Zdjęcia silników -


Janeczek

Rekomendowane odpowiedzi

11 godzin temu, Paweł Praus napisał:

Aż mnie zatkało z wrażenia Marcinie :-))

Ale mam inny temat, a mianowicie co to za silnik poza tym, że włoski?

Ktoś rozpoznaje?







Uuuuu, śliczny Atomatic 5cc, gratuluję!!!


Tu z błędem w nazwie:
https://www.worthpoint.com/worthopedia/vintage-1947-automatic-5cc-30-diesel-409637708
Tu widać, jak jest mocowany:
https://rojobcn.com/technic/avion/atomatic5.htm

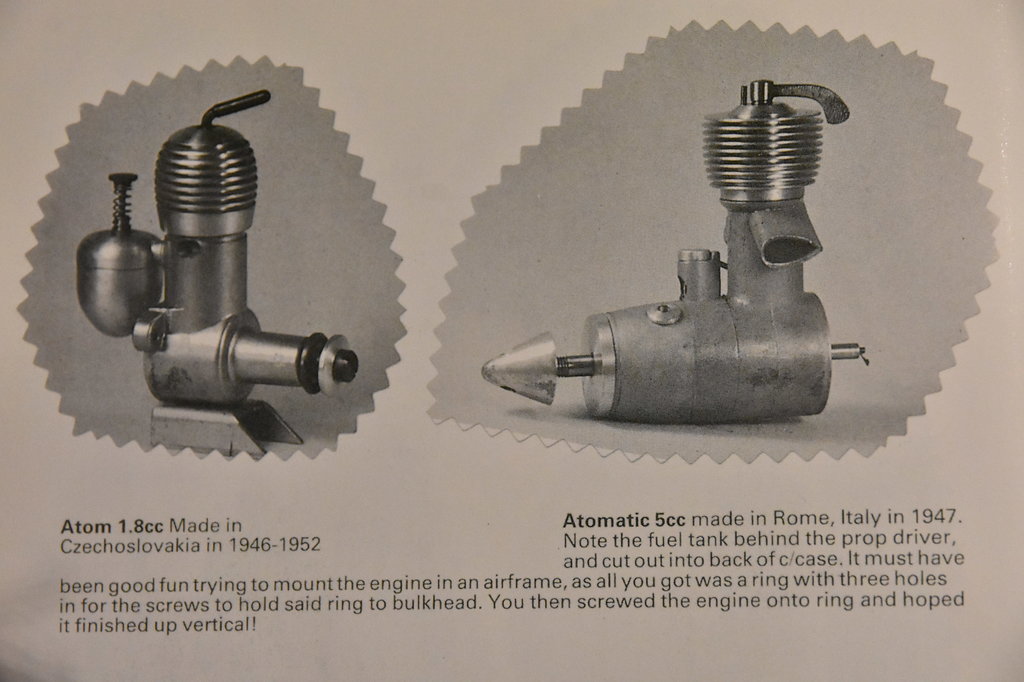

A tu z opisem mocowania (z książki Clanforda):



Odnośnik do komentarza
Udostępnij na innych stronach

4 godziny temu, MASK napisał:


Uuuuu, śliczny Atomatic 5cc, gratuluję!!!


Tu z błędem w nazwie:
https://www.worthpoint.com/worthopedia/vintage-1947-automatic-5cc-30-diesel-409637708
Tu widać, jak jest mocowany:
https://rojobcn.com/technic/avion/atomatic5.htm
A tu z opisem mocowania (z książki Clanforda):



Masz rację Marcinie , moja literówka...biję się w piersi..

w ksiązce Mike-a jest błąd...za "Model Diesels" by D.J.Laidlaw-Dickson  wydanie 1947

ATOMATIC 4 --- średnica cyl -15 mm

                            skok tłoka -22 mm

                            waga   - 260 g

                         obroty - 6000



Odnośnik do komentarza
Udostępnij na innych stronach

27 minut temu, AndrzejC napisał:

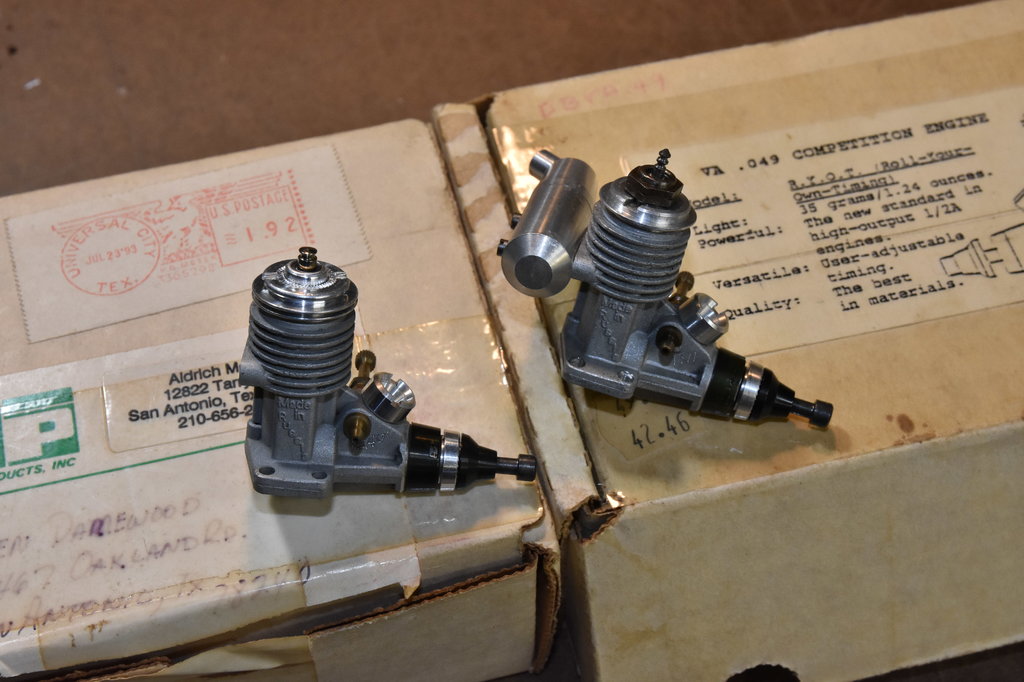

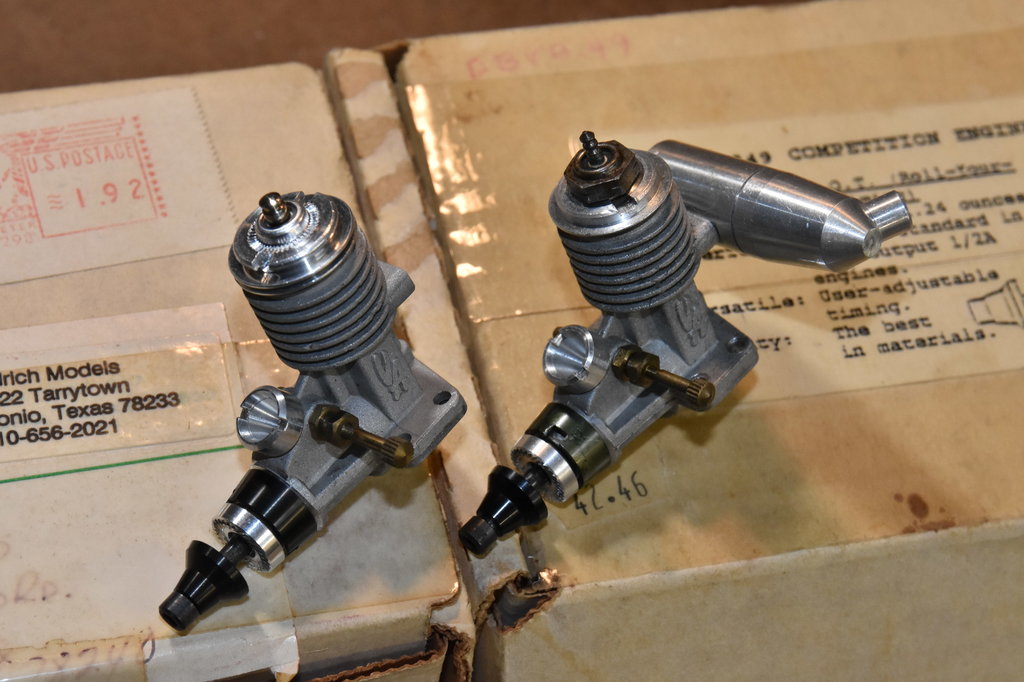

Taki jest do kupienia 150$+ przesyłka. Tylko trzeba się szybko decydować.

Silnik na chodzie bez uszkodzeń

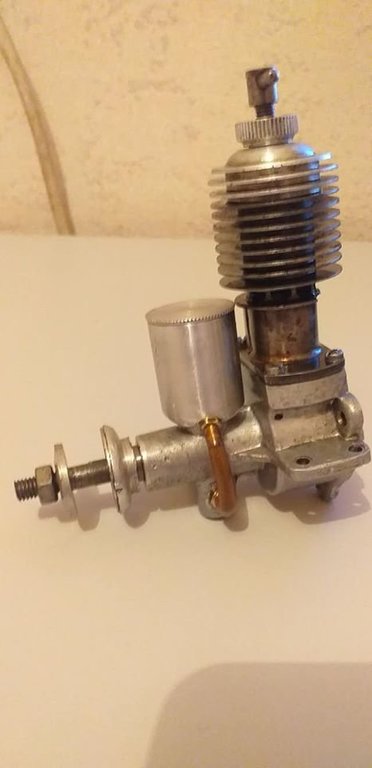

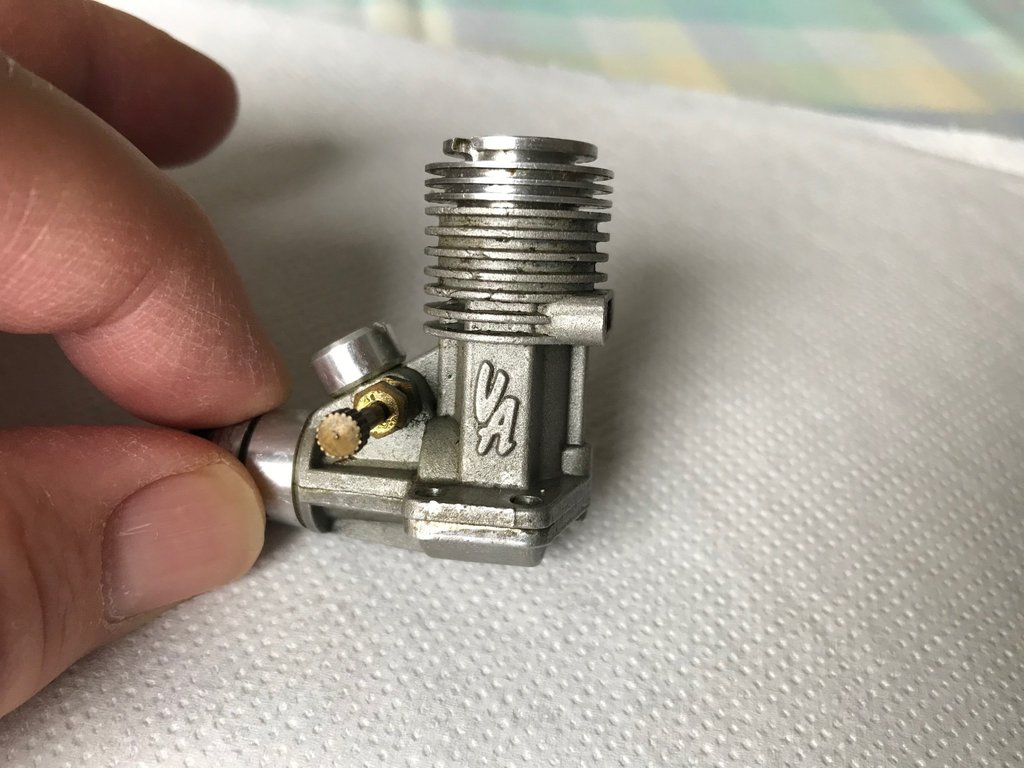

Ktoś wie co to za motor?

A.C.


K-16

9 minut temu, MASK napisał:

Znalazłem jeszcze reklamy z włoskich pism z epoki:
atom5.JPG.90ae0829dd5ecee94ed711d32c3afab7.JPGatom4.JPG.aa78d4aa029496337493925733a35e5d.JPG

wydaje mi się ,że są to dwa rózne silniki...Atomatic 4 i Atomatic 5

ten z aukcji w wiadomym kraju na literę Sz  to Atomatic 5

Odnośnik do komentarza
Udostępnij na innych stronach

a ja odnoszę się do tego ,że obaj  D.J.Laidlaw-Dickson i  Mike Clanford popełnili w swoich ksiązkach błąd...

 D.J.Laidlaw-Dickson   nie uwzględnił  silnika Atomatic 5 a Mike Atomatic 4....cóz  tak czasami bywa

a dla wiadomości jest jeszcze miniaturka Atomatic 1

Odnośnik do komentarza
Udostępnij na innych stronach






To się pochwalę chyba ciekawym motorkiem :). Kupiłem już trochę czasu temu, ale w końcu rozłożyłem, poczyściłem, zmieniłem łożyska i pofociłem :)

W zasadzie z zewnątrz nie był zbyt brudny, ale w środku był zaklejony i nie chciał się właściwie obracać, łożyska były w sumie bardzo ok, ale już przy okazji wymieniłem, zaklejony też był zawór płytkowy i nie dało się nawet przedmuchać przez niego powietrza, podobnie jak przepustnicą którą ciężko było obrócić, ale teraz już wszystko jest ok. Brakuje niestety piasty, na razie pewnie sobie dorobię w miarę możliwości jakąś prostą chociaż żeby odpalić, a może kiedyś uda się zrobić coś bardziej zgodnego z oryginałem.



Silnik to malutki dwucylindrowy boxer o pojemności 2cm czyli G-Mark .12. W końcu mam coś co ma więcej niż jeden cylinder :D, choć na doznania dźwiękowe z tego powodu i tak nie mam co liczyć, bo w końcu to dwusuw więc w zasadzie układ boxer nic nie zmienia, bo oba cylindry pracują tak samo, ale to nie problem :).



No i w końcu zdjęcia przed, po czyszczeniu i w "widoku rozłożonym":
(zagnieździły mi się trochę te spoilery ale da się chyba otworzyć wszystkie :P) - dobra udało się ogarnąć.



Obecnie wygląda tak:























Na początku było tak:





















A w środku tak:























  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Wydaję mi się że raczej on, bo ręce mam chyba w miarę normalne :D. Od piłki raczej nie urosły :P.

Tutaj te podobne do "Coxowych" cylindry i tłoki mają skok o niecały milimetr większy niż Coxy .049 (10.31 mm vs 11.2mm) i średnicę cylindra bardzo zbliżoną, bo 9.8mm vs 10.15mm. Więc dla porównania rozmiaru można z grubsza powiedzieć, że to takie dwa minimalnie powiększone Coxy .049 (lub bliżej .051) połączone w jeden silnik :).



PS: Do odkręcenia głowic nie potrzeba kluczyków bo jak widać są na śruby, ale już cylindry trzeba odkręcić podobnie jak niektóre Coxy, z tym że kluczyki od nich nie pasują bo są minimalnie za małe :), na szczęście dzięki temu że ścięcie jest na górze, można to zrobić zwykłym kluczem płaskim, w Coxach już nie zawsze się da bo klucz nie wejdzie w kanały wydechowe.

Odnośnik do komentarza
Udostępnij na innych stronach
