PZL P11c z depronu - plus plany

[arkozi]

Na prawdę Panie Robertus wspaniały model, zakochałem sie w nim ;] Być może to dlatego, że PZL P-11c to początki mojej zabawy z modelarstwem. Zbudowałem go, jeśli mnie pamięć nie myli, w 5 lub 6 klasie podstawówki z Małego Modelarza i był to mój pierwszy zrobiony modelik. Dzis kilkanaście lat później, gdy już karton dawno poszedł w odstawkę i bawię się w RC nadarzyła sie okazja "puszczenia w powietrze" starej dobrej PZLki

Mam tylko problem z planami, bo to mój odwieczny problem. Nie umiem ich pociąć tak, żeby wydrukowały się na kilku kartkach i po złożeniu tworzyły jedną całość. Ma ktoś z Was może tutorial jak to zrobić ?

Pozdrawiam, Arek.

[robertus]

Przy wydruku z pdf, we właściwościach wydruku wybierasz opcję [page scaling] = Tile large pages

[arkozi]

Ok dzięki za błyskawiczną odpowiedź. Jutro się pobawię i dam znać czy poległem czy wygrałem

Pozdrawiam.

[dukeroger]

Rzuty importujesz przez polecenie import. Wtedy jak rysujesz przekrój poprzeczny na obrazku rzutu to możesz go podnosić bez problemu. Nie integruje się z rzutem.

Natomiast jeśli już coś porysujesz, że linie się przecinają a chcesz wyciągać jakiś element to zrób move [M] i trzymaj [Ctrl]. Wtedy to jest skopiowanie i przesunięcie.



Pracuję tak w sketchupie.

Najpierw importuję rzuty i i ustawiam je tak aby był w mojej skali i aby przecinały się.

Wybieram charakterystyczny przekrój, odrysowuje go i wstawiam w odpowiednie miejsce na rzutach.

A później to używam głównie Push/Pull aby wyciągnąć bryłę z przekroju na odpowiednią długość i modyfikuję płaszczyznę na drugim końcu aby bryła kadłuba mieściła się w obrazkach rzutu.

P11 to rura odpowiednio modyfikowana na poszczególnych wręgach.

Na sam koniec oglądam z bliska i przeważnie usuwam powierzchnie i ciągnę ponownie prostokąty lub trójkąty. Trzeba to zrobić ponieważ przy np zwężaniu walca na ogonie skechup nie robi tego za płynnie i robią się takie schodki



Edit: Acha. Rysuję zawsze połowę samolotu, potem odbijam wszystko na drugą stronę i składam w całość.



dzieki tego mi bylo brak, znalazlem tez troche tutoriali - zobaczymy co sie uda

[sławek]

Plany "podkładki" można w sketchupie utworzyć jako GRUPA wtedy nie zlepią się żadne linie jeśli tego niechcemy

[robertus]

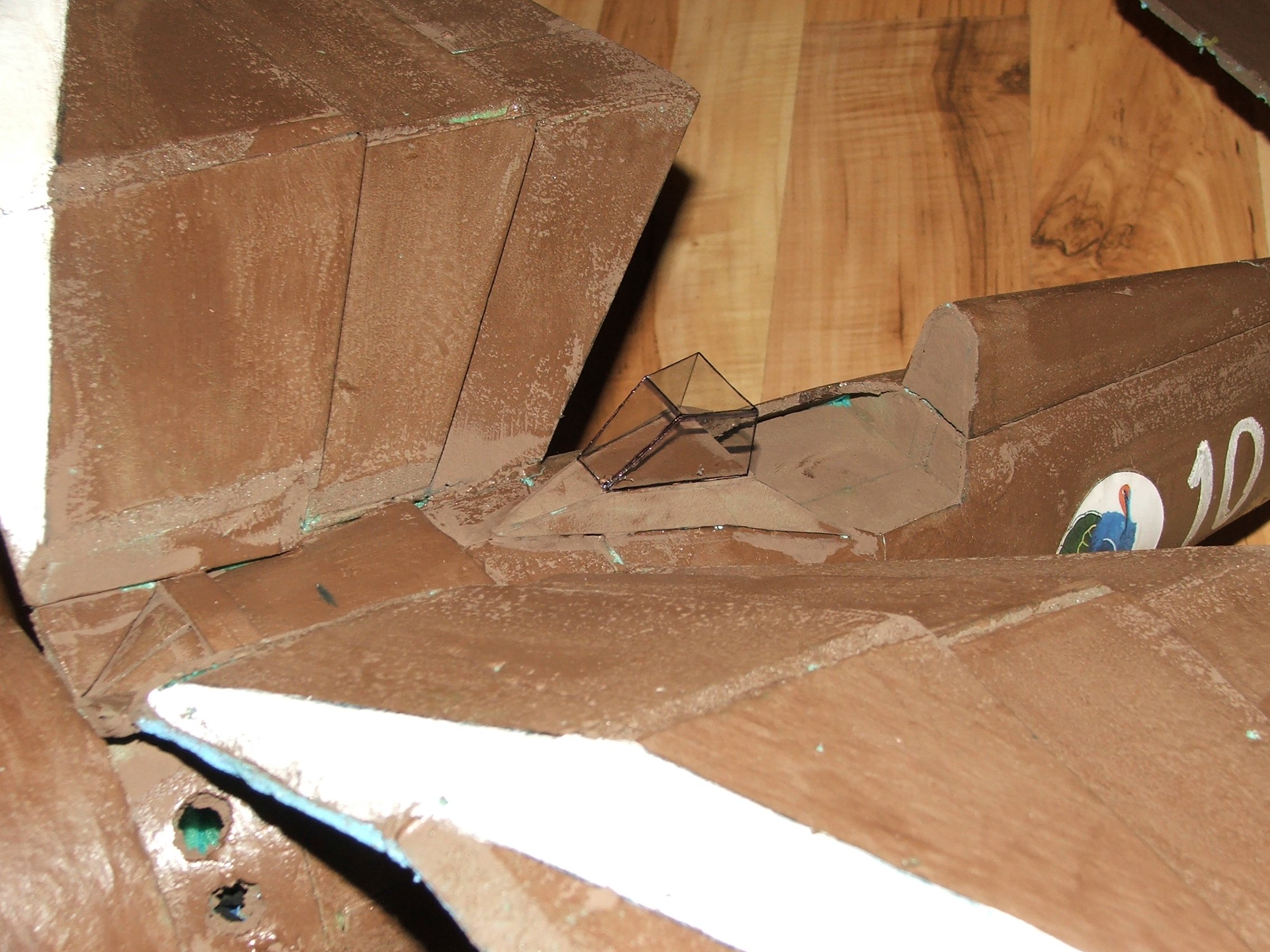

Wiatrochron. Tylko pilot akurat w kantynie

[robertus]

P11 będzie chyba moim ulubionym modelem do "polatania".

Kolejny film. Tym razem już w pełnej krasie.

[arkozi]

Wydrukowałem plany programem acrobat reader ustawiajac skale na 120%. Ten pogladowy kwadracik zamiast 50x50 wyszedl mi 40x40. Drukować jeszcze raz czy ten centymetr nie zrobi dużej różnicy i może tak zostać ? Pozdrawiam

[robertus]

Jakim sposobem drukowałeś to 120% skoro kwadracik wyszedł mniejszy?

[arkozi]

Po prostu, plan na monitorze wydawał mi się maly to ustawiłem powiększenie na 120%. ustawiłem typ na poster żeby podzieliło mi kartki i wyszlo 4 cm. Mówiłem że co do drukowania na wielu kartkach jestem antytalent ;-)

[robertus]

Otwierasz w adobe reader. Ustawiasz plakat (w polskiej wersji) i tyle. Skala 100% i znaczniki cięcia sa domyslnie zaznaczone.

Kwadrat referencyjny musi wyjść 50mmx50mm.Powinny się wydrukować kawałki planu jak na podglądzie i linie cięcia, takie plusiki w rogach.

Dla innych rozmiarów po prostu będziesz miał problem z dopasowaniem wszystkiego i będziesz więcej rzeźbił.

Może masz jakieś autodopasowanie w samym sterowniku drukarki.

[arkozi]

Widocznie jest to coś z tym sterownikiem.

Trudno, na razie sobie odpuszczę.

Do następnego

[robertus]

Akurat nie mam drukarki w domu. Sprawdzę w poniedziałek w pracy, może coś namodziłem przy pdf. Choć z drugiej strony z tych planów robiłem p11.

[arkozi]

Ok, dzięki. Masz może jeszcze plany modeli o podobnej konstrukcji ?

[robertus]

P11 to moja "radosna" twórczość pod wpływem natchnienia.

Niezmierzone pokłady planów znajdziesz na rcgroups.

[Vadic]

Panie Robercie, jak pan nagrywa filmy jednocześnie pilotując?

[robertus]

Z pomocą tego

[Vadic]

Sprytnie. bardzo trudno było skalibrować wzrok z obiektywem?

[robertus]

Nie, kamera ma szeroki kąt. Wystarczy, że wodzę całą głową za modelem, a nie tylko oczami.

Jednak, filmy wychodzą jakby model był nieco dalej niż w rzeczywistości. Coś za coś. Dlatego jak nagrywam staram się latać nisko, blisko i wolno.

[Capriman]

Ujdzie ujdzie:P Nie wysiliłeś się zbytnio nad skrzydłami i dokładnością wykonania, za to lata bardzo fajnie:).
