Łódź z napędem parowym

[Łuszpiński]

No pięknie. Gratulacje.A praca malina.Moje prace idą bardzo powoli a przerywane są pobytami w szpitalu. Mam nadzieję, że w lipcu będzie wodowanie.

[kaszalu]

Klasa światowa - gratulacje !

Teraz tylko łódka i pływamy !!

[GRZECHU I JURAS]

Dziękujemy za komentarze :-) Prace w toku.
Panu Łuszpińskiemu życzymy powrotu do zdrowia i dalszych sukcesów w Modelowaniu :-)

[Łuszpiński]

Dzięki za wyrazy wsparcia

Dzisiaj kupiłem farby do mojej parówki - zielona i biała. W takiej tonacji plus kilka kolorów drewna będzie mam nadzieję bardziej rozrywkowo.Robię experyment z olejem do drewna zamiast lakieru na pokrycie wnętrza modelu. W próbach olej nasiąka około 4 mm w głąb .A zabezpieczenie przed wodą to 100 %.

[GRZECHU I JURAS]

Dobór kolorów jak najbardziej trafiony i efektowny, a co do oleju to ciekawa koncepcja, przyznam że jeszcze tego sposobu nie testowaliśmy :-)
Ze zniecierpliwieniem oczekujemy efektu końcowego.
Pozdrawiamy

[GRZECHU I JURAS]

Tak więc rurki polutowane na twardo, problemu nie było. Problem z przedmuchem cyny zlikwidowany. Całość śmiga aż miło.

Następnie wymiana śrubek na mosiężne, serwa do sterowania, i trza pomyśleć o kadłubie.

[kaszalu]

Macie coś redukcyjnego na myśli czy konstrukcja własna ?

[GRZECHU I JURAS]

W sumie to myślałem żeby zrobić łajbę z tych samych planów co poprzednią. No jeszcze sie nie rozglądałem.

[kaszalu]

Mam trochę planów łodzi pod parę - poszukam to wstawię na stronę  - może się coś nada !

Zobaczcie też tu - na pewno jest łódź parowa !



http://www.john-tom.com/html/ElmersEngines.html



http://www.john-tom.com/RcShip/RCship.html



A pinasa z PDF- a idealnie pod Waszą nową siłownię !!

SteamBoatPinasse.pdf

[GRZECHU I JURAS]

No wygląda przepięknie w tych planach. Myśle że by się nadała .

Tylko jak przeskalować plany do takich rozmiarów żeby się zmieściła siłownia przymocowana do blachy 30x70cm? Masz jakieś sprawdzone metody? Przyznam się że z planów to tylko Bałtyka zbudowałem.

[kaszalu]

Ja zazwyczaj drukuję na formacie A3 aby uzyskać realne odniesienie do wymiarów ( różnie to bywa w zależności od typu pliku i ustawień drukarki, czasem trzeba pokombinować bo na ekranie wygląda inaczej !  ) , przeliczam konieczne powiększenie biorąc pod uwagę realny wydruk i znajduję krotność potrzebnego powiększenia. Potem albo powiększam w punkcie kopiowania dokumentacji ( na pewno jest kilka w pobliżu was ) bezpośrednio z A3 lub jeżeli powiększenie jest duże( ziarno ...) robię wydruk z PDFa wskazując długość wymiaru bazowego - np założonej szerokości lub długości kadłuba - reszta jest wynikowa.

Dotychczas się sprawdza !!

Fakt , że do Waszej nowej siłowni "Łódeczka" będzie dosyć pokaźna ....

Ale nie przejmujcie się - w tych punktach kopiowania robią wydruki z rolki !!!

[skipper]

Stosuję trochę inną metodę. Z pdf-a robię .tif i ten obrazek traktuję jako podkład w programie kreślarskim np. MegaCad. Obrysowuję linie które mnie interesują i mam wektorowy rysunek który mogę dowolnie skalować. Nie mam zaufania do automatycznych programów które służą do wektoryzacji.  Jeżli chcesz mogę zrobić w wolnych chwilach linie teoretyczne jednostki na podstawie tego planu.

Jak to działa można zobaczyć na przykładzie PWS-a 11. Podkład i ręcznie wektoryzowany szkic. Tu zmniejszony 1:10, ramka z jednym z przekrójów kadłuba jest do wydruku 1:1 (to wszystko dla skali 1:6)

MegaCAD-pws_11_6x_01.pdf

[GRZECHU I JURAS]

Dajcie chwile Panowie, bo jeden z forumowiczów zaproponował już mi pomoc

[GRZECHU I JURAS]

Po wstępnym zapoznaniu sie z planami szacuje że długość łodzi będzie wynosić 1630mm.

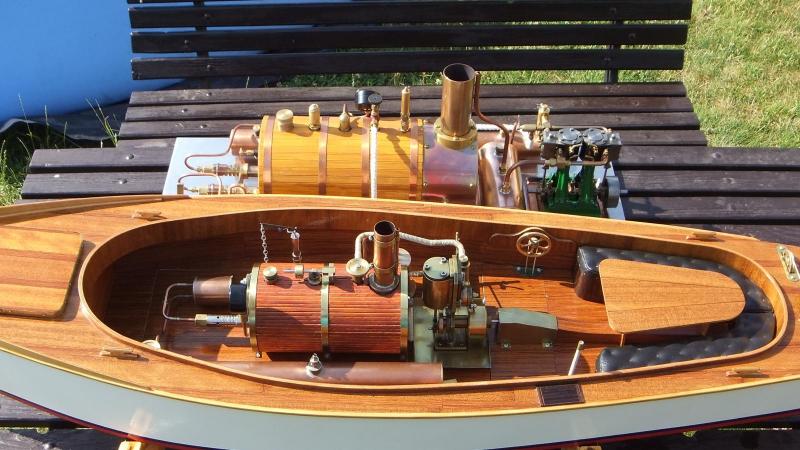

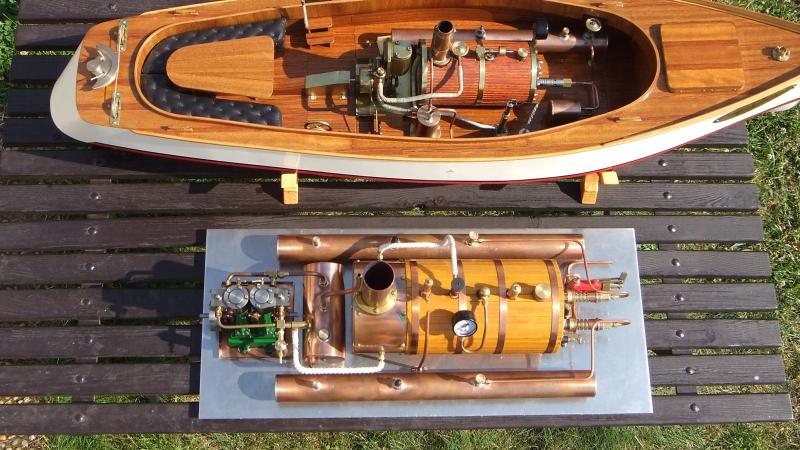

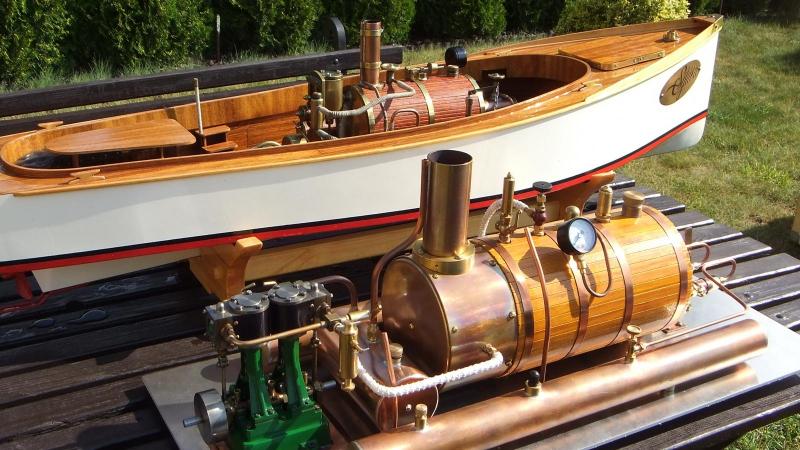

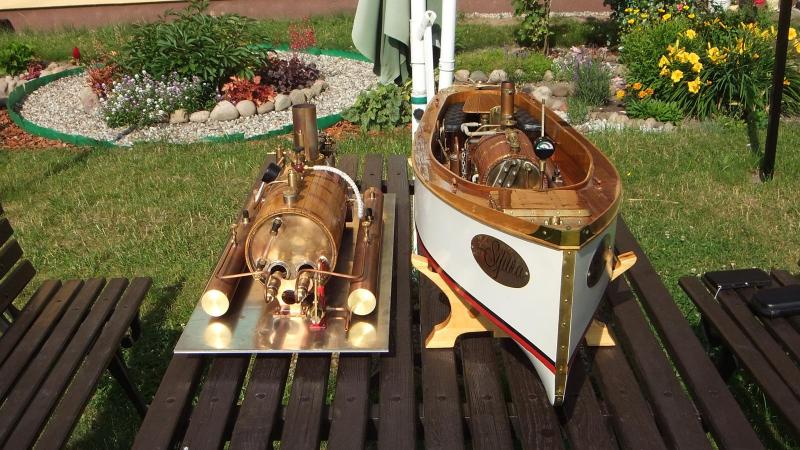

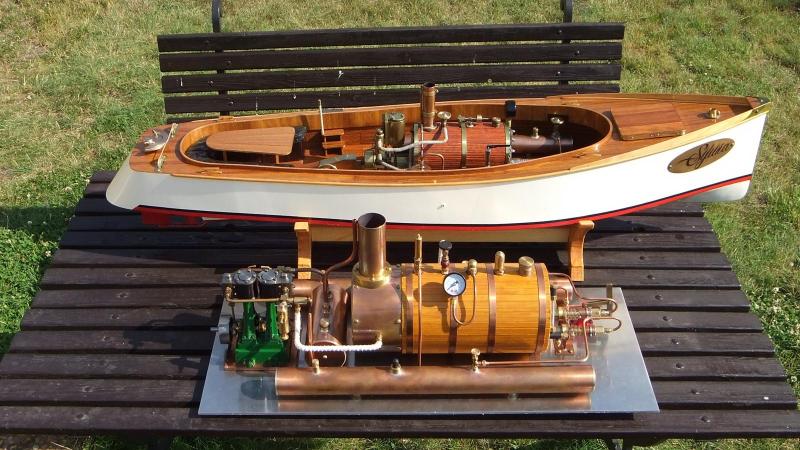

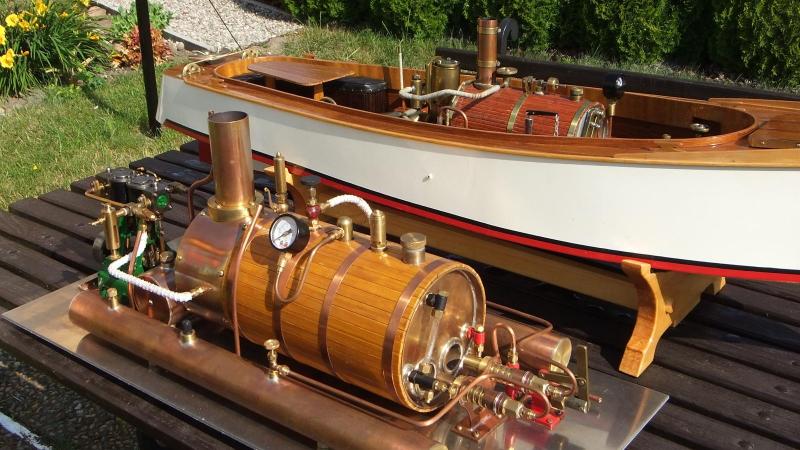

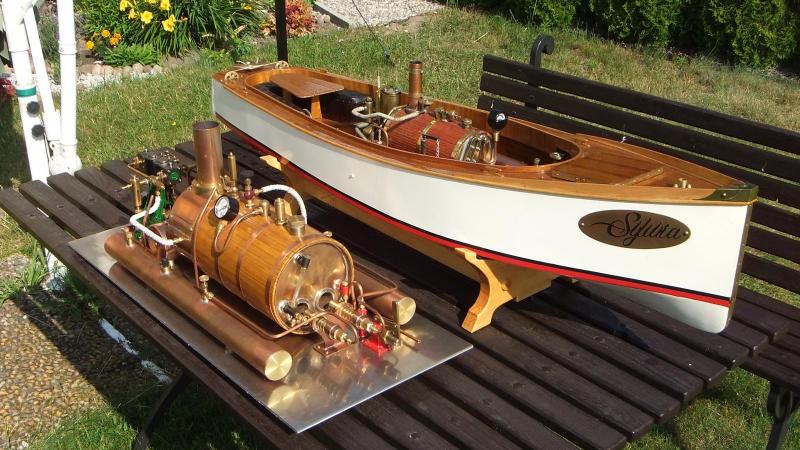

Tu kilka zdjęć porównywających siłownie w obydwu łodziach:







[tombrzus]

Po wstępnym zapoznaniu sie z planami szacuje że długość łodzi będzie wynosić 1630mm.

Tu kilka zdjęć porównywających siłownie w obydwu łodziach:














patrzę na wynik Waszej pracy z ogromną przyjemnością, gratuluję!



Tomek

[king_kong]

Grzesiek, wrzuć mi te plany to je obrobię do jakiej chcesz wielkości.

[kaszalu]

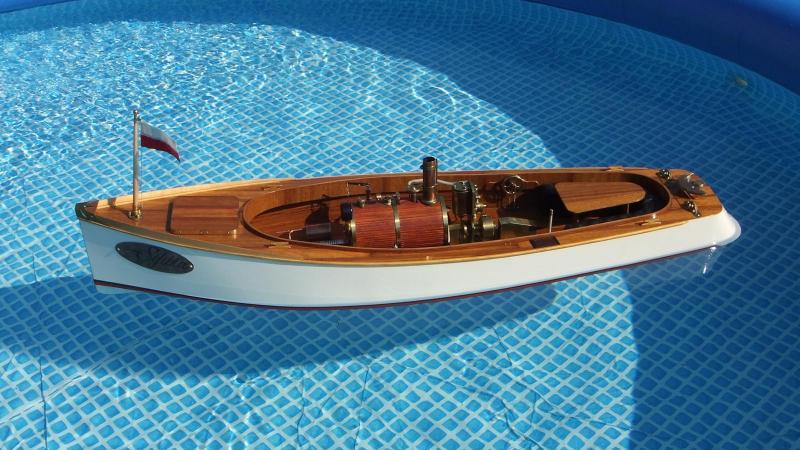

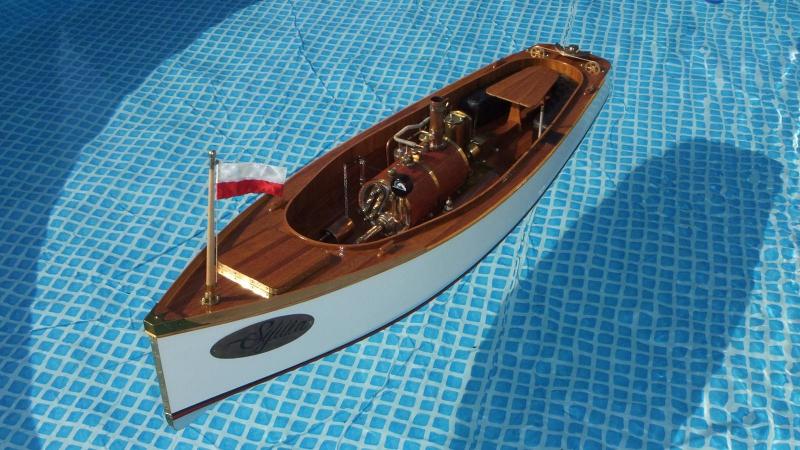

Andrzej Łuszpiński skończył swoją łódkę parową - kila fotek poniiżej .

Więcej tutaj :



http://pfmrc.eu/index.php?/topic/46400-p%C5%82ywanie-bydgoszcz-i-okolice/page-65&do=findComment&comment=628114



Pozdrowienia dla "parowców"  .





[oko]

Fascynujące z tymi łodziami - zupełnie nie moja dziedzina ale aż przyjemnie popatrzeć Ale jak to jest z przegrzewaczem pary? Daje on w ogóle wymierny efekt w takiej postaci? Jaka jest temperatura pary przegrzanej i czy rzeczywiście przy zastosowaniu przegrzewacza moc rośnie a zużycie paliwa spada? Parowozy, o ile kojarzę, miały przegrzewacz w postaci rurek w płomienicach a nie w dymnicy, bo tam trafia para wylotowa z cylindrów w celu zwiększenia ciągu w piecu i to by ochładzało parę przegrzewaną. A jak tu jest?

[GRZECHU I JURAS]

Generalnie nie uda się uzyskać pary mocno przegrzanej w modelu...nie ta skala. Nam chodziło o zlikwidowanie nadmiaru wody która często wytwarza się przy ochładzaniu się pary po wyjściu z kotła, a ten efekt został uzyskany... Jakby nie było to jest tam zwinięte około 2 metry rurki, i bardzo gorąco.

No gratulacje dla Andrzeja, ładnie wyszło. Model odpowiada wymiarami naszemu parowcowi. Jak się uda to w sobote zostanie opływany, i wrzucę kilka fotek, może jakieś nagranie.

[GRZECHU I JURAS]

A proszę. Krótkie nagranie z pływania...
