Generalnie to nie zależało mi na uzyskaniu wiórów o jak najmniejszej grubości, zwracałem raczej uwagę na otrzymanie wióra w jednym kawałku i jednolitej grubości z całej obrabianej powierzchni, bawiłem się po prostu zaraz po naostrzeniu noża i w trakcie sprawdzania efektów wyszło co wyszło. Uzyskanie cieńszych wiórów to tylko kwestia regulacji narzędzia, miewałem już takie ale nie mierzyłem.

Marku ten strug dzięki koledze Marcinowi (z naszego forum), który na stałe przebywa w USA zakupiłem tam właśnie, tutaj masz stronkę z cenami:
U nas niestety w sprzedaży ich nie znalazłem, a w Europie są droższe niż w kraju producenta.
W Polsce znalazłem natomiast takie, które uważam za równorzędne choć przyznam się szczerze, że jeszcze nie miałem takiego w ręku:
Jeśli nadal jesteś zainteresowany nabyciem takiego narzędzia to proszę o kontakt na PW.
Muszę przyznać, że praca tym strugiem to czysta przyjemność sama w sobie, chodzę sobie często po pracowni i kombinuję co by tu można jeszcze przestrugać :-)))
Odnośnik do komentarza
Udostępnij na innych stronach

Takiego używam:

http://www.stanleyworks.pl/products/detail/Narz%C4%99dzia+Stolarskie/Strugi+i+Ostrza/STRUG+R%C3%93WNIAK+MA%C5%81Y

Przywieziony z USA... ceny narzędzi tam przyprawiają o gorączkę (w porównaniu z naszą, piękną krainą) i szybsze bicie serca :-)

I faktycznie, struganie nim to rzecz bezcenna - jestem z Tobą, Paweł ;-)

Odnośnik do komentarza
Udostępnij na innych stronach

Mam ją już ładnych parę lat tak około 10, dokładnie nie wiem jak długo, działa bez zarzutu ma duże czytelne cyfry, trzyma wymiar, nie ma automatycznego wyłączenia co mnie zawsze bardzo drażniło przy innych podobnych wynalazkach. Mogę ją z czystym sumieniem polecić każdemu (ponoć wykonano ją na szwajcarskich podzespołach). Naprawdę dobry i solidny sprzęt - heavy duty - nie oszczędzam jej, a działa perfekcyjnie. No i co jest w tym wszystkim najfajniejsze to nasz Polski sprzęt.

Odnośnik do komentarza
Udostępnij na innych stronach

Sorki za pisanie posta pod postem, ale jest to jedyny znany mi sposób na wskazanie Kolegom obserwującym wątek, że do tematu doszło coś nowego.

Dziś w zasadzie niewiele, bo zabrałem się wczoraj za wykonanie wyłączników, tak na początek 12 sztuk.  Dlaczego tyle na raz, odpowiedź brzmi następująco - w najbliższym czasie będę mniej więcej tylu potrzebował, a po drugie jeśli już wstępnie ustawiłem maszynę do wykonania tego detali i przygotowałem niezbędne narzędzia to wykonanie większej ilości sztuk za jednym razem jest po prostu oszczędnością czasu.

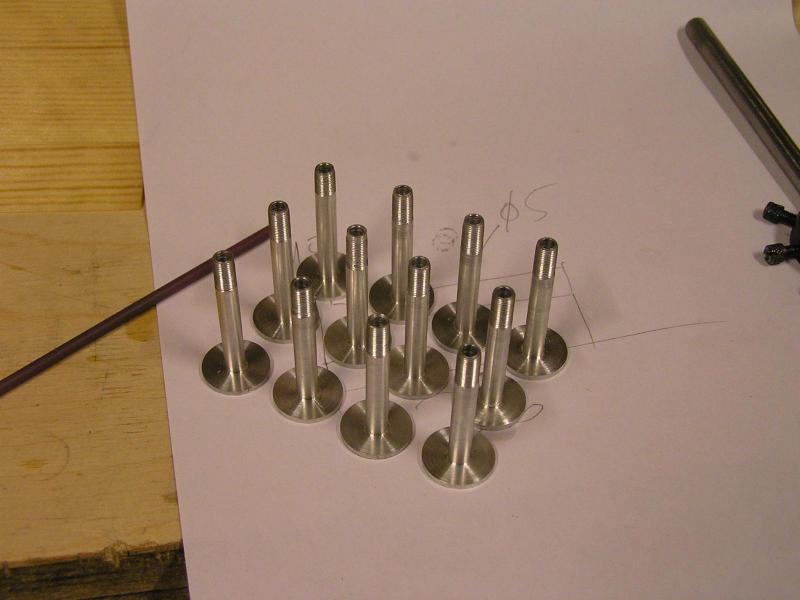

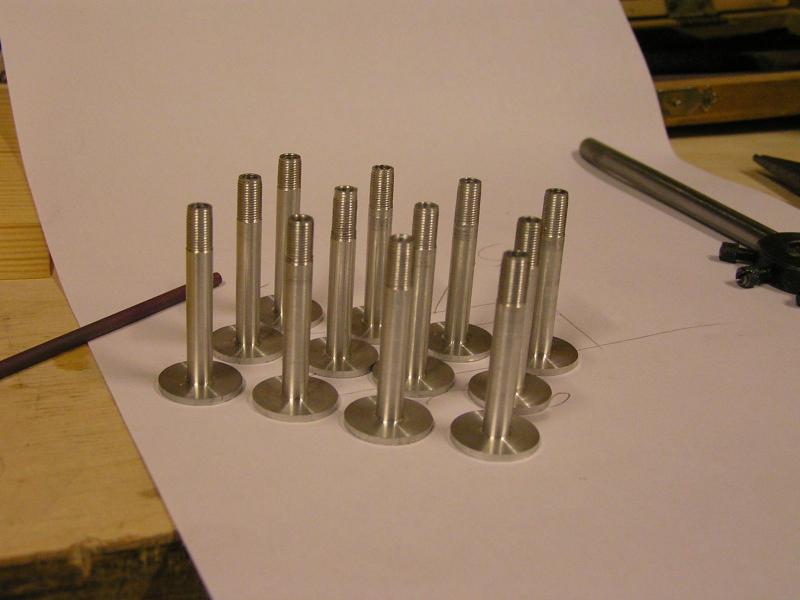

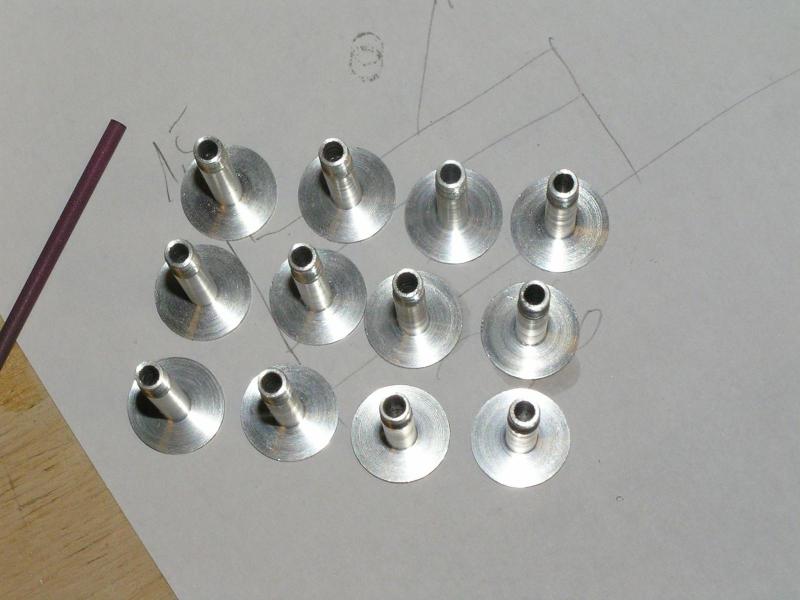

Tak wyglądają surówki na korpusy wyłączników:




Efekt ok 4 godzin pracy, na dzisiaj tyle nowości.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 miesiące temu...

Dawno tu nie zaglądałem, ale mam parę innych spraw na głowie.

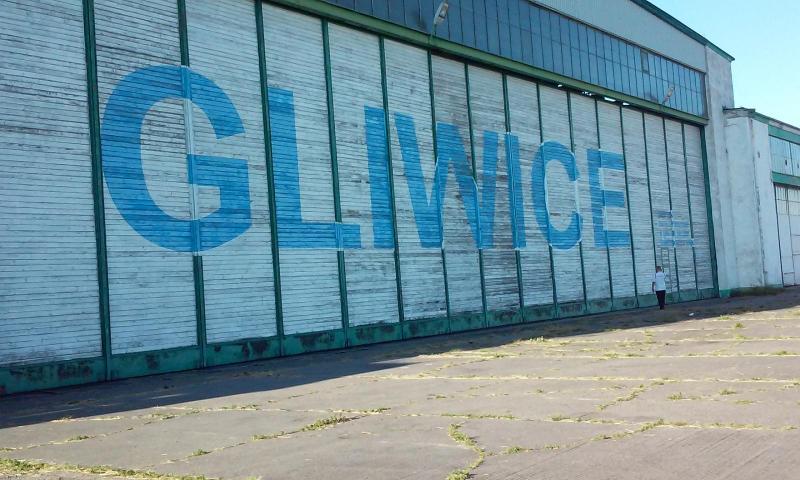

Jedną z nich (tą z przyjemniejszych) były zakończone wczoraj Mistrzostwa Polski Modeli Latających dla Juniorów Młodszych rozegrane tradycyjnie na lotnisku Aeroklubu Gliwickiego.

Moi wychowankowie zdobyli w ich trakcie dwa medale złoto i brąz, srebro przypadło w udziale naszemu klubowemu koledze z Aeroklubu Śląskiego.

Na fotkach medaliści z instruktorami.







Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

Od wczoraj jestem słomianym wdowcem, bo żona z córkami pojechała na wywczasy,więc można się w końcu wziąć za pracę przy modelach w domu (podczas obecności ślubnej niemożliwe), więc wziąłem się za wykonanie łącznika płata:

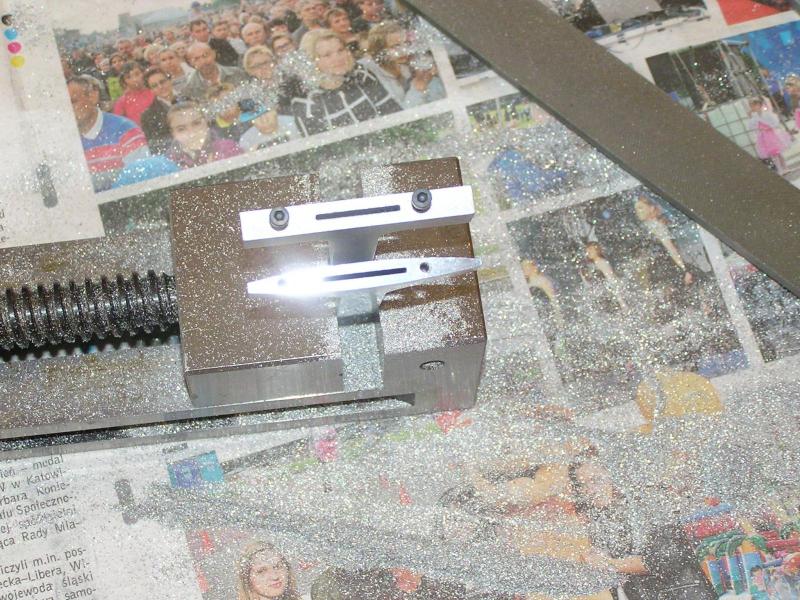

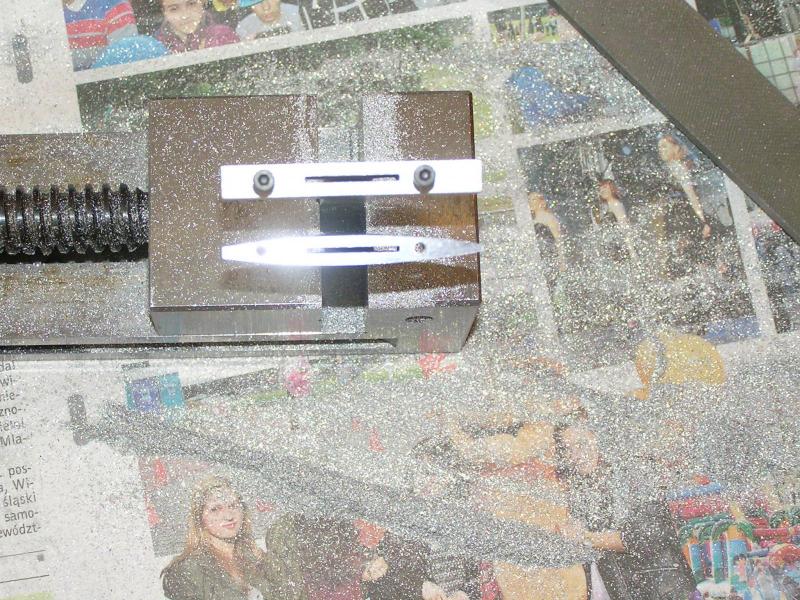

tu już prawie gotowy po ok 90 minutach pracy pilnikiem nad półfabrykatem!!! (jest postęp - dałem wypalić ten prostokątny otwór na orczyk na elektrodrążarce - kiedyś robiłem to "na piechotę" zajęło mi to ok 6 godzin, ile wierteł i brzeszczotów włosowych przy okazji złamałem nie wspomnę, a efekt końcowy w porównaniu z paleniem był słabiutki...



coś mi lampa się odbiła, nie umiem robić dobrych zdjęć, sorry

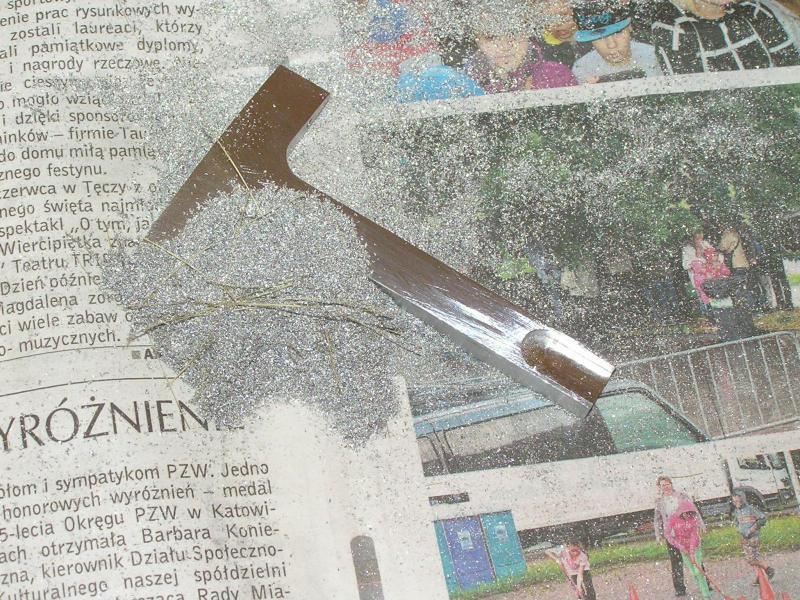

tyle wiórów przy okazji naprodukowałem, dla zobrazowania skali łącznik ma 10 mm szerokości


kolejne czekają na opiłowanie, ale już nie dziś, zrobiły mi się odciski i w ogóle mam dość, jakiś delikatny się ostatnio zrobiłem, jak panienka...

Może jutro toto posklejam do kupy.

Odnośnik do komentarza
Udostępnij na innych stronach

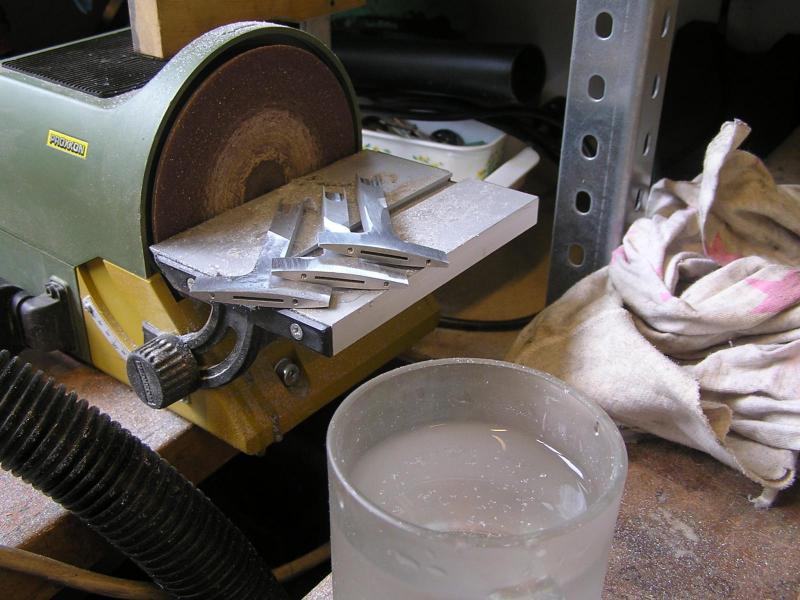

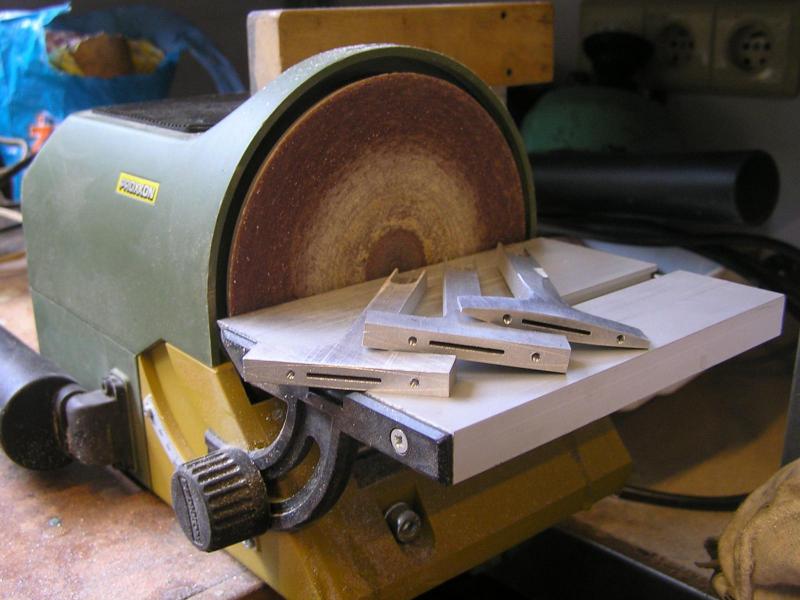

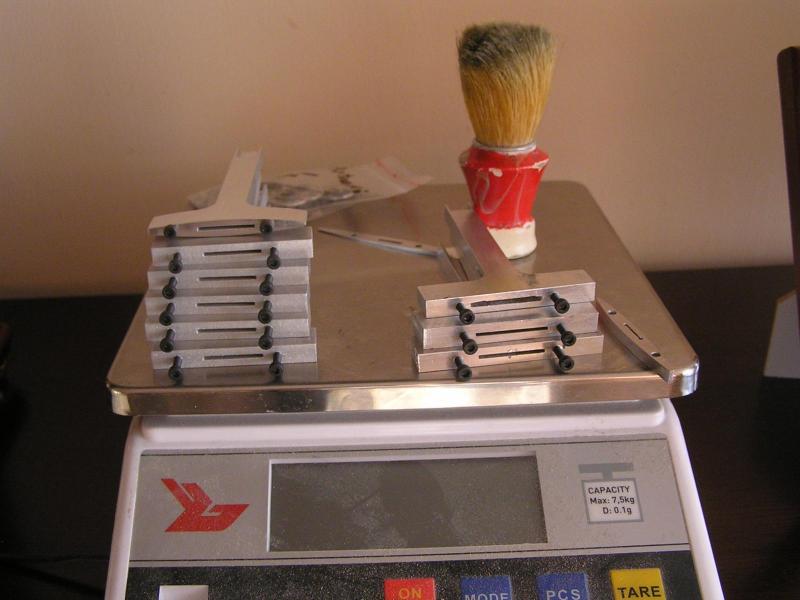

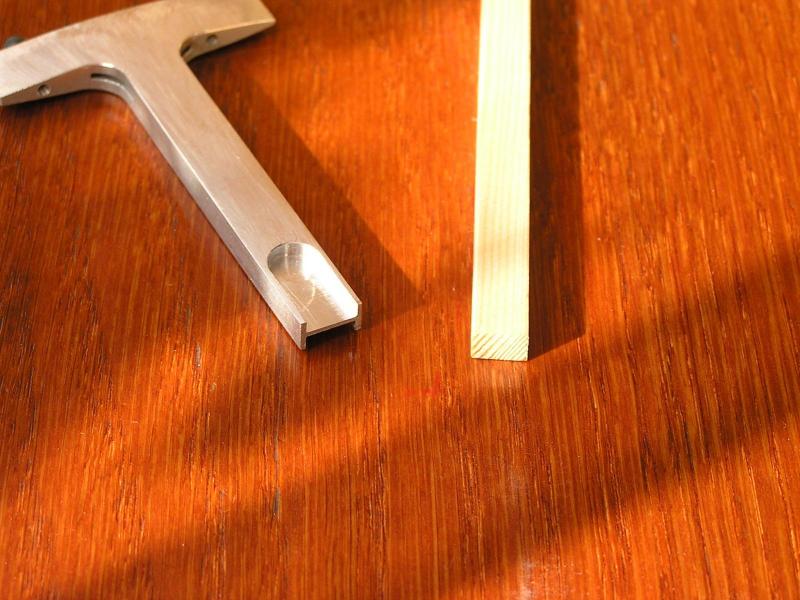

Dziś korzystając z dobrodziejstwa szlifierki elektro-mechanicznej przygotowałem 3 łączniki płata w 98,5% w czasie 20 minut, trzeba je jeszcze tylko liznąć pilnikiem i będą gotowe....



problem jest tylko jeden - parzy w palce, ale widoczna woda w kubku pomaga  jakoś sobie z tym poradzić :-)))

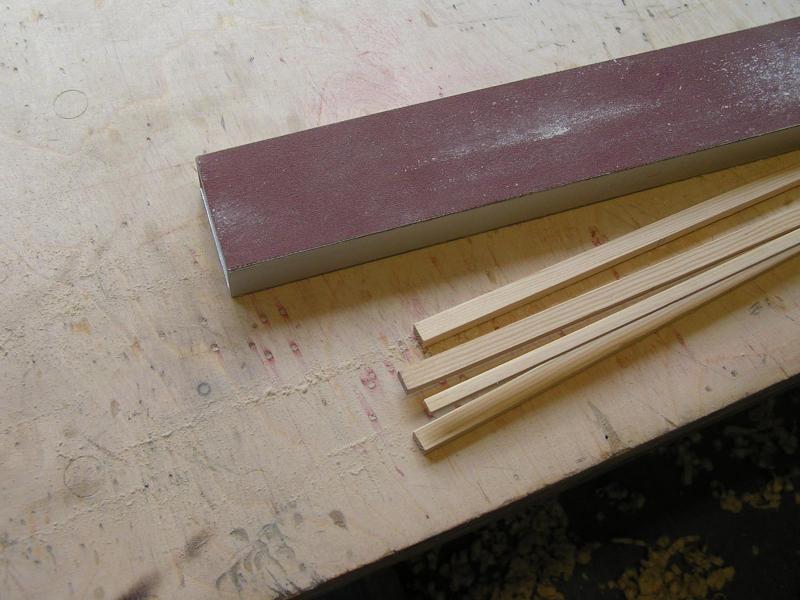

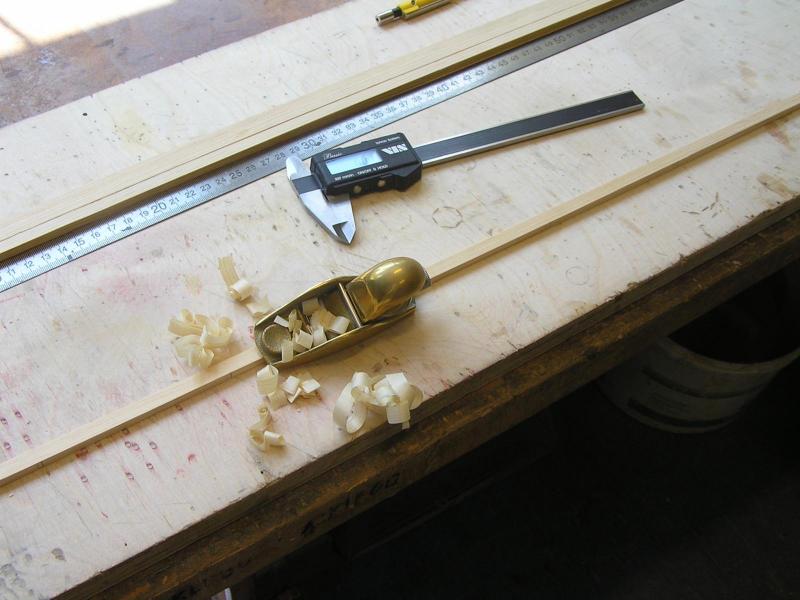

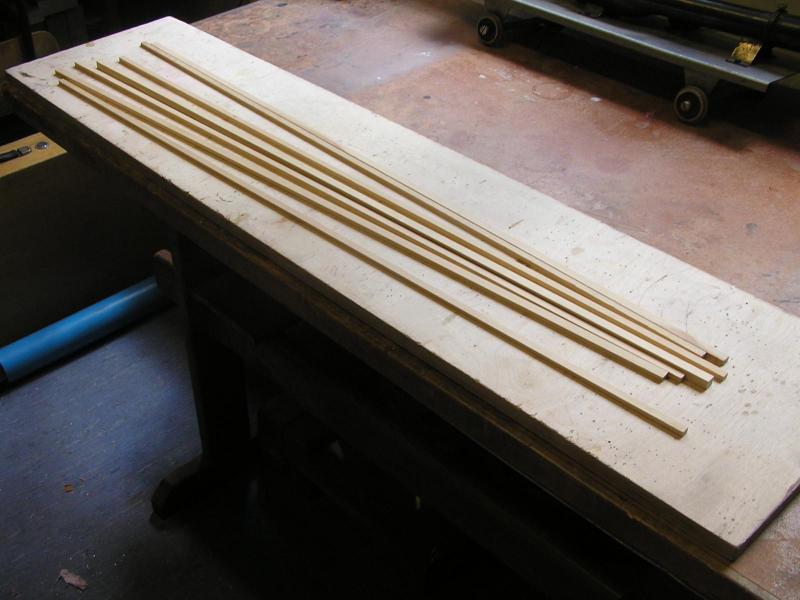

Czas na dźwigary, wykorzystuję selekcjonowane listewki sosnowe o wymiarach 8x6x1000mm, o takie właśnie:

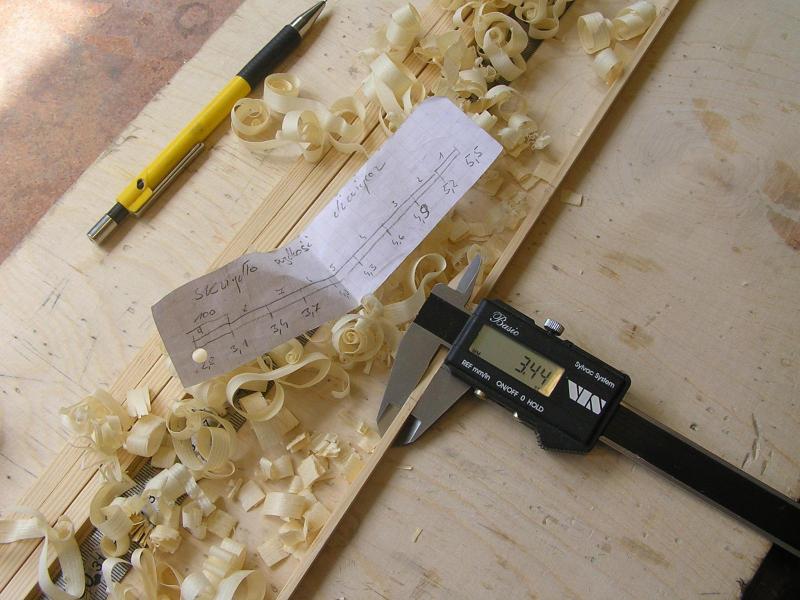

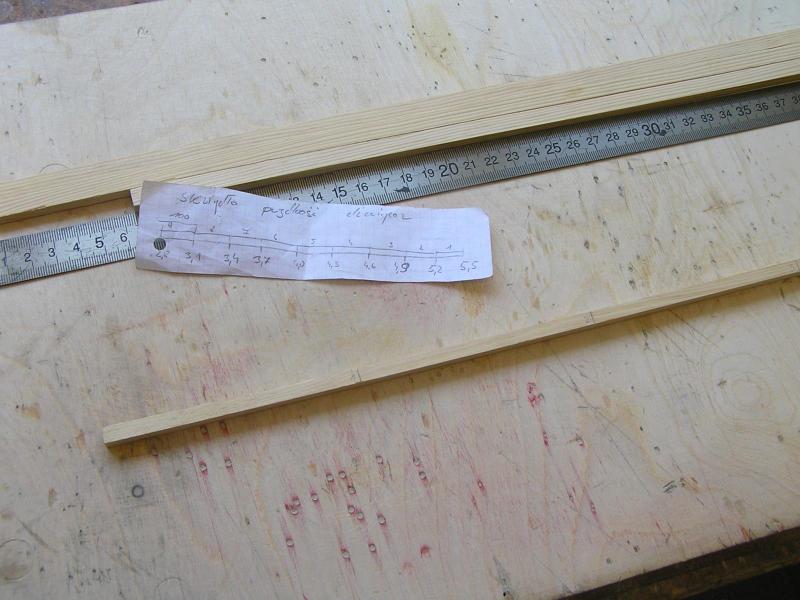

stosując wiedzę tajemną pozyskaną od Mojego Mistrza Andrzeja Rachwała znaczę sobie listewki co 100 mm i będę dążyć do osiągnięcia z góry założonych wymiarów




po struganiu szlifuję papierem ściernym na "kostce", a jak widać na poniższej fotce jest spora różnica pomiędzy początkiem i końcem dźwigara...


Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Obiecanki cacanki, oczywiście skrzydła nie skleiłem bo bez kolejnej wizyty w modelarni się nie obyło, w domu nie miałem jednego małego potrzebnego pilniczka no i robota musiała zaczekać...

Do czego był potrzebny i o kiego diabła chodziło zobaczycie poniżej :-))

To musi ze sobą pasować "na wcisk"

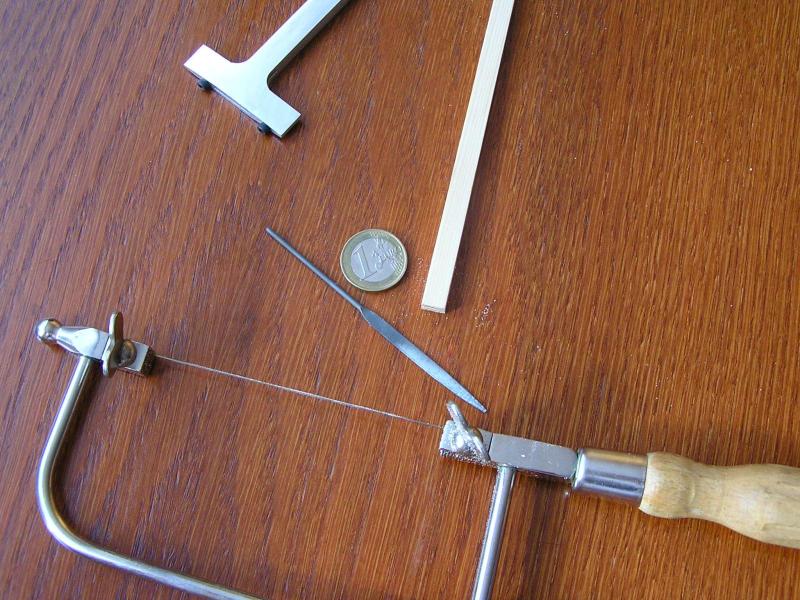

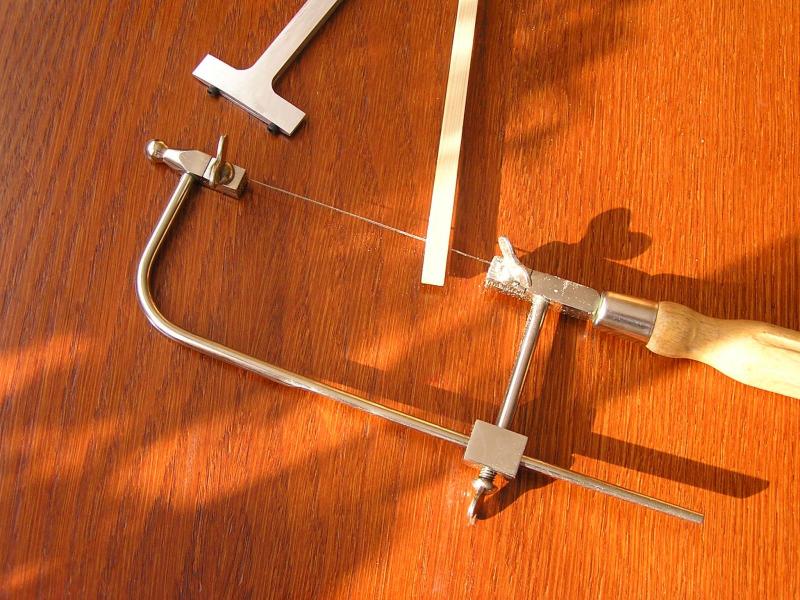

piłeczka włośnicowa w akcji

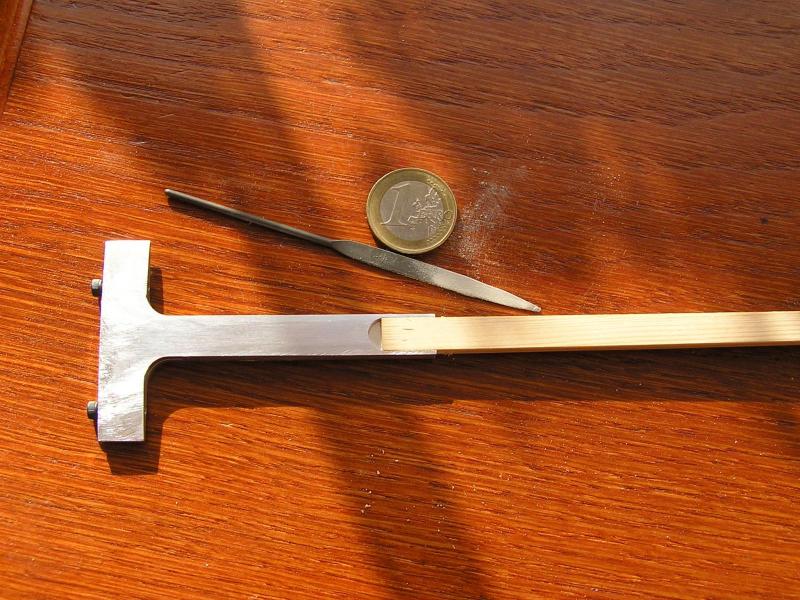

wot i diabeł we własnej osobie jego "wielkość" widać w porównaniu z ojro :-))


po wyszlifowaniu nacięcia coś jeszcze mi tu nie gra

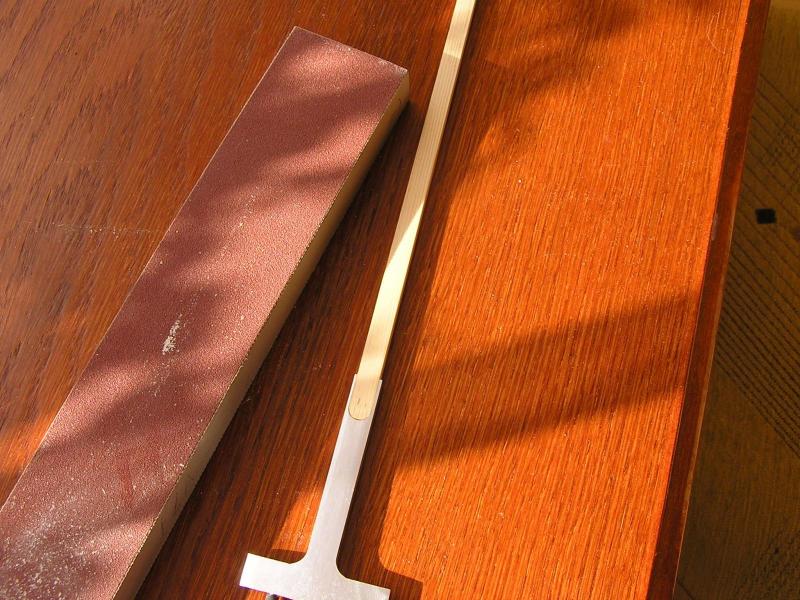

ale "kostka" z naklejonym papierem ściernym wydatnie poprawiła sprawę

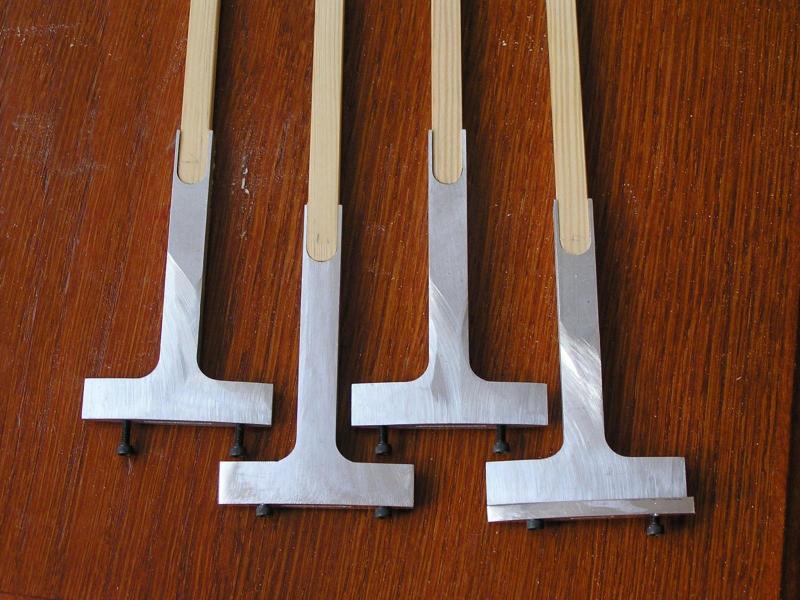

no to jeszcze szuru buru i mamy kolejne przygotówki...

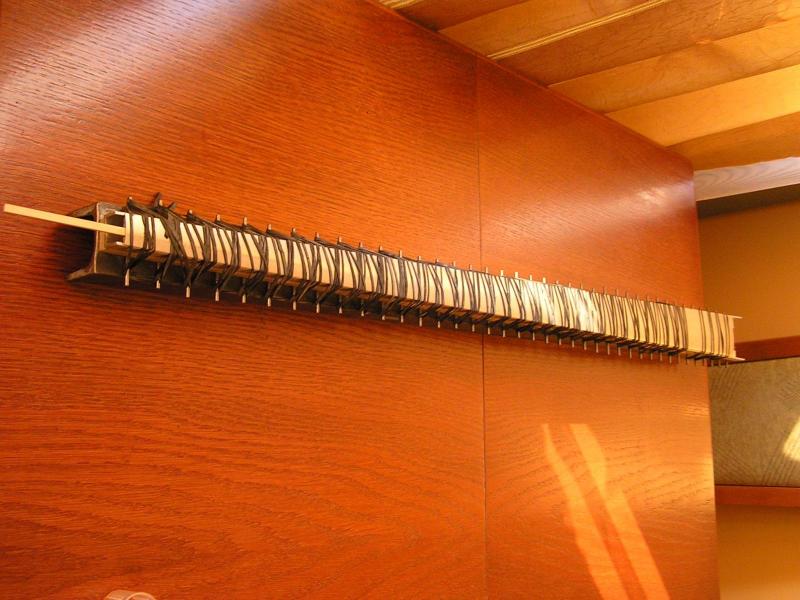

Z klejeniem poczekam jednak na lepsze do tego celu warunki atmosferyczne, które mają niebagatelne znaczenie dla spoiny (wyższa temperatura i mniejsza wilgotność ponoć już wkrótce ponownie do nas zawitają).



Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...
  • 1 rok później...

Dawno nic nie pisałem w tym temacie...

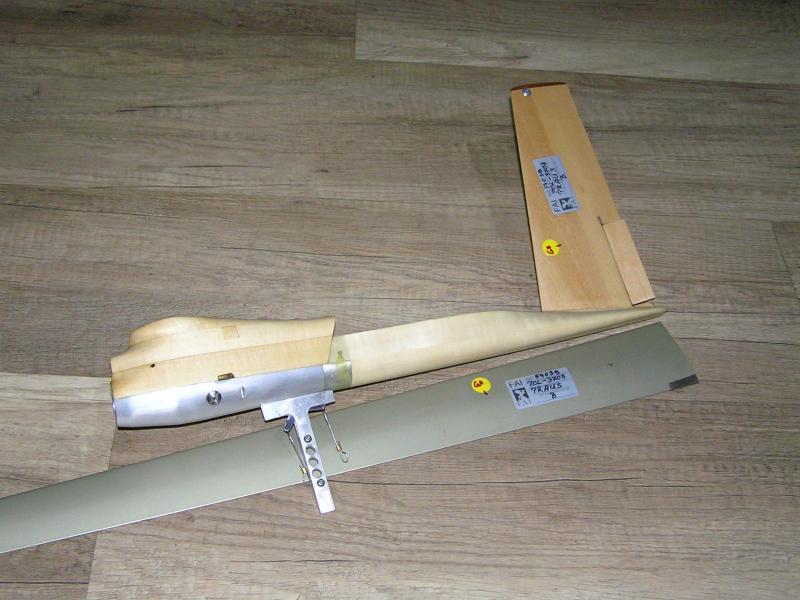

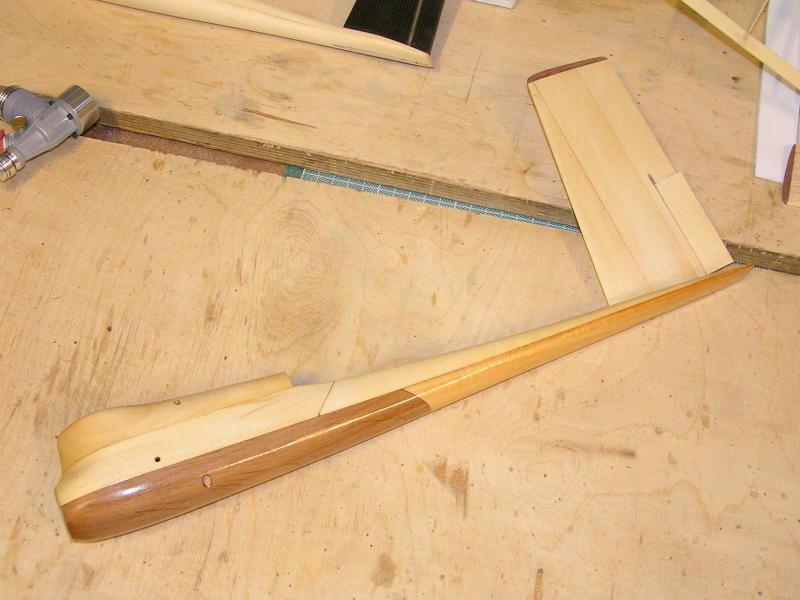

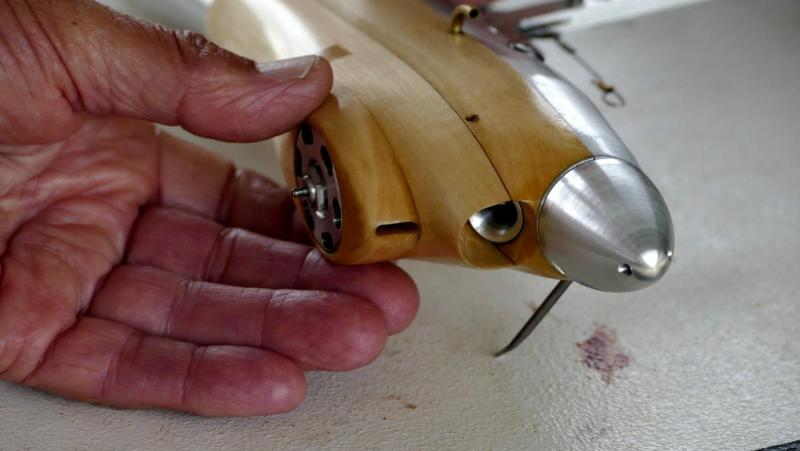

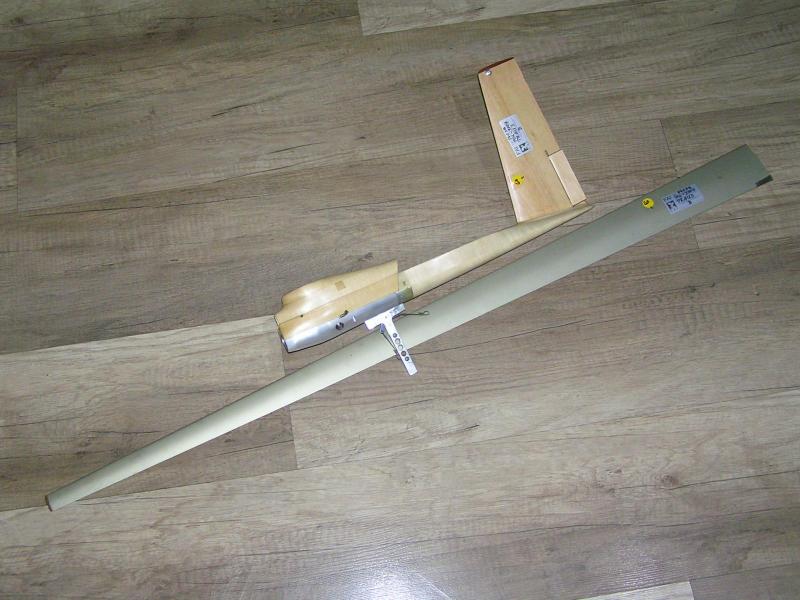

Model oczywiście już gotowy



ma za sobą pierwszą kontrolę techniczną (processing) i udział w MŚ do tego na innym kontynencie:-))

Będę nieskromny i pochwalę się, że podobał się do tego stopnia że co niektórzy przychodzili robić mu fotki...dowody poniżej





Lata, lecz wymaga jeszcze regulacji.

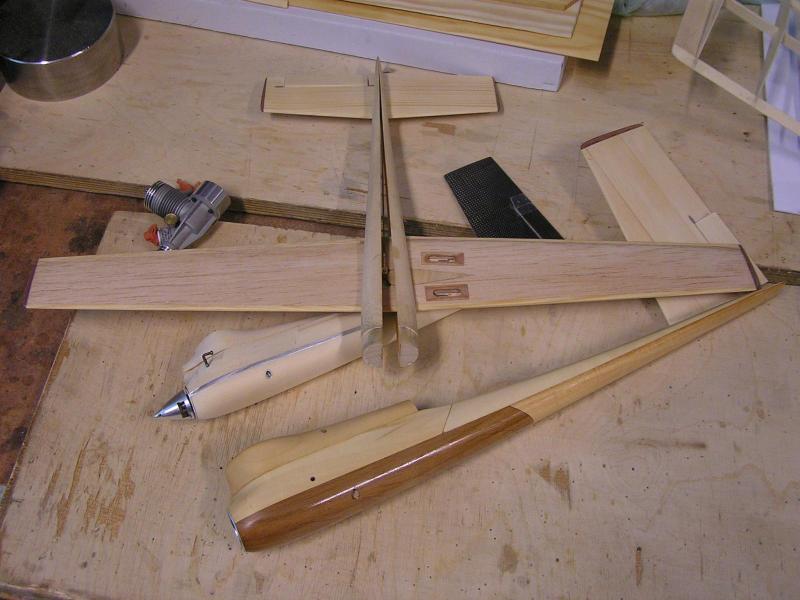

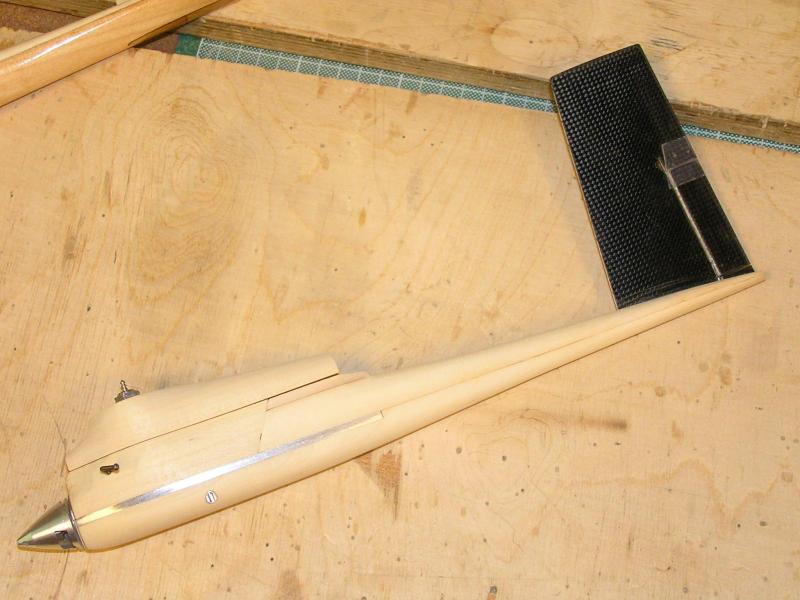

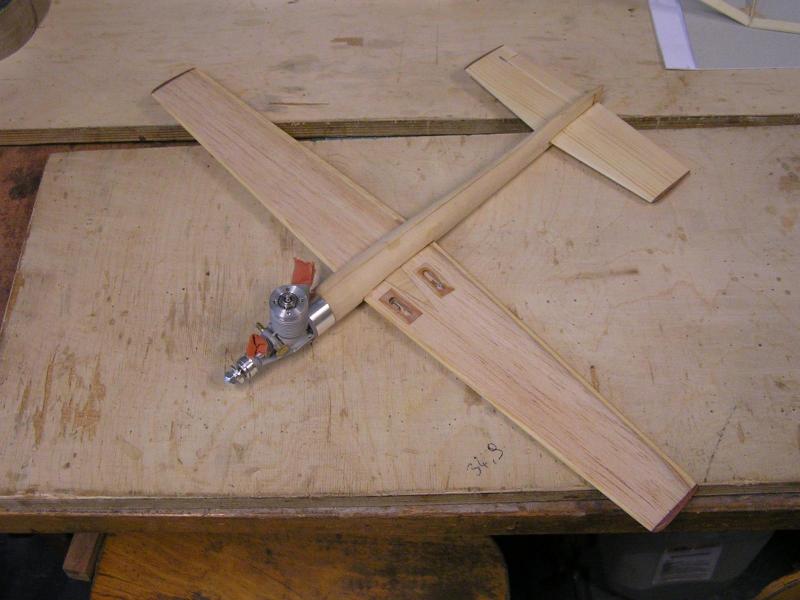

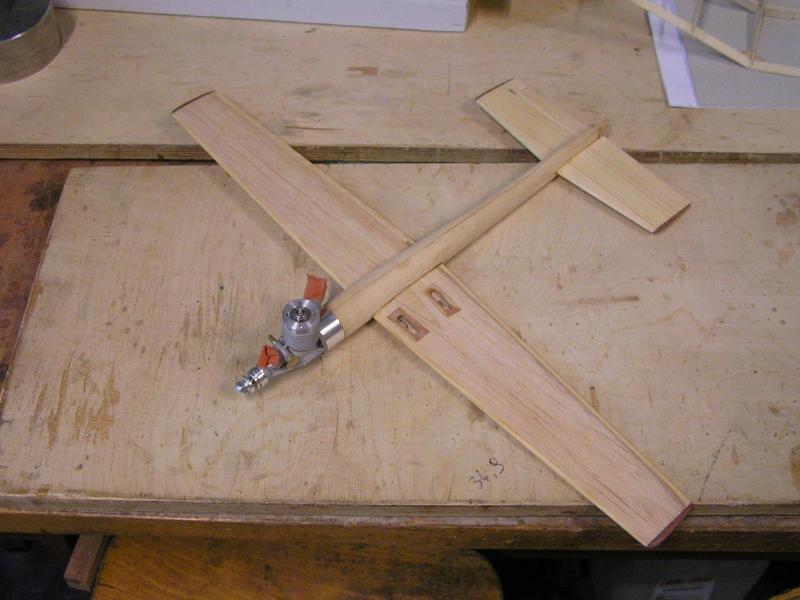

Żebyście nie myśleli, że się obijam to wrzucę kilka fotek moich ostatnich poczynań, tym razem z myślą o młodym narybku.

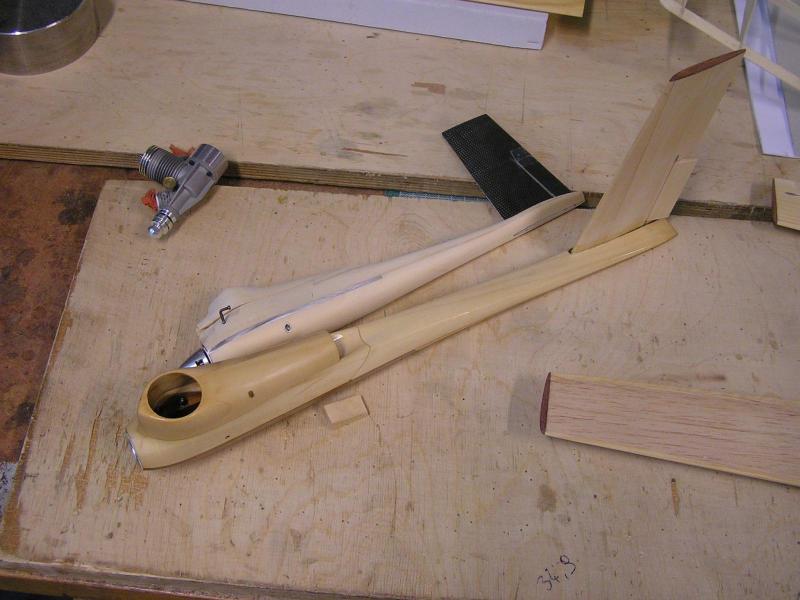

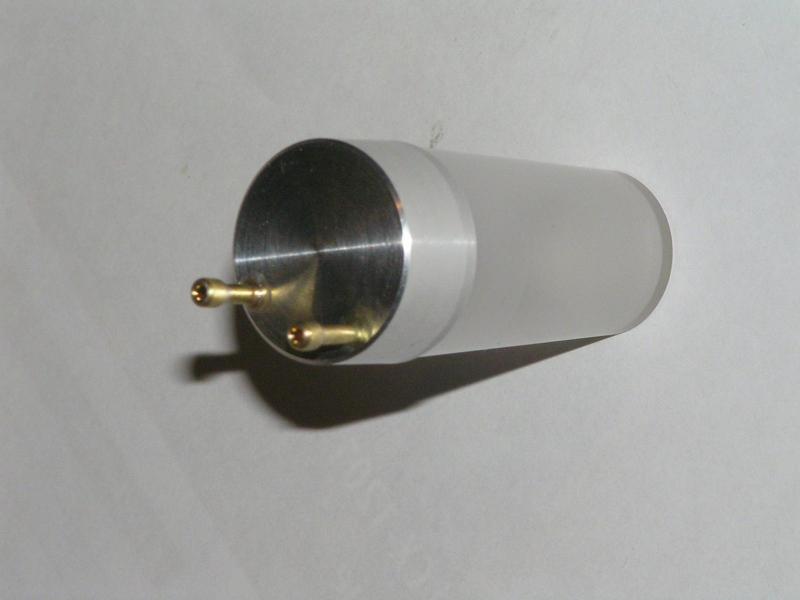

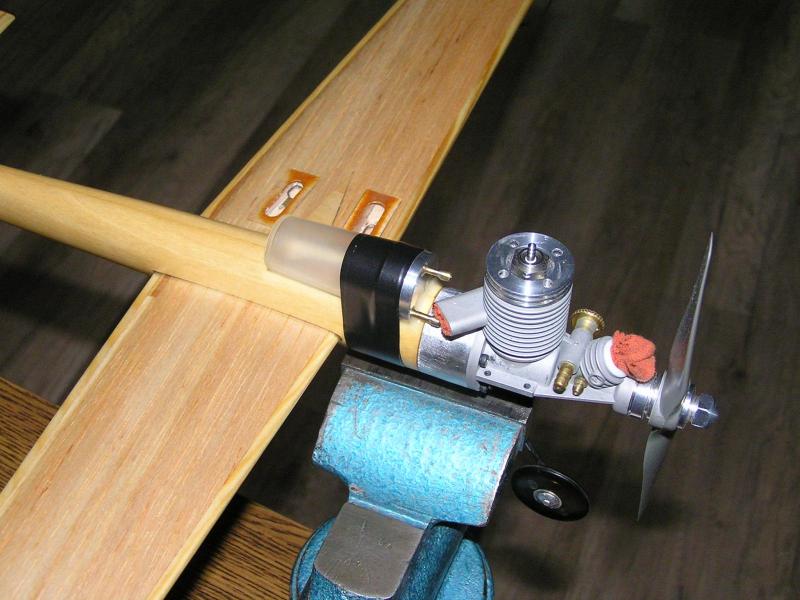

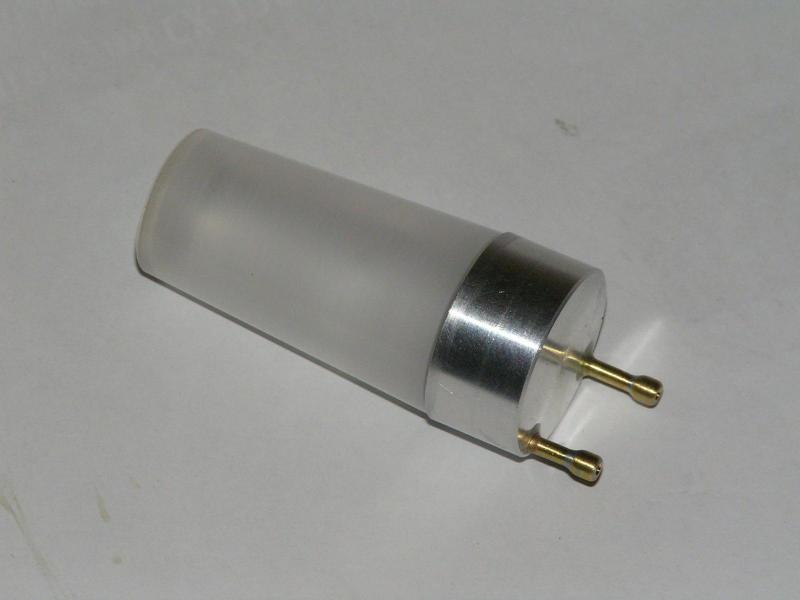

Dla malucha wytoczyłem ostatnio taki oto zbiorniczek:

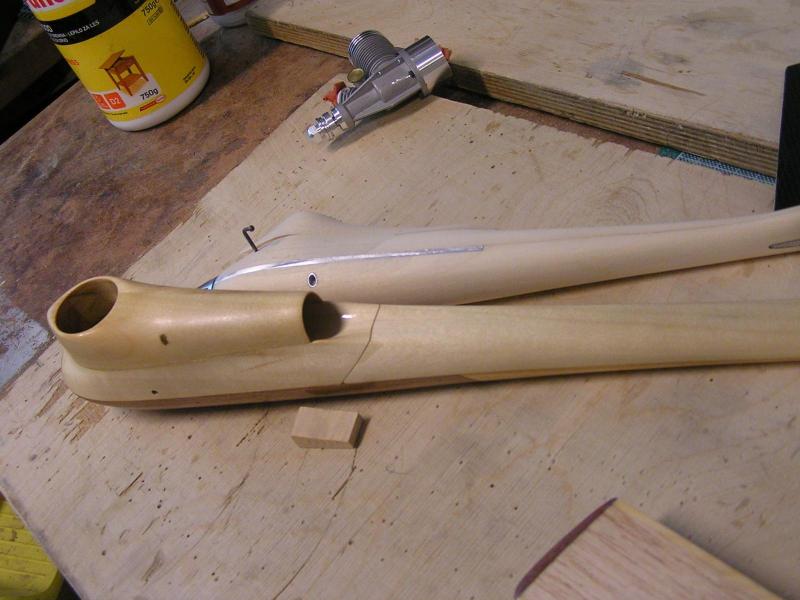

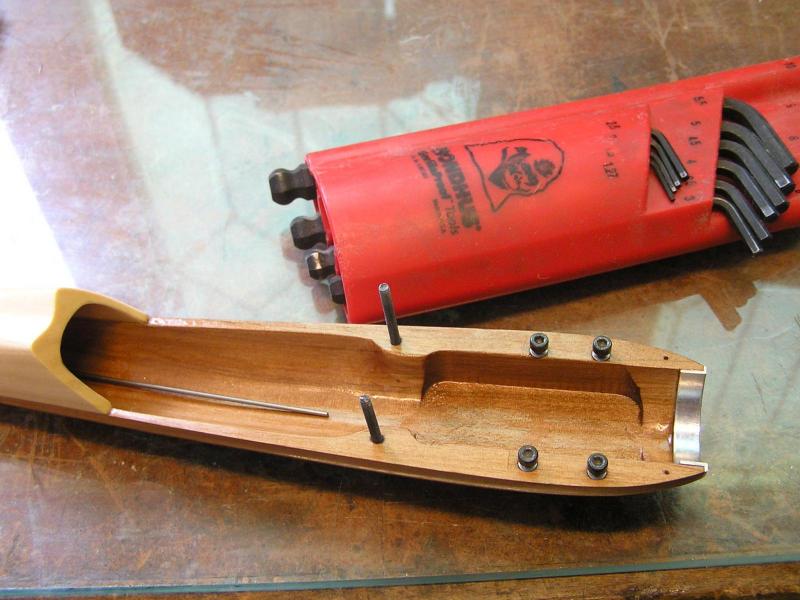

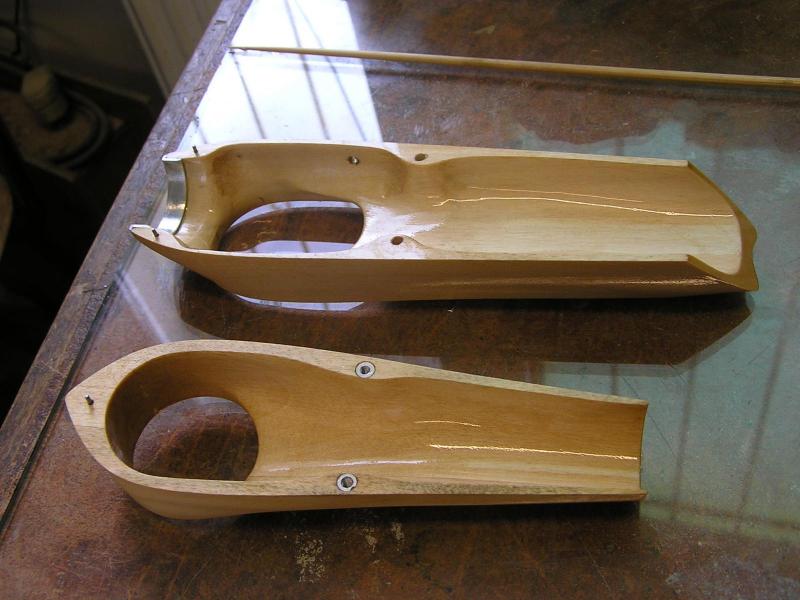

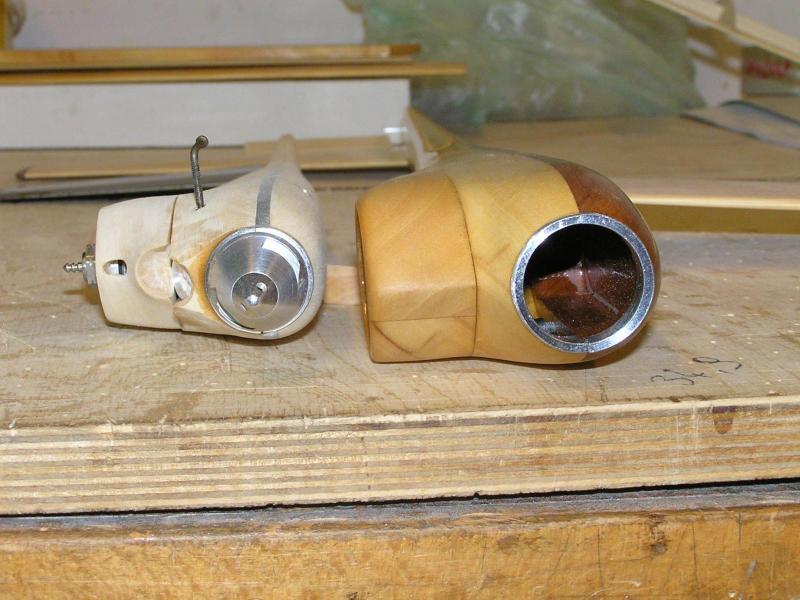

miejsce do jego zamocowania już gotowe

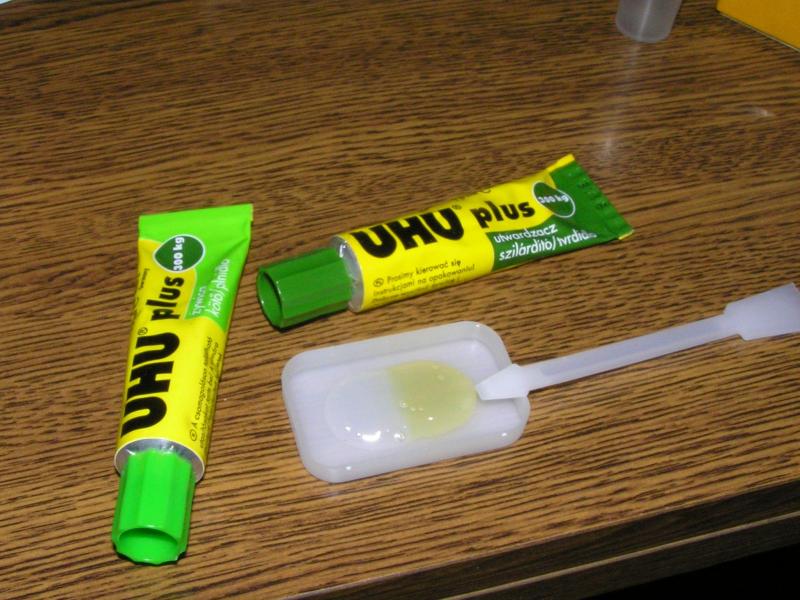

Czas więc zmieszać klej

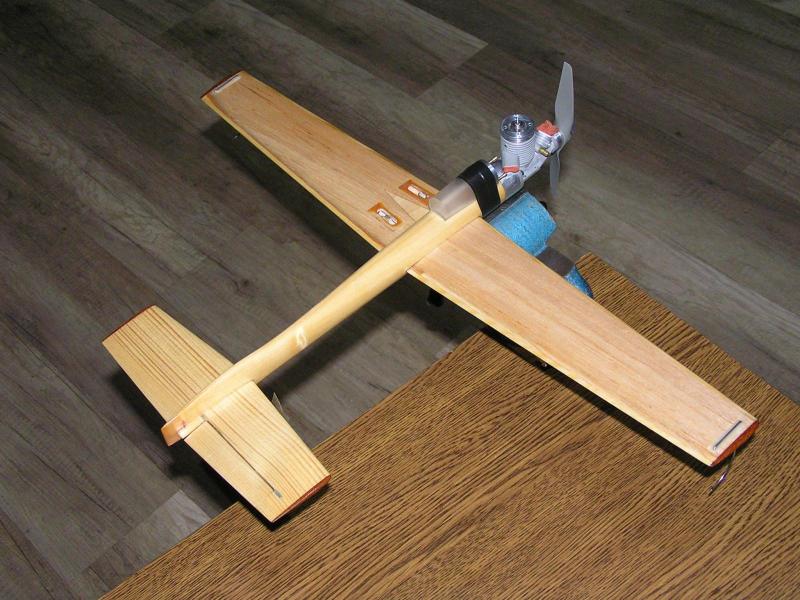

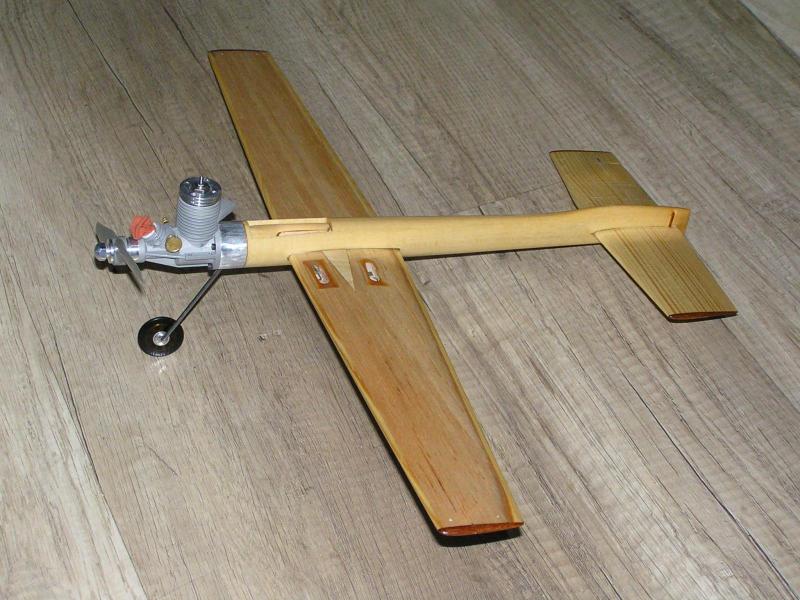

i zbiornik już na miejscu, płozy na końcówkach skrzydełka też



Oczywiście czarna taśma pełni tylko rolę pomocniczą i po zastygnięciu spoiny zostanie usunięta...

Komentarze mile widziane :-))

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...
  • 2 miesiące temu...

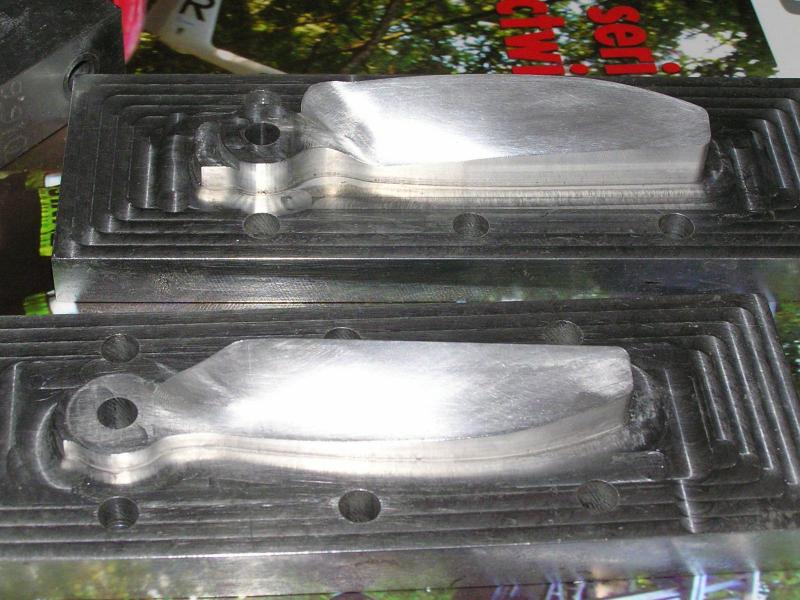

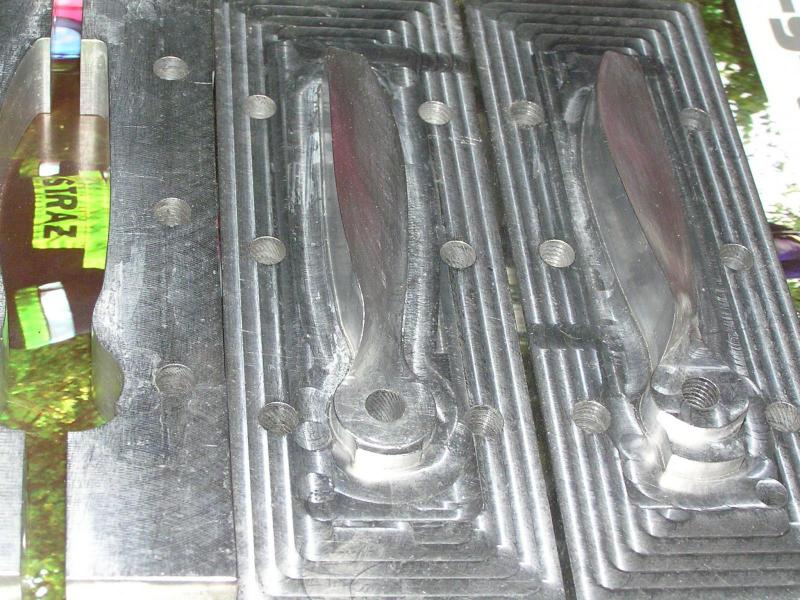

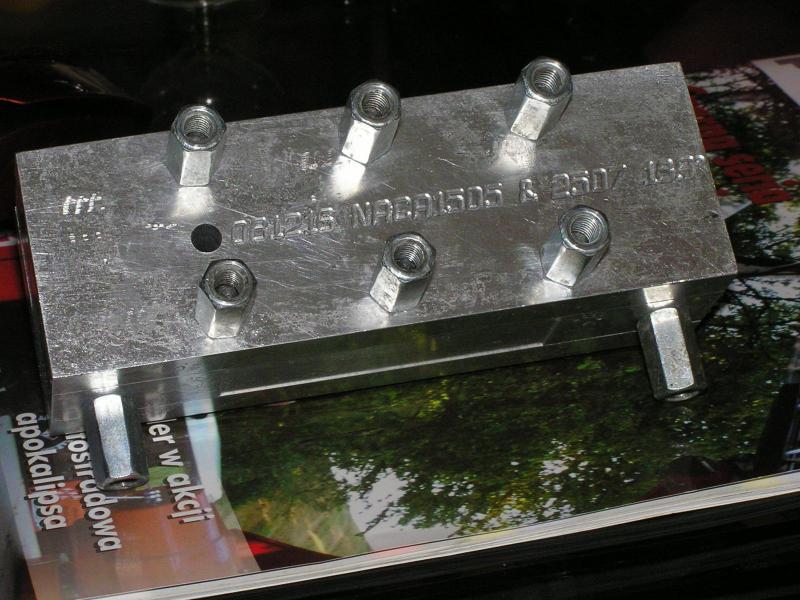

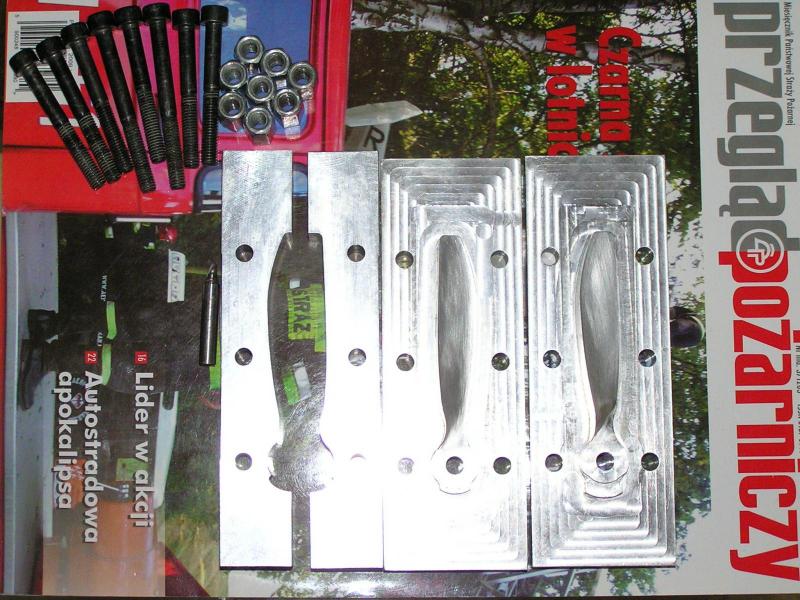

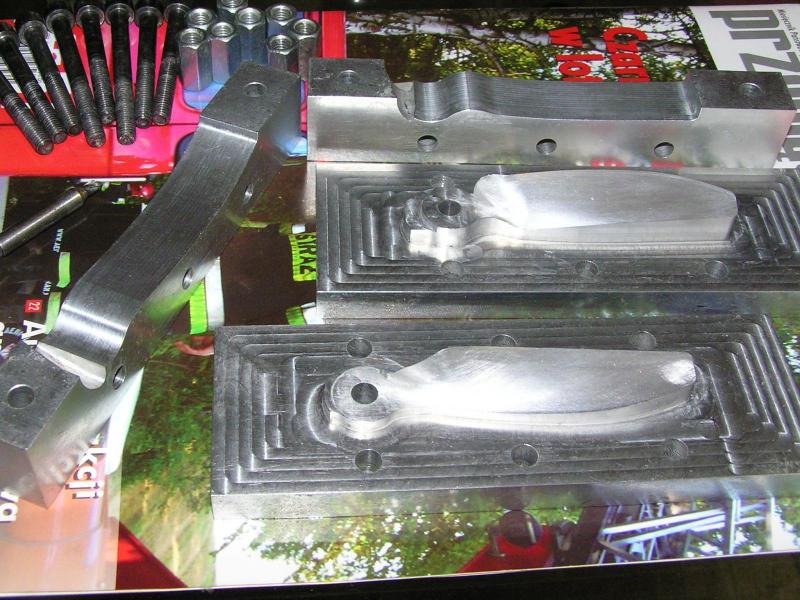

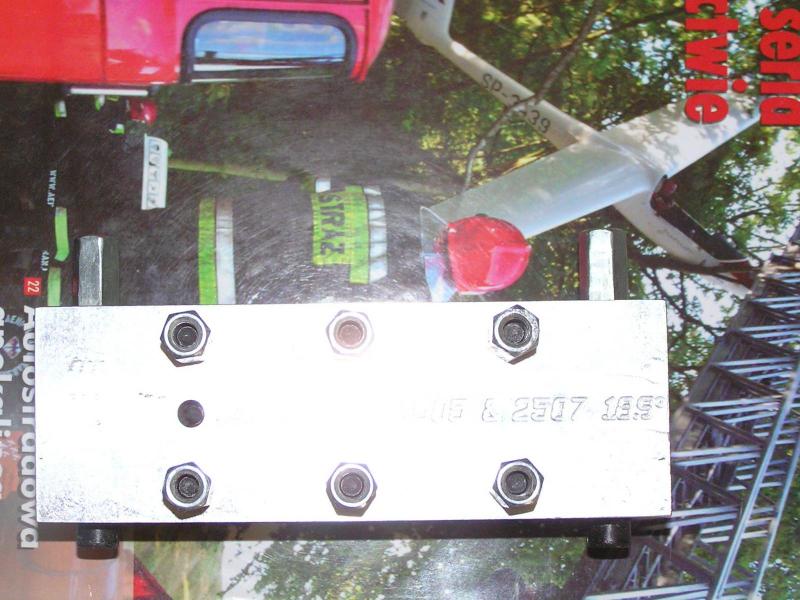

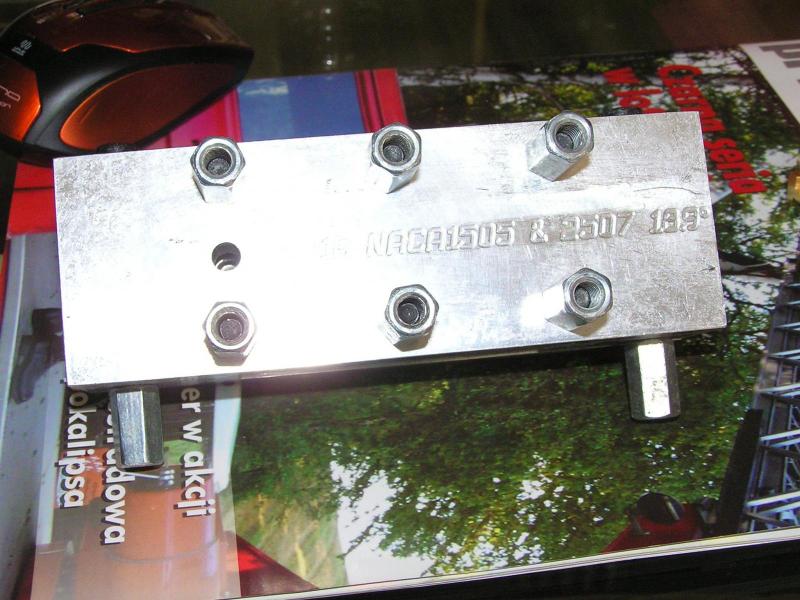

Ostatnia wizyta na zawodach w Wilnie zaowocowała takim oto sprzętem:








Od dawna nosiłem się z zamiarem nabycia w pełni metalowej formy do śmigieł...tylko cena mnie powstrzymywała, teraz znalazłem sponsora więc temat śmigieł nabiera nowych wymiarów i możliwości....

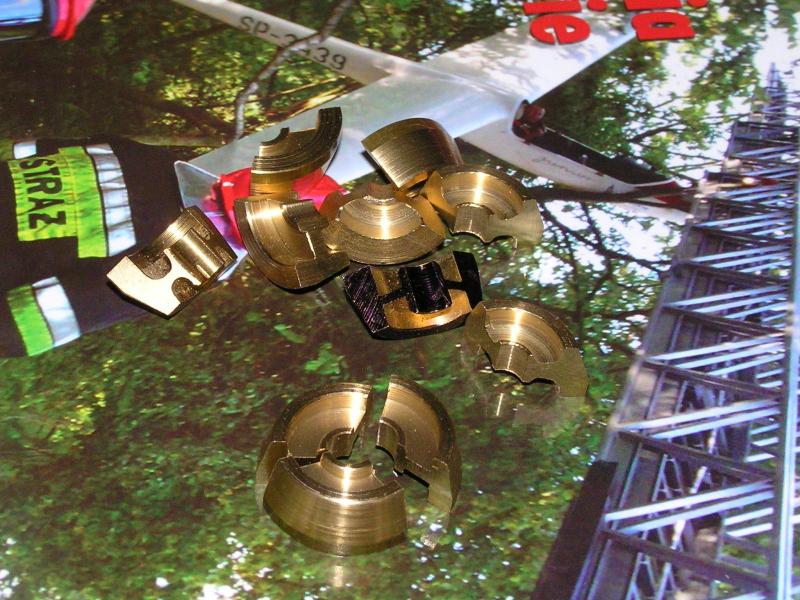

Przeciwwagi już wytoczyłem, czas zabrać się za ich wykonywanie...
