Pioterek Opublikowano 20 Listopada 2013 Autor Udostępnij Opublikowano 20 Listopada 2013 Chodziło mi o to, że silnik w mojej konfiguracji dźwignie do 7kg. Mając taki zapas mogę poszaleć, dorzucić jakieś "karabiny maszynowe" i "dźwięk silnika". Tak jak pisałeś - lepiej mieć więcej niż oglądać katastrofę... Dostałem maila. Ty też? A to z wagą to teraz rozumiem. A co wyszła paczka ? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Emhyrion Opublikowano 20 Listopada 2013 Udostępnij Opublikowano 20 Listopada 2013 Tego nie wiem. Ale ju\z się mnie P. Jarosław pyta o adres do wysyłki. Poczytuję to za dobry znak Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Pioterek Opublikowano 20 Listopada 2013 Autor Udostępnij Opublikowano 20 Listopada 2013 Czyli Pan Jarosław dotrzymuje słowa - niedługo ruszamy do roboty Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Viper Opublikowano 21 Listopada 2013 Udostępnij Opublikowano 21 Listopada 2013 Tak mnie Panowie nakręciliście na PZL-kę że wreszcie zabrałem się do składania mojej laminatowej, co prawda mniejszej (też oczywiście elektrycznej ). Dla ewentualnych chętnych podaję linka (jakość zestawu bardzo dobra i zapowiada się fajny modelik) http://www.prolot.pl/P11.html Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Pioterek Opublikowano 21 Listopada 2013 Autor Udostępnij Opublikowano 21 Listopada 2013 Nie wielkość się liczy a duch walki i uzbrojenie - wrzuć jakąś fotkę jak będziesz miał gotowy model. Powodzenia życzę. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Emhyrion Opublikowano 21 Listopada 2013 Udostępnij Opublikowano 21 Listopada 2013 Paczki wysłane, jutro powinny być. W sobotę jeszcze polatam, ma być chyba ostatni ładny dzień w tym roku. Od niedzieli zaczynam prace Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

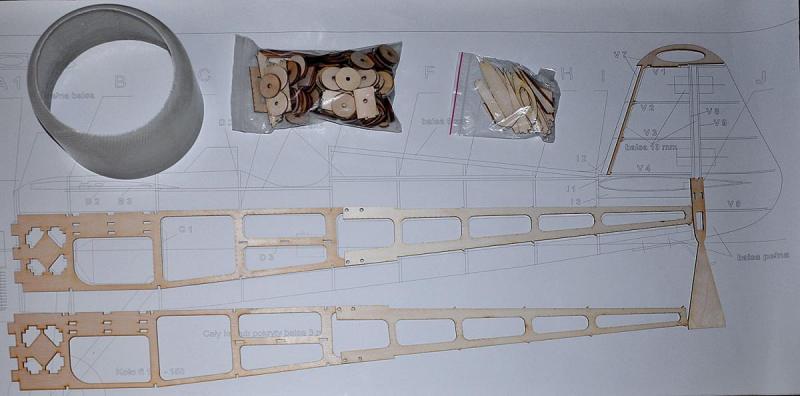

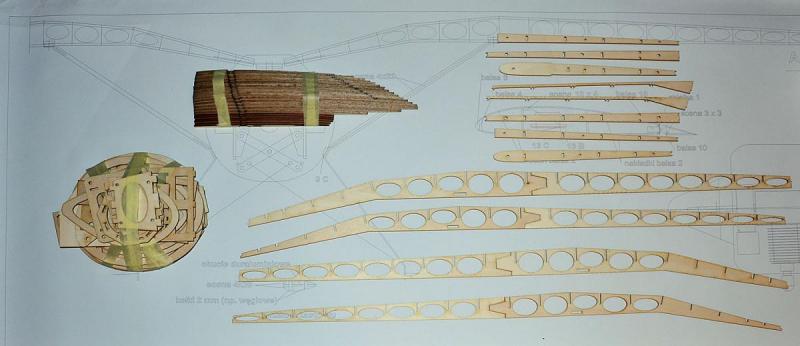

Pioterek Opublikowano 22 Listopada 2013 Autor Udostępnij Opublikowano 22 Listopada 2013 BUDUJEMY MODEL Dzisiaj zgodnie z obietnicą dotarł do mnie zestaw od Pana J.Suchockiego. Szybko rozpakowałem go i rozłożyłem na ziemi. Do modelu dołączone zostały plany 1:1 modelu co bardzo ułatwi kompletowanie i montaż elementów. Po rozłożeniu zestaw robi wrażenie swoja wielkością i wygląda następująco: dźwigary skrzydeł, żebra skrzydeł i wręgi kadłuba osłona silnika, atrapa silnika, podłużnice kadłuba i inne drobiazgi do identyfikacji. Budowę modelu rozpocznę od montażu kadłuba. W tym celu trzeba najpierw skleić w całość złożone z dwu elementów podłużnice kadłuba. Ponieważ kadłub jest okrągły pierwsza i ostatnia wręga posiadają specjalne stopki które zapewniają właściwe ułożenie kadłuba przy montażu - to fajny drobiazg i bardzo pomocny. Stopki te po zakończeniu montażu kadłuba zostaną usunięte. Na razie zabrałem się za rozczytanie dokumentacji, aby zamówić materiały uzupełniające. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

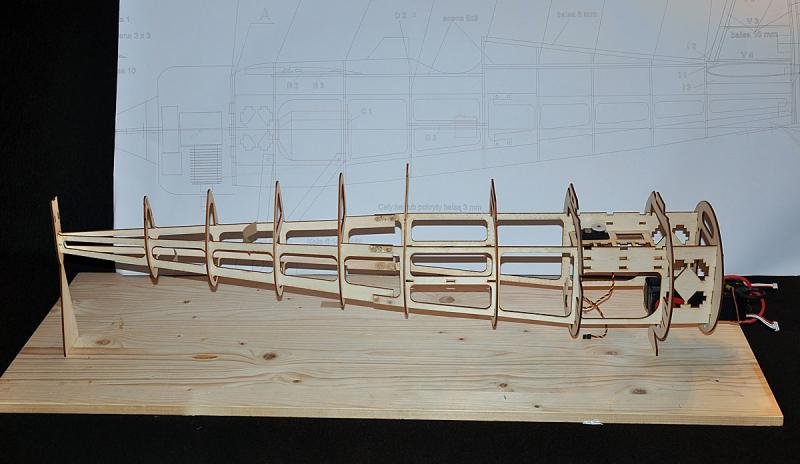

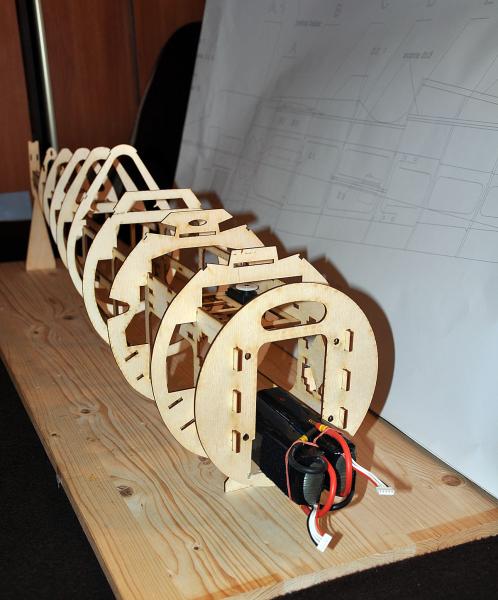

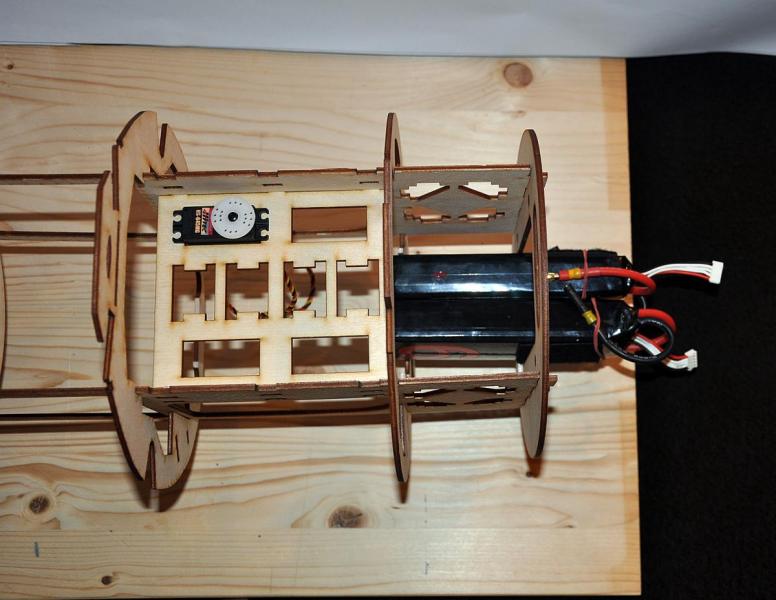

Pioterek Opublikowano 23 Listopada 2013 Autor Udostępnij Opublikowano 23 Listopada 2013 Dzisiaj zakupiłem gro materiałów uzupełniających do modelu. Praktyczna uwaga - balsę na pokrycie kadłuba i stateczników dobrze jest przy zakupie dokładnie przeważać, różnice ciężarów pomiędzy poszczególnymi płatami sięgają nawet 25%. Wybraliśmy z właścicielem sklepu najlżejsze. Zmontowałem też na sucho kadłub i przymierzyłem położenie pakietów. Zdjęcia załączam: Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Pioterek Opublikowano 23 Listopada 2013 Autor Udostępnij Opublikowano 23 Listopada 2013 Jaki to będzie model ? Mój PZL P. 24 będzie służyć przede wszystkim do latania, ma dobrze sprawować się w powietrzu i wykonywać przewidzianą dla tego myśliwca akrobacje. Jest to pół makieta więc nie będę przesadnie odtwarzał szczegółów modelu. Zresztą zestaw Tartak jest też jakimś przybliżeniem oryginału więc nie tak zostanie. Będą niektóre detale jak zegary kabiny, atrapa silnika czy owiewki kół i być może model będzie zrzucał bomby (ale to zależy jak będzie mi przybywało ciężar modelu). Planuję aby model zmieścił się wagowo między 4,5 a 4,8 kg. Świadomie wybrałem PZL 24, aby mieć możliwość skorzystania bogatszego malowania i zdobienia niż mamy to do dyspozycji w przypadku PZL 11. Samolot PZL P.24 był prawie nie obecny w Polskich Siłach Zbrojnych (jeżeli dobrze pamiętam w 1939 roku sprawne bojowo były 2 szt. tego samolotu - jeżeli się mylę to poprawcie). Dlatego malowanie barw Państw kupujących lub produkujących historycznie ten samolot są do przyjęcia. Z fabryki na Okęciu PZL-e wylatywały już wymalowane w barwy państwa kupującego dana partię samolotu. Swój model w stosunku do oryginalnego zestawu będę też modernizował po swojemu. Nie znaczy to że zestaw jest zły, ale przewidując akrobację tym modelem i będąc z zawodu mechanikiem (takie skrzywienie zawodowe) drobne zmiany w modelu, które uznam za celowe będę wprowadzał. Część zmian będzie się też wiązała z konwersją napędu na EP, bo zestaw został wycięty jest pod spalinę. Jeżeli zmiany te spodobają się Panu Jarkowi Suchockiemu, będą mogły posłużyć do dalszego doskonalenia tego wyrobu w wersji EP. Model PZL Suchocki został zaprojektowany pod napęd spalinowy bardzo solidnie ale z tego powodu jest dość ciężki (do lotu 5 kg i wyżej) . Dla przykładu model o rozpiętości 1,6 m wykonany fabrycznie jako EP waży do lotu tylko 2,5 kg. Napęd elektryczny w stosunku do napędu spalinowego zwiększy wagę modelu o jakieś 200 g. Napęd elektryczny z racji spokojnej pracy nie wymaga tak mocnych konstrukcji. Wystarczy zapewnić odpowiednio mocne węzły przenoszące główne obciążenia a cała reszta może zostać poddana próbie odchudzenia. Drugą cechą modelu jest fakt krótkiego przodu co powoduje, że model trudno jest wyważyć. Na forum zdarzały się komentarze o konieczności stosowaniu sporych ilości ołowiu w celu doważenia modelu. Aby uniknąć tego problemu trzeba będzie wykonać lekki tył. I dlatego mój PZL będzie trochę różnił się konstrukcyjnie od oryginału - będzie bardziej EP. Moim celem jest również takie poprowadzenie opisu tej budowy, oblotu modelu i opisów jego lotów, aby mogła z niego skorzystać większa ilość Kolegów modelarzy zgodnie z przyjętym hasłem "PZL P.24 model dla wielu". Być może to zachęci większą ilość Kolegów do budowy kolejnego kultowego Polskiego modelu. Na razie we wręgach A i B zostało zrobione miejsce na pakiet akumulatorów. W moim modelu ładowane będą one od przodu po zdjęciu maski silnika (wariant 1) lub otwarciu jej dolnej połówki (wariant 2) Prace nad modelem ruszyły, więc będzie też i relacja w miarę na bieżąco na którą zapraszam. Oczywiście przeciwnicy i oponenci jak zwykle są mile widziani Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
robertus Opublikowano 23 Listopada 2013 Udostępnij Opublikowano 23 Listopada 2013 Pewnie napiszę oczywistą oczywistość, ale jakby coś nie pasowało przy wsuwaniu od przodu to możesz zrobić półeczkę ukośną. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Pioterek Opublikowano 23 Listopada 2013 Autor Udostępnij Opublikowano 23 Listopada 2013 Już zrobiłem rynnę poziomą (na razie klei się) też myślałem nad pochyleniem, ale trzeba by dodatkowo zabezpieczać pakiet żeby w locie się nie wysunął gdy silnik pracuje. Na razie wszystko pasuje na poziomo jest dużo miejsca i można pakiet wysunąć prawie do maski. Ten model na filmie z Niemiec miał mocowane pakiety wprost do konstrukcji mocującej silnik . U mnie pakiety będą wsuwane w specjalne łoże - rynnę. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
f-150 Opublikowano 24 Listopada 2013 Udostępnij Opublikowano 24 Listopada 2013 A co w takim razie z podwoziem?Konwertowałem ten model w odwrotną stronę.Pakiety istotnie były mocowane do domku silnika (2 x 3S 5000) oraz dodatkowy pakiet NiMh 5cel do zasilania elektroniki,oraz pół reklamówki ołowiu. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

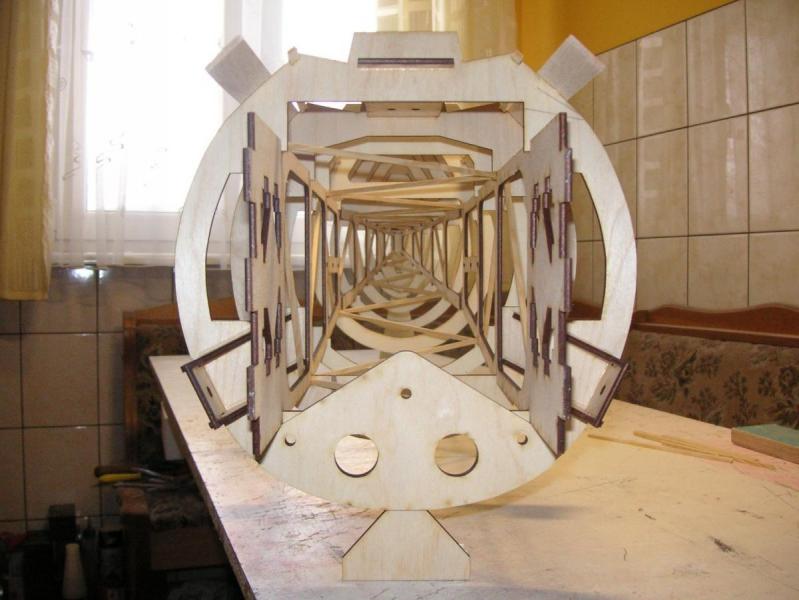

Pioterek Opublikowano 24 Listopada 2013 Autor Udostępnij Opublikowano 24 Listopada 2013 Podwozie będzie metalowe z drutu fi 5mm wygięte na gotowo i mocowane oddzielnie do wklejonej półki sklejkowej. Węzły konstrukcyjne przewidziane w KIT będą obsługiwały tylko zastrzały. Podwozie nie chodzi w kolizję z pakietem - pakiet jest z przodu i sięga tylko do wręgi B a podwozie będzie między Bi C. Chcę to rozwiązać podwozie podobnie (jeżeli chodzi o formę) jak nasz Kolega z forum tylko, że przy pomocy drutu i lutowania: Sprawa wyważenia - zdaje sobie sprawę że jest to model trudny w wyważeniu, ale model w wersji spalinowej jest też za ciężko wykonany z tyłu i takiego gotowego modelu spalinowego PZL na konwersję EP nie podjąłbym bym się robić. Model oferowane jako EP różnią się konstrukcją od takiego samego modelu pod spalinę - generalnie te modele wykonywane są jako lżejsze. Co innego składać model przeznaczony projektowo pod spalinę i od początku na bieżąco kontrolować konstrukcyjnie jego wyważenie. Nie wykluczone, że w razie konieczności wszystkie pakiety pójdą na domek silnika, ale na pewno bez ołowiu. Tył mojego modelu będzie wykonany z sekcjonowanej pod względem ciężaru balsy 2 mm (a nie 3 mm jak w dokumentacji) pokrycie powierzchni sterowych z balsy 1,5 mm a nie 2 mm. W odwodzie - pozostaje jeszcze ażurowanie pokrycia tyłu pokrycie szyfonem a nie folią. Serwa pod środkiem ciężkości a ich popychacze będą węglowe. Jest to trudny model, ale dlatego i taki ciekawy. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

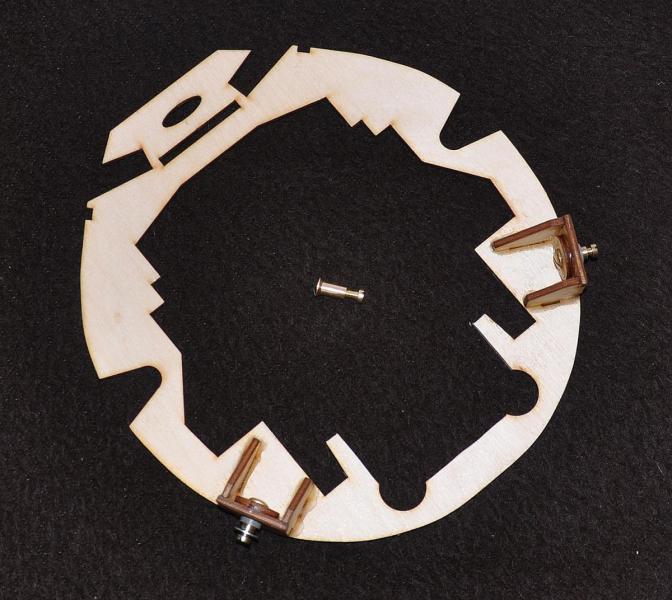

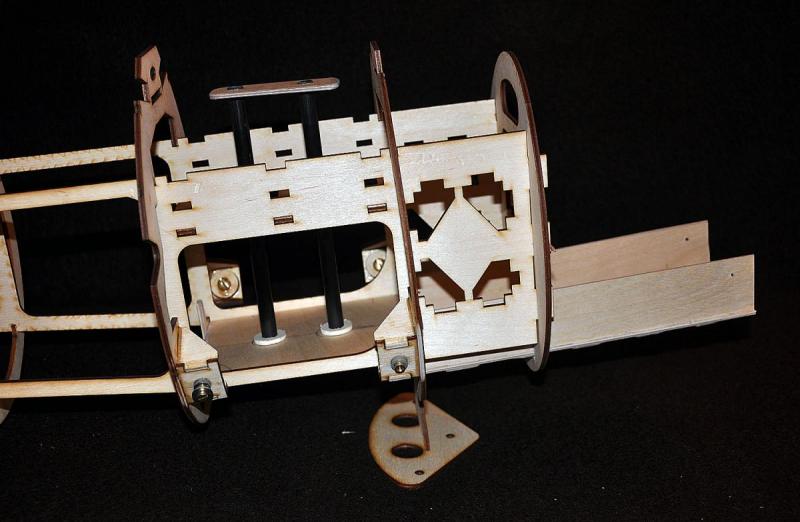

Pioterek Opublikowano 24 Listopada 2013 Autor Udostępnij Opublikowano 24 Listopada 2013 Jako mocowań z gniazdami gwintowanymi używam mosiężnych wklejanych tulei używanych w meblarstwie. Na zdjęciu tuleja i tuleje po zamocowaniu w modelu. Typowe gniazda do drewna mają kilka wad przy montażu rozpychają drewno i małe elementy mogą się rozwarstwiać, gwint gniazda jest dość luźny i lubi się przy mocniejszym przykręceniu uszkadzać zdarza się że gniazda wyskakują z zamocowania co jest kłopotliwe w powtórnym montażu. Gniazdo na zdjęciu takich wad nie ma. Przygotowałem płytę podwozia, która oprócz mocowania podwozia wzmocni również gniazda zastrzałów i dodatkowo usztywni poprzez dwie rurki węglowe górne mocowanie skrzydła. Całość sił w tym modelu zamyka się miedzy wręgami B i C (druga i trzecia licząc od przodu modelu) więc cała reszta konstrukcji kadłuba może być delikatniejsza. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Emhyrion Opublikowano 24 Listopada 2013 Udostępnij Opublikowano 24 Listopada 2013 Też przeniosłem półkę z serwami do przodu. Poza tym póki co trzymam się projektu. U mnie pakiety będą ładowane pionowo do pierwszej komory (tej z zawieszeniem), jest tam mnóstwo miejsca, a wyważenie będzie bardziej "okrągłe" - w tym sensie, że nie będzie się bardzo zmieniać podczas kręcenia beczki.No i dostęp łatwiejszy, po zdjęciu pokrywy górnej. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Pioterek Opublikowano 24 Listopada 2013 Autor Udostępnij Opublikowano 24 Listopada 2013 To znaczy pakiet między jakimi wręgami ? Jeżeli dobrze zrozumiałem jest to komora między wręgami B i C ? Tą komorę zakrywa skrzydło po złożeniu modelu więc jak wymieniać pakiety ? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Emhyrion Opublikowano 24 Listopada 2013 Udostępnij Opublikowano 24 Listopada 2013 Nie zakrywa. Miedzy skrzydłami jest przerwa maskowana nakładką z zainstalowanym na górze wiatrochronem. Przerwa nie jest taka mała żeby wsadzić pakiet do koszyka i zapiąć rzep w zupełności wystarczy. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Pioterek Opublikowano 24 Listopada 2013 Autor Udostępnij Opublikowano 24 Listopada 2013 Czyli pakiet będzie pionowo między wręgami A i B ? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
sbruski Opublikowano 24 Listopada 2013 Udostępnij Opublikowano 24 Listopada 2013 ... Jeden timer T1 zlicza czas od 65-100% położenia przepustnicy i jest to czas b.aktywnego latania. Drugi timer T2 liczy czas od 10% do 100% otwarcia przepustnicy i liczy czas "wożenia" się w powietrzu. Zależność tych czasów jest zawsze T2=2xT1. Jeżeli któryś timerów zareaguje pierwszy to ląduję. ... Kręcą akrobację latasz od 0 do 100% mocy więc jakaś średnia powiedzmy z grubsza 50% . Przelot poziomy to też ok 50% mocy. Stąd ten dwukrotny czas. A ja się męczyłem z jednym timerem mając w aparaturze dwa...Super pomysł... Tylko moja 8FG jest dość cicha - macie jakiś pomysł, czy czegoś nie wiem? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Emhyrion Opublikowano 24 Listopada 2013 Udostępnij Opublikowano 24 Listopada 2013 Czyli pakiet będzie pionowo między wręgami A i B ? Pakiety. Dwa pakiety wsuwane do koszyków i blokowane od góry rzepem. Przejmuję Twój paten łączenia mniejszych pakietów, będzie 2x4s Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
