Relacja z budowy modelu Ultimate AMR (nac) 1m depron

[modelarz115]

Temat edytowany

Zmęczona wersja V1 - ostatecznie rozebrana na części (zdjęcie z czasów świetności)

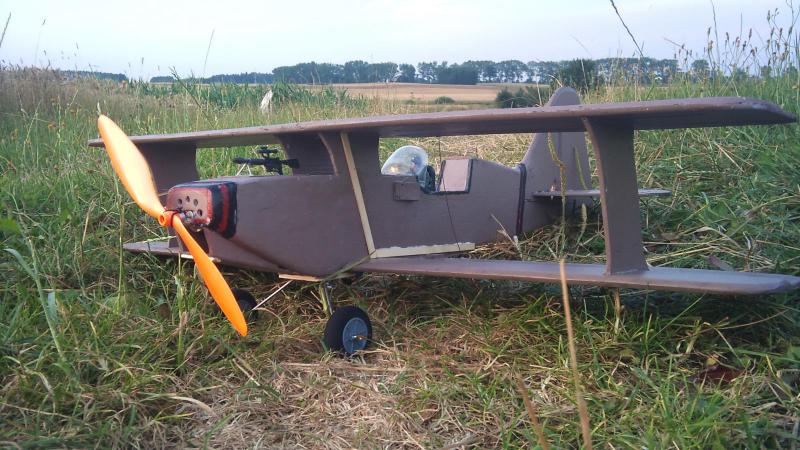

Ukończona wersja V2



Witam,

Dni długie i bezwietrzne, aż chce się coś zbudować

Szukając czegoś do nauki akrobacji natrafiłem na Ultimate NAC

Ma to być model, który lata pewnie i dobrze zachowuje się w powietrzu

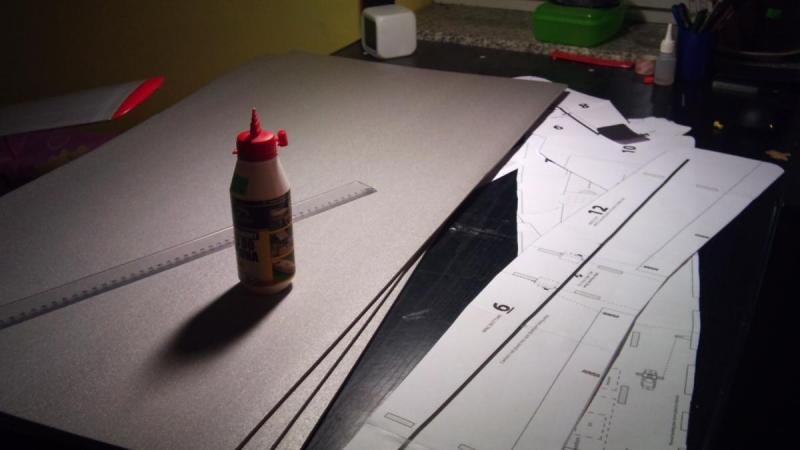

Poszedłem więc po depron, wyciąłem szablony i rozpoczynam budowę





Co do wyposażenia



Silnik o ciągu x >800

regulator 30A

pakiet 3s 2200 mah

serwa najtańsze 9g

śmigło 10x5





[modelarz115]

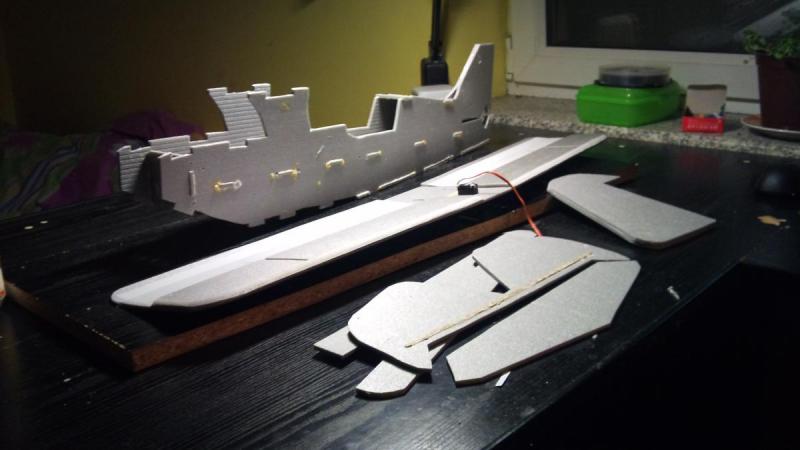

Pierwsze postępy z budowy

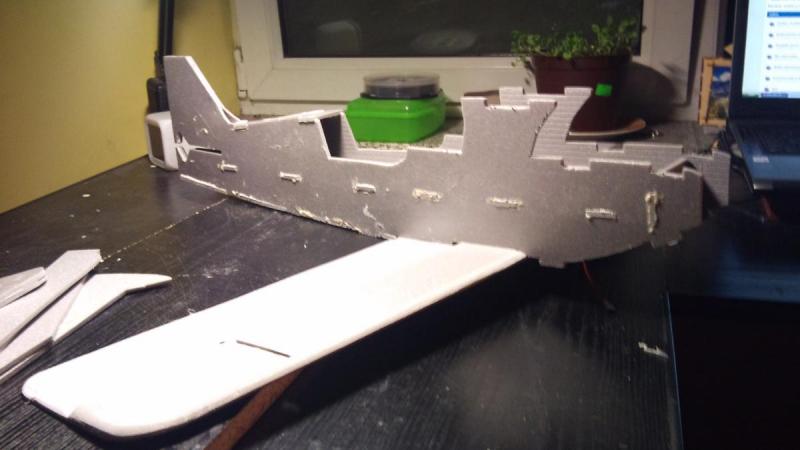

udało mi się wystrugać kadłub, skrzydło oraz statecznik poziomy

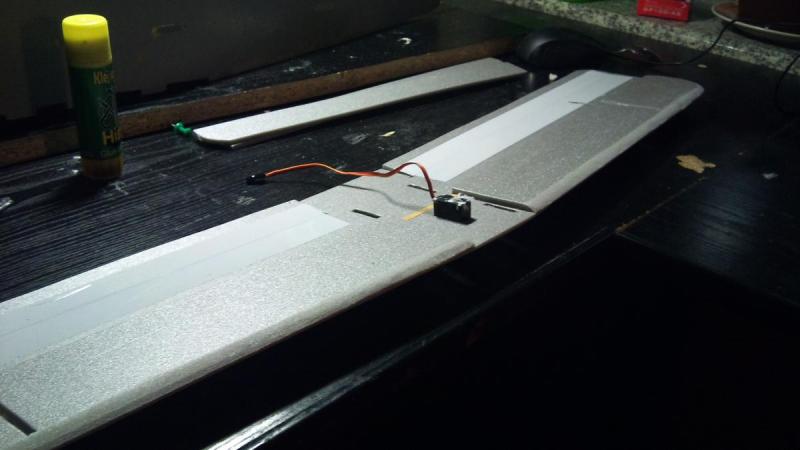

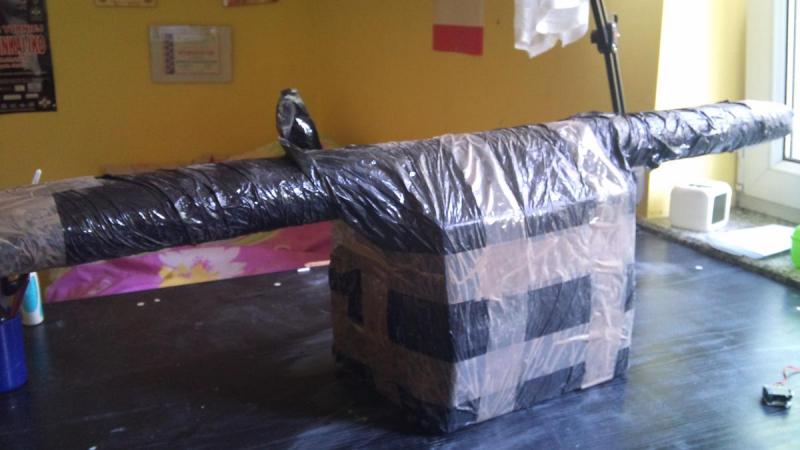

Jedno skrzydło zostało ostatecznie dopieszczone a drugie schnie pod stertą książek

Zaniepokoił mnie oryginalny profil a raczej jego brak, zamieniłem więc go na KFM2 jako najprostszy do wykonania.

W oryginale w skrzydłach były węglowe wzmocnienia, z braku węgla zamieniłem je na listewki sosnowe 5x5

jeszcze jedna zmiana polega na sterowaniu lotkami jednym serwem  dlatego że moja ''aparatura'' nie pozwala na inne





Zdecydowałem się też zostawić otwartą kabinę i zaokrągliłem nieco kształty

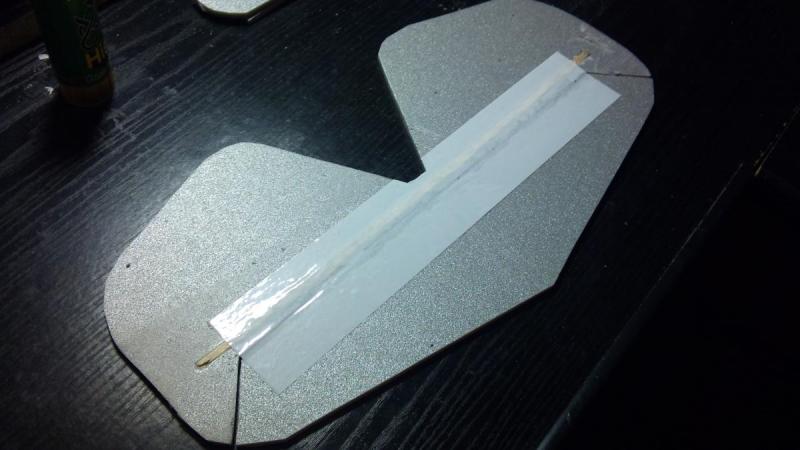

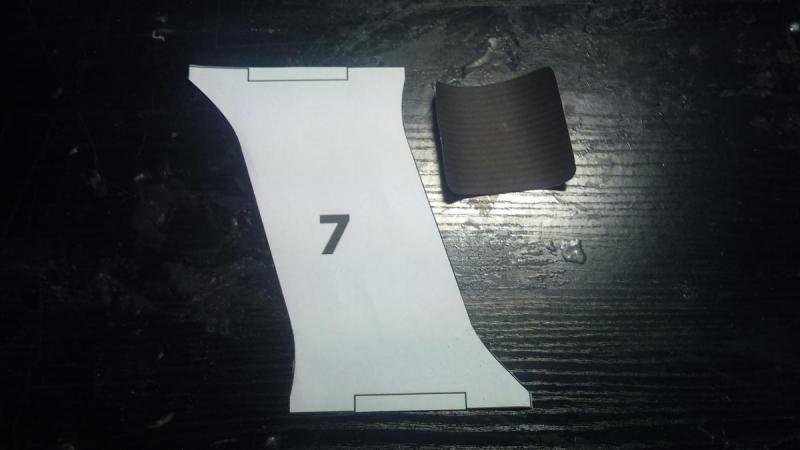

Statecznik poziomy



Zamieszczam plany na których się wzoruję

Ultimate NAC V1.0 - Full.pdf



Natknąłem się też na inny problem

w ABC RC nie ma na stanie pakietów ani mojego wymarzonego silnika http://abc-rc.pl/EMAX-XA2212-980KV

Mogę prosić o polecenie jakichś innych tanich/sprawdzonych sklepów ?









[Masło]





sterowaniu lotkami jednym serwem  dlatego że moja ''aparatura'' nie pozwala na inne

Możesz podłączyć serwa przez kabel Y. Wtedy wpinasz je w 1 kanał, a w skrzydłach montujesz symetrycznie.

[miro-er1]

widze ze bedzie z petkowa kabinką, no ladnie  , bedziesz malowal czy oklejal ???

[modelarz115]





widze ze bedzie z petkowa kabinką, no ladnie    , bedziesz malowal czy oklejal ???

Nie do końca......   Kabina będzie otwarta a na dodatek z pilotem. Tylko gdzie ja znajdę na tyle odważnego, który się tego podejmie  ....ale owiewkę zrobię

Model planuję szpachlować i malować na ciemny zielony zwykłym sprayem akrylowym z nawiązaniem do lotnictwa I wojny świarowej



Postępy dość wyraźne

przede wszystkim zamówiłem dość sporo części:

na czele silnik Emax budget 2215/25 oraz inne pierdułki z nim związane

-regulator 30A

-wtyki ''t''

-najtańsze serwo

-różne śmigła

-goldy

-orczyki, zawiasy, popychacze itp.



nie obyło się też bez nowej ładowarki, ponieważ stara wyzionęła ducha

...oraz pakiet turnigy 2200 mAh 3S ale już na Allegro oraz wtyk do niego



Postępy z prac też wystąpiły  , ale już nieco mniejsze

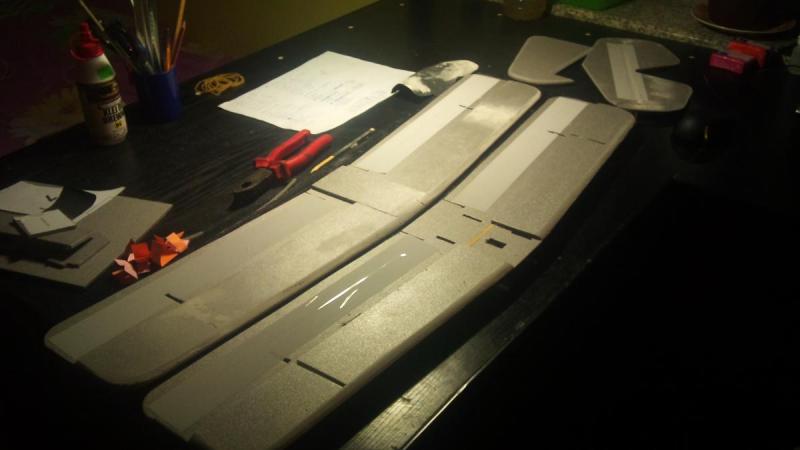

Górny płat gotowy.

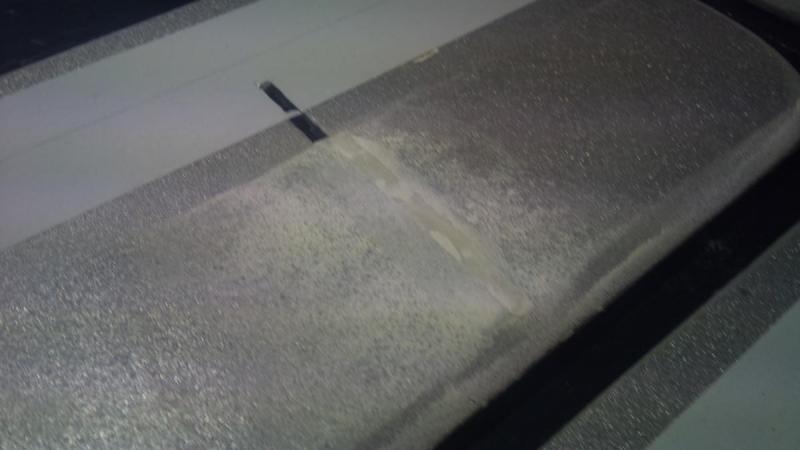

Niestety mój geniusz przewidział szczeliny na łączenie płatów tam gdzie ich nie będzie  i nie obyło się bez gipsu

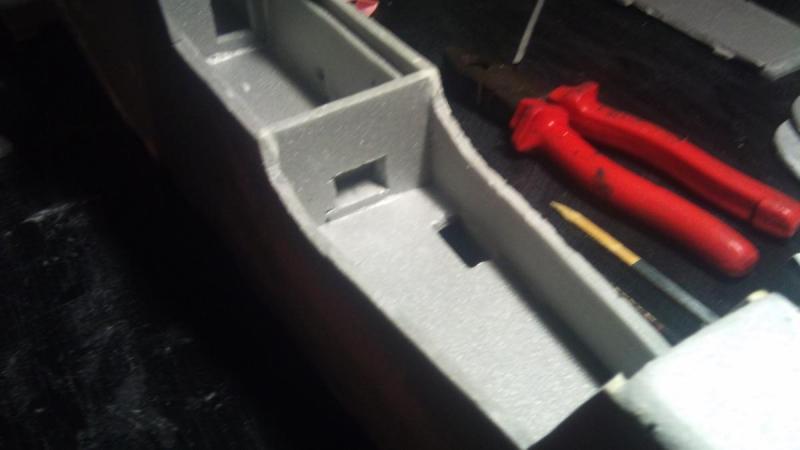

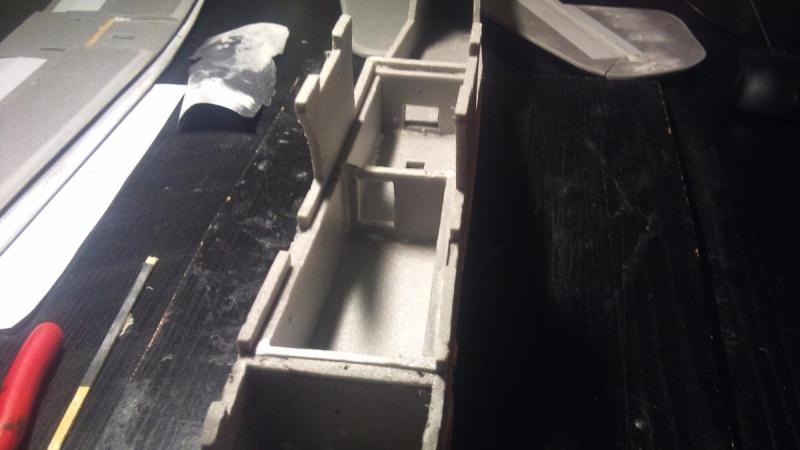

Wprowadziłem też wzmocnienia w komorze na pakiet

Otwory pod serwa, popychacze postanowiłem poprowadzić wewnątrz kadłuba w rurkach

A to są części których mi brakuje

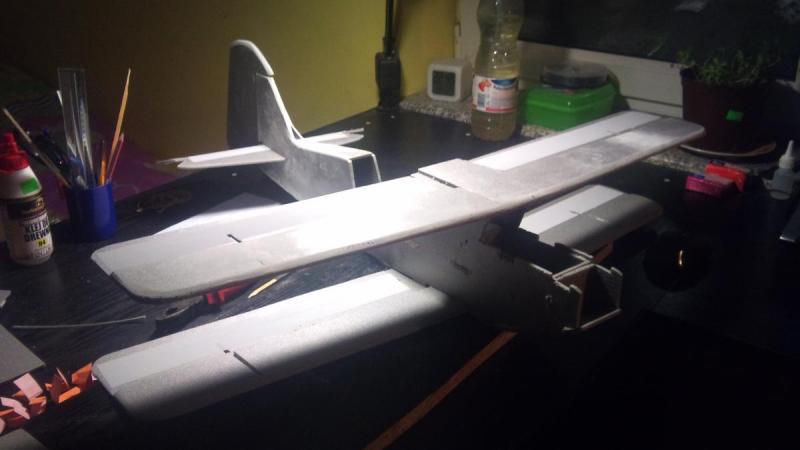

Całość zaczyna się jako tako prezentować









[Sknera771]

Nigdy nie podobały mi się dwupłaty ale ten wygląda całkiem nieźle!

Teraz tobie akrobata Raven, o tej samej rozpiętości co twój, ale chyba następny będzie NAC ;-)

[miro-er1]

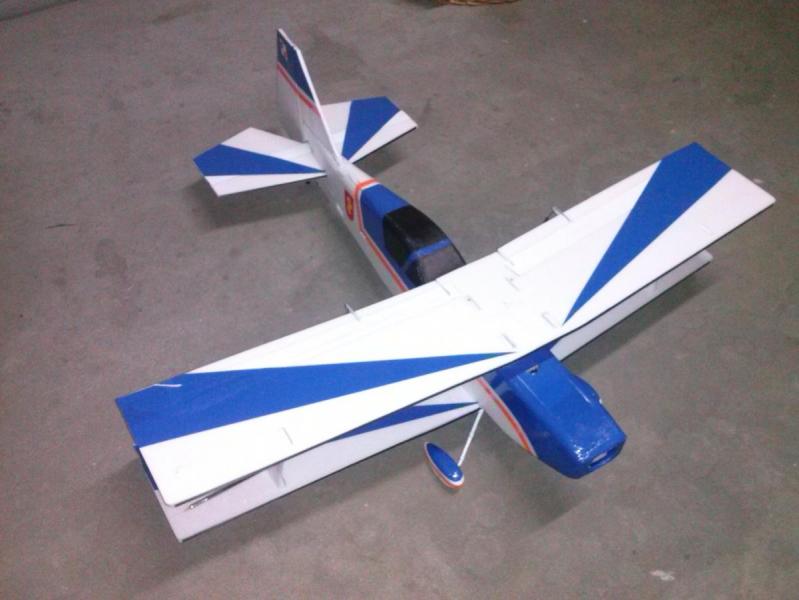

proponuje ci wzmocnic w miejscu kabinki bo ci peknie depron w tym miejscu bo jednak w pelnej bryle depron juz jest mocniejszy a ty wzomcniles w okolicy mocowania platow a w okolicy kabinki juz pojedynczy depron widze chyba ze swiewke kabiny solidnie przykleisz ze bedzie wzmacniac w tym wlasnie miejscu, ja mojego jeszcze nie oblecialem z tym ze ja wlasnie zrobilem tak jak w planach bylo , nie zrobilem oszklenia kabinki tylko depron mam pomalowany markerem na czarno .

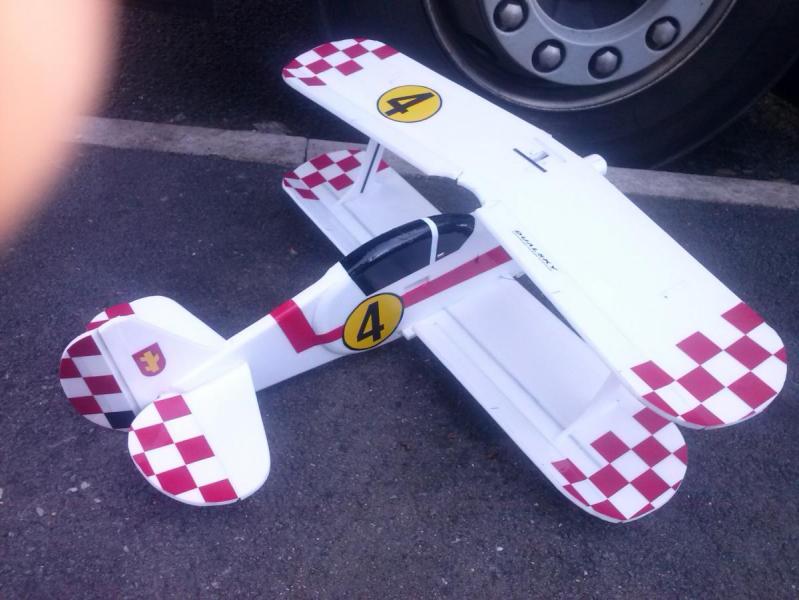

tez mi z poczatku sie nie podobaly dwuplatowce  , i jeszcze mam takiego mniejszego o rozpietosci 75cm ale to juz inny model tyle ze tez dwuplat  czekam na filmiki z oblotu , moze dasz rade z kamerka na pokladzie.pozdrawiam.

[modelarz115]

PET 1:0 Jacek



proponuje ci wzmocnic w miejscu kabinki bo ci peknie depron w tym miejscu bo jednak w pelnej bryle depron juz jest mocniejszy (...)



W wym miejscu wkleję jeszcze podłogę kabinki, która będzie wchodziła aż w ogon, a owiewka ma być tylko po to aby w oczy wiatr nie wiał



Prace stanęły w miejscu, muszę czekać do poniedziałku na kuriera



Postępy prac

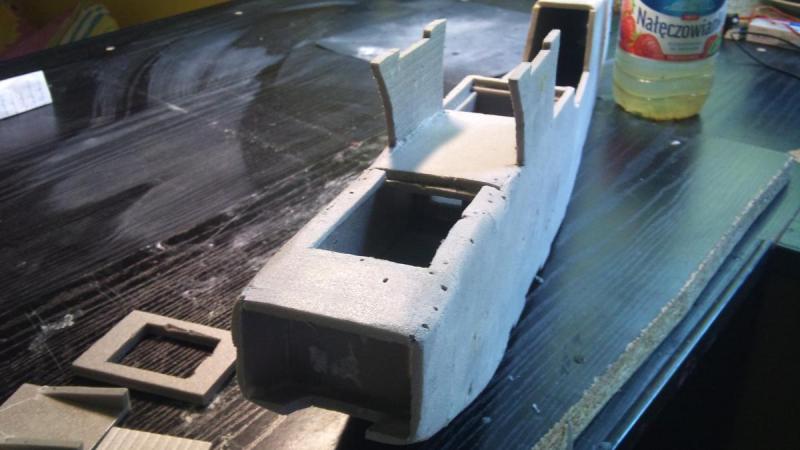

Wklejona górna pokrywa kadłuba

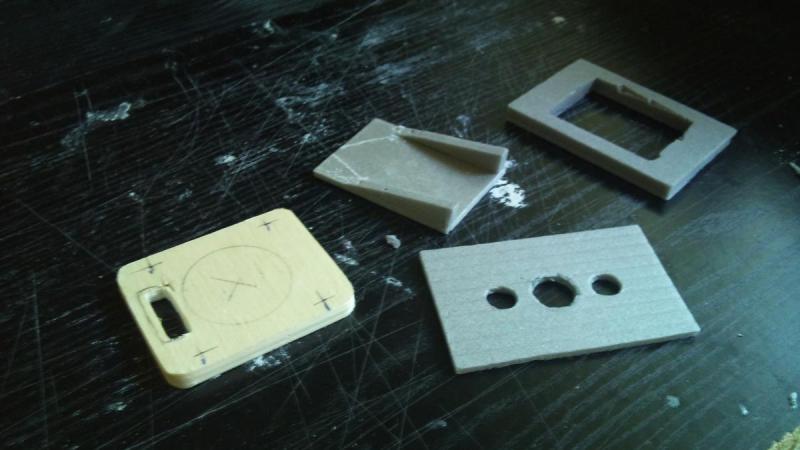

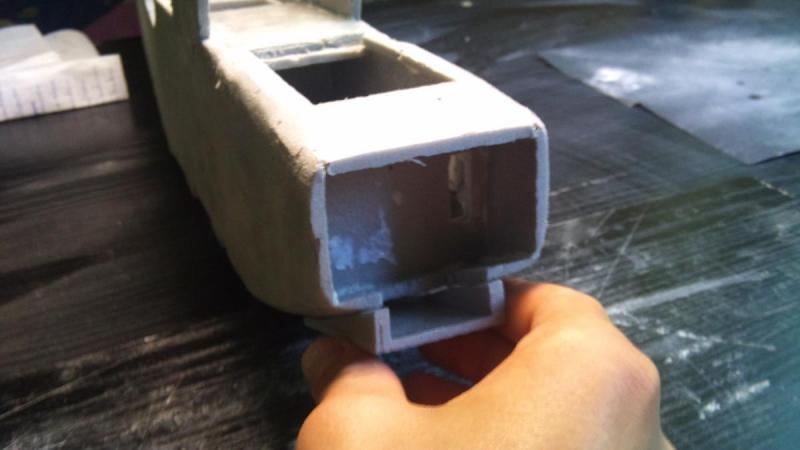

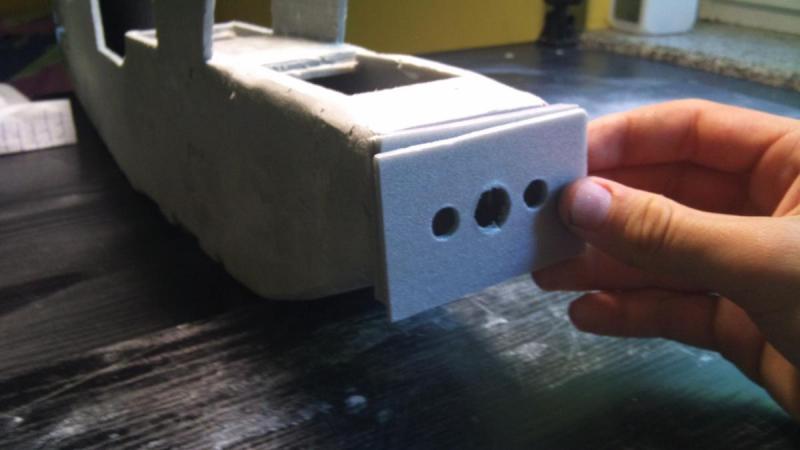

Zrobiłem też wręgę silnika z dwóch sklejonych płyt sklejki 3mm ''cytrusówki''. Z tej racji zamówiony silnik będzie wystawał, dlatego zająłem się wykonaniem przedłużenia maski

Przy okazji wpadłem na pomysł zrobienia wlotu powietrza

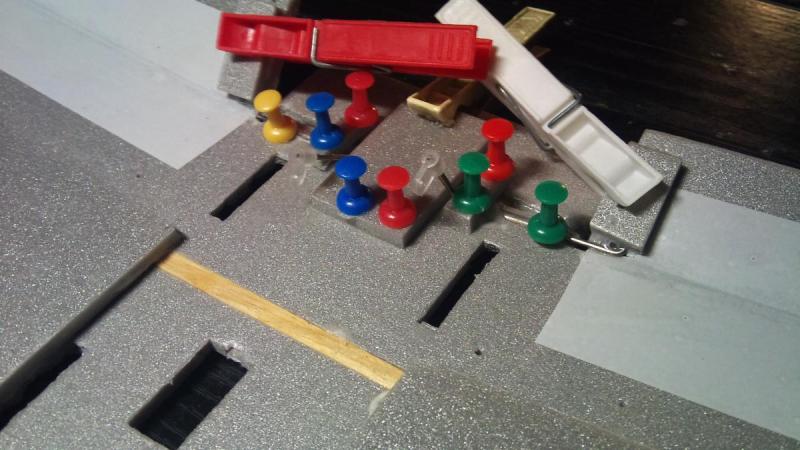

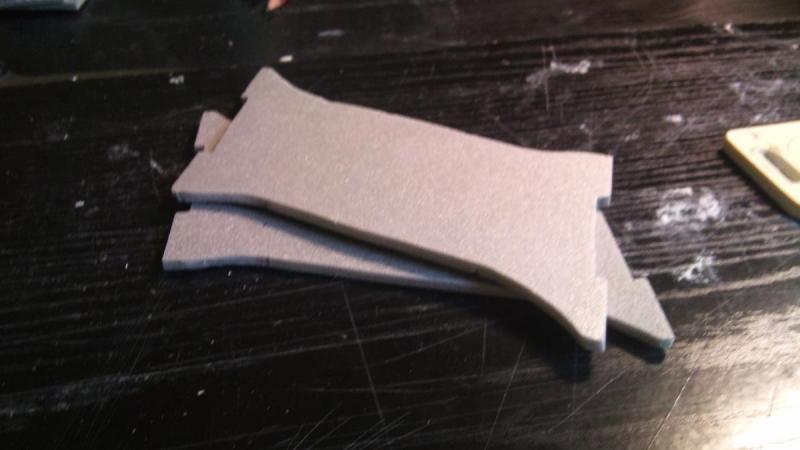

A na koniec łączenia skrzydeł



Swoją drogą czemu ich nie lubić (dwupłatów) są małe, zwrotne i niczego im nie brakuje



[Sknera771]

Jakoś zawsze źle mi się kojarzyły, coś w nich mi nie pasowało ;-) takie nieproporcjonalne, wysokie i nie mają tej smukłości. Nie są szybkie jak stoją ;-)

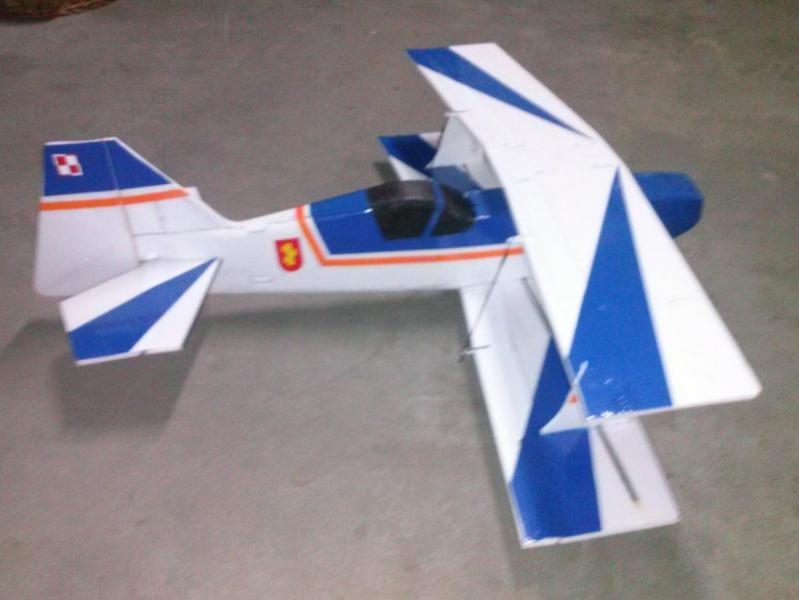

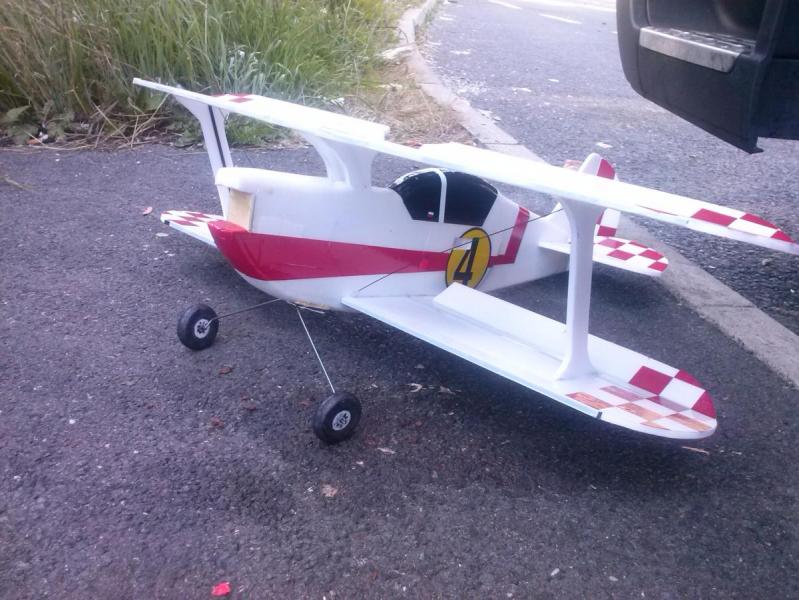

Ale to co pokazał kolega Miro wygląda świetnie!

[Elkojote]

Będziesz malować na czerwono ???

[MZWBPiotr]

Mam drobne zastrzeżenie co do silników Emax budget.



Posiadałem takowy w Rwd 5.



1.Okropnie kiepska jakość wykonania.

2. Słaby wał

3. Słabe łożyska, nie trzeba gonić kretów żeby zrobić luzy. Ja swoje wykończyłem gołymi rękami :/ (wymiana pomogła)







PET 1:0 Jacek





Widzę, że nie tylko ja tnę sobie palce przy byle okazji

[modelarz115]

Będziesz malować na czerwono ???

Nieee - dlaczego pytasz?

[Masło]

JA zawsze uwielbiałem dwupłatowce. Kibicuję.

[Elkojote]



Napisano wczoraj, 22:48

Elkojote, dnia 26 Lip 2014 - 22:16, napisał:

Będziesz malować na czerwono ???

Nieee - dlaczego pytasz?

Bo palec miałeś w czerwonej farbie myślałem że mieszałeś w puszcze palcem

[modelarz115]





Bo palec miałeś w czerwonej farbie myślałem że mieszałeś w puszcze palcem

Aaaaaa, to o to chodziło

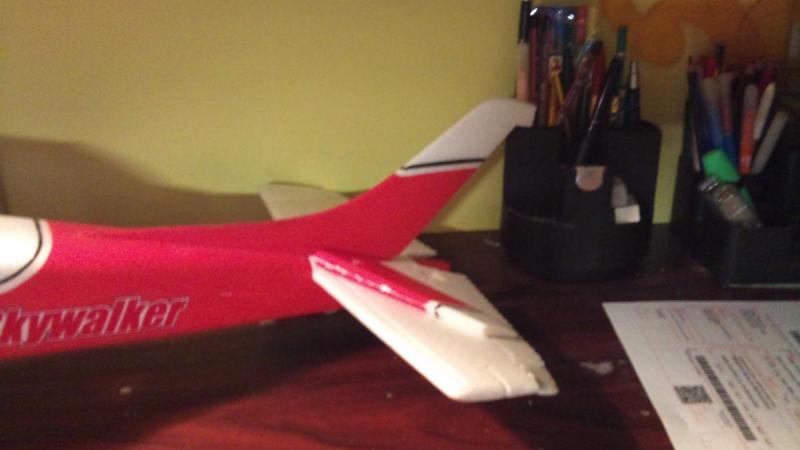

Nie mogłem wysiedzieć jednego dnia w czekaniu na kuriera. Poszedłem więc na szrot i wyciąłem z pewnego wraka co tylko się dało

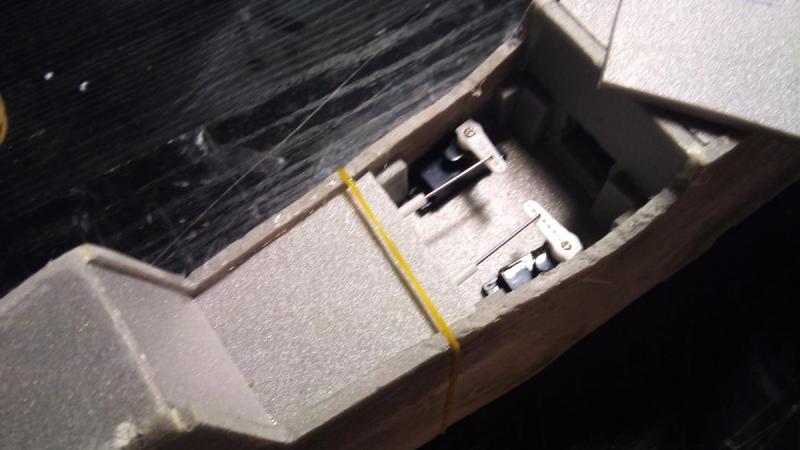

Tym sposobem mając już zamontowane popychacze, serwa i orczyki zabrałem się za kabinę pilota - pierwotnie nieco inaczej ją sobie wyobrażałem



Edit.

Wie ktoś może czym go malować? Jak się okazało w testach spray akrylowy topi piankę. Zastanawiam się nad jakąś farbą wodną nałożono natryskowo pistoletem, problem w tym, że nie wiem czy pokryje taśmę pakową z której mam zawiasy

[TeBe]

Do malowania używaj sprajów RC Styro. One nie rozpuszczają pianki.

[miro-er1]

albo znacznie wydajniejsze sa i wiekrze w praktikerze  ECO REWOLUTION nie topi depronu bo ja maluje i jest w puszce 400ml a RC styro 150ml zawsze mozesz tez pomalowac takimi farbami od malowania scian tez takimi maluje i jest ok

ostatnio malowalem bezbarwnym z ECO REWOLUTION, 26 zl placilem za puszke w praktikerze

mozna je spotkac takze w leroy marlin

[modelarz115]

Dziś rano kurier doręczył mi taki oto twór...

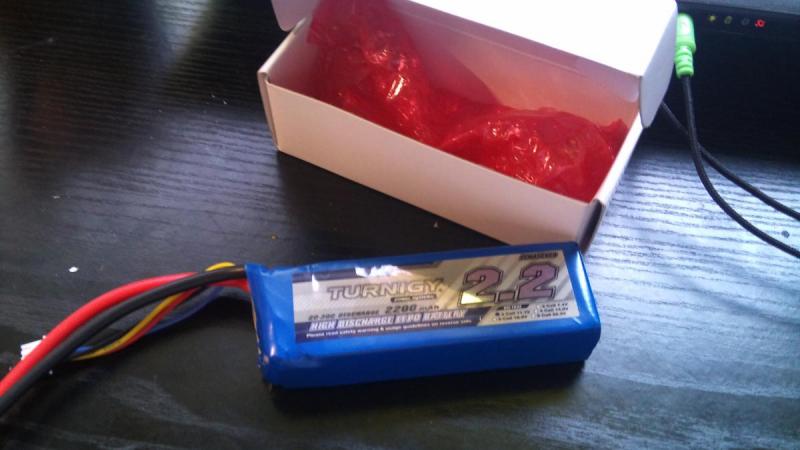

...potem listonosz przyniósł mi to

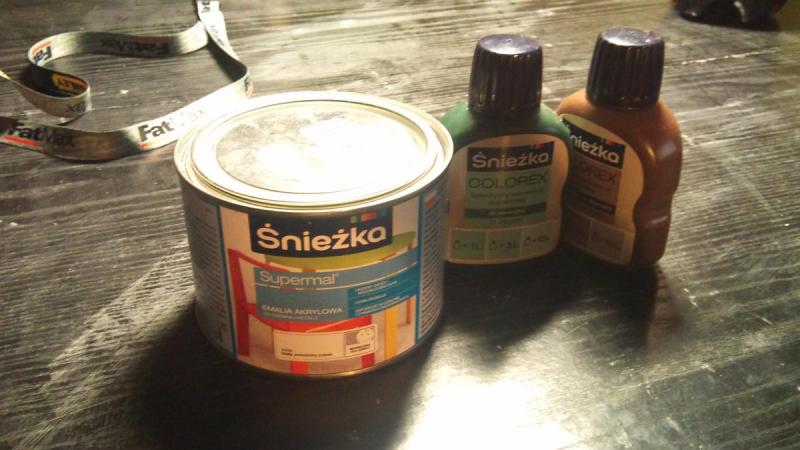

W markecie budowlanym dokupiłem to i jeszcze kilka rzeczy

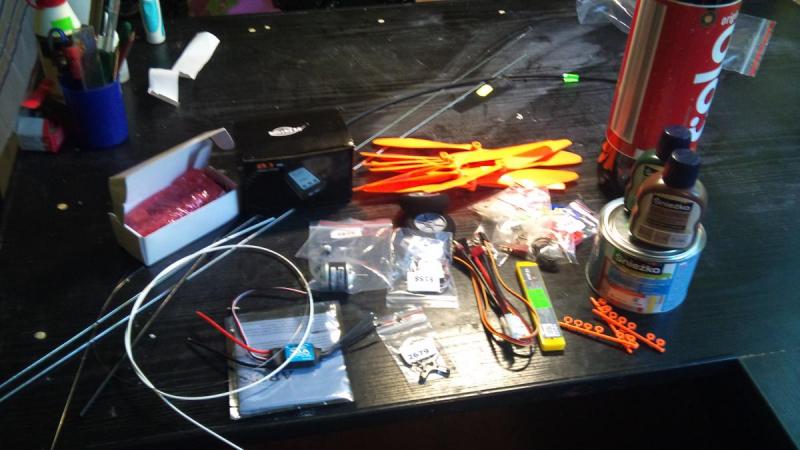

a potem moje biurko wyglądało tak



.......więc zacząłem kończyć model

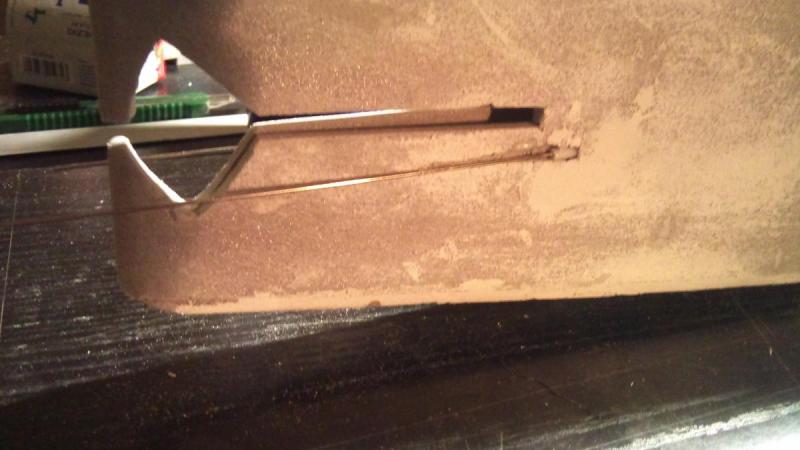

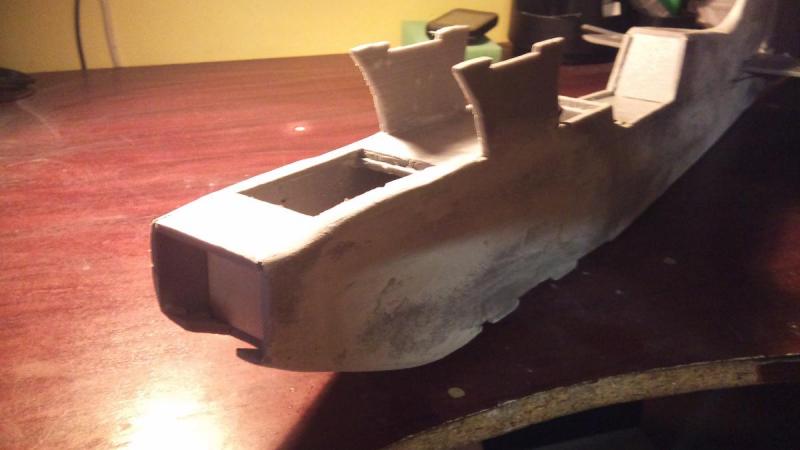

Najpierw zabrałem się za szpachlowanie mordki,

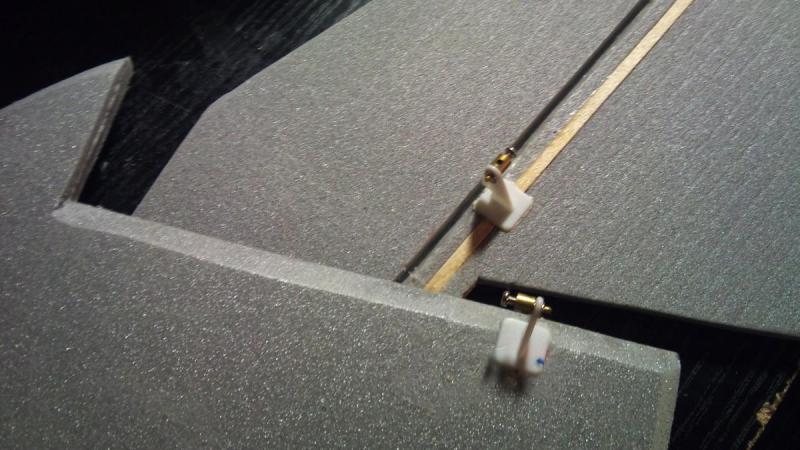

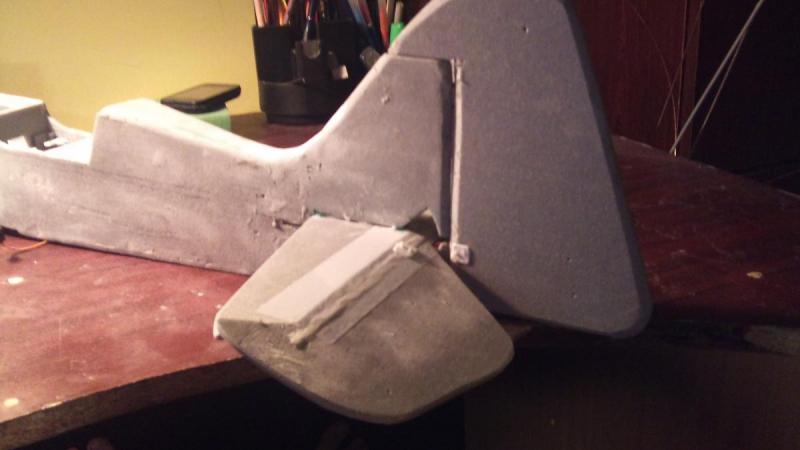

później wziąłem się za ogon



a na koniec (tuż przed 23) zrobiłem sterowanie lotek



Hmmmm, ciekawe jak skończy się ta historia

[Elkojote]

Czym szpachlujesz ?? Będziesz oklejał papierem na wkol czy tylko malował ??

[modelarz115]

Czym szpachlujesz ?? Będziesz oklejał papierem na wkol czy tylko malował ??

Szpachluję zwykłym gipsem budowlanym (6 zł za 2 kg). Dziś zrobiłem próbkę malowania. Powłoka wyszła na tyle mocna/twarda że, oklejanie nie jest konieczne.
