Szybowiec DLG MiMi

Recommended Posts

Cel: budowa pierwszego treningowego szybowca DLG na początek zabawy w Discus Launch Gliders



Model buduję na podstawie planów, które można otrzymać za darmo wysyłając maila na adres podany na stronie http://www.f3k.nl/index.php?id=3



Ponieważ nie znam się na laminowaniu postanowiłem zbudować tanim kosztem konstrukcyjny model DLG aby sprawdzić czy tego typu latanie mi się spodoba i odpocząć trochę od kombatów ;-)

W mailu od autora planów otrzymujemy kilka plików pdf. Wybieram MiMi Build-up Wing i plan podzielony od razu na kartki A4. Rozpiętość MiMi to 1m.



Po sklejeniu kartek powycinałem większość elementów:






Pozdrawiam,

Krzysiek

  • Upvote 1

Share this post


Link to post
Share on other sites

Wycinanie formatek papierowych żeber to chyba nie najlepszy pomysł. Po naklejeniu/odbiciu tak wąskich elementów do balsy można uzyskać odchylenia kształtu bo papier zacznie się zakrzywiać.

Upchaj sobie żeberka na kartce na wysokość deski (10cm) i wtedy obrabiaj balsę jeśli nie robisz tego na bloczku.

Share this post


Link to post
Share on other sites

Po powrocie z wakacji lecę dalej z budową. Z selekcjonowanej balsy powycinałem większość klocków:






Podsumowanie zakupów będzie na końcu ale oprócz desek balsowych kupiłem od razu listewki sosnowe 6x3mm, rurkę węglową cienkościenną 4mm (zamiast pręta 3mm, który jest w planie), drut 0,5mm z którego będą popychacze schowane w rurce, 1m folii termokurczliwej i śrubę nylonową M3.



Pozdrawiam,

Krzysiek

Share this post


Link to post
Share on other sites

Wyciąłem sklejkowe elementy kadłuba, trochę powierciłem i zacząłem klejenie:









Otwór na nylonową śrubę mocującą skrzydło nagwintowałem przy pomocy śruby metalowej o tym samym rozmiarze.



Pozdrawiam,

Krzysiek

Share this post


Link to post
Share on other sites

Witam, będę się przyglądał gdyż sam się zastanawiałem na budową "MIMI". Możesz napisać jaka to rurka węglowa? może być 4mm/2mm?

@Magilla mógłbyś napisać dokładniej (łopatologicznie) jak dokładnie wycinać z balsy?

Share this post


Link to post
Share on other sites

Moja ma 4mm/3mm - trzeba walczyć z wagą ogona ale jakbym miał 4/2 to bym jej użył ;) Może spróbujesz go powiększyć do 1,35m albo 1,5m i zrobić mu lotki? To taka luźna propozycja... Ja wycinałem żebra naklejając wycięte szablony papierowe na balsę - sporo czasu mi to zajęło.



Pozdrawiam,

Krzysiek

Share this post


Link to post
Share on other sites



@Magilla mógłbyś napisać dokładniej (łopatologicznie) jak dokładnie wycinać z balsy?

Chodziło mi o to aby nakleić papierowe szablon na balse w jednym kawalku a nie wycinać każdy pojedynczy.

Tak wąski szablon papierowy jest wiotki i po przyklejeniu na balsę może okazać się że żebra będą zdeformowane - nawet gdy tego okiem nie widzimy.

Najlepiej robić żeberka na bloczku ale w tym przypadku może to być dosyć cięzkie.

Share this post


Link to post
Share on other sites

Czyli w sumie dobrze zrozumiałem :)

Na razie wolę jestże nie budować powiększonych modeli bo za sobą mam tylko 2 piankoloty, a MIMI byłby pierwszym balsowcem z oklejanymi skrzydłami.Troszkę szkoda że tych lotek nie ma, napisz jaki osprzęt planujesz.

Share this post


Link to post
Share on other sites

Mała aktualizacja prac przy kadłubie, który wygląda teraz tak:






Osprzęt musi być mikro - serwa przymierzę w sklepie, pakiet chyba zrobię z akumulatorków AAA, na pewno muszę kupić najmniejszy czyli 3-kanałowy odbiornik do Tg9x http://hobbyking.com/hobbyking/store/__10625__HobbyKing_GT_2_2_4Ghz_Receiver_3Ch.html



Pozdrawiam,

Krzysiek

Share this post


Link to post
Share on other sites

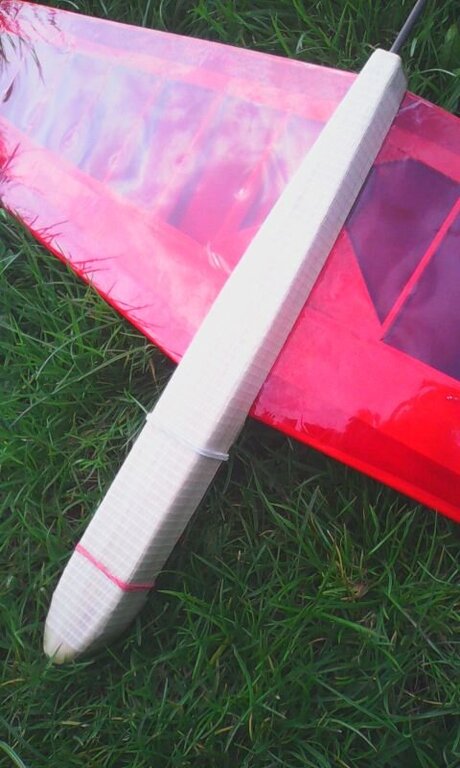

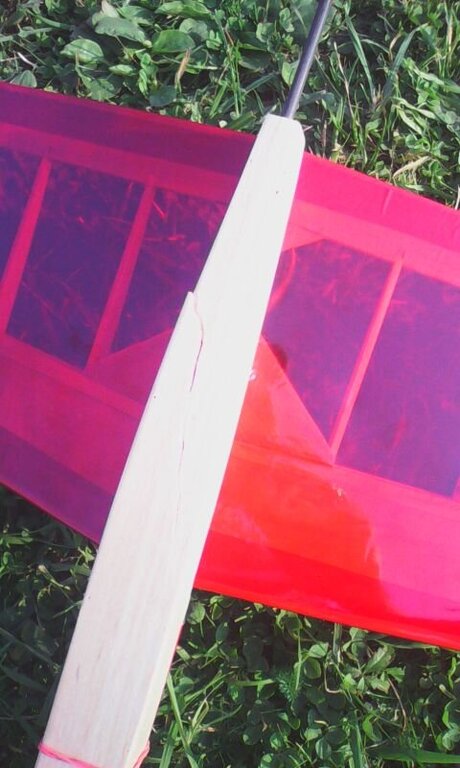

Główna część kadłuba polakierowana lakierem bezbarwnym czeka na wyposażenie:






W międzyczasie rozpoczynam budowę skrzydła:






Pozdrawiam,

Krzysiek

Share this post


Link to post
Share on other sites

Dzięki. Też jestem ciekaw czy waga wyjdzie właściwa... Na razie połówki skrzydła nabierają kształtu:






Pozdrawiam,

Krzysiek

Share this post


Link to post
Share on other sites

Kupiłem najmniejsze serwa 5g, usunąłem mocowania na śruby i wkleiłem klejem polimerowym do kadłuba - weszły na styk:






Zastanawiałem się czy nie kupić HS-40 - są trochę mniejsze i lżejsze ale model z założenia miał być tani w budowie.

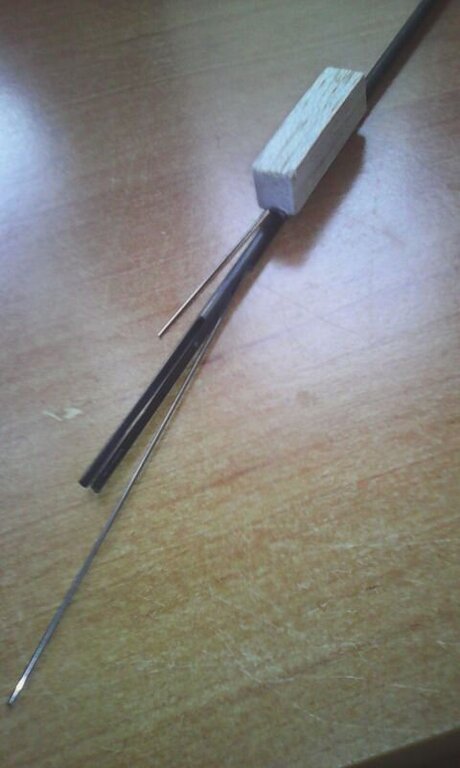

Poza tym popracowałem trochę nad ogonem i popychaczami sterów:






Odbiornik będzie zamocowany w klapce zamykającej kadłub, w przedniej części powinien też zmieścić się pakiecik. Pod skrzydłem zostało miejsce na jakiś mały logger:






Pozdrawiam,

Krzysiek

Share this post


Link to post
Share on other sites

Cześć

Jak widzisz jest ciasno i wychodzi że dołożyć na przód parę gram trzeba będzie :( zakładam że nawet dużo robiłeś przymiarki ze skrzydłem

Share this post


Link to post
Share on other sites

Zobaczymy, ciasno jest ale zmieszczę wszystko z przodu. U Ciebie widziałem część wyposażenia pod skrzydłem, mam też cieńszą rurkę węglową, deski balsowe były ważone, mam zamiar jeszcze stateczniki wyażurować. Skrzydła jeszcze nie skończyłem, wolno mi to idzie... A jak sobie poradziłeś z kołkiem przez którego jedna połówka skrzydła jest cięższa?



Pozdrawiam,

Krzysiek

Share this post


Link to post
