RASCAL SIG

[sławek]



Trafił mi się nie dokończony mały biały kruk  Raskal firmy Sig o rozpiętości 124cm

Modelik był budowany przez poprzedniego właściciela 6lat...i jak widać poniżej chyba się koncepcje w trakcie jego budowy zmieniały

Na szczęście nie był jeszcze niczym kryty poza usterzeniem więc ułatwia mi to jego remont/odbudowę/dokończenie



W planie mam zamiar go pokryć Skyloftem więc nie będzie wykończony jak pierwowzór z prześwitującymi elementami krycia co dawało mu niezaprzeczalny urok -trudno .

Ale prawdopodobnie rozmieszczenie kolorystyki zachowam z pierwowzoru .

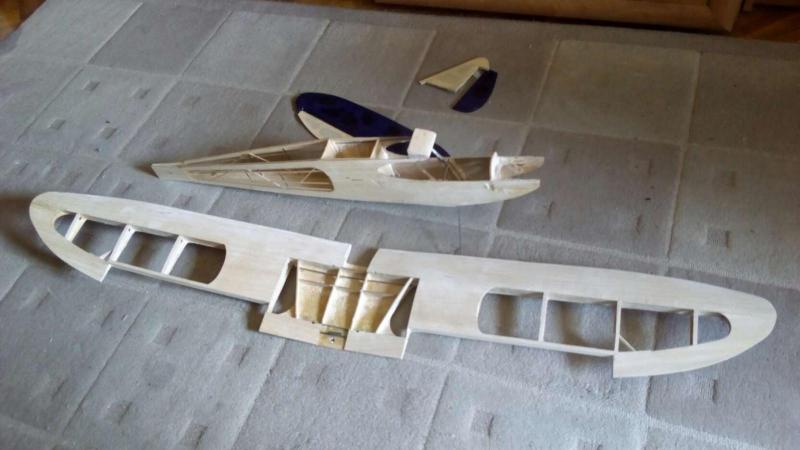

Poniżej fotki stanu aktualnego

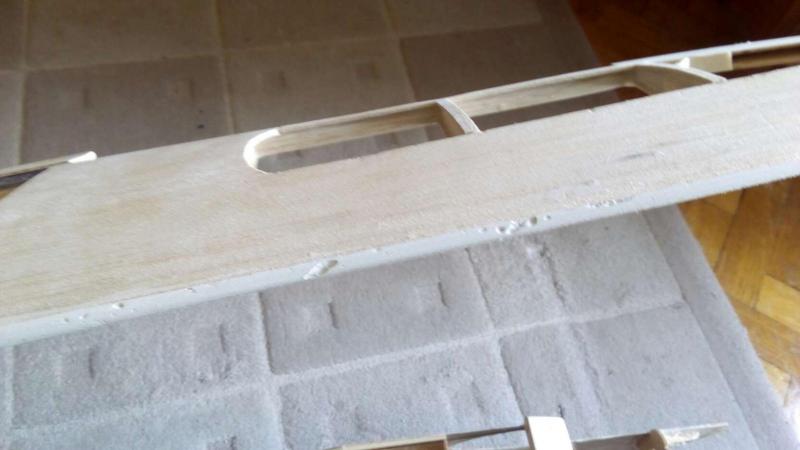

W sumie na zdjęciach wygląda to gorzej niż się wydaje ,najwięcej pracy będzie przy skrzydłach  gdzie czas powyginał balsę  zwłaszcza zapadając ją na spodzie końcówek skrzydła - jedna mała wręga załatwiła by to bez problemu ,teraz zobaczymy na ile uda mi się to wypchać, chcę stosować szpachlę jako ostateczność.

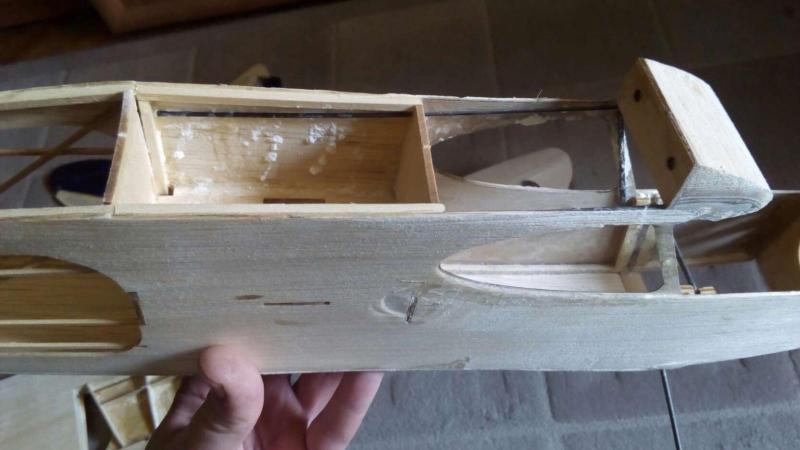

Z kadłuba wywalę te  patyczki z burt -ładnie się prezentują pod przezroczystym kryciu nie wiele wnosząc do konstrukcji .

Zastąpię je zwykłymi balsowymi wręgami .



PS  niema ktoś planów tej wersji ? nie są mi niezbędne ale dla porównania by się przydały .



[dziobak]

Powinien być taki sam    Rascal-full.pdf

[miro-er1]

bardzo fajny modelik , mialem chec go zrobic. szkoda ze na planie nie ma skanu wszystkich żeberek.

[f-150]

http://www.sigmfg.com/BuildManuals/SIGRC80Rascal.html

[sławek]

Władek dziękuję ,wprawdzie to nie ta wersja  ale przyda się plan do innych celów .



Wojtku znam tego manuala i to jest właśnie ta wersja   ,bardziej mi chodziło o plan całości -jakie kąty zaklinowania  ale to detal



Model jest tak naprawdę nie wiele bardziej skomplikowany od Wicherka (nawet profil skrzydeł podobny)  ale tak udziwnionego wykonania niespotkaniem .

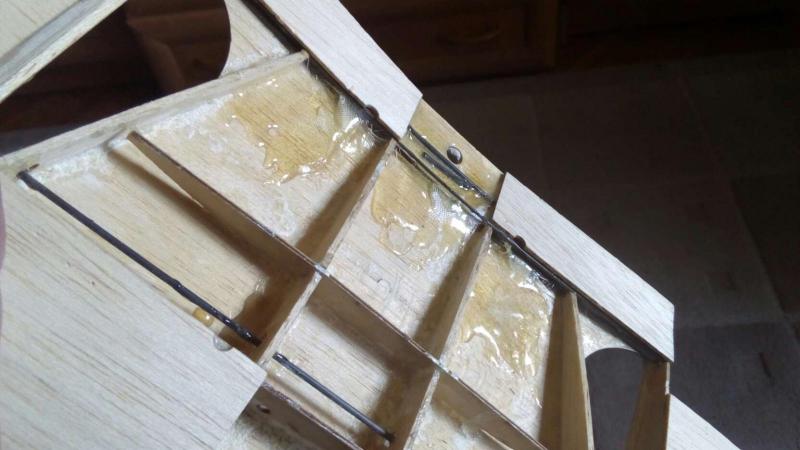

Poprzedni budowniczy prawdopodobnie chciał go wykonać pod spalinkę i nie żałował żywicy (widać wyżej na fotografii skrzydła ) przez co skrzydło jest ciężkie  i trudne ,ba!  niemożliwe do wykonania większych poprawek  (a jest tam trochę baboli...)



Zrobię z nim co się da ale biorę pod uwagę wykonanie nowych skrzydeł od podstaw ....

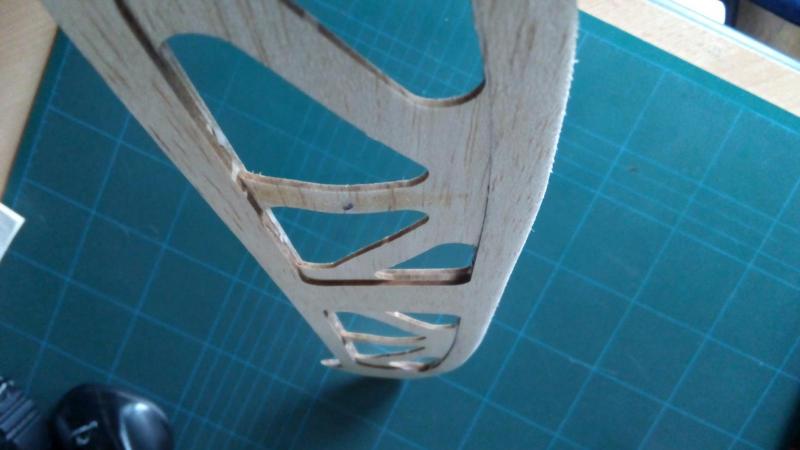

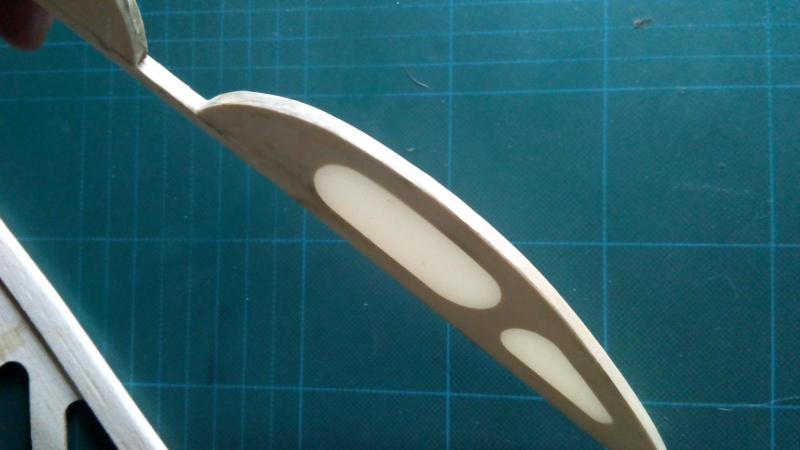

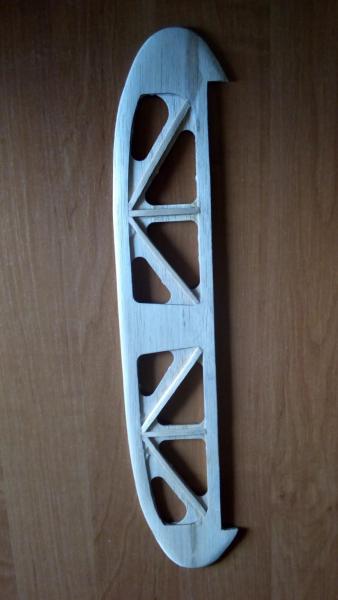

Na razie zdarłem folię z usterzenia,"wyprostowałem te "śmigło", wkleiłem usztywnienia  i nadałem im natarcie i spływ bo były "kwadratowe"



Jak widać i tu nie żałował ktoś kleju ...

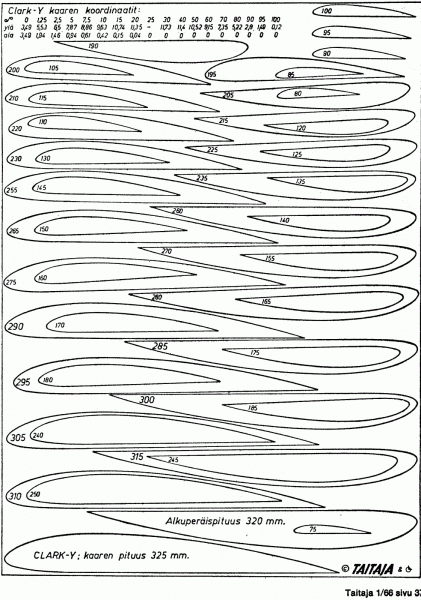

Mirek znając profil można łatwo wykreślić resztę wręg , a że to profil wicherkowy  sam papcio Schier opisał jak łatwo wykreślić różne wielkości tego profilu (w "ABC modelarstwa"   na pewno ,w "Miniaturowym Lotnictwie" być może )

To chyba było mniej więcej tak

[mayster8405]

Ciekawy modelik

Mam plany Rascala 55" który jest w dwg a  który mi się " wykoleił' i nie wiem co to jest. Może ktoś z Was sprawdzi? co są warte. Z tego co wyczytałem  to CNC

Rascal_55inch_plan.zip

 Mam jeszcze profile Clark Y 12%

który trzeba "zapisać jako" i wydrukować na A3 i będą wymiary od 75-325 m/m co 5 m/m.



[dziobak]

Mirek proszę tylko jest 1400 mm ,jeżeli zainteresowany ,zamieszczę więcej   Rascal-140cm_CNC4.pdf    Rascal-140cm_CNC.dwg

 Sory Henryk, pisałem w tym samym czasie

[miro-er1]

Władek o to mi własnie chodziło , ale ten plik DWG nada sie do wycinania na CNC , kolega ma moze by mi dał rade wypalic , pozdrawiam.

dawaj wiecej Władek w pdf tez.

[sławek]

Model nie jest skomplikowany na tyle że potrzebny jest laserek -chyba że lenistwo  (mam tak ostatnio )  bierze górę

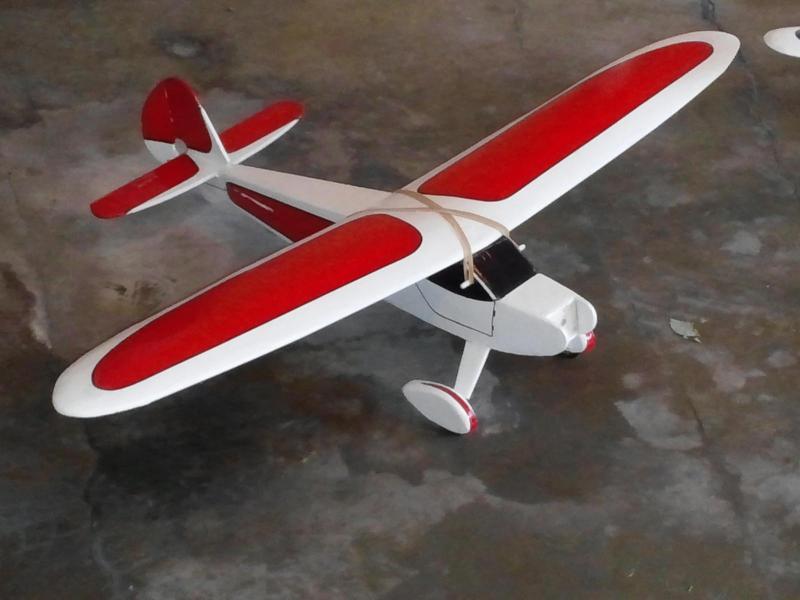

Poniżej zdjęcie z naszego forum kolega Wiatrak (niestety nie aktywny na forum od kilku lat)  ,wówczas 15 letni człowiek popełnił Wicherka w Rascalowych klimatach





http://pfmrc.eu/index.php?/topic/28984-moje-swobodne-uj%C4%99cie-tematu-wicherka-relacja/?hl=rascal

[dziobak]

Masz dalszą cześć w PDF  Rascal-140cm_CNC1.pdf  Rascal-140cm_CNC2.pdf  Rascal-140cm_CNC3.pdf  Rascal-140cm_CNC4.pdf  Rascal-140cm_CNC5.pdf   Rascal-140cm_CNC6.pdf   Rascal-140cm_CNC a4.pdf  Rascal-140cm_CNC (1).pdf

[miro-er1]

Sławek , lenistwo raczej nie, zawsze recznie wycinam , ale od kad kolega kupil sobie laser chetnie bym skorzystał  ,ale pod warunkiem ze nauczyl juz sie korzystac z tego laserka

[mayster8405]

Depronowy Rascal 36" także niczego sobie.

Rascal 36 fold fuselage plans non tiled.pdf

Rascal 36 fold fuselage plans tiled A4.pdf

Rascal 36 fold fuselage plans tiled letter.pdf
