Fly Baby Biplane


cyrax_ojz
 Share

Recommended Posts

zawsze się jakoś broniłem przed samolotami z więcej niż jednym skrzydłem ale w końcu trzeba spróbować



generalnie budowa z tego co pod ręką żeby trochę posprzątać w modelarni :)

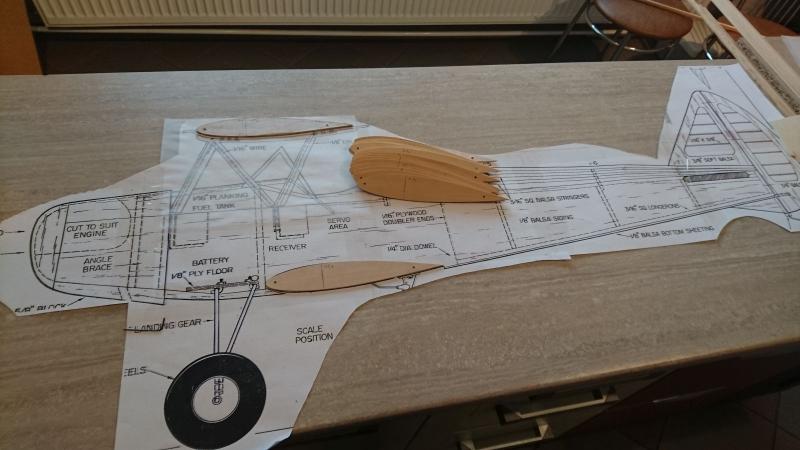

plany



wymiary

rozpiętość150cm+

długość 125cm



waga nieznana

napęd elektryczny

silnik turnigy sk42-50

regulator turnigy tz85

pakiet 6s

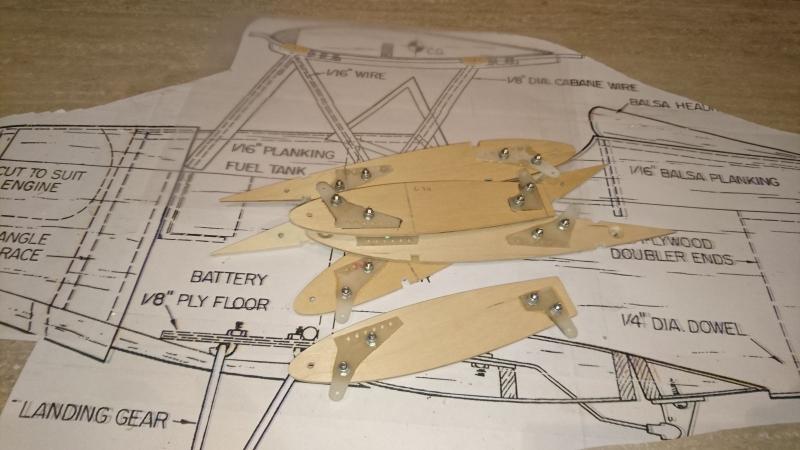

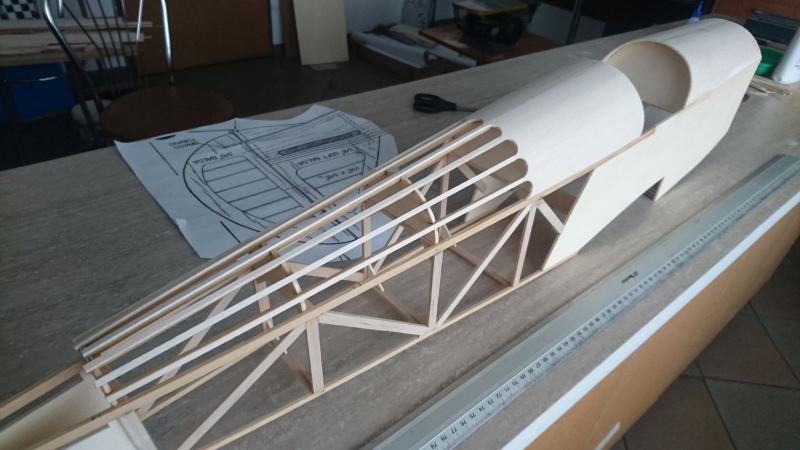

mocowania baldachimu i łączników skrzydeł z laminatowych dźwigni ciałem tylko przykręcić śrubami ale z obawy że gdzieś po drodze zgubie kąty postanowiłem przykleić


dla bezpieczeństwa kilka śrubek

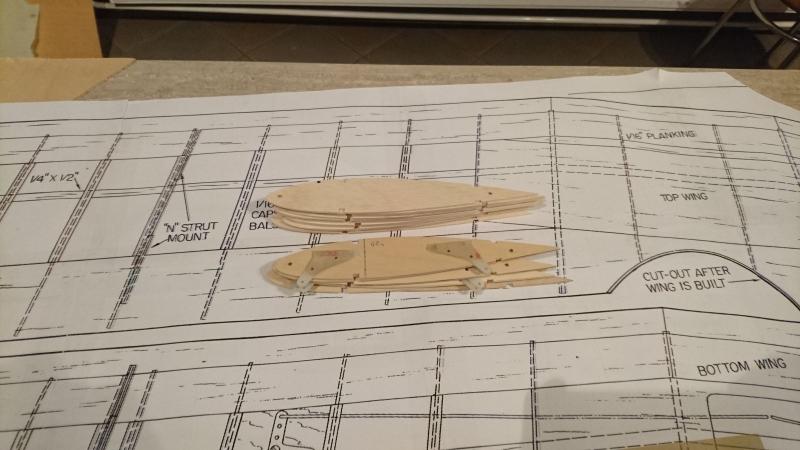

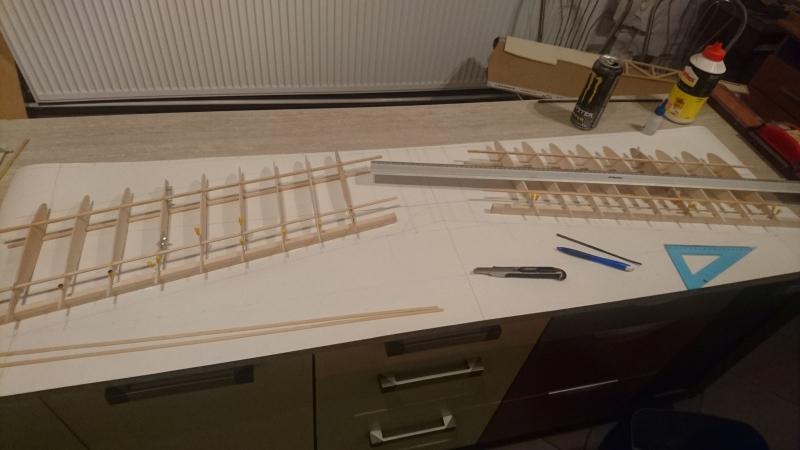

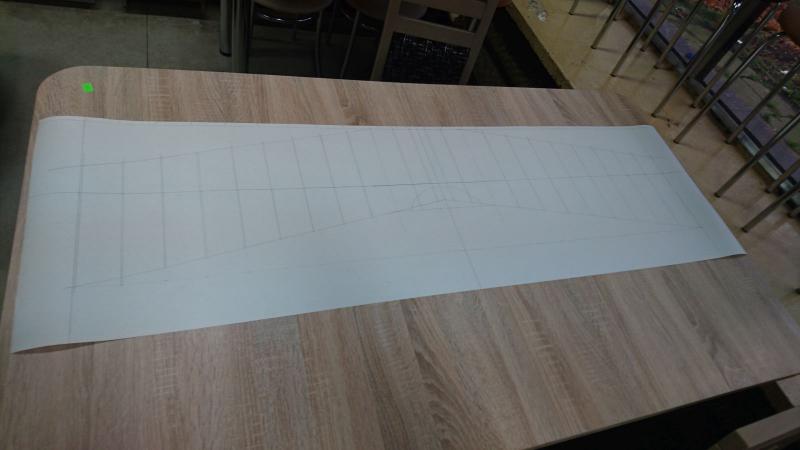

niestety plany podzielone na a4 nie mają za wiele wspólnego z dokładnością i skrzydła trzeba narysować samemu na początek górny płat




łączniki międzydzwigarowe laminowane z 5 warstw sklejki 1mm

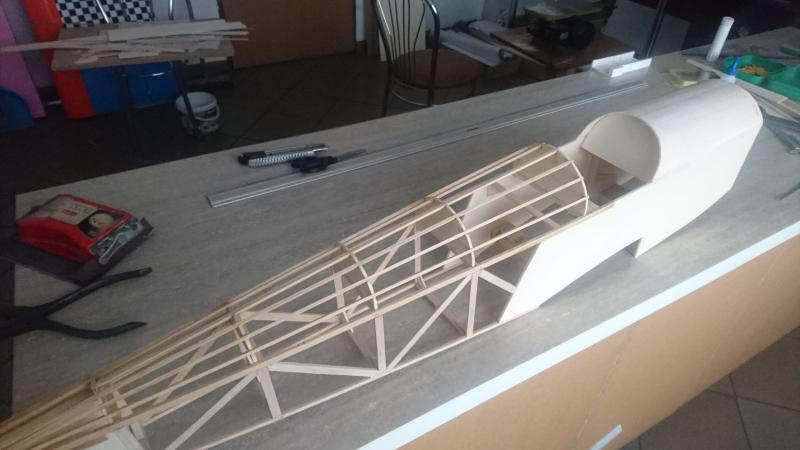

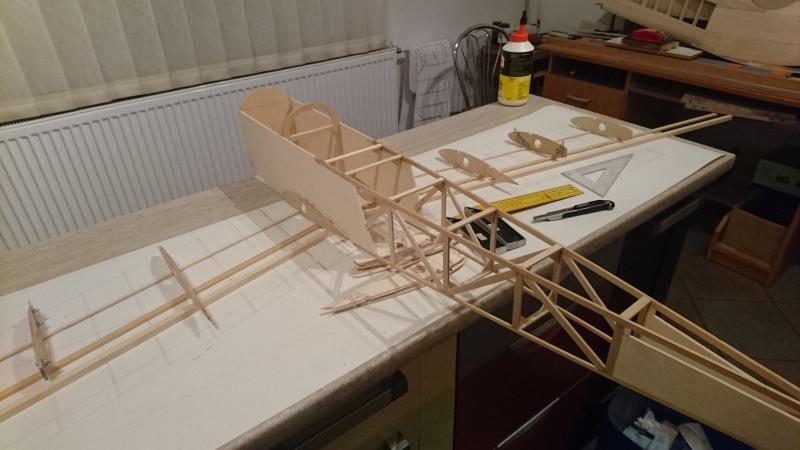

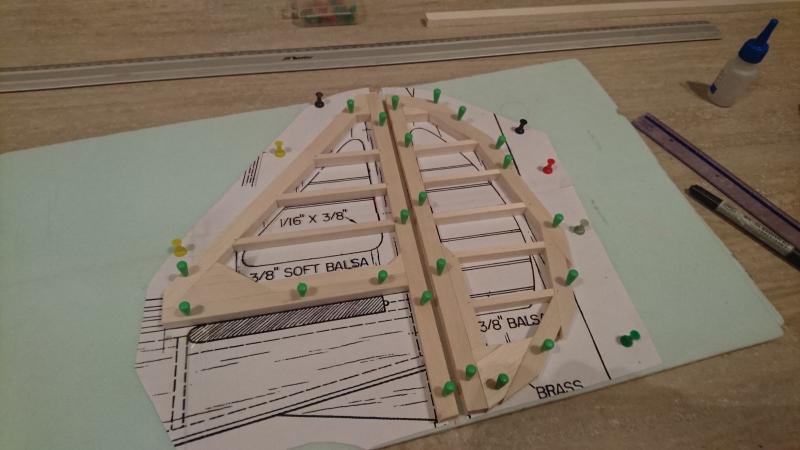

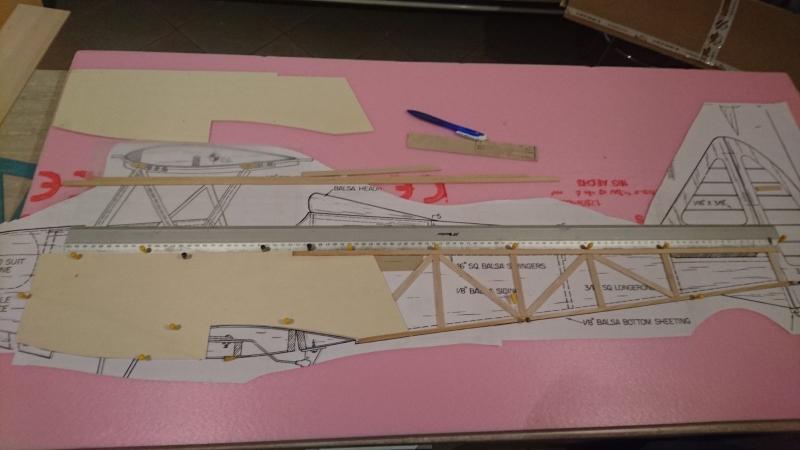

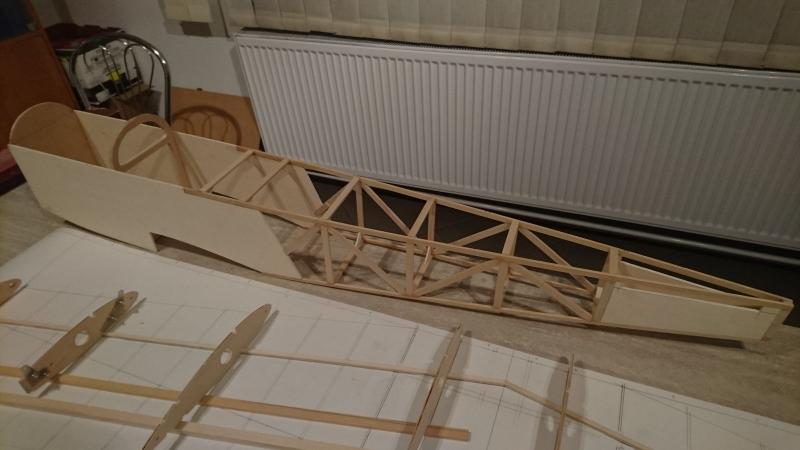

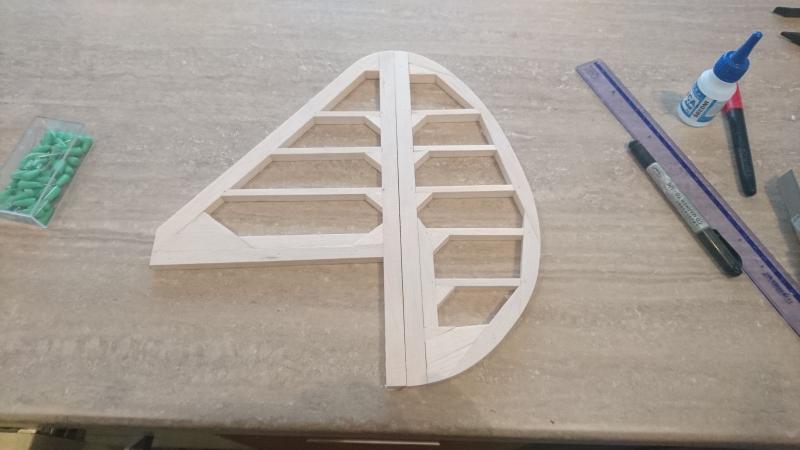

pierwszy boczek trzeba jeszcze dorobić mocowanie pod statecznik poziomy






cdn

Link to comment
Share on other sites

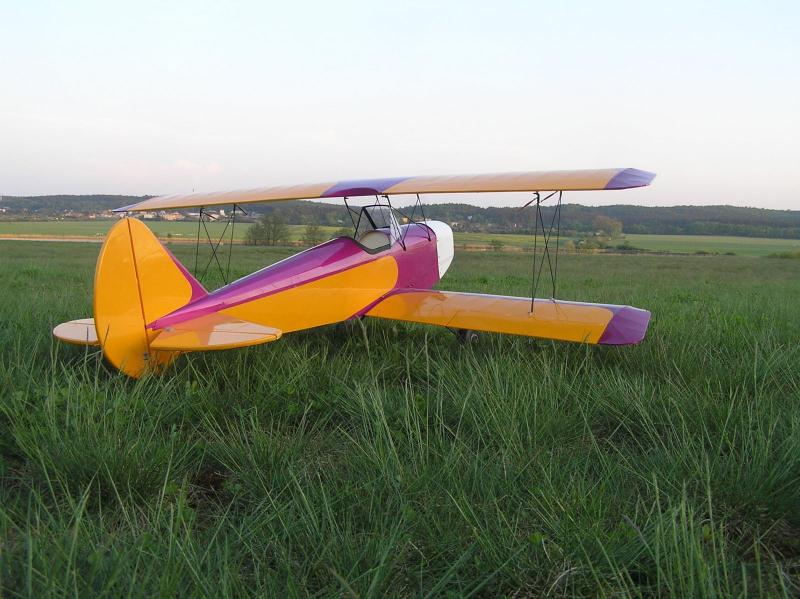

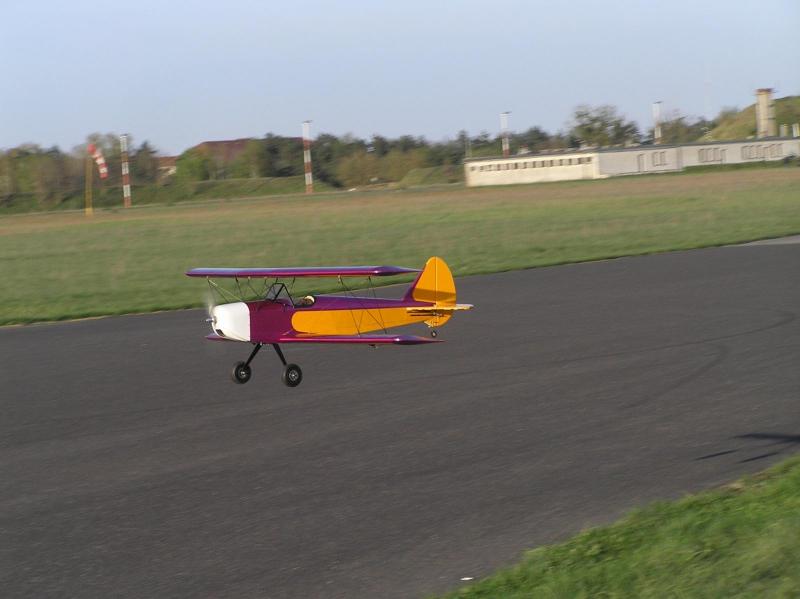

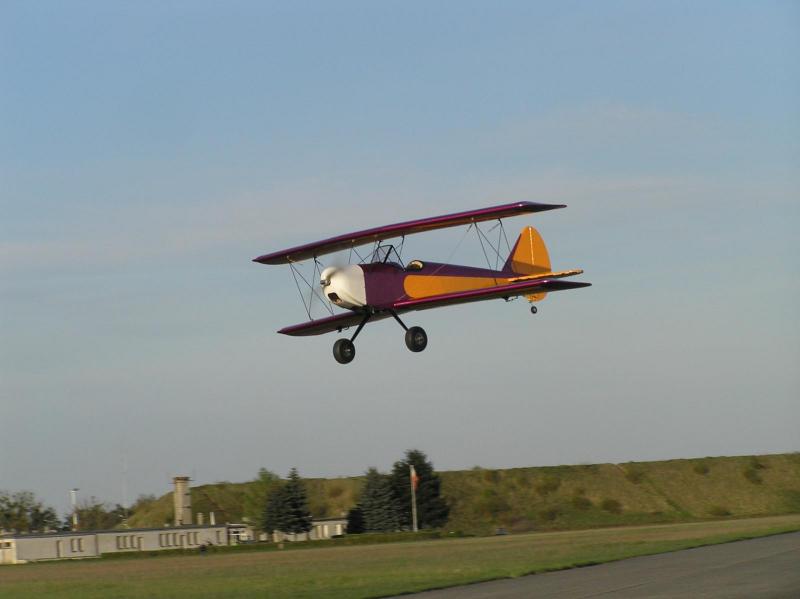

Też w najblizszym czasie ruszam z budową tego modelu. Tylko że u mnie bedzie to przebudowa makiety Fly Baby ( relacja z budowy na forum).Model spalinowy rozp. 200cm. Znudziło mi się już nią latać, tym bardziej że kadłub już jest, a w budowie inna makieta.

Powodzenia w budowie.

Link to comment
Share on other sites

Ciekawie się zapowiada, trzymam kciuki i podglądam.

.... tylko ten napęd :( ... ale jak to mawiają: "jeszcze się taki nie narodził, co by wszystkim dogodził", wybrałeś elektryczny to będzie ekologiczny ;)



Powodzenia.

Link to comment
Share on other sites

osobiście chciał bym większego na spalinie ale z planami problem 1/3 są dostępne ale to dopiero 2,2m a jak już robić to musiało by być 2,7-3m rozpiętości



zakup planów w usa i powiększanie nieco mnie zniechęciło a sam nie narysuje całego





zobaczymy jak będzie się latać mniejszym może jeszcze przyjdzie czas na większego





tymczasem początek górnego płata




Link to comment
Share on other sites

CD.

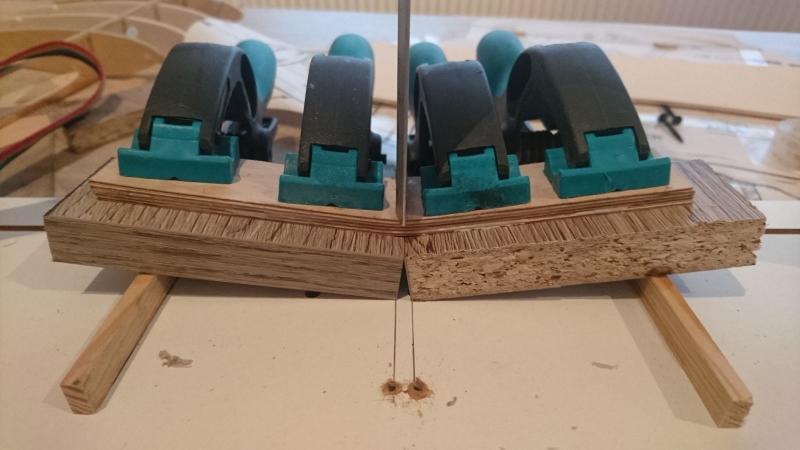

łączniki z 5 warstw sklejki 1mm

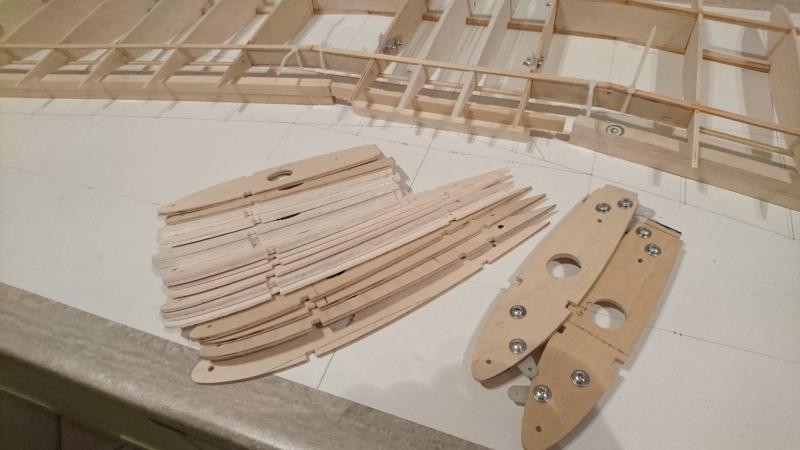

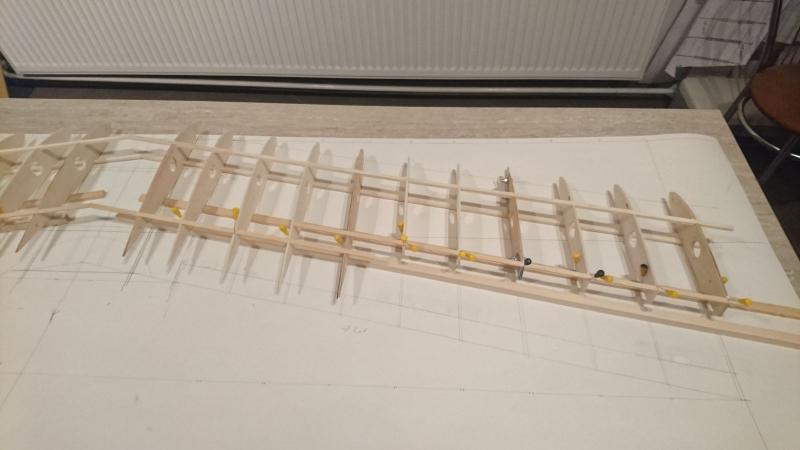

podczas schnięcia łączników powstały żeberka dolnego płata

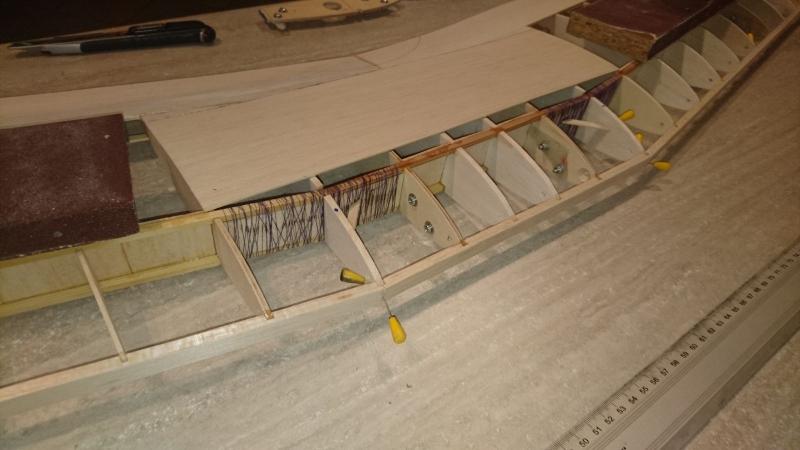

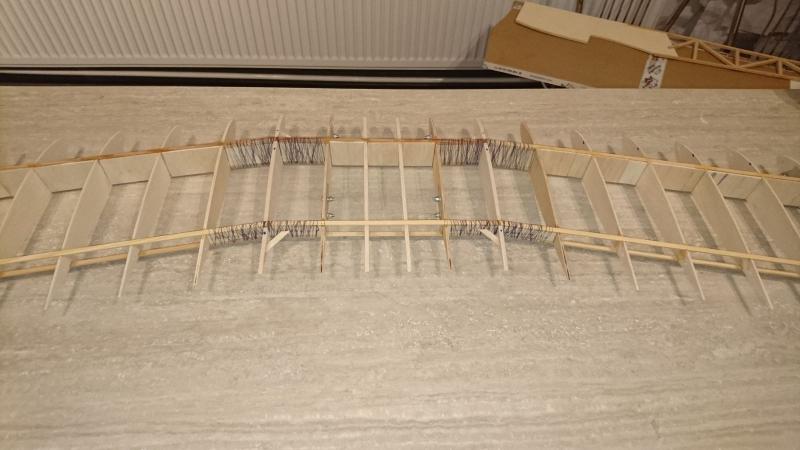

trochę nici

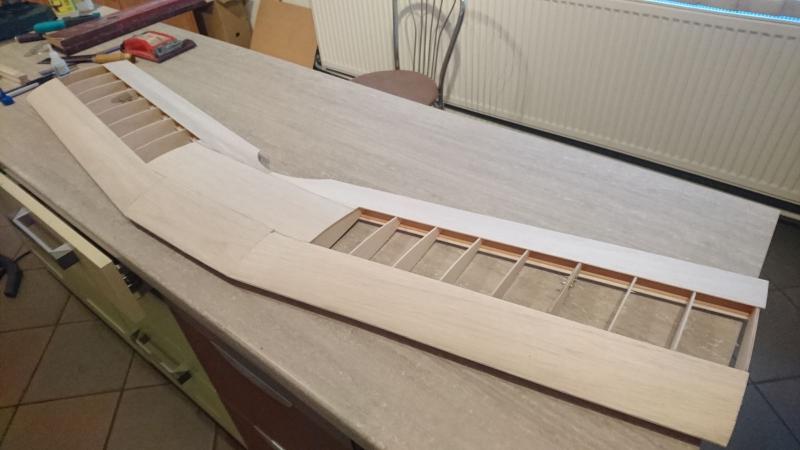

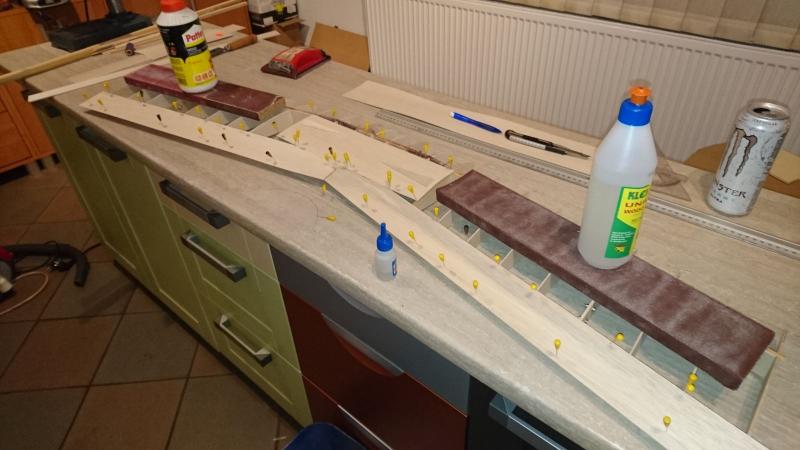

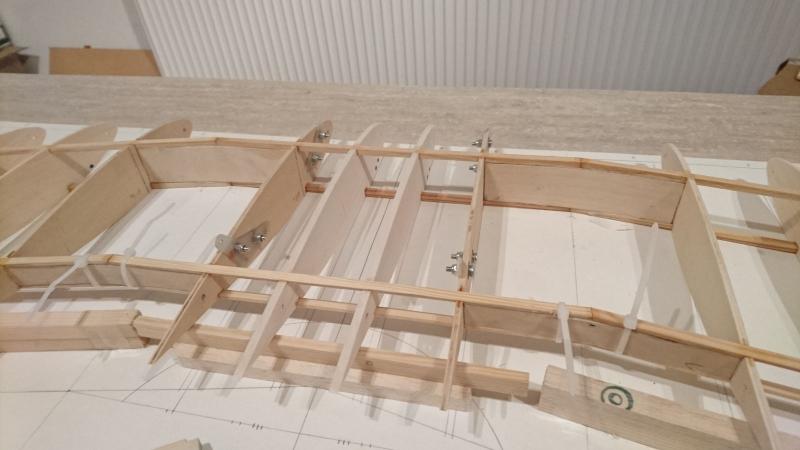

nieco poszycia dla usztywnienia całości przed kesonem







przygotowania pod keson i trzeba jeszcze nieco zeszlifować


Link to comment
Share on other sites

Adamie do piękna jeszcze daleko :) ale oblot możemy zrobić u ciebie przy okazji otwarcia sezonu 2018 B)

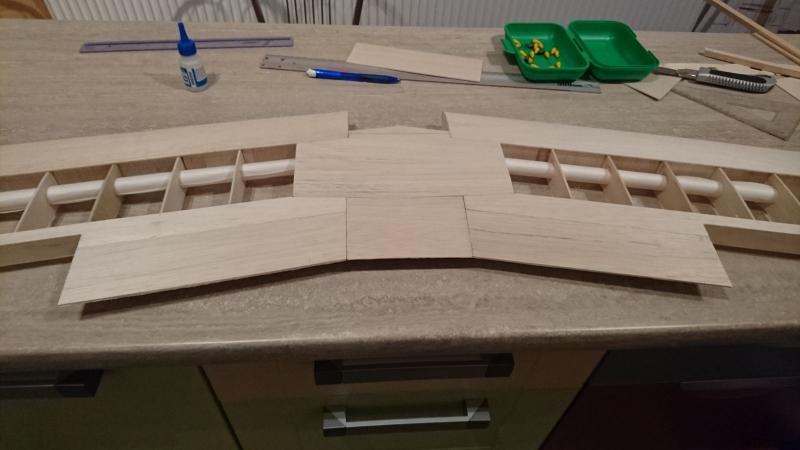

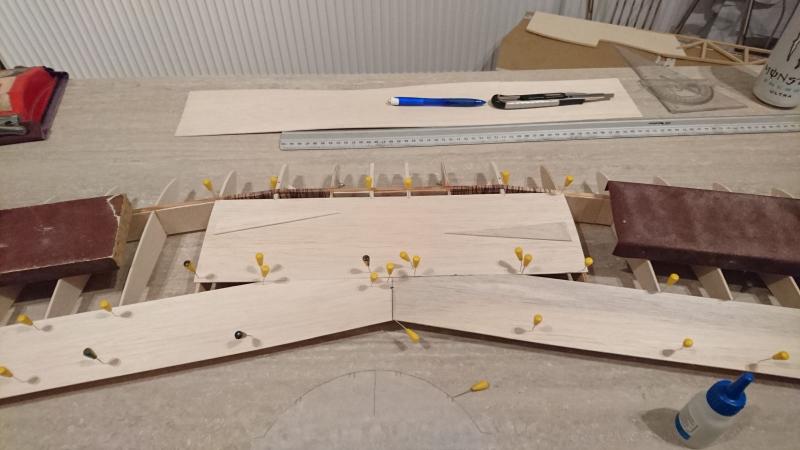

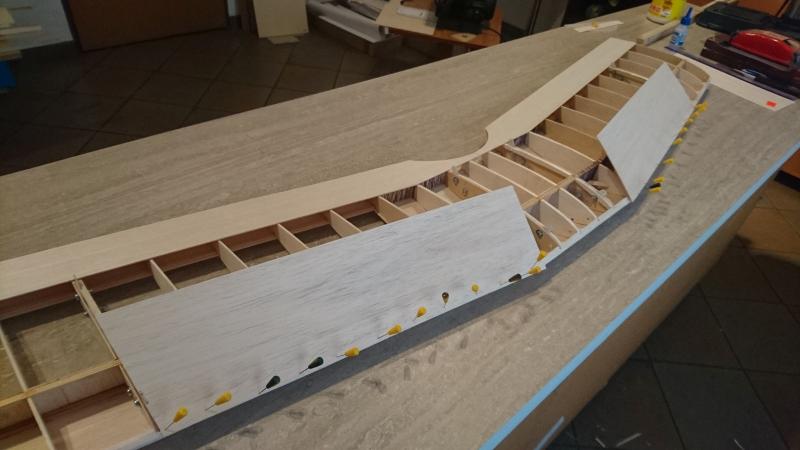

góra pierwszego płata przyklejona

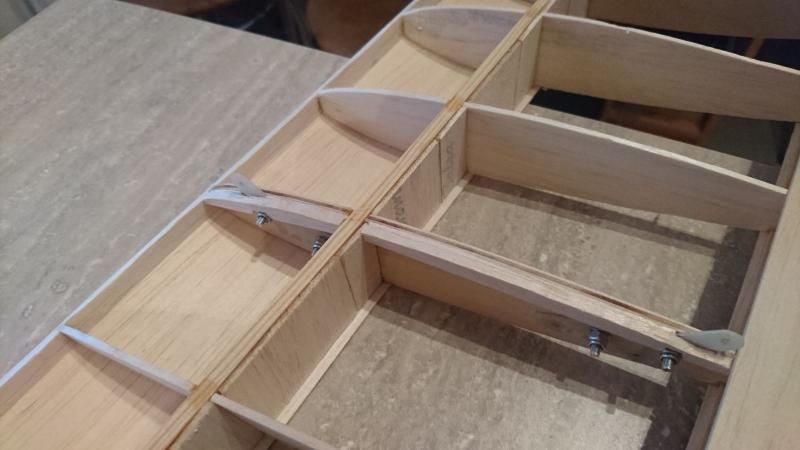

pogrubienie w miejscu laminatowych końcówek

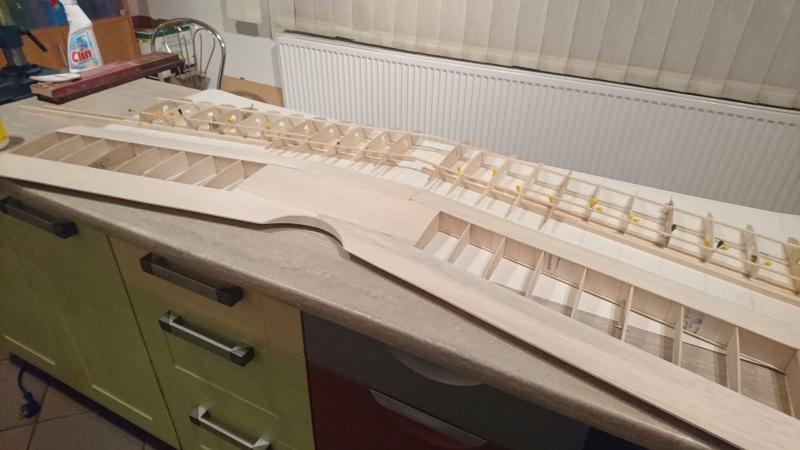

no i zaczynamy drugą stronę








Link to comment
Share on other sites

Najgorsze jeszcze przed Tobą, czyli uświadomienie sobie, że zrobiłeś skrzydło i jesteś w połowie robienia skrzydeł :D

No i przygotuj się na dobrą zabawę z dbaniem o sensowne zaklinowanie skrzydeł względem siebie, to potrafi być wyjątkowo denerwujące.



A tak poważnie, to zanim zdecydowałem się na swojego dwupłata:

http://pfmrc.eu/index.php/topic/70963-avro-avian-ju%C5%BC-nie-taki-maly-dwuplacik/

 to rozważałem właśnie wykonanie modelu z tych planów co Twoje.

Niestety, nie przemogłem się do robienia tych łamanych dźwigarów i zostałem przy czymś prostszym. Szacun, że się tego podjąłeś :)

Link to comment
Share on other sites

Najgorsze jeszcze przed Tobą, czyli uświadomienie sobie, że zrobiłeś skrzydło i jesteś w połowie robienia skrzydeł :D



Dlatego dwupłaty omijałem zawsze szerokim łukiem :)







No i przygotuj się na dobrą zabawę z dbaniem o sensowne zaklinowanie skrzydeł względem siebie, to potrafi być wyjątkowo denerwujące.

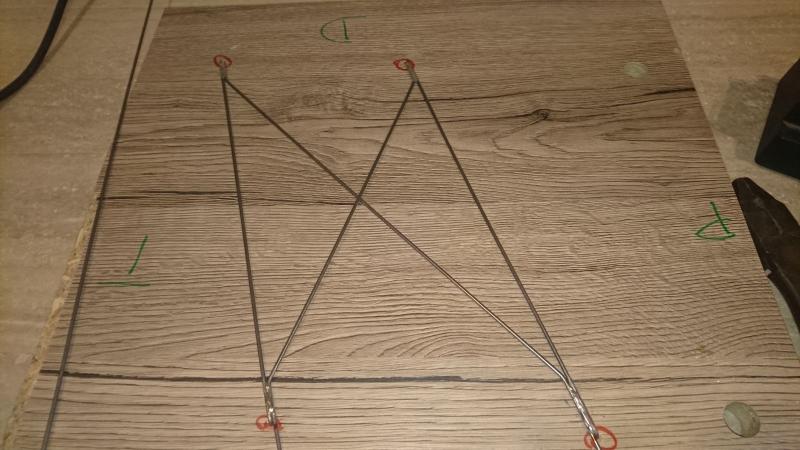

mam to przeniesione na kawałek płyty wiórowej który robi za szablon z wywierconymi otworami tak że w teorii wyginam drut pod kątem 90* wkładam w otwór i lutuje z drugim wsio równo



teoria jednym zobaczymy w praktyce co z tego wyjdzie :D



w twoim masz chyba pojedyncze druty to faktycznie ciężko wygiąć 2 identycznie a co dopiero powtórzyć to 3x





Niestety, nie przemogłem się do robienia tych łamanych dźwigarów i zostałem przy czymś prostszym. Szacun, że się tego podjąłeś :)



a to akurat najprostszy etap :) i szybki z górnym płatem więcej zabawy bo dolny łączony już tylko w 1 miejscu

Link to comment
Share on other sites

  • 1 month later...
  • 2 weeks later...

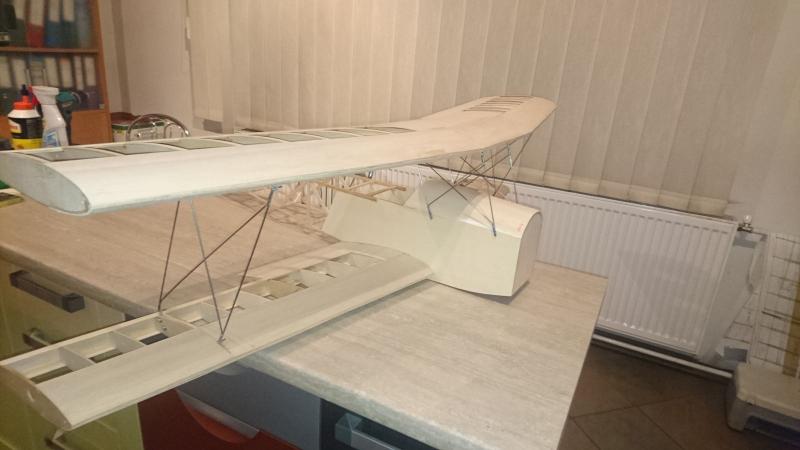

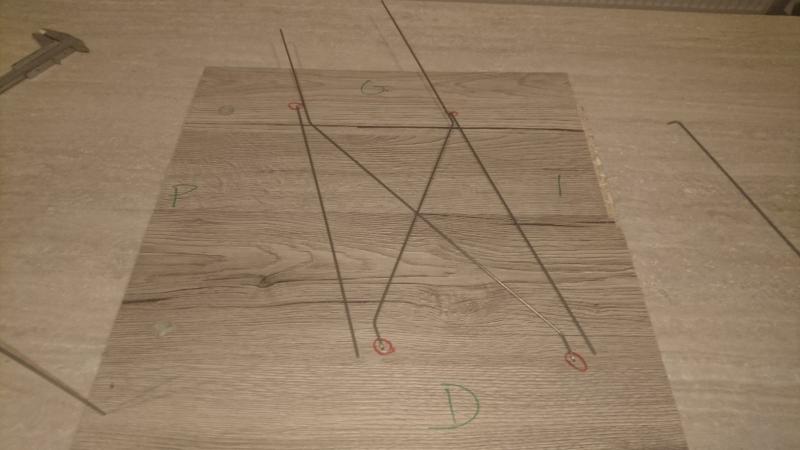

łączniki mam zrobione z 2mm połapane cyną trzeba jeszcze owinąć drutem albo nicią

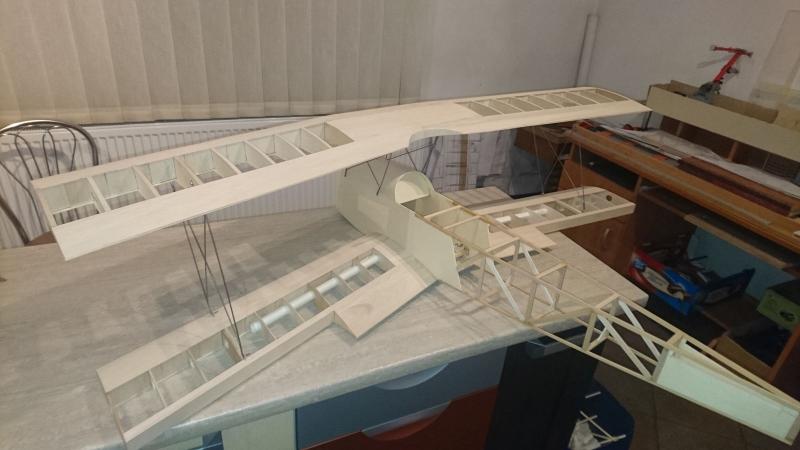

mając łączniki w pionie nie ma opcji żeby górne skrzydło na boki się nie przesuwało dlatego mam zamiar dać jakiś naciąg do kadłuba co by trzymał górę w miejscu



skręcanie nie występuje więc to powinno załatwić sprawę
