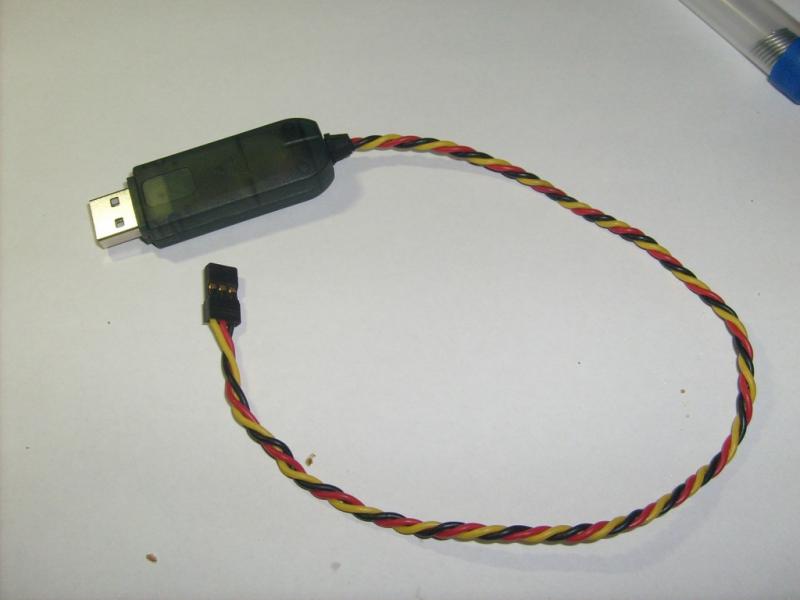

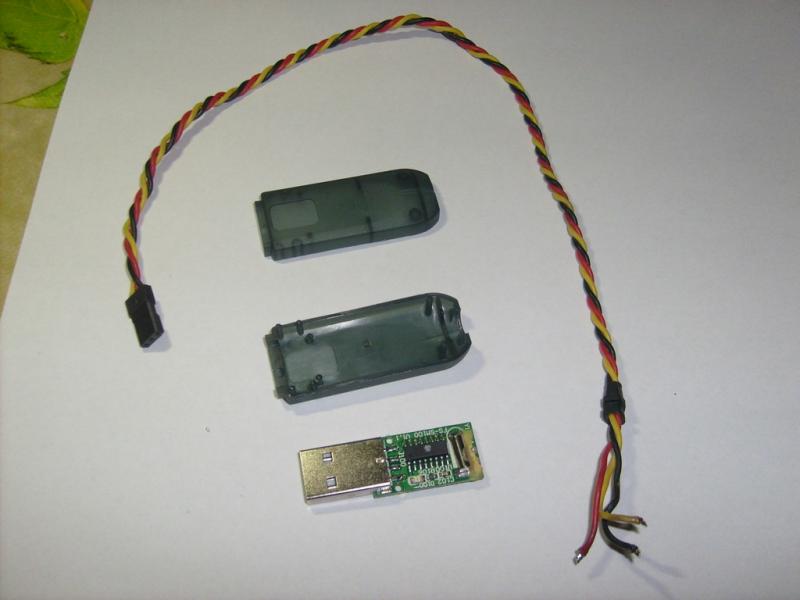

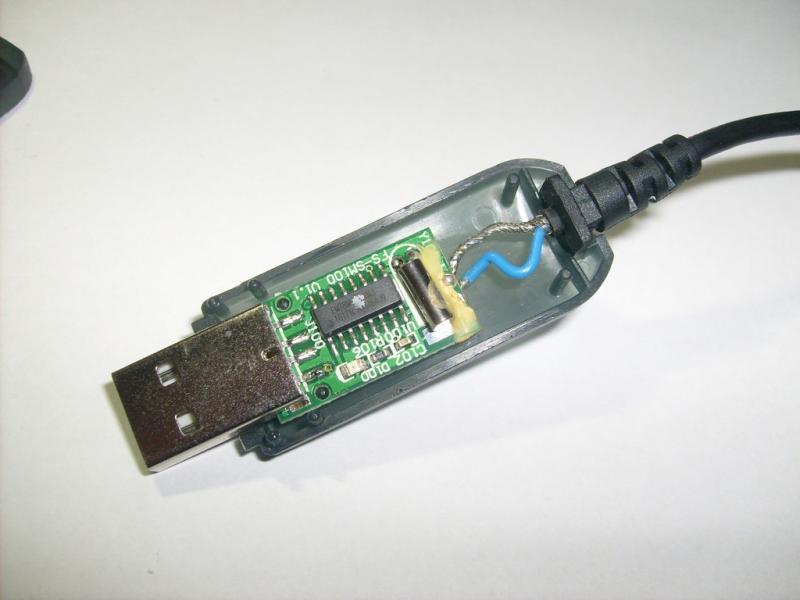

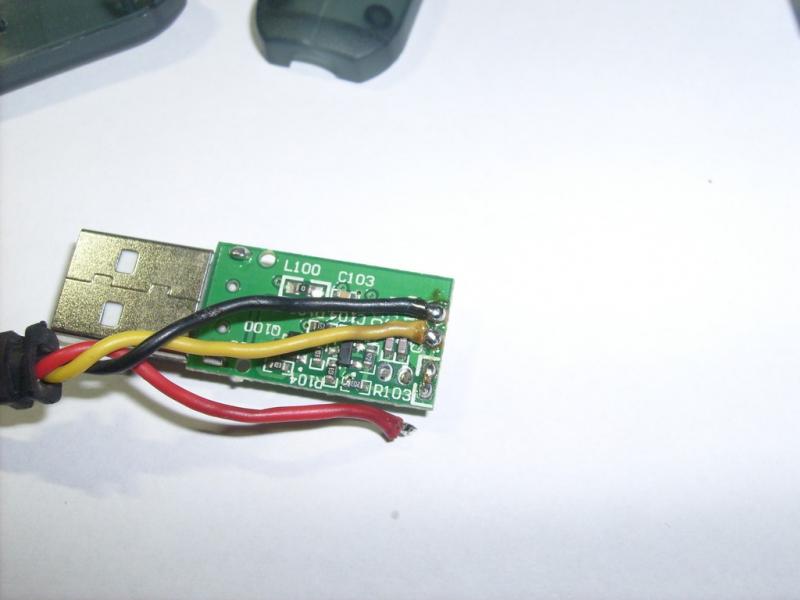

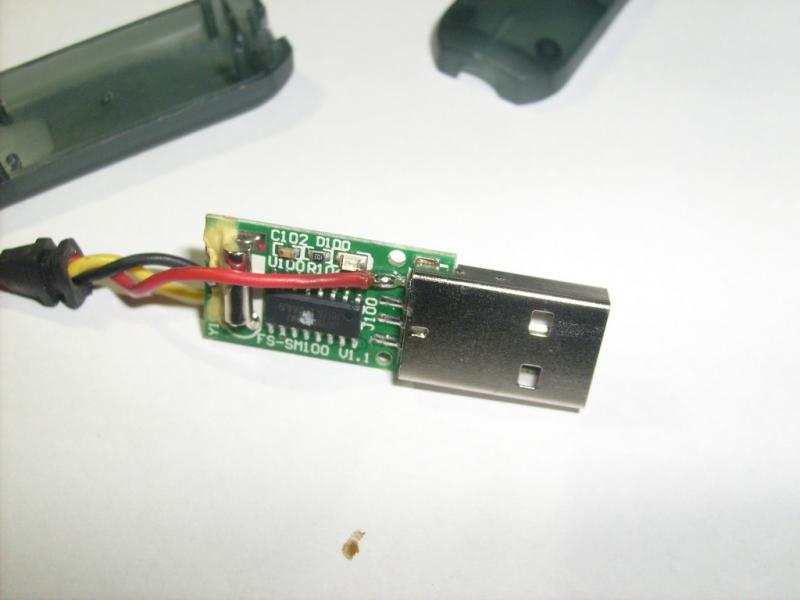

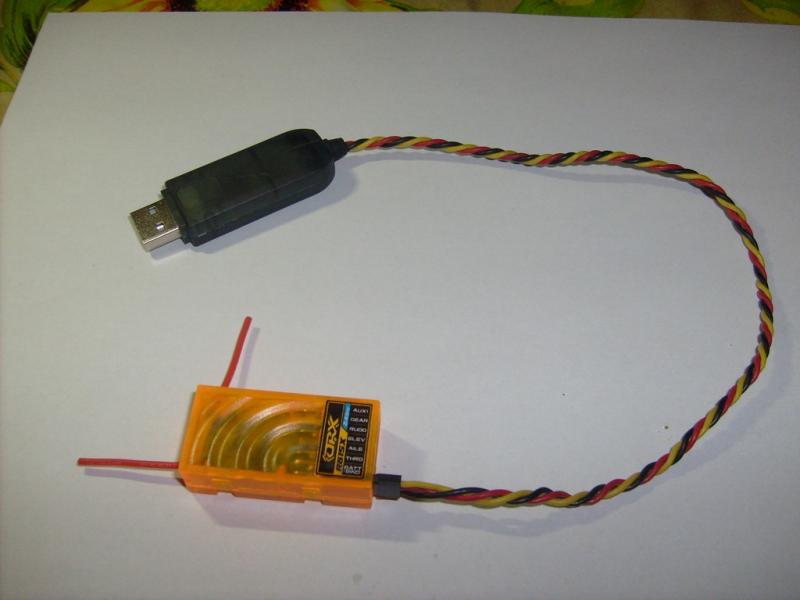

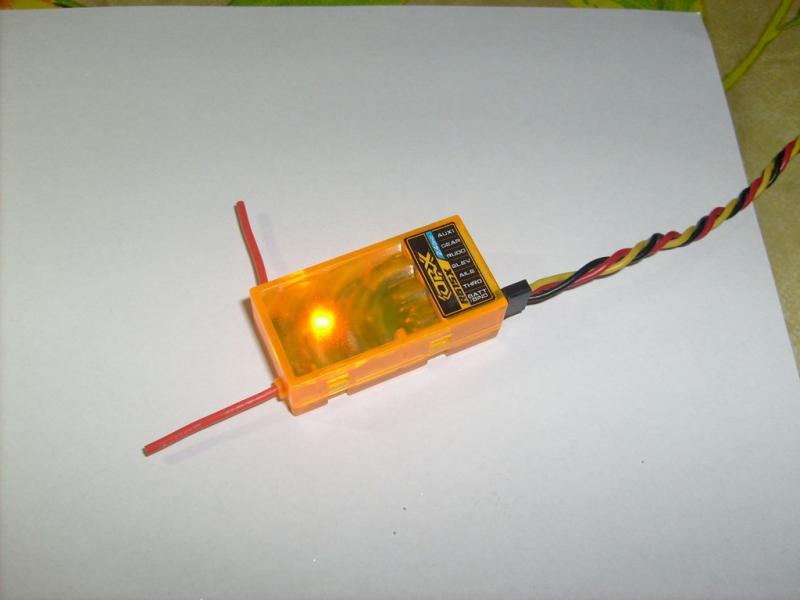

oki188 Posted September 16, 2018 Share Posted September 16, 2018 Witajcie. Jako iż coraz więcej odbiorników stosuje na jednym z wyjść sygnał PPM postanowiłem zaprezentować jak w łatwy sposób możemy wykorzystać ten sygnał by latać bezprzewodowo na ulubionym symulatorze. Do wykonania potrzebujemy: *interfejs symulatora (ja użyłem zakupiony już dawno Flysky) *cynę *lutownicę *przewód np. z uszkodzonego serwa z wtyczką *zbindowany odbiornik z sygnałem PPM na wyjściu No to zaczynamy 1. Interfejs rozbieramy wyciągamy płytkę z przyłączonym kabelkiem i go odlutowujemy 2. W miejsce masy i sygnału wejściowego podłączamy kabelek (minus i sygnał z odbiornika) 3. Zasilanie odbiornika można użyć bezpośrednio z portu USB. 4. Po upewnieniu się czy nie ma zwarć całość zamykamy i gotowe Do testów użyłem zbindowanego wcześniej odbiornika ORX spektrum DSM-X który posiada wyjście PPM Test działania. Od teraz latanie stało się wygodniejsze nie musimy podpinać się w kabelkiem wystarczy dowolny zbindowany odbiornik z sygnałem PPM ------------------------------------------------------------------------ Modyfikacja: V.2 Spotkałem się z problemem że po włożeniu interfejsu z podłączonym odbiornikiem wykorzystującym pin PPM w odbiorniku do bindowania odbiornik od razu wchodził w tryb "BIND". Prostą modyfikacją jest zamontowanie rezystora o wartościach od 1do 2.2kom szeregowo z przewodem sygnałowym do płytki jak na schemacie. Po tym zabiegu podłączony odbiornik już nie wejdzie w tryb "BIND" Link to comment Share on other sites More sharing options...
young Posted September 16, 2018 Share Posted September 16, 2018 bez jaj takie proste i działa ...jestem pod wrażeniem. Link to comment Share on other sites More sharing options...
Tomasso22 Posted November 26, 2018 Share Posted November 26, 2018 Osa jesteś wielki:) Link to comment Share on other sites More sharing options...
Marek_Spy Posted January 1, 2019 Share Posted January 1, 2019 Fajne to jest ale uziemiasz nadajnik z odbiornikiem. Link to comment Share on other sites More sharing options...
miros18 Posted January 22, 2019 Share Posted January 22, 2019 Witam, wykonałem sobie taki zestaw z odbiornikiem podanym w linku niżej, na symulatorze działa mi tylko jeden kanał na zasadzie 0/1. Czyżby odbiornik nie działa mi w PPM? https://abc-rc.pl/product-pol-10023-Mikro-odbiornik-FR-4CH-4CH-PWM-PPM-FRSKY-Compatible.html Link to comment Share on other sites More sharing options...
Marek_Spy Posted January 22, 2019 Share Posted January 22, 2019 Bo to nie moze działać jeden kanał wychodzi a nie suma wszystkich Wysłane z mojego K6000 Pro przy użyciu Tapatalka Link to comment Share on other sites More sharing options...
miros18 Posted January 22, 2019 Share Posted January 22, 2019 Tyle to zrozumiałem że jak odbiornik działa w PPM to wysyła wszystkie kanały, jednym wyjściem, tylko jak zmusić ten odbiornik. Link to comment Share on other sites More sharing options...
Marek_Spy Posted January 22, 2019 Share Posted January 22, 2019 Ciekawe jak autorowi działało, kiedyś to robily multipleksery teraz to pewnie procesor rozdziela. A juz doczytalem odbiornik ma sumę PPM ten nie ma Wysłane z mojego K6000 Pro przy użyciu Tapatalka Link to comment Share on other sites More sharing options...
Bodzioch Posted January 23, 2019 Share Posted January 23, 2019 A na stronie BG nic nie pisze żeby ten odbiornik działał w systemie PPM. https://www.banggood.com/2_4G-4CH-Mini-Frsky-D8-Compatible-Receiver-With-PWM-Output-p-1143300.html?rmmds=search&cur_warehouse=CN Może na stronie ABC jest błąd. Link to comment Share on other sites More sharing options...
oki188 Posted January 23, 2019 Author Share Posted January 23, 2019 Odbiorniki na których testowałem układ miały sumę PPM którą robił procesor odbiornika. Jeśli natomiast nie posiadamy odbiornika z wyjściem PPM możemy wykorzystać zwykły odbiornik z dobudowanym konwerterem. Najprościej zbudować go na Arduino pro mini podaje adres strony ze schematem i wsadem do programowania. http://www.brokking.net/bain_pwm_to_ppm_for_r6b.html Spotkałem się również z bardzo prostym konwerterem ale nie wierzę aby to było takie proste że będzie działać. Dziś nie mam jak ale jutro w Czwartek zbuduje to ustrojstwo i dam znać czy działa. (odpowiedź: NIE DZIAŁA) Pozdrawiam. Link to comment Share on other sites More sharing options...
Marek_Spy Posted January 23, 2019 Share Posted January 23, 2019 A może działać ja bym z każdego kanału dal opornik z diodą Wysłane z mojego K6000 Pro przy użyciu Tapatalka Link to comment Share on other sites More sharing options...
oki188 Posted January 23, 2019 Author Share Posted January 23, 2019 Wróciłem wcześniej niż zamierzałem i na szybko zdążyłem zbudować układ metodą "na pająka" Niestety stwierdzam że NIE DZIAŁA. Testowane z odbiornikami: oryginalny spektrum, zamiennik ORX Nie pomogło dołożenie rezystorów szeregowo do każdej diody 1N4148 Link to comment Share on other sites More sharing options...
Marek_Spy Posted January 23, 2019 Share Posted January 23, 2019 Czyli nieprawidłowo sumuje, ale sadze może oscyloskop jak masz i zobacz przebiegi bo ten układ odwraca fazę, może wtórnik emiterowy ? Link to comment Share on other sites More sharing options...
e-mir Posted January 24, 2019 Share Posted January 24, 2019 Możliwe, że sygnały pojawiają się na wyjściach kolejno, ale bez przerwy czasowej. Wtedy na wyjściu otrzymasz długi impuls będący sumą impulsów wejściowych. Można to sprawdzić nawet za pomocą prostego (ale jednak dwukanałowego) oscyloskopu z karty dźwiękowej. może wtórnik emiterowy ? Wtórnik, jak sama nazwa wskazuje nie odwraca fazy Trzeba dołożyć tranzystor w układzie OE. Link to comment Share on other sites More sharing options...
Marek_Spy Posted January 24, 2019 Share Posted January 24, 2019 Raczej OC bo musisz nieć przebieg zgodny z zadawanym. Link to comment Share on other sites More sharing options...
e-mir Posted January 24, 2019 Share Posted January 24, 2019 Myślałem raczej o dodaniu jeszcze jednego tranzystora , który ponownie odwracałby sygnał Dopiero potem zrozumiałem Twoją ideę. Jeden tranzystor jako wtórnik. To ma sens. Link to comment Share on other sites More sharing options...
Marek_Spy Posted January 24, 2019 Share Posted January 24, 2019 Trzeba model zrobić i sprawdzić może zadziała Wysłane z mojego K6000 Pro przy użyciu Tapatalka Link to comment Share on other sites More sharing options...
miros18 Posted January 28, 2019 Share Posted January 28, 2019 Podany niżej odbiornik powinien mój problem rozwiązać ? https://abc-rc.pl/product-pol-10022-Mikro-odbiornik-FRSKY-D8-8CH-2-4GHz-PWM-PPM-S-BUS.html Link to comment Share on other sites More sharing options...
Marek_Spy Posted January 28, 2019 Share Posted January 28, 2019 Poczekaj kilka dni, na razie nie mam diod ale sprawdzę moją koncepcje chyba ze znajdzie się ktoś kto polutuje model Link to comment Share on other sites More sharing options...
oki188 Posted January 28, 2019 Author Share Posted January 28, 2019 Możesz wrzucić schemat to przetestuje układ. Niestety bez oscyloskopu nie jestem w stanie sprawdzić czy sygnały będą sumowane prawidłowo. Link to comment Share on other sites More sharing options...
