Balsowy FUN-czik


Rekomendowane odpowiedzi

Pomimo że mam lotnego Yaka 54 / EPP krzyżak/, przeglądając rosyjskie stronki wpadły mi plany  balsianego akrobacika o nazwie FUN-czik. A że lubię majstrować i akurat miałem materiał oraz pasujące wyposażenie do niego , poszedł na stół.

Fun4ik.zip

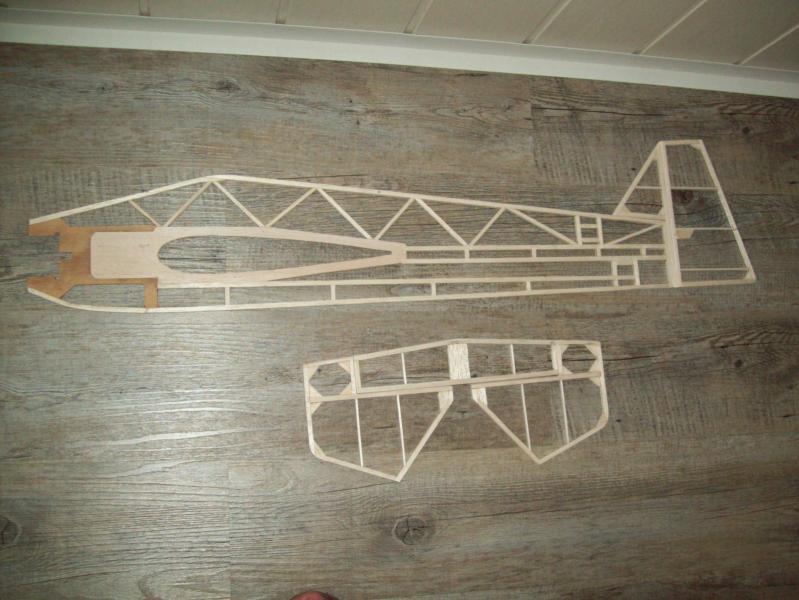

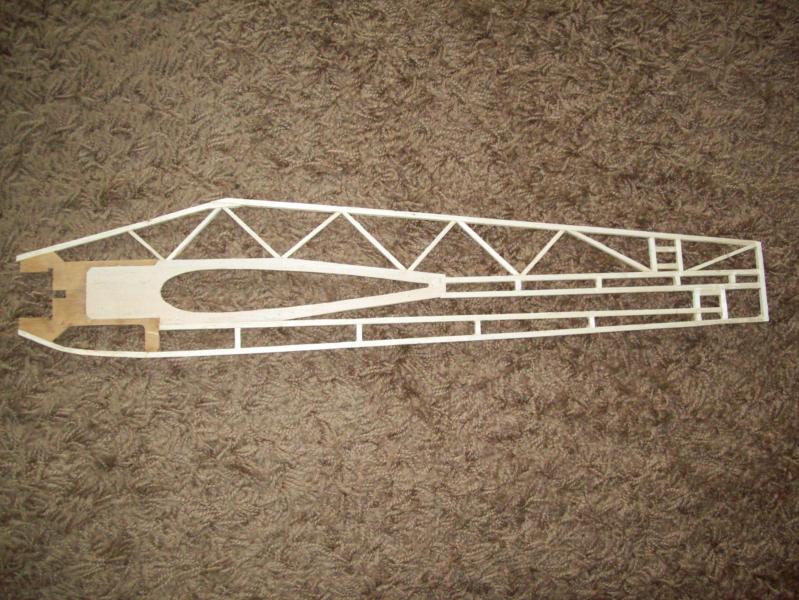

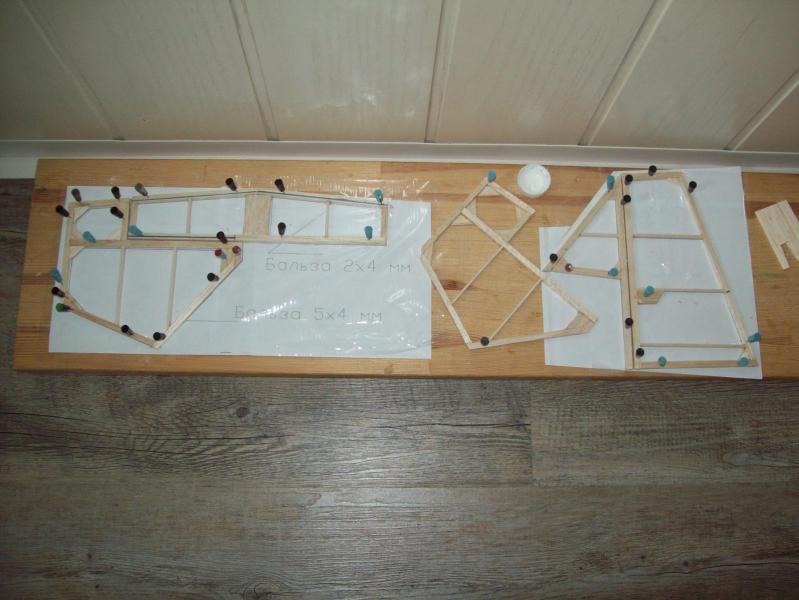

Na początek poszedł kadłub do którego z płytki balsy grubości 5m/ m dociąłem listwy 5x5 a z płytki 3 m/m  listwy grubości 5x3m/m.Przednia część kadłuba to element ze sklejki 5m/m oraz łoże silnika ze sklejki 3m/m.Element mocujący płat to balsa 2x 2.5 m/m, / wykonałem sobie wzorniki/.


Cała kratownicę kleiłem klejem Soudal 62A / do miękiego drewna/, po czym sezonowała dwa dni. W tym czasie z listew 6x4 , 5x4 i 5x2 m/m wykonałem ster kierunku i wysokości.


odstawiłem to wszystko na kilka dni oczywiście wszystko przypięte do deski!

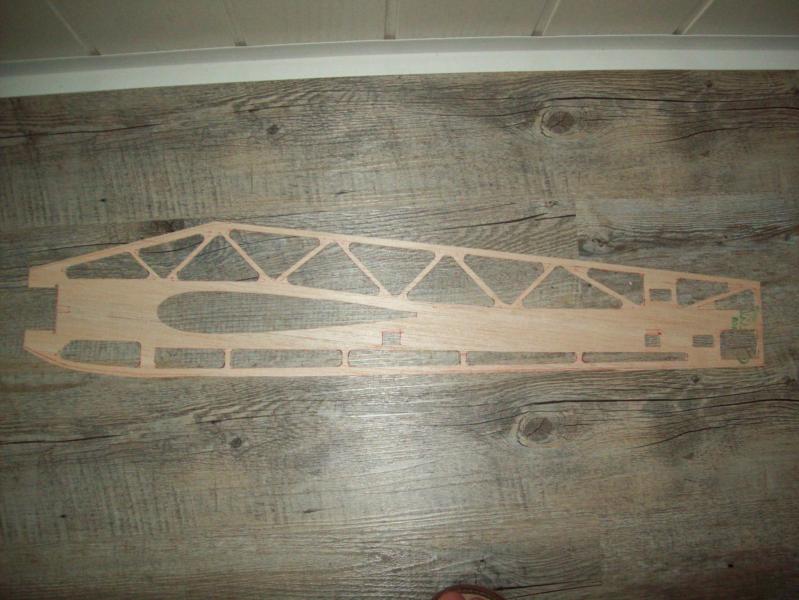

Cała kratownica z obu stron kadłuba oklejona jest okładzinami z balsy 1.5 m/m sztuk 2-wie, no i musiałem się trochę pobawić nożykiem z takim efektem?

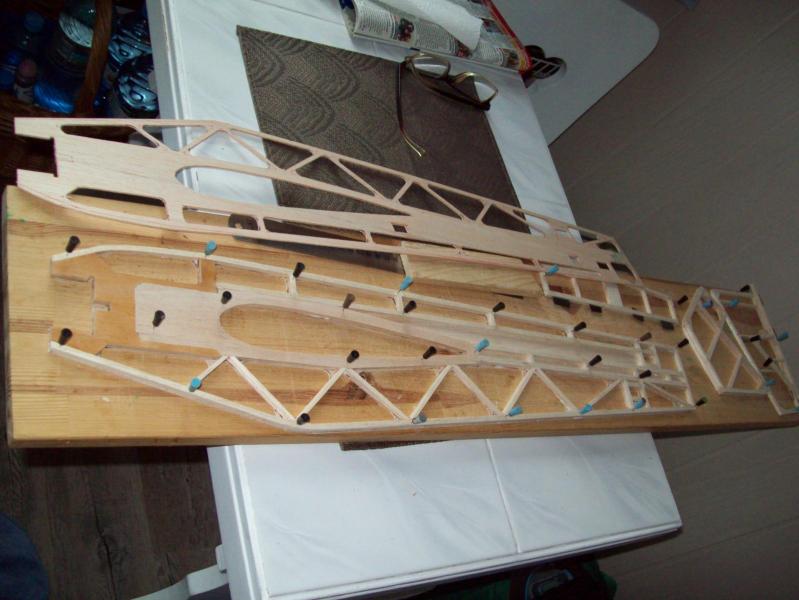

Deska, klej, jedna strona i druga i pozostawione do posezonowania


no i dalej, oszlifowanie i wykończenie do oklejania wszystkich elementów.

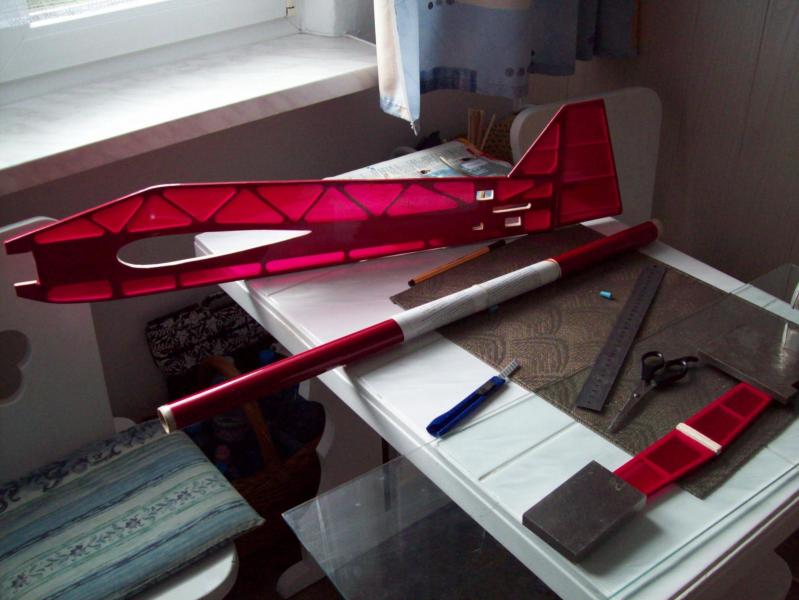

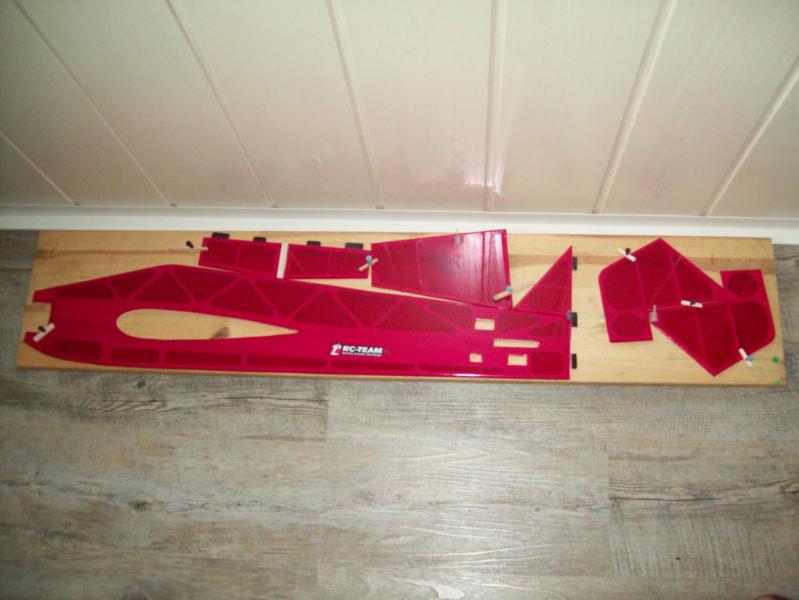

Cztery dni temu okleiłem folia to co widaćpost-3422-0-65533200-1564400925_thumb.jpg

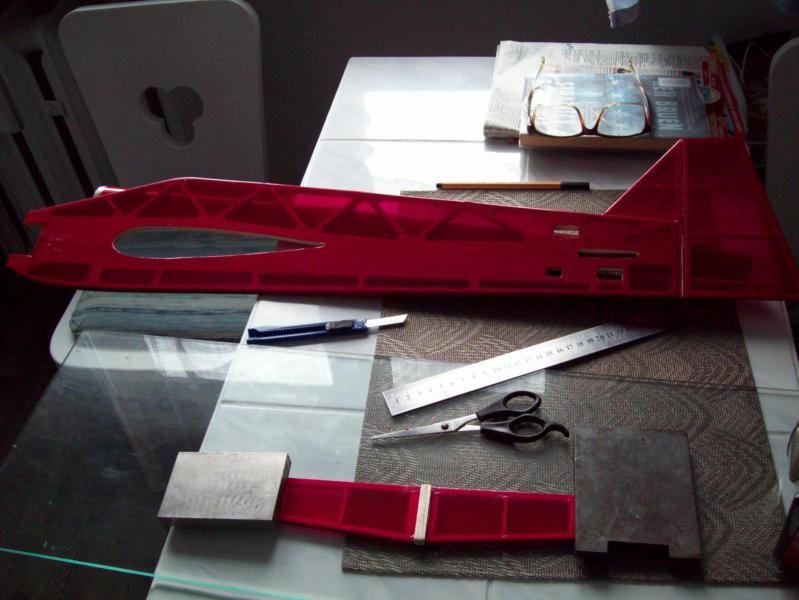

w tylnej części kadłuba są miejsca na 2 serwa oraz wpust na  kabelki prowadzone wewnętrz kadłuba z wyjściem w okolicy spływu plata/ niewidoczne/.

 W tej części prac jeszcze wykonałem i wkleiłem zawiaski / dyskietka/.

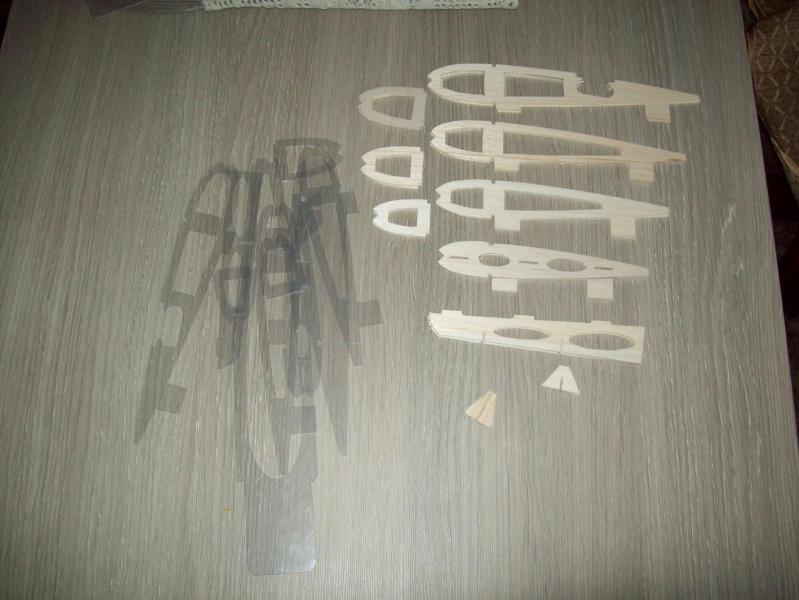

Do płata wykonałem wszystkie wzorniki żeberek i wyciąłem z balsy 2m/m


Pozostało mi skompletować wszystkie listwy do płata które muszę dociąć z deseczek balsy i przeszlifować do wymaganych wymiarów. Zamiast balsowego dzwigara z listewek 3x3 zamienię na listwy sosnowe 3x3 m/m.Trafiłem  też na kłopot, bo brakło mi folii na pokrycie płata i będę musiał albo kupić takiego koloru całą rolkę/ a nie chce aby pozostawało/ lub poszukać mniejszych wymiarów transparentnej z innym kolorem.Ale jakim? Może ktoś z kolegów ma resztki które mogę odkupić?

  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

Autor planów podaje że model ma;

- 808m/m rozpietośći,

- 825        długości

- 300-350 gram wagi



Wyposażenie;

- serwa HS-55

- silnik 2209/32 / szukałem i nie znalazłem takiego/

- śmigło 8x4.3"

- regulator 20A

- zasilanie Li-po 3S1P 1000mAh

Odnośnik do komentarza
Udostępnij na innych stronach

Autor planów podaje że model ma;

- 808m/m rozpietośći,

- 825        długości

- 300-350 gram wagi



Wyposażenie;

- serwa HS-55

- silnik 2209/32 / szukałem i nie znalazłem takiego/

- śmigło 8x4.3"

- regulator 20A

- zasilanie Li-po 3S1P 1000mAh



Tutaj są testy podobnego silnika http://www.flybrushless.com/motor/view/46



Możesz zakupić silnik o zbliżonych parametrach innego producenta



http://www.nastik.pl/dualsky-2308c-kv980-p-7855.html

http://www.nastik.pl/g2-ray-c28261000-p-6317.html

Odnośnik do komentarza
Udostępnij na innych stronach

Silników jest mnóstwo, poczekaj z kupnem. Najpierw zbuduj, zważ, posymuluj wyposażenie i dobierzesz silnik by był maksymalnie lekki o maksymalnej mocy. A dualsky to rzeczywiście fajna opcja, ale może, podkreślam może dałoby się dobrać coś lżejszego, wszystko zależy jaka waga Ci wyjdzie.

Odnośnik do komentarza
Udostępnij na innych stronach

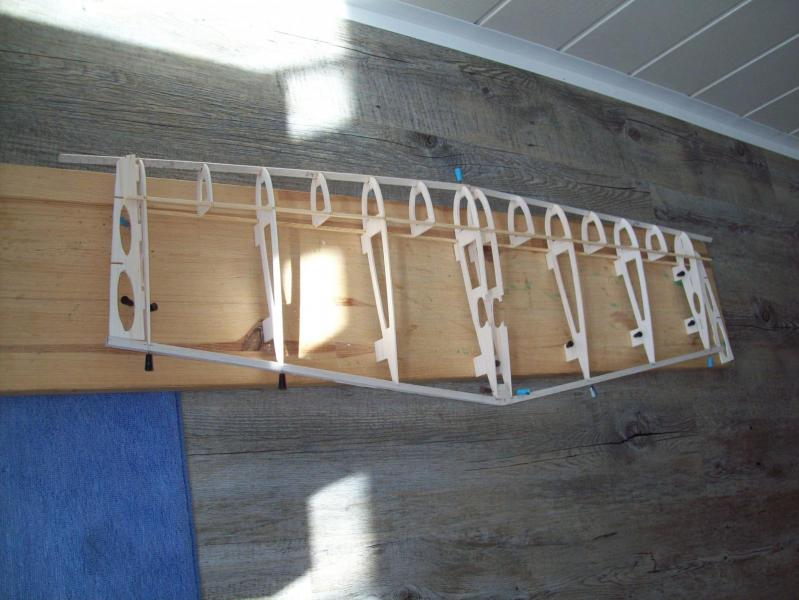

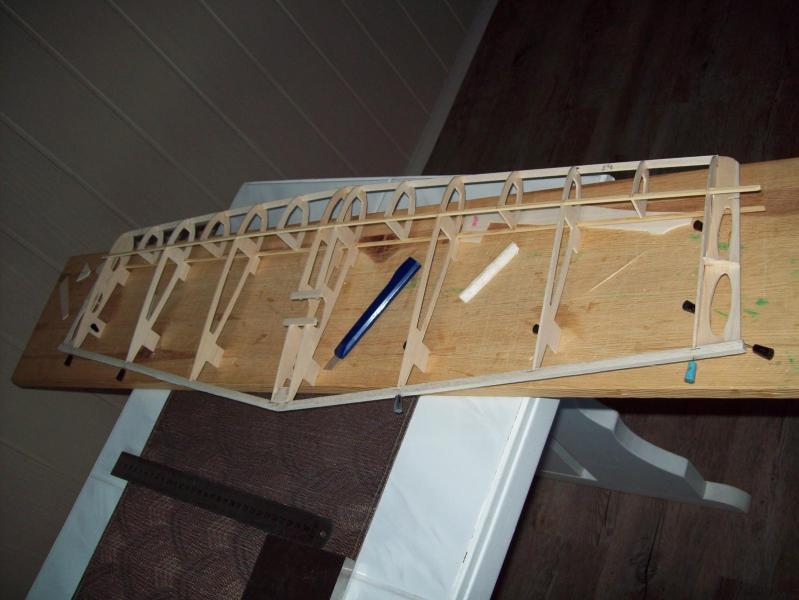

Zanim wnuk ponownie do mnie zawita na wakacje, zacząłem kleić płat. Jak pisałem, wszystkie listwy podocinałem  z płytek balsowych do wymiarów 7x7, 7x6 i 5x4.Listwy natarcia / nosek/ zaokrągliłem przed klejeniem aby nie było kłopotów na gotowym sklejonym płacie.Klejenie szło  całkiem przyjemnie  :rolleyes:



Po wyschnięciu kleju czeka mnie odcięcie naddatków sosnowych dzwigarów, wklejenia wzmocnień,  pasa wzmacniającego centropłat z balsy 1m/m i szlifowanie.

Pozostają lotki, które wg planów są jakieś takie....?, wg mnie muszą być sztywniejsze, ale przekonam się jak to wszystko zrobię.

Co do silnika, mam silnik 2212/ 2200 kV, dwa Redoxy 2215/15 i 2215/20 przykręcane od tyłu no i E-maxa  GF2205  na 2-3S na śmigło od 5-8" / ale chyba ten za słaby na krzyżaka balsowego/  Redoxy za mocne.

Zobaczymy !?

Odnośnik do komentarza
Udostępnij na innych stronach

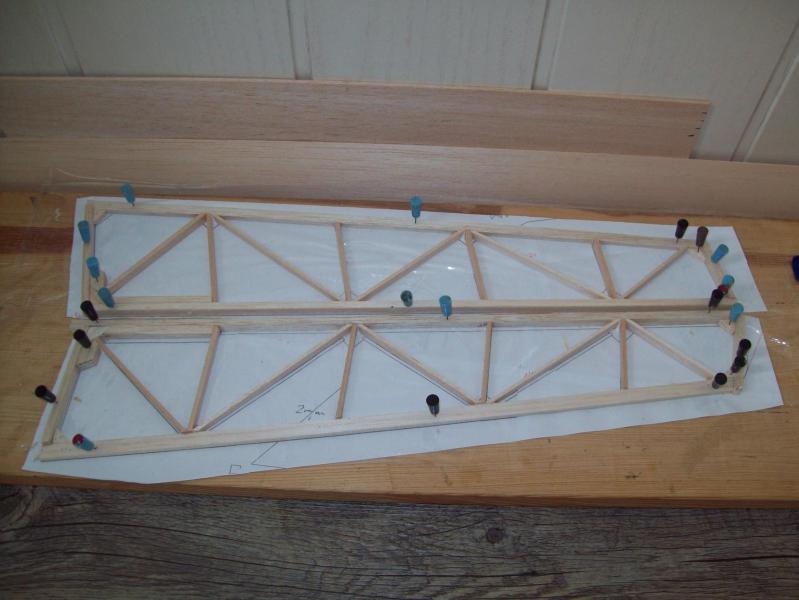

Wczoraj skleiłem lotki płata i pozostawię na jakiś czas.Kratownicę tworzą listwy 2m/m grubości.Nie chcąc dopasowywać gotowych rozpórek/ odpowiednio je szlifując/ będę teraz miał kłopot szlifowania na gotowej lotce?.


Na teraz, już mam 90% zrobionej roboty. :rolleyes:

Odnośnik do komentarza
Udostępnij na innych stronach

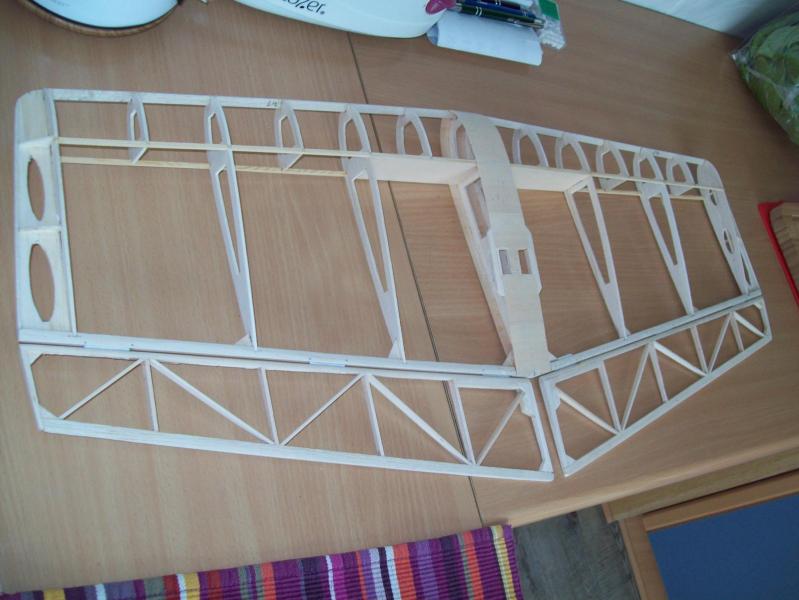

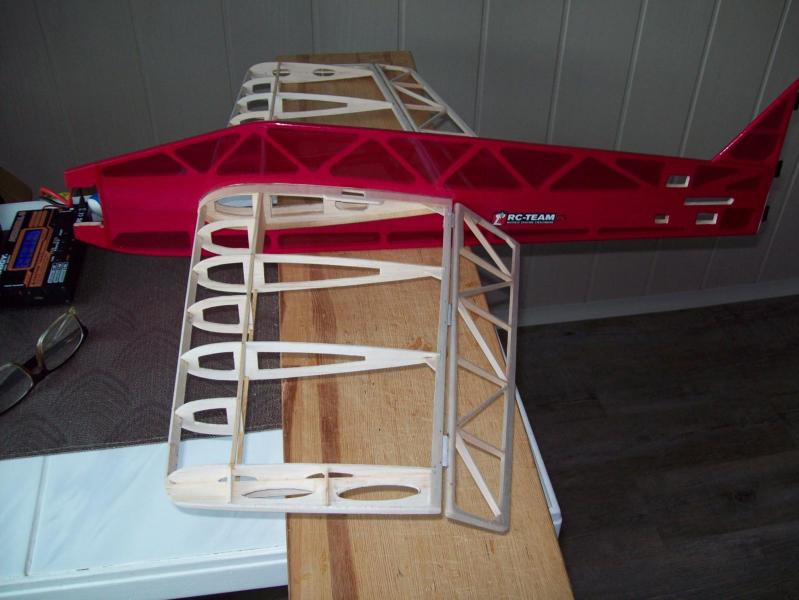

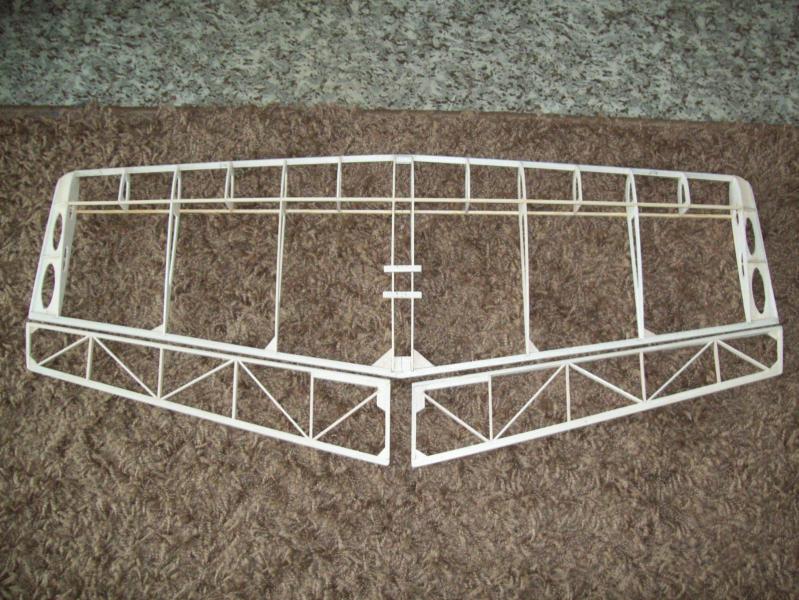

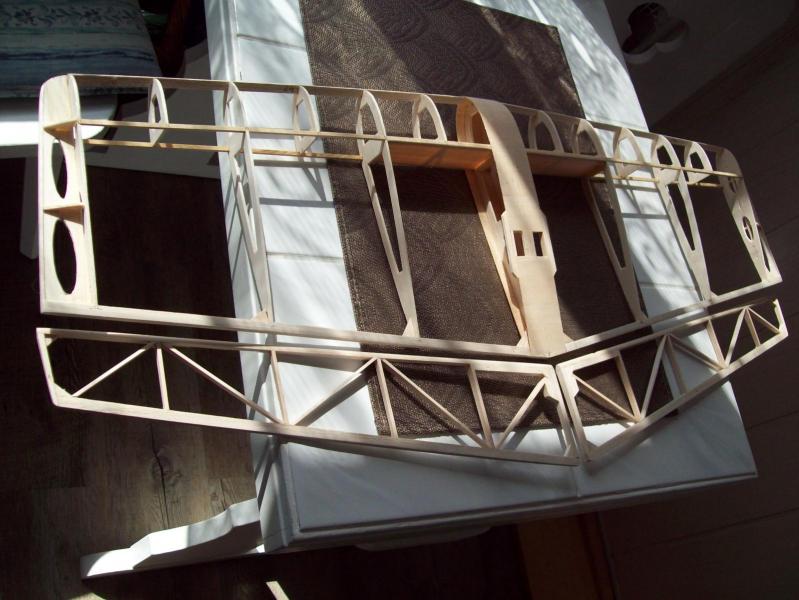

Skrzydło zrobione i oczyszczone do oklejenia a w tym stanie waży 52 gramy



oklejony kompletny kadłub z usterzeniem waży 83 gramy co mi daje 135 gram + oklejenie płata w sumie będzie ok 180 gram. Wyposażenie tzn 4 serwa, regulator, pakiet 3S 1000 mAh, odbiornik , silnik-  wyszło mi 211.4 grama. Z tego wynika że przekroczyłem zakładaną w planach wagę. Wstępnie założyłem że silnik  np 2212 2200 kv będzie ważył 52 gramy,  regulator redox 30 A   28 gram.

Kolego Marcinie, czy to będzie ten silnik , regiel do tej wagi, pakiet ?

Odnośnik do komentarza
Udostępnij na innych stronach

Skrzydło zrobione i oczyszczone do oklejenia a w tym stanie waży 52 gramy



oklejony kompletny kadłub z usterzeniem waży 83 gramy co mi daje 135 gram + oklejenie płata w sumie będzie ok 180 gram. Wyposażenie tzn 4 serwa, regulator, pakiet 3S 1000 mAh, odbiornik , silnik-  wyszło mi 211.4 grama. Z tego wynika że przekroczyłem zakładaną w planach wagę. Wstępnie założyłem że silnik  np 2212 2200 kv będzie ważył 52 gramy,  regulator redox 30 A   28 gram.

Kolego Marcinie, czy to będzie ten silnik , regiel do tej wagi, pakiet ?

Spokojnie, nie około, tylko dokładnie ile waży ze wszystkim poza silnikiem i śmigłem (oklejony model, z serwami, popychaczami - całą galanterią, regulatorem - zobaczymy czy dobry ;), odbiornikiem, podwoziem, kółkami). I kolejne pytanie jakie baterie i ile ważą, chyba że mam baterie też dobierać :)

Podaj proszę dane, a dokładnie przeliczę.

Odnośnik do komentarza
Udostępnij na innych stronach

Cała galanteria bez śmigła i silnika ma 159.4 grama, z czego sam pakiet ma 89gram   / pakiet możesz dobrać inny/

kadłub i skrzydło po oklejeniu wyniesie 150 gram to mi wyjdzie >309.4 <  grama cały model.

Model nie ma podwozia a popychacze to 2 pręciki węglowe 1.2 m/m ok 12cm  i 2 po ok 5cm  / tego nie ważyłem/.Jestem pewien że 320 gram nie przekroczę.

Odnośnik do komentarza
Udostępnij na innych stronach

OK, czyli 320 g bez silnika i śmigła? A co to za bateria, napięcie? ilość cel? jaka sprawność? - muszę wstawić do programu.

I podstawowe pytanie, mam dobierać najlepszy z silników, które posiadasz (podałeś ich nazwy kilka postów wyżej), czy jeśli wymyśliłbym coś innego to też zamieścić (oczywiście rozumiem, że wymyślać silniki dostępne, w rozsądnych cenach :) ).

Odnośnik do komentarza
Udostępnij na innych stronach

Dysponuję pakietem HAIYNIN 3S 1000 mAh 20-30 C  89 gram   oraz:

                                  REDOX 2S   1100mAh  20C         59gram

                                  Redox    2S  1300 mAh  20C        73 gramy ale te mogą nie być

                                  KYPON 2S1P  860 mAh 25C  45gram

być może da się coś dopasować do tego co mam  i podaj także Twoją opcję.

 A tymczasem, chciałem wpasować zawiaski do lotek i okazało się że nie mam tyle ile potrzebuję i musiałbym jechać do modelarskiego i tracić czas.

Wpadłerm na pomysł że mogę z  opakowania  po " serku ulubionym " wykonać zawiaski / chyba to jest polietylen/. Twafilem w 10-tkę. Wykonałem 6szt o wym 2x3 cm z delikatnym nacięciem nożykiem osi zawiaska. Kilkaset razy zaginalem i nie udalo mi się rozdzielić na załamaniu. Cała lotka chodzi leciutko i pewnie.


W planach nie uwzględniono grubości naddatku wzmocnienia pasami balsy 1m/m na centropłaciu i w kadłubie  trzeba trochę podłubać i popasować. W opisie były tylko dwie fotki które tak pokazują.

Odnośnik do komentarza
Udostępnij na innych stronach

OK

Ja z rana polatałem do woli, aż wiatr się wzmógł i bałem się latać !

 Dopasowałem płat w kadłub z minimalną korektą , faktem było, że 1-no m/m naddatek nie był wzięty pod uwagę. serwa wpasowane!


 Teraz tylko okleić ! ale nie mam czym, bo to co mi zostało to może tylko na jednostronne pokrycie lotek, a tego nie chcę robić bo by się wszystko powygło <_<

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

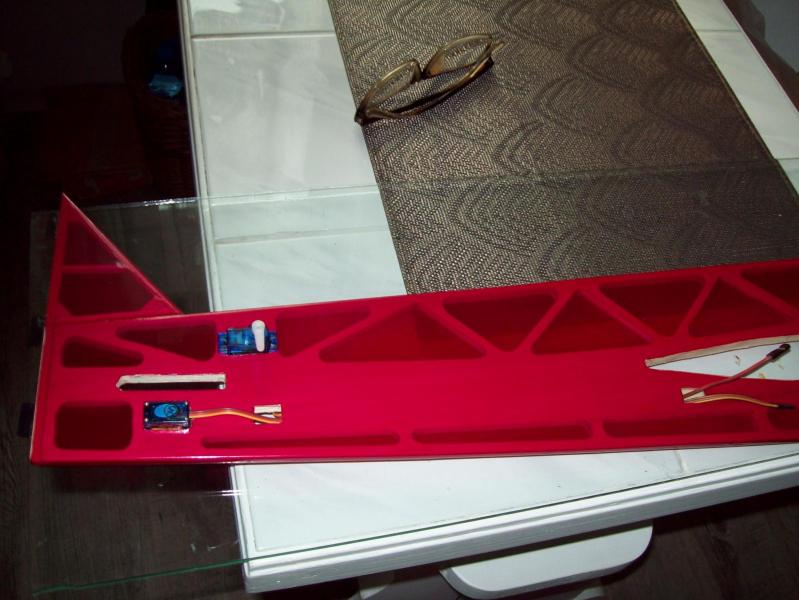

Pracy nie popchnąłem za bardzo do przodu,ale udało mi się przedłużyć przewody serw w kadłubie

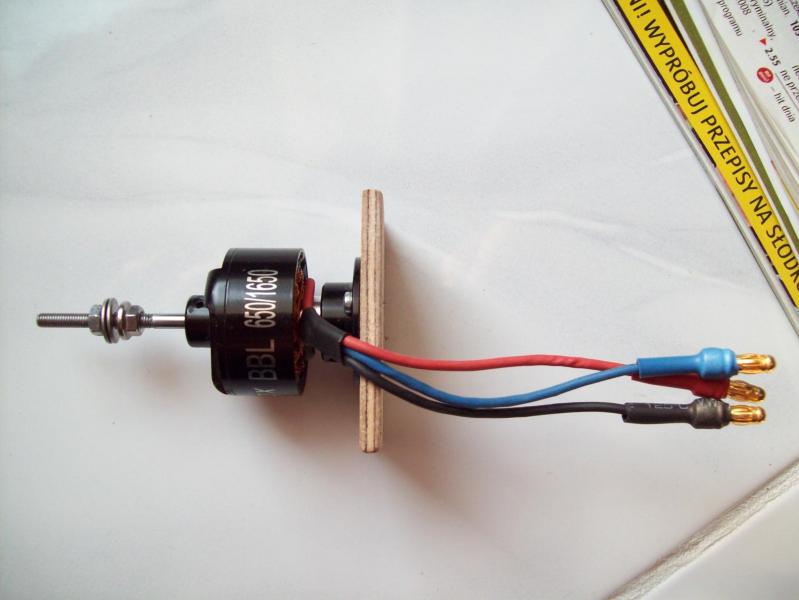

 Zdecydowałem że silnikiem napędzającym  model będzie Redox BBL 650/1650 który sobie z powodzeniem poradzi   /zasilanie 3S , moc 200W,  max pobór 17A, regulator 20A , śmigła od 7-9" , ciąg 520 gram /.


no i jeszcze zrobiłem łoże.

Finał niedaleko? ;)
