"replika" modelarskiego silnika benzynowego felgiebel


Rekomendowane odpowiedzi

Opublikowano



1 godzinę temu, yarun napisał:

nie ma co ukrywać bo wszystko się już wydało



Nie wszystko bo nie przyznałeś się, że dostałeś ode mnie pracę domową w postaci dorobienia korb do moich silników. :D



A zdobyczy gratuluje i zazdraszczam. :)

  • 2 tygodnie później...
Opublikowano

Czytam i podziwiam bo niedługo będziesz miał opanowana technologie lepsza niż niejeden zakład produkcyjny.

Wysłane z mojego CPH2021 przy użyciu Tapatalka

Opublikowano (edytowane)

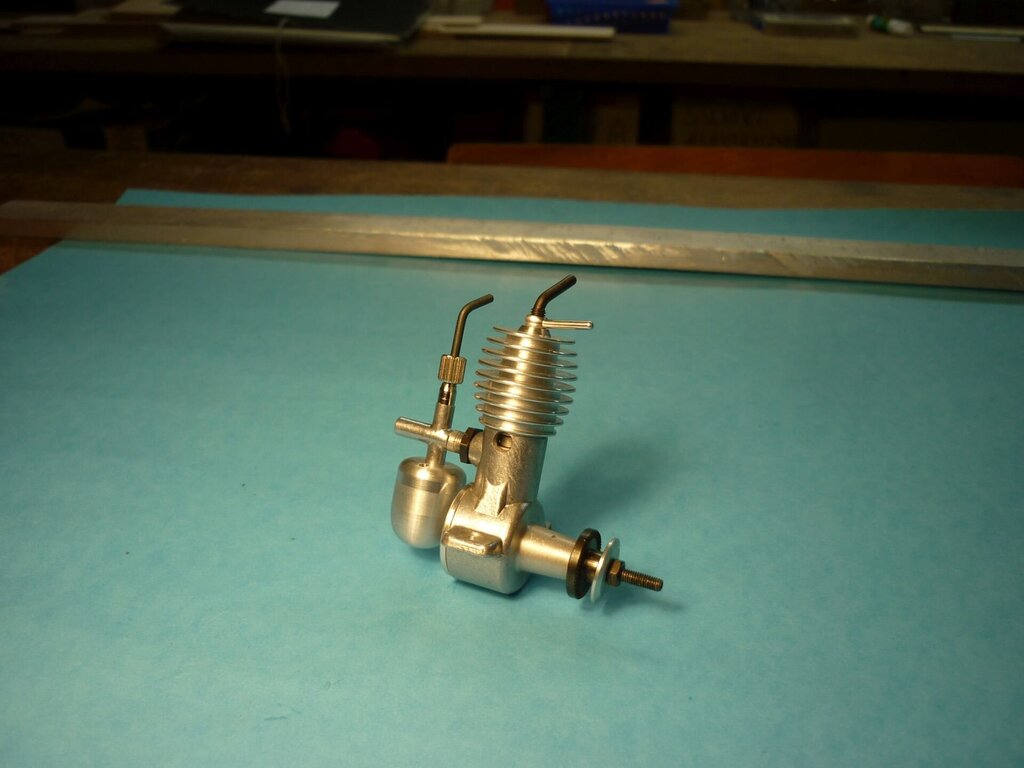

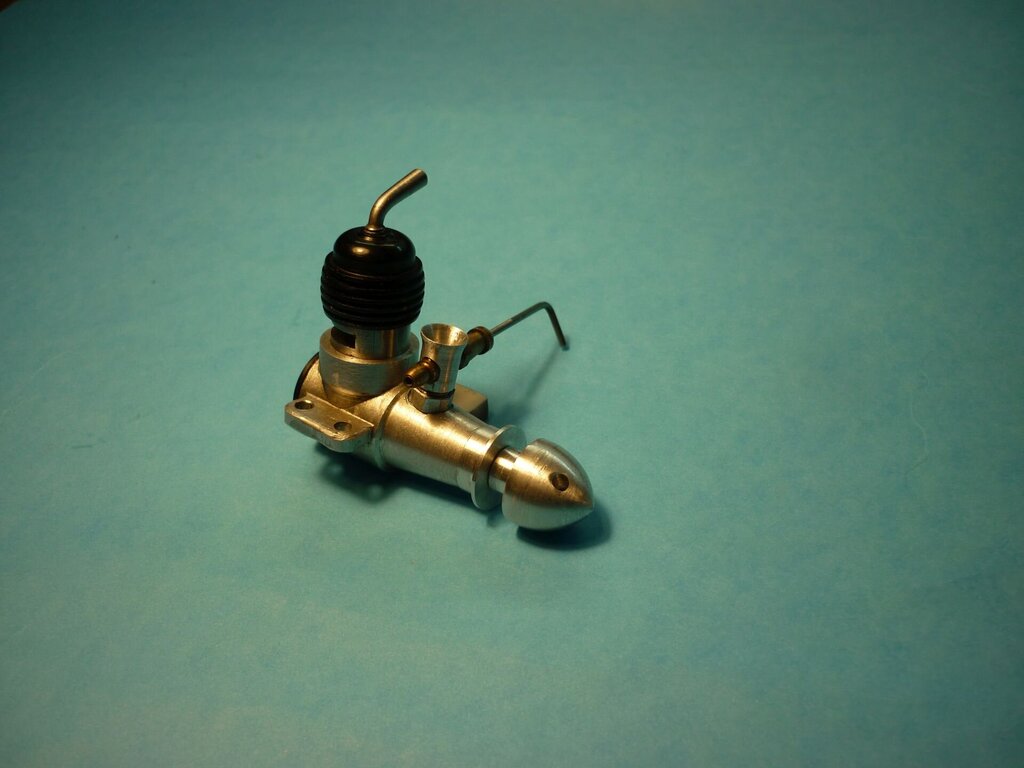

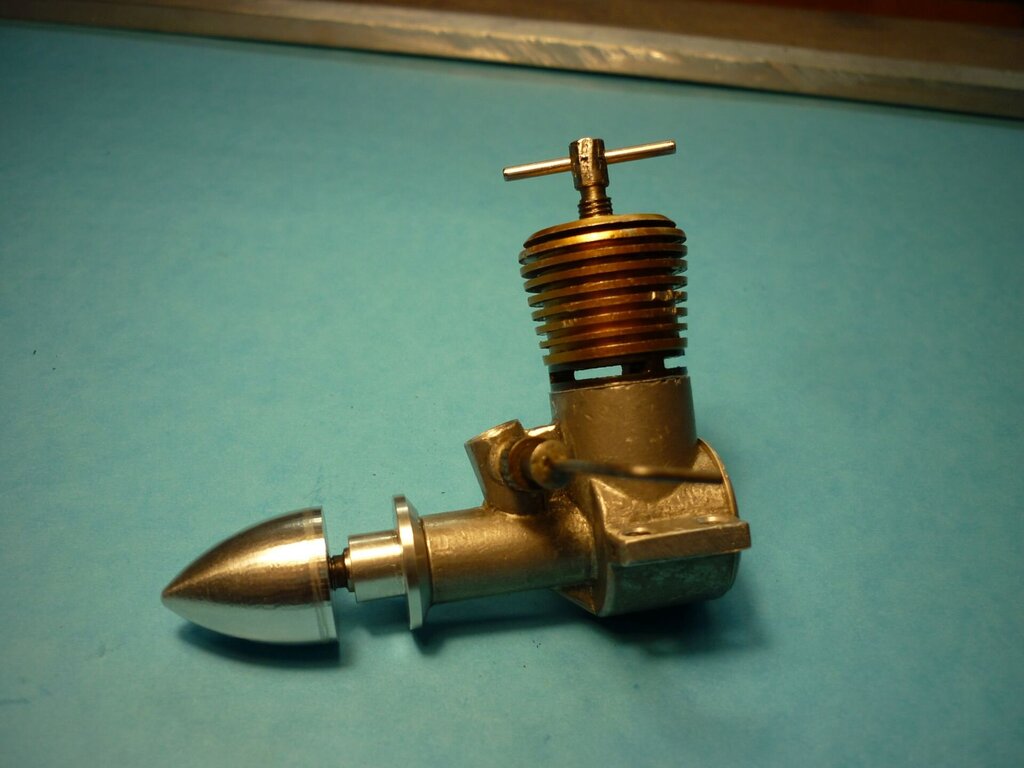

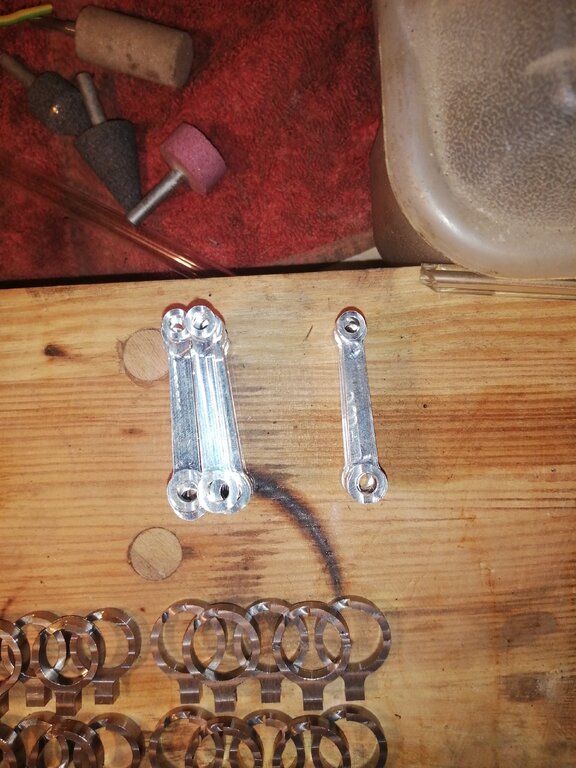

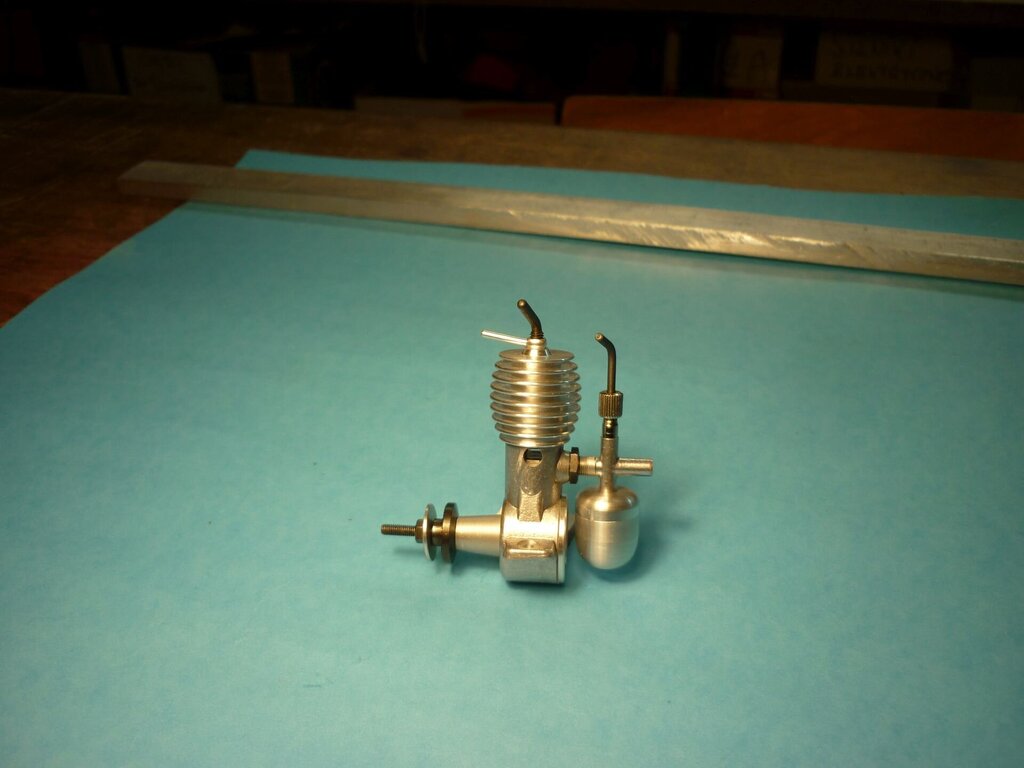

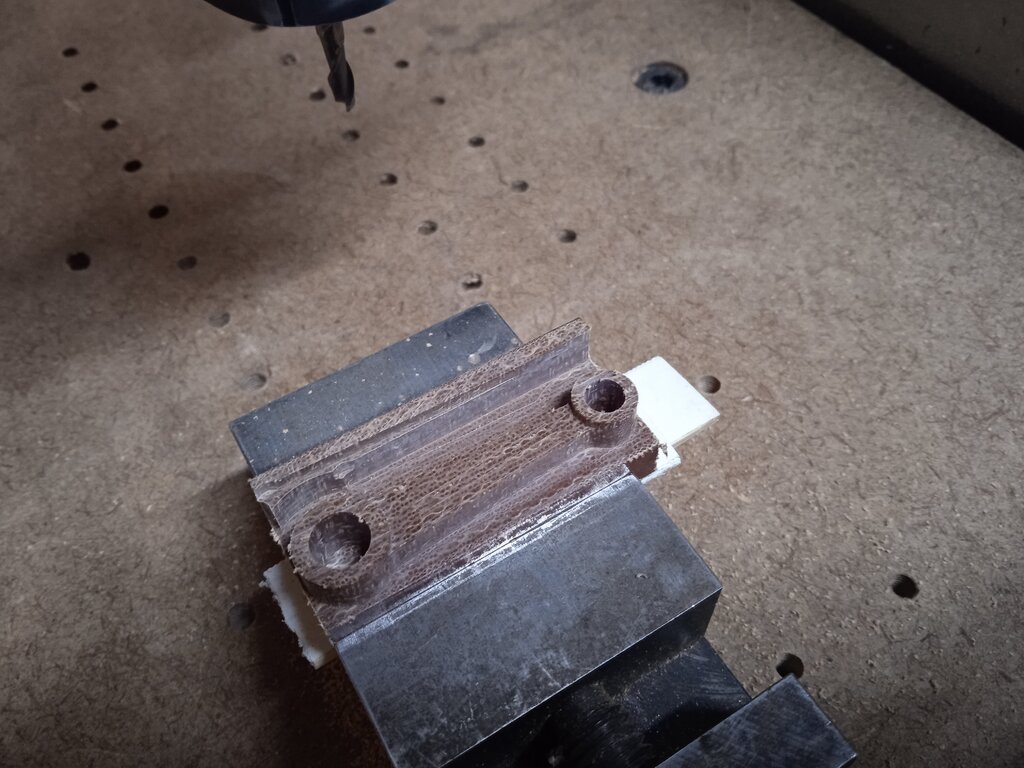

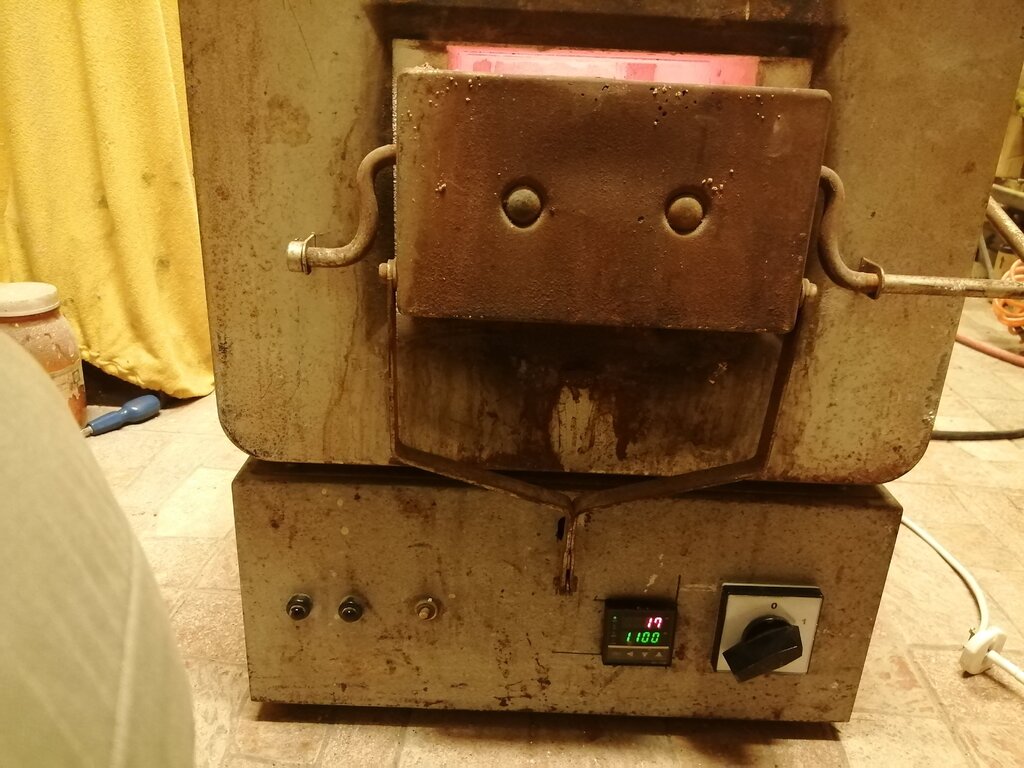

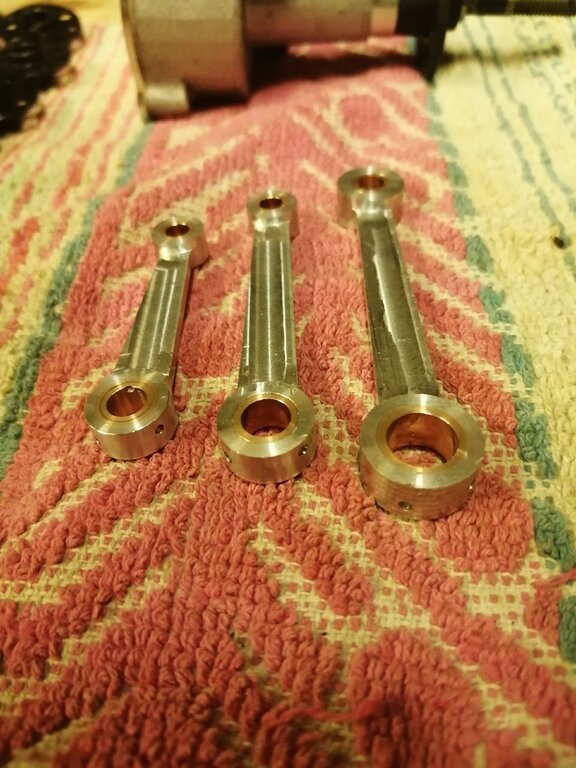

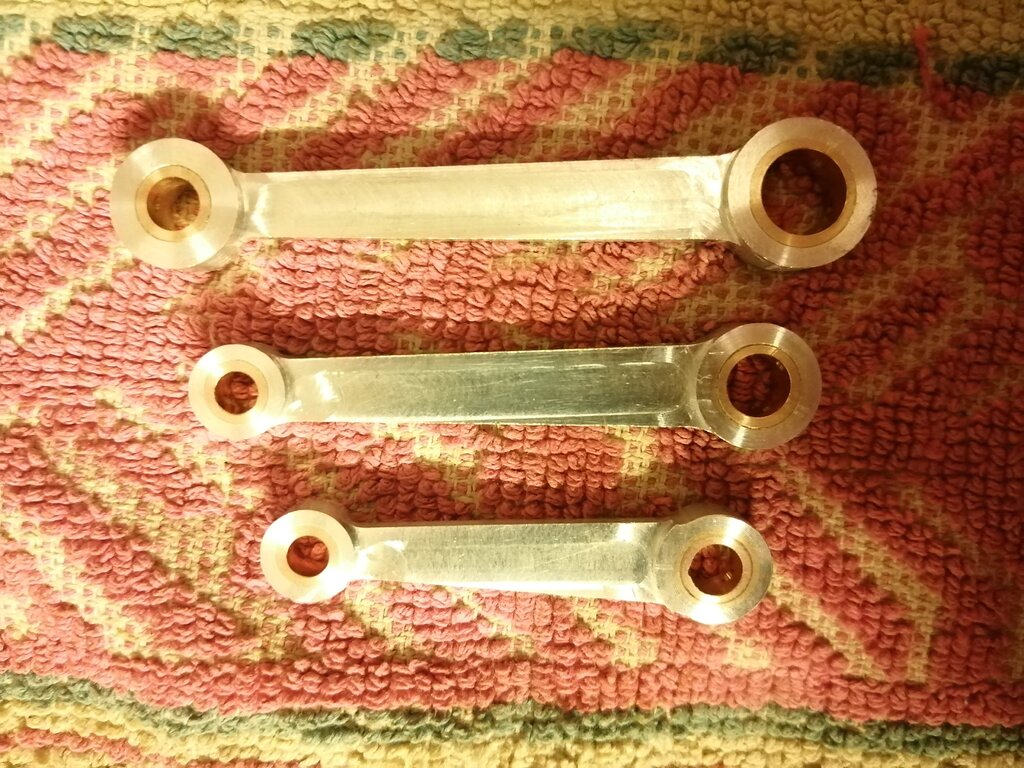

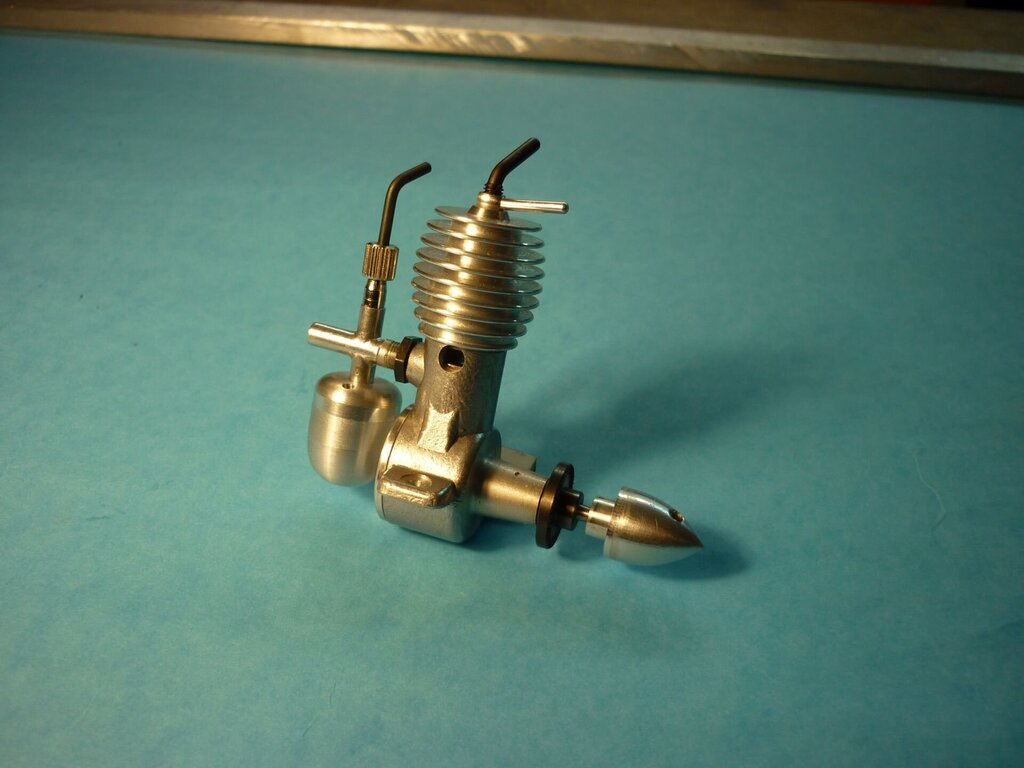

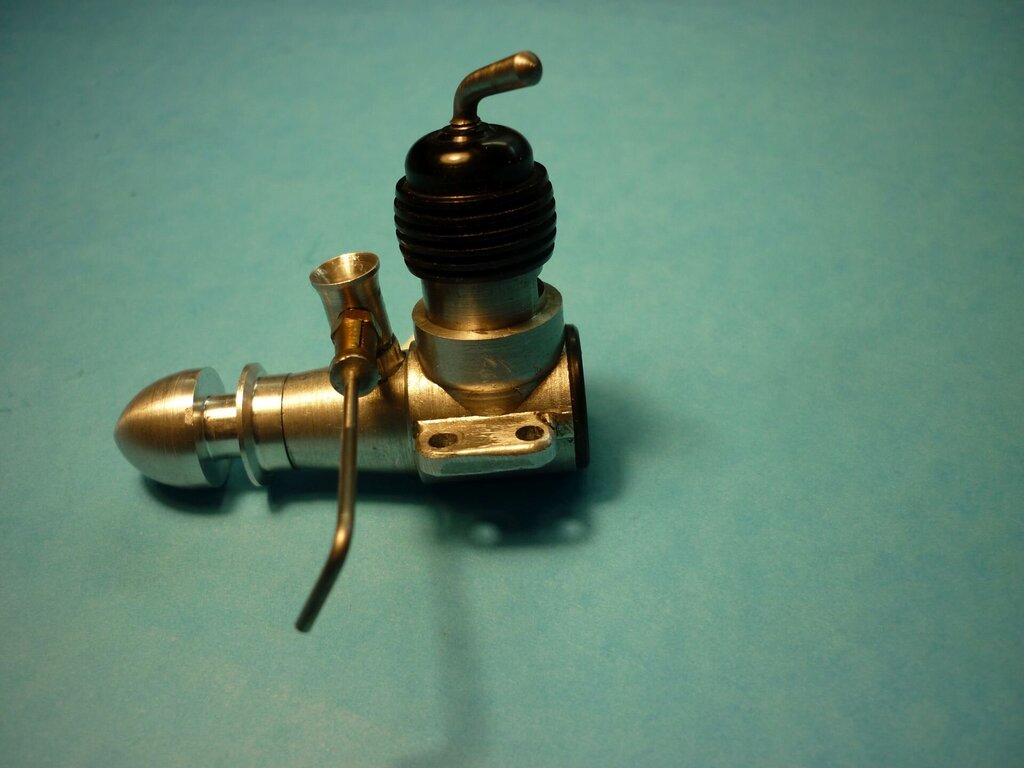

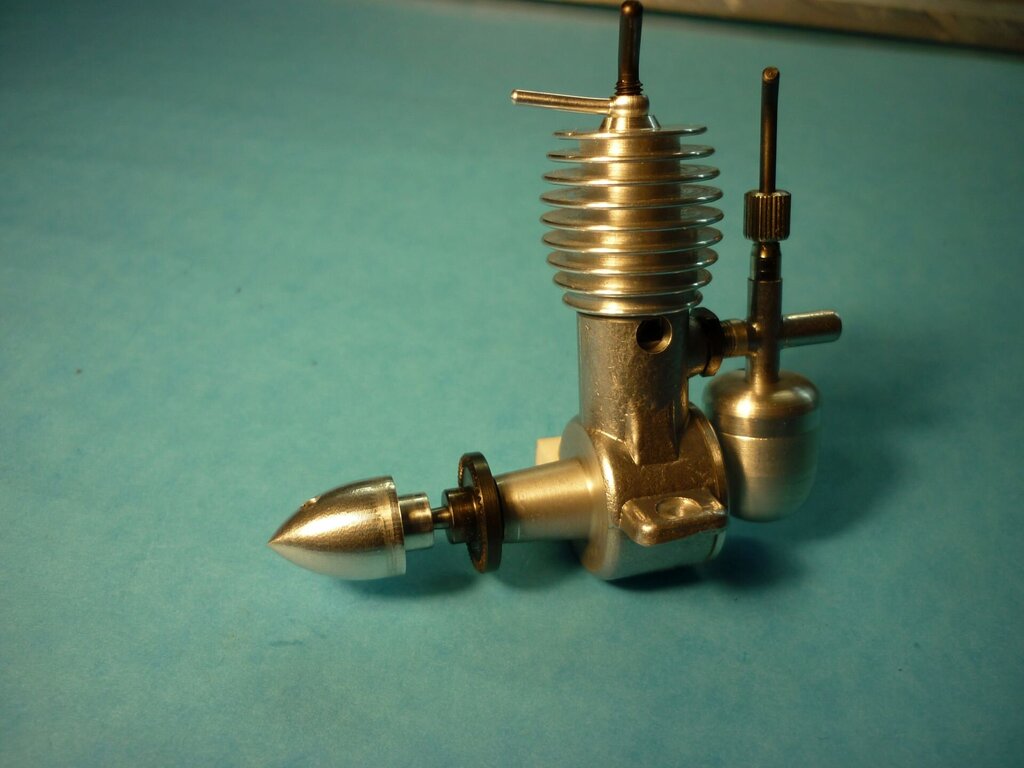

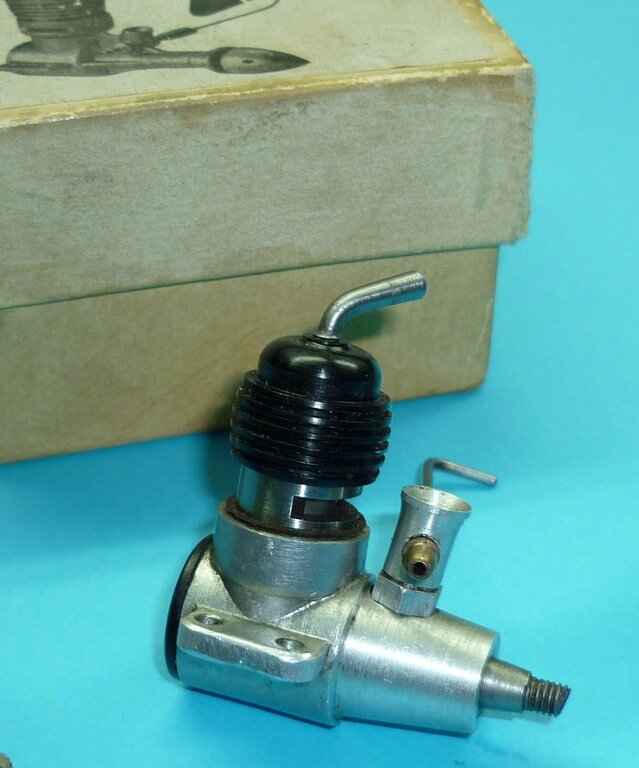

Wprawdzie późno ale obiecałem Kamilowi że coś napiszę. Dostałem gkod do wykonania korbowodu do jednego z silniczków. Na razie frezowałem w tekstolicie. Okazało się po wykonaniu obróbki że wymiary pasują z tymi w projekcie. Moja korba wygląda tak

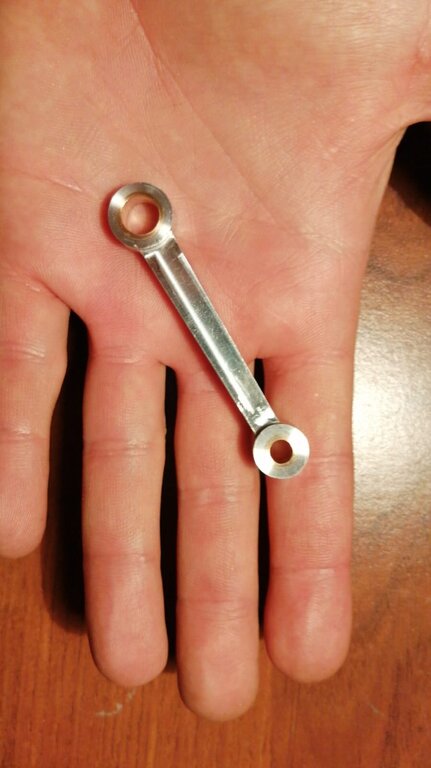

a finalnie tak jak ta wykonana przez Kamila
Obróbka zgrubna
https://youtu.be/Ic7xAyIJm70
Oraz ostatnie przejście
https://youtu.be/r45aDCyXf6I





Edytowane przez pacyfic_77
  • Lubię to 3
  • 2 tygodnie później...
  • 2 tygodnie później...
Opublikowano

wypadało by pochwalić się tym co działo się w ostatnim czasie w temacie motorków

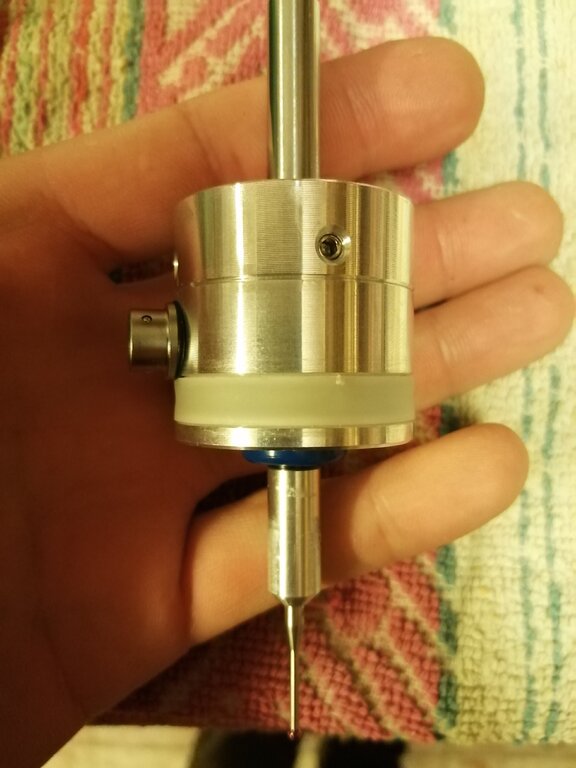

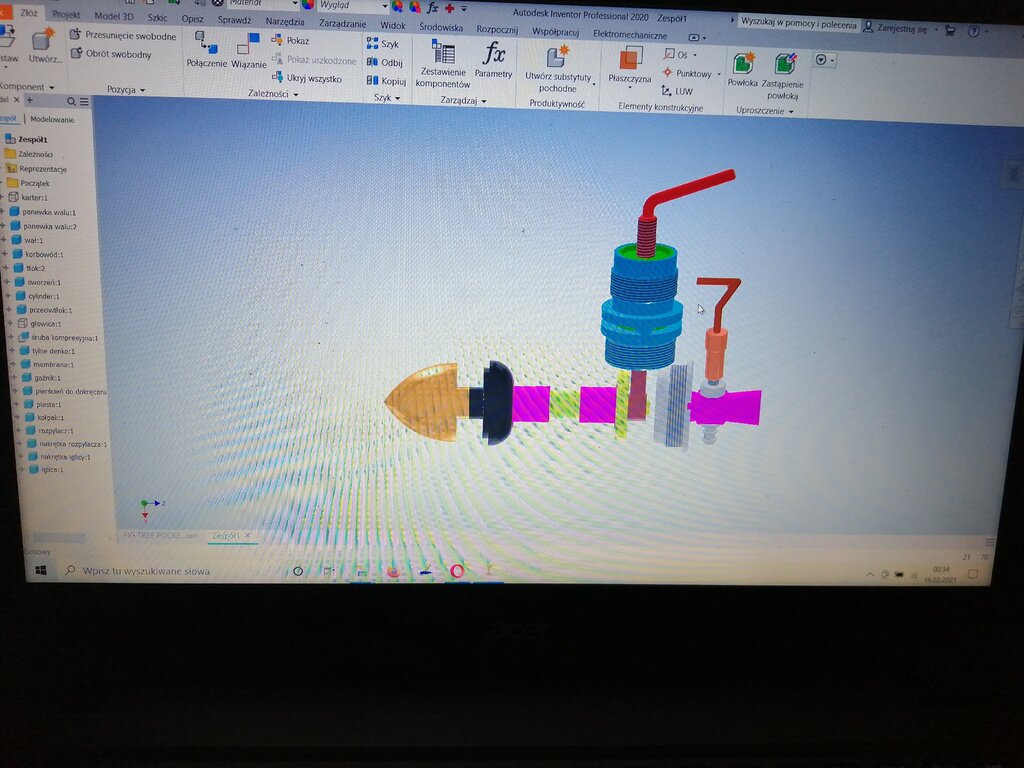

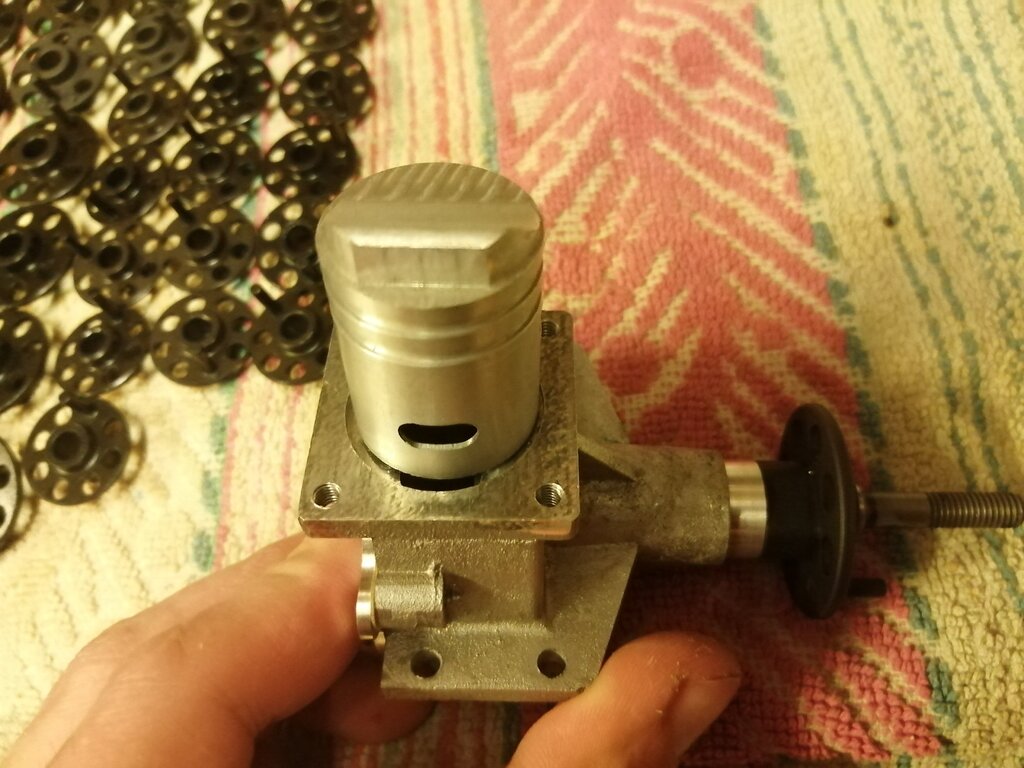

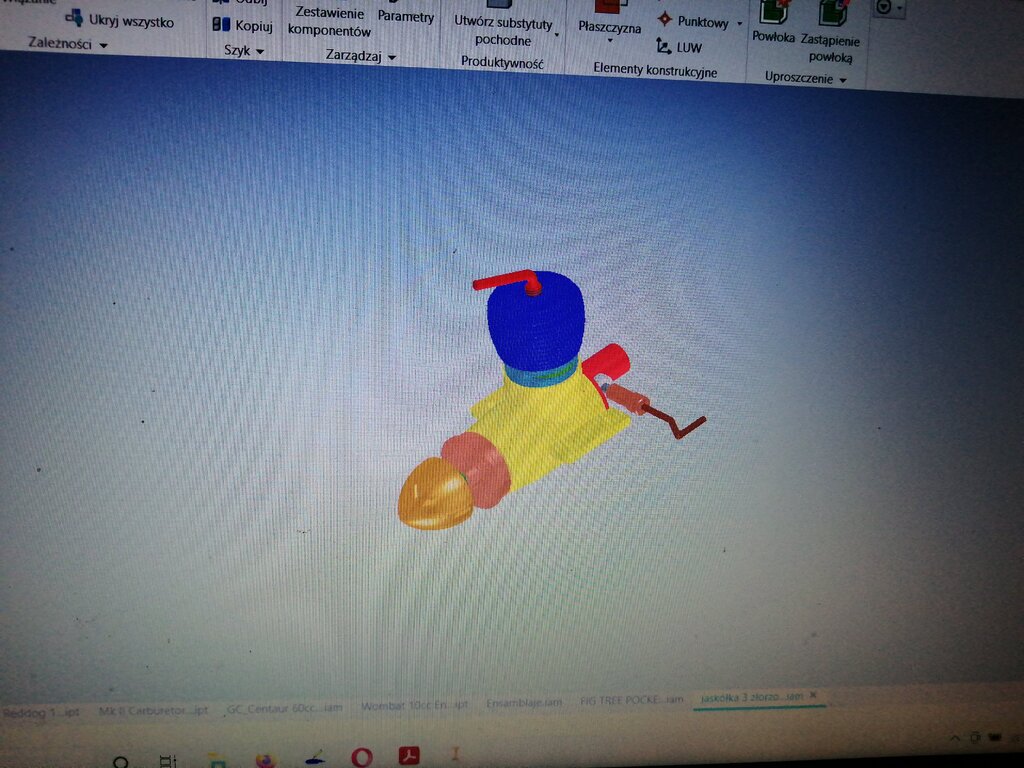

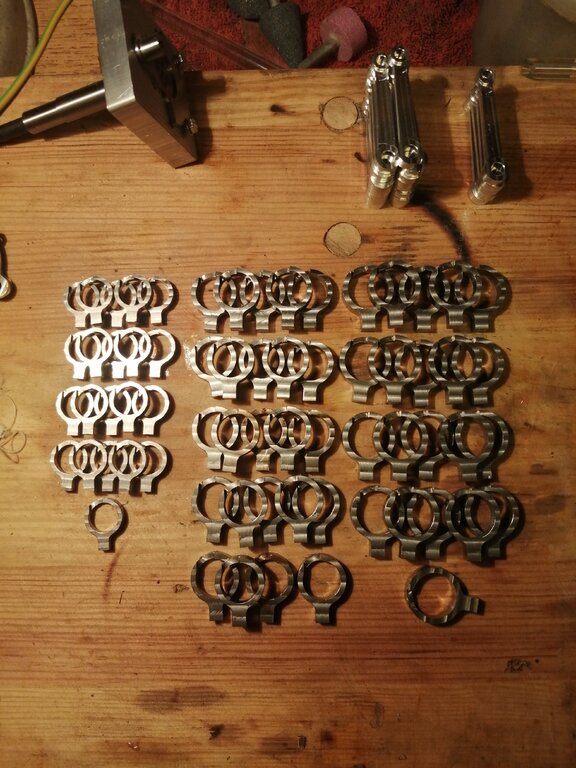

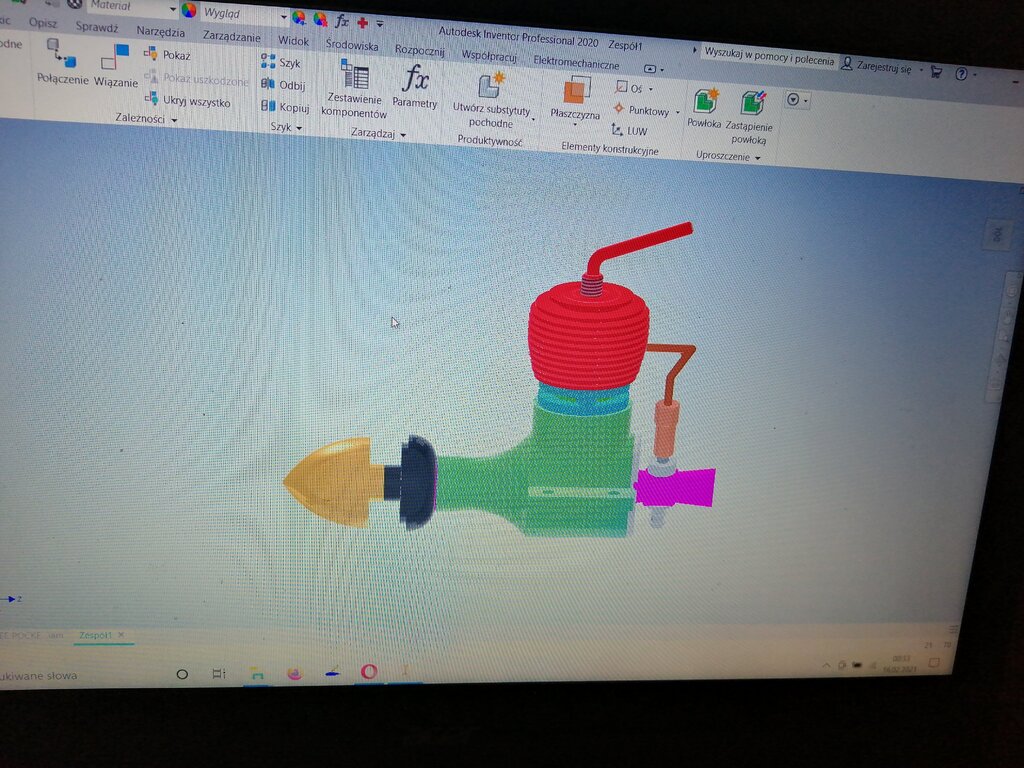

więc tak dokończyłem modele 3d i silniki są w 100% kompletne przynajmniej jako modele :) a konsekwencją tego są kolejne wykonane części przerywacza zapłonowego na pierwszy ogień poszły obejmy zaciskowe które pozwolą zamontować przerywacz na karterze silnika

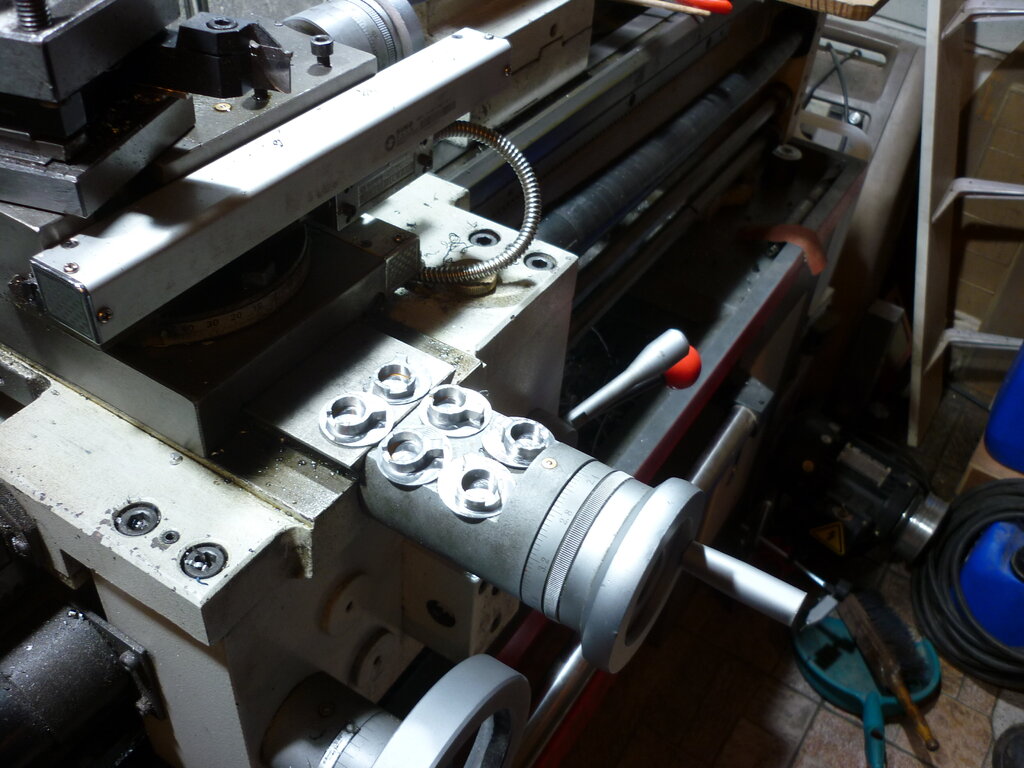

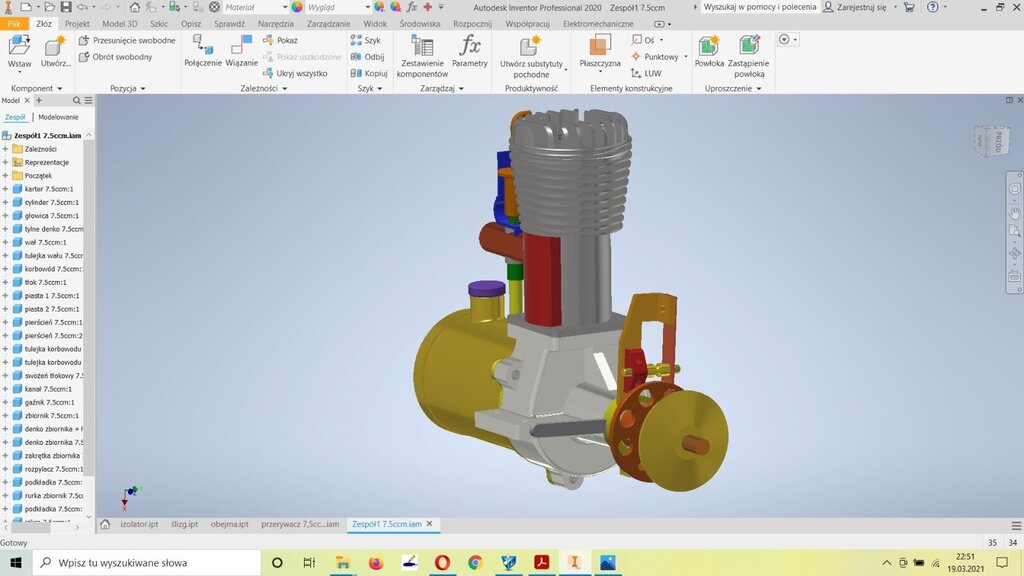

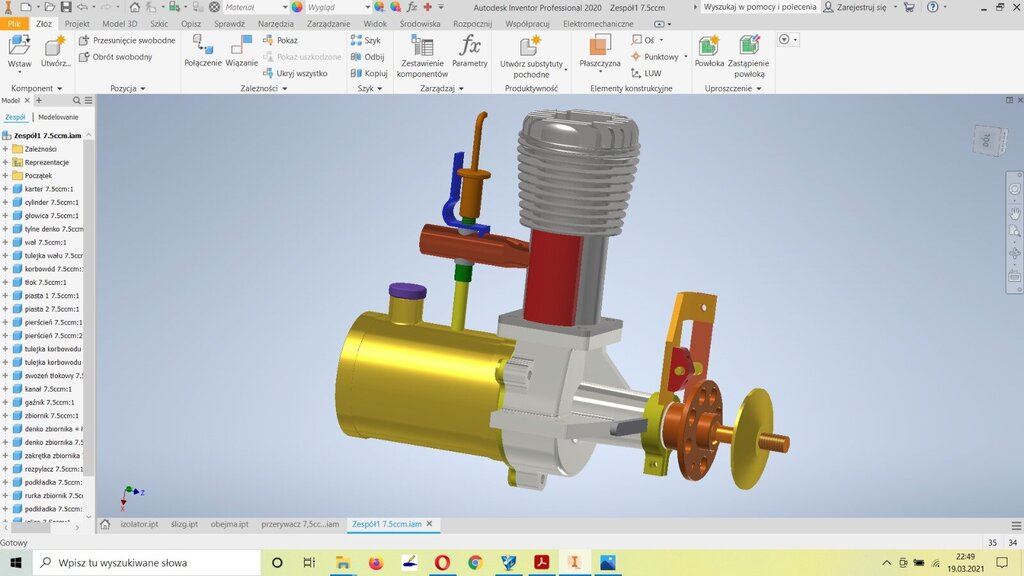

784658285_WhatsAppImage2021-03-19at22_50_51.thumb.jpeg.28aa731078c6d4090ffae8be1c4c5856.jpeg



993122670_WhatsAppImage2021-03-19at22_51_09.thumb.jpeg.1f0dd54b93557b3f402c09a430c1925a.jpeg

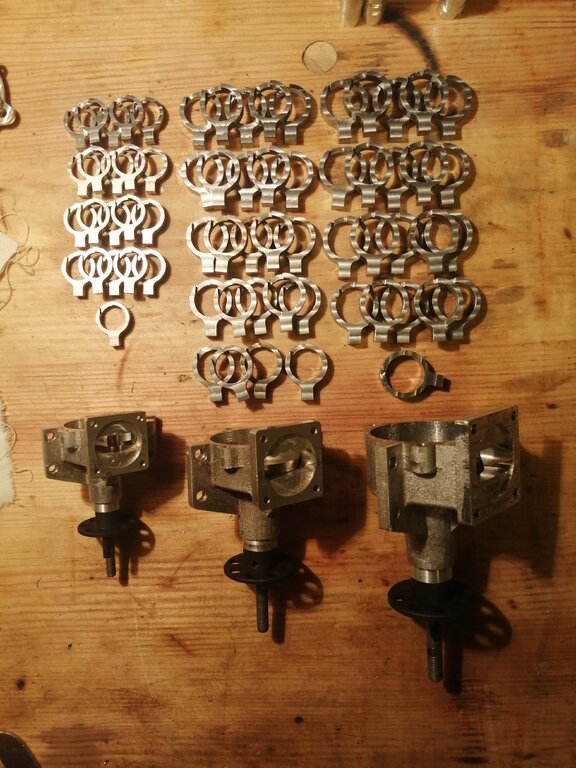

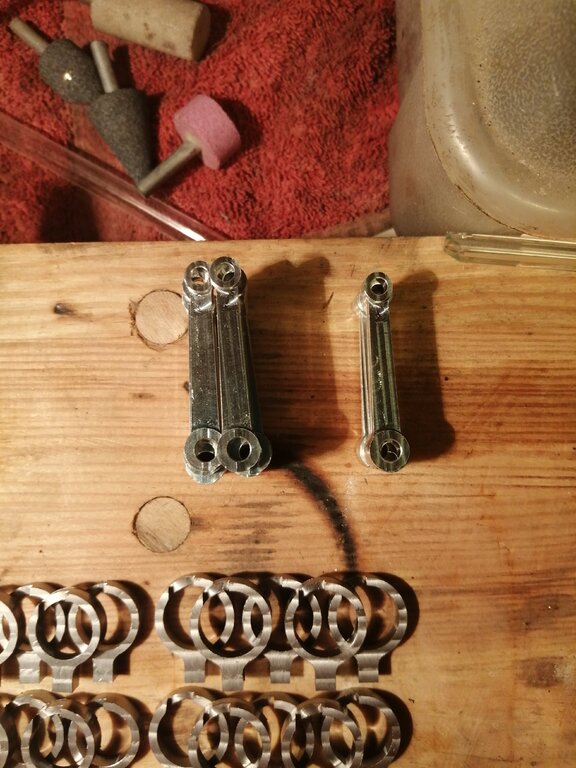

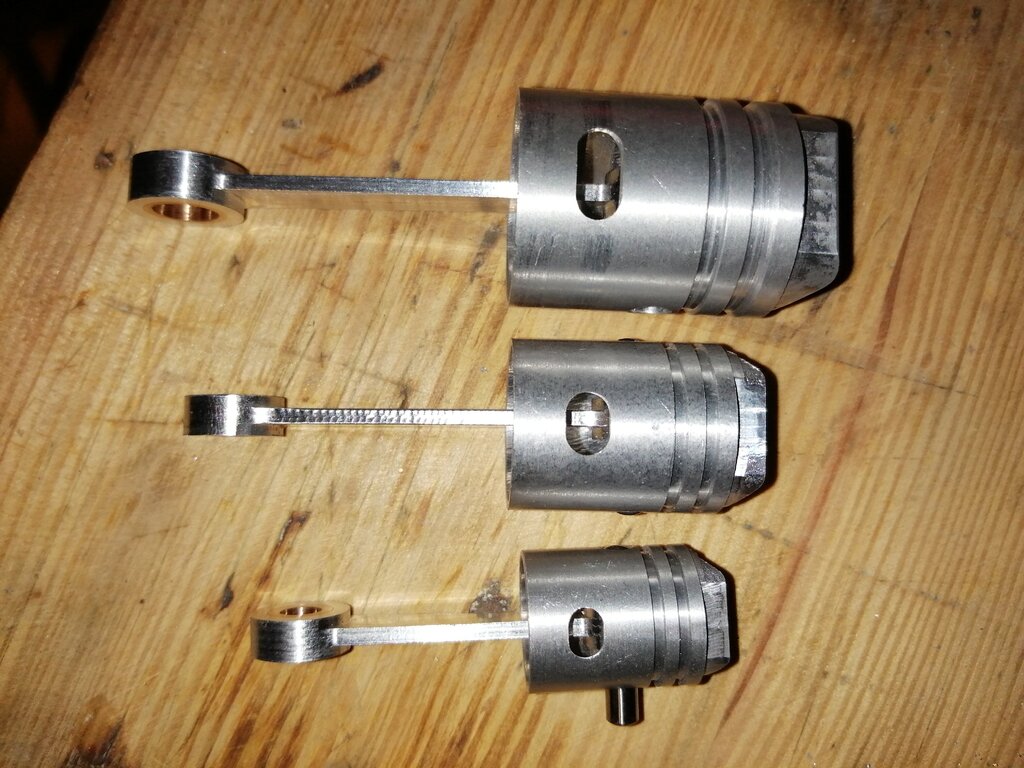

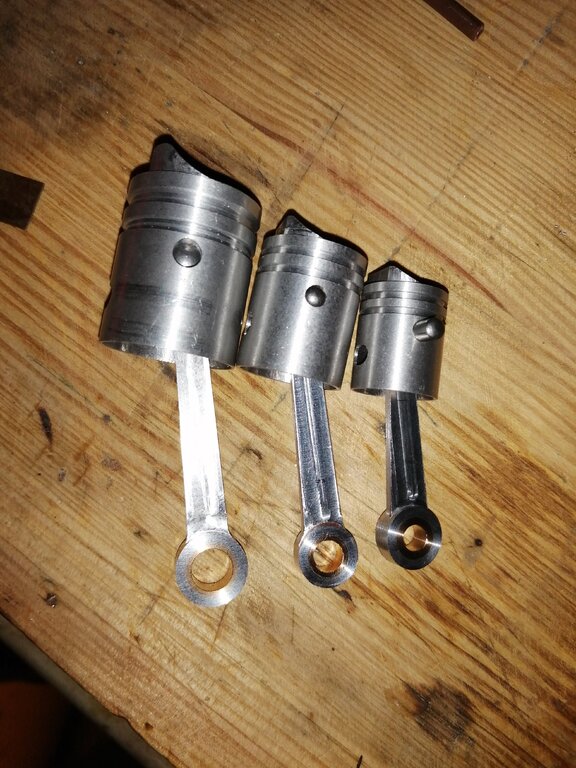

również wykryłem błąd który popełnił jeden z kolegów przy przeskalowywaniu modeli 3d co mocno mnie wnerwiło bo musiałem wykonać od początku wszystkie korbowody do silnika 4ccm natomiast te wykonane nadają się jedynie w kubeł no cóż jest to nauczka że trzeba wszystko sprawdzać po 10x nawet po kolegach

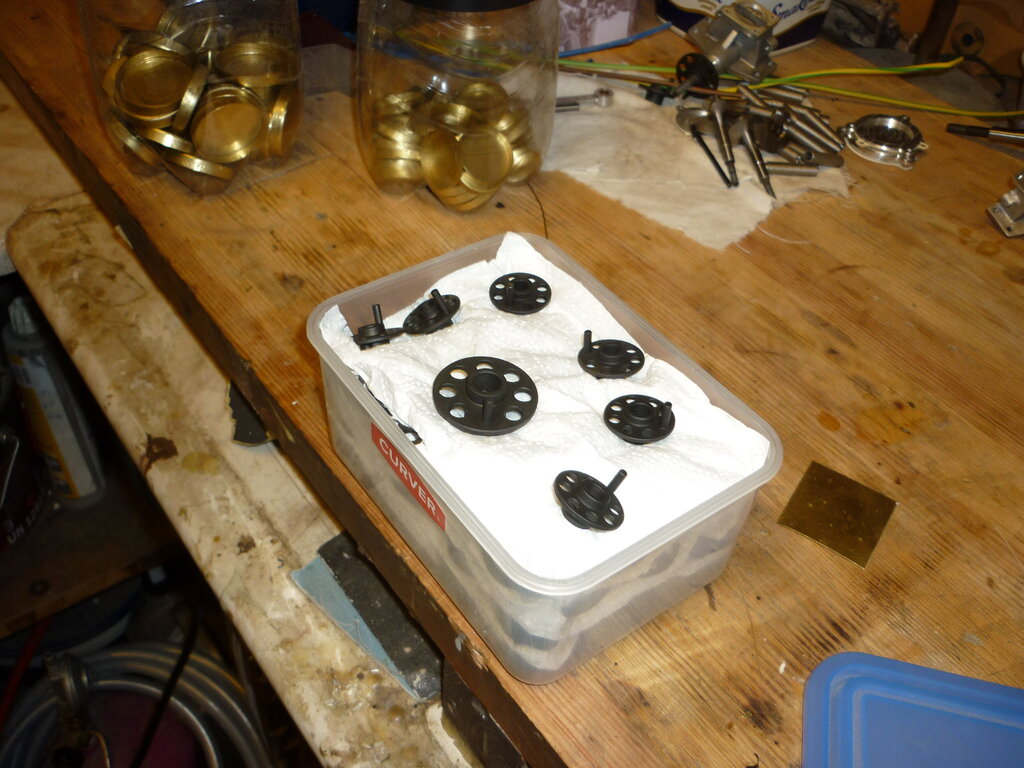

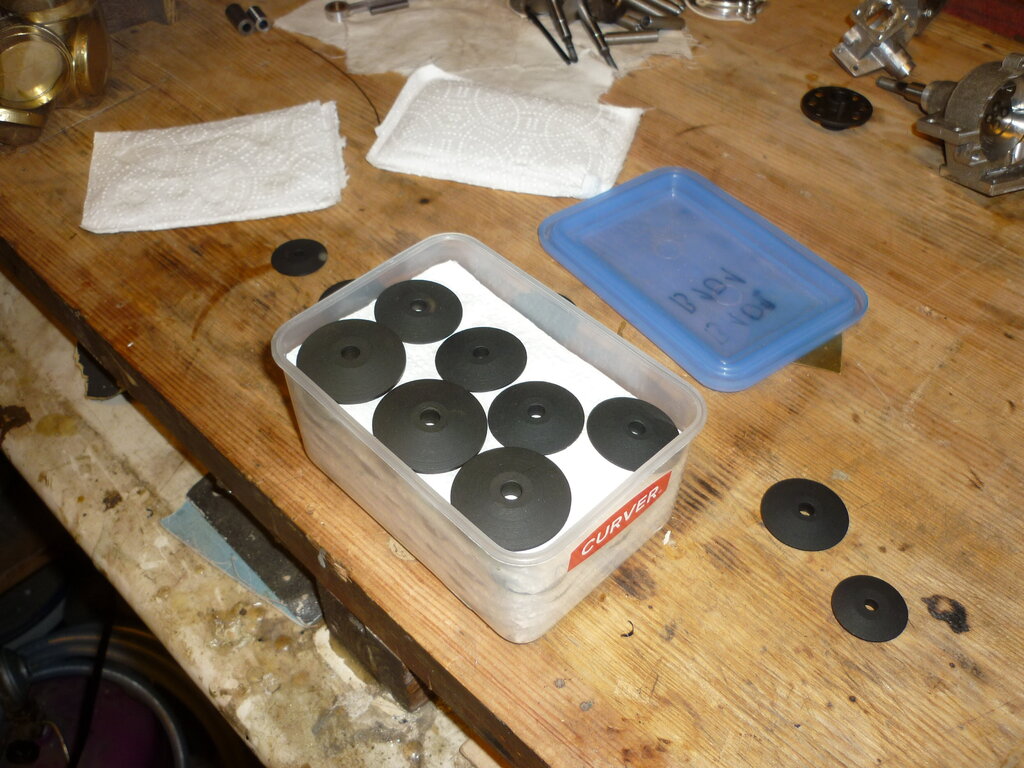

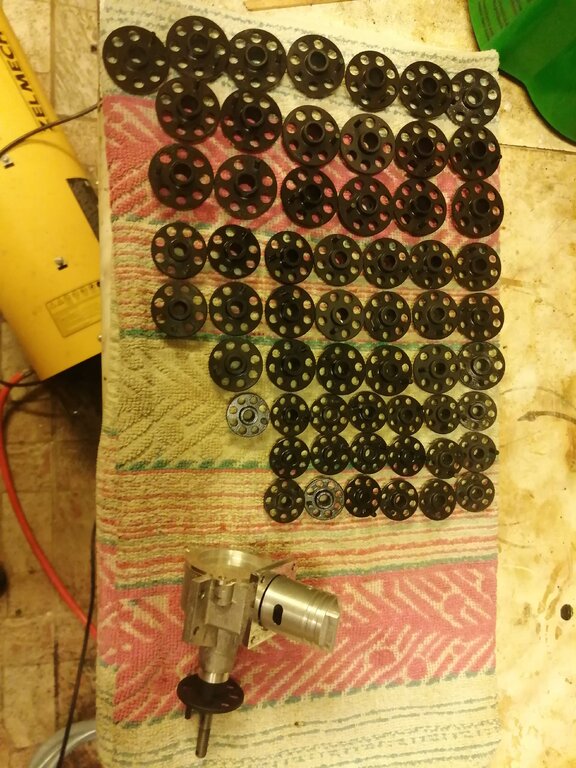

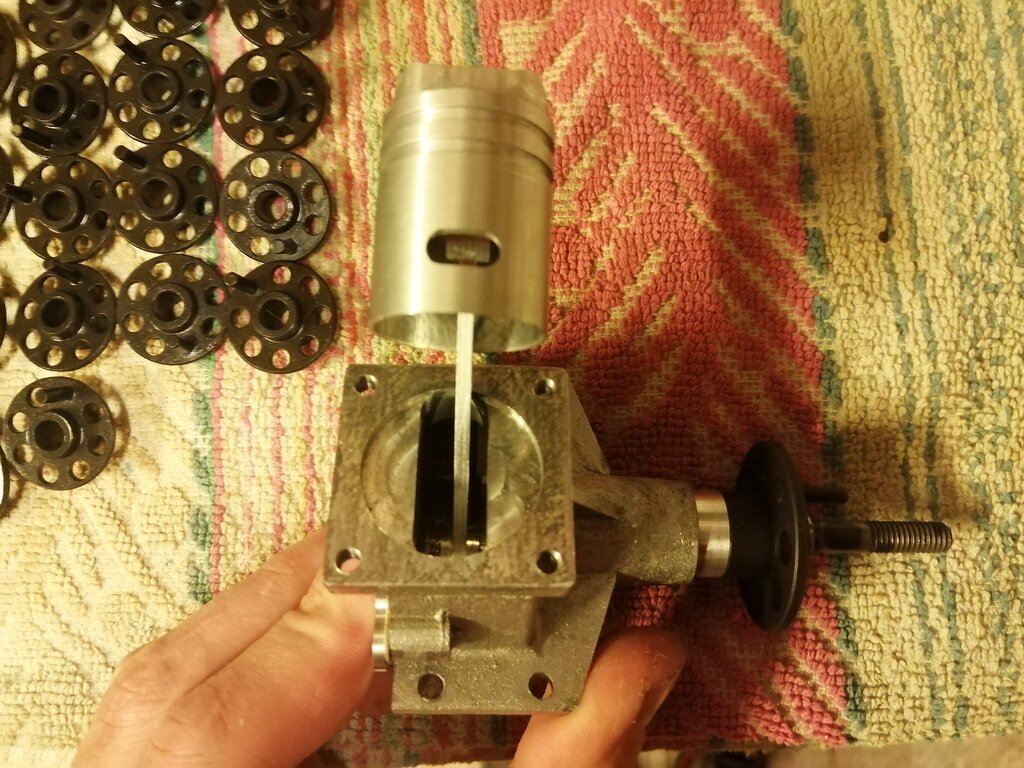

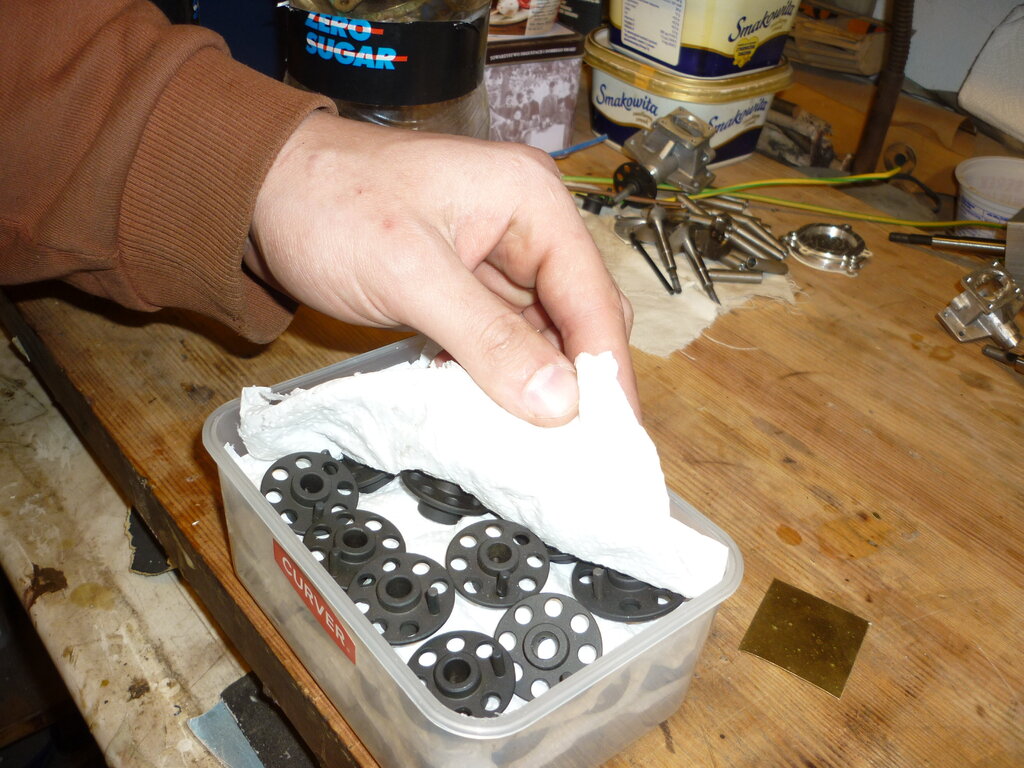

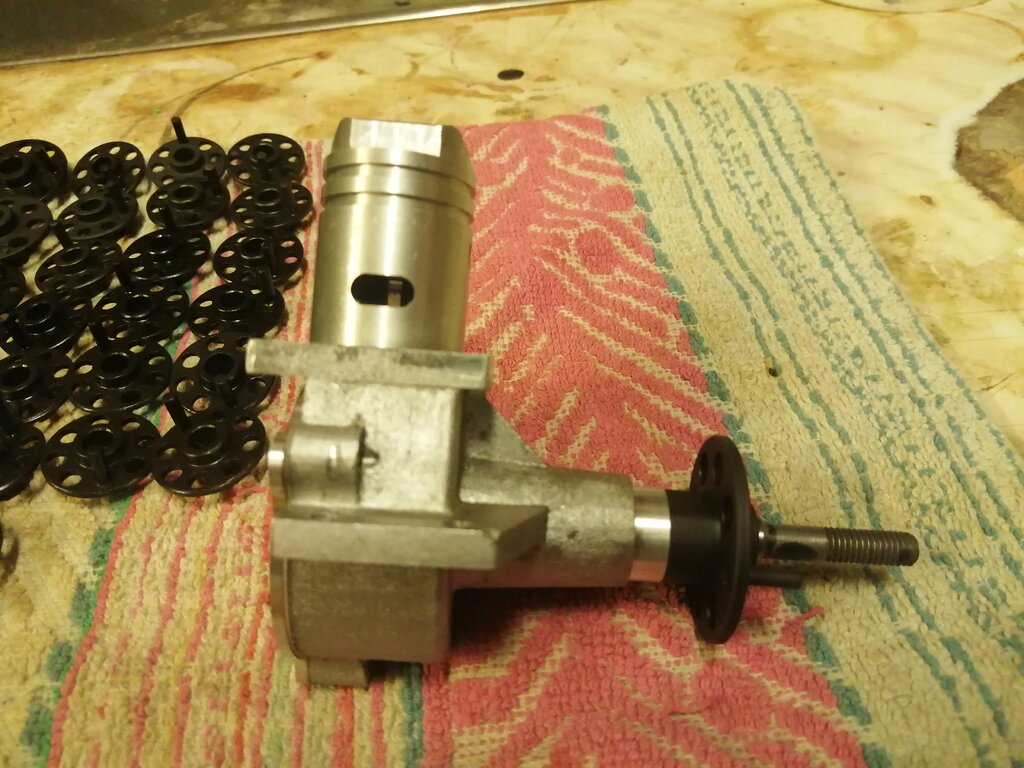

również postanowiłem sobie że po dokańczam to co rozpocząłem i tak wykończone sa wszystkie piasty silników oraz podkładki przez które dokręcane będą śmigła  również troszkę trzeba było przerobić kartery tak aby korbowód swobodnie mógł sie ruszać jest to dokończone więc mogę brać się za kolejne części














ponad to wczoraj odwiedził mnie mój najlepszy przyjaciel Pan Janek dzięki któremu zacząłem zajmować się modelarstwem na poważnie i mam na to dowody :P




P.S.

niebawem nastąpi u mnie modernizacja warsztatu w drodze już jest tokarka cnc więc mam nadzieję że motorki w końcu będą robiły się same ?



  • Lubię to 3
Opublikowano

TO prace ruszą pełną parą z cnc. Tylko warsztat trzeba rozbudować ?

Fajna fotka p.Janka to już dawno nie widziałem.?

Opublikowano
46 minut temu, Nastin napisał:

.......rusza pełną parą z cnc. Tylko warsztat trzeba rozbudować....

no i co dalej ?????

może tak coś bardziej twórczego do tego tematu dodaśz ???

Opublikowano

Twórczość będzie w lecie przy rozbudowie i to radosna?.

Ach te polskie znaki.

Wracając do tematu. Silniki nabierają kształtów.

Kamil wykonał tu bardzo dużo dobrej roboty a czas jaki poświęcił na to jest ogromny tu podziwiam zacięcie.

Ja niestety ubolewam nad tym że nie mam już tyle czasu na hobby.

 Z niecierpliwością czekam na testy jak to będzie chodzić? albo latać?

  • 2 tygodnie później...
Opublikowano

a myślałem ż wiernych kibiców brak jednak są tylko się ukrywają ? Marku chciałem na wiosnę uruchomić jednak wiosna przyszła za szybko a poza tym mam dość duży problem z cylindrami

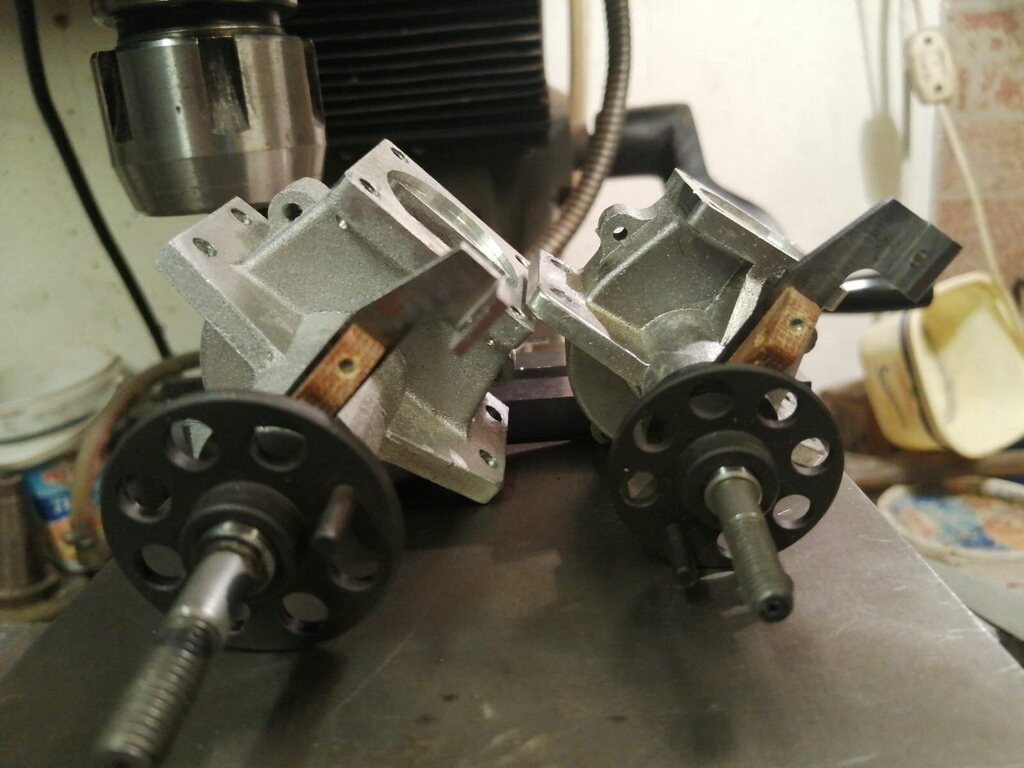

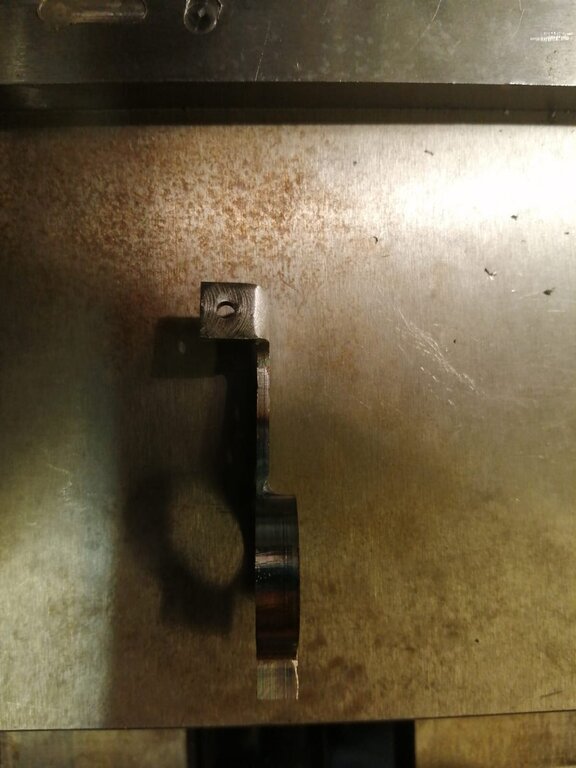

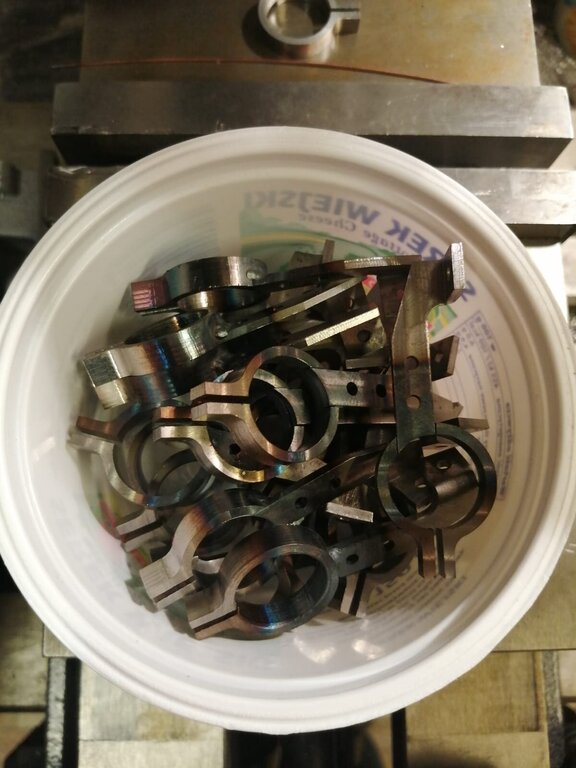

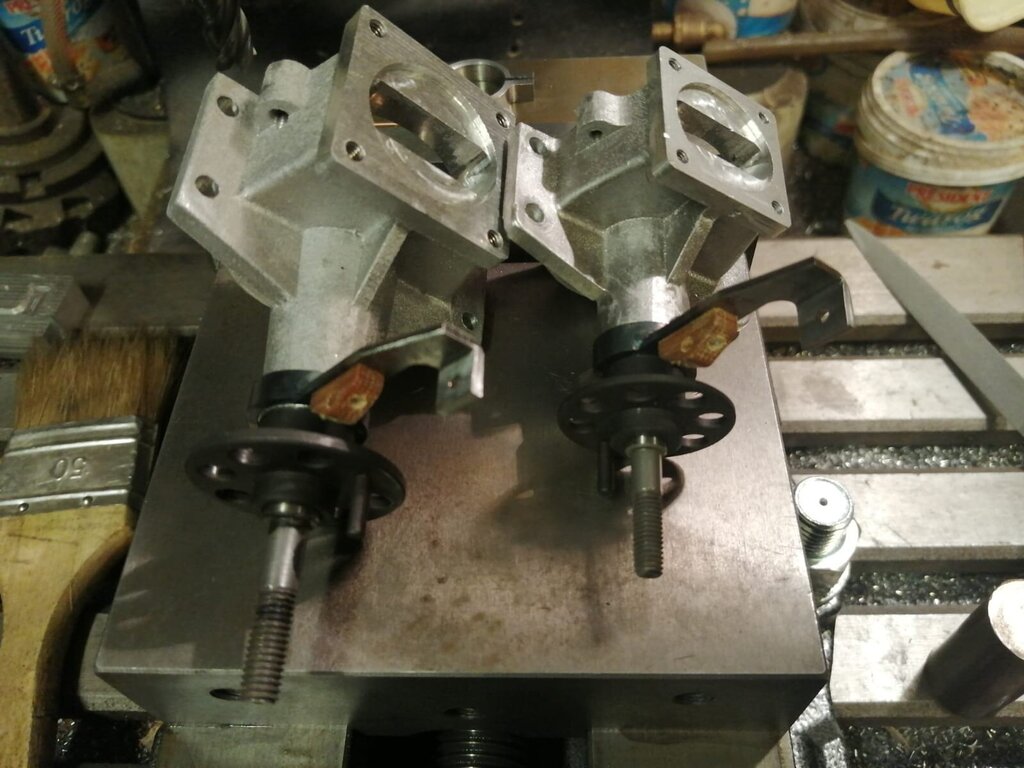

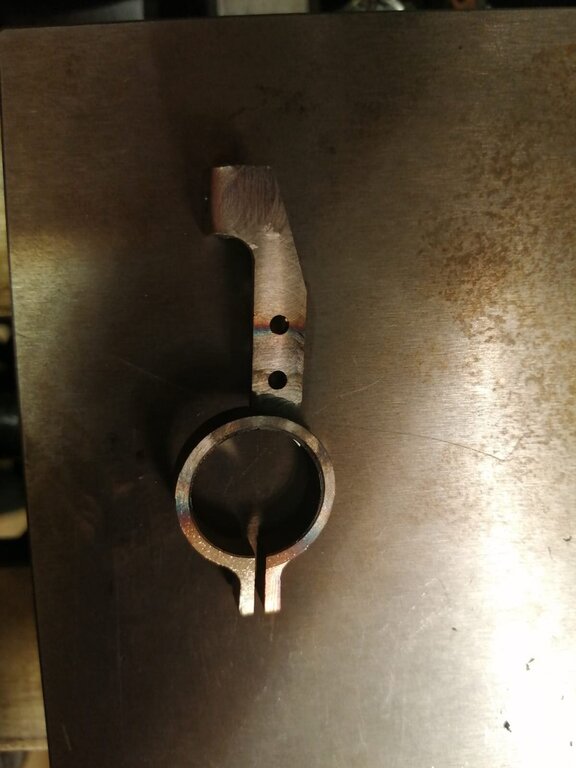

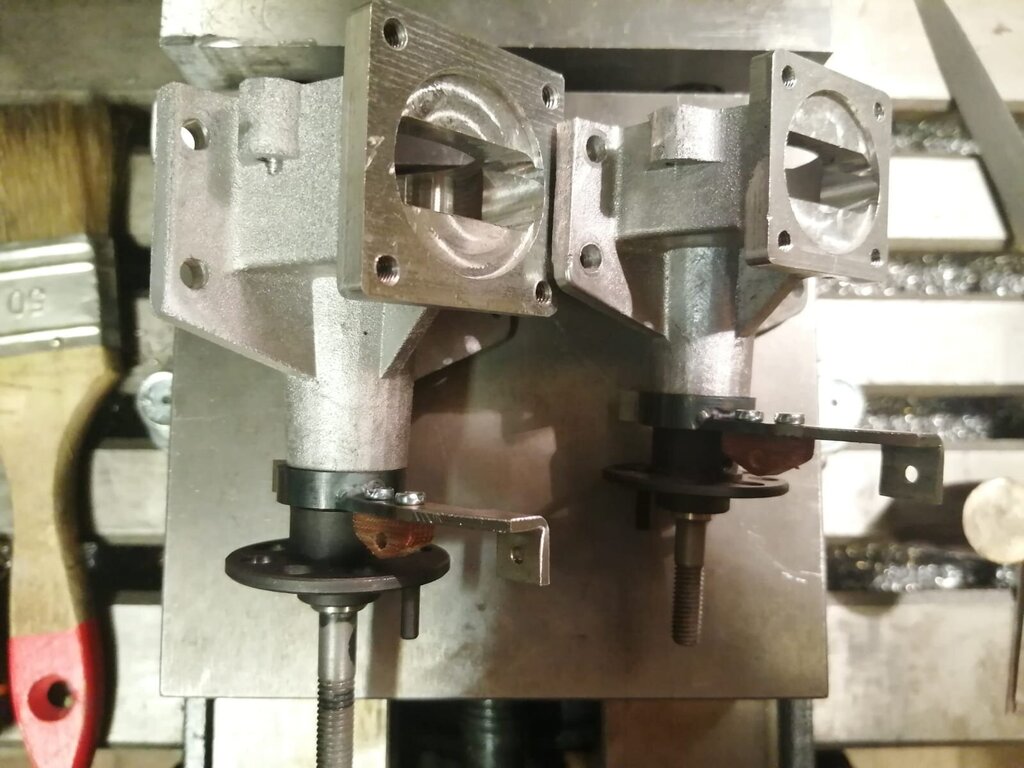

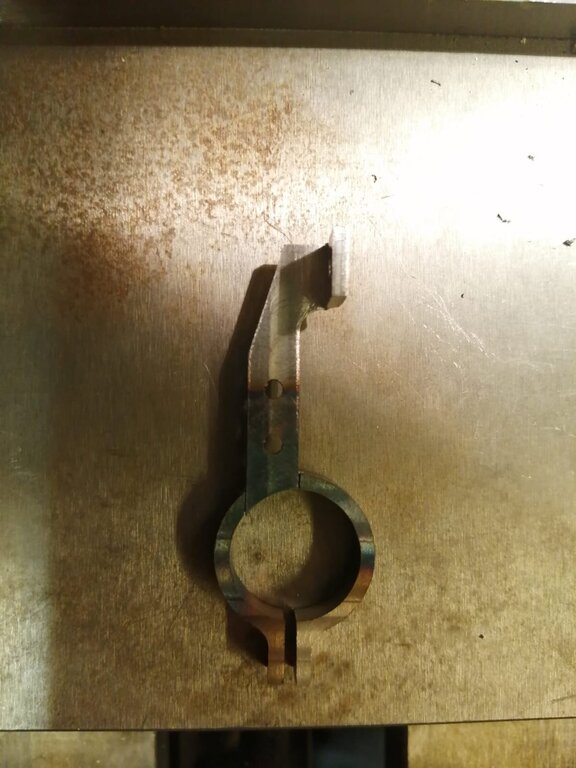

więc na warsztacie dzieje się walczę z przerywaczami i są pierwsze efekty dziś pospawałem tigiem obejmę z wieżyczką i do przymiarki zamontowałem izolatory jednak potrzebne są jeszcze 2 elementy czyli otwór pod śrubkę m2 w obejmie tak aby dało sie ją zacisnąć i dźwignia która umożliwi regulacje konta wyprzedzenia zapłonu po jej przyspawaniu chcę je wszystkie wypiaskować oraz poczernić i będą gotowe  a spawa się to ustrojstwo niemal że na bezdechu aby ładnie wyglądało ?

następnym tematem będą styki i ślizg jednak to musi poczekać aż odremontuję tokarkę cnc i ona te części wykona

WhatsApp Image 2021-04-16 at 22.26.23 (2).jpeg

WhatsApp Image 2021-04-16 at 22.26.23 (1).jpeg

WhatsApp Image 2021-04-16 at 22.26.23.jpeg

WhatsApp Image 2021-04-16 at 22.26.07.jpeg

WhatsApp Image 2021-04-16 at 22.26.06 (1).jpeg

WhatsApp Image 2021-04-16 at 22.26.06.jpeg

WhatsApp Image 2021-04-16 at 22.25.55.jpeg

  • Lubię to 2
Opublikowano



17 minut temu, yarun napisał:

a myślałem ż wiernych kibiców brak jednak są tylko się ukrywają



nawet byli osobiście i widzieli ten werkstatt. :)



21 minut temu, yarun napisał:

zamontowałem izolatory



czy widzę prawilny turbax?



23 minuty temu, yarun napisał:

aż odremontuję tokarkę cnc



no i się nie chwalisz? w końcu to ja załatwiłem Tobie miejsce na nią w garażu. :)

26 minut temu, yarun napisał:

następnym tematem będą styki i ślizg



z czego pozyskasz platynki?



Opublikowano

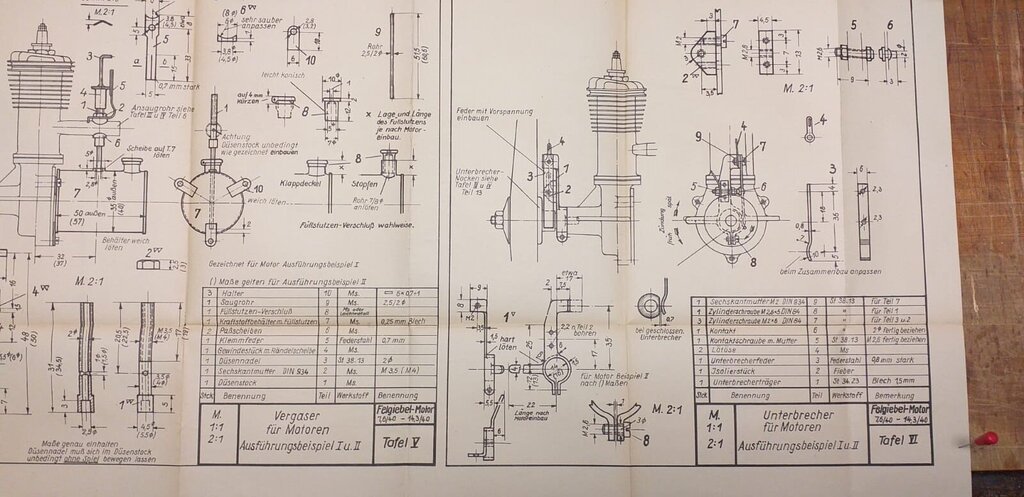

zobacz w tabeli nr 6 kontakt wykonany z st38.13 więc skoro trzymamy sie oryginalnych planów to będa stalowe poza tym skoro wtedy działało to i teraz też będzie

co do tokarki to nie ma czym się chwalić jak na razie maszyna z 1987r i sterowanie odmówiło współpracy więc kombinuje nowe jak ruszy to sie pochwalę ?



tafel 5 i 6.jpg

Opublikowano

Raczej bym myślał o innym materiale na platynki bo tam jednak trochę prądu idzie
. Jak nie kibicować ? Toż to mini fabryka bo i maszyny, wiedza, zapał a za kilka lat będzie Polskie Saito

Wysłane z mojego CPH2021 przy użyciu Tapatalka
