Grumman F6F Hellcat

[szymon-flightory]

Cześć wszystkim.
Chciałbym podzielić się z Wami moimi ostatnimi poczynaniami. Przez dłuższy czas nie robiłem modeli, a przymierzałem się do budowy plotera termicznego. Przy okazji popracowałem nad kilkoma projektami, które chciałbym wykonać jako pierwsze. Ostatnie miesiące pobytu w domu mocno przyspieszyły postępy. Jako, że Hellcat chodził mi po głowie najdłużej i powstał pierwszy to też od niego zacząłem wycinanie.

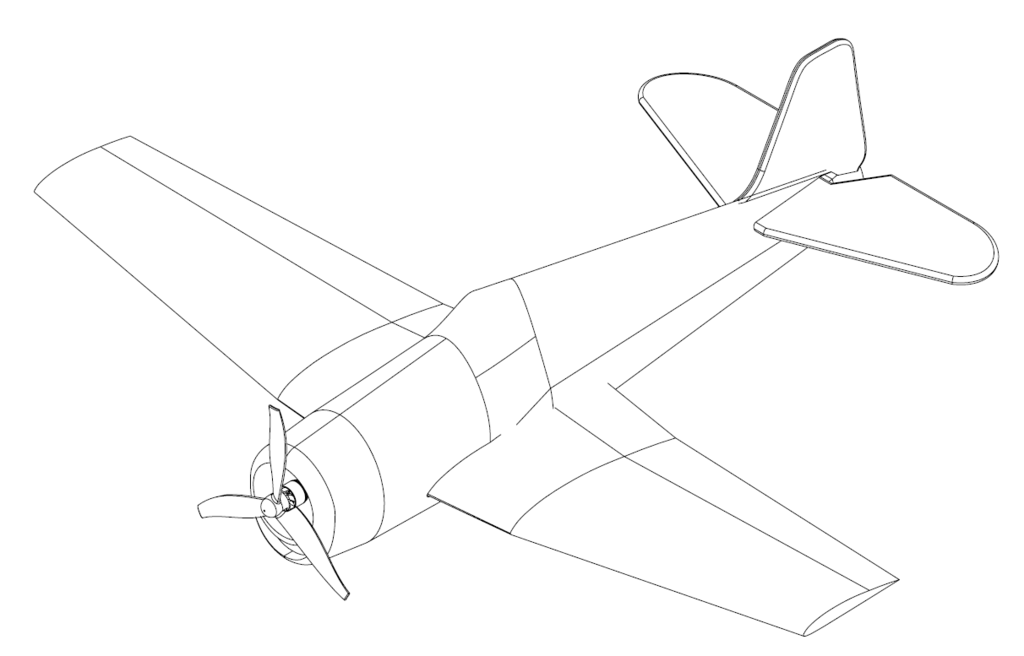

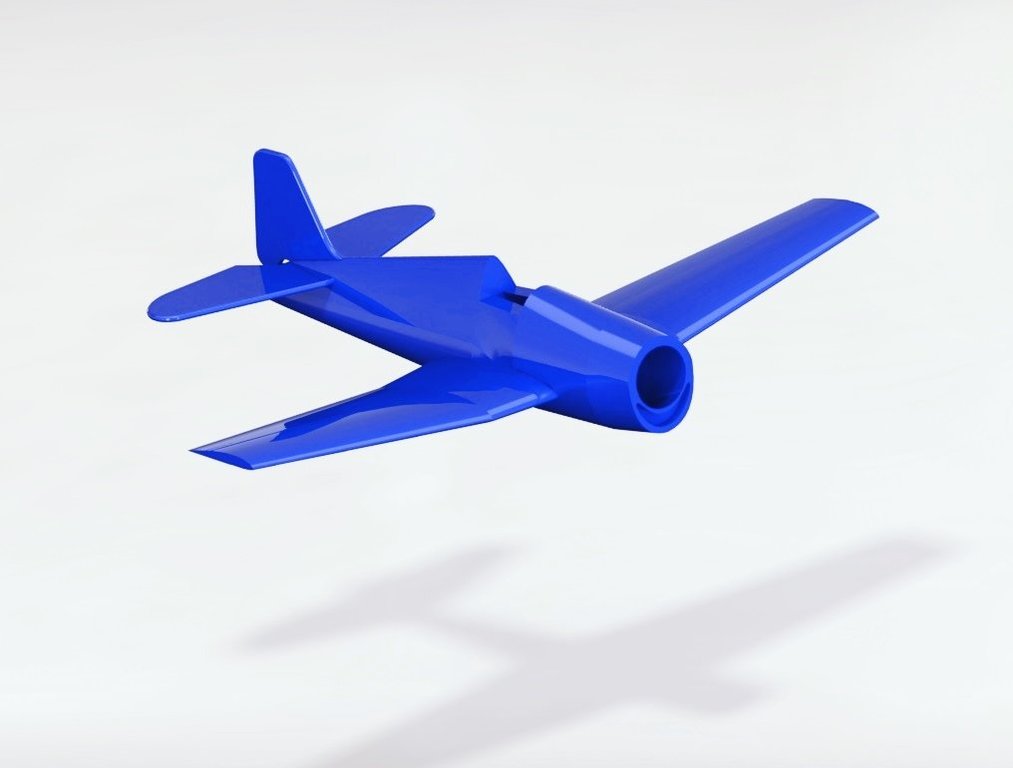

Projekt prezentuje się tak:











































































































Model będzie wykonany z EPP. Rozpiętość skrzydeł to równo 1m. Nie będzie to demon prędkości. Chciałbym raczej odwzorować możliwie realny model lotu ciężkiego myśliwca. Powierzchnie nośne zostały nieco powiększone, zastosuję silnik wolnoobrotowy z dużym śmigłem o niewielkim skoku. Myślę, że maksimum to będzie 1000kv przy śmigle około 11x4.  Profil skrzydła to popularny Clark-Y.



Przejdźmy do najciekawszego.

Pianki już są wycięte. Jako, że testowałem jeszcze ploter, to zanim zabrałem się za EPP,wykonałem kilka cięć w styropianie. Tak powstała testowa wersja Hellcata w nieco większej odsłonie bo o rozpiętości skrzydeł 1,2m.

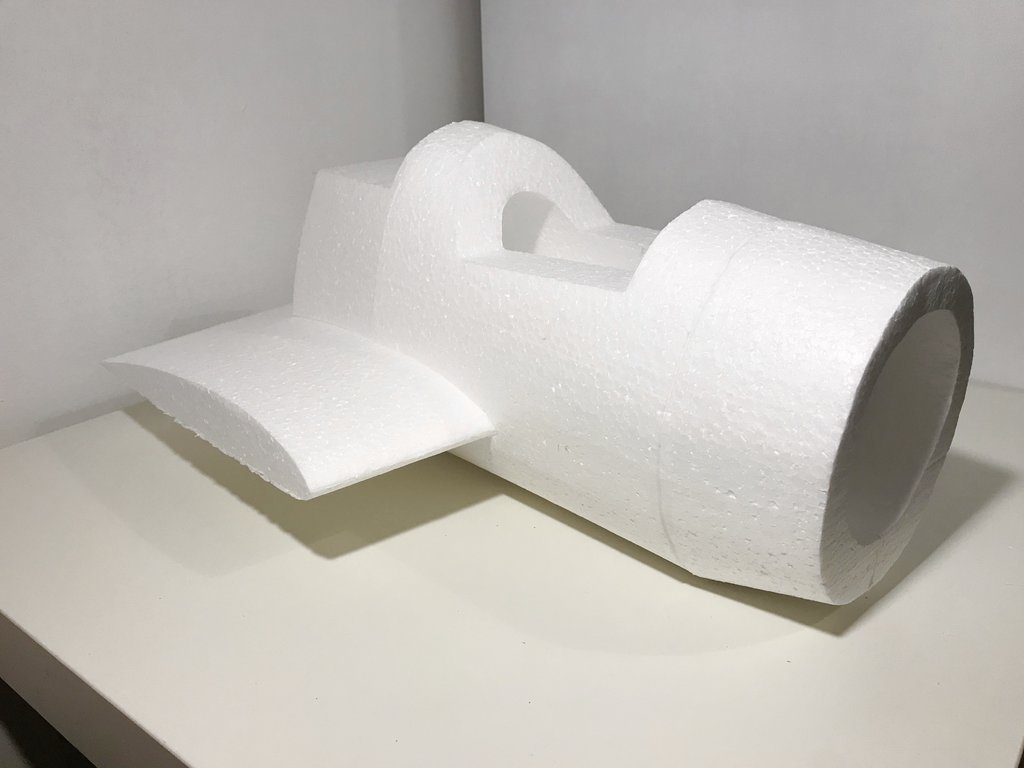

Posłużył on raczej tylko jako wzorzec lub ewentualnie jako duża rzutka do ogrodu. W związku z tym szybko posklejałem go w całość by zobaczyć jak się prezentuje.

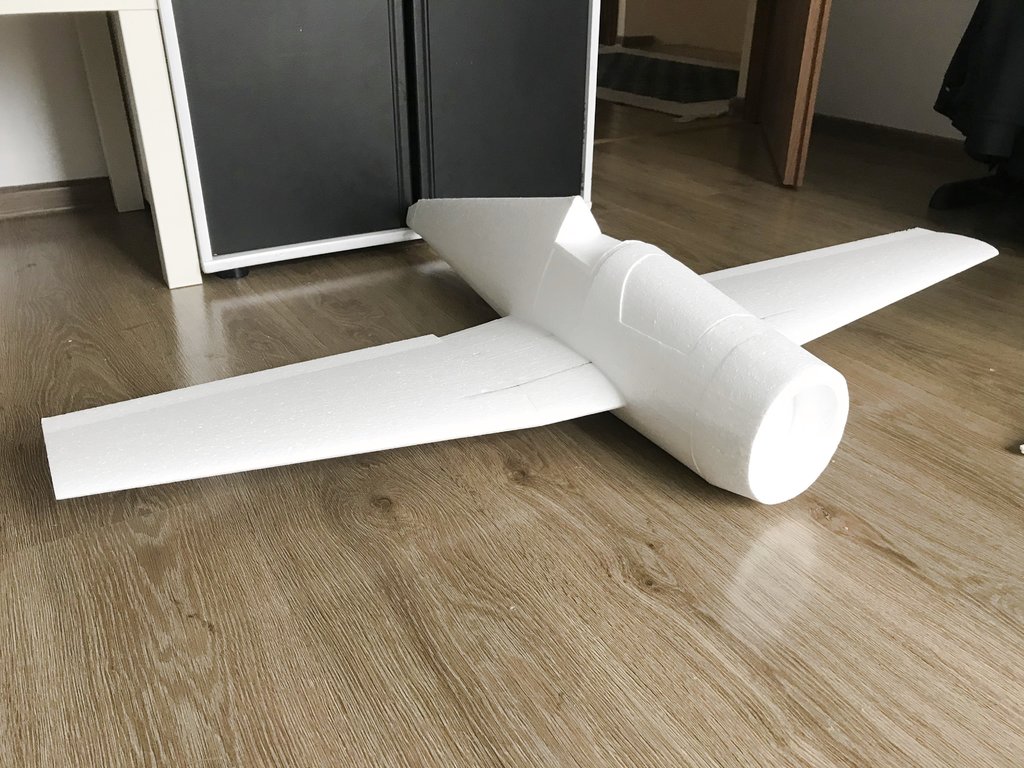

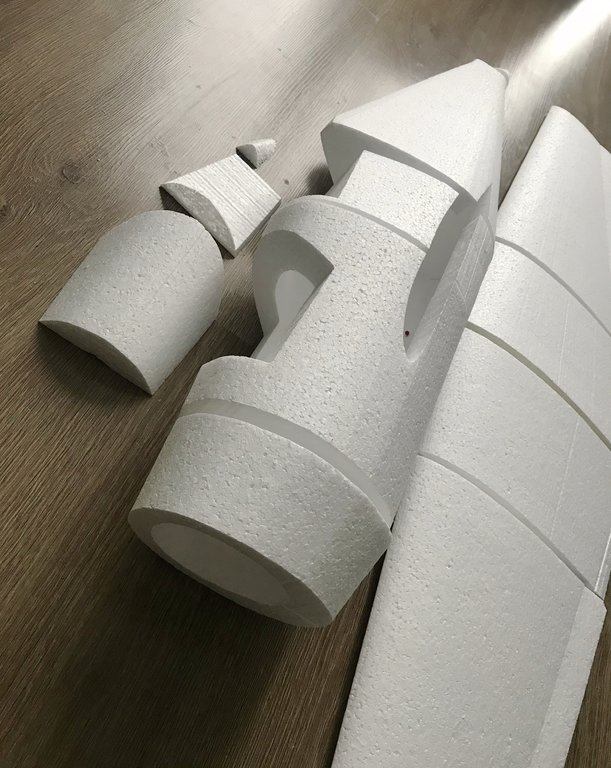

Jak widać, styropianowy Hellcat wyszedł jak należy więc zabrałem się za obróbkę płyty EPP widocznej z lewej strony zdjęcia.

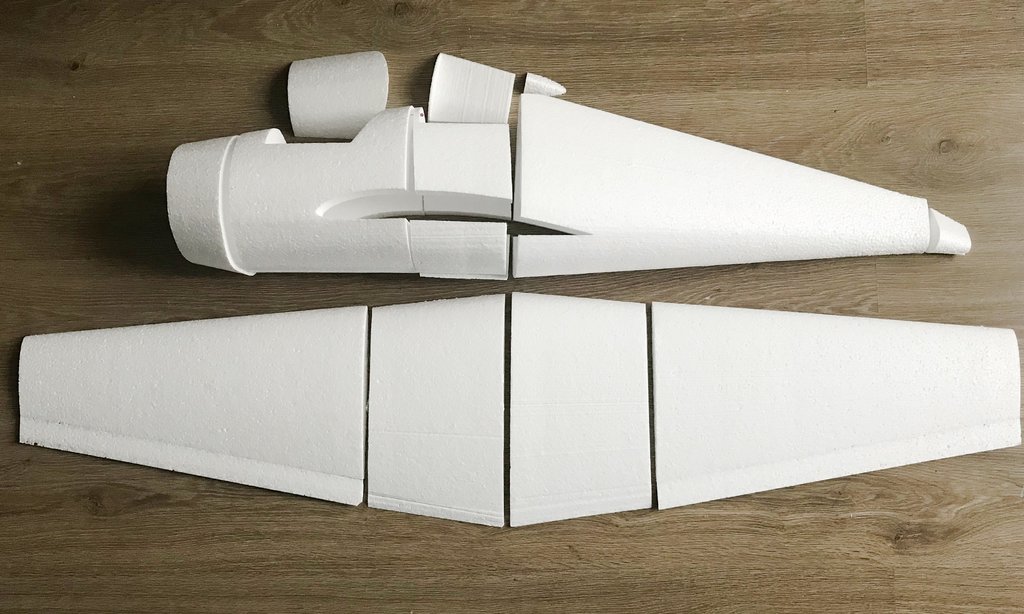

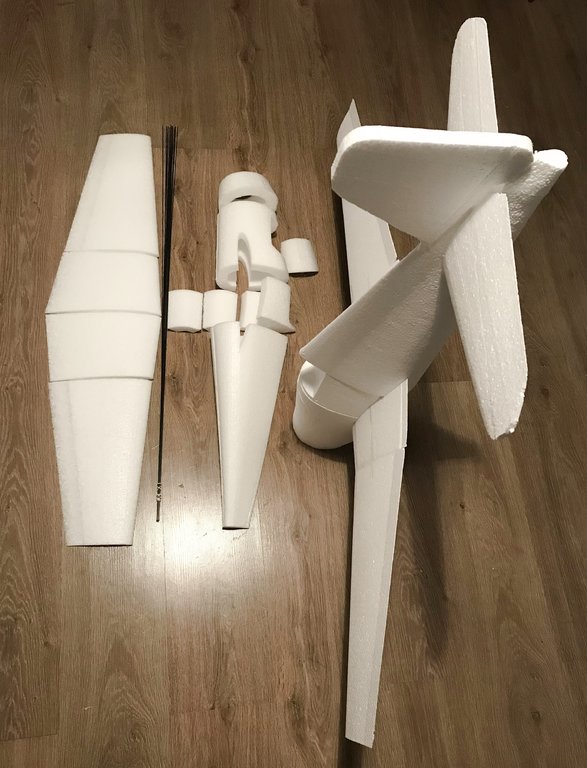

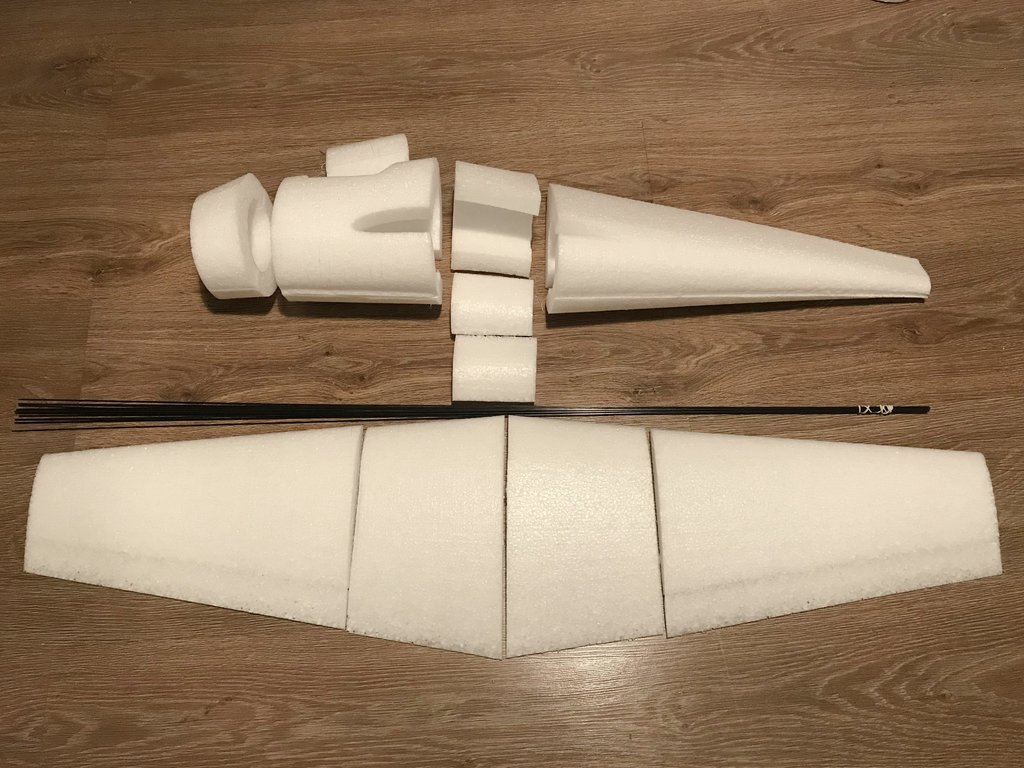

Zestaw do składania gotowy. Aktualizacja prac już wkrótce









[japim]

Mam słabość do Hellcata. Mam kombata 1:12 napędzanego osmaxem 25Fx.  To mój ulubiony jednosilnikowy myśliwiec. Fajnie Ci wyszedł. Tylko kopyto na przeszkloną kabinę i będzie full wypas.

[robertus]

Zrób jakiś film jak pracujesz w solidworks. Masz może porównanie ze sketchupem?

[szymon-flightory]

3 godziny temu, robertus napisał:

Zrób jakiś film jak pracujesz w solidworks. Masz może porównanie ze sketchupem?

Przy okazji następnego projektu postaram się nagrać jak to wygląda. Robiłem modele również na Sketchupie i w zasadzie na poziomie podstawowego modelowania 3D jest dosyć podobnie. Solid ma na pewno znacznie więcej technicznych, inżynierskich funkcji, a Sketchup skupia się bardziej na możliwie uproszczonej pracy i wizualnej stronie projektu. Akurat na potrzebę takiego mało skomplikowanego modelu, oba programy nadadzą się dobrze. Ja pracowałem ostatnio dużo na Solidzie, przyzwyczaiłem się i już przy nim zostałem. Spróbuję kiedyś pokazać pracę w nim właśnie pod kątem modelarstwa i prostych realizacji.



12 godzin temu, japim napisał:

Mam słabość do Hellcata. Mam kombata 1:12 napędzanego osmaxem 25Fx.  To mój ulubiony jednosilnikowy myśliwiec. Fajnie Ci wyszedł. Tylko kopyto na przeszkloną kabinę i będzie full wypas.

Ja tak samo. Zawsze najbardziej przykuwały moją uwagę ciężkie myśliwce, z grubymi kadłubami i silnikami gwiazdowymi. Trochę ich było, ale Hellcat chyba wychodzi najkorzystniej. Kopyta jeszcze nie ma, ale docelowo kabinka na pewno będzie przeszklona

[robertus]

56 minut temu, szymon-wojcik napisał:

Spróbuję kiedyś pokazać pracę w nim właśnie pod kątem modelarstwa i prostych realizacji.

Super, liczę na to. Ja pracuję w Sketchupie, i może czas spróbować czegoś nowego.

[szymon-flightory]

Pora na kolejny wpis.

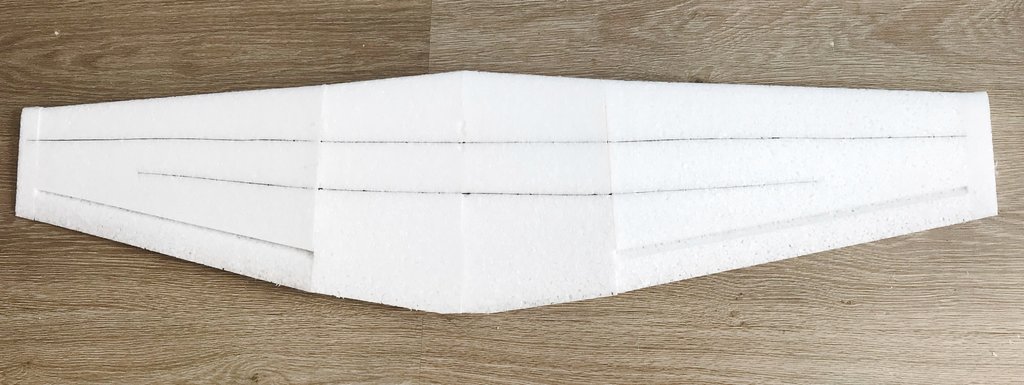

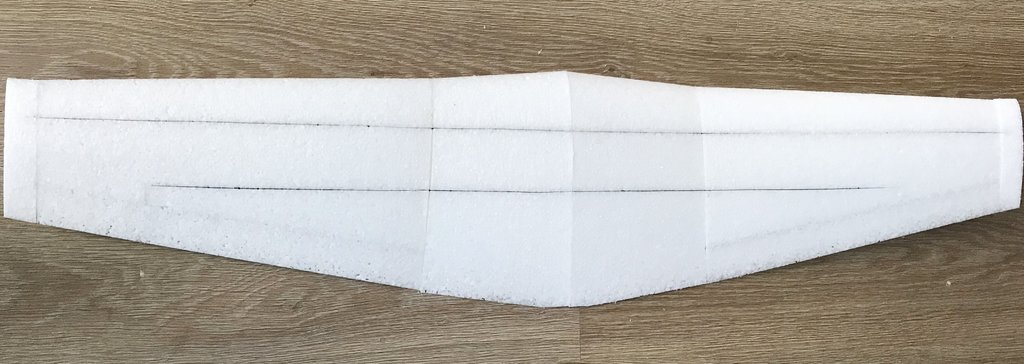

Usztywniłem skrzydła prętami węglowymi i dociąłem dodatkowo końcówki skrzydeł z arkusza o grubości 2cm.

Serwa lotek zazwyczaj montowałem od góry, ale w tym przypadku skrzydła przy lądowaniu raczej nie będą dotykały podłoża, więc serwa wkleję od spodu.

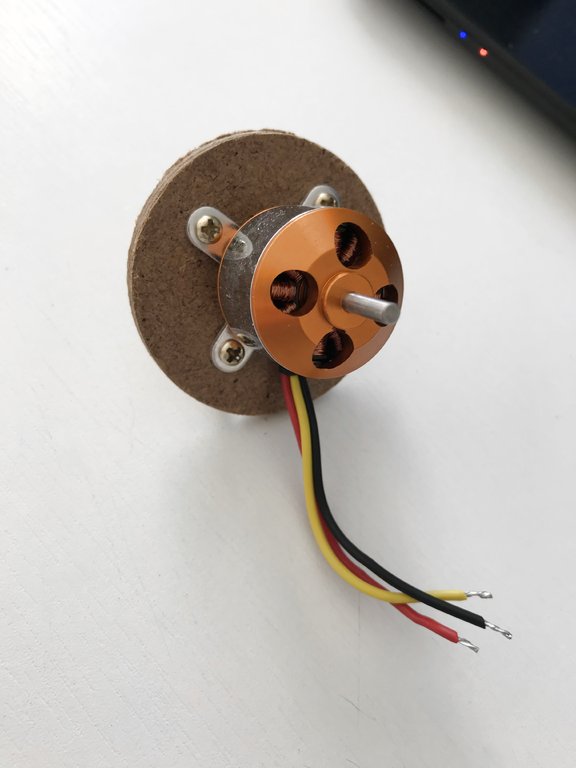

Wyciąłem też wręgę silnikową i przygotowałem sam motor. Moc to 180W przy 930KV.











































































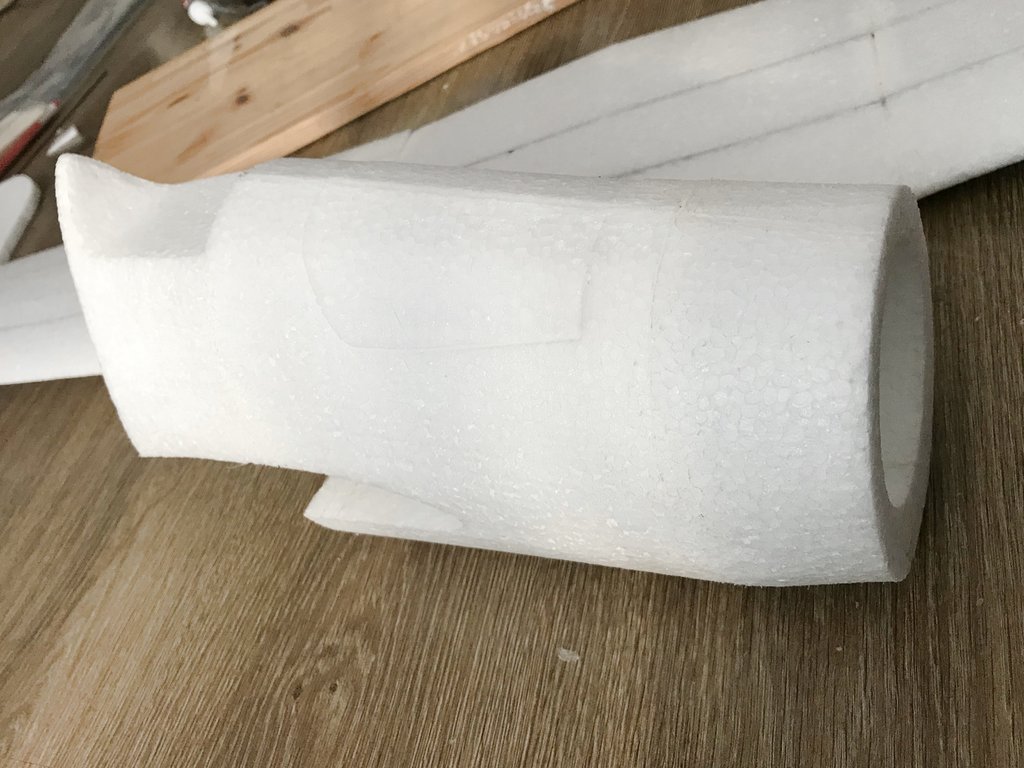

Przednia część kadłuba też już sklejona.

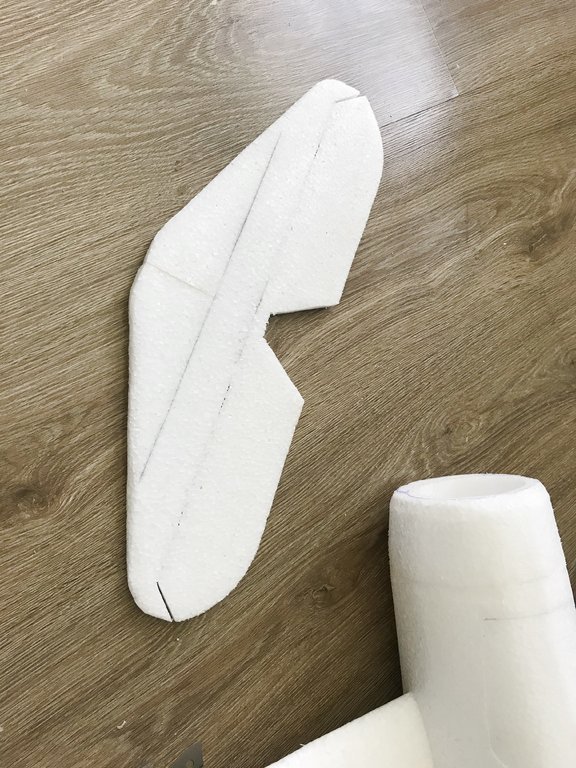

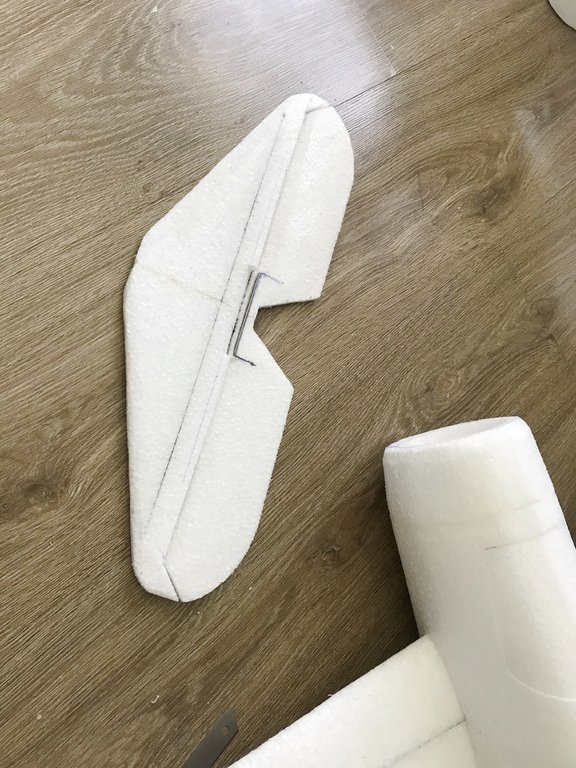

Stateczniki zostały wycięte na płasko z przygotowanego wcześniej arkusza o grubości 1,2cm.

Jak widać, przednia część osłony silnika została już wstępnie zaokrąglona i oszlifowana.

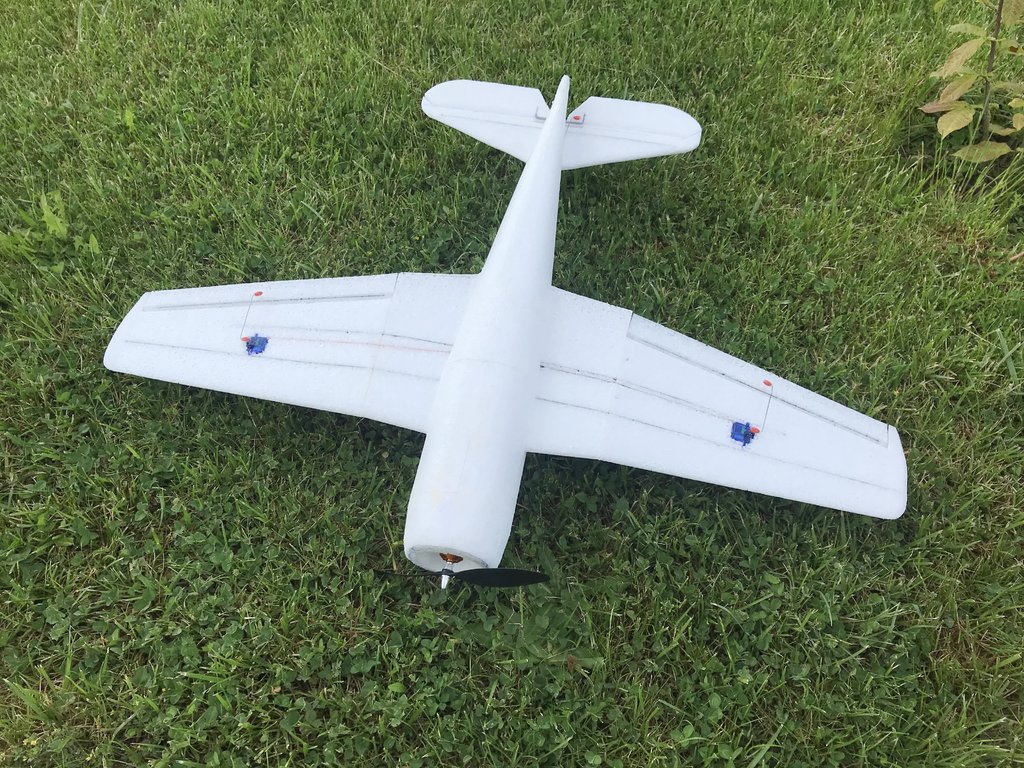

Reszta kadłuba też prawie gotowa. Umieściłem wewnątrz bowdeny i wkleiłem serwa steru wysokości i kierunku. Przeoczyłem zdjęcie samego usterzenia pionowego. Będzie widoczne na następnych fotografiach.

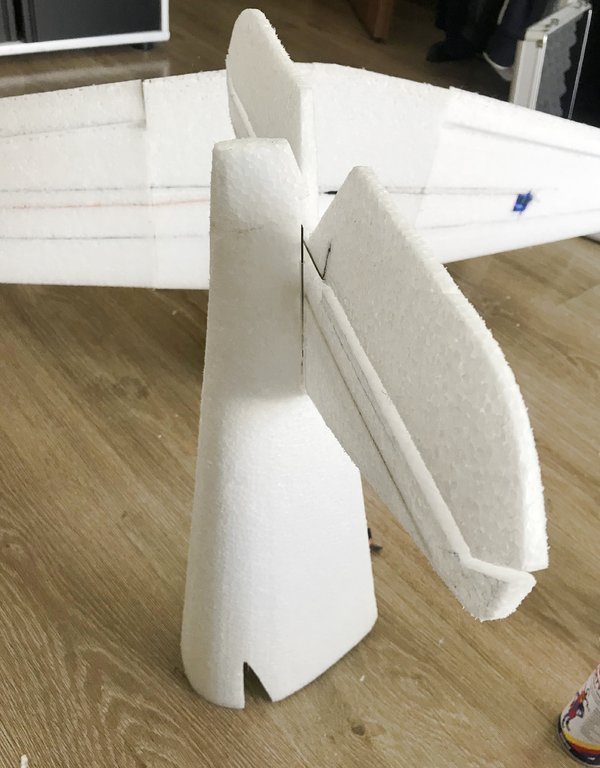

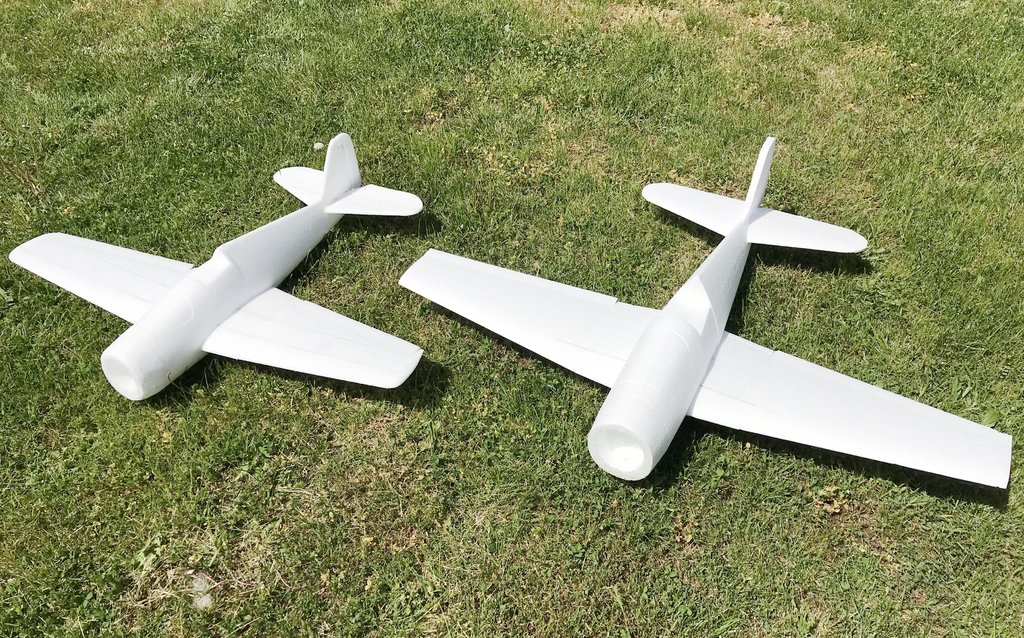

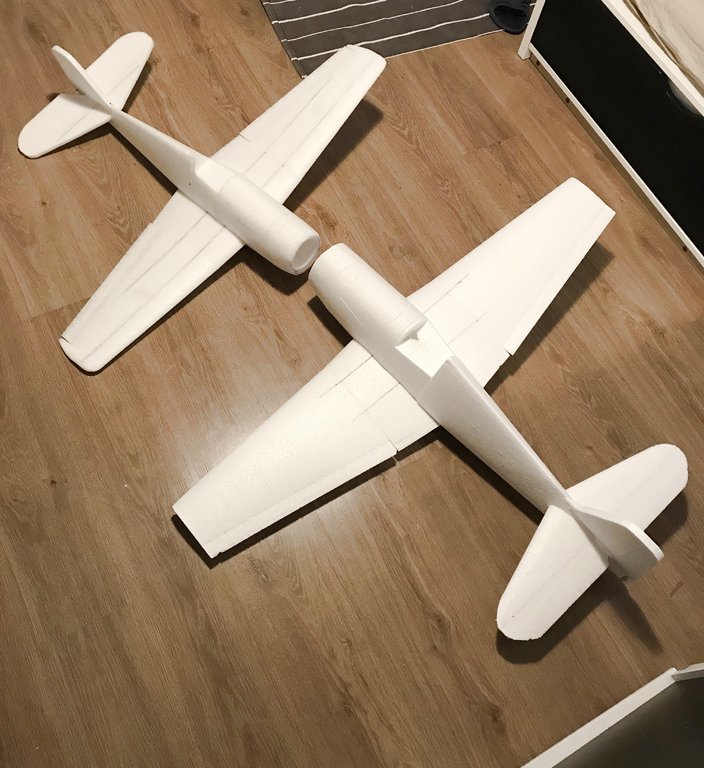

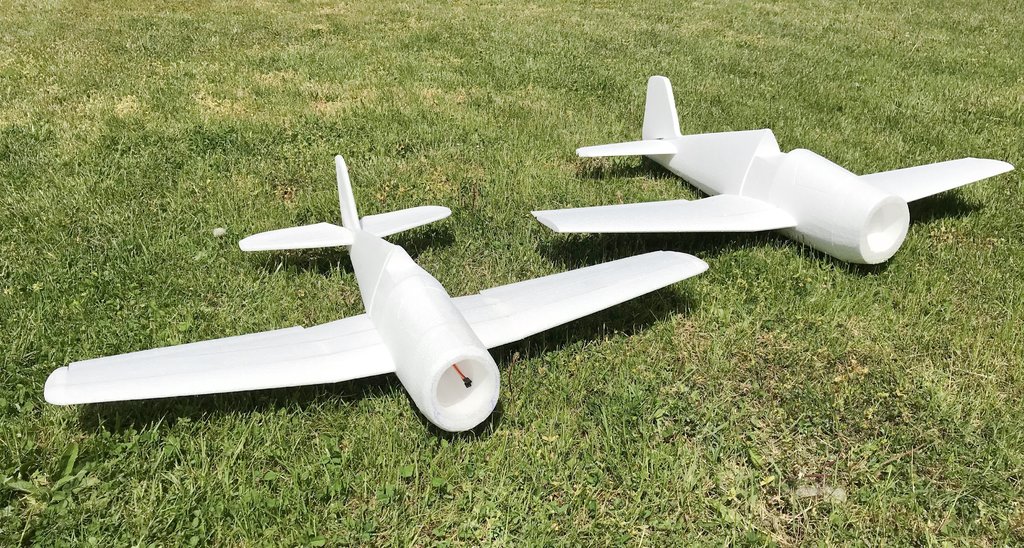

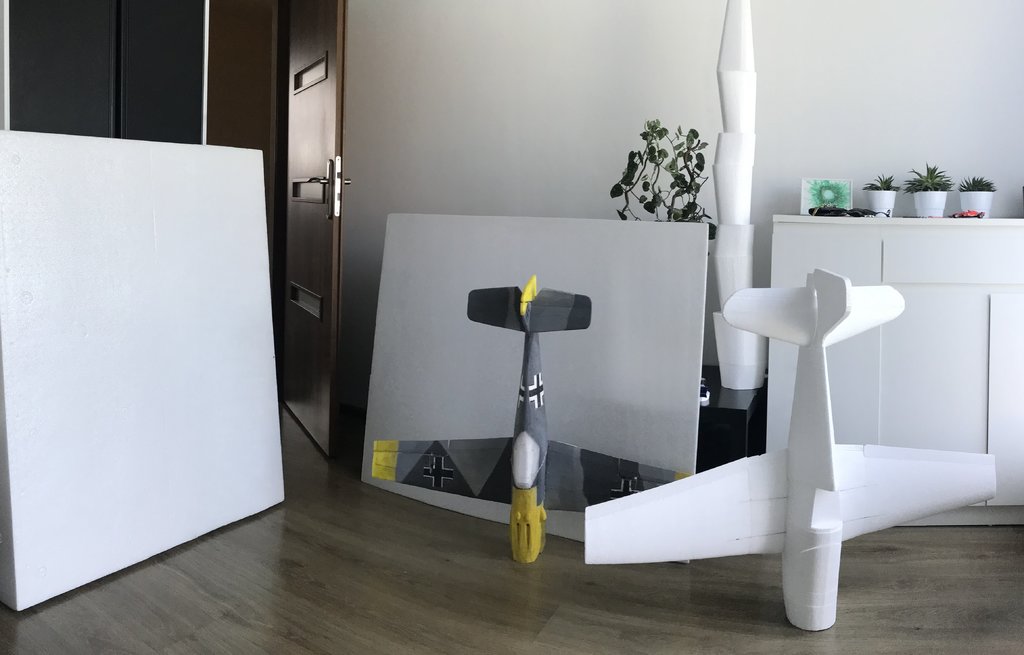

Nie kleiłem jeszcze go w całość, ale złożyłem na sucho i przytrzymałem szpilkami. Tak wygląda w porównaniu z większą wersją.

































































I też coś na zewnątrz

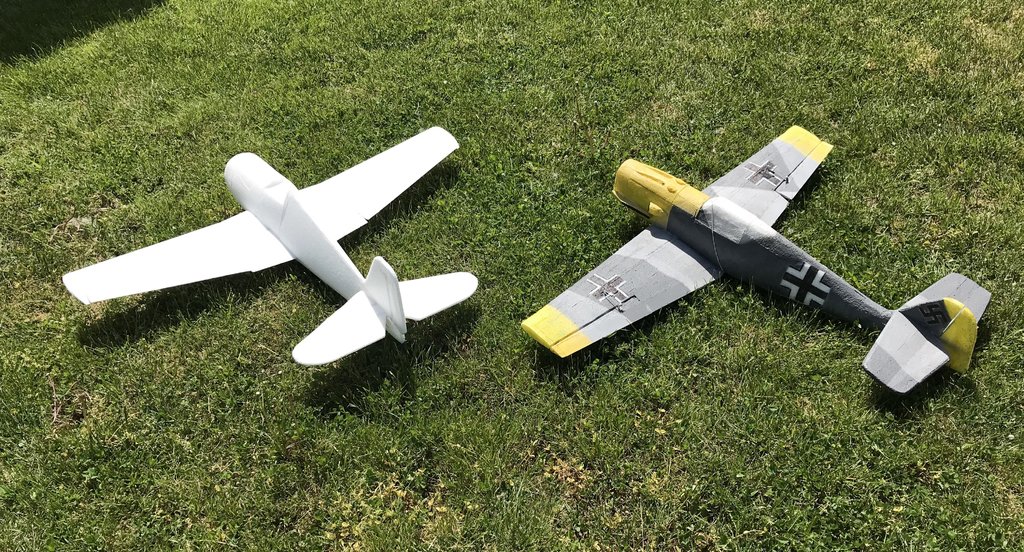

W porównaniu ze starym ME109 w tym samym rozmiarze



































[szymon-flightory]

Zdecydowałem się na poniższe malowanie.

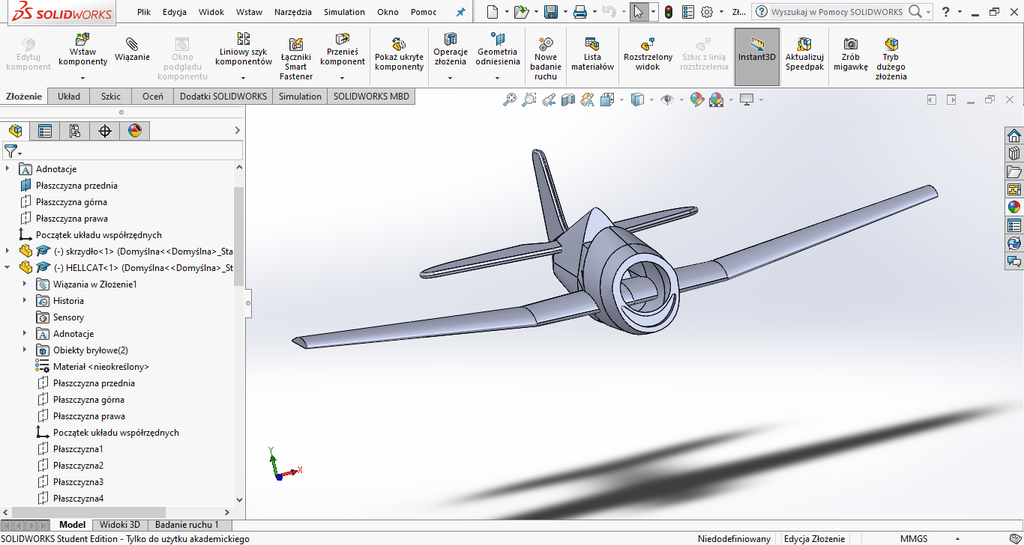

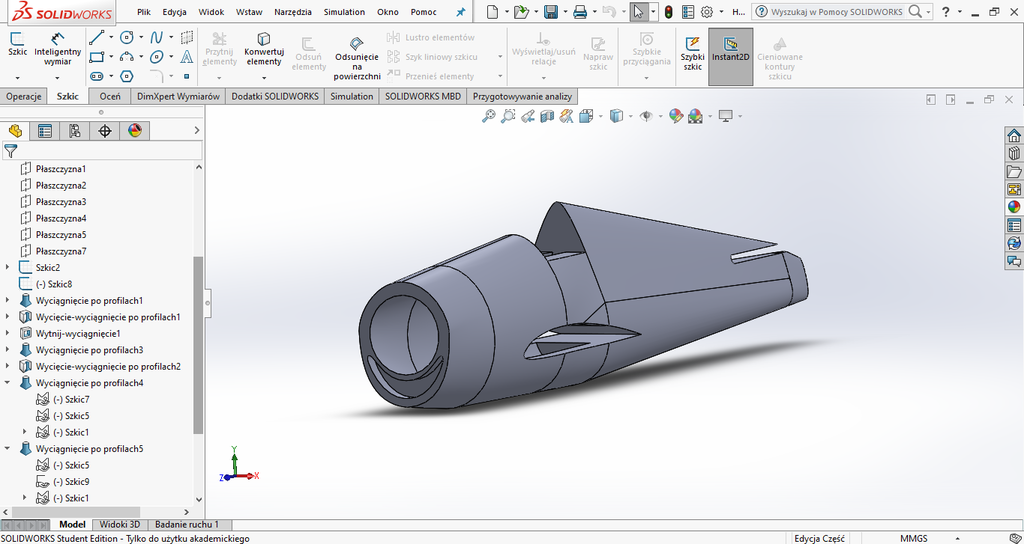

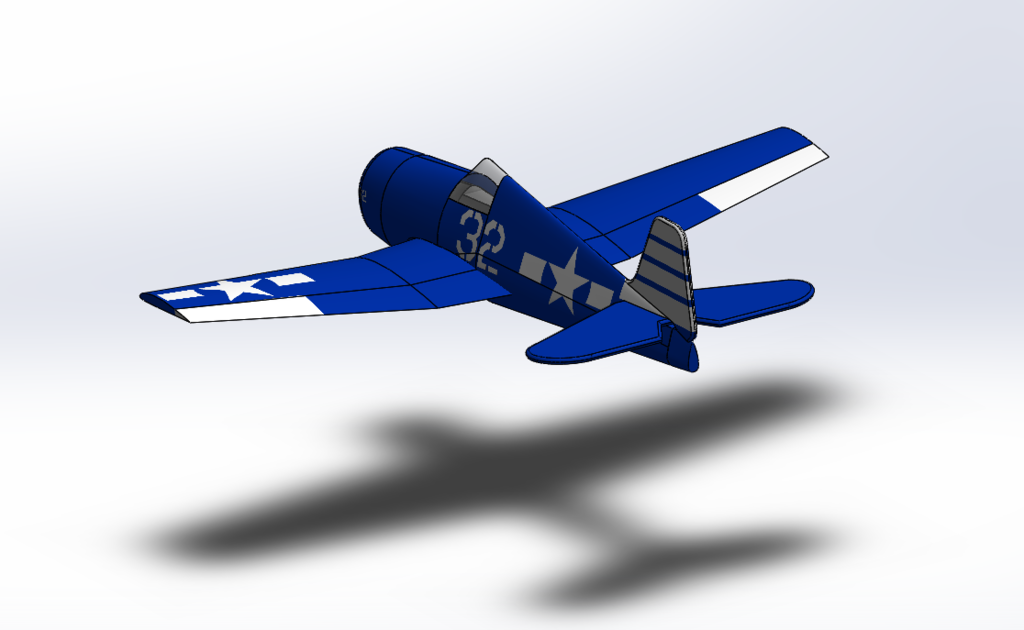

Spędziłem jeszcze chwilę w Solidworksie by nieco rozbudować projekt i zrobić kolorową wizualizację.

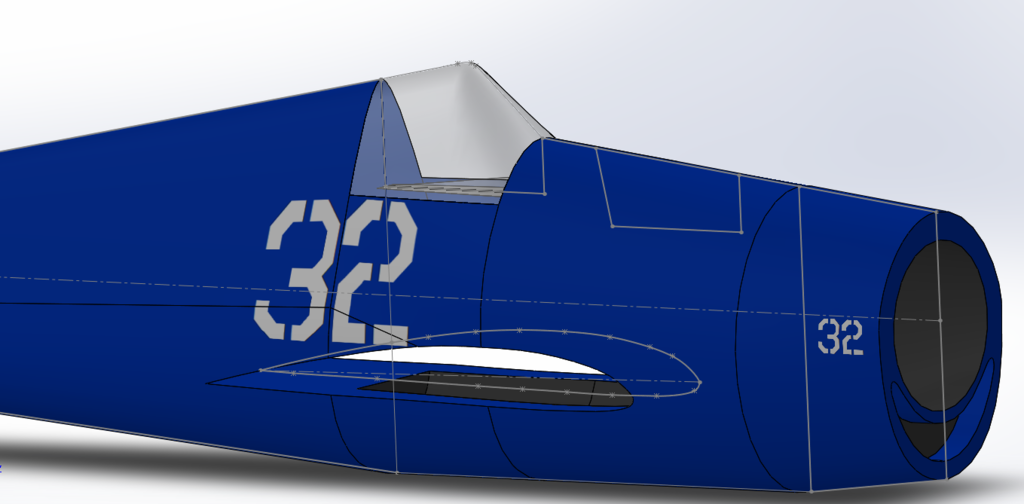

Do modelu doszła kabina, trochę detali i oczywiście malowanie.









































































































































Brakuje jeszcze silnika wraz z śmigłem. Dodatkowo można nanieść kilka szczegółów do pełniejszego odwzorowania modelu.

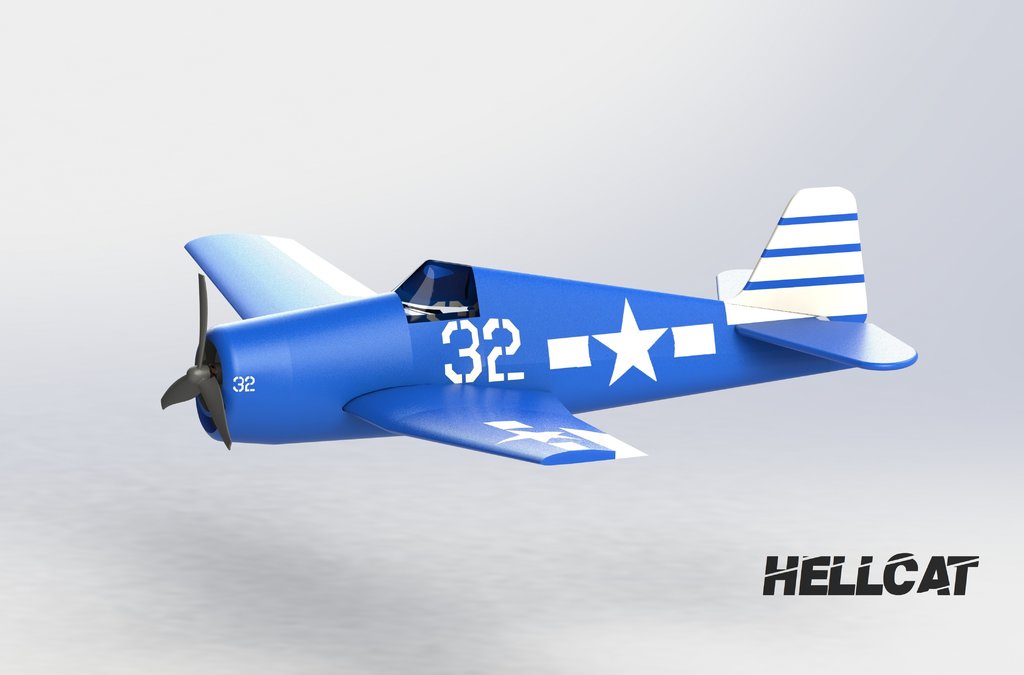

Na tym etapie pokusiłem się o taki render.





































Niedługo ciąg dalszy budowy

[szymon-flightory]

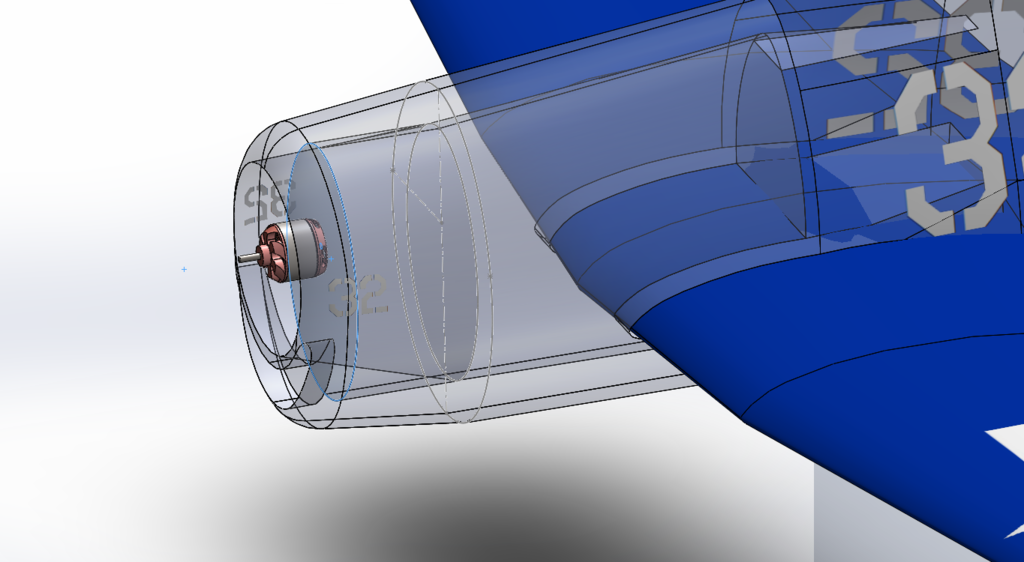

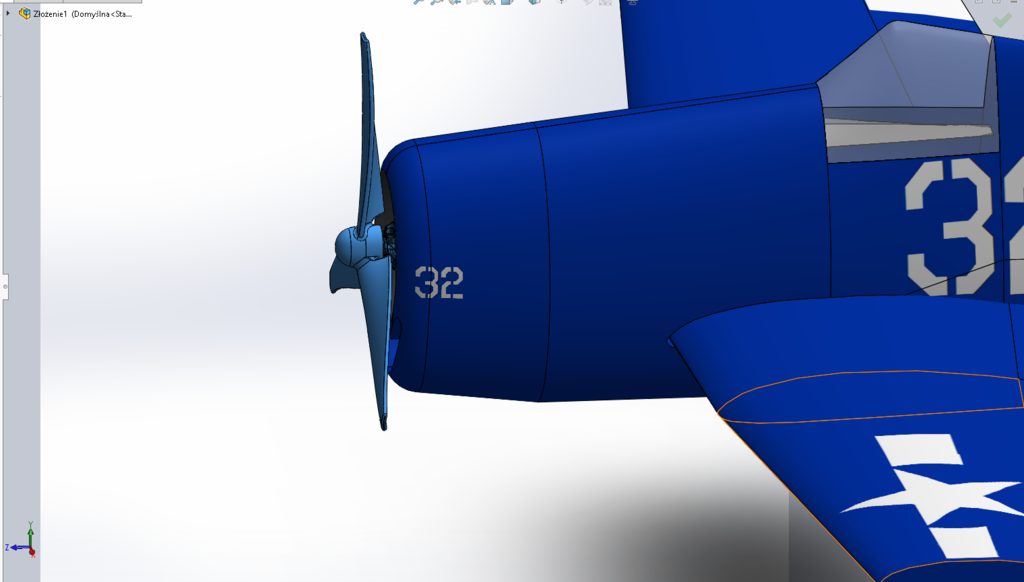

Jednak posiedziałem jeszcze chwilę i dołożyłem silnik i śmigło.











































































































Teraz wygląda już znacznie kompletniej











































[japim]

Silnik trochę mikry. Nie powinien być większy?

[szymon-flightory]

Może rzeczywiście wygląda na mały, ale jest dobrze odwzorowany. W rzeczywistości też tak wygląda w stosunku do modelu. Szeroki kadłub trochę pogłębia ten efekt.

[szymon-flightory]

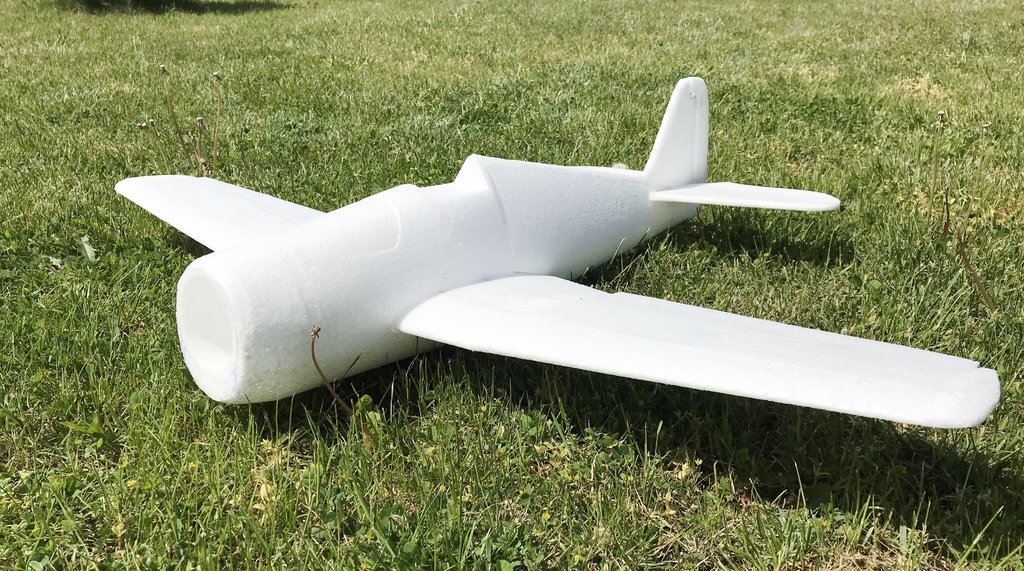

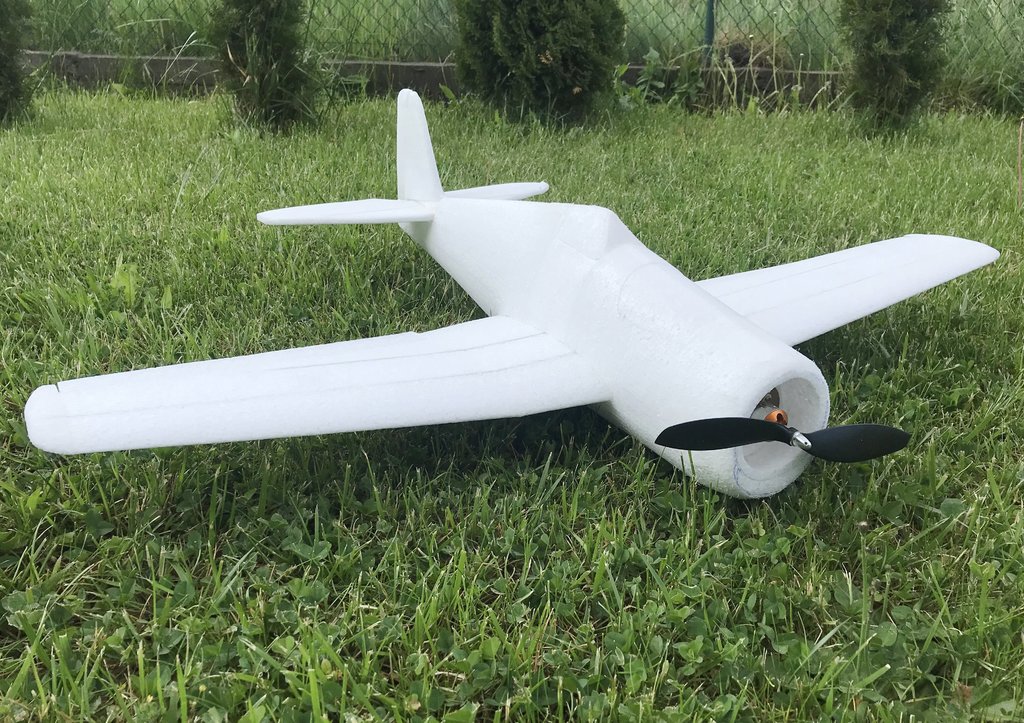

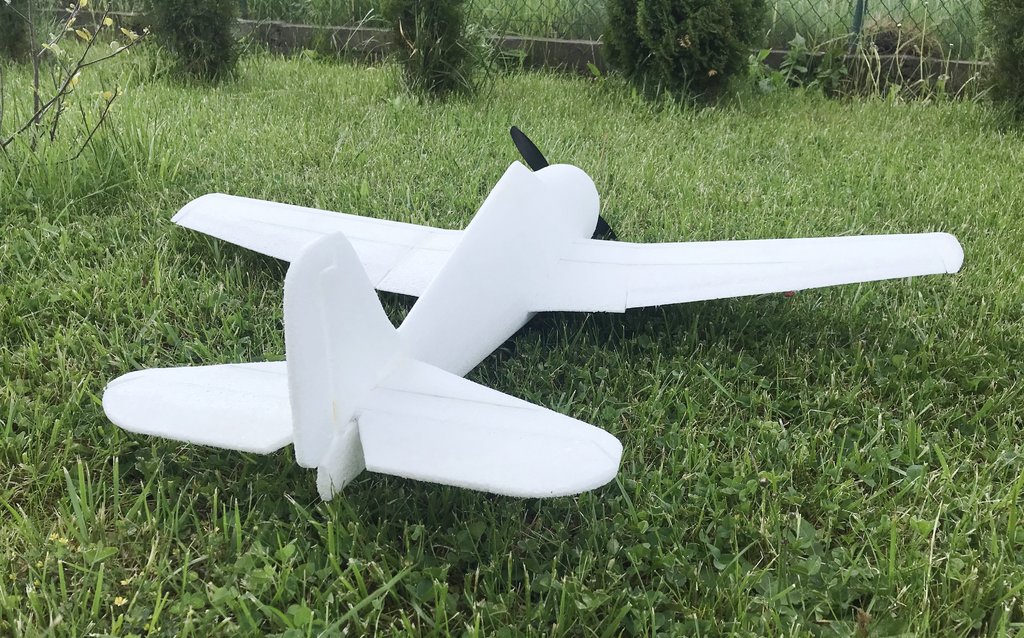

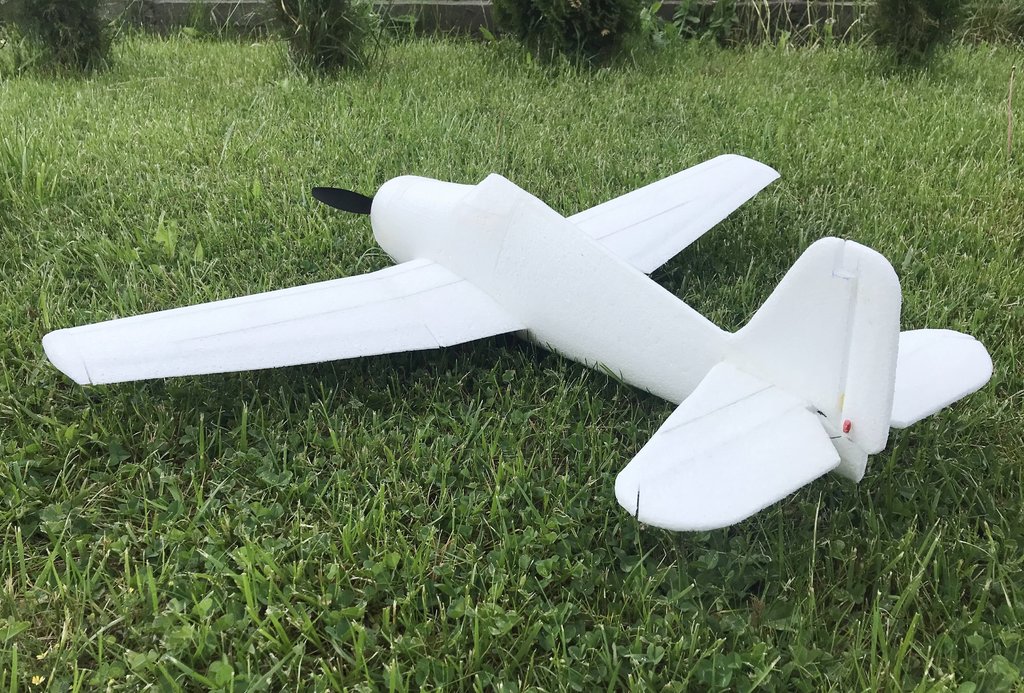

Hellcat już sklejony. Wszystkie stery połączone, silnik również na swoim miejscu. Śmigło na razie dwułopatowe, później zmienię na trzyłopatowe.  Doszła też piankowa kabina. Zostanie pewnie tak do oblotu, a później popracuję nad przeszkloną wersją.





























































































































































W zasadzie można już spróbować go w locie, jednak przed tym chciałbym dołożyć kilka detali oraz pomalować model.

[szymon-flightory]

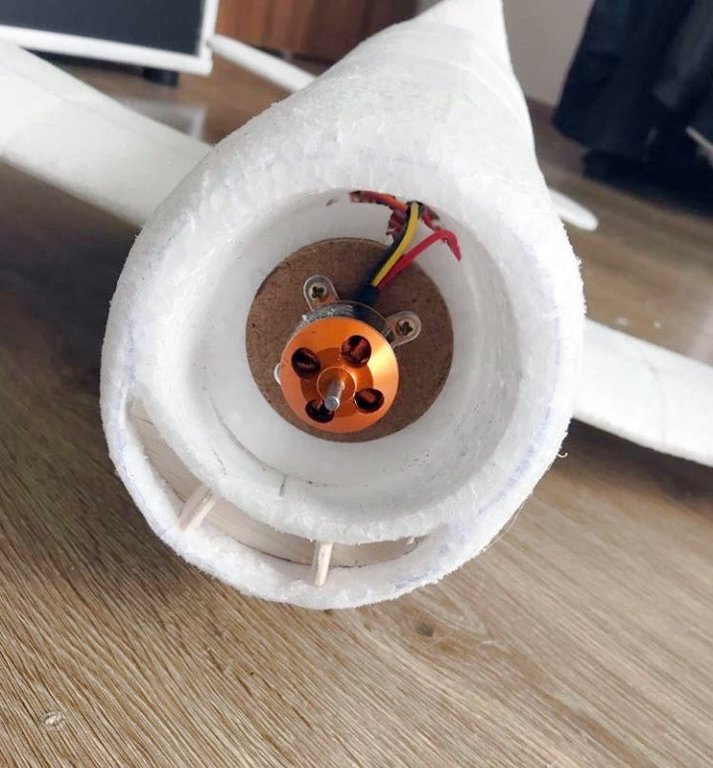

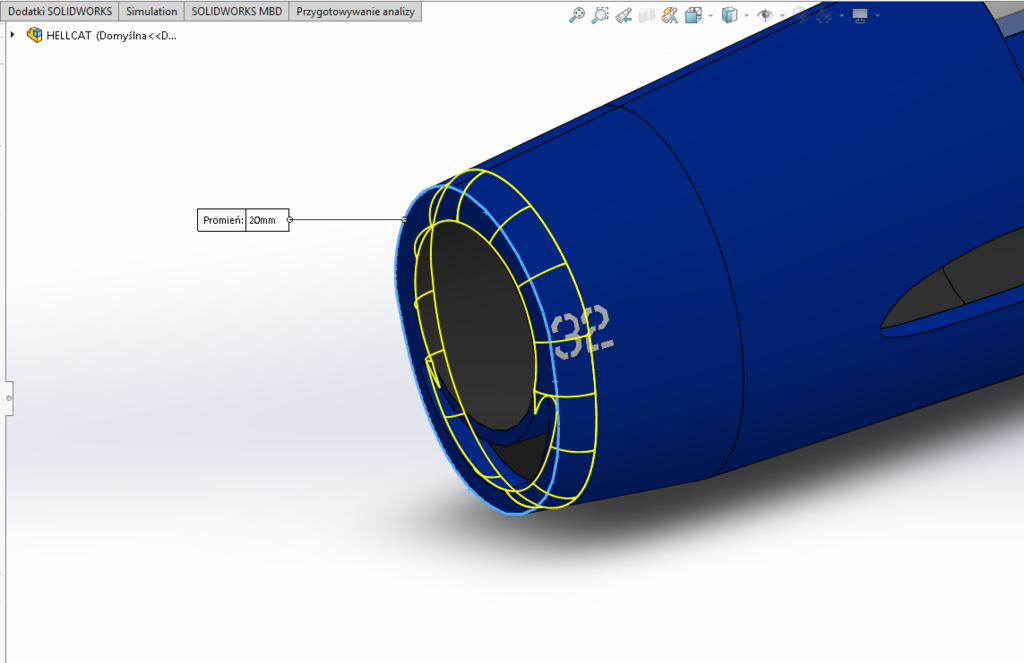

Posiedziałem chwilę i przy użyciu resztek miękkiej balsy wykończyłem nieco wlot.































































Jak widać, przy tak szerokim, pełnym kadłubie nie da się patrzeć na goły odsłonięty silnik. Widok gwiazdy z przodu robi tutaj całą robotę.

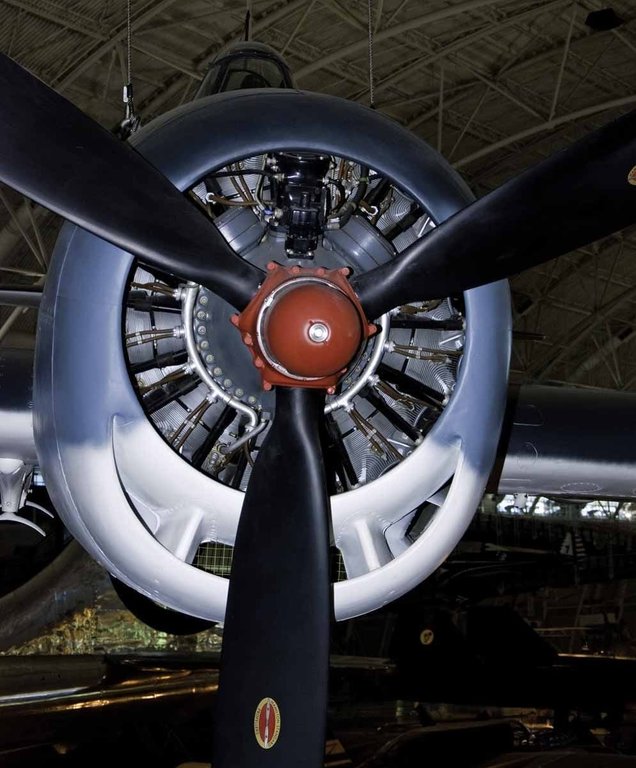

Rozrysowałem uproszczoną atrapę Pratt & Whitneya, którą wykonałem również z kawałków pianki i balsy.  Wymaga jeszcze trochę pracy z papierem ściernym i oczywiście ciemnego koloru. Myślę, że ostateczny efekt będzie wystarczający i będzie można z przyjemnością oglądać go od przodu.



[japim]

Fajna robota. Ale czy silnik (jego makieta) nie powinna byc zamocowana bardziej w srodku?

[szymon-flightory]

Zgadza się, będzie oczywiście zamocowany głębiej. Na zdjęciu jest tylko lekko wepchnięty. Pomaluję go osobno i wtedy umieszczę prawidłowo

[szymon-flightory]

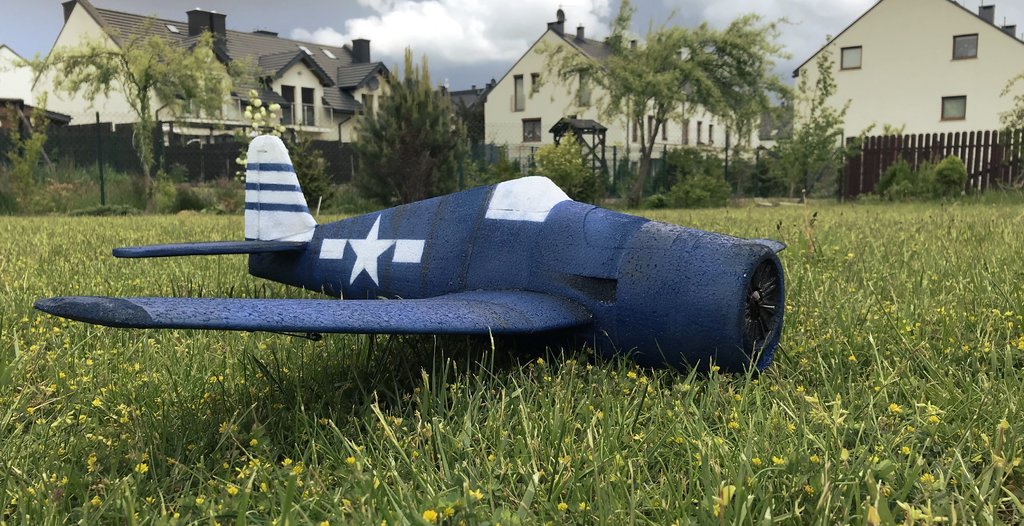

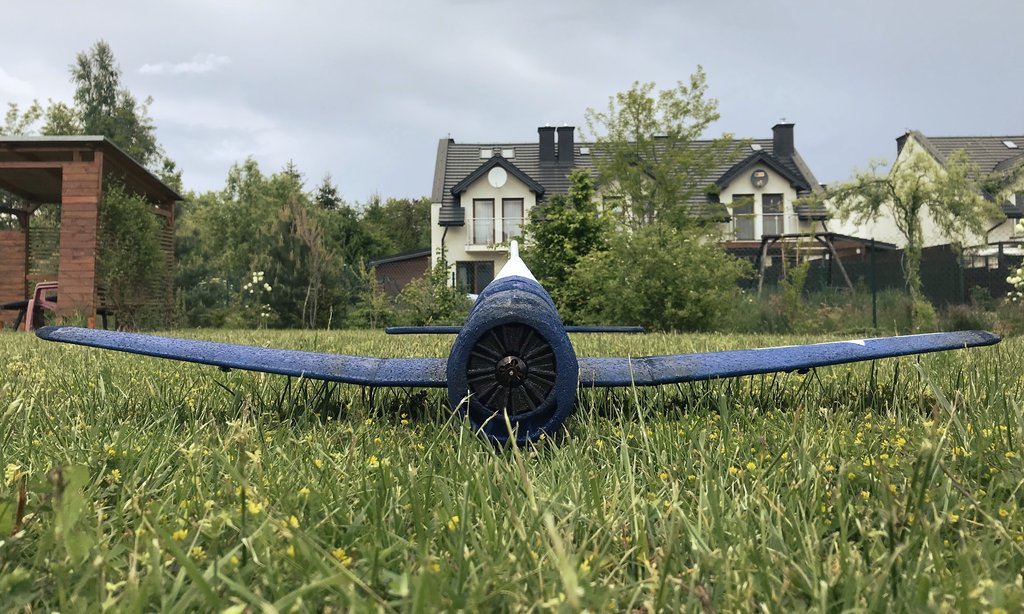

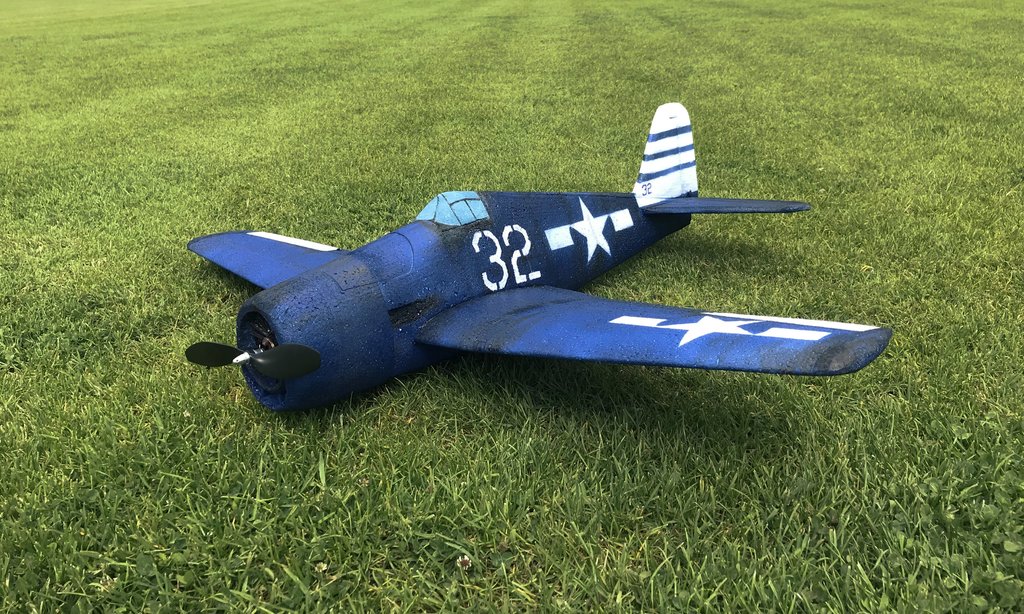

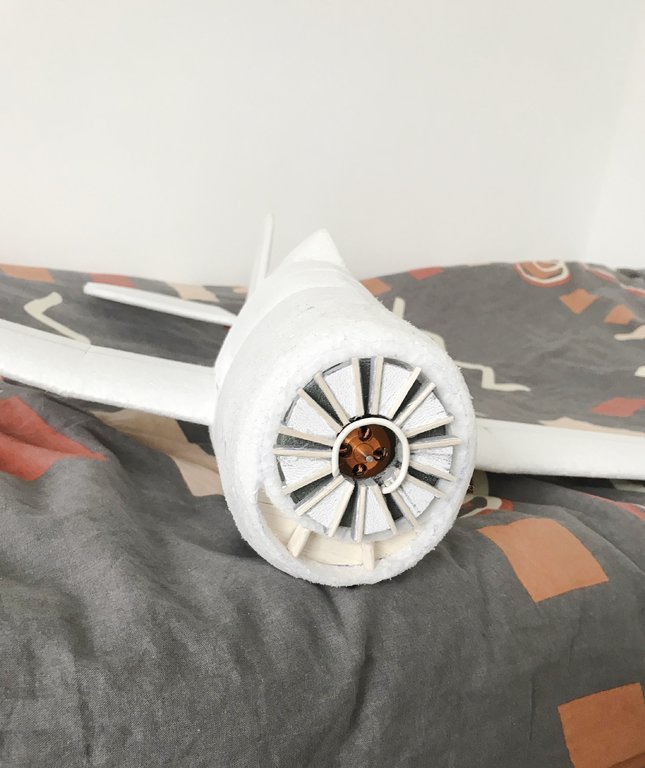

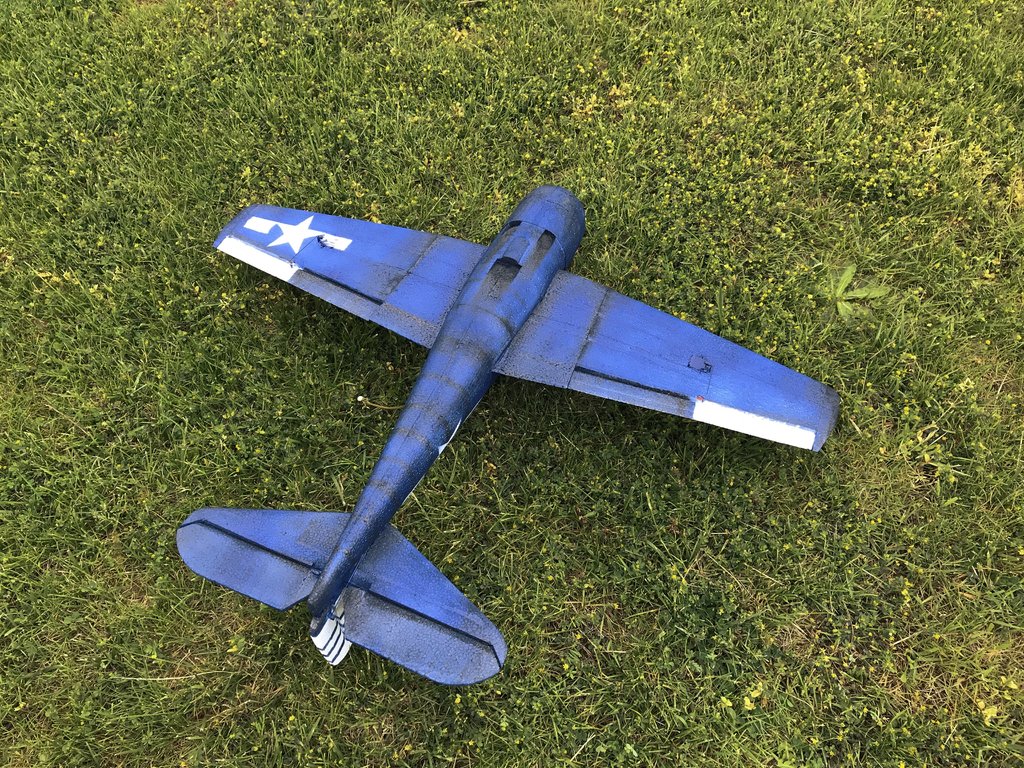

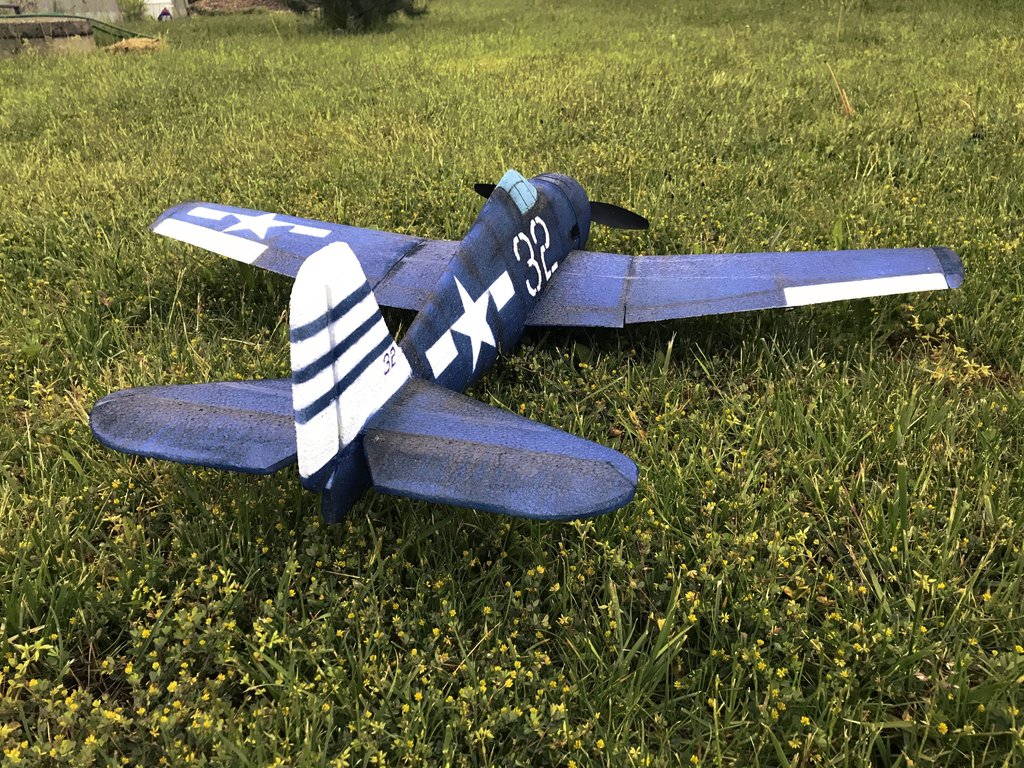

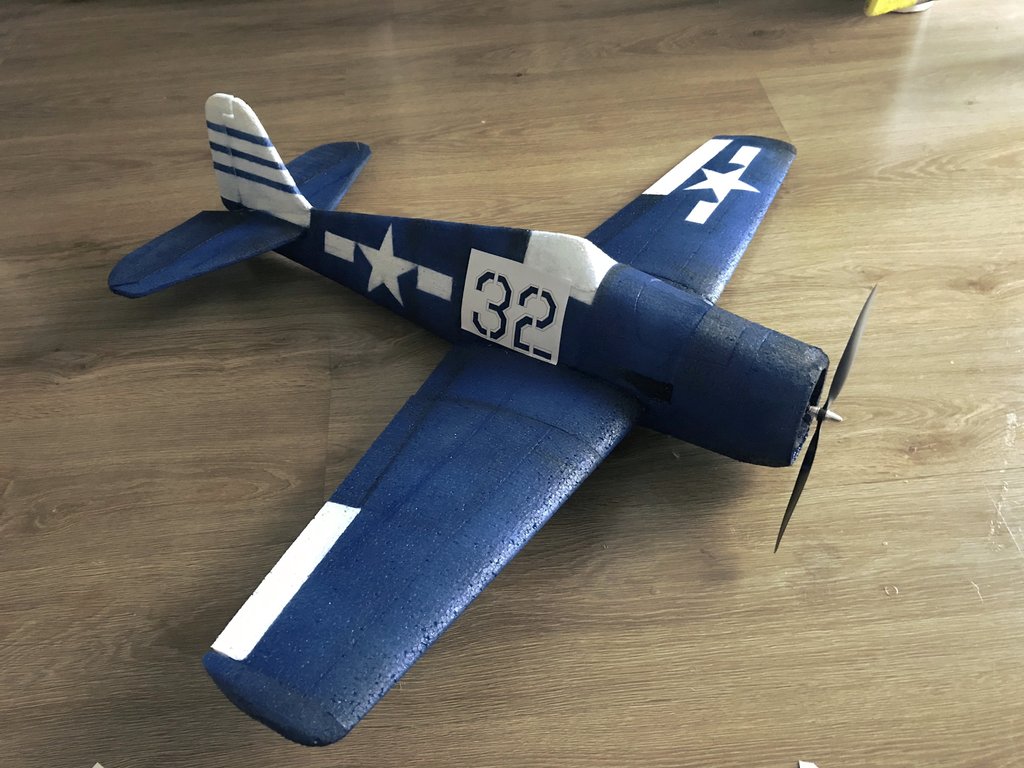

Doszło kilka kolejnych detali i malowanie. naciąłem lekko przednią część kadłuba by uwidocznić maskę silnika. Wyciąłem również miejsca na kolektory wylotowe z boku i pod spodem kadłuba. Niewielki zabieg, ale widać różnicę. Atrapa silnika już pomalowana i umieszczona na swoim miejscu.



























































































































































Wszystkie elementy były malowane z wykorzystaniem przygotowanych szablonów.

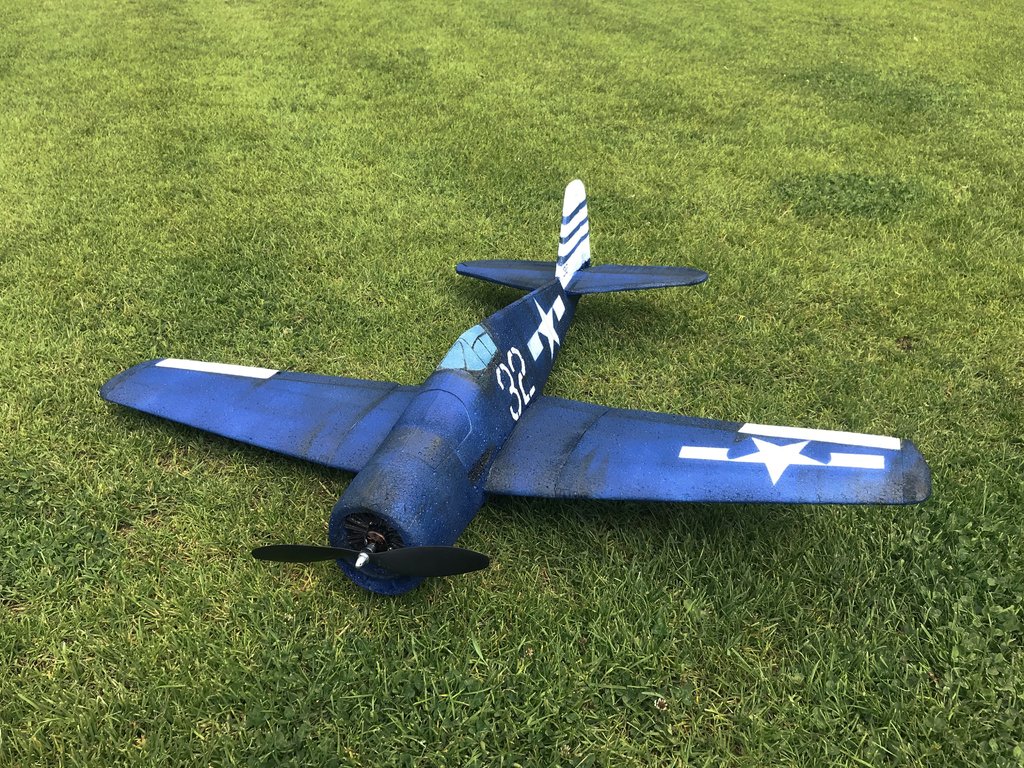

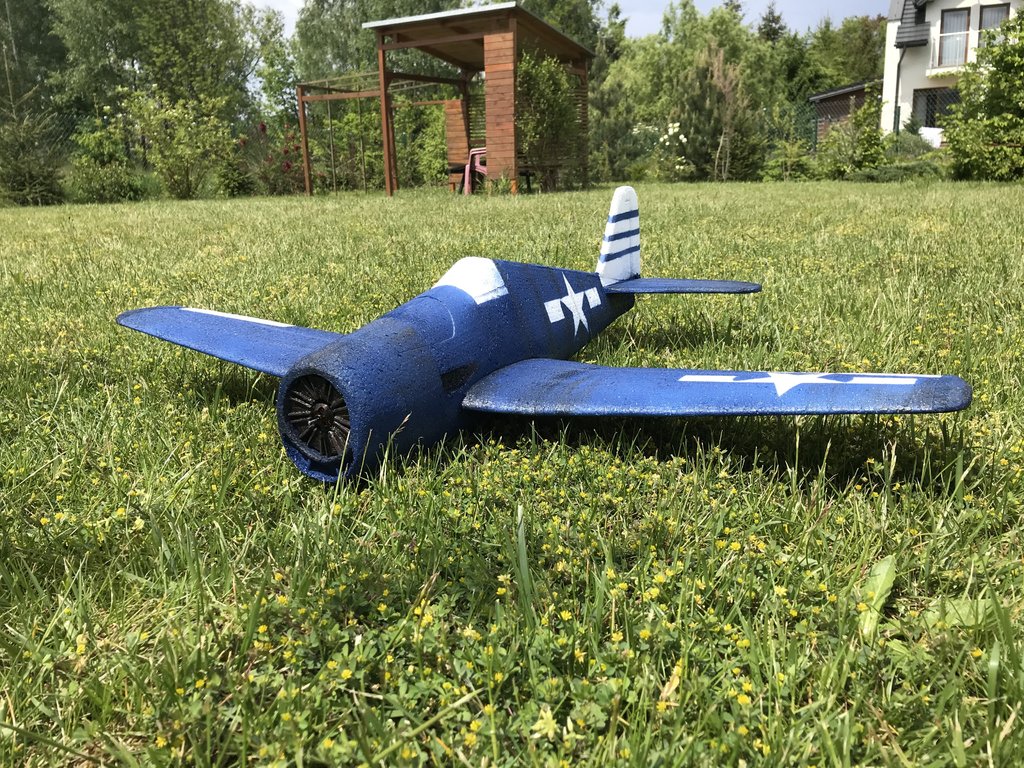

Do ostatecznego efektu brakuje jeszcze trzyłopatowego śmigła, przeszklonej kabiny i kilku drobnych oznaczeń. W takim stanie jak jest teraz go oblatam, a dalsze wykańczanie modelu już w późniejszym czasie.



[japim]

Chyba kabina jest za mała albo kadłub przed kabina za gruby/duży.  Wygląda kabina na taki mały bzdyczek a nie kabinę od Hellcata.

[szymon-flightory]

Kadłub jest dobry. Kabina jest rzeczywiście za mała, ale będzie wymieniona. Ta jest tymczasowa, żeby nie latał niekompletny.

[Janekm]

Szymon,

Ile ważą same pianki Hellcata?

[mirolek]

Waga samej pianki to jedno ale waga całości do lotu jest również bardzo interesująca.

Model wygląda makietowo i dostojnie - gdzie i kiedy planujesz oblot?



ms

[szymon-flightory]

Niestety nie zważyłem samych pianek. Dokonam takiego pomiaru przy okazji wycięcia kolejnego egzemplarza. Waga gotowego modelu z pakietem 3s 2200 mAh to niecałe 560g. Bez pakietu wychodzi około 420g. Na te gabaryty modelu myślę, że wynik jest w porządku.











































































Co do oblotu to odbył się on już dziś rano. Wszystko poszło bez problemów, model lata tak jak planowałem. Bardzo dużych prędkości nie osiąga, za to jest pewny i stabilny również przy małych prędkościach. Ciężko go przeciągnąć, dobrze szybuje. Można się nim pobawić na dużych przestrzeniach, ale także sprawdzi się jako parkflyer.  Mam trochę materiałów z lotu, przejrzę je później i jeszcze dziś się podzielę.
