W dniu 9.04.2021 o 12:13, mecenas napisał:

Stasiu, nie przyjmuję tego jako krytyki, lecz te obrazy wyglądu kabiny były mocno konsultowane z historykami lotnictwa P. Markiem Roguszem i Kazimierzem Rauchfleischem.

Polecam też książki : "Lotnicze Przyrządy Pokładowe"  Józefa Pawlikowskiego wydane z Zasiłku Zarządu Głównego LOPP, Warszawa 1936

i  http://www.wydawnictwostratus.pl/ksiazki/345

Tam jest wszystko pięknie napisane i wytłumaczone.





Witam, do swojego modelu PZL P1 próbuję znaleźć informację na temat tablicy przyrządów, nie znalazłem żadnych danych dotyczących tego samolotu, czy tablica od P11 mogłaby pasować?

P1 to był prototyp i pewnie miał uboższą w przyrządy tablicę?

I jeszcze jedno pytanie, próbowałem ściągnąć poszczególne przyrządy ale kopiują się tylko z nałożonym napisem, jak na foto, czy można znaleźć je w innym miejscu ew. gdzie?

Będę wdzięczny za pomoc

[kesto]

25 minut temu, Bojan napisał:

I jeszcze jedno pytanie, próbowałem ściągnąć poszczególne przyrządy ale kopiują się tylko z nałożonym napisem, jak na foto, czy można znaleźć je w innym miejscu ew. gdzie?

Będę wdzięczny za pomoc

Nie potrzeba szukać w innym miejscu. Najedź kursorem na przyrząd, kliknij prawym klawiszem myszy i zaznacz: Pokaż obraz  tła,  i masz już bez napisu.

Co do tablicy PZL P-1, to obawiam się, że nie zachowały się żadne materiały. Ten sam problem miałem z tablicą przyrządów do PZL-12 (H).

[Kliment]

Totalna niewiadoma, osobiście szukałbym analogi do wcześniejszych konstrukcji niż P.11, może P.6?

[Bojan]

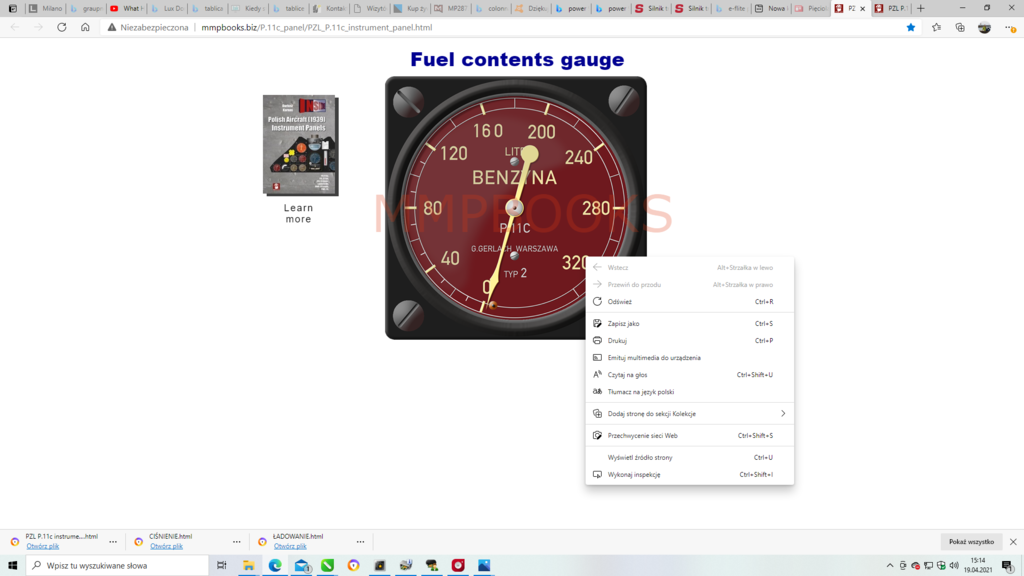

Krzysztofie, powyżej screen, nie ma tam POKAŻ OBRAZ BEZ TŁA ??? Czy może coś zle robię ?

Może w wolnej chwili mógłbyś mi przesłać na maila wszytkie przyrządy?

[mecenas]

Cześć.

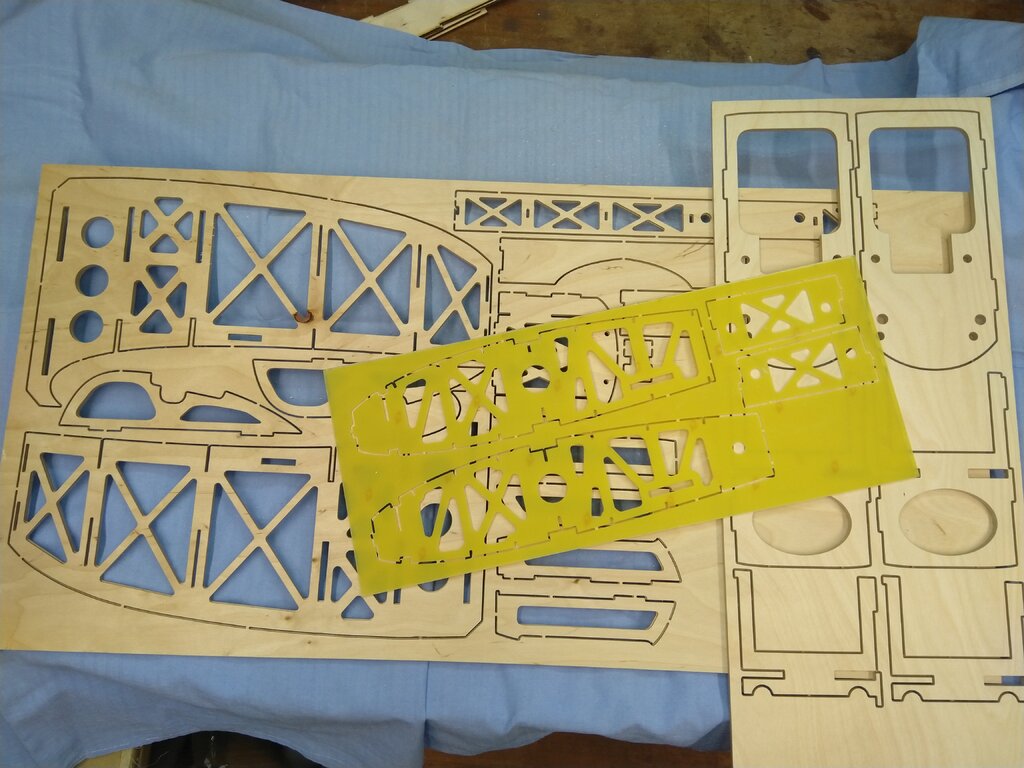

Podwozie ogarnięte, więc pora zacząć centropłat. Główne elementy zostały wycięte na  laserze i jeszcze czekam na elementy frezowane ze sklejki lotniczej i laminatu.

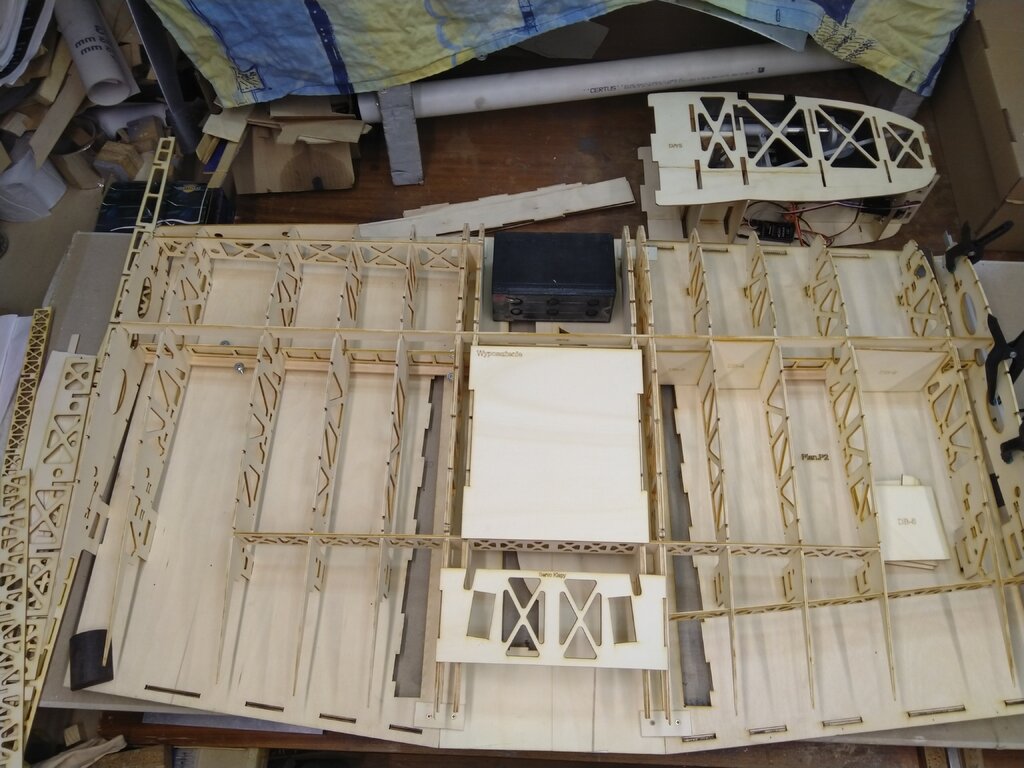

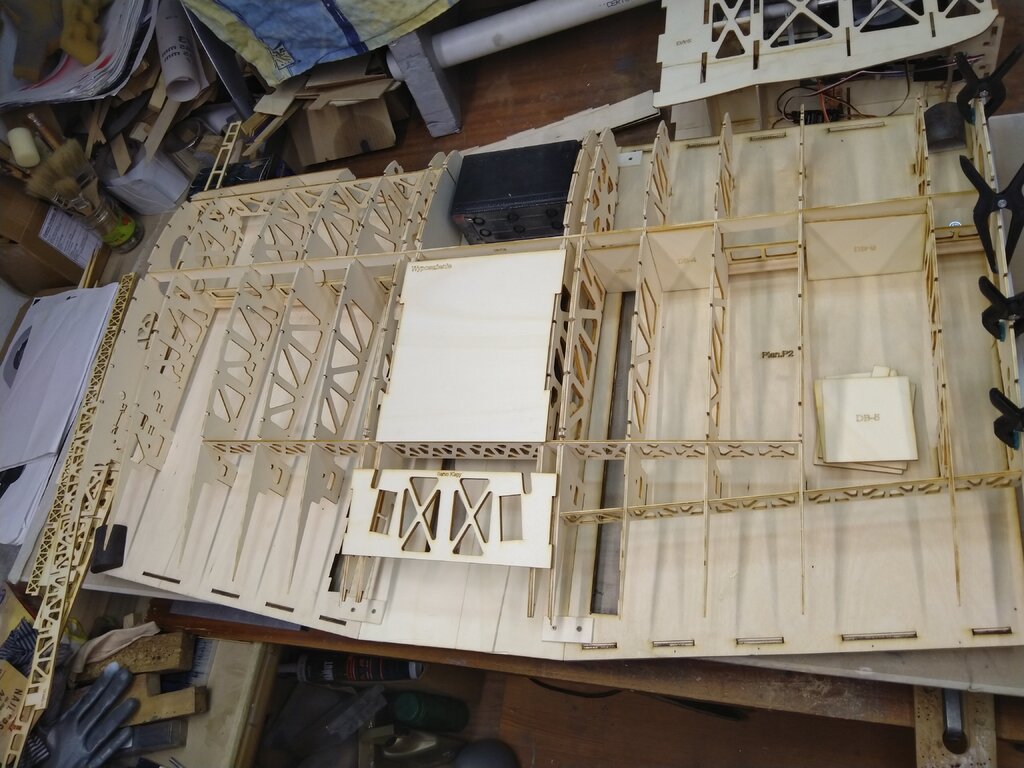

I pierwsze przymiarki.





[dyra63]

Cześć Wojtku.

Pierwsza klasa, jak zwykle zresztą . Na pewno efekt końcowy będzie wart poświęconego czasu, jeszcze ogrom pracy Cię czeka .Trzymam kciuki za jak najszybsze zrealizowanie pięknego projektu.

[Kazik.R]

Hej...Wojtku tak  z gwoli ciekawości...ile wynosi cięciwa profilu przy kadłubie,a ile na zakończeniu płata..tuż za zakończeniem lotki???  Cały czas z zainteresowaniem bedę obserwował ten wątek...

[mecenas]

Cześć Kazimierzu.



Cięciwa płata w osi kadłuba to 608 mm, a na końcówce 286 mm.



[paweln7]

Cześć

Wojtku jak rozwiążesz podział płata do transportu ( klapa ?)



[mecenas]

Cześć.

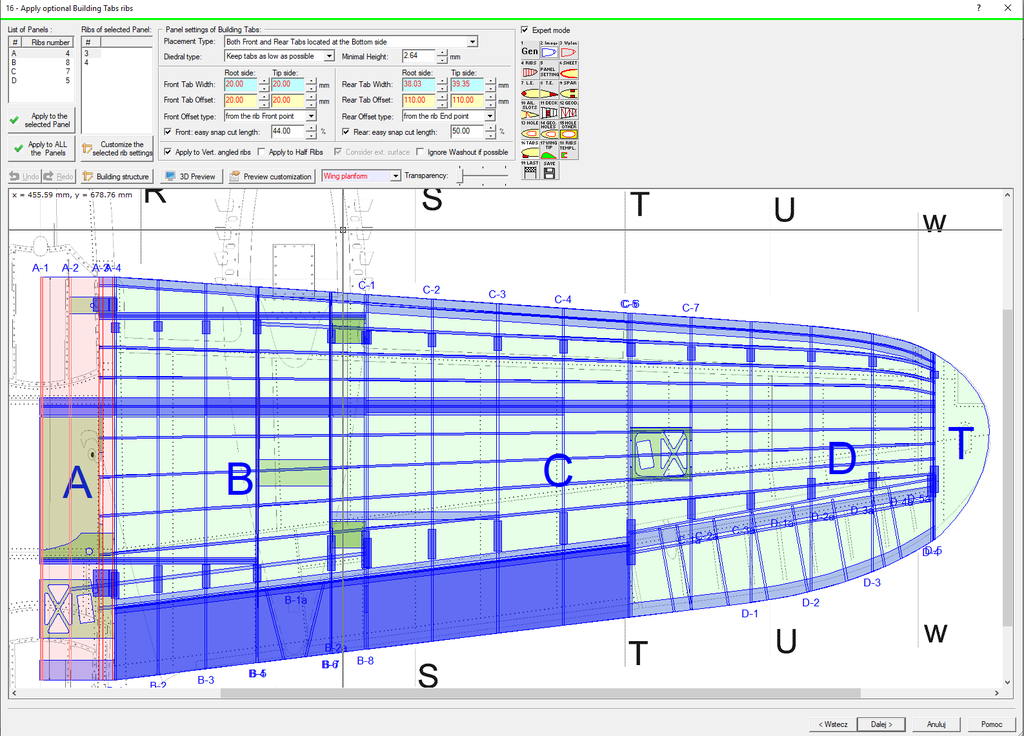

Z powyższego rys. podział płata jest w miejscu C1-B8. Klapa składa się z 3-ch sekcji, B1 do B1a, B2a do B8 i C1 do C5.

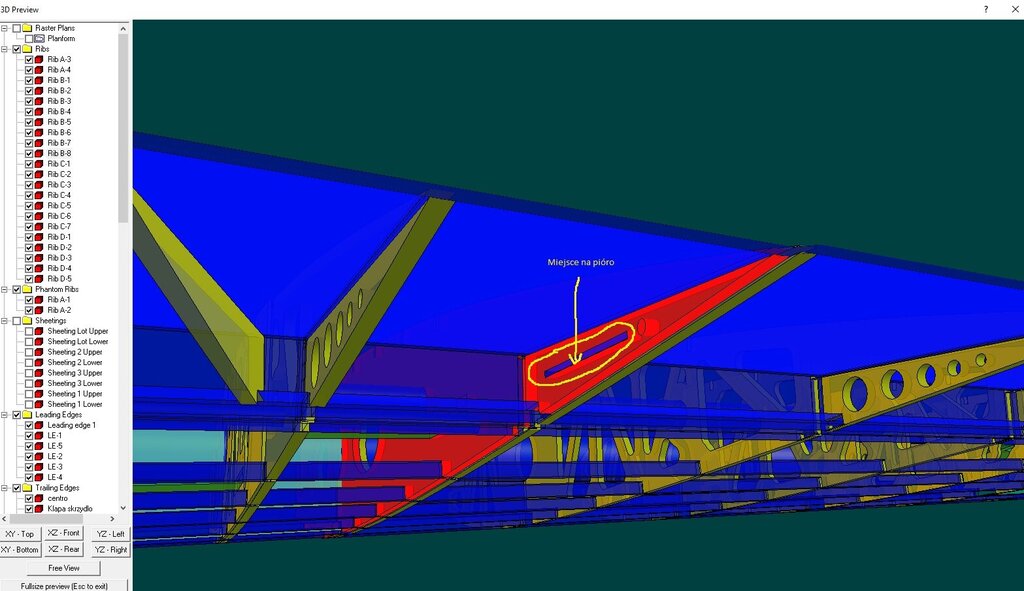

Połączenie klap w miejscu podziału centropłat-skrzydło zaprojektowane "na pióro". Chodzi o to, aby cała klapa pędzona była jednym serwem.

Jak się patent nie sprawdzi, dołożę dodatkowe serwo do klapy "zewnętrznej".



[paweln7]

Witaj

Dzięki

Tak przepuszczałem tylko to wymaga bardzo sztywnej lotki .

[mecenas]

Cześć.

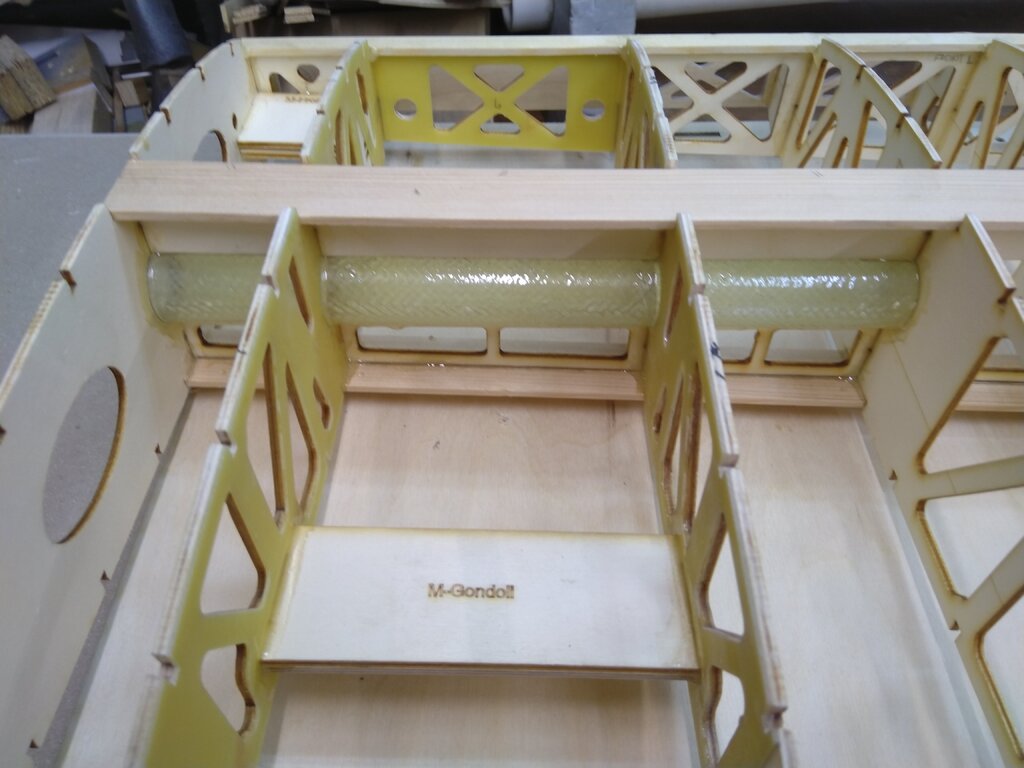

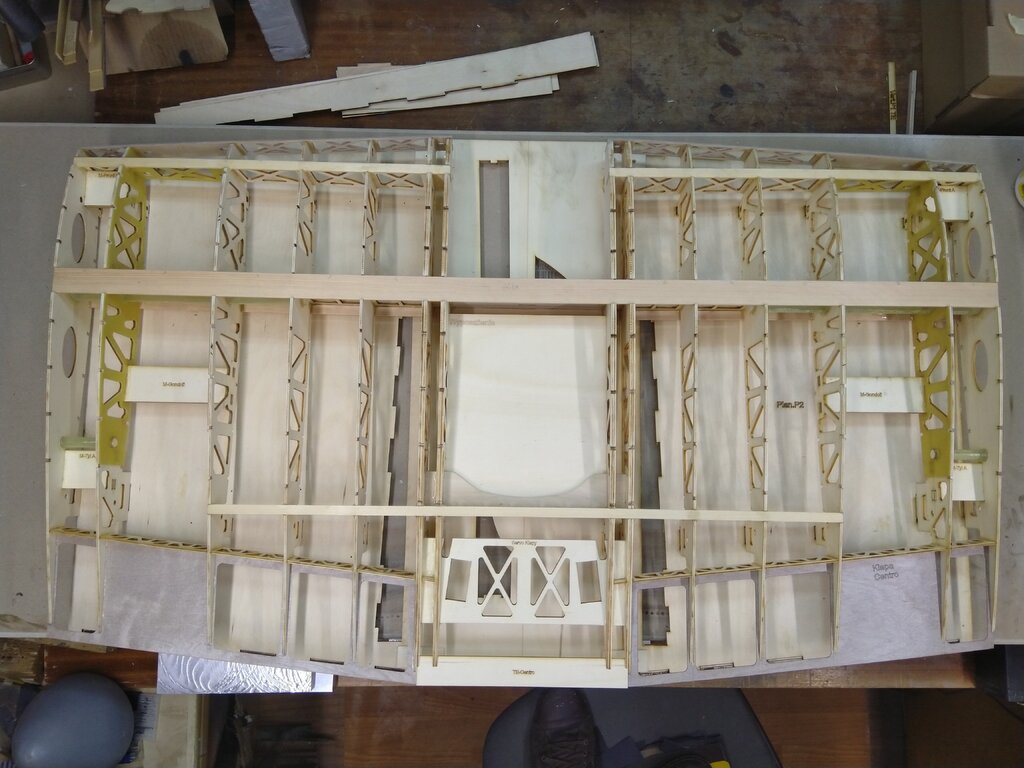

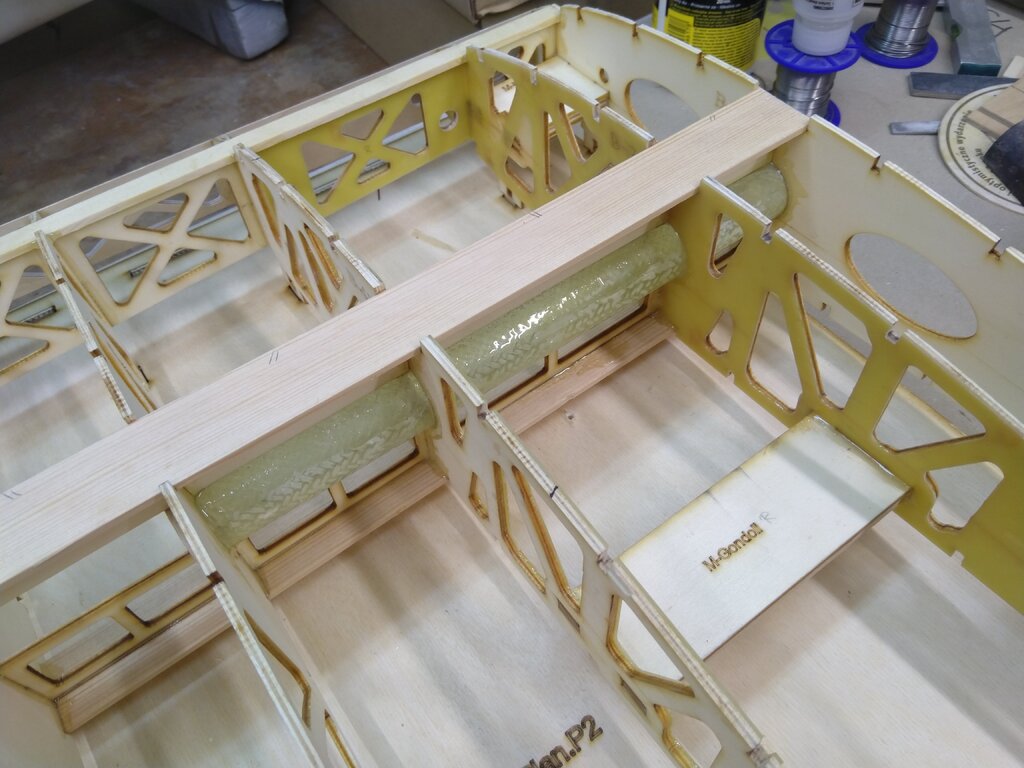

Dotarły wreszcie elementy frezowane z "mocnych" materiałów jeszcze przed świętami, więc dzięki nieciekawej pogodzie, można było popracować nad centropłatem.

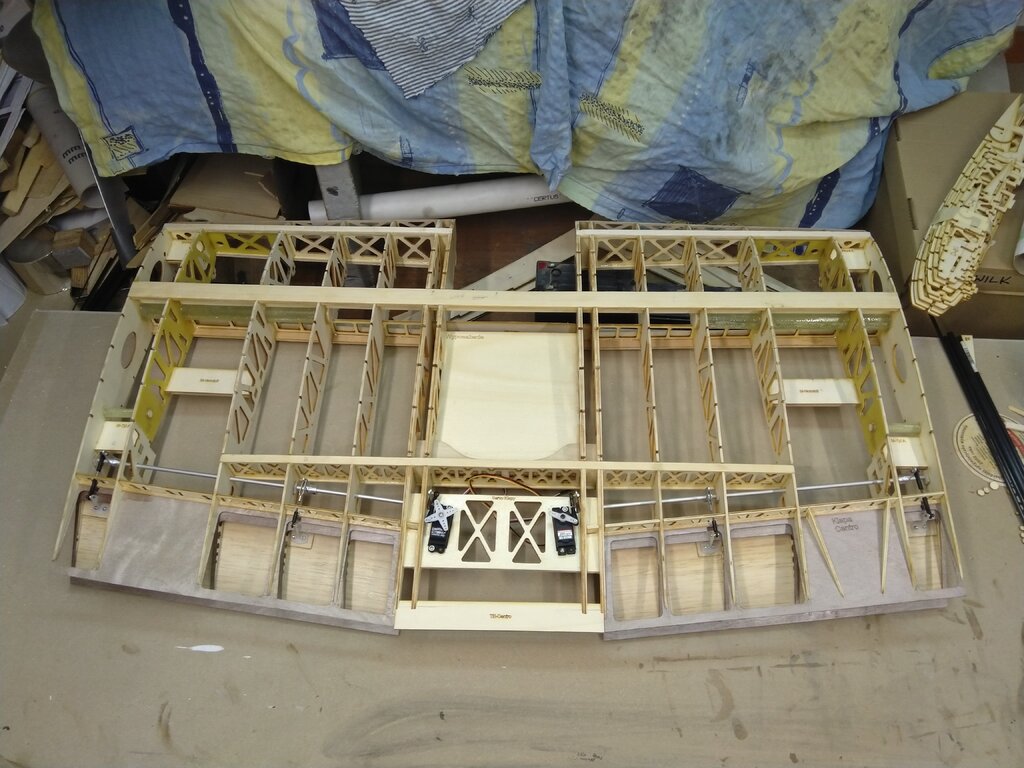

Centropłat zamontowany w 50%, zostały do zrobienia klapy i ich mechanika, podłużnice, zamknięcie dźwigara gł., mocowanie gondoli, poszycie i natarcie.



Żebra wzmocnione laminatem 1mm w miejscu mocowania gondoli.





Edytowane 6 Maja 2021 przez mecenas

[Wojtek1]

Przepraszam, czy będą sloty w centropłacie?

[mecenas]

Cześć,.

Słoty będą zamarkowane.

Niestety, ze względu na komplikację skrzydła oraz masę nie będę robił działających. Może to i na ziemi ładnie by wglądał taki bajer, ale w powietrzu zysk byłby minimalny.

Zresztą w oryginale po oblocie okazało się podobnie. Dlatego też w Jastrzębiu już zrezygnowano ze slotów.

[mecenas]

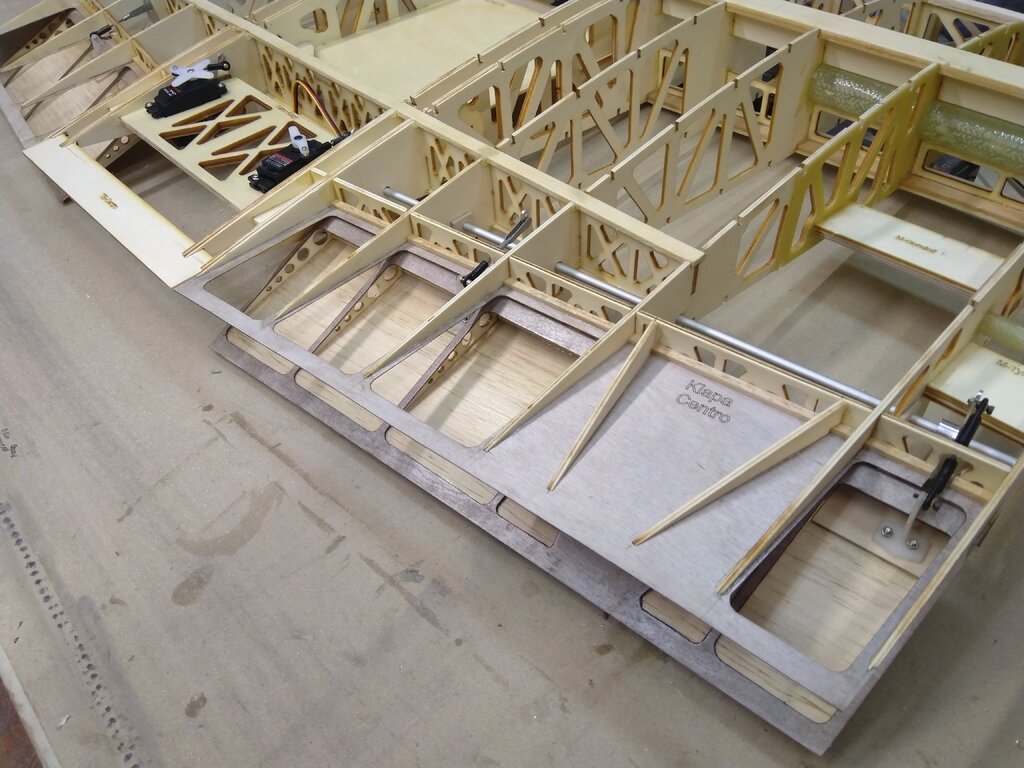

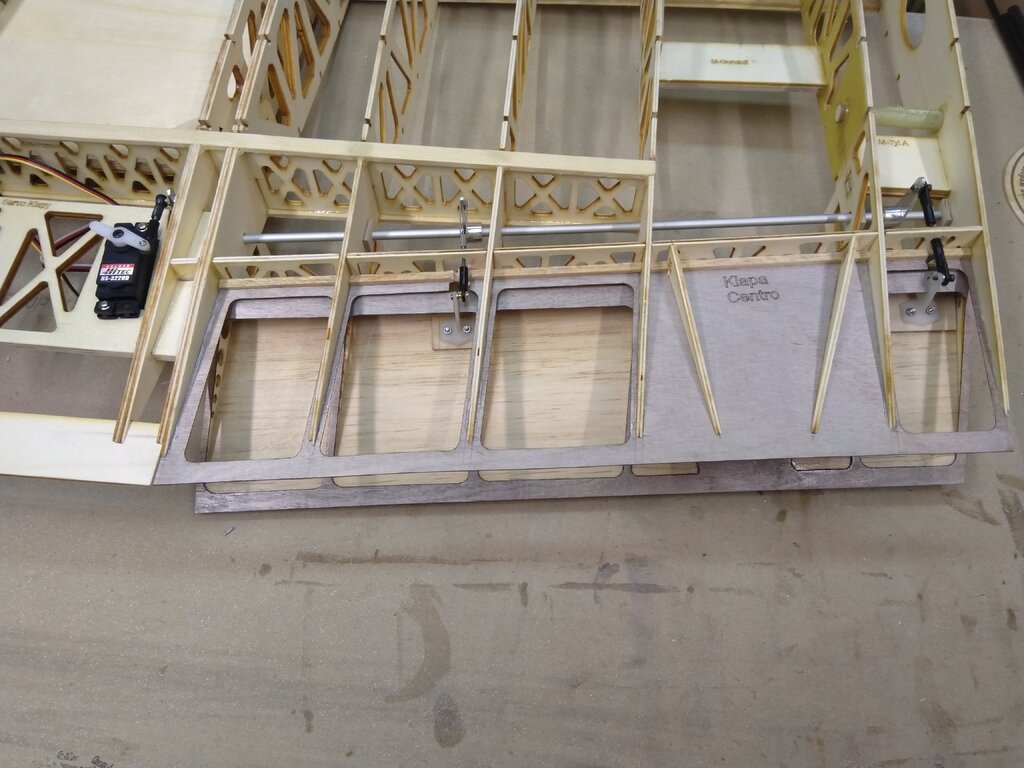

Prace powoli idą do przodu, zrobione zostały klapy i wstępny etap montażu centropłata można by uznać za zakończony.

Teraz czas zająć się gondolami, bo to najbardziej skomplikowane elementy samolotu.







[merlin71]

Piękna robota! Majstersztyk. Jest co podziwiać.

[Kliment]

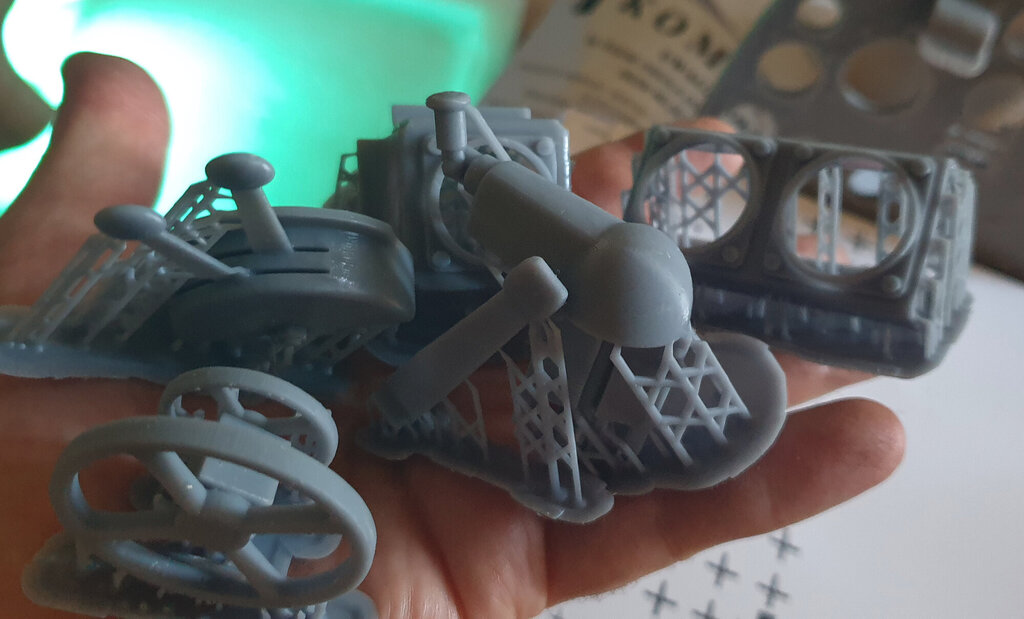

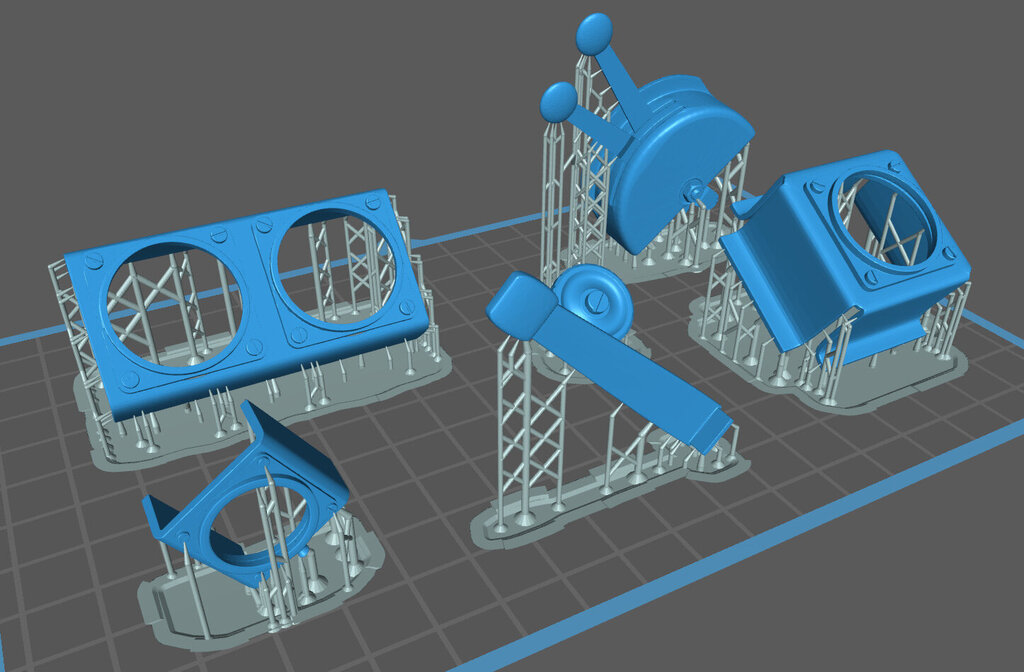

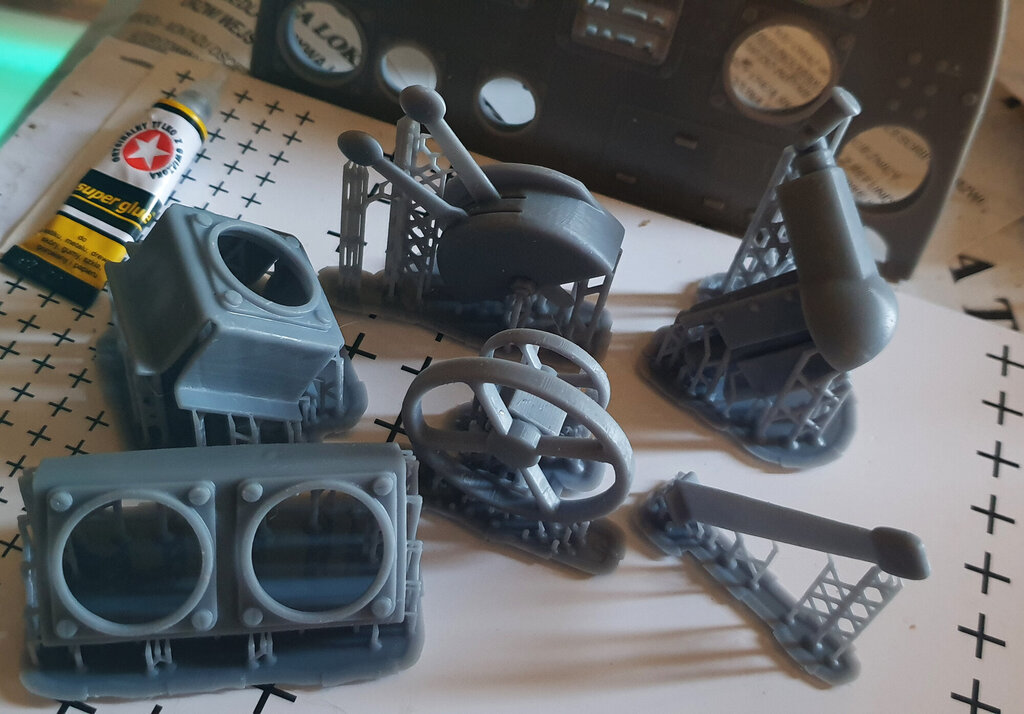

Wojtku, w wolnej  chwili wydrukła się pierwsza partia szpejów do wyposażenia kabiny:



Kolejne wydruki:









NA jutro rano powinny być gotowe.



[mecenas]

No po prostu - nic dodać nic ująć - bajka!!!!?.

Ileż te nowe technologie potrafią czasu zaoszczędzić?.

WIELKIE DZIĘKI Wojciechu!

[Kliment]

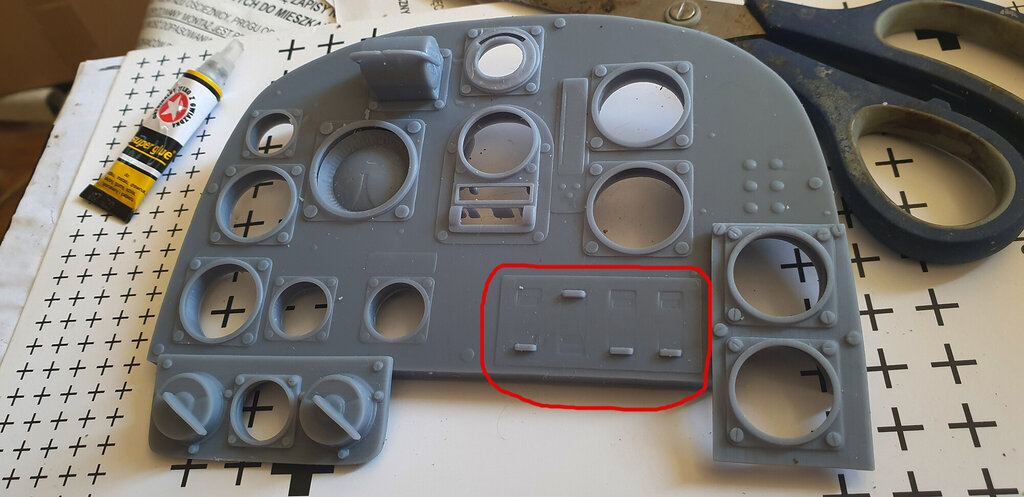

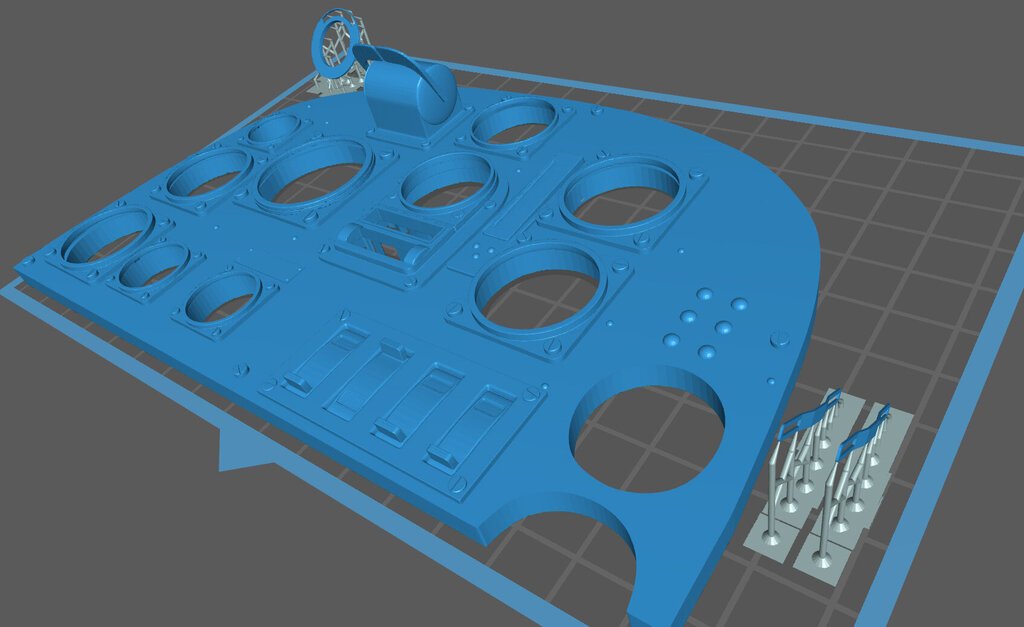

Deska zegarowa  wydruknięta.

Zaznaczony fragment na czerwono będzie dodrukowany ponownie  ze względu na zbyt małe głębokości elementów i śrub mocujących. Wyszło  " za płasko".  Po  dodrukowaniu i  naklejeniu, powinno wyglądać lepiej.











[Kliment]

Następne gotowe:
