Dobry wieczór,

Już trochę mnie zmęczyły różne drobne czynności wykończeniowe i strasznie mnie kusi żeby jeszcze jeden modelik na nadchodzący sezon zrobić.  O rwd-ziaku myślałem już od kiedy zobaczyłem lot modelu Toma Hallman'a (pierwszy i ostatni bo model uciekł:( ) - po prostu cudo. Szukałem  planów tego modelu ale nigdzie nie mogłem znaleźć, zatem postanowiłem sam coś wyrysować na podst planów samolotu, których posiadaczem jestem dzięki uprzejmości kolegi z forum Stan-a m (wielkie dzięki raz jeszcze!). Budowę jego makiety też śledzę z uwagą. Jak pójdzie dobrze to mam nadzieję modelik zrobić do lata.

Ma mieć 70cm rozpiętości, waga jak zwykle pewnie wyjdzie lekko ponad 100g.

O wyposażeniu jeszcze napiszę.

Na razie film Tom'a i parę zdjęć moich wypocin i materiałów. Cdn.

Pzdr,

M



[robertus]

Papier milimetrowy - szanuję.

[Michal4x4]

Dobry wieczór,

Konstrukcja główna płatów prawie gotowa. Dodam jeszcze atrapy żeberek żeby wyglądało jak w oryginale.

Kupiłem na B good taki mały odbiorniczek z zainstalowanym 7 A esc - wypróbowałem to z silniczkiem park 250 - i wygląda że działa. Będę to testowal na tym rwd - jeśli się sprawdzi to super sprawa - odchodzi cale mnóstwo kabli i sam regiel co go upchać zawsze trudno. Cdn.

Pzdr,

M

[Michal4x4]

Dobry wieczór,

Dalszy ciąg pracy nad skrzydełkami. Myślałem że będzie szybciej, ale trochę niestety czasu lotki mi zajęły i te półżeberka też trochę pracy będą wymagały. Na planie widać że trochę z żebrami i lotkami "oszukałem" -ale to w zbożnym celu... Mam nadzieję, że od weekendu uda się rozpocząć kadłub.



[Michal4x4]

Dobry wieczór,

Trochę wolno ale idę jakoś...

Listwy spływu dostały "łezkowe" wcięcia i nakleiłem tam też cienkie odcinki balsy żeby papier jap możliwie równo i bez wgięć do listwy przylegał.

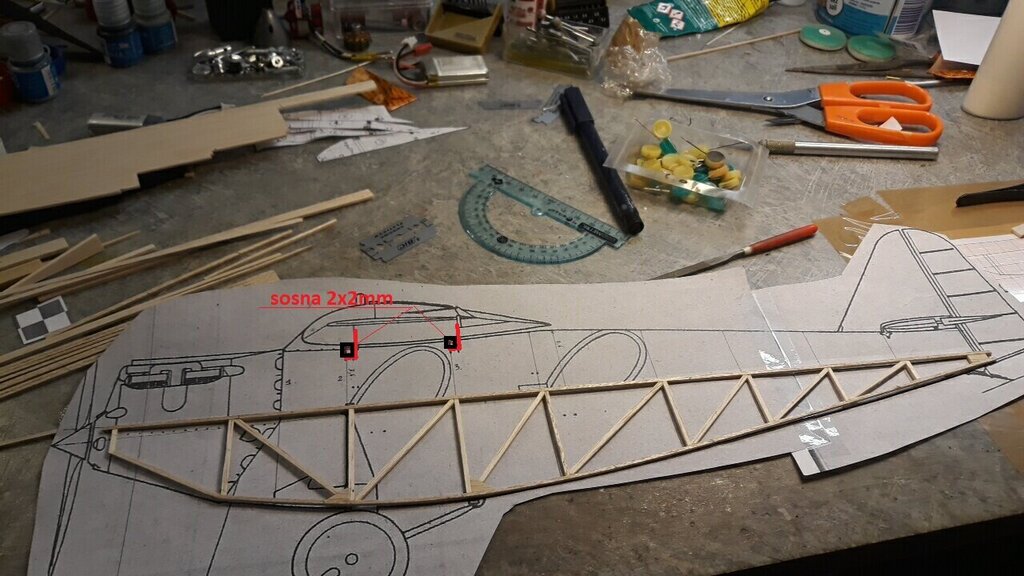

W czwartek, po niejakich mękach, wyrysowałem kadłub i od wczoraj kleję kratownicę z listwek gr 1.5 mm; circa połowa kratownicy będzie oklejona jeszcze balsą 0.6mm. Mam nadzieję, że nie będzie za ciężko.

Na razie postanowiłem że będę jednak montować mały silniczek 1504 (klasa park 180) - i pod niego narysowałem dziób. Jeśli z wagą będzie słabo to trochę przerobię na park 250.

Cdn.

Pzdr,

M

Edytowane 27 Marca 2021 przez Michal4x4
Dodanie zdjęć

[Grifon]

Już ładnie wygląda, ta deska nie deska w którą wbijasz szpilki to z czego jest?

[Michal4x4]

To jest szczytowe osiągnięcie estetyczne peerelu tzw "gumoleon" (linoleum w wersji poprawniejszej) występujący na salonach naszych pięknych i obszernych mieszkań;) dostałem rulon po jakimś remoncie chyba, na blacie działa chyba tak jak mata olfy, tj daje się wyrównać i szpilki wbijać - do tego się nadaje chyba najlepiej;)

Dzisiaj walczyłem ze sterami wysokości, ale dużo czasu przyvtym schodzi i wiele nie zdziałałem:(

Pzdr,

M

[mirolek]

ależ to maleństwo na tym filmiku ?

Mam takiego w skali 1:6 i świetnie lata, bardzo miło wspominam jego budowę - podglądam temat i trzymam kciuki za tego orzeszka ?

ms



[Michal4x4]

Dobry wieczór,

Mam nadzieję, że też będzie fajnie latał, ale na razie mam zagwozdkę konstrukcyjną:(



W końcu udało się połączyć boki kratownicy i wkleić przednie wręgi. No i teraz już muszę rozwiązać problem , który odkładałem "na potem", czyli jak połączyć skrzydło i kadłub przy tak wąskim w miejscu łączenia kadłubie.  Myślałem i Maciek też mi radził (ale może żartowal?) żeby śrubką plastikową przód skrzydła przykręcić - ale tu problem mam zasadniczy - bo mam tylko śrubki 2 cm a potrzebna by była możliwie ponad 5 cm - i nie wiem czy takie sie produkuje? O ile dobrze rozumiem fizyczną/mechaniczną stronę kwestii - to żeby skrzydło się nie majtało muszę mieć coś w rodzaju dźwigara pionowo przeciągniętego przez (możliwie całą) wysokość kadłuba i przechodzącego przez możliwie całą wysokość profilu skrzydła. Idąc tym tropem pomyślałe żeby wkleić pionowo w kadłub węglową rurkę a w nią wpuścić równie długą rurkę alu wklejoną pionowo w centropłat. Nie widziałem takiego rozwiązania i nie mam pojęcia czy to zadziała dobrze? Coś ktoś podpowie?

Cdn.

Pzdr,

M

[mirolek]

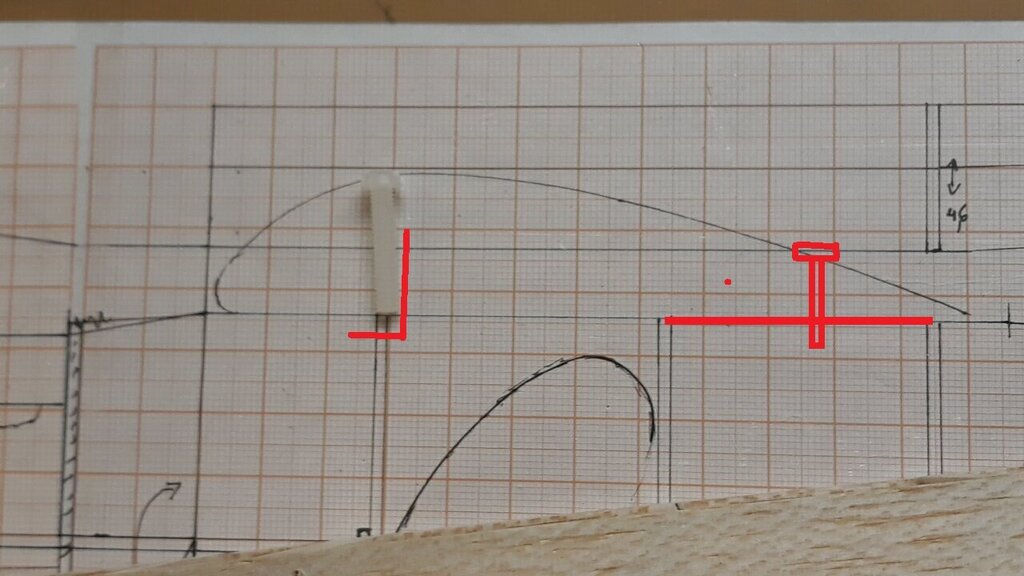

czy nie lepiej zrobić dwa stalowe haczyki z drutu fi 1mm zaczepione we wręgę a skrzydło mocować jedną plastikową śrubką?

Możesz też takie haczyki wystające ze skrzydła osadzić na zewnątrz kadłuba w zaczepach wypuszczonych z kadłuba. Wtedy będą punkty montażowe osadzone szerzej co usztywni montaż skrzydła.

Oryginalnie skrzydło było mocowane na 4 uchwytach w specjalnych kotwach wystających z kadłuba pod skrzydłem - możesz zatem wykorzystać ten sam sposób i zrobić coś takiego...

i oczywiście jedną małą śrubką od góry dokręcić skrzydło aby nie odfrunęło ?

ms

[Michal4x4]

Dobry wieczór,

Dzìęki! No tak też kombinowałem, tylko kurczę boję się że jeśli zawadzę końcówką skrzydla o coś (i skrzydło sie obróci wg osi pionowej) to wyrwie mi całą górę kadłuba bo sìły będą działać i na haczyki i śrubę tylną:( dlatego kombinowałem ze 1 śrubą główną w osi której płat się może obrócić jeśli śrubka tylna zostanie wyrwana. Ten pasek kadłuba na górze będzie miał ledwie 2 cm szerokości ( i tam wszystko się ledwie ma czego trzymać ) i boję się, że jeśli tam będą przechodzić siły to to się rozleci, dlatego myślałem o długiej śrubie którą bym mógł ew zakotwiczyć w nakrętce na samym dole kadłuba (ew o rurce wchodzącej jak bagnet). W każdym razie jeszcze ciągle "dumam":(

Dziś kupiłem śrubę plastikową 8 cm sred 6 mm i rurki wegl/alu, ale jeszcze dam sobie czas do namysłu i rozpocząłem wklejać półwręgi górne od ogona.

Cdn.

Pzdr,

M

[mirolek]

Pamiętam, że miałem ten sam dylemat ... tylko w większej skali ?

Rozwiązanie na małych blaszkach i śrubkach mocujących okazało się bardzo trwałe - zobacz na ten filmik:

przepraszam za mały off-top ale znajdziesz w filmie ten fragment, gdzie jest pokazany montaż skrzydła i sam się przekonasz, że tak jak to wymyślono w biurze konstrukcyjnym RWD ... to się sprawdza ?

Miałem słabsze lądowania, uszkodziłem kiedyś ogon po kapotażu, uszkodziłem mocowanie amortyzatora podwozia, uszkodziłem końcówkę skrzydła po tym jak wiatr położył model na bok tuż nad ziemią ale nigdy nie uszkodziłem mocowania skrzydła.



ms

[Grifon]

Mirek wspaniały model zrobiłeś, szkoda że nie zamiesciłeś relacji.

[paweln7]



[Michal4x4]

Dobry wieczór,

Model piękny! Ten mój to przy nim mucha.

Korzystając z chwili wolnej w święta zrobiłem trochę centropłata i pogrzebałem przy mocowaniu płata, na razie sucha przymiarka i jeszcze bez kilku części ale "w ręcach" wygląda że trzyma:)

Cdn.

Pzdr,

M

Edytowane 6 Kwietnia 2021 przez Michal4x4
Dodanie zdjęć

[Michal4x4]

Dobry wieczór,

Małych prac ciąg dalszy. W centropłacie ledwo się udało zmieścić serwo. Drut popychacz lotek 0.3mm będzie w jednym kawałku a na środku będzie doń przylutowana pętelka przez którą srubka połączy je z ramieniem serwa - na zdj jest testowy kawałek; rozwiązanie ma ten minus, że trzeba miejsca wylotów bowdenów w płatach pokryć przed montażem bo inaczej nie da rady napiąć papieru jap. Mam nadzieję że  w weekend połączę płaty to w końcu będę mógł podgonić prace przy kadłubie. Cdn.pzdr.

M

[Michal4x4]

Dobry wieczór,

To skrzydła już w całości, serwo lotek stestowane, wydaje się działać:) No to teraz, mam nadzieję, będę mógł pomierzyć czy płat "równo" leży i w końcu wkleić ten rurkowy wihajster i okleić kadłub. Lotki w oklejaniu.

Wznios płata "oszukany" zmniejszoną grubością profilu i górna pow płata ma wznios 0st.

Cdn.

Pzdr,

M

[mirolek]

Nie taki mały samolocik wyszedł .... piękna robota ?



ms

[Michal4x4]

Dobry wieczór,

Dzięki! Jak na mnie to gigant, ale na świecie to muszka ...:)

Dwa dni były przymierzania, doklejania, wiercenia etc zanim płat udało się w końcu dopasować; ostatecznie płat "siedzi" na bagnecie z rurki, śrubce plast w środku przekoju plata i malutkim kołeczku z tyłu. Ale jak się przykręci to siedzi dość solidnie i równo; ciekawe ile wytrzyma...:)

Trochę zacząłem prace nad usterzeniem pion żeby kupić trochę czasu na budowanie maski silnika - to będzie rzeźnia, będę chyba znowu prototyp budował zanim się połapię jak ją w końcu wykonać.

Cdn.

Pzdr,

M

[Michal4x4]

Dobry wieczór,

Konstrukcja usterzenia prawie gotowa. Stat pion na planach wygląda jakby był kryty sklejką, ale na zdjęciach (niektórych) wygląda bardziej na płótno. Na zdj "mojego" sp-aek słabo widać ale założę że płótno, to pokryję go papierem. Cdn.

Pzdr,
