Marcin Opublikowano 22 Maja 2021 Opublikowano 22 Maja 2021 Walczę z takim problemem jak na video. Mam serwo umieszczone z boku kadłuba i potrzebuję jego ruch obrotowy przenieść na środek - docelowo będzie tam kamera z możliwością obrotu 270~360 stopni. Niestety o ile jakoś sobie ogarnąłem kółka na drukarce 3D to jest problem z przeniesieniem tego ruchu. Gumki się nie sprawdzają bo rozciągają się i nie mam płynnego ruchu. Udało się testowo kawałek kabla w silikonie naciągnąć i zlutować, ale wygląda to jak ... Jedyne co mi przychodzi do głowy to jakiś krótki, mały pasek zębaty. Chyba mam coś ze starego śmigłowca w gratach gdzieś. Jakieś pomysły chętnie widziane video-1621706400.mp4
wojtek-a Opublikowano 22 Maja 2021 Opublikowano 22 Maja 2021 5 minut temu, robert.pilot napisał: Może oring? Tez mi przyszlo do glowy.
Marcin Opublikowano 22 Maja 2021 Autor Opublikowano 22 Maja 2021 Probowalem. Fakt, nie rozciąga się, ale z tych co mam są już dość grube... video-1621704577.mp4 video-1621704577.mp4
robert.pilot Opublikowano 22 Maja 2021 Opublikowano 22 Maja 2021 Jest dużo rozmiarów na rynku, w sklepach motoryzacyjnych..., jakiś specjalistycznych...

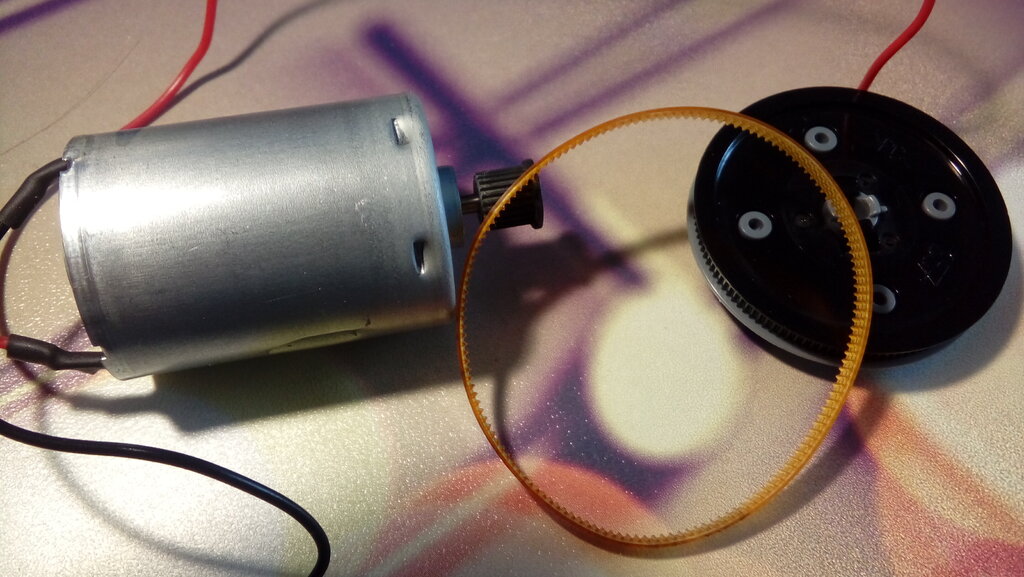

Granacik Opublikowano 22 Maja 2021 Opublikowano 22 Maja 2021 pasek z napędu szuflady z CDROM albo innego odtwarzacza płyt czy magnetofonu.
robertus Opublikowano 23 Maja 2021 Opublikowano 23 Maja 2021 Daleko nie jest, może zrób kilka kół zębatych po drodze.
koriolan2 Opublikowano 23 Maja 2021 Opublikowano 23 Maja 2021 A czy nie byłoby lepiej przenieść serwo na środek i bezpośrednio do niego przymocować kamerkę. Nie wiem tylko czy pokazane przełożenie , zwiększenie obrotów na wyjściu , jest istotne . Jeśli tak to można zastosować szybsze serwo.
Marcin Opublikowano 23 Maja 2021 Autor Opublikowano 23 Maja 2021 Jakbym miał miejsce to bym dał serwo na środek i tematu by nie było Niestety tam idzie GoPro i koliduje miejscem z serwem. Jest mały progres - znalazłem pasek zębaty z Aligna, drukuję i dopasowuję teraz 2 koła zębate (totalnie na ślepo bo ciężko mi przenieść zęby z linii prostej na koło). 1 godzinę temu, robertus napisał: Daleko nie jest, może zrób kilka kół zębatych po drodze. Obawiam się o precyzję tego rozwiązania - to jest sterowanie kamerką fpv i luzy na zębach spowodują, że będzie nie trzymała neutrum.

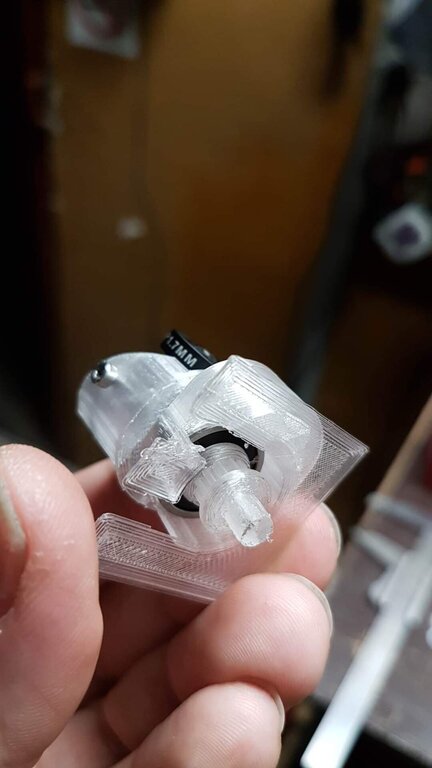

Marcin Opublikowano 23 Maja 2021 Autor Opublikowano 23 Maja 2021 Do poprawy - pasek musi byc naciagniety co minimalnie przekrzywia kamerę - trzeba oś kamery na 2 łozyskach z paskiem pomiedzy puścić. Coś tam widzę światełko w tunelu.... Problemem jest jeszcze jak złączyć ze sobą taki pasek, bo odcinek krótki i potem łacznik zaczyna już przeszkadzać. Ehh, se zadanie wymyśliłem... video-1621768886.mp4
d9Jacek Opublikowano 23 Maja 2021 Opublikowano 23 Maja 2021 34 minuty temu, Marcin napisał: Problemem jest jeszcze jak złączyć ze sobą taki pasek, CA elastyczny, sa takie kleje naciągniecie paska to też nie problem, śrubka M3 z mini rolką jako prowadnica
Slaw Opublikowano 23 Maja 2021 Opublikowano 23 Maja 2021 Sugeruję trzy koła zębate z tworzywa. Ciężar niewielki i nic nie będzie powodowało zacięć lub poślizgu. Ze względu na brak naciągu jak w przypadku paska nie będzie uginania osi obrotu. Problemem mogą być luzy międzyzębne, czyli możliwe wibracje. Koła z tworzywa podebrać z jakiegoś mechanizmu np. drukarka lub cdrom. Koło pośrednie podobnej wielkości jak koło napędowe na serwie. Pozdrawiam. Sławek 2
Marek_Spy Opublikowano 24 Maja 2021 Opublikowano 24 Maja 2021 Ja bym zrobił tak : rozebrać serwo i wyjąc potencjometr który zamontuje pod kamerką i połączyć z elektroniką serwa dzieki temu elektronika będzie widziała polonezie kamerki, poskładać serwo i dać prostą przekładnie oringową w takim ukladzie silnik serwa bedzie zawsze dążył do ustawienia kamerki w położeniu potencjometru.
Slaw Opublikowano 25 Maja 2021 Opublikowano 25 Maja 2021 Pomysł ciekawy ale z uwagi na zakres obrotu kamerki (270-360 stopni) wydaje mi się że konieczne jest zastosowanie przekładni zwiększającej kąt obrotu. Pozdrawiam. Sławek

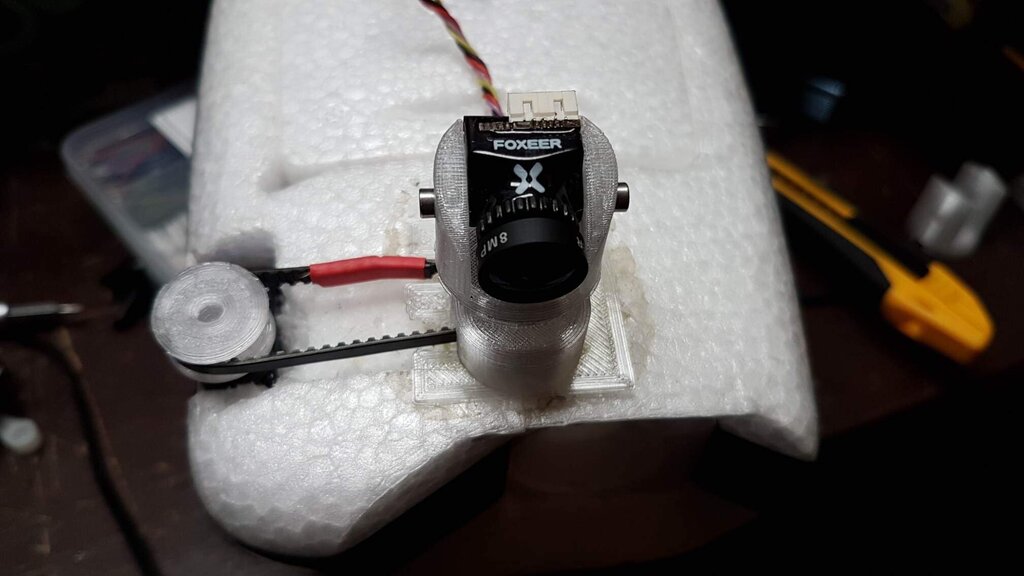

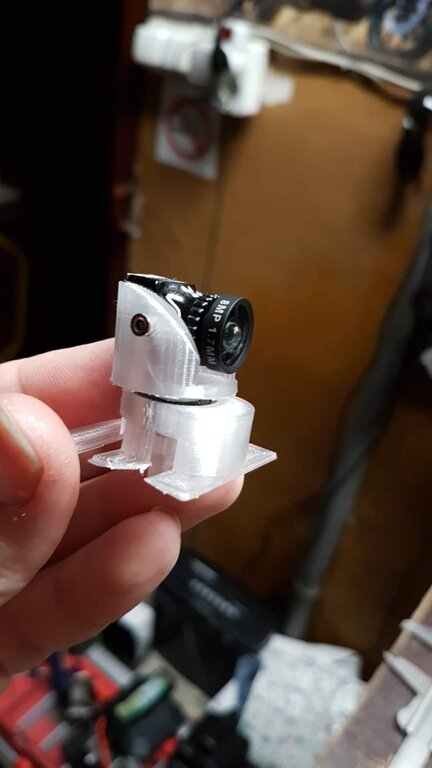

Marcin Opublikowano 25 Maja 2021 Autor Opublikowano 25 Maja 2021 Prototyp czeka na oblot. Zastosowalem drugie lozysko, zebatka jest pomiedzy lozyskami. To wyeliminowalo przechylanie kamery pod wplywem naciagu paska. Zastosowanie kol zebatych o srednicy 14mm i 8mm daje mi mozliwosc obrotu prawie o 360stopni ( nie mam jeszcze serwa ustawionego na maksymalny zakres, jak dam serwo na maksimum to spokojnie przekroczy 360). Calosc dziala plynnie i bez zaciec. Pewnie jakies niuanse jeszcze wyjda, ale jest blizej niz dalej...
