Skrzydło racingowe Spec Wing pod FPVWRA


magilla
 Share

Recommended Posts

Chyba nie było tematu na forum o FPVWRA (FPV Wing Racing Association) więc w małym skrócie wyjaśnie.

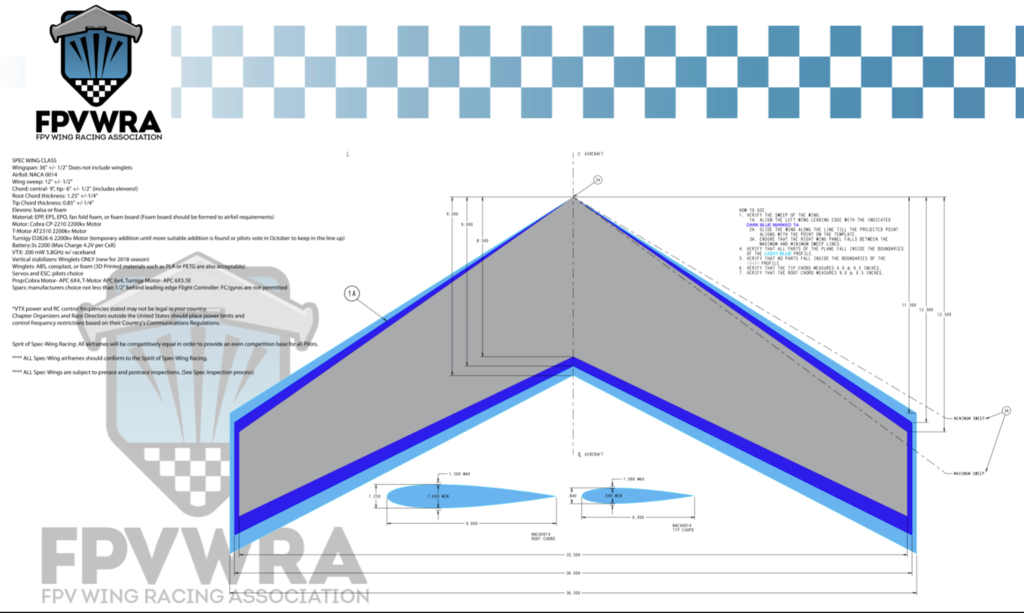

Są to zawody skupiające się na skrzydłach fpv z w miarę ustandaryzowanej konstrukcji https://fpvwra.net/

Zasady proste - 5 klas piankowych skrzydełek (szczegóły na stronie: https://fpvwra.net/spec-wing-courses-2/).  Zabronione jest używanie FC lub innej stabilizacji.



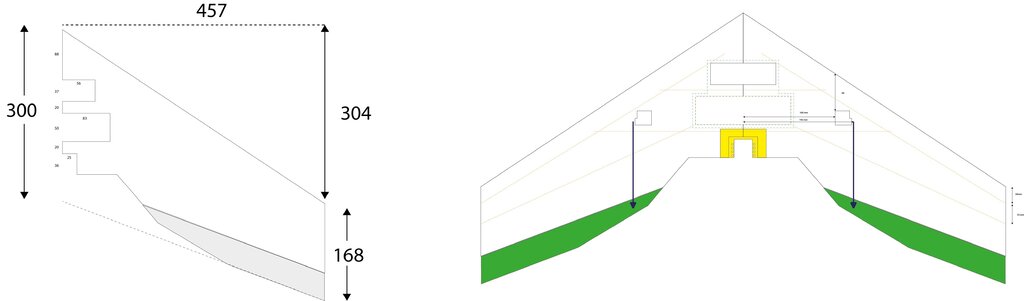

Klasyfikacja Spec Wing jest chyba klasą najbardziej popularna i najbardziej ustandaryzowaną:



Wingspan: 36" +/- 1/2" Does not include winglets
Airfoil: NACA 0014
Wing sweep: 12" +/- 1/2"
Chord: central- 9", tip- 6" +/- 1/2" (includes elevons!)
Root Chord thickness: 1.25" +/-1/4"
Tip Chord thickness: 0.85" +/-1/4"
Elevons: balsa or foam
Material: EPP, EPS, EPO, fan fold foam, or foam board (Foam board should be formed to airfoil requirements)
Motor: Cobra CP-2210 2200kv Motor
T-Motor AT2310 2200kv Motor
Turnigy D2826-6 2200kv Motor
Battery:3s 2200 (Max Charge 4.2V per Cell)
VTX: 200 mW 5.8GHz w/ raceband
Vertical stabilizers: Winglets ONLY (new for 2018 season)
Winglets: ABS, coroplast, or foam (3D Printed materials such as PLA or PETG are also acceptable)
Servos: Builder's choice
ESC: Builder's choice (BLHeli is recommended)
Prop:Cobra Motor- APC 6X4, T-Motor APC 6x4, Turnigy Motor- APC 6X5.5E
Spars: Builder's choice not less than 1/2" behind leading edge
Flight Controller: FC/gyros are not permitted





1006527885_Zrzutekranu2021-12-1o13_15_44.thumb.png.9aa646e30136552e51063288fc3675e0.png



Naoglądałem się ostatnio co wyprawia Shelby Voll swoim Spec Wingiem V3 i stwierdziłem, że zbuduje sobie podobne skrzydło trzymając się wytycznych Spec Wing.

Szybki telefon do Marka z napolskimniebie i po kilku dniach miałem już rdzenie epp na stole - brawo dla Marka!


















Aktualnie czekam na silnik bo z pośród 3 dopuszczonych do klasy spec wing tylko tmotor 2310 jest najbardziej osiągalny z przesyłką z Chin.

  • Upvote 4
Link to comment
Share on other sites

Panowie to nie ma na co czekać tylko wycinajcie skrzydełka zimą i w przyszłym sezonie organizujemy jakiś zjazd, kilku chętnych już mam :)

Rozmawiałem z Markiem i może udało by się wprowadzić do jego sklepu jeden model spec wingów tak aby wszyscy mieli ustandaryzowane skrzydło dostępne w Polsce. To by było super..



Tymczasem skompletowałem wszystkie podzespoły




Link to comment
Share on other sites

  • 4 weeks later...

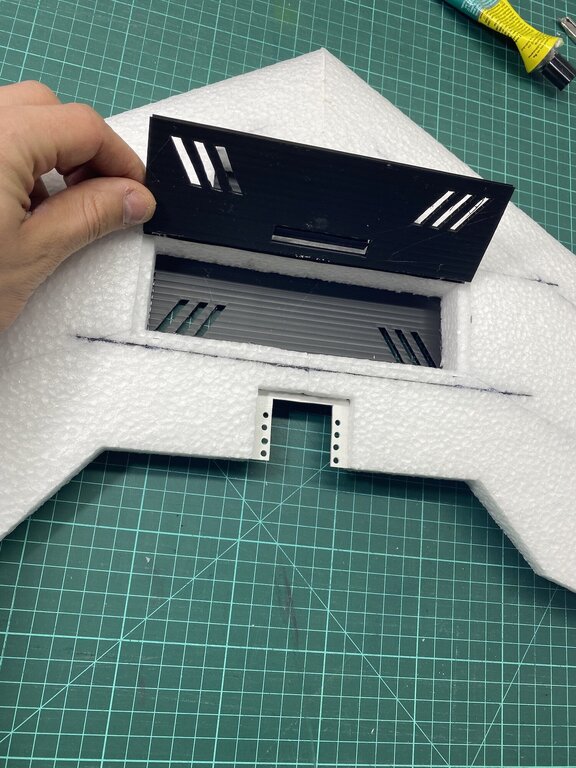

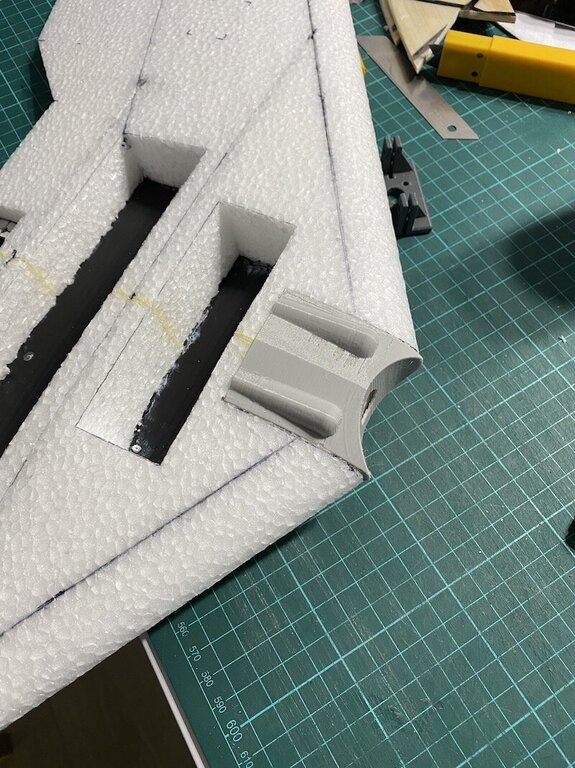

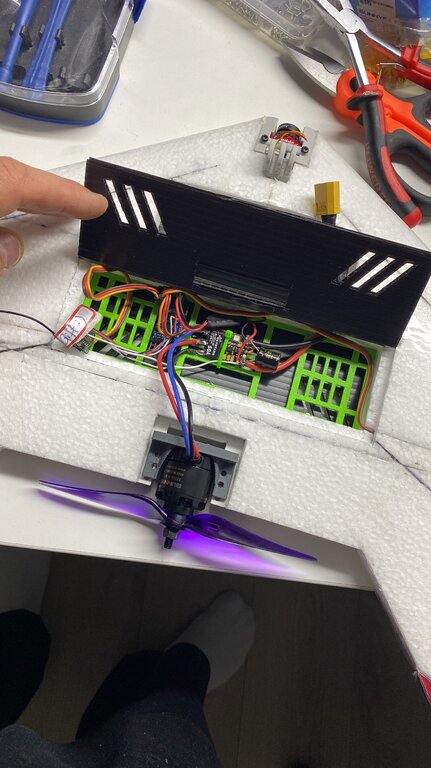

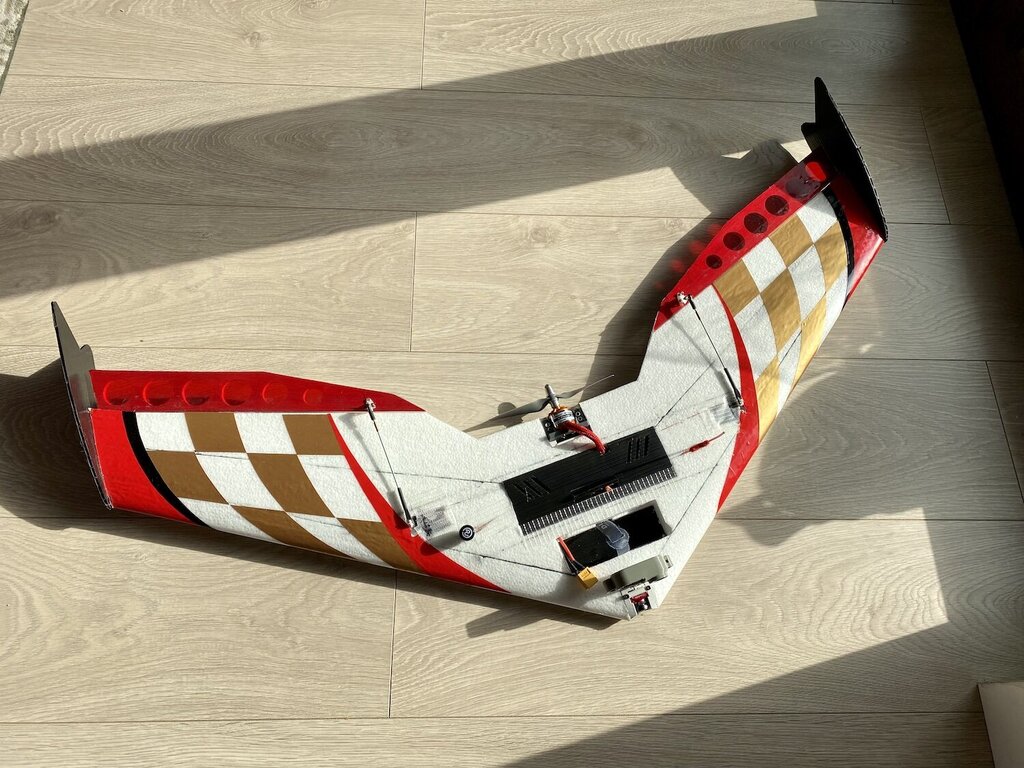

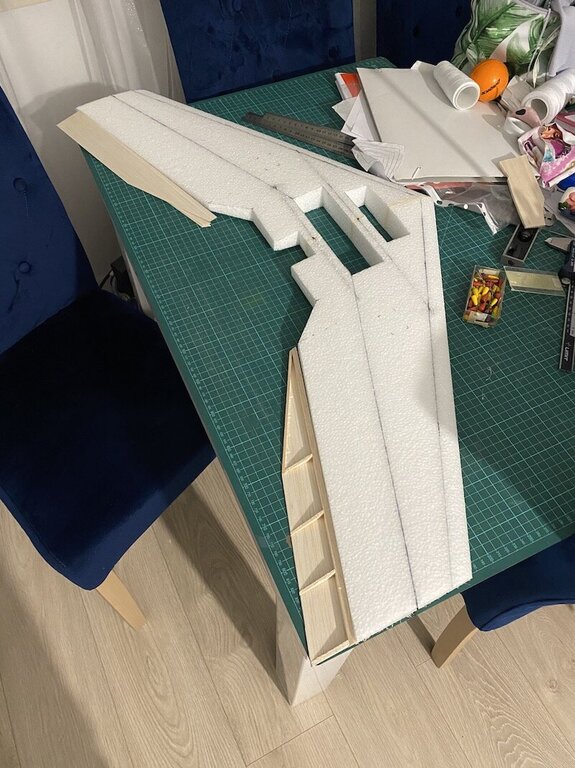

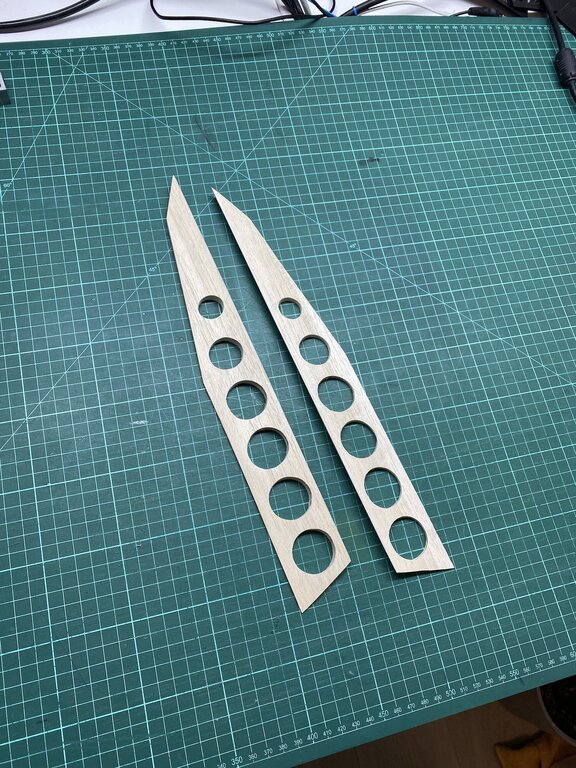

Skrzydełko częściowo poskładałem i okleiłem.

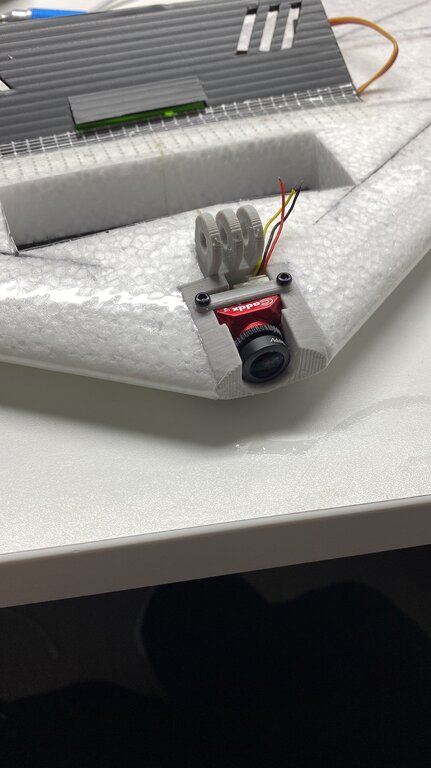

Do zastanowienie pozostał mi sposób jak zamontować antenę dipola od rx.

Chodzi o to aby tak ją zamontować aby jak najmniej wystawała poza obrys skrzydła.

Być może przesiądę się na antenę płytkową 868 od TBS x-race.

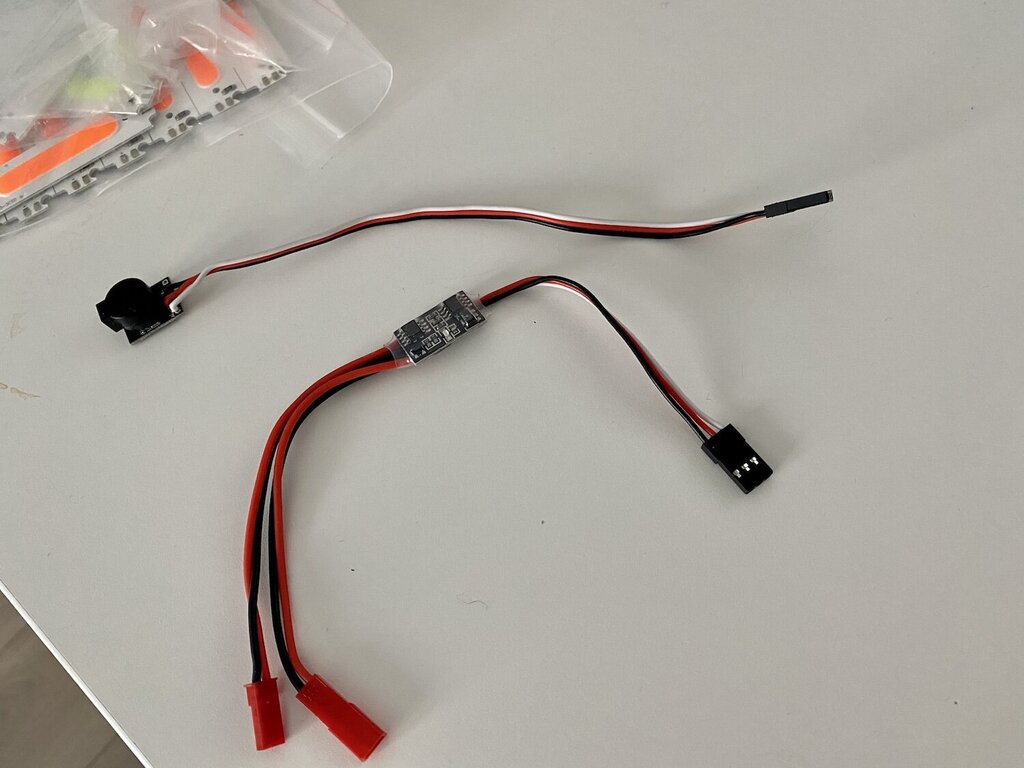

Na tył dorzuciłem czerwone 3 watowe coby 12V zasilane prosto z wtyczki balansera.

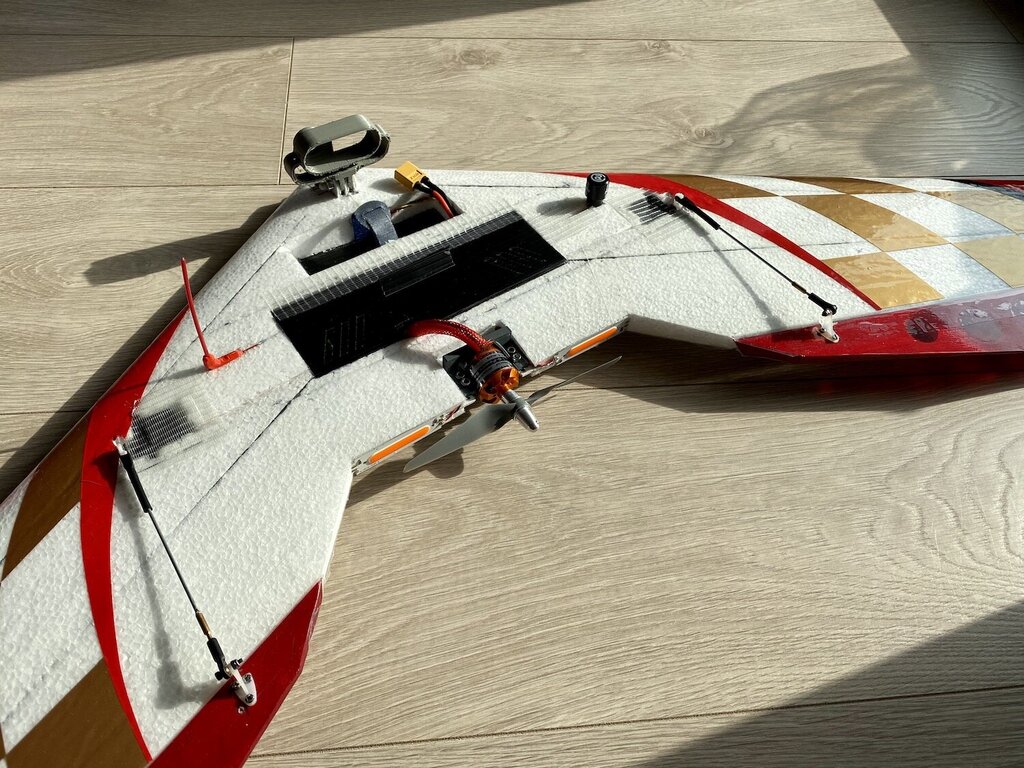

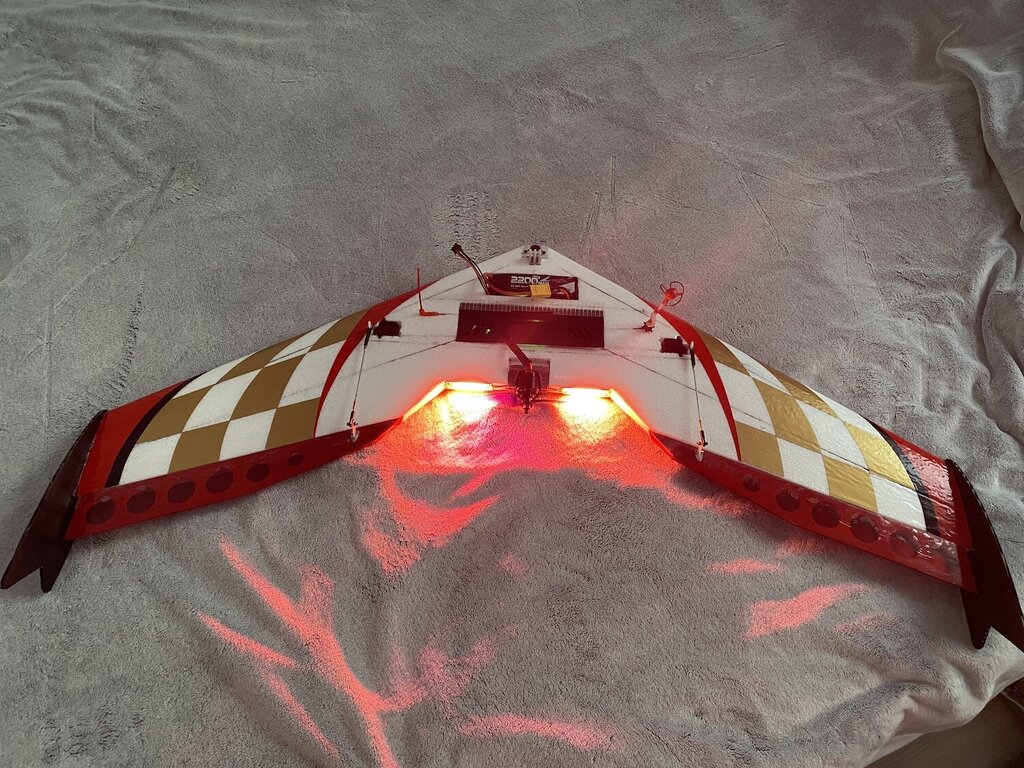

Jak widać już na powyższym zdjęciu Mikołaj podrzucił mi w tym roku nową kamerkę Caddx Peanuta 🥜, więc jak dobrze pójdzie będą ciekawe nagrania.

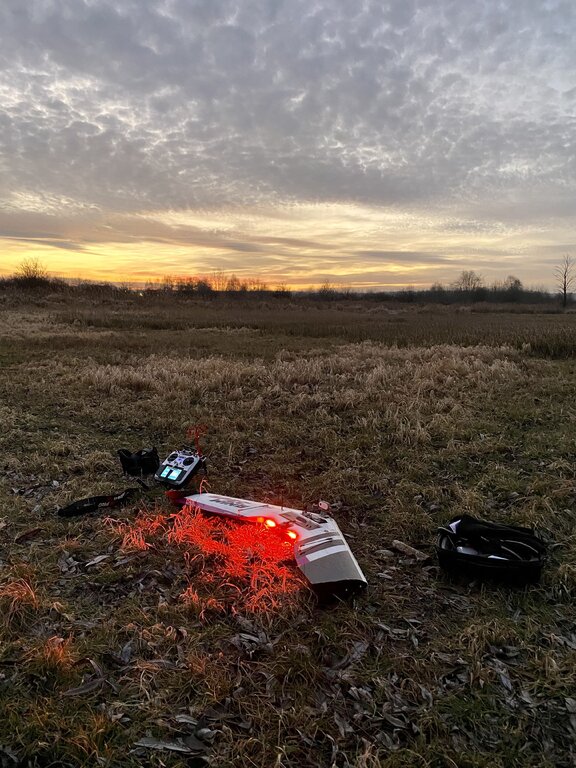

Model jeszcze nie w 100% zakończony ale nie wytrzymałem w ubiegłym tygodniu i wyskoczyłem na łąkę niedaleko mnie na pierwsze testy.

Nie było kamerowania bo nie było na to czasu.

Skrzydło lata poprawnie chociaż wymaga jeszcze regulacji na którą zabrakło już czasu bo się ściemniało i okrutnie temperatura zaczęła spadać w dół.

Jak się zrobi trochę cieplej i znajdę trochę czasu to przejadę się na kolejne testy..



Tymczasem w domu zauważyłem, że słabo przymocowałem vtx w komorze skrzydła i najprawdopodobniej przy lądowaniu wyrwało się gniazdo UFL anteny.

Od znajomego muszę pożyczyć miernik mocy vtx i sprawdzić czy nie upaliłem tego vtxa od TBS.. szkoda by było

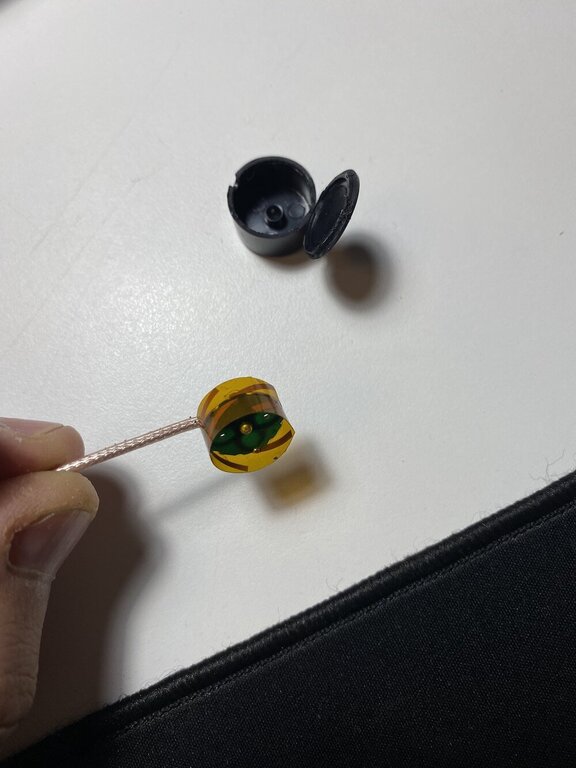

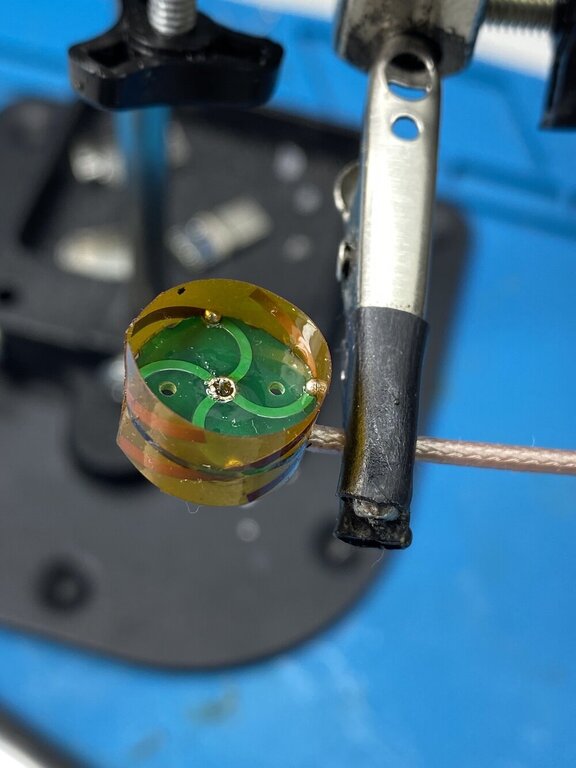

Samą antenkę rozebrałem i wymieniłem w niej pigtail









Link to comment
Share on other sites

Menace rc ma taką aerodynamiczną antenę do VTX - AeroPOD, choć widzę ze fajnie wstawiłeś w kadłub swoją.

Ja w swoim skrzydełku (S800) anteną R9 868mhz - czyli wielkość taka jak u Ciebie przeszedłem przez skrzydło prostopadle. Od spodniej części skrzydła wystaje może z 1 cm, reszta z aktywnym elementem od góry. U ciebie nawet nie chodzi o zasięg co odporność na uderzenia i aerodynamiczność - zostawił bym raczej na płasko. Trzeba pamiętać że w takim ustawieniu najgorszy odbiór masz przed i za skrzydłem.



Napisz jak wrażenia z caddx peanut bo ostrze na nią zęby.

I jak ELRS? Masz moduł czy radio z tym tx-em?



Pozdrawiam
Adam

Link to comment
Share on other sites

18 minut temu, a2j napisał:

Menace rc ma taką aerodynamiczną antenę do VTX - AeroPOD, choć widzę ze fajnie wstawiłeś w kadłub swoją.

Tak znam aeropoda zastanawiałem się nawet nad nim. W spec wingach często wkładają antenkę z bocznym przewodem od TrueRC.

Ja miałem jakiegoś farta bo zobaczyłem, że ktoś właśnie taką sprzedaje na olx 😀

18 minut temu, a2j napisał:

Ja w swoim skrzydełku (S800) anteną R9 868mhz - czyli wielkość taka jak u Ciebie przeszedłem przez skrzydło prostopadle. Od spodniej części skrzydła wystaje może z 1 cm, reszta z aktywnym elementem od góry. U ciebie nawet nie chodzi o zasięg co odporność na uderzenia i aerodynamiczność - zostawił bym raczej na płasko. Trzeba pamiętać że w takim ustawieniu najgorszy odbiór masz przed i za skrzydłem.

Tak tak wiem jak to działa. Najprawdopodobniej zastosuje to co u Ciebie i to co stosuje w wszystkich swoich modelach.

Chociaż kusi mnie trochę ta xf-race bo tak jak napisałęś nie chodzi o zasięg.

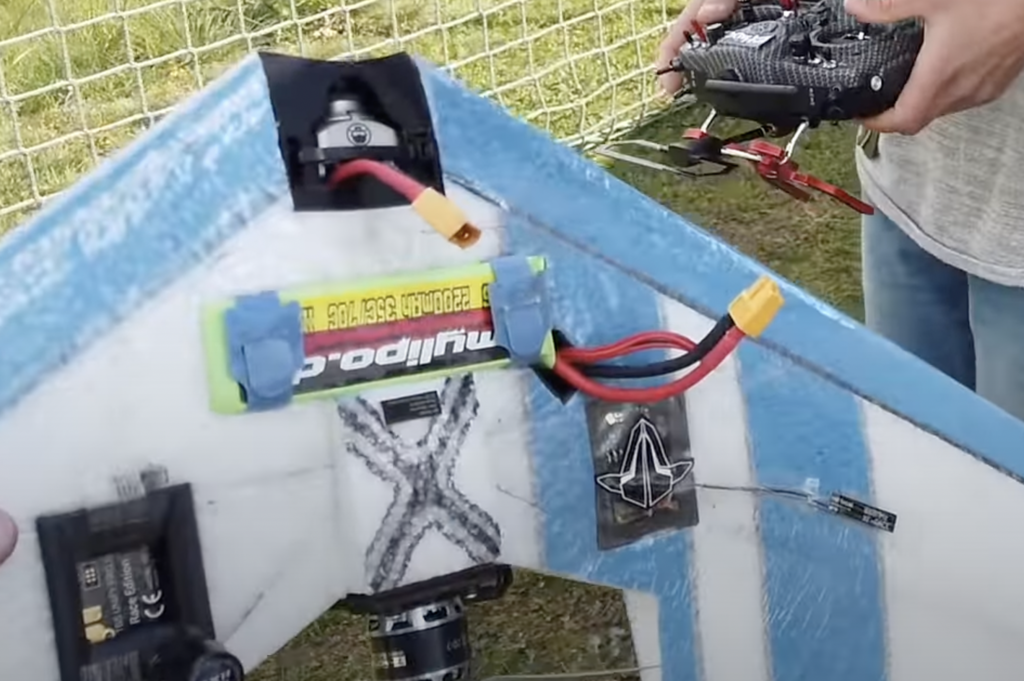

578315105_Zrzutekranu2021-12-30o09_35_18.thumb.png.22cd383e3275ab742c23f432c9140e2f.png



Peanuta jeszcze nie przetestowałem w powietrzu bo jakoś przez cały czas brakuje czasu i pogody.

Pobawiłem się w domu nagrywając swoje dzieci i naprawdę fajnie to działa.



ELRS mam już dość długo. Przeflashowałem R9M oraz odbiorniki Splim+ i r9mm.

Mam też DIY i działa nawet dobrze chociaż nie lubi się z wideo 1.3. Brak mu filtracji modułu RF i bardzo szybko łapał FS po 1km.



W tym modelu zastosowałem RX od Happy Model bo niedawno doszła aktualizacja ELRS i można w tym małym odbiorniku wyprowadzić bezpośrednio PWM do 4 serw więc idealnie pod takie skrzydło. Narazie tego nie przetestowałem bo kupiłem też konwerter CRSF -> PWM od mateka, dzięki któremu mam kilka podstawowych danych telemetrii takich jak VBAT.



Ogólnie to przesiadka na ELRS jakoś nie wniosła dużo w moje latanie bo i R9 to też solidny link. Chciałem czegoś nowego i jakoś zostało :)

Można powiedzieć, że nawet trochę straciłem po przesiadce z R9. R9M ma wyprowadzenie sPortu z tyłu modułu, które używałem jako komunikację z moim trackerem.

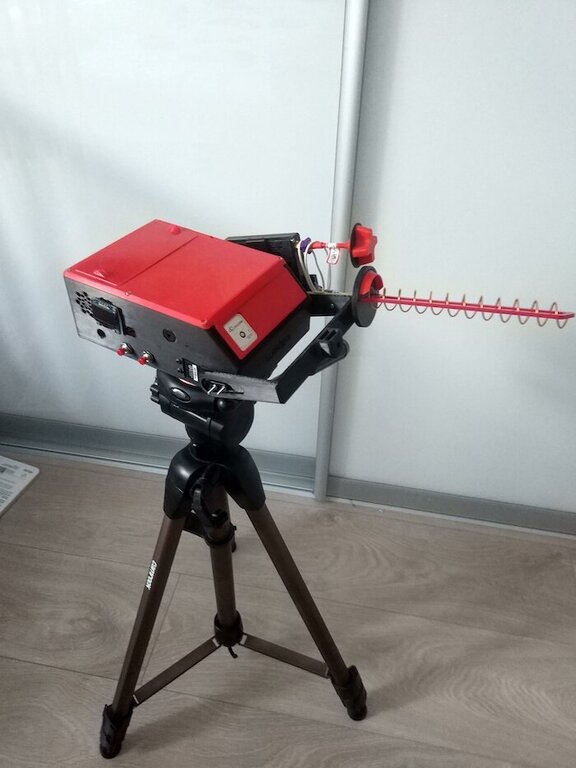

Aktualnie nie mam tej możliwości. Jumper T16 też jakoś nie bardzo chce działać po bluetooth z trackerem, więc ten się kurzy..




Link to comment
Share on other sites

  • 4 weeks later...

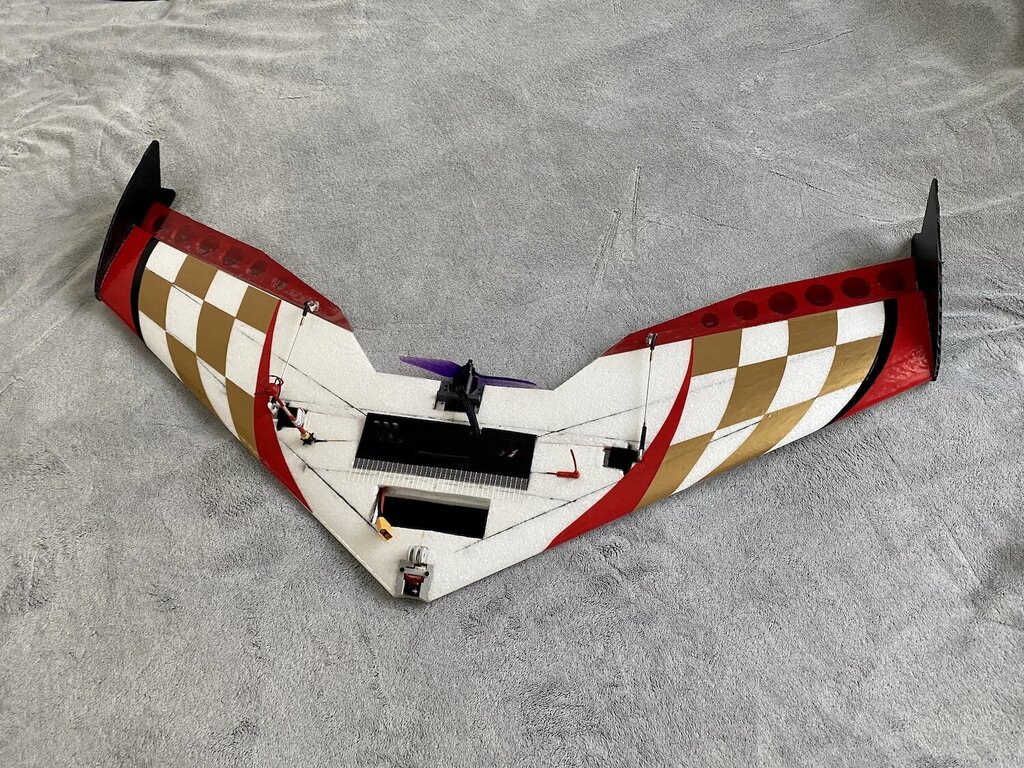

Pogody oraz czasu do polatania nie ma za wiele ale coś tam latam..

Skrzydło lata bardzo fajnie i precyzyjnie. Nie przepada też przy małych prędkościach.

Można latać szybko i nisko.. Trzeba teraz czasu aby przełamać się wewnętrznie i nie bać się lecieć jeszcze niżej i nizej..










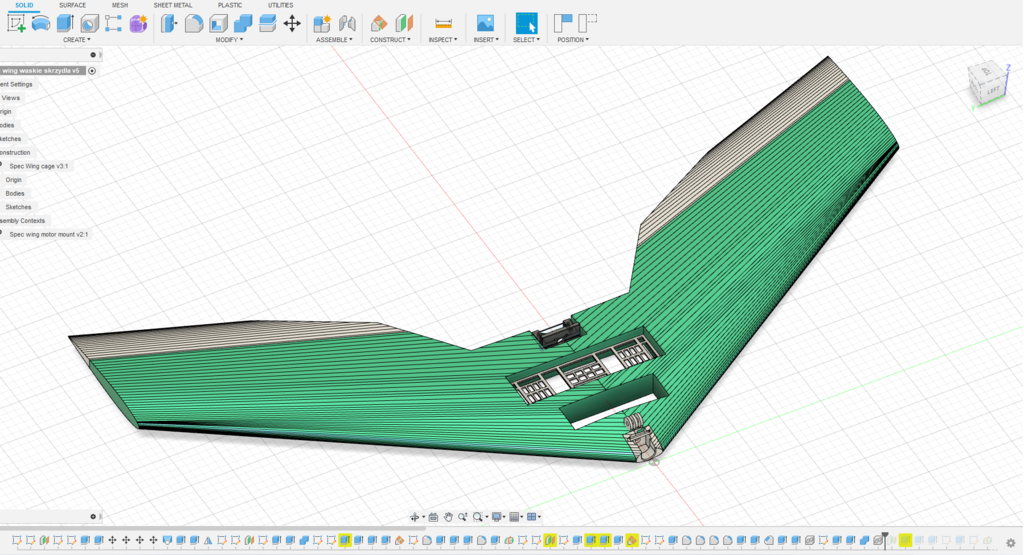

Zbieram osprzęt na kolejną wersję V2 Spec Winga. Tym razem w oparciu o cieńszy profil naca0014..

  • Upvote 1
Link to comment
Share on other sites

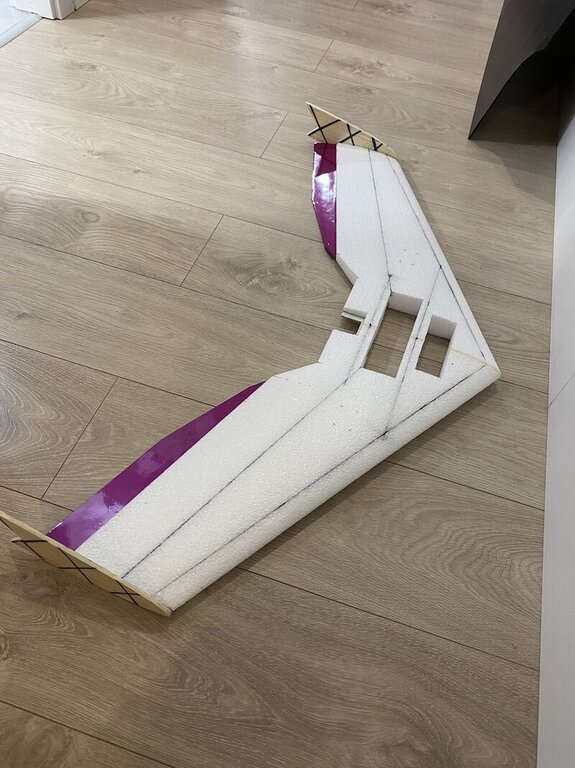

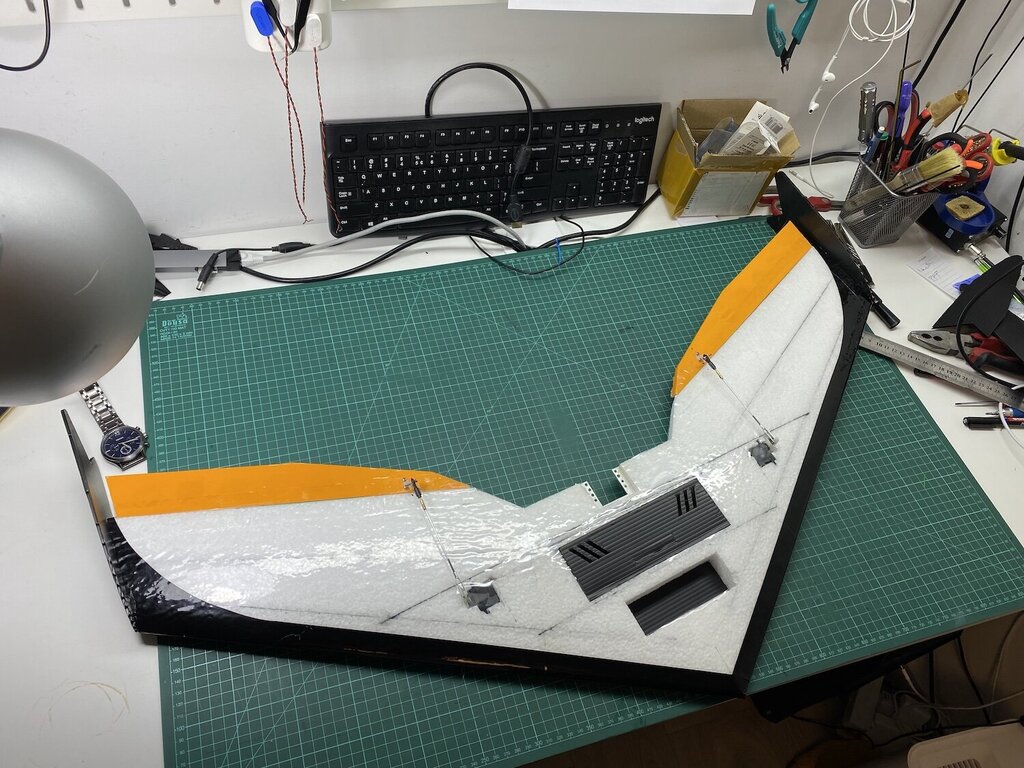

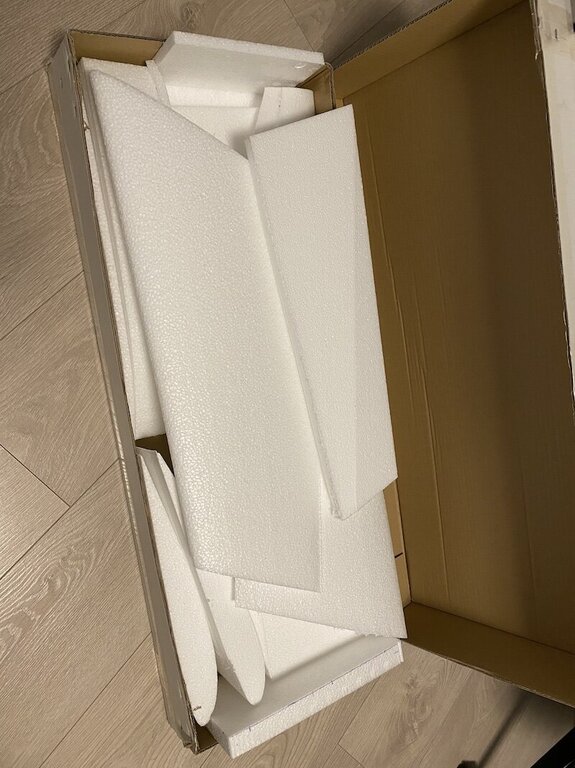

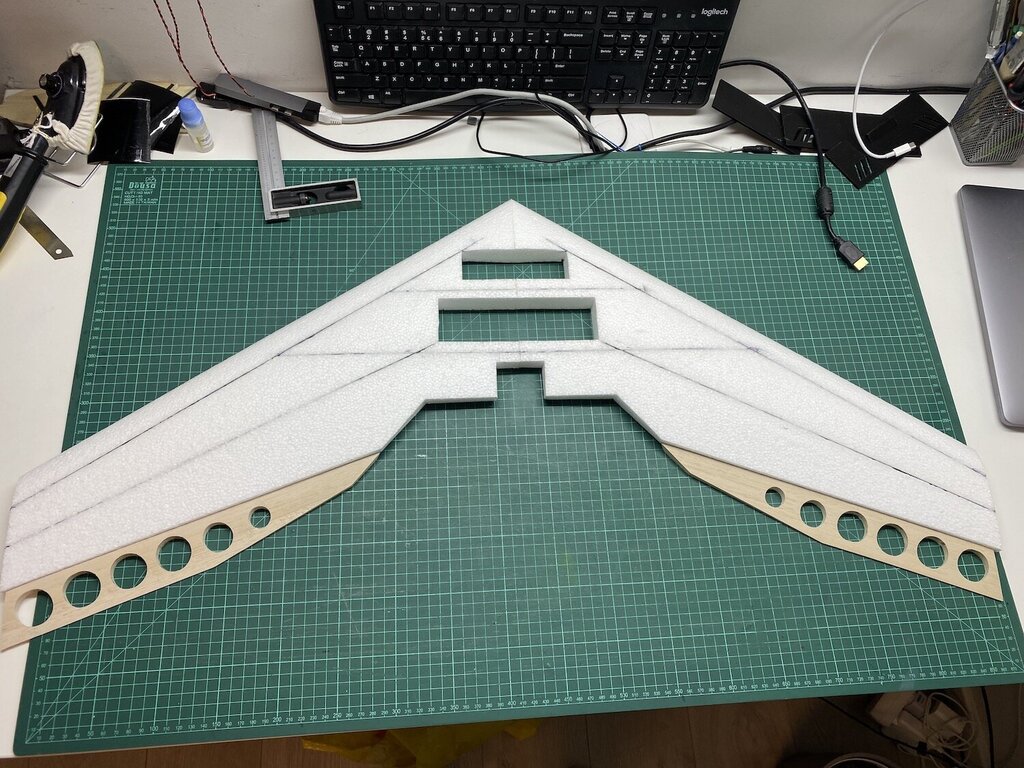

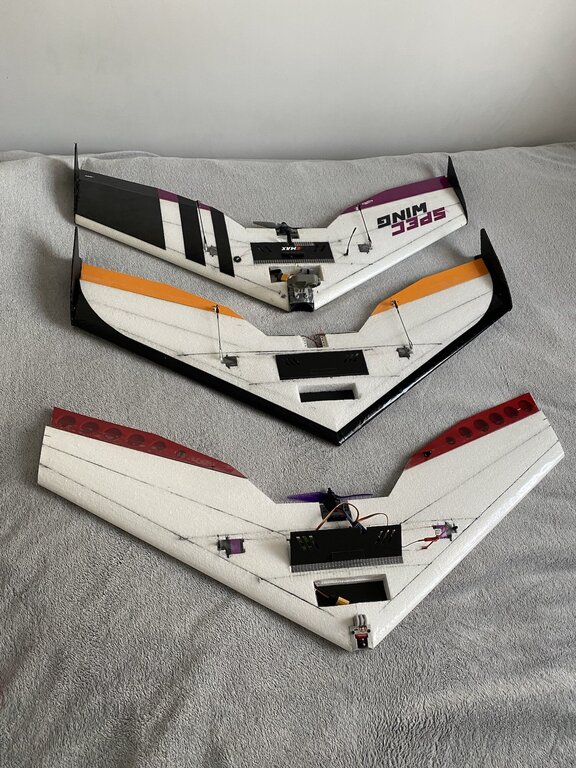

Otrzymałem nowe rdzenie.. Chyba mi starczy skrzydeł na jakiś czas 😆

Marek z napolskimniebie wyciął nawet dla ułatwienie komory na osprzęt oraz dorzucił negatywy aby skleić równo skrzydła bez zwichrzeń.

Skrzydło będzie identyczne jesli chodzi o konstrukcję ale bedzie oparte o cieńsze profile.









Link to comment
