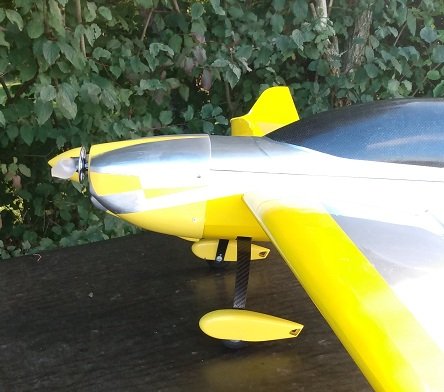

Popular Post Waldibruch Posted April 18, 2022 Popular Post Share Posted April 18, 2022 Model którego budowę rozpoczynam ma swoją sylwetką przypominać Extrę NG .Właśnie jej orginalny ,elegancki ,że tak powiem wygląd ,zainspirował mnie do jej odwzorowania jako model akrobacyjny 3D.Konstrukcja w założeniu nie będzie jakaś odkrywcza,raczej wzorowana na istniejących powszechnych rozwiązaniach. Z tego względu,wagowo nie przewiduje jakiejś rewelacji,ale oczywiście waga będzie kontrolowana.Planuje też demontowany statecznik poziomy.W założeniu jest możliwość transportu modelu w torbie.Do tego też,podwozie również musi być odkręcane.Wyposazenie modelu odpowiednie do tego typu ,szybkie serwa i napęd elektryczny ...coś z silników Joker 5060 lub Tocster,śmigło 16x7,Akku 5 lub 6S/3000 mAh .Ogólnie ma to być model do treningu,"łatwy" w transporcie i z możliwością naprawy ew.odbudowy.Zacząłem budowę od skrzydeł. 4 1 Link to comment Share on other sites More sharing options...
jb Posted April 18, 2022 Share Posted April 18, 2022 Otwory na kesonie sa absolutnie zbędne. 1 Link to comment Share on other sites More sharing options...
Waldibruch Posted April 18, 2022 Author Share Posted April 18, 2022 Zdecydowałem się na ich wycięcie ,ponieważ balsa którą miałem jest dość twarda i ciężka .Skrzydło nie straciło na swojej stabilności ,jedynie na profilu.Ale,czy to wpłynie na własności aerodynamiczne, to się okaże.Sam profil jest typu "made in hand",trochę pogrubiona w środku standardowa symetryczna NACA. 1 Link to comment Share on other sites More sharing options...
ziaja Posted April 25, 2022 Share Posted April 25, 2022 Ciekaw jestem ostatecznego efektu i chętnie obejrzę kolejne foty i relacje z budowy Extry . Powodzenia Waldek . Link to comment Share on other sites More sharing options...
Waldibruch Posted May 18, 2022 Author Share Posted May 18, 2022 Dzięki🙂,wrzucam kolejne foty z budowy.Statecznik poziomy będzie dzielony .Mam nadzieję ,że to rozwiązanie się sprawdzi w tak "małym "modelu. 1 Link to comment Share on other sites More sharing options...
Waldibruch Posted May 21, 2022 Author Share Posted May 21, 2022 Kolejne postępy w budowie i parę szczegółów w konstrukcji dzielonego statecznika.W założeniu całość ma przenosić duże obciążenia przy skrajnych wychyleniach sterów.Wagowo chce się zmieścić w około 110g.Jak wyjdzie za ciężki "ogon",to serwa umieszczę w środkowej części kadłuba. 2 Link to comment Share on other sites More sharing options...
Ares Posted May 22, 2022 Share Posted May 22, 2022 W dniu 18.05.2022 o 02:09, Waldibruch napisał: Mam nadzieję ,że to rozwiązanie się sprawdzi w tak "małym "modelu. A konkretnie jaką rozpiętość ma mieć model? Bardzo ładnie budujesz.Podziwiam i pozdrawiam Link to comment Share on other sites More sharing options...
Waldibruch Posted May 24, 2022 Author Share Posted May 24, 2022 Dziękuje,cieszę się, że jest zainteresowanie 🙂,ponieważ podobnych projektów modeli było już wiele na forum .Wracając do pytania o rozpiętość ,to wynosi ona 152 cm ,jest to w tym dziale dolna granica ,więc mały w porównaniu z modelami kolegów ,które są tu reprezentowane.W modelach o takiej konstrukcji ,klasie i rozpiętości jak mój nie spotkałem dzielonych (demontowanych) ,też u żadnego producenta.Transport modelu ma dla wielu z nas ,a szczególnie dla tych, którzy muszą się przemieszczać innymi środkami niż własne auto,jest często sporym wyzwaniem i też granicą, co do wielkości modelu.Dlatego, ten projekt modelu jest pod tym kątem przewidziany.Jak się sprawdzi ,będą plany do pobrania (zainteresowanym hobbystycznie ) Pozdrawiam . 1 Link to comment Share on other sites More sharing options...
Waldibruch Posted June 1, 2022 Author Share Posted June 1, 2022 Witam.Ciag dalszy relacji z budowy.Niestety waga statecznika wyszła dużo za dużo niż planowane 110g,trudno ,może efekt końcowy nie okaże się aż taką porażką w postaci "cegły 3d".Kolejnym elementem będzie maska silnika.Na razie projekt wirtualnie zaczęty.Szcegółów przedniej części maski nie będę rysował ,wykonam je w "realu",ponieważ rysowanie tego w moim Turbo Cad'zie jest b.uciążliwe. 1 Link to comment Share on other sites More sharing options...
enter1978 Posted June 1, 2022 Share Posted June 1, 2022 Godzinę temu, Waldibruch napisał: Niestety waga statecznika wyszła dużo za dużo niż planowane 110g,trudno ,może efekt końcowy nie okaże się aż taką porażką w postaci "cegły 3d" Nie no bez jaj te dodatkowe 13g na ogonie nie zrobi z modelu cegły , ale podczas wywarzania to już każdy gram na ogonie ma znaczenie. Spora różnica jest gdy sie używa super lekkiej balsy selekcjonowanej, pokryte taką balsą stateczniki i stery pewnie wyszły by lżejsze niż założyłeś. Ale łatwo mówić , selekcjonowana i jeszcze super lekka, jak na rynku nie ma żadnej a jak sie gdzieś trafi to szczęście jest jak w ogóle deska np 2mm ma faktycznie 2mm, a nie jedna deska 1,8mm a druga deska już 2,2mm. Link to comment Share on other sites More sharing options...
Waldibruch Posted June 14, 2022 Author Share Posted June 14, 2022 W dniu 1.06.2022 o 20:35, enter1978 napisał: Nie no bez jaj te dodatkowe 13g na ogonie nie zrobi z modelu cegły , ale podczas wywarzania to już każdy gram na ogonie ma znaczenie. Spora różnica jest gdy sie używa super lekkiej balsy selekcjonowanej, pokryte taką balsą stateczniki i stery pewnie wyszły by lżejsze niż założyłeś. Ale łatwo mówić , selekcjonowana i jeszcze super lekka, jak na rynku nie ma żadnej a jak sie gdzieś trafi to szczęście jest jak w ogóle deska np 2mm ma faktycznie 2mm, a nie jedna deska 1,8mm a druga deska już 2,2mm. Dzięki Wiesław za optymistyczne wsparcie co do wagi,🙂.Ekstra będzie latać na pewno..Maska silnika(a właściwie jej kopyto) powstaje już w realu.Wykonanie jej specyficznego kształtu "dzióbka"z skrzydełkami wewnątrz będzie dla mnie lekkim wyzwaniem.Na razie kilka fotek w takcie budowy.Metoda dość znana,między wręgami styrodur,potem będzie szpachlówka akrylowa i na wierzch tkanina szklana 160,jedna warstwa i na to żywica epoxy.W końcowej fazie szpachlowanie i wykończenie na połysk. 3 Link to comment Share on other sites More sharing options...
enter1978 Posted September 1, 2022 Share Posted September 1, 2022 Waldemar , jak tam twój model,? coś nie ma postępów, brak czau? czy chęci?. Bo tak widzę że twój model jest jedynym budowanym modelem w tym dziale, jedynie ja cos tam do kamery zacząłem sklejać , ale też mi to ugrzęzło w miejscu. Niestety wczoraj wykonałem ostatnie loty na tygodniu, za wcześnie się juz robi ciemno i sobie daruję, kończę pracę nim wrócę do domu, później do piwnicy i powynosiłem model do auta na lotnisku jestem 17,30 -18,00 a o 19 robi się ciemno. To juz nie ta pora że o 21 jeszcze widno było, teraz to juz widzę że tylko na weekendzie jeszcze polatam , na tygodniu już raczej się nie da , to pewnie wieczorami coś będę dłubał więcej przy modelu. Link to comment Share on other sites More sharing options...
Waldibruch Posted September 1, 2022 Author Share Posted September 1, 2022 Witam.Projekt extry nie upadł.Wkrotce zaprezentuje kolejne postępy.Statecznik pionowy i domek mam rozrysowany ,teraz to wyciąć (ręcznie ) i dalej kontynuować budowę.W międzyczasie rysuje kolejne elementy kadłuba.Czy poleci w tym roku ? Marne szanse ,ale spróbuję,,🙂.Wiesław jak brakuje dnia na latanie to może spróbować latac wieczorami po zmierzchu...(trochę żartuje ale..)Po raz pierwszy widziałem takie loty ("u nas")na żywo i jestem pod wrażeniem,nawet proste loty są niezłym wyzwaniem.(Wiem, latanie po zmierzchu wymaga specjalnego zezwolenia .)Wrzucam kilka kresek z projektu.Pozdrawiam. Link to comment Share on other sites More sharing options...
Waldibruch Posted September 3, 2022 Author Share Posted September 3, 2022 Witam .Elementy statecznika wycięte i zaczęty montaż.Źeberka bez dystansów ustalających,położone na płasko .Jak już koledzy wcześniej w którejś reakcji wspomnieli , ten sposób montażu nie zniekształca płaszczyzny statecznika.Ster kierunku jest płaski bokiem ,więc nie powinien powodować zwichrzenia reszty statecznika. Link to comment Share on other sites More sharing options...
Waldibruch Posted September 11, 2022 Author Share Posted September 11, 2022 Witam .Pozwalam sobie na pisanie postu pod postem,ale chciałbym się tu odnieść co do kwestii zwichrzenia powierzchni steru statecznika na moim przykładzie.Po zdjęciu z blatu ster nie wydawał się jakoś skręcony,reszta też .Wkleiłem kesony uważając na symetrię całości statecznika i uznałem że jest do przyjęcia.Ale dla sprawdzenia jak to wygląda graficznie w CAD-dzie,zrobiłem symulacje położenia płaszczyzny boku steru statecznika i niestety nie udało mi się go położyć na płaskiej powierzchni.Odchylka pomiędzy pierwszym a ostatnim żeberkiem wynosiła 0,17mm od powierzchni "blatu" na długości ok.35cm.Nie wiele ale jest różnica ,ktorej wielkość zależy od różnicy kątów boków pierwszego i ostatniego żeberka.Chcąc mieć równa grubość krawędzi listwy spływu ,różnice kątów muszą wystąpić niestety.Prace idą dalej ,wycinanie domku ,laminowanie formy maski silnika.Pozdrawiam. Link to comment Share on other sites More sharing options...
koniorc Posted September 11, 2022 Share Posted September 11, 2022 Odchyłka nie jest duża, musi być dobrze. Czekamy na kolejne zdjęcia i oblot! Link to comment Share on other sites More sharing options...
enter1978 Posted September 11, 2022 Share Posted September 11, 2022 Myślę że większą odchyłkę można zrobić podczas oklejania , wbrew pozorom folia ciągnie konstrukcję, nie wiem jak z statecznikami , ale z zwichrowaniem długiej lotki podczas oklejania nie miałem problemu Link to comment Share on other sites More sharing options...
Waldibruch Posted September 18, 2022 Author Share Posted September 18, 2022 Witam.Kolejne zdjęcia z budowy.Statecznik pionowy rozcięty i listwy trójkątne obrobione na kątowniku. Wzmocnienia na zawiasy wklejone.Dalem również płaskowniczki cfk na listwie trójkątnej.Waga wyszła całkiem zadawalająca -30g.Kopyto maski wstępnie zalaminowane epxy .Czeka jeszcze na dorobienie ukształtowanego wlotu powietrza z dołu i dorobienie "skrzydełek"na wlotach.Jest to charakterystyczny element w tej extrze.Pozdrawiam. 2 Link to comment Share on other sites More sharing options...
Waldibruch Posted October 28, 2022 Author Share Posted October 28, 2022 Witam.Pasowanie domku,niestety niewiele,ale zawsze coś ...Pozdrawiam 1 Link to comment Share on other sites More sharing options...
Waldibruch Posted December 24, 2022 Author Share Posted December 24, 2022 Witam ponownie po dłuższej przerwie ,ciąg dalszy budowy . 2 Link to comment Share on other sites More sharing options...
