Mosquito Graupner po nowemu.

[jetfan]

Pięknie to robisz, super projekt.



Przy rozpiętości 3m z lądowaniem będzie taka sytuacja, że będzie leciał i leciał,

Czy nie warto przewidzieć hamulców w skrzydłach na etapie projektu? Choćby jako opcja.

Mam MiniMoa troszkę większy i bardzo rzadko min latam bo potrzebuje dłuuuugiego lotniska do lądowania właśnie z powodu braku hamulców.

[Gość]

Nie chcę komplikować konstrukcji. Klapy, hamulce to już duża ingerencja w strukturę. Może kiedyś...



Rysowanie do takiego etapu zajęło około 25 dni po mniej więcej 2-3h dziennie (średnio) , 76 plików (etapy) w których łącznie  było kilkaset edycji.



[pyton]

Może warto przemyśleć uwagę kolegi, chociaż zrób klapy, konstrukcja podobna do lotek a lądowanie prawie do nogi i krążenie w termice lepsze, wolniejsze. Nie wyobrażam sobie mając supre że nie ma klap(nie ląduje jak na zawodach dziobem w ziemię😜)



Zrobiłem jakiś czas temu szybowca bez klap z hamulcami i żałuje, klapy są dużo bardziej przydatne-lepsze(wg. Mnie).

Pozdrawiam i życzę powodzenia.

[Gość]

Zrobienie klap nie jest jakieś trudne ale naprawdę już mi się nie chce siedzieć kolejnych 30 godzin i przerabiać to co zrobione. Jak po oblotach stwierdzę że są potrzebne to może  zrobię nowe skrzydło chociaż nie podejrzewam żeby mi sie chciało...

[Gość]

 Zapomniałem o kopytku na kabinę. Co by pilotowi na facjatę nie wiało...

[Ares]

No właśnie , zawsze można dorobić drugi komplet skrzydeł z klapami. Skoro  już projekt gotowy to lepiej budować.

Ale jak polatasz modelem bez klap prędzej czy później będzie ci się chciało zaprojektować skrzydła z klapami

To tak trochę jak z lotkami: zaczynałem naukę pilotażu od modeli bez lotek i tak latałem bardzo długo szczerze nie widząc potrzeby ich stosowania......do momentu gdy zbudowałem model z lotkami Od tego momentu każdy mój model RC posiada lotki a latanie na samym sterze mierunku i wysokości jest wręcz teraz dla mnie trudne.

Ale.....nie po to jest ten wątek aby o klapach pisać. Model ładny ( bez względu czy ma klapy czy nie) buduj i wrzucaj foto bo temat ciekawy.

Pozdrawiam serdecznie

[Gość]

Miałem szybowce - wszystkie bez klap. W rozpiętościach do 2.6m.  Lotki miały wszystkie. Generalnie to z bez lotek miałem jakeś tam deprony w ilości może dwóch. Potem już wszystko z lotkami.

 Budowanie- no właśnie. Wysłałem do Radka pytanie o offsety i do póki nie otrzymam odpowiedzi nie mogę zabrać się za formatki.

Kopyto kabiny wytnę włosówką tym bardziej że kupiłem ostatnio na allegro piłki włosowe jubilerskie za 20zł- 24sztuki. Włosówka mi nie straszna.

[mar_io]

Klapy nie byłyby głupim pomysłem, przychylę się do kolegów. Projekt bardzo fajny i ciekawy. Planujesz jakieś kity wycinać? czy puścić to do kogoś kto będzie wycinać  i sprzedawać? chyba właśnie Radek z Olpen tak robił kiedyś?

[jb]

jaki jest kąt zaklinowania płata?

jakie zwichrzenie koncówek?

[Gość]

Kit-ów nie przewiduję. Narazie to od kilku dni czekam na odpowiedź od Radka w sprawie offsetów 😕   Klap nie będzie, przynajmniej w moim  modelu. Kąt  zaklinowania to 1.5st, zwichrzeń nie ma.

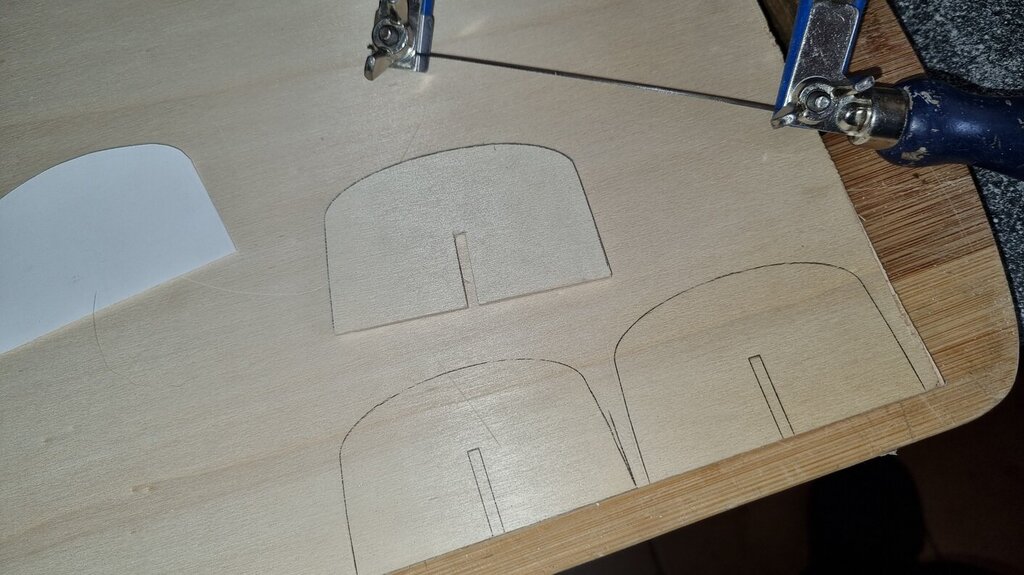

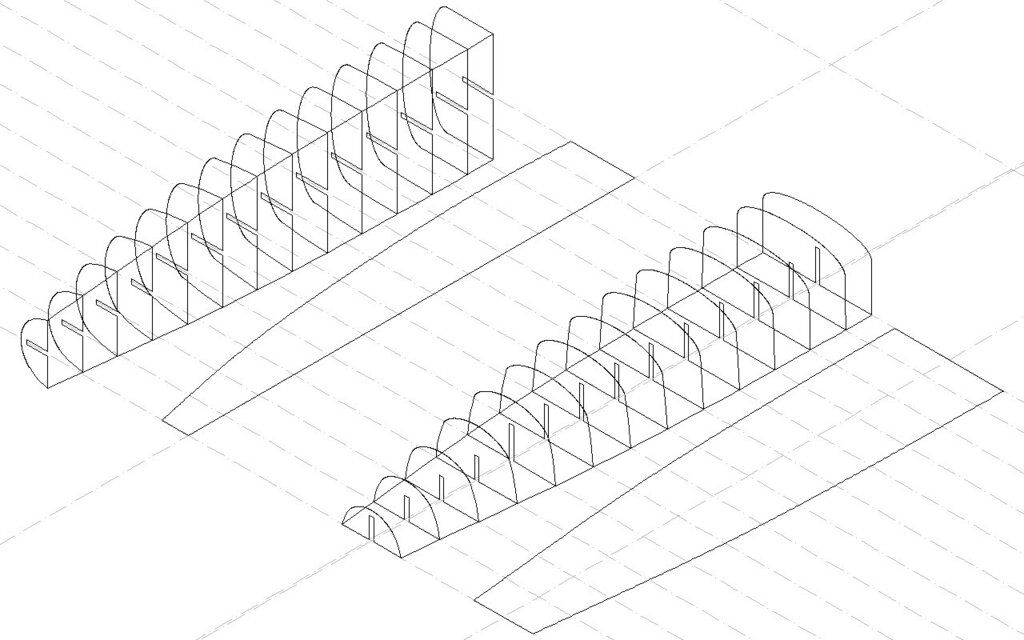

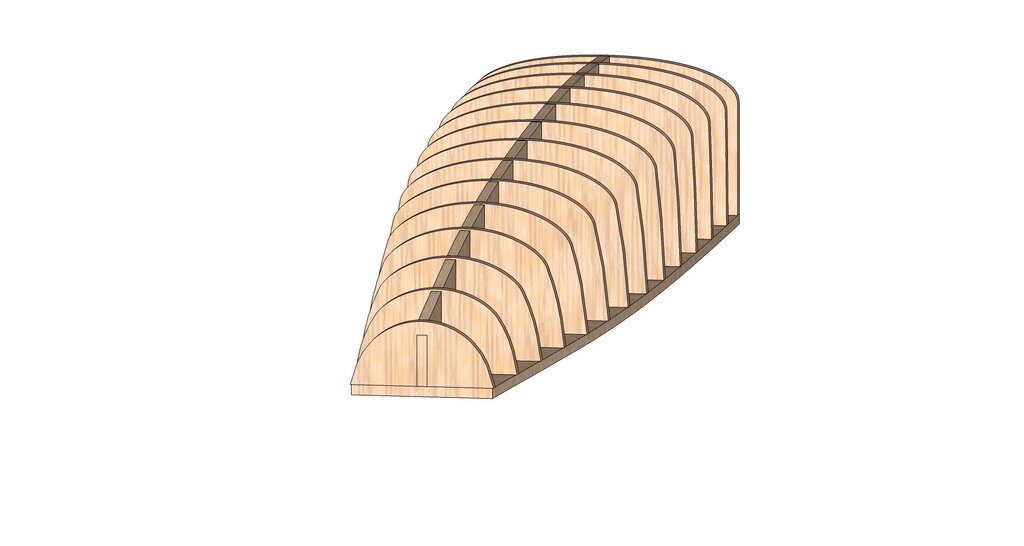

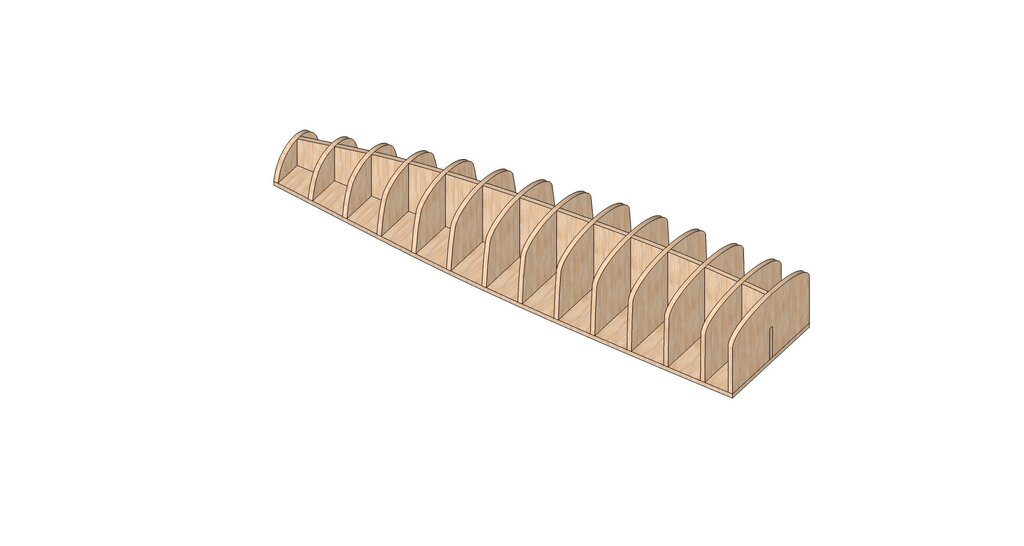

Okazało się że nie zapomniałem jak się macha włosówką i po kilku tysiącach machnięć wyciąłem szkielet kopyta. Wypełniłem dwuskladnikową pianką poliuretanową i wyszlifowałem.  Dziś już nie chce mi się laminować.

[Gość]

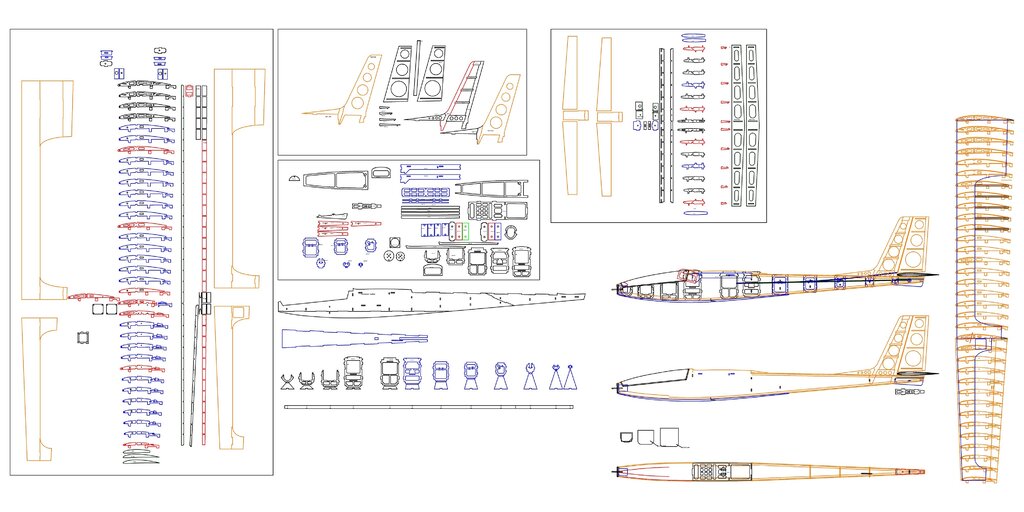

Radek podał offsety więc zabieram się za formatki. Pogrupowałem elementy w zależności od materiału

- pomarańczowy balsa 1.5mm

- niebieski balsa 3mm

-czerwony  sklejka topolowa 3mm lub balsowo lipowa 3mm

-czarny sklejka brzozowa 3mm (elementy wytrzymałościowe)

- brąz  sklejka brzozowa 1mm ( (elementy  wzmocnień oraz pomagające w montażu)

- zielony balsa 5mm

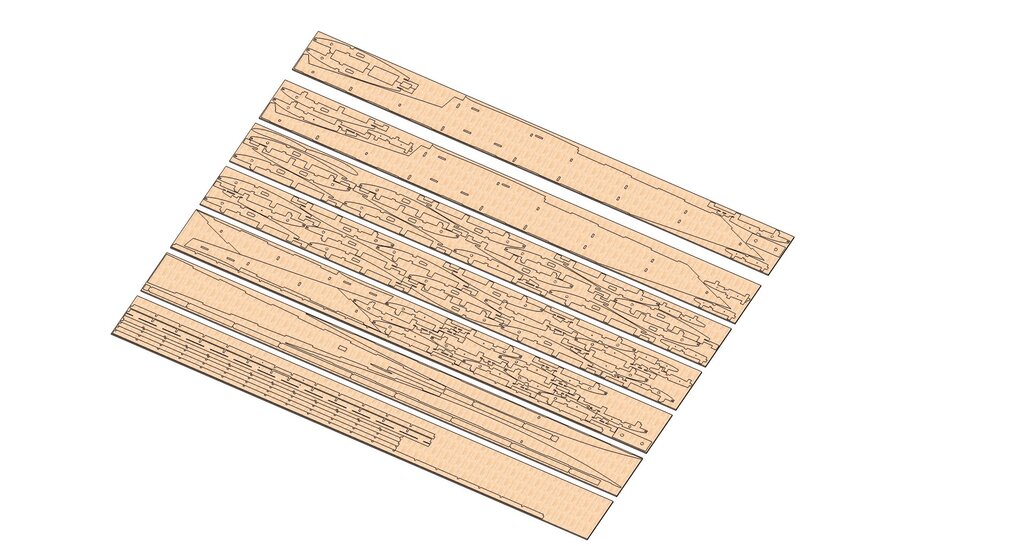

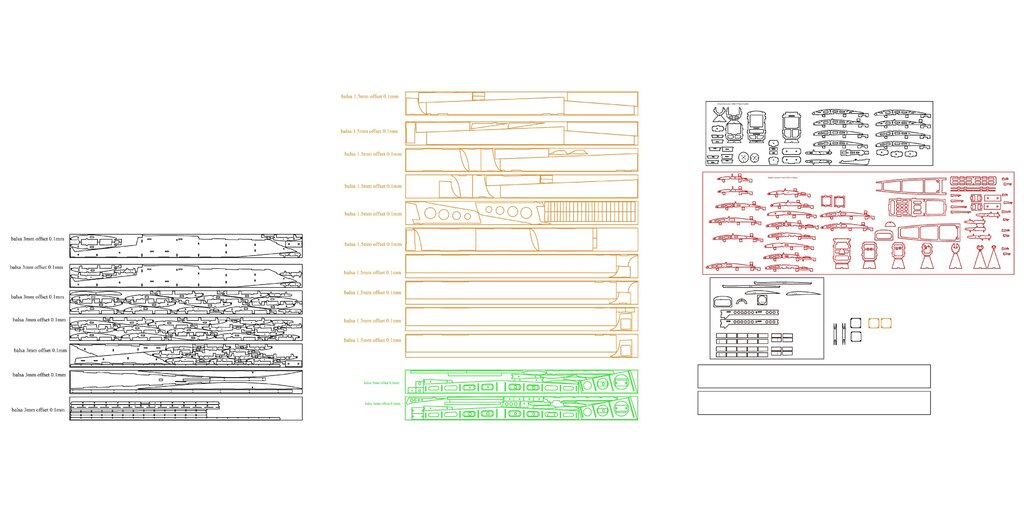

 Na rysunku przykładowa deska balsy.

 Myślę ze przygotowanie formatek zajmie jakieś 15 do 20 godzin...



[Gość]

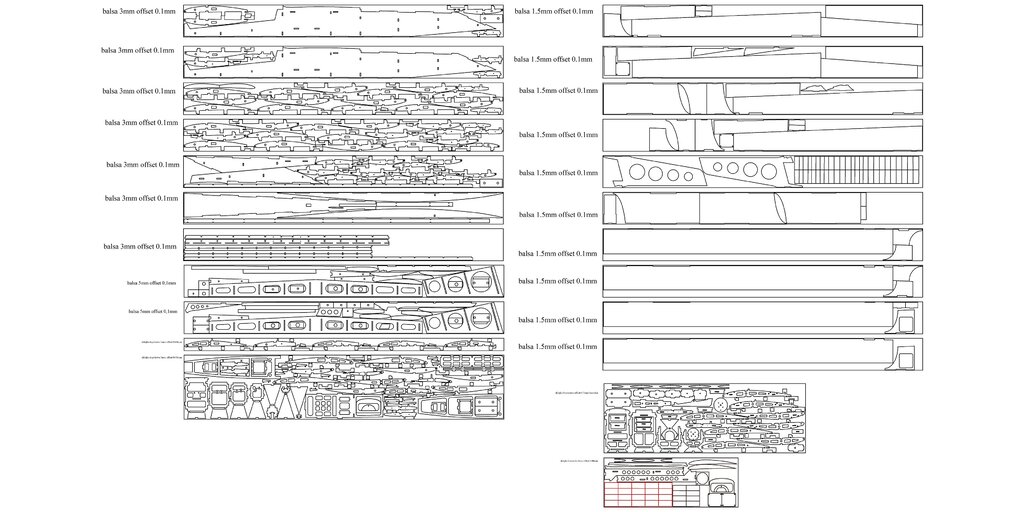

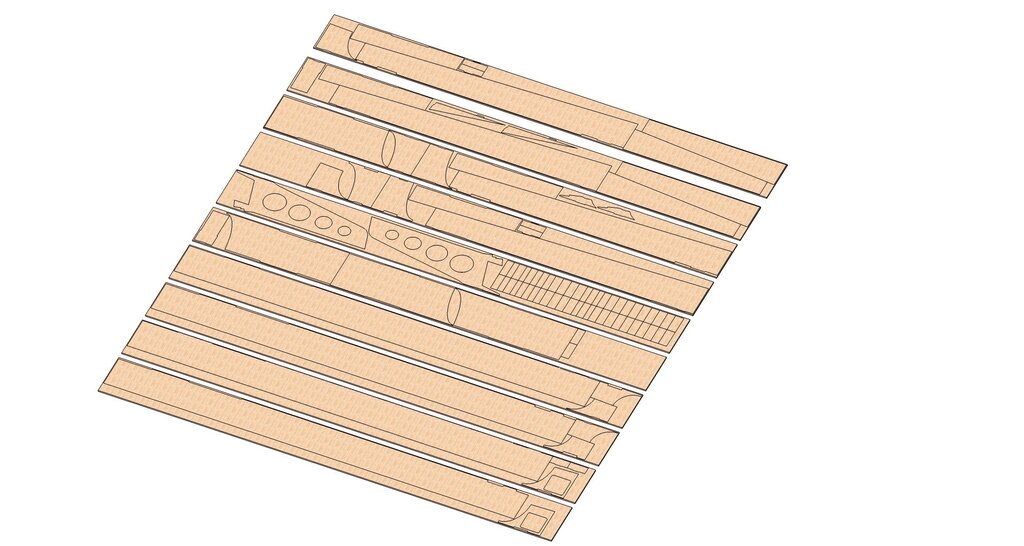

Ułożyłem elementy z balsy 3mm na formatkach. Jednak żeby nadawały się do wycinania należy pousuwać wszystkie wspólne linie w miejscu styku elementów. Dlaczego tak? Przy cięciu płaci się za czas pracy lasera albo cena zależy  od długości cięcia. I żeby ten czas zmniejszyć do minimum grupuje się elementy w jeden, usuwa  linie wspólne i w ten sposób laser jednym cięciem wykonuje krawędzie dwóch elementów.

Po tej optymalizacji należy wykonać jeszcze mostki czyli małe przerwy w obrysach elementów żeby nie powypadały podczas wycinania i transportu. Niestety Turbo Cad 15 Deluxe nie ma opcji automatycznego robienia takich przerw albo ja nie umiem tego zrobić.  Trzeba to robić na piechotę a to jest ogromnie czasochłonne...

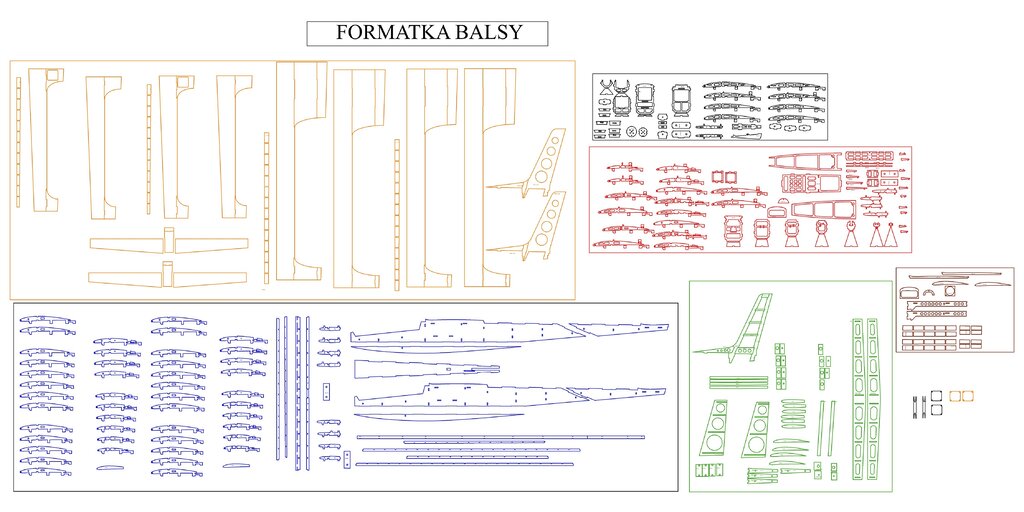

niżej formatki z balsy 1.5mm

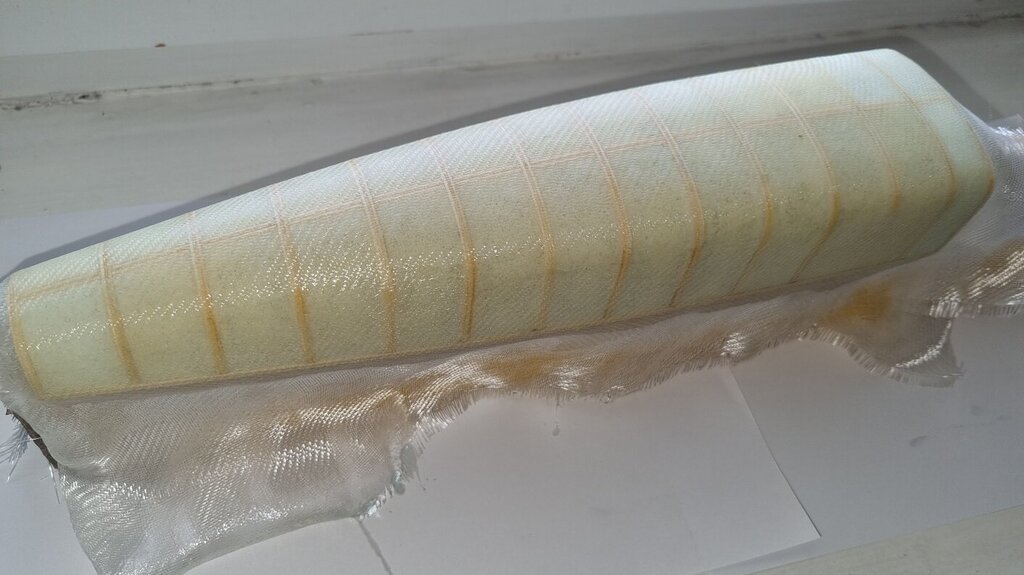

Zalaminowałem kopytko, cztery warstwy tkaniny 50g. Nie mam grubszej.

[young]

Idziesz niesamowicie szybko z tym modelem, wow!

[Gość]

Walczę z formatkami cały  czas...

[Osa]

Ja mostki robię z poziomu CAM do 2D. W firmie mamy Vcarve do robienia gcodow na ploter. Czasami potrzebna jest edycja bo program je robi w dziwnych miejscach. Nie wiem czy jest jakiś automat do robienia mostków na poziomie układania formatek.
Pozdrawiam

Wysłane z mojego M2103K19G przy użyciu Tapatalka

[Gość]

U mnie mostki muszą być zrobione na poziomie CAD-a.  Zrobiłem formatki do reszty. Dopiero teraz zacznie się upierdliwa robota. Najpierw optymalizacja (zoptymalizowałem to co zaznaczone na czerwono 😕 ) Potem setki mostków....

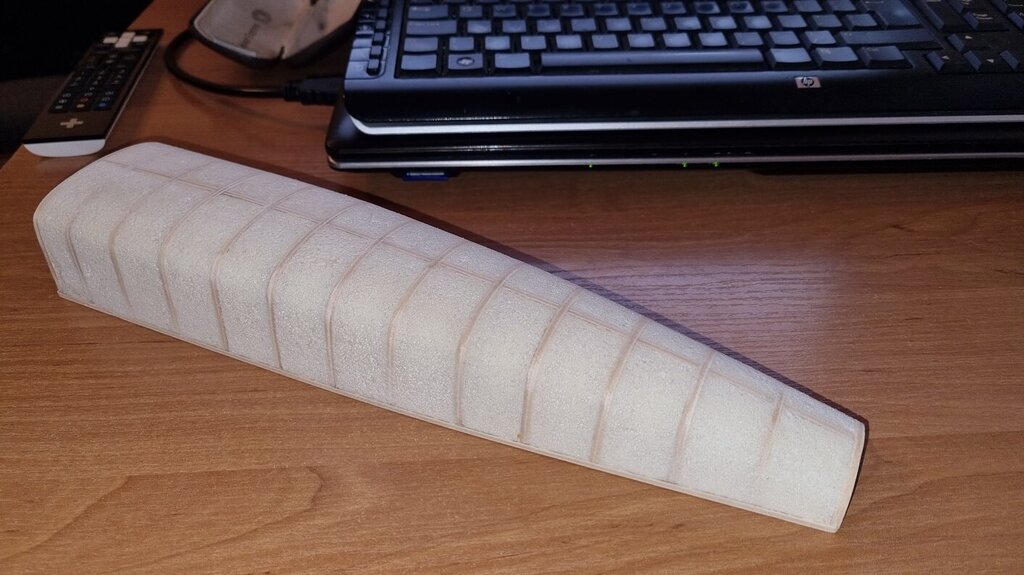

 Utwardziło się kopytko. Są jakieś tam dołki ale najpierw wyrównam je szpachlą epoksydową a potem położę jeszcze ze dwie warstwy tkaniny. Na koniec pomaluję chemoutwardzalnym lakierem samochodowym, wyszlifuję i wypoleruję. Ale to już raczej nie w nadchodzącym tygodniu, nie będę miał czasu na zabawę w modele.

[Gość]

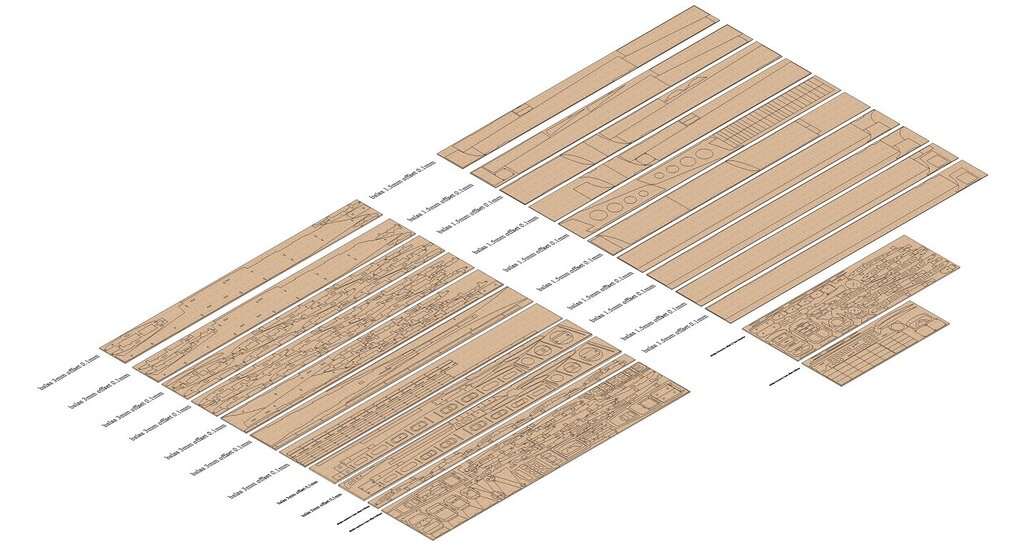

Z formatkami poszło trochę szybciej (kilka godzin) niż przypuszczałem.  Wysłałem przed chwilą do Radka na wycenę cięcia. Zobaczymy jak wyjdzie.

 Na screenie widać mostki...

[Gość]

Przeszlifowałem kopyto, nie będzie wymagało szpachlowania. Położę jeszcze 4 warstwy 50g/m i będzie dobrze.

 Nie mam nic innego do roboty przy mosquicie dopóki nie otrzymam odpowiedzi od Radka.



[Gość]

Zalaminowałem kopyto dodatkowymi trzema warstwami tkaniny 50g. Jutro przeszlifuję.

 Wycięcie modelu wstępnie umówione na początek listopada.

[Teddy79]

Cześć, czy coś ruszyło z wycięciem? Jak tylko zobaczyłem temat Mosquito to dopadła mnie nostalgia Zresztą tu na forum poszukiwałem kiedyś planów Mosquito i ElektroFly., które jak się okazało posiadał nieaktywny niestety  modelarz z mojej miejscowości. Najciemniej pod latarnią mawiają :)

Działaj i buduj
