maxiiii

A ja robiłem. Mój gramofon miał talerz który ważył 15kg. Teraz resztki leżą w garażu. Przeszło mi.

No to teraz czas na audiofilski gramofon co najmniej 10 cali i 10 kg.

Fajny jest ten fragment o zamkniętej fabryce w Chinach z powodu złej jakości wyrobów. Ciekawe ile milionów wyrobów tej złej jakości zostało sprzedanych na rynku europejskim. Nasz Polski junak też jest jeszcze produkowany ale czy jest jeszcze Polski? We Włoszech ten sam junak nazywa się Daytona. Tak samo będzie z Graupnerem.

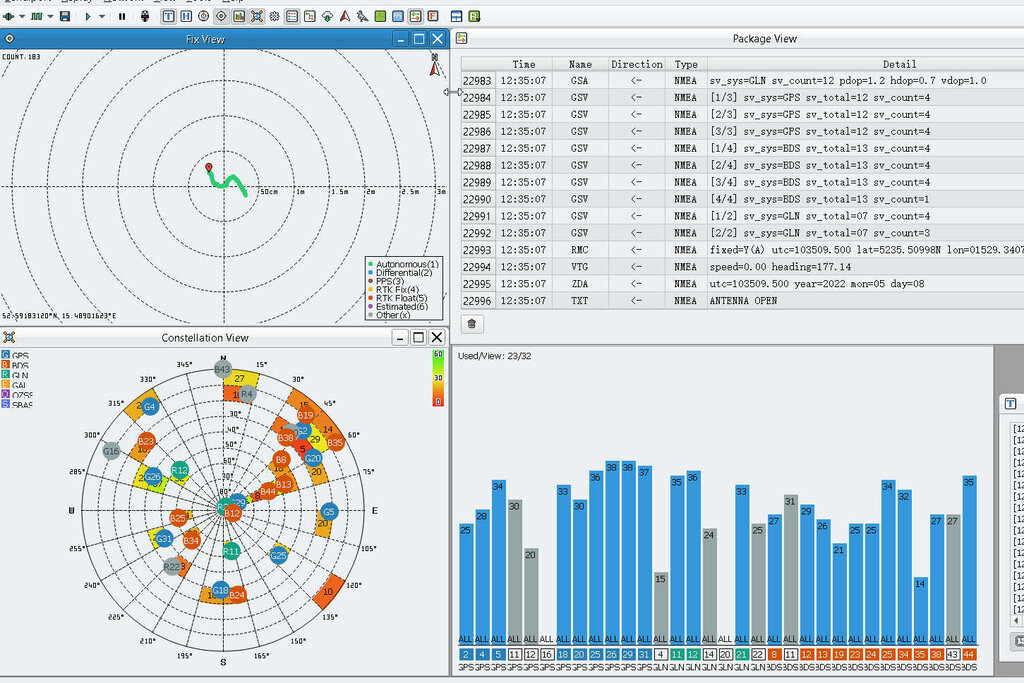

Cały projekt opisany jest na githubie. https://github.com/dgatf/msrc Jeżeli chodzi o rurkę pitota to samo połączenie jej z arduino jest proste i nie wymaga żadnych dodatkowych elementów zewnętrznych. Dzisiaj przetestowałem nowy GPS kupiony za grosze u chińczyka. Jak się okazało jest to jeden z najlepszych jakie miałem. Bez problemu daje się przestawić na odświeżanie 10Hz i prędkość 115000 przy użyciu do 26 satelit. HDOP jaki miałem najmniejszy to 0,5. A ma tylko 18/18mm.

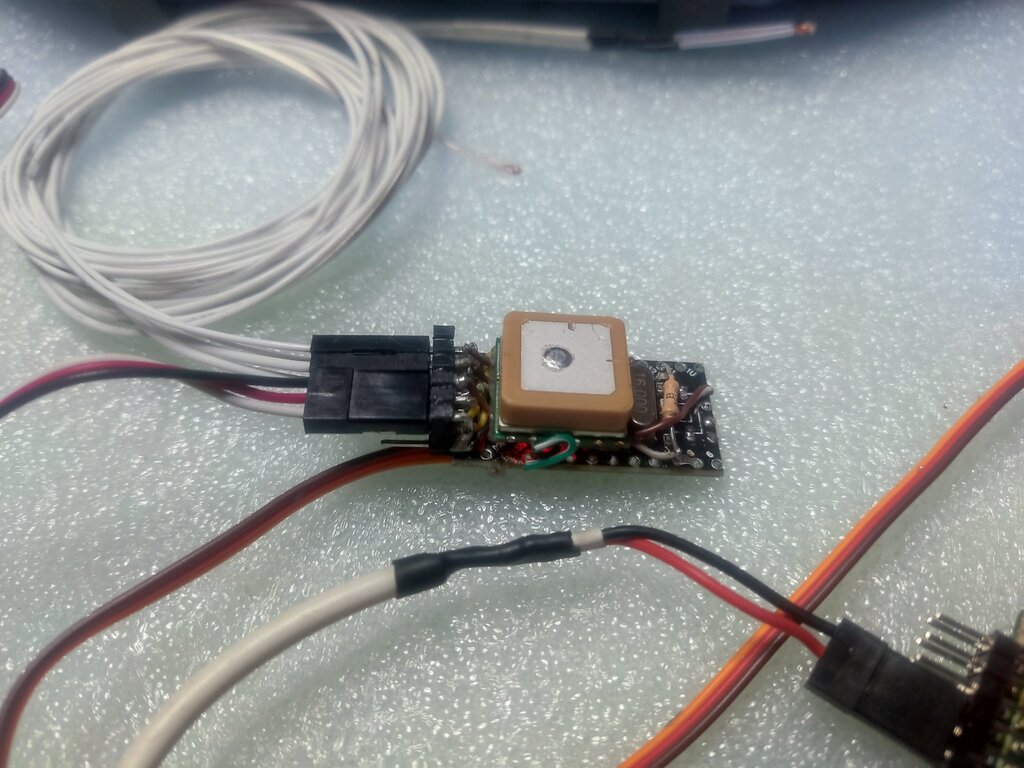

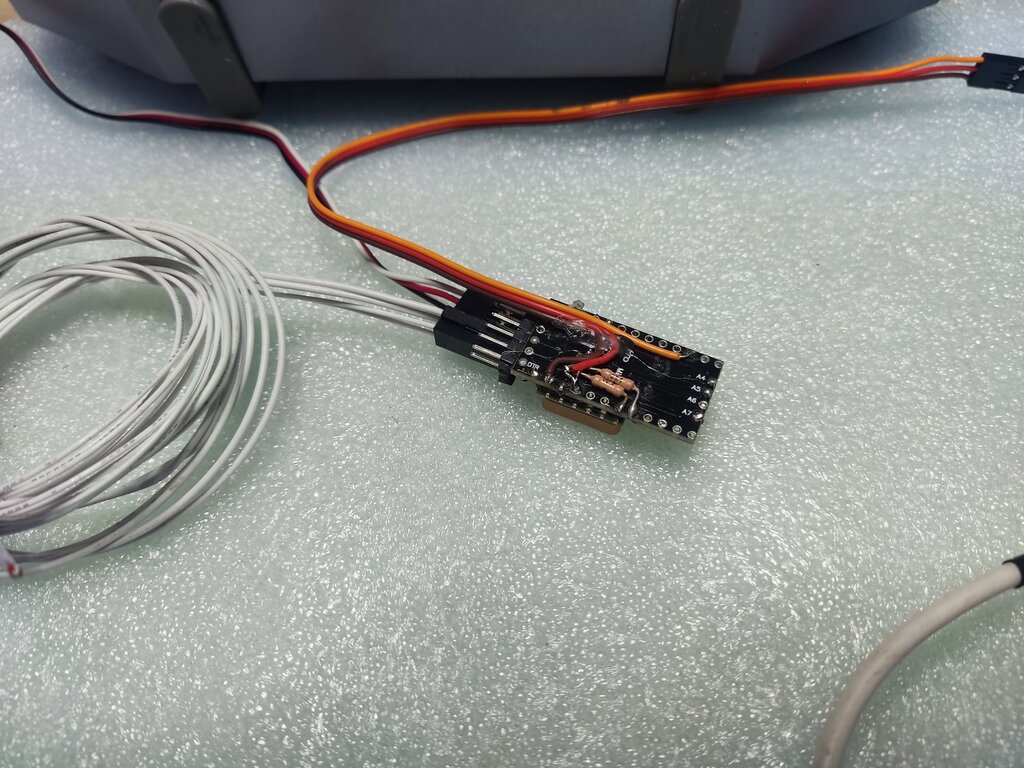

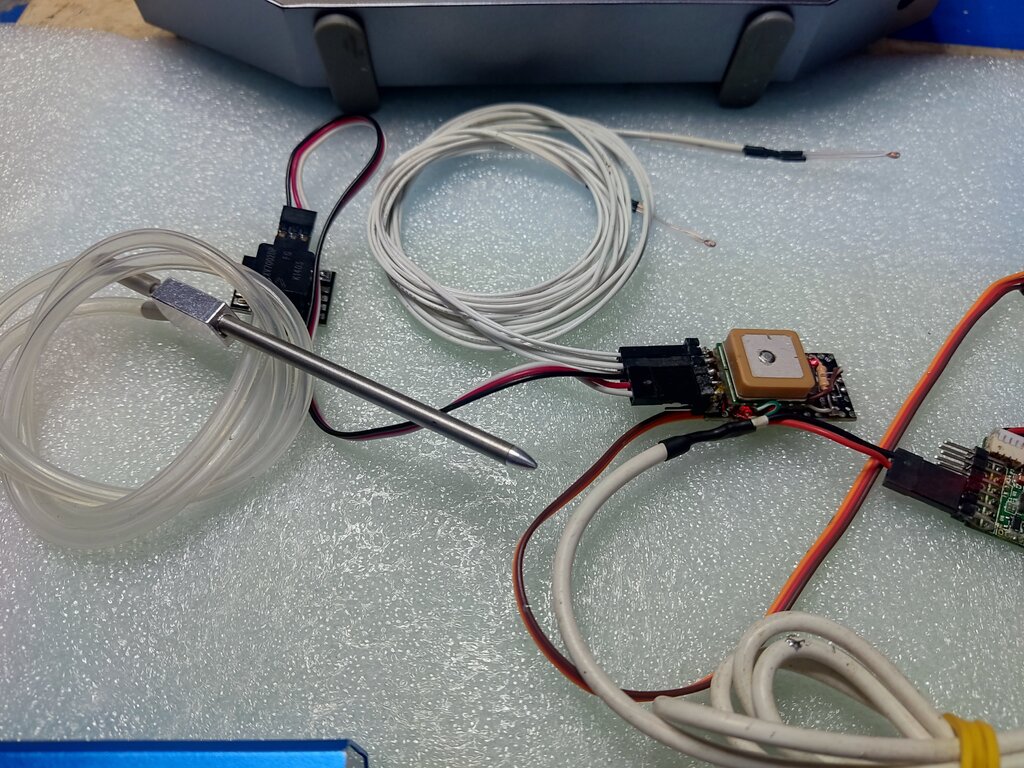

Na potrzeby kolegi przetestowałem multi sensor smart port w wersji diy na arduino pro mini. Projekt nie jest mój, moje jest tylko wykonanie i przetestowanie. Jak widać na filmiku działa tak jak powinien. Współpracuje z yaapu maps. U skośnookich kupiłem minaturowe GPS-y. Ten wykorzystany w filmie ma rozmiary ma wymiary 16/16 mm. Cały czujnik to: arduino pro mini - teraz 24 zł GPS - 22zł trzy rezystory - 10/10/1 k I to wszystko. Do tej wersji można podłączyć dwa czujniki temperatury i analogową rurkę pitota. Mam tylko problem z uruchomieniem barometru bo pomimo przetestowania dwóch wersji niby boscha nie potrafię go uruchomić. Srednia strata bo wysokość pokazuje GPS. No ale....... Jak temat zainteresuje innych mogę podać więcej szczegółów.

Wybacz nie mogłem się opanować. Graupner Mz32 EAN:8809403497736

Będzie odpowiedni.

ODP 1. Tak. ODP 2. Niestety ale to nie jest takie proste. Trzeba to sprawdzić na analizatorze.

Jeżeli zasięg 200-300 metrów jest dla ciebie satysfakcjonujący to nic nie zmieniaj.

Do tych odbiorników są inne wtyczki. IPX bez czwórki. Ale dałem dość dokładny opis i każdy na jego podstawie powinien sam wykonać antenę. Anteny oryginalne nadają się do latania wkoło komina. Straty na antenie przy niedopasowanej SWR przy wartości 1,6 to 4% mocy ale przy 10 jest to już 80%. Przy mocy z nadajnika ok 60 mW wychodzi naprawdę dużo mniej. Reszta ogrzewa powietrze. Gdybym miał do nich dostęp sam bym chętnie je posprawdzał. Ludzie piszą i to bardzo dużo. Ale też nie każdy posiada odpowiedni sprzęt do sprawdzenia. Właśnie poli25 podał idealny przykład do czego służą dobrze zestrojone anteny. Do 2km na oryginalnych antenach system działa tak samo więc teoretycznie nie ma sensu wymieniać. Posiadając odpowiedni sprzęt zrobiłem pomiar tego co mam. Wyszło tak jak na wykresach. Czy to komu ś się przyda czy nie to już jego sprawa.

Niestety ale stosunek grubości przewodu do izolacji powoduje zbyt duże roztrojenie anteny i brak możliwości jakiejkolwiek kompensacji przez przycinanie. Poniżej wykresy tej samej anteny ale nałożyłem koszulkę na całą antenkę. Jak widać To coś nie nadaje się do użytkowania.

Temat zainteresował kilka osób więc postanowiłem usprawnić "wyrób antenopodobny" do poziomu pełnoprawnejanteny sposobem który może wykonać każdy. Po mimo iż w tytule i opisie jest używana nazwa frsky to takie same anteny można zastosować w dowolnym innym odbiorniku posiadającym gniazdo ipx4. Jak temat się rozwinie to może opracuję drobne poprawki do innych anten. Poniżej wykres z analizatora po dokonanych zmianach w antenie zakupionej w chinach. Daję przykład gdzie ja je kupiłem. https://www.aliexpress.com/item/33008645620.html Mały tutorialek. 1. zdejmujemy izolację z ekranu. ok 2-3mm. 2. dolutowujemy kawałek przewodu. Mój był akurat z kabla od starej drukarki fi0,8mm z izolacją. 3. zabezpieczamy miejsce lutowania koszulką termokurczliwą. Długość ok 6mm bez kleju. 4. przycinamy oba końce przewodu do rozmiaru 27,4mm. Liczymy od początku miejsca lutowania od strony zdjętej izolacji. Teraz nasz wyrób zasługuje już na pełne miano anteny.

Dzisiaj sprawdziłem parametry anten które załączone są do odbiorników rxsr, xm i podobnych. Problem z ich pomiarem stanowią nietypowe wtyczki ipx4. Na warsztat poszły 2 sztuki antenek z dwóch różnych odbiorników marki frsky. Na zdjęciu oznaczone numerem 1 i 2. Nr 3 to zamiennik zakupiony w chinach. 4 i 5 to moje wyroby z przewodem 15 i 30 cm. Na wykresach widać, iż te oryginalne nie nadają się do niczego i nawet nie stroją w paśmie nie mówiąc o SWR i logmag który jest gorszy niż w kawałku drutu. Na podstawie logmag można określić pasmo anteny. (+-10db). Antena nr 3 kupiona jako zamiennik pomimo nie najlepszych parametrów nadaje się do pracy bo chociaż pracuje w drugiej połowie pasma ale swr chociaż na chwilkę nie spada poniżej 1.6. 4 i 5 to moje wynalazki i jak widać na wykresie pracują w całym paśmie 2,4 ghz z logmagiem poniżej -20db i swr grubo poniżej 1.3. Wniosek jaki można wyciągnąć z tego test jest taki: Jak chcesz mieć dobre anteny zrób je sam.

Wykonałem takie "anteny" na próbę i sprawdziłem parametry na analizatorze. Jak na samoróbkę wyszły lepiej niż nie jedne oryginalne montowane fabrycznie w odbiornikach. Do testu użyłem drutu z migomatu 0,8mm 33mm x 2.

W manualu bierze udział aparatura, regulatory i silniki. apm przepuszcza sygnał bez ingerencji w niego. Zmień trim w aparaturze na 1500. Powinno być dobrze. Należy wtedy ponownie kalibrować aparaturę w apemie. Inne tryby mogą działać wtedy nieprawidłowo.

Czy brałeś pod uwagę jakie elementy biorą udział w sterowaniu gdy używany jest tryb manual? Co chcesz zmieniać w powyższym oknie które dostosowane jest do nowszych autopilotów niż APM? Zwróć uwagę na wartość kanału pierwszego. To jest powód skrętu. Zmień tę wartość w aparaturze. A co do pidów to lubię zmieniać bo się na nich nie znam.

Spróbuj sterring zmniejszyć o połowę.

Albo kup Simonka.

http://www.er9x.com/ Najnowsze oprogramowanie, opisy i instrukcje. Jest nawet po polsku. Trochę stara wersja ale dasz radę.

W tej aparaturze z oryginalnym oprogramowaniem tego nie zrobisz. Nie ma edycji krzywych.

Czy do ciecia balsy i sklejki potrzeba aż takiej sztywności ramy?

Miał to być szybki projekt który powstawał dwa wieczory łącznie z zaprojektowaniem obudowy. Posiadam inne większe wyświetlacze ale nie widziałęm potrzeby aby opracowywać bardziej skomplikowane środowisko graficzne. Może w wolnej chwili? Sam kod odpowiedzialny za dane jest napisany w jednym miejscu więc nie ma większych problemów ze zmianą na bardziej atrakcyjny wizualnie.

W kodzie należy podać dokładną wartość pojemności kondensatora. Ja ją zmierzyłem miernikiem. Bez problemu ale mi się już nie chciało. Zawsze to jeden switch dodatkowo. Nie ma problemu z modernizacją kodu.

dwie cyfry po przecinku. 2xpi zaokrągliłem do 6.28. Taka dokładność jak na takie zastosowanie jest nawet zbyt duża. Pojemność wyliczonego kondensatora i tak należy zaokrąglać do wartości z szeregu. Raczej nie ma innego wyjścia. Pozostaje jeszcze zmienna indukcyjność ale tego nie liczą nawet producenci kolumn. Do wyliczania prawdziwych parametrów głośnika mam też prosty interfejs który pracuje z programem komputerowym REW. Ale to już inna bajka na następny temat. :)

Jestem w tracie budowy małych kolumienek dwudrożnych na prostych zwrotnicach zawierających cewkę i kondensator. Aby zaprojektować i wykonać prawidłową zwrotnicę należy znać indukcyjność cewki. Podstawić tę wartość do wzorów lub kalkulatorów internetowych. Postanowiłem uprościć liczenie i tak powstał ten prototyp miernika. Elektronika wykonana na standardowym mikroprocesorze atmega328 w konfiguracji arduino nano z dodatkowymi tylko trzema elementami biernymi. Schemat poniżej. Po podłączeniu cewki do miernika wyświetlacz oled pokazuje trzy dane techniczne. Indukcyjność, częstotliwość rezonansową i pojemność układu rezonansowego. Posiadając te dane można sobie policzyć zwrotnice "samemu na papierze". Oprucz tego mikroprocsor wylicza takie wartości samej zwrotnicy jak: 1. Częstotliwość podziału głośnika niskotonowego ze spadkiem 6dB przy obciążeniu 4ohm-y. 2. Częstotliwość podziału głośnika niskotonowego ze spadkiem 6dB przy obciążeniu 8ohm. 3. Pojemność kondensatora do głośnika wysokotonowego ze spadkiem 6dB przy obciążeniu 4ohm-y. 4. Pojemność kondensatora do głośnika wysokotonowego ze spadkiem 6dB przy obciążeniu 8ohm. Nie udało się zmieścić na tak małym ekranie wartości w głośnikach mieszanych ale to kwestia większego wyświetlacza lub innej wersji. Wszystko napisane w środowisku arduino ide. Program z sieci dostosowany do odpowiednich pomiarów. Zaprojektowałem także obudowę. Technologia druku 3D. Wszystkie potrzebne pliki poniżej lub na https://www.thingiverse.com/thing:5180441 Kod programu można zmieniać dowolnie. Nie wprowadzam żadnych ograniczeń. Na żółtym tle na jednym z rysunków wzory według których program oblicza zwrotnice. Sama zwrotnica jest prostą dwudrożną zwrotnicą ze spadkiem 6dB na oktawę. mier_L.ino
