Bez przesady - jeszcze dużo mi do niektórych brakuje.Tak to już jest ,że jednym coś lepiej wychodzi a inne rzeczy kiepsko - tak jest ze mną  i laminatami zrobiłem ostatnio maskę do akrobata ale ile przy tym "kobiet pracujących" ;) poleciało a efekt taki sobie.

Odnośnik do komentarza
Udostępnij na innych stronach

Opiszę teraz jak powstały zewnętrzne poszycia skrzydła . Zastosowałem znaną technologię przekładki , w worku próżniowym. Nie będę już opisywać stosowania rozdzielaczy( wszystko już wcześniej opisałem.)

Pierwsza warstwa podkład  Boll, następną warstwą jest  bezbarwny lakier poliuretanowy + tkanina 48 g/m2)

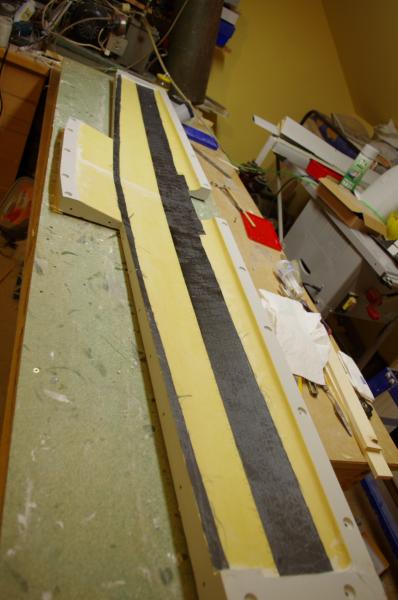

Następną warstwą jest Herex 1,5 mm + tkanina 33 g/m2  Pasmo dźwigara tkanina węglowa 80 g/m2 jednokierunkowa

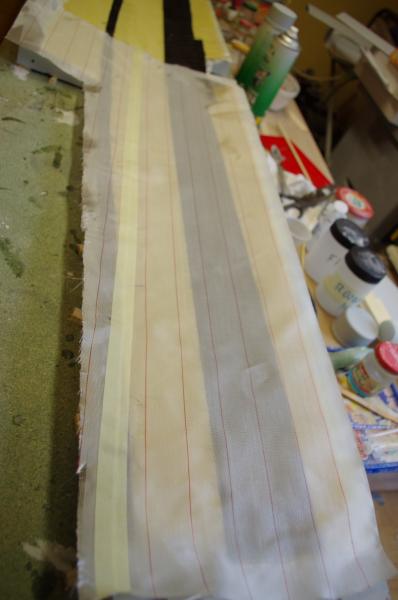

 Następnie użyłem tkaninę do delaminażu ,ręcznik papierowy itd. itp.  czyli podobnie jak przy laninowaniu lotki.







wszystko gotowe do uzbrajania płata w dźwigar ,żebra itd...

 ale to następnym razem.

pozdrawiam Krzysztof


Odnośnik do komentarza
Udostępnij na innych stronach

Niesamowicie to wychodzi.

Zdjęcia zdjęciami, ale jak będę miał kiedyś okazję po-podglądać taką technologię "na żywo" - to będę w siódmym niebie.

Już nawet wiem, kogo w Radomiu będę o to molestował. :)

Witam.

Dlaczego niesamowicie?  Powiem zwyczajnie, bo przecież Krakowa nie odkryłem. Stosuję powszechnie znane technologie laminowania, które czasami staram się dostosować do moich potrzeb, ot i wszystko.

Odnośnik do komentarza
Udostępnij na innych stronach

Czas na ożebrowanie:






żebra wykonałem z rohacel 2 mm + tkanina szklana  80G/m2, dźwigar rohacel 7mm + tkanina węglowa 160 g/m2


Wzmocnienie pod zawias lotki


Czas na sklejenie 2 połówek płata. Na wszystkie powierzchnie klejenia zastosowalem żywicę z mikrobalonem.

Forma skręcona.

No to teraz czekam. Rozpołowi się to wszystko? czy będzie skrobanie form? Już wiem co będzie mi się dzisiaj śniło....

  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

Ładnie i czysto. Ciekawa technologia - śledzę z zainteresowaniem. :)



Ładnie i czysto. Ciekawa technologia - śledzę z zainteresowaniem. :)

Dzięki za miłe słowa. Tak sobie myślę , żeby jakiś  projekt wspólnie zrealizowaćJ.

Jędrek coś wspomina o Iskierce. Idzie długa zima.

Jak skończę Zlina, to trzeba będzie znaleźć sobie jakieś nowe zajęcie. A może masz jakiś  pomysł na inny model?

Żebra ciąłeś ręcznie czy na jakieś maszynie? Nie chciałoby Ci się zrobic w tej technologi Spitfira? :D

Wystarczy zwykły modelarski nożyk.

Taki laminacik obrabia się podobnie jak balsę.

Wycinam element z malym naddatkiem, a potem doszlifowuję papierem ściernym.

Odnośnik do komentarza
Udostępnij na innych stronach

 Tak sobie myślę , żeby jakiś  projekt wspólnie zrealizowaćJ.

Jędrek coś wspomina o Iskierce. Idzie długa zima.

Jak skończę Zlina, to trzeba będzie znaleźć sobie jakieś nowe zajęcie. A może masz jakiś  pomysł na inny model?



Iskierka, to bardzo sympatyczny samolocik. O wspólnym projekcie nie myślałem, bo moje umiejętności i warsztat daleko odbiegają od Twoich i Jędrka realizacji. Pewnie dlatego Andrzej niczego mi nie proponował. :)

Odnośnik do komentarza
Udostępnij na innych stronach

Dzi



Bardzo ładna robota.A i jeszcze jedno czy ten twój zlin będzie cholówka czy akrobatę albo jedno idrugie?

Dzięki:) ,,cholówka"- na pewno nie, Holownik, raczej nie, a akrobat, to juz zupełne pudło:)

Raczej coś zbliżonego  do modelu w kategorii  F4H


Jakoś bez problemów, udało sie otworzyć formę.

Uff co za ulga... skrzydełko wyszło całkiem nieźle, chociaż zawsze mogloby być lżejsze  ( 720 g). Ale i tak jestem zadowolony. Wszystko wyszło na miarę moich oczekiwań. Forma również nie wykazuje żadnych znaków zużycia. Potwierdziły się moje wcześniejsze założenia, że zwykły żelkot na budowę formy zupełnie wystarczy, a ponadto nie ma odprysków na krawędziach.

Tak wygląda przed oszlifowaniem krawędź natarcia po sklejeniu żywicą z mikrobalonem:


Tak wygląda przyszly otwor pod klapkę serwa lotki:





Następną czynnością będzie mocowanie skrzydła do kadłuba.

A na dzisiaj koniec...

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

 Potwierdziły się moje wcześniejsze przypuszczenia, że zwykły żelkot na budowę formy zupełnie wystarczy, a ponadto nie ma odprysków na krawędziach.





Ja też używam zwykłego żelkotu na formy ,tylko zabarwiam go na ciemny kolor -

wtedy lepiej widać jak przesącza się tkanina :)



Odnośnik do komentarza
Udostępnij na innych stronach

Pierwsza przymiarka skrzydła.






Starałem się,żeby szczelina między skrzydłem i kadłubem była jak najmniejsza.









Ja też używam zwykłego żelkotu na formy ,tylko zabarwiam go na ciemny kolor -

wtedy lepiej widać jak przesącza się tkanina :)


Oczywiśćie,że ciemny kolor żelkotu jest lepszy, ale ja zastosowałem taki, jaki otrzymałem od sponsora...

Odnośnik do komentarza
Udostępnij na innych stronach

Jestem przesądny, a właśnie dowiedziałem się, że skrzydło bez użycia balsy nie poleci... zastosowałem balsę, niedużo, ale...


sklejka obowiązkowo na wzmocnienie


Miękka szpachlówka Novoll podkład boll i końcówka lotki skończona( jeszcze dojdą nity  oraz inne drobiazgi)





Żebyś wiedział, że brak słów, oglądałem na żywo :) .



,,Brak słów'',  u mnie jest odwrotnym pojęciem, dodaję jeszcze Echhh...to w końcu nie wiem....może być, czy lipa?
