MAGNUM FFF - mój nowy model


awot

Rekomendowane odpowiedzi

Tak śledzę ten watek ,śledzę i może wreszcie się włączę w temat  :)

Modelik bomba  i dzięki AWOT-owi  został przez nas zauważony mimo że projekt ma już kilka latek.



                                                        ...więc Magnuma chce i ja :)



W sumie to projekt wspólny -mój i Marka (NPN)

Powstaną dwie wersje z EPP (szkoda że nie mamy kolorowego)  jedna klasyczna na dwóch pływakach druga na jednym pływaku i pod skrzydłowymi pływaczkami  ,obie z wizualnym liftingiem .

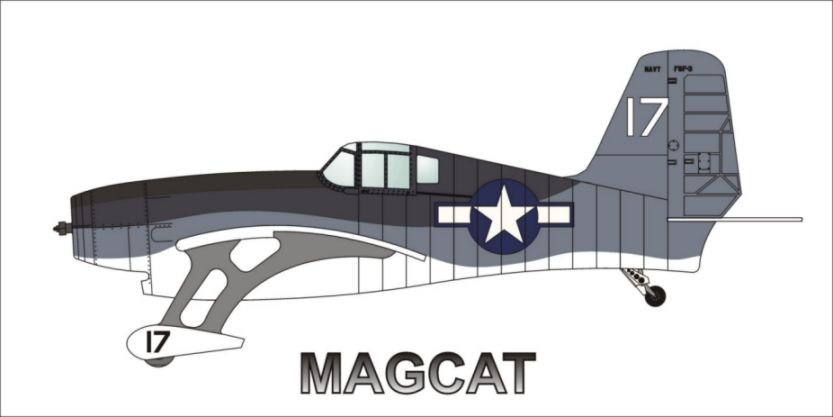

Poniżej szkice/wizualizacje obu zmian















Mamy kilka jeszcze problemów technicznych  do przemyślenia  np plywaki z epp  -mogą nieźle nasiąkać wodą a styrodurowe łamać ...



Dla siebie poprosiłem Marka o wycięcie klasycznie- dwu pływakowego  i powiększonego do 1m  -akurat latam tylko na pakietach  3s i posiadam wolny troszkę ciężki silnik  .

Profil Magnuma nie lubi nadmiaru mocy - a zwłaszcza nadmiaru prędkości ,dla tego zalecany jest pakiet 2S przy oryginalnej wielkości modelu (wagowo też lepiej wychodzi)



Marek   zrobi na "mono pływaku"



Może powstaną zestawy.........ale nie wybiegajmy w przyszłość...













Odnośnik do komentarza
Udostępnij na innych stronach

Fajnie, że Marek będzie miał go w swojej ofercie. Też kombinuję z jedną wersją MG więc może niedługo przybędzie kolejny członek rodziny.

Sławek, czy w twoim projekcie profil skrzydła będzie łamany czy to tylko taka uproszczona wizualizacja?



Rafał.

Odnośnik do komentarza
Udostępnij na innych stronach

Dokładnie jak mówisz -głowa pełna .......



Magnum daje dużą swobodę w projektowaniu kadłuba   -niestety  skrzydła dalekie są od "zwykłych" co może zepsuć efekt i należy raczej sylwetki traktować przy projektowaniu z przymrużeniem oka a nawet karykaturalnie  -wtedy dowolność kształtów robi się ogromna. (lepszy byłby MAGCORSAIR ze swoimi uszatymi skrzydłami...)  :)


Ogon w tej wersji nawet jest Corsairo-podobny



Co do "łamanej " struktury skrzydła to tylko szkic  a nie zamierzony profil .



Łukasz -wersja z EXPO?? ,  expo jest w nadajniku .......



PS  projekt jest teraz w rekach Marka i otrzymuje kolejne modyfikacje  -zwłaszcza skrzydła -inny kształt uszu i one same otrzymają również  profil -coś jak w LAZYBEE




Odnośnik do komentarza
Udostępnij na innych stronach

MAGCORSAIR powiadasz  ;) Faktycznie te uniesione końcówki skrzydeł ...

Po niedzieli (nie wiem jeszcze której) spróbuję to narysować, to może być ciekawe! Gdyby wykorzystać jeszcze możliwości poligraficzne Marka to może wyjść fajny model.



A co do twojej koncepcji, to nie myślałeś żeby schować koła w pływakach? Komplikuje to trochę ich budowę ale może fajnie wyglądać i działać.



Rafał.

Odnośnik do komentarza
Udostępnij na innych stronach

Rafale -co do Corsaira to może być ciekawe ,nawet mam propozycje -można się pokusić o "inną " wersje niż zwykłe F4U   np:




Mniejsza średnica silnika niż w normalnych wersjach-ma to kilka zalet .

Tylko malowanie zrobić  standardowe bo ten prototyp się nie doczekał kamuflażu :)



Wersja mono pływakowa to działka Marka  ale mogę coś powiedzieć z tego co widzę i co sam wniosłem w te zmiany  :

kółka w bocznych pływakach ?

-ich kształt jest przystosowany do ślizgu po wodzie  więc opuszczona w dół linia tych "butków" przeszkadza w kołowym rozwiązaniu  -chyba że pływaczki te były by zakładane na "podwozie" jak w wersji standardowej pływaki zwykłe, a pływak główny odczepialny

bo w nim chowanie kół mija się z celem -problemy ze ślizgiem na wodzie z zaburzonym dnem kołami no i szerokość pływaka nie pozwoli na rozsądnie  rozstawione koła .

Kółka na rysunku narysował już Marek i tego detalu nie uzgadnialiśmy jeszcze.

Odnośnik do komentarza
Udostępnij na innych stronach

W oczekiwaniu pierwsze klocki których wycięcie przygotowuje Marek zastanawiam się jak to pomalować  i szczerze mówiąc nie mam pomysłu  ......

Na razie kilka inspiracji z różnych źródeł


crimsonskies


Dromader


Boeing P26

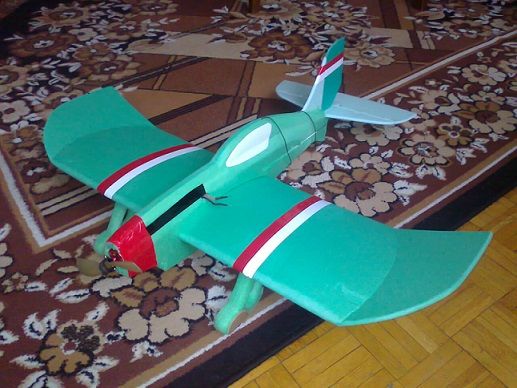

malowanie pierwszego Magnuma na naszym forum czyli Rafała :)


malowanie minimalistyczne -COAST GUARD



Odnośnik do komentarza
Udostępnij na innych stronach

jak pisał Sławek - Magnum zaoinspirował nas Magnum do zrobienia naszej wersji :)



dodatkowo Sławek  narysował tak piękną linię kadluba,  że porzuciłem czasowo moje projekty, dorysowałem reszte i HUURRAAA! - na ploter! :)



ale żeby nie mieszać i żeby nie było że zrzynamy - zakładam nowy wątek :)



TO-MASZ :) na czesc mojego przyszłego pilota rc, któy ostatnio skończył 3miesiące... ;)

Odnośnik do komentarza
Udostępnij na innych stronach

GRATULUJE powiekszenia rodziny.

Ja wczoraj moglem polatac swoim Mgm,pogoda dopisala,ale czasu zabraklo,po za tym pogralem wczesniej troche w pilke z synami,i klops,chyba miesien zerwalem bo boli jak cholera,wiec nici ze stania,tylko szybko do domu oklady robic.Dzis juz jest lepiej,wiec na dniach trzecia pruba bedzie. :) :)

Odnośnik do komentarza
Udostępnij na innych stronach

No to przyszła i kolej na mnie , bo pewnie koledzy już szydzą że nielota na półkę se posklejałem  . Zachowanie modelu podobne jak u Marcina podczas nieudanego oblotu tzn. trochę mi go na lewo ciągnie , dodatkowo śmigło 8x4 tak jak by mało powera miało inne modele cięższe na tym samym silniku tylko śmigło 10x4,7 SF i żywo latają . Jak już wystartuje to spoko bardzo fajnie lata tylko niestety to podwozie mocowane do skrzydła kiepsko widzę . Pomimo zatopionej listewki w skrzydle niestety nie wytrzymało , wiec albo papier na wikol albo taśma bo przy lekkim zaczepieniu o trawę mamy bube . No i oczywiście dokumentacja :) Od prezentacji przed startem , kolejno parę kretów , upragniony lot no i jakieś tam straty (nie obyło się )











Odnośnik do komentarza
Udostępnij na innych stronach

"Orginały"  były budowane z DEPRONU lub EPP a nie ja to w naszych warunkach z podkładów pod panele -to troszkę zmienia wytrzymałość materiałów .

Ale skoro podwozie się nie oderwało-  to już sukces :)



Ktoś już w tym temacie wspominał a ja to powtórzę:   węgiel na natarcie i na spływ centropłata przynajmniej na szerokości rozstawu podwozia!!  i na pewno nie będzie takich uszkodzeń .



Listewka o której wspomniałeś działa tylko jako dźwigar dający jakąś wytrzymałość płata w locie  ,a skręcający wokół niego się płat od podciętego podwozia przy lądowaniu  nie jest nim wzmocniony na takie zachowanie skrzydła.



(zwróćcie uwagę że wszystkie efekty kraks w naszym   temacie są podobne -uszkodzenia skrzydła przy kadłubie  a żaden z tych modeli nie posiadał wzmocnień o których wspominam  !)



Oczywiście uszkodzenia zależą też od gatunku pianek ,wagi modelu .prędkości ......



Lata ładnie więc Grzesiek  -  po węgielek  i popraw stary płat, nowy zrobisz jak się z modelem oswoisz  :)
