Nieuport 17 Flyboys Blaine Rawlings by przemo ... czyli próba walki na froncie WWI


przemo

Rekomendowane odpowiedzi

Dzięki Pawle :)
"cudne" to będzie jak przetrwa oblot ale wpierw jak nie spapram malowania   :P ale mówię od razu że nie będzie głowy Indianina na boku kadłuba bo aż tak zaawansowany nie jestem :P

Rafał właśnie podesłał mi logo które mam zamiar wykorzystać jako szablon do jego namalowania ;) Rafał raz jeszcze wielkie dzięki ;)

o to logo dokładnie chodzi



Odnośnik do komentarza
Udostępnij na innych stronach

Znaczy chodzi mi o Indianina że jego będzie trudno namalować a kalkomania wtedy mogła by wchodzić jak najbardziej w rachubę tylko pytanie czy to się będzie trzymać koverallu. Logo z dwoma "RR" będzie jak najbardziej malowane a przynajmniej się do tego tak na chwilę obecną nastawiam ;)

Odnośnik do komentarza
Udostępnij na innych stronach

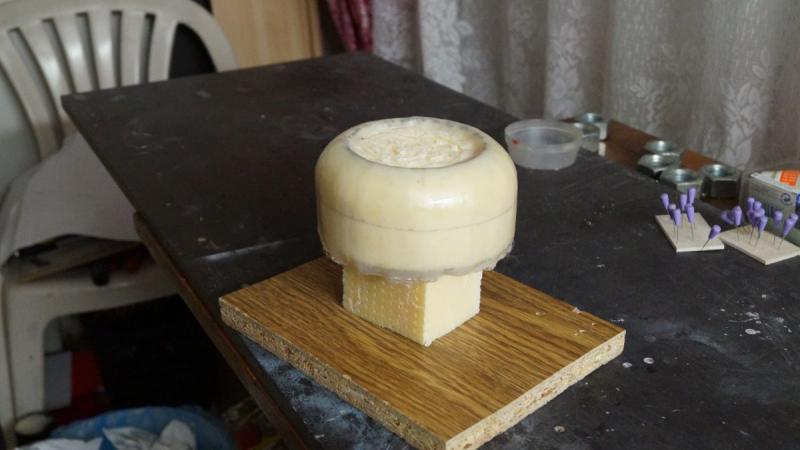

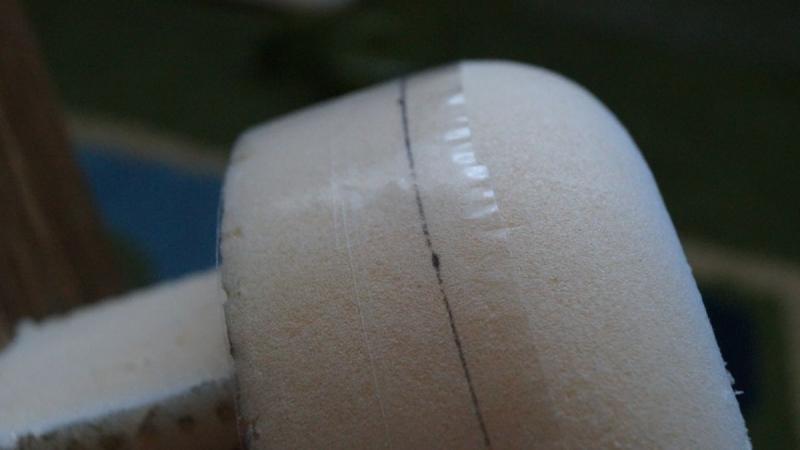

Laminowanie maski ... położyłem 4 warstwy tkaniny 53g/m2 i zużyłem nie całe 16 ml żywicy. Przed położeniem tkaniny przykleiłem dwa rzędy taśmy przylepnej żeby w miejscu styku z kadłubem maska od wewnątrz była gładka jak usunę styrodur.




Maska już schnie :)

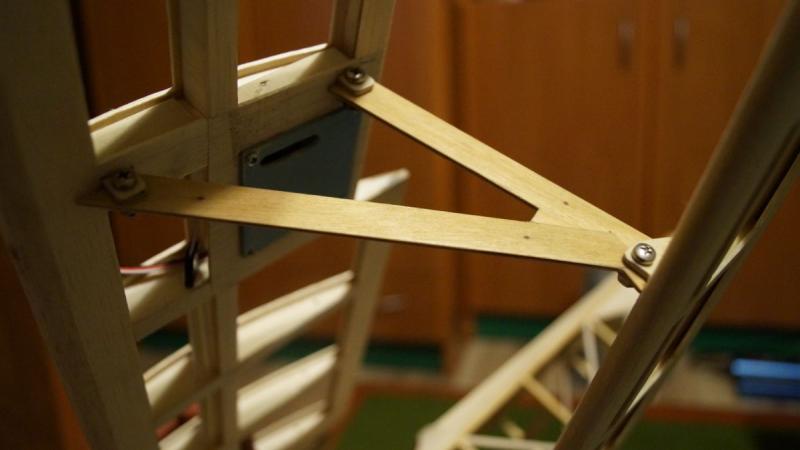

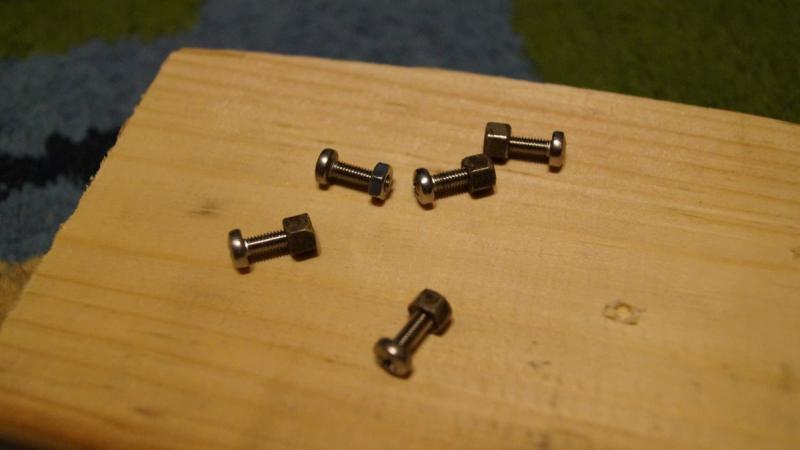

w między czasie jak maska schnie skończyłem pracę ze wspornikami skrzydeł ... skrzydła będą przykręcane do wsporników śrubkami M3




I tak wygląda połączenie dwóch skrzydeł ...




CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Gość Kamyczek_RC

Te M3 to zainstaluj plastikowe , będzie szansa że się zetną przy awarii jeśli zostawisz  stalowe masz szanse na potrzaskane mocowania i żebra bo stalowe śruby raczej się nie pourywają ...

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Znaczy chodzi mi o Indianina że jego będzie trudno namalować a kalkomania wtedy mogła by wchodzić jak najbardziej w rachubę tylko pytanie czy to się będzie trzymać koverallu. Logo z dwoma "RR" będzie jak najbardziej malowane a przynajmniej się do tego tak na chwilę obecną nastawiam ;)



Indianin jest w trakcie przygotowania :)  jako naklejka...ale będzie mógł posłużyć także jako szablon do malowania.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

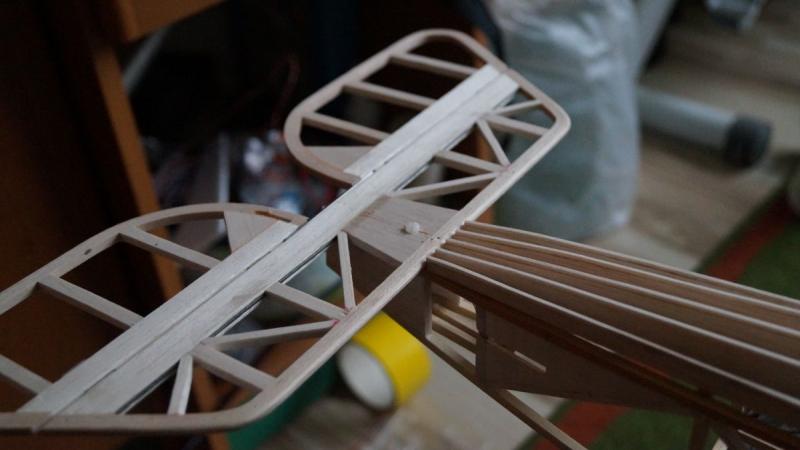

Dzisiaj nie wiele bo jakoś leń mnie złapał ... postanowiłem że usterzenie poziome będzie demontowane. Statecznik przykręcany jedną śrubą nylonową M3 i klinuje się o początek garby kadłuba. Oczywiście od góry statecznik będzie wzmocniony sklejką 1 mm żeby zrobić dobre oparcie dla śruby.

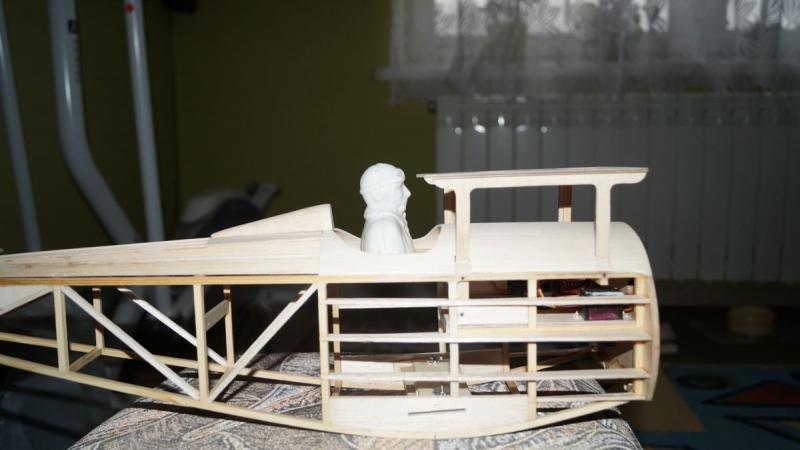

przemogłem się skleiłem pilota i oszlifowałem wstępnie garb za kabiną ...  pilot obecnie jest ciut za wysoki i będzie trzeba go ciut zniżyć.




CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki. Pytałem, ponieważ w ostatnim modelu planowałem zrobić zdejmowany statecznik poziomy, ale statecznik pionowy zachodził na niego i nie wiedziałem jak to rozwiązać, ale widzę u ciebie że pionowy jest za poziomym co ułatwia zdejmowanie poziomego. Powodzenia w budowie :D

Odnośnik do komentarza
Udostępnij na innych stronach

Spoko Michale ;)



A przy modelu ...

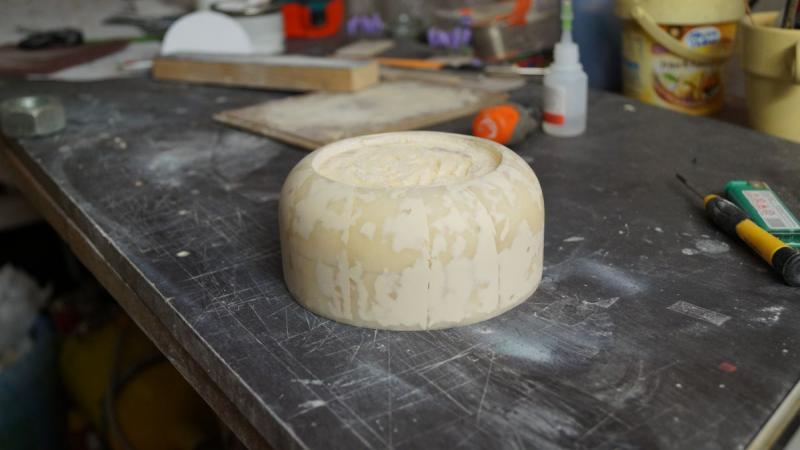

Maska już po pierwszej warstwie szpachlowania i po pierwszym szlifowaniu ... ze wstępnych oględzin wygląda nawet nieźle więc szpachla poszła drugi raz ale w miejsca widocznych ubytków, później szlifowanie i podkład. Po nałożeniu podkładu maska uwydatni niedoskonałości więc szpachla pójdzie trzeci raz ;)

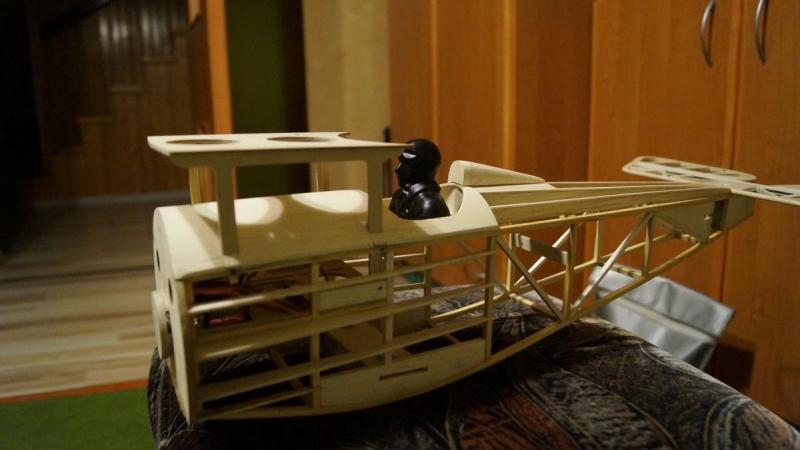

w między czasie pilot stracił 1 cm wzrostu i śmignąłem go podkładem w spray z Bolla bo akurat nawet miałem ;)


Fajny tutorial zrobił Jacek (Jacekk) w dziale ESA przy budowie Phönix'a odnośnie malowania figurki http://pfmrc.eu/index.php?/topic/51153-phönix-di-maszyna-zagłady-od-marka/?p=548562

polecam prosto i fajnie napisane ja z niego korzystam  ;)



Do malowania odznaczeń zamówiłem następujące kolory z Pactry
- A04 french blue

- A26 insignia red

- A07 insignia red

- A02 biały



Co to czerwonego to będę wybierał który jak farba przyjdzie.



CDN ...



Odnośnik do komentarza
Udostępnij na innych stronach

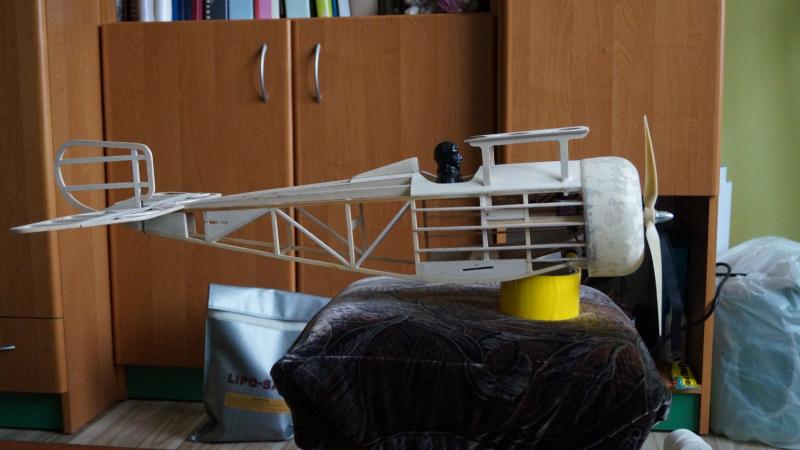

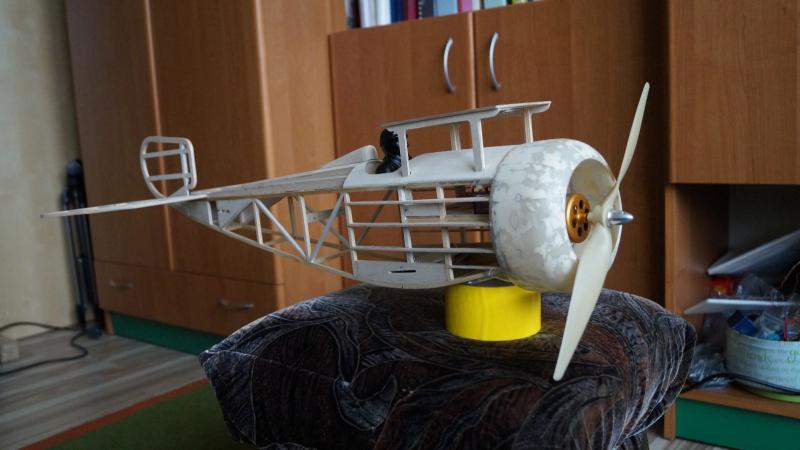

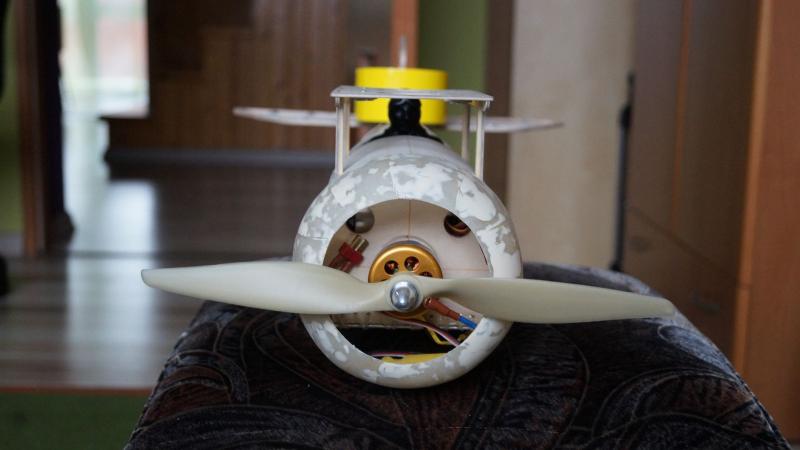

Dzisiaj wydłubałem styrodur z maski i tradycyjnie przymiarka musi być :) Maskę muszę jeszcze dobrze wyczyścić z resztek pianki, potem dotnę na wymiar bo jest ciut za długa. Dzisiaj pójdzie jeszcze podkład  i z pewnością gdzie nie gdzie szpachla.

Teraz już kadłub co nie co przypomina N 17 ;)

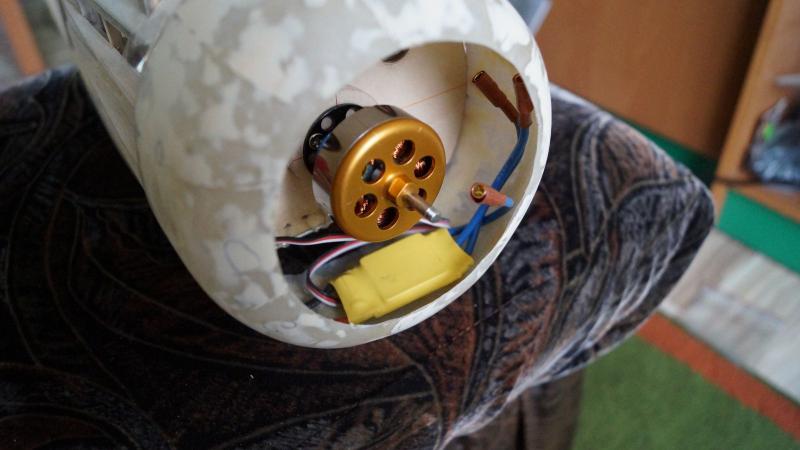

i tak na szybko wrzucony regulator w miejsce docelowe jak widać miejsca sporo ;)
Obecnie jest założone śmigło 11x5.5 TP






EDIT
a zapomniałem zapytać ... ma ktoś może do do sprzedania wkręty do mocowania serw w rozmiarze 9 g ? Nigdzie nie mogę takich spotkać albo źle szukam :(

CDN ...

Edytowane przez przemo
Odnośnik do komentarza
Udostępnij na innych stronach

Nie wiem czy ktoś tu zagląda ale po ilości odwiedzin pewnie ktoś od czasu do czasu zagości ... większość wyświetleń pewnie są moje jak tworzę temat i analizuje co tutaj dobrego bądź złego naskrobałem :D

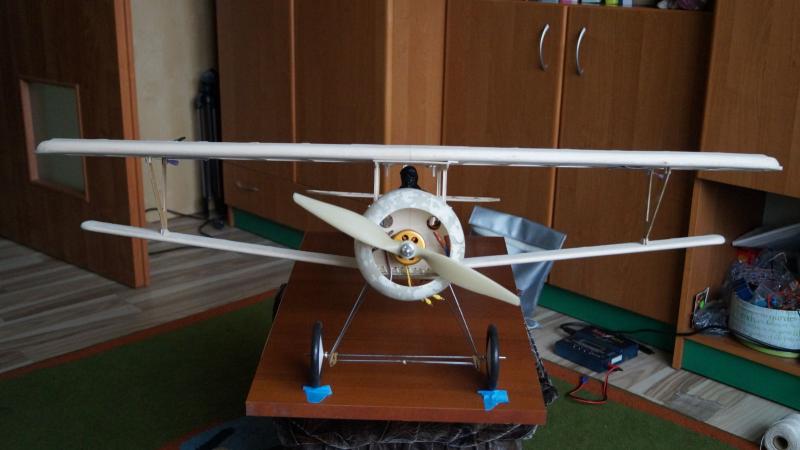

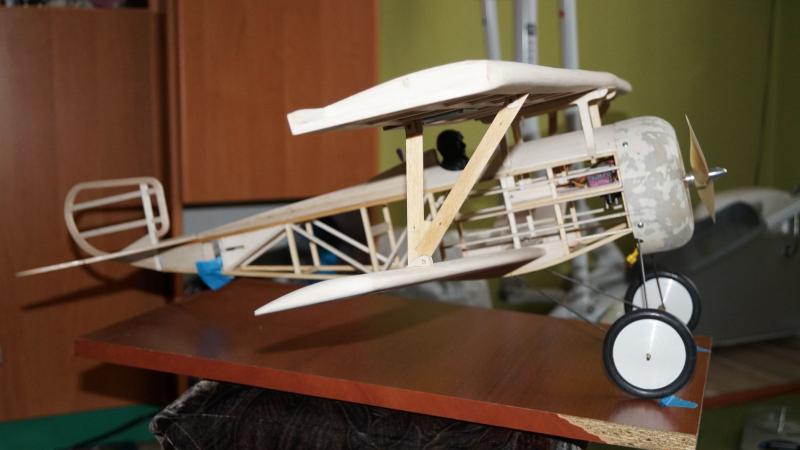

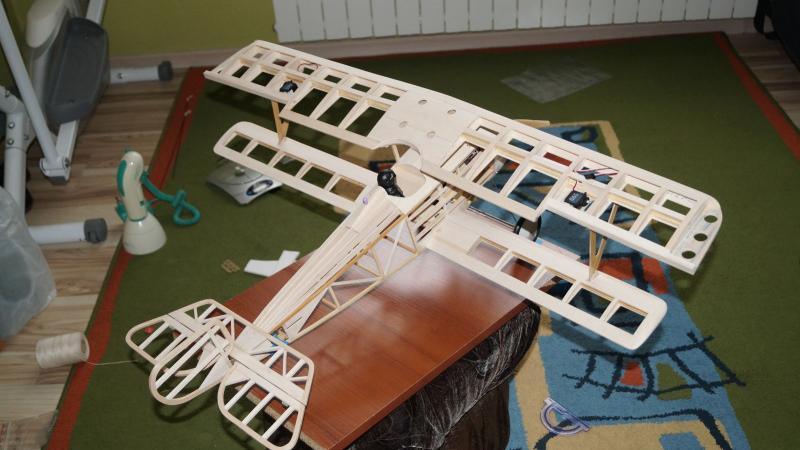

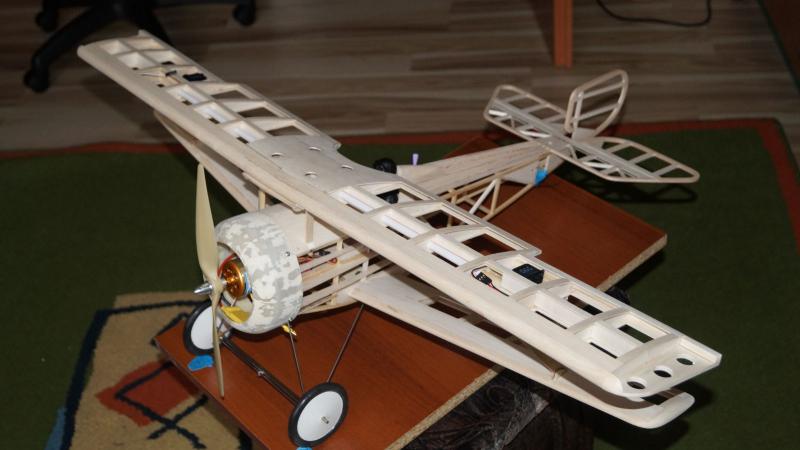

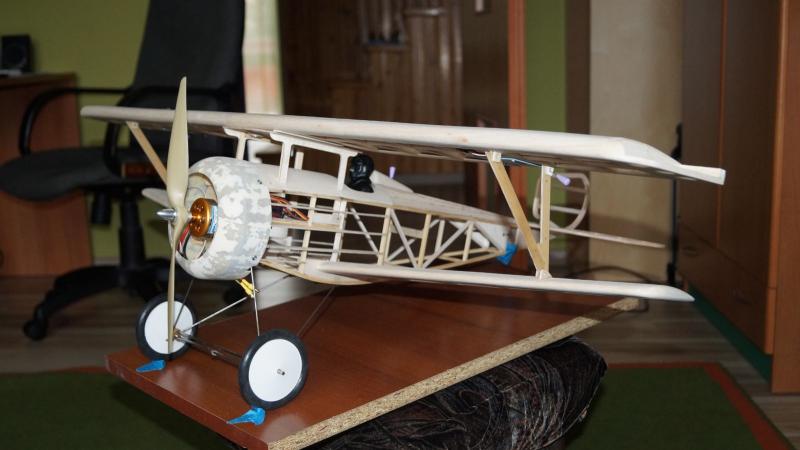

Zmęczony po pracy ale co mi tam ... zmęczenie przegrało z ciekawością ... maska docięta, przykręcona, przygotowana na podkład ale przed tym nie mogło się obejść bez skręcenia modelu w jedną całość ... reasumując jestem zadowolony ;) teraz tylko dokończyć lotki i można zacząć walkę z koverallem.



Ja tu pitu pitu a zdjęcia jeszcze gorące :P

















waga to co na zdjęciach to 660 g ... brakuje poszycia, malowania, popychaczy, pakietu i odbiornika ... już nie gdybam ile wyjdzie waga RTF to zobaczymy na końcu ale obstawiam że będzie poniżej 1000 g ...



CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Wznios jakby inny:

http://cdn-www.airliners.net/aviation-photos/photos/5/4/2/1366245.jpg

http://img.wp.scn.ru/camms/ar/113/pics/21_28.jpg



końcówki skrzydeł na każdym zdjęciu w necie są poniżej osi silnika.



Pewnie że inny ... wznios wziąłem z planów a w zasadzie go nawet zmniejszyłem ...






Ponowie swoje pytanie a zarazem prośbę ... ma ktoś może do do sprzedania wkręty do mocowania serw w rozmiarze 9 g ? Nigdzie nie mogę takich spotkać albo źle szukam  :(

Odnośnik do komentarza
Udostępnij na innych stronach

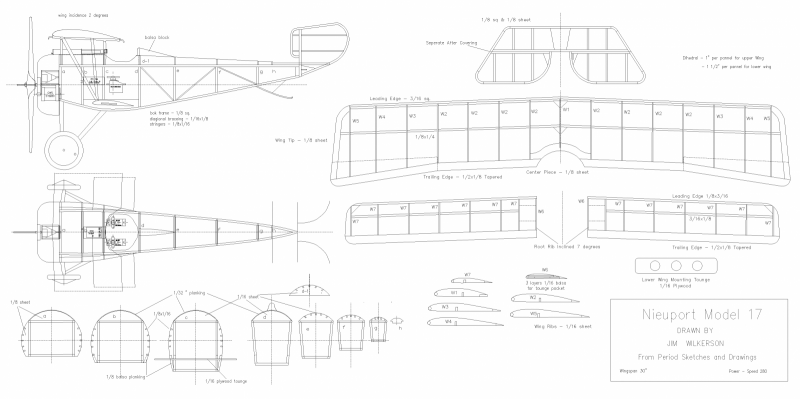

Przemo, nie chciałbym być nieuprzejmy, przyglądam się tym planom i modelowi i mam wrażenie, że pozycja skrzydła przy kadłubie u Ciebie jest za wysoko. Czy na Twoich planach przypadkiem rysunek z boku nie pokazuje końcówki skrzydła, a nie mocowanie przy kadłubie? Skoro pokazuje koła i łączniki obu skrzydeł, to znaczy, ze nie jest rzutem bocznym przez środek kadłuba. Czy ja sie mylę? Obadaj te plany: http://www.outerzone.co.uk/plan_details.asp?ID=30

Odnośnik do komentarza
Udostępnij na innych stronach

×
×
