kogutos

"Made in Krzak" malutkie F3A, 855mm rozp. jako treningówka

Recommended Posts

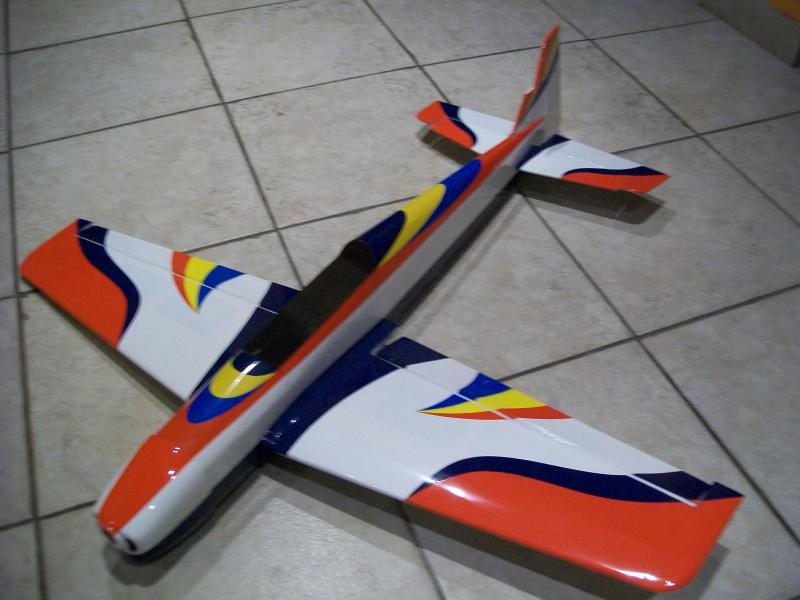

Taki miałem od jakiegoś czasu zamysł żeby posiadać coś na rozgrzewkę bo samą benzyną 2.2m człowiek żyć nie może. Miało być coś z piany ok.1200mm rozp. ale nie pociągnęłoby na posiadanych przeze mnie pakietach 3s. Trafiło się coś takiego,fabrycznie nowe za 170zł.

Zawsze miałem słabość do takich modeli. Piszcie co chcecie ale miałem z CM-Pro 1x Magpie, 2xLark i 1x Leo i wszystkie latały świetnie.

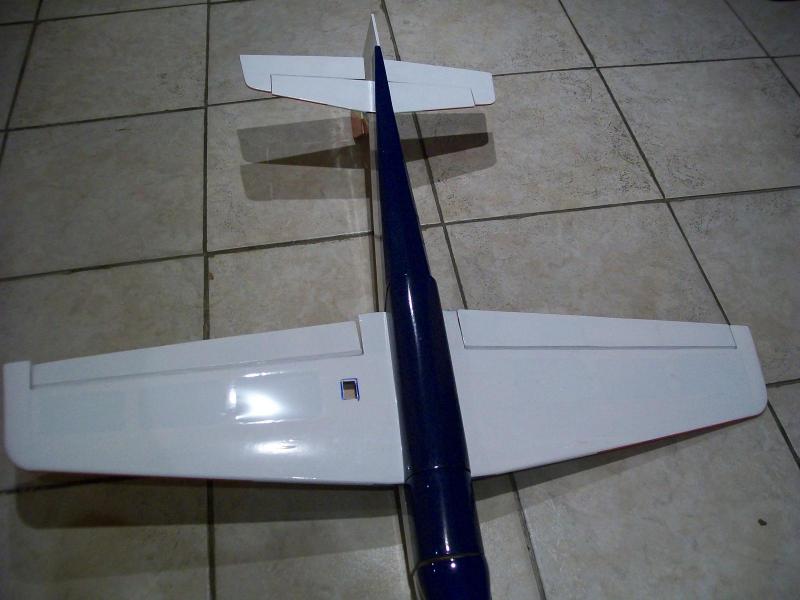

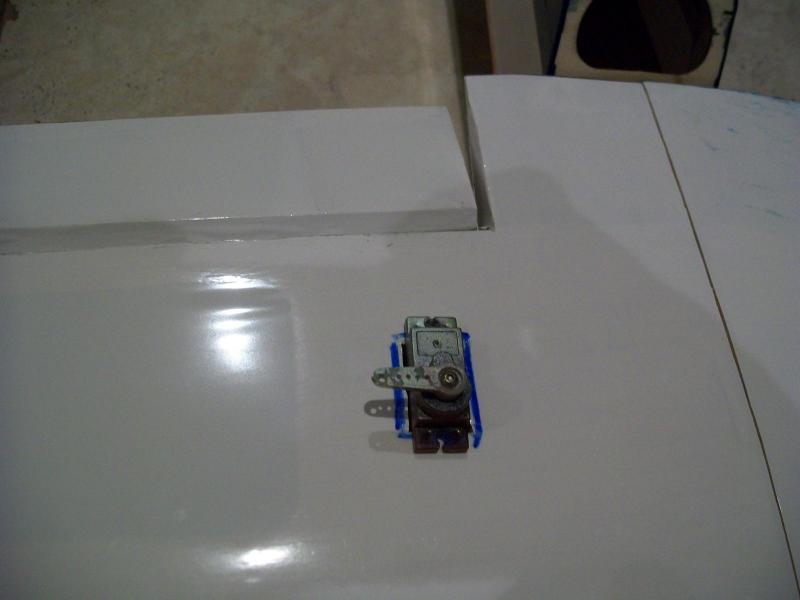

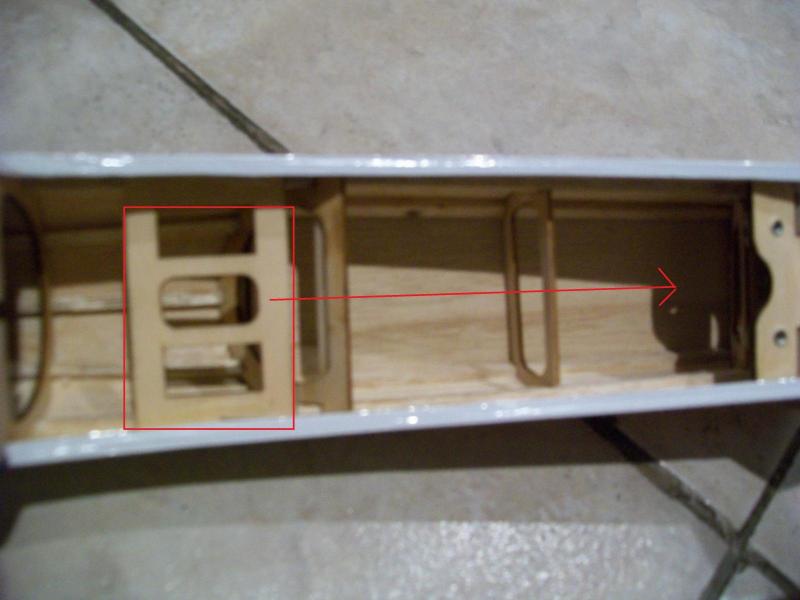

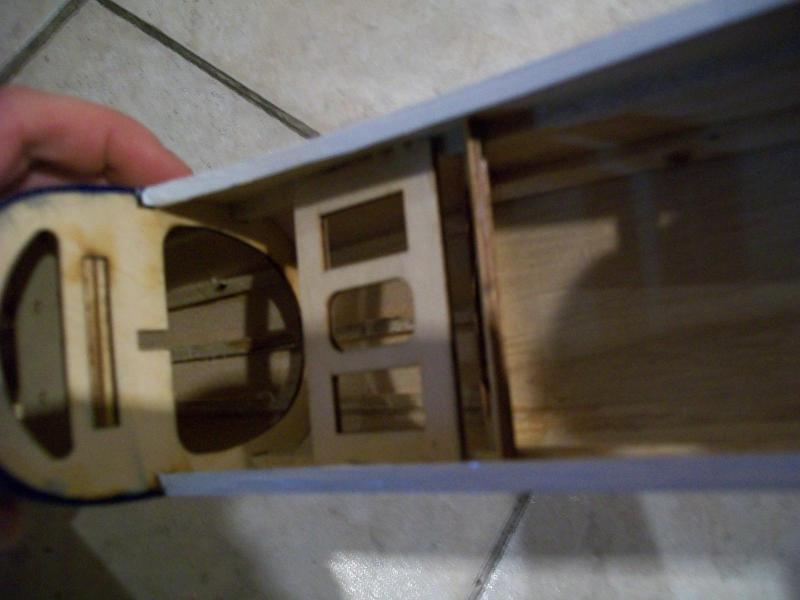

Jako,że elektryki to nie jest mój konik to mam prośbę o pewne rady co do planowanych przeróbek. Model fabrycznie chce mieć lotki na jednym serwie i serwo kierunku na ogonie. Lotki przerobię na dwa serwa a z kierunkiem wymyśliłem ,że zrobię po prostu pull-pull. W tym celu przeniósłbym zaznaczoną półkę z przodu na tył i tam dałbym serwo. Wysokość by została na jednym serwie i drucie C, jak fabryka dała.

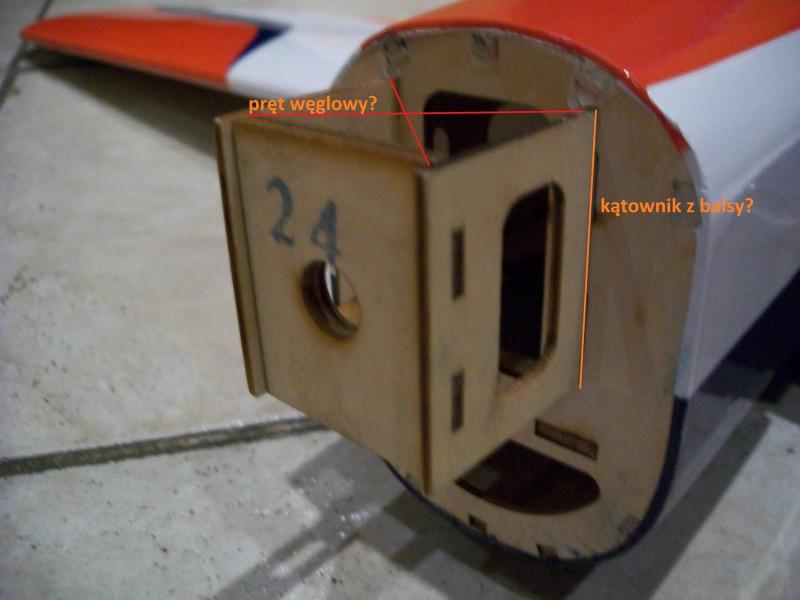

Domek jest dość chybotliwy i wzmocniłbym go prętem węglowym na krzyż i może kątownikiem z balsy przy I-wszej wrędze.

Największy zgryz będzie z wkładaniem pakietu. Trzeba by odkręcać skrzydło za każdym razem. Widzi może ktoś jakiś patent na to? Wycinać dziurę pod kabinką i tamtędy wkładać pakiet? Co wtedy z kabinką,która fabrycznie ma być dokręcona do kadłuba? Wzmocnienie jej po obwodzie,wklejenie magnesików w nią i w kadłub? Oczywiście jakoś tak żeby to przylegało do kadłuba? Może ktoś coś doradzi.









Share this post


Link to post
Share on other sites

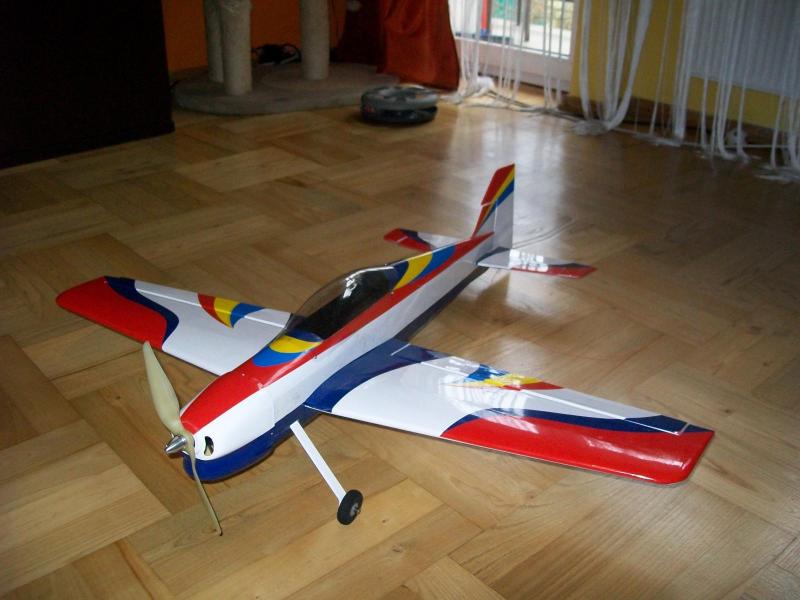

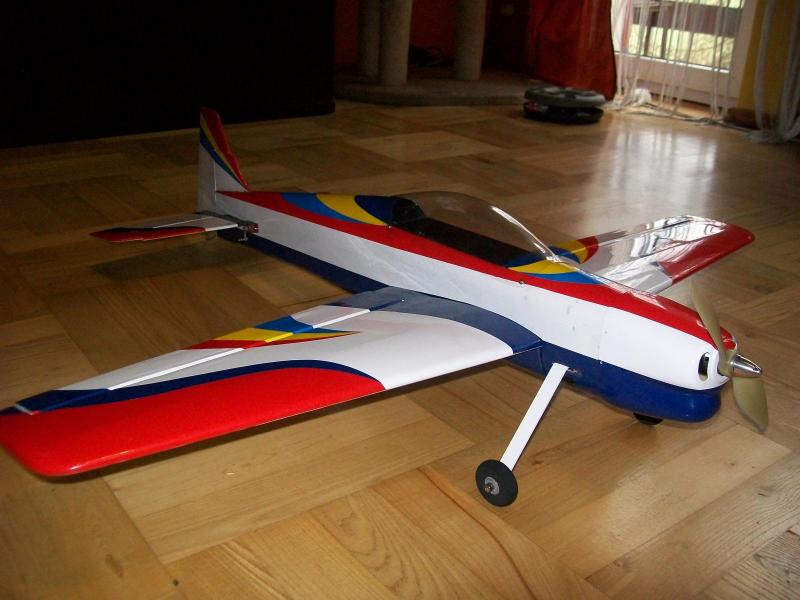

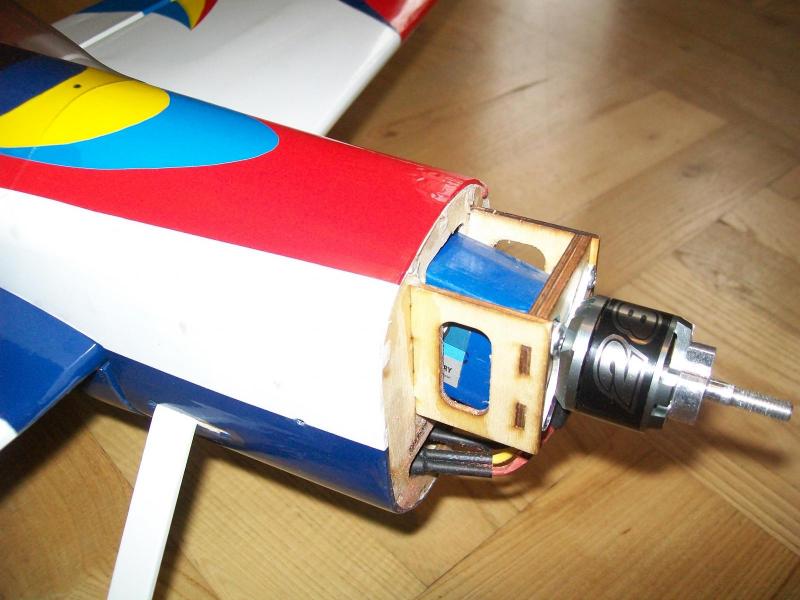

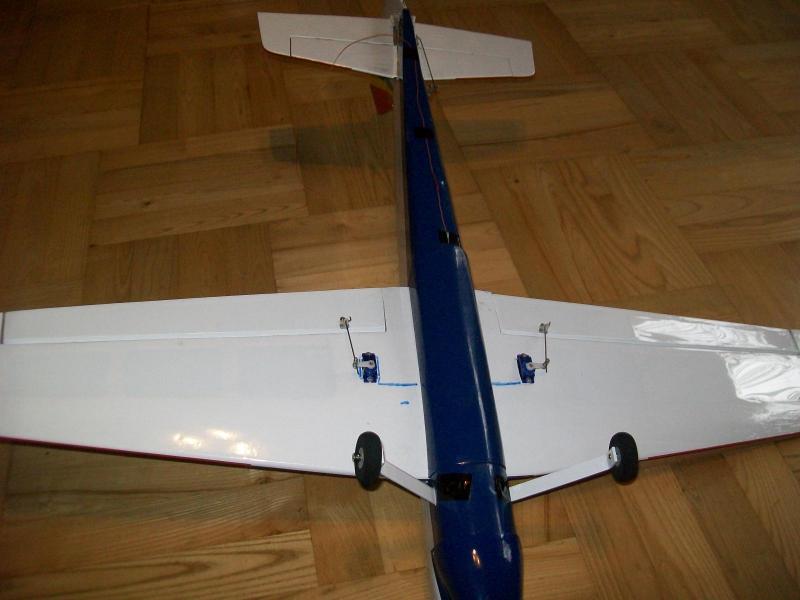

Modelik poskładany. Nie jest zbyt różowo.Wspomnianą wagę do lotu można włożyć między dobre bajki. Z deklarowanych 600g zrobiło się 890g. Nie mam pojęcia czy to dużo czy mało na taki model bo z elektryków wypadłem z obiegu dosyć dawno. Może niech z doświadczonych kolegów coś napisze. W zasadzie doszło  tylko jedno  serwo więcej na lotki,pakiet jest 3s 2200. Z wyważeniem też jest ciężko ale to typowe  dla wydłużonych do tyłu modeli F3A. Pakiet maksymalnie do przodu,że aż siedzi w domku i model waży się na zero 9cm od natarcia. 1/3 skrzydła wychodzi jakieś 7cm od natarcia(krótka,niebieska linia). Jedyną opcją jaką widzę tutaj to wydłużenie domku. Tolerancji jest ok. 2cm na masce, także dosyć sporo.







Share this post


Link to post
Share on other sites

Zobaczymy co odpiszę mi modelarz od ,którego kupiłem bo zapomniał mi wysłać instrukcji. Poprosiłem żeby mi napisał gdzie CG przewiduje producent. Reglowi raczej tam nic nie będzie. Jest ciut za duży,toporny żeby go gdzieś dać pod domek a i kable by się kiepsko układały.

Share this post


Link to post
Share on other sites
