RWD10 skala 1/6 od Napolskimniebie.pl - piankowy akrobat


JacekK
 Share

Recommended Posts

Dzień dobry,



RWD 10 jest samolotem, który od zawsze mi się podobał. Kilka miesięcy temu z przyjacielem wpadliśmy na pomysł, że trzeba namówić Marka z Napolskimniebie.pl  na powiększenie oferty :)

Marek jak zwykle powiedział "jasne" no i się zaczęło :)  Model ma skalę 1/6 co daje rozpiętość 125cm - w sam raz do auta i już widać go będzie na niebie...



Nie będę tutaj wklejać epistoły z historią maszyny z wikipedii - kto będzie chciał ten bez trudu znajdzie.

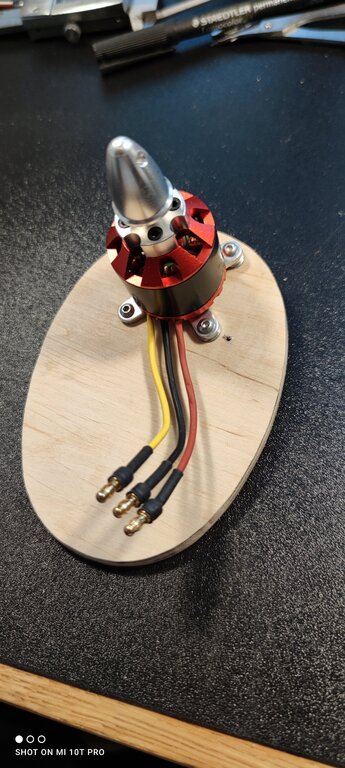

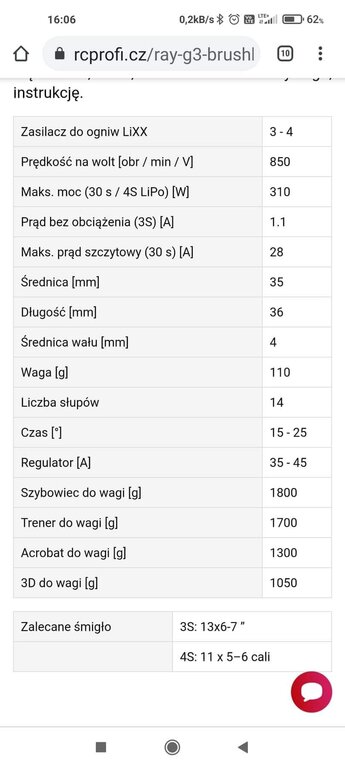

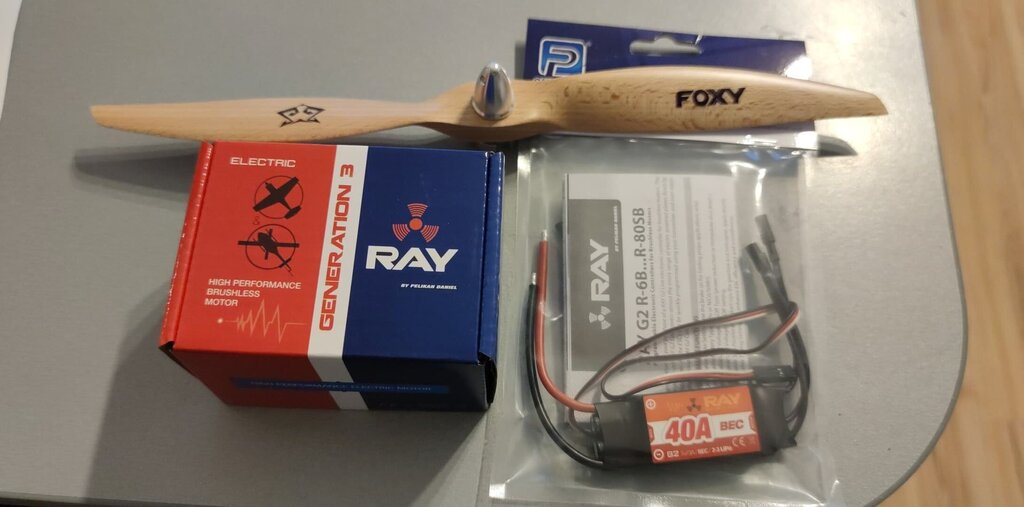

Model ma 1250mm rozpiętości, 1030mm długości, waga pianek to 330g.  Jako napęd zaplanowałem silnik RAY G3 850kV ze śmigłem 13x6,5 zasilany z 3s 2200mAh i regulator Foxy 40A, serwa 9g MG.

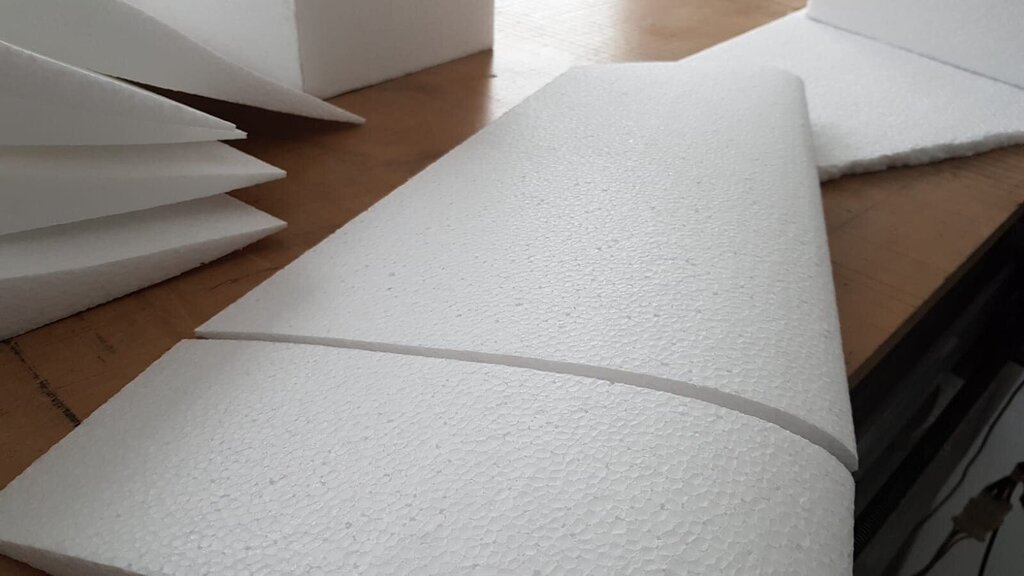

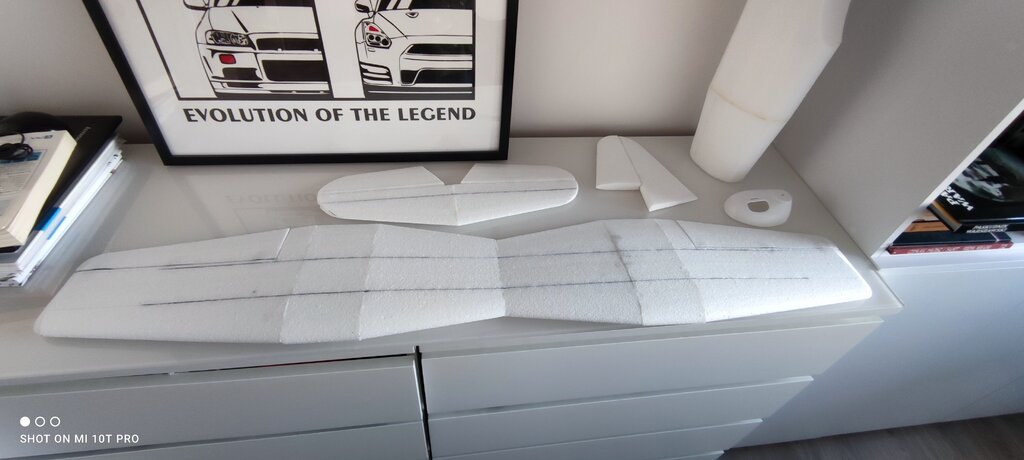

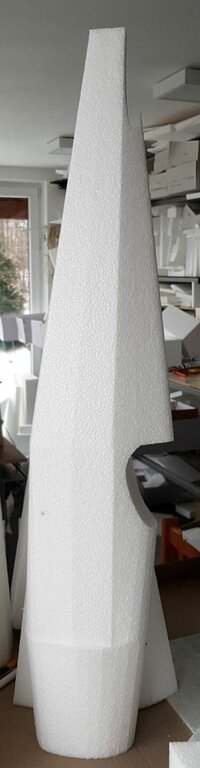

Producent zróżnicował gramaturę EPP użytego na kadłub (20g ) oraz płaty i usterzenie (30g ) co pozwoliło uzyskać lekki kadłub typu rurowego oraz płaty o bardzo dobrej jakości powierzchni.

Dodatkowo w zestawie jest tłoczona maska z polistyrenu ( VACU ) i piankowe koła 100mm.



Szacowana waga do lotu to 900-1100g, będę się starał model wykończyć jako półmakietę, oczywiście z pewnymi uproszczeniami.



Schemat malowania/płatowiec jaki wybrałem to SP-BLW latający w łódzkim aeroklubie.

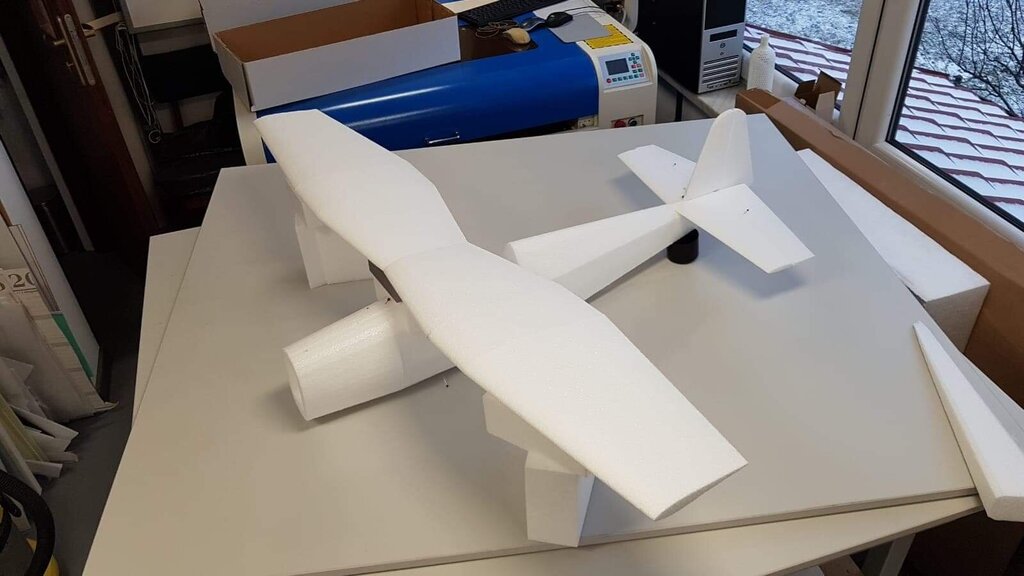

A teraz trochę obrazków :)


















  • Upvote 3
  • Dzięki 1
Link to comment
Share on other sites

Pięknie pisał, bardzo plastycznie. Polecam całą książkę.



A wracając do Erwudziaka :)

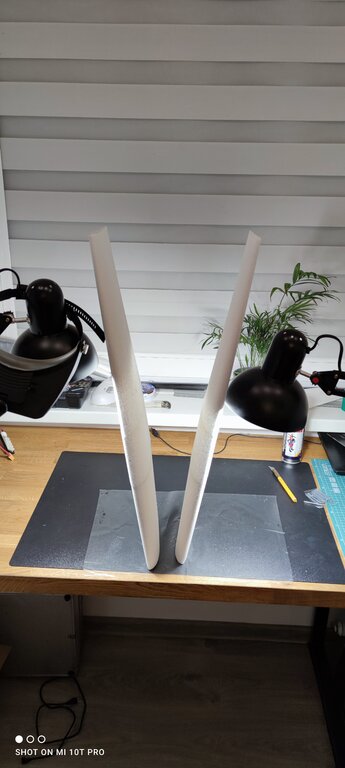

Trochę postępów, choć nie tyle ile by się chciało...

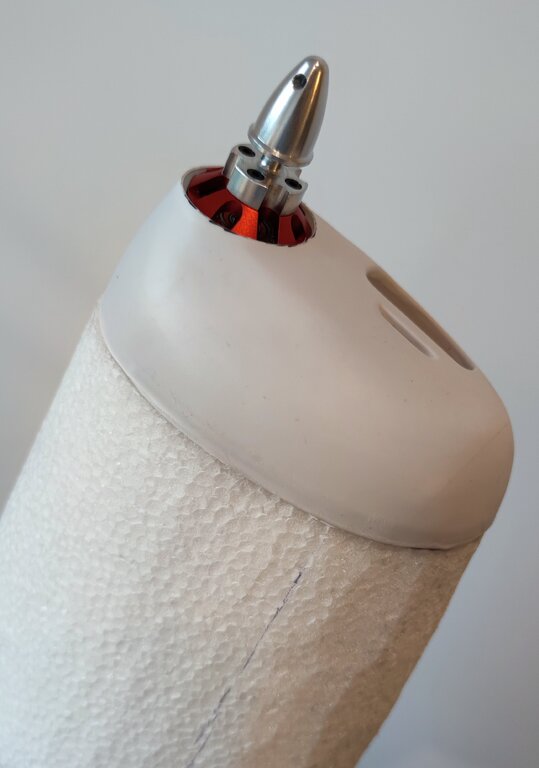

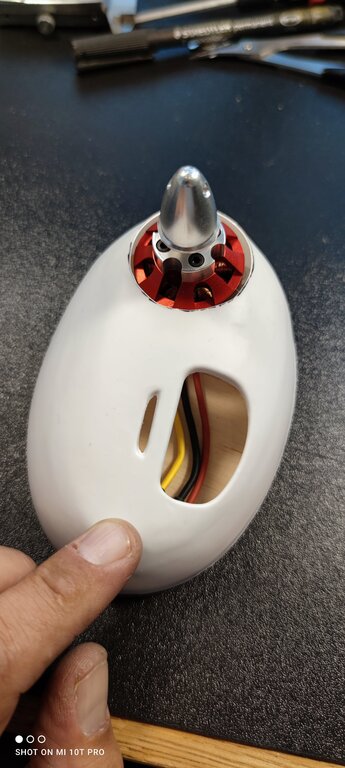

Pod maską znajdzie się jeszcze miejsce na ESC, powinno być dobrze chłodzone.



Szukam lekkiego pilota w skali, mam za ciężkiego w dobrej i lekkiego w 1/8... Jakieś typy? W ostateczności coś wystrugam z epp ale może straszyć :D







  • Upvote 1
Link to comment
Share on other sites

47 minut temu, JacekK napisał:

Pięknie pisał, bardzo plastycznie. Polecam całą książkę.



Po przeczytaniu tego fragmentu kupiłem książkę.



A model będzie cudo, coś czuje :D

Link to comment
Share on other sites

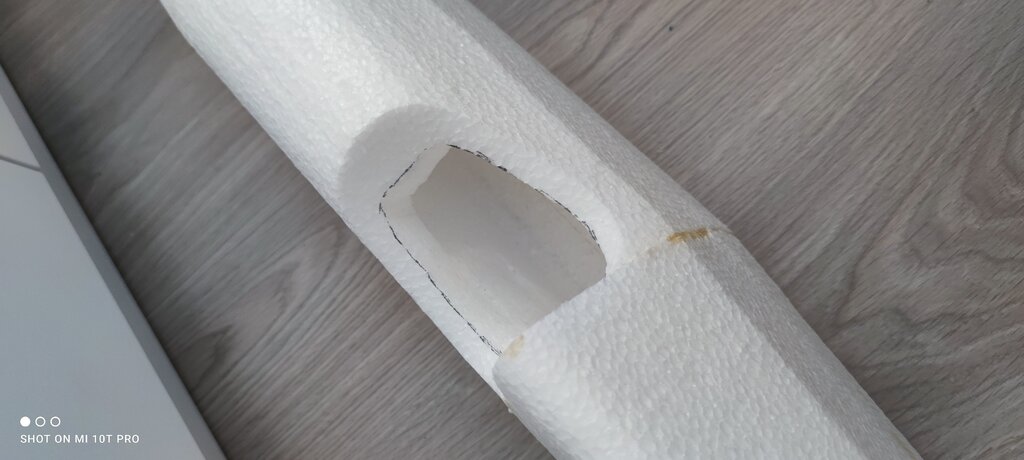

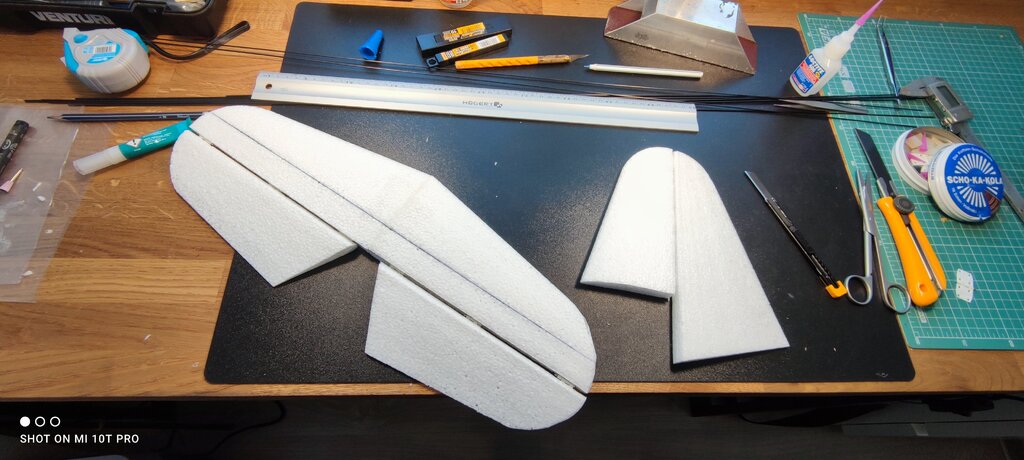

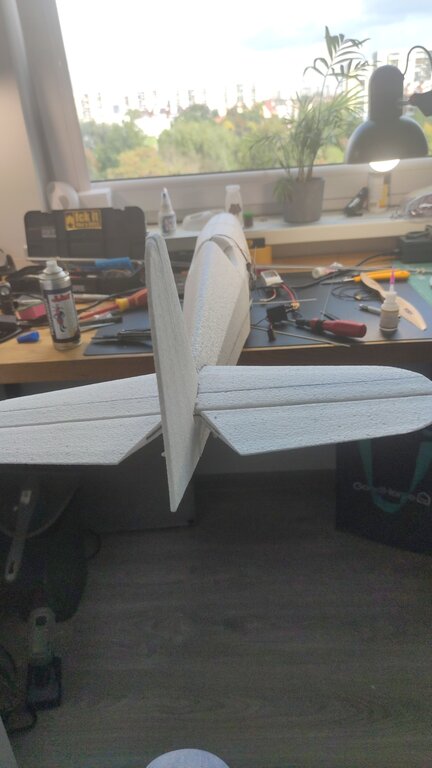

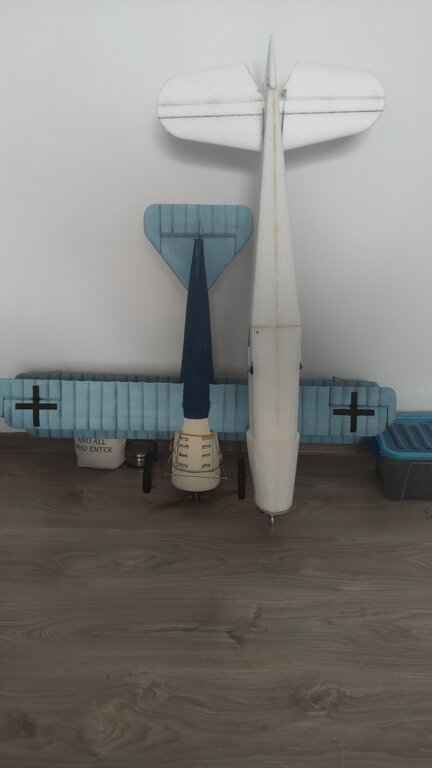

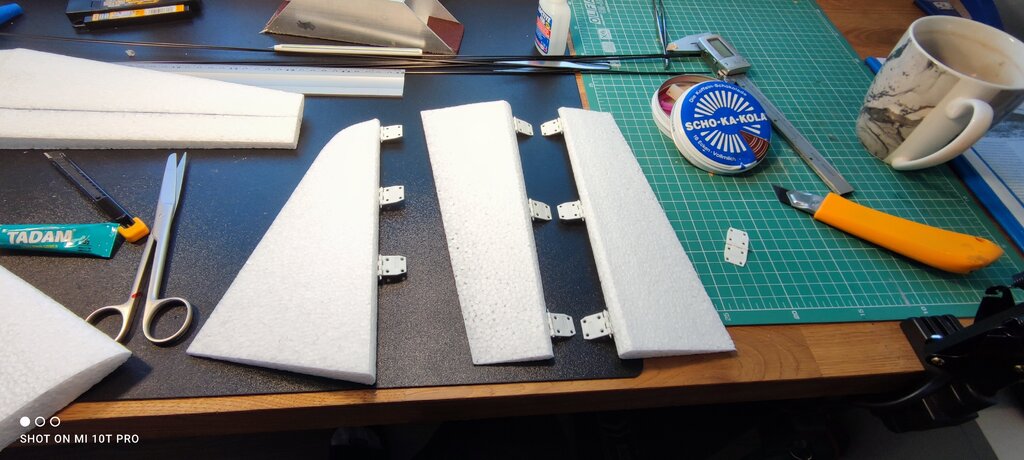

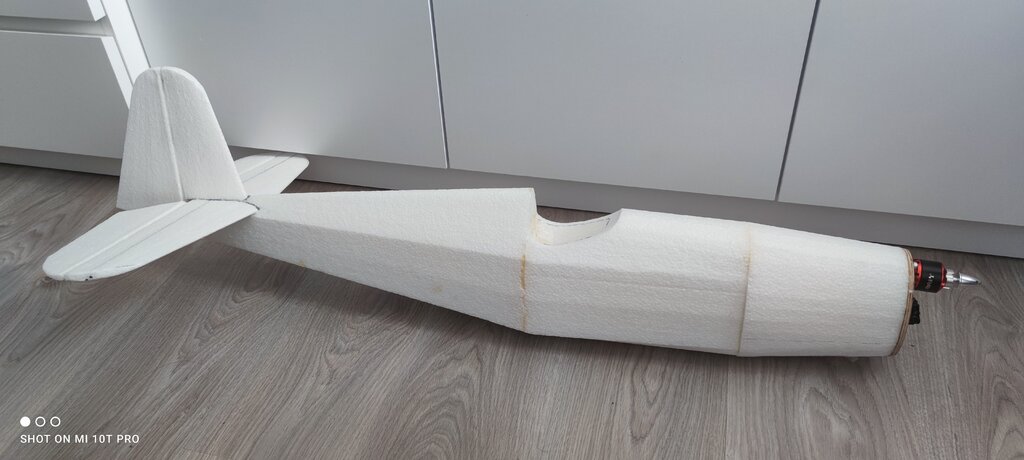

Znowu kroczek do przodu. Wkleiłem usterzenie, otworzyłem kabinę - co było łatwe dzięki konstrukcji modelu typu EPA ( rurowy kadłub ).

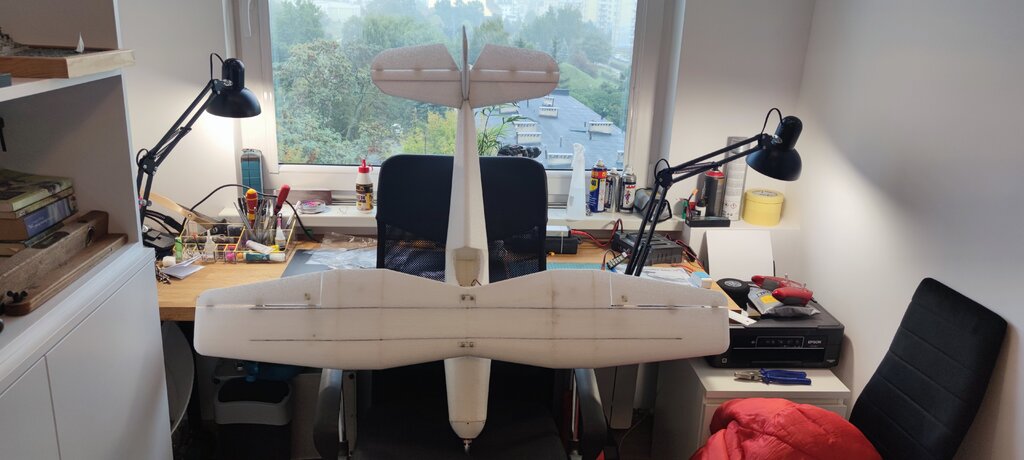

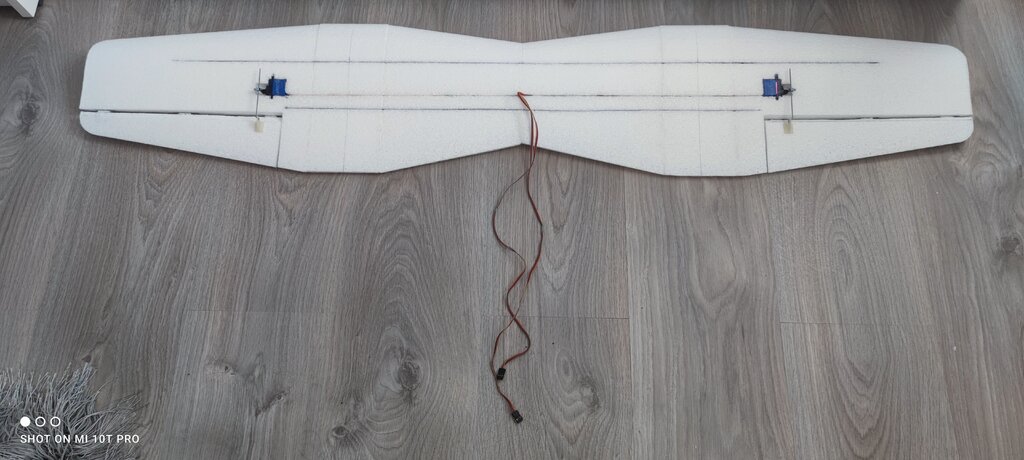

Skrzydła uzbrojone w serwa, właściwie można malować...

Znalazłem też pilota w skali 1/6 - miły młodzian, wygląda mi na niezłego zucha :D





Link to comment
Share on other sites

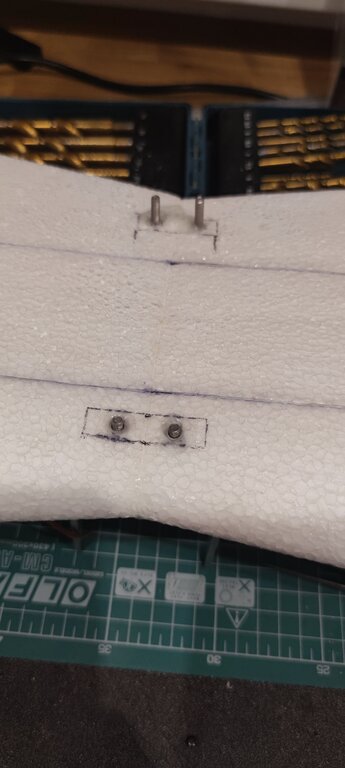

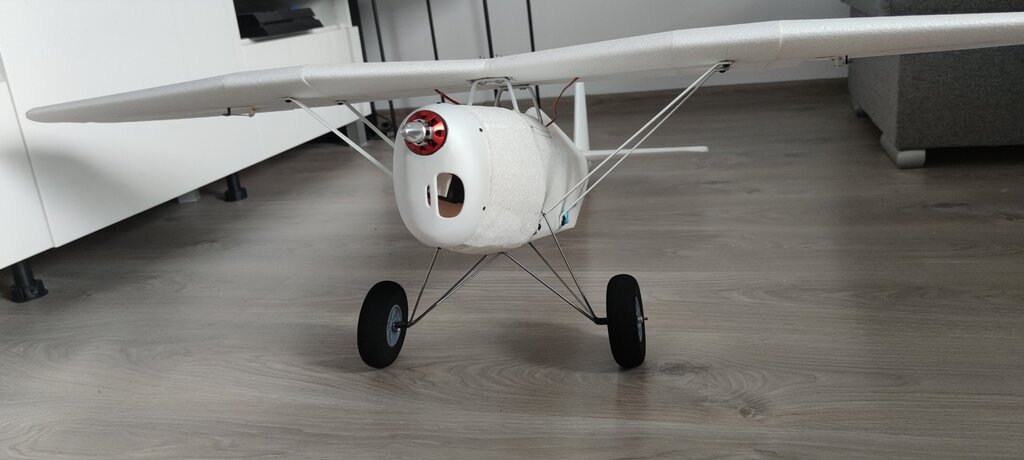

Wkleiłem w płaty nitonakrętki M4, będą stanowiły kotwienie zastrzałów. Jeszcze waham się jak rozwiązać mocowanie baldachimu, chciałbym aby czasem można było odjąć płat do transportu. Wszystkie powierzchnie sterowe mają już napęd, a aparatura skonfigurowana. Okapotowanie maski też już przykręcone. Czas byłby kończyć i przejść do malowania.

Poniżej plakat filmu dostępnego na YT gdzie RWD-a się pojawia. I logo Ligi Obrony Powietrznej i Przeciwgazowej - niełatwo je dorwać w rozsądnej jakości a trzeba je na sterze namalować...





Link to comment
Share on other sites

Nastąpiła mała przerwa ze względu na nawał innych zajęć...

Ale już wracam do Erwudziaka:

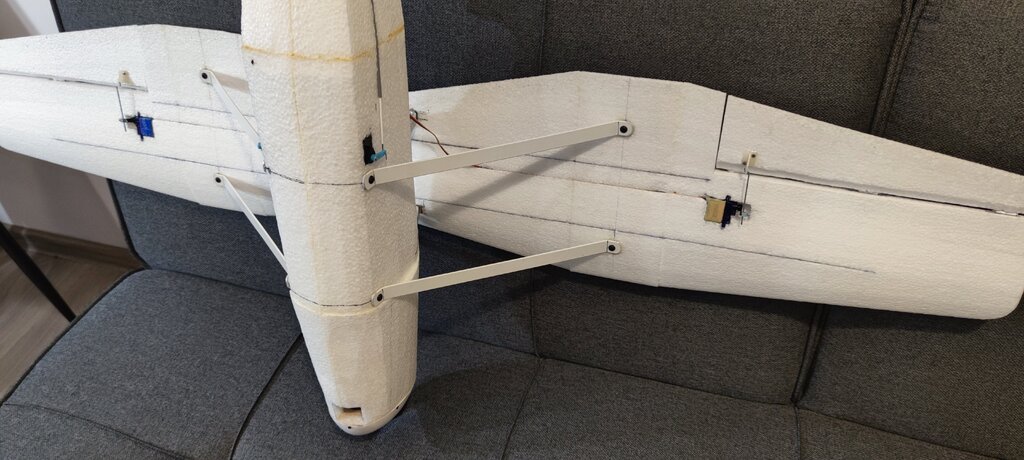

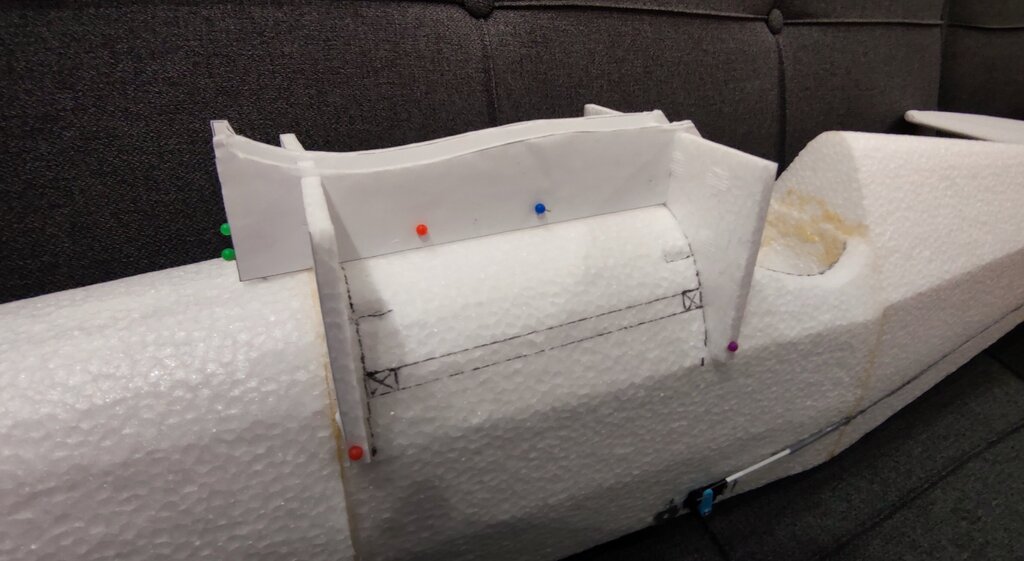

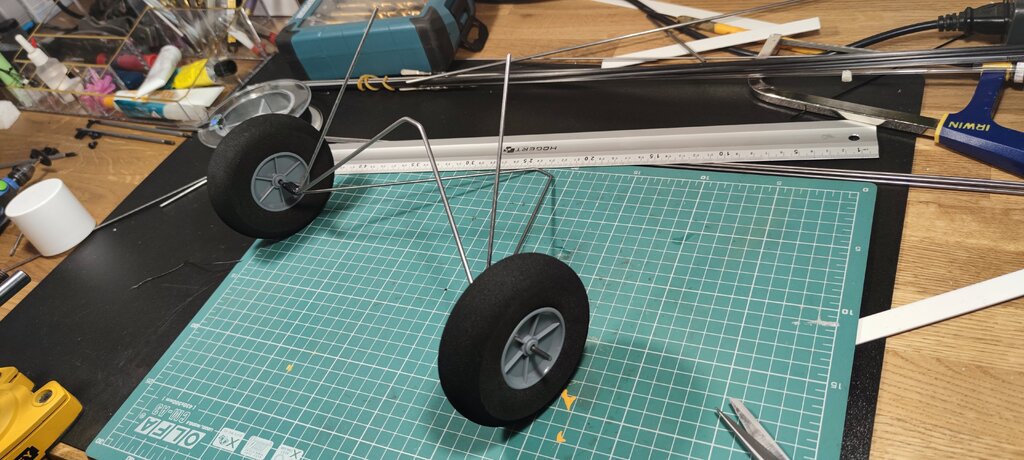

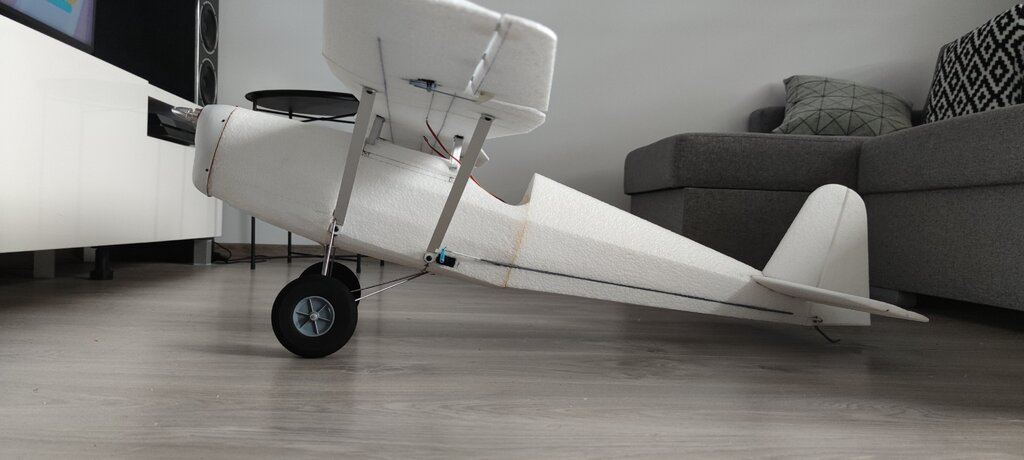

Na tapecie ciągle mocowanie płata i zastrzały. Słupki baldachimu powstają z płaskownika alu 10x3 a zastrzały z 15x2. Obecnie wklejam aluminiowe rurki w płat jako prowadzenie śrub M4 mocujących płat do słupków. Na kadłub wylądował szablon do pozycjonowania zaklinowania płata - dziękuję Marku :)
