Skrzydło Smart po nowemu

[magilla]

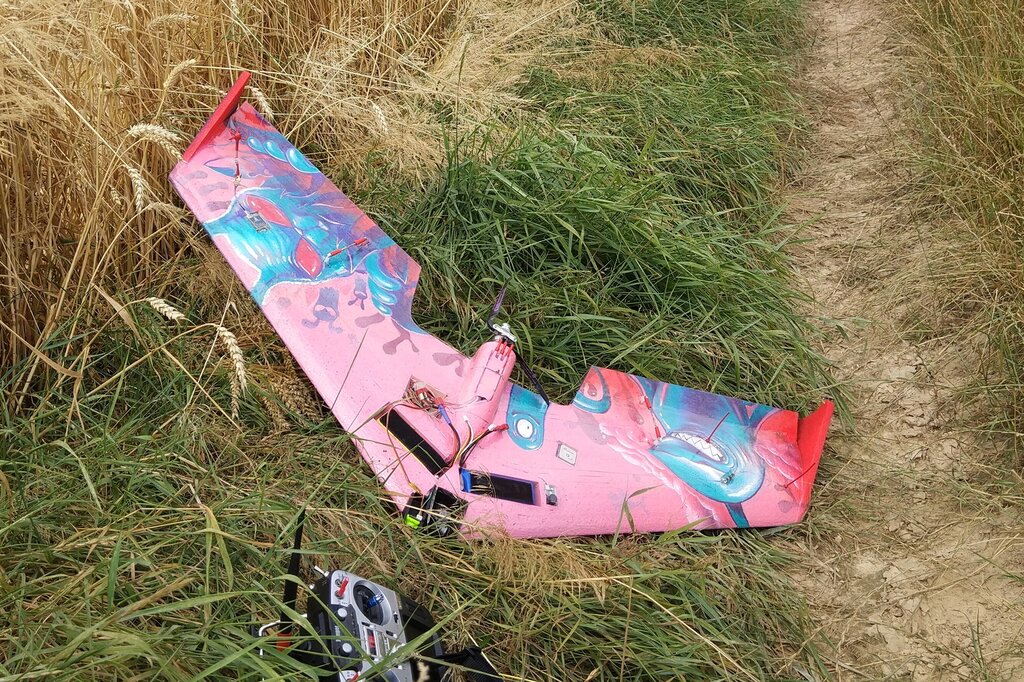

Kilka lat temu kupiłem Smarta od Marka z napolskimniebie. W mojej ocenie latał bardzo przyjemnie, nie za szybko, nie miał problemów z zwalaniem się, korkociągiem czy inną taką przypadłością latających skrzydeł.

Skrzydło nie zaliczło dzwona ale zmieniłem tyle razy w nim koncepcje rozkładu elektroniki że stwierdziłem pewnego razu dosc.. wybebeszyłem je a piankę wyrzuciłem z myślą zrobie kiedyś nowe.





Projekt Marka zakłada silnik uniesiony na takie "wieży"? Patent dobry bo podczas lądowania śmigło o nic nie haczy ale ten element konstrukcji psuje układ elektroniki.

Moja nowa wersja Smarta będzie zbudowana trochę inaczej

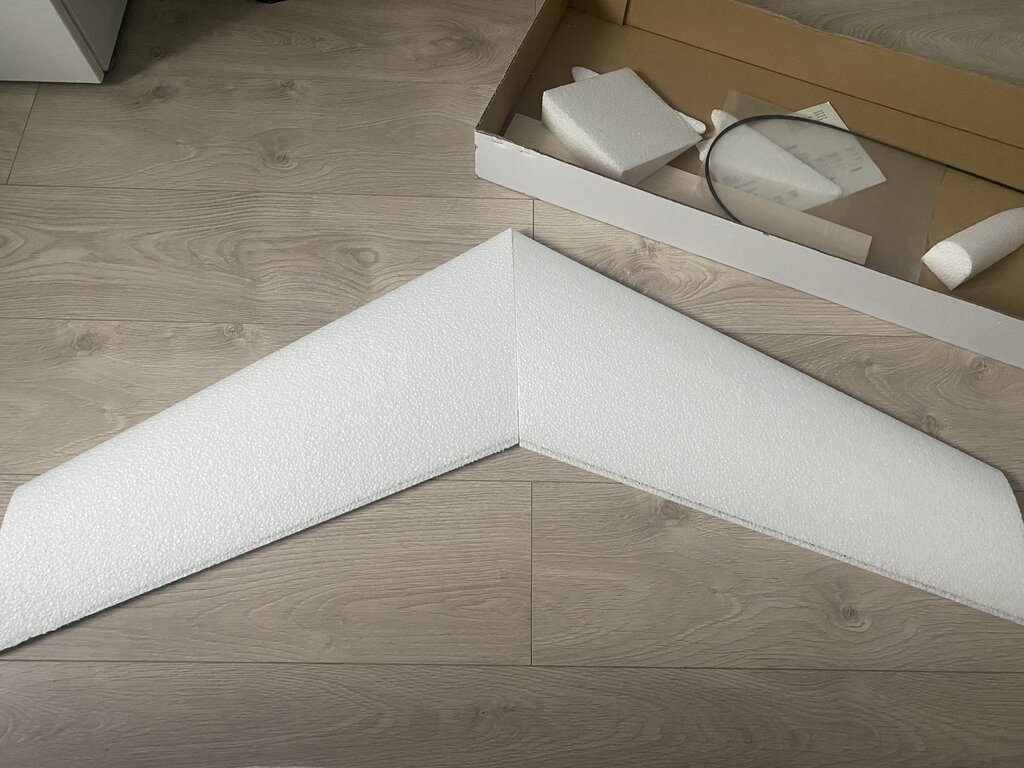

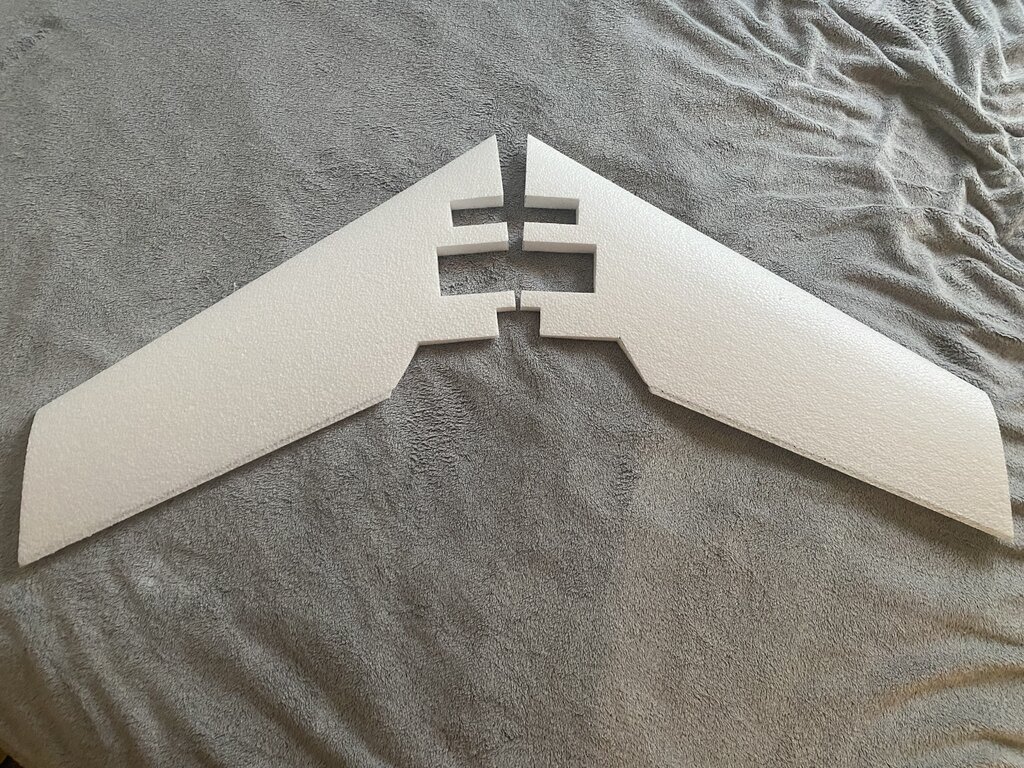

Dla przypomnienia tak wygląda otrzymany zestaw Smarta:

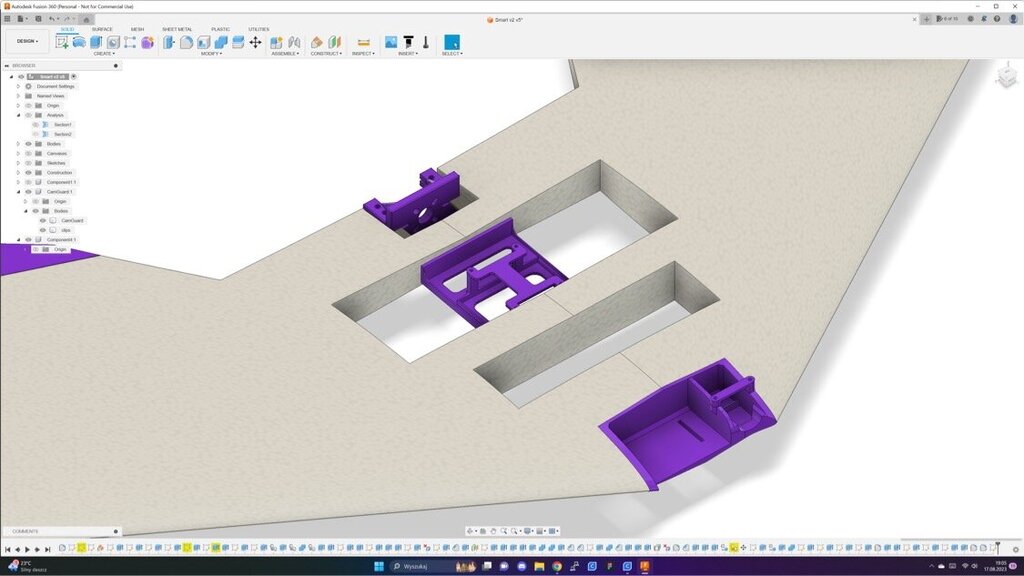

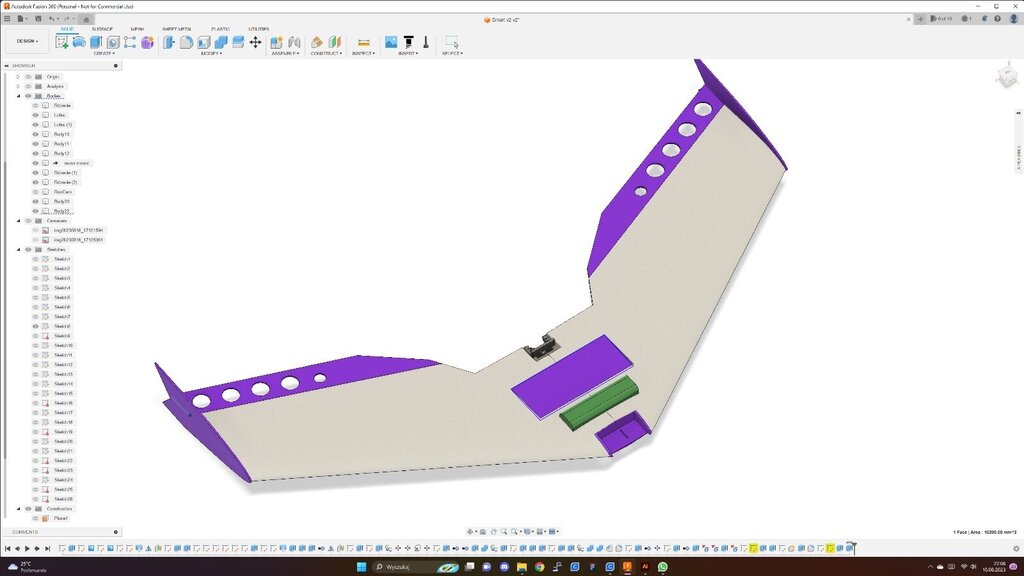

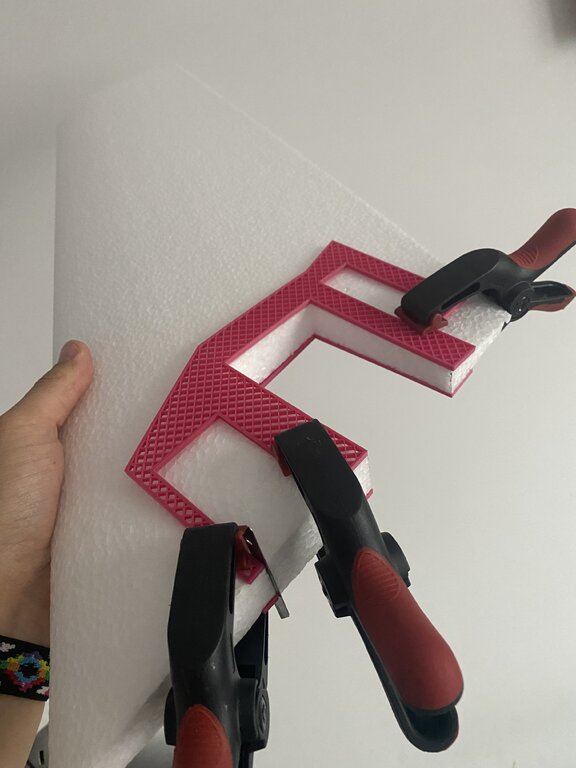

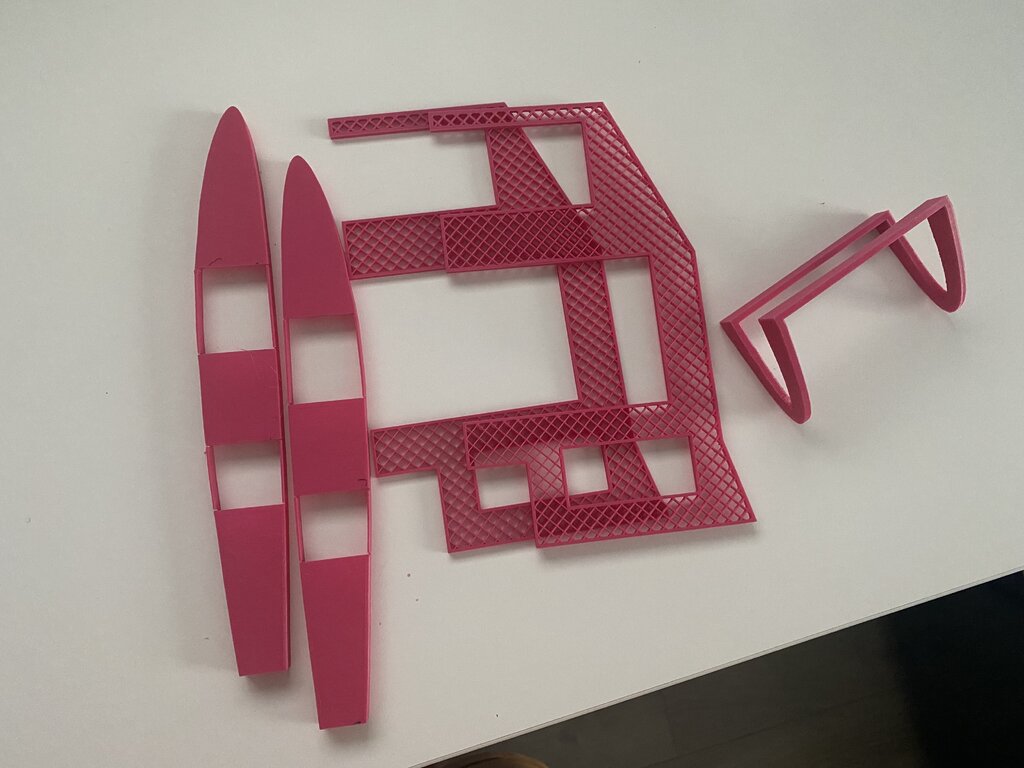

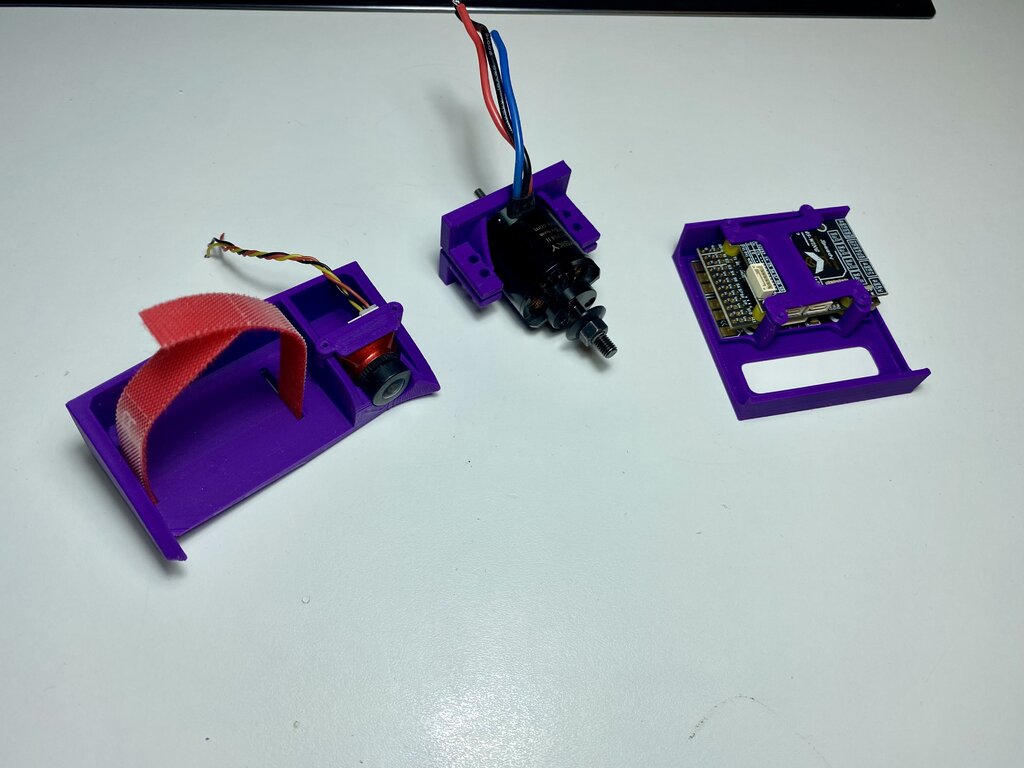

Ja pracę zacząłem od projektu druków 3d. Dzięki temu mogłem przygotować sobe wszystkie wydruki oraz dodatki które pomagają w składaniu skrzydełka









Tak to wygląda na początku:

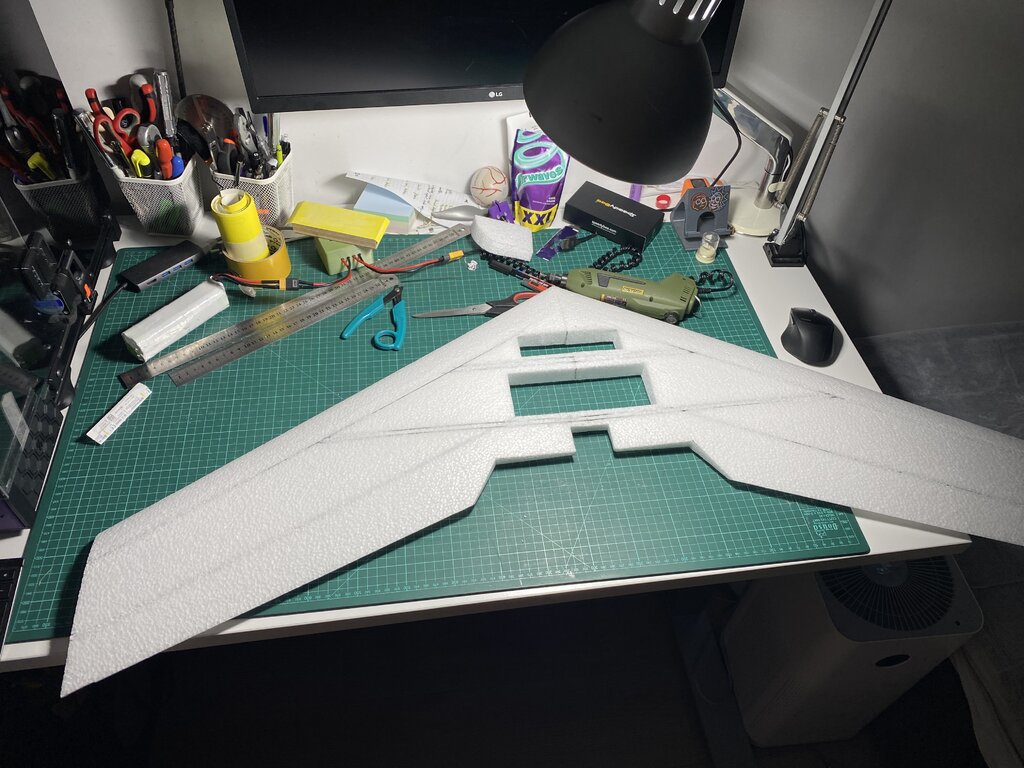

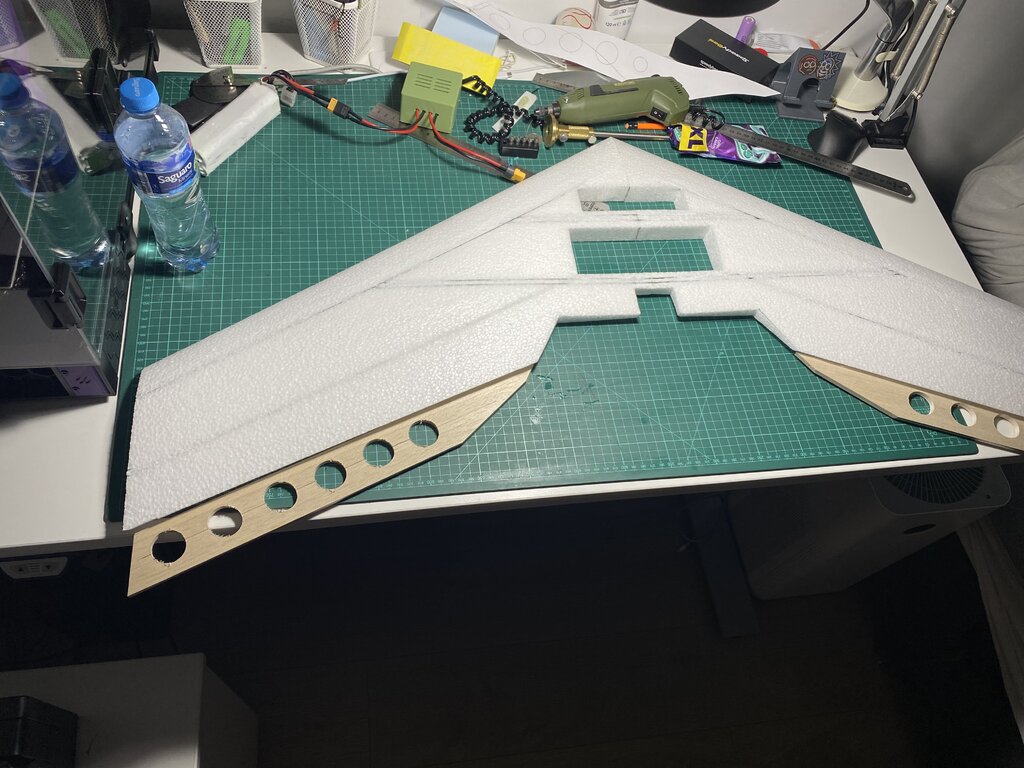

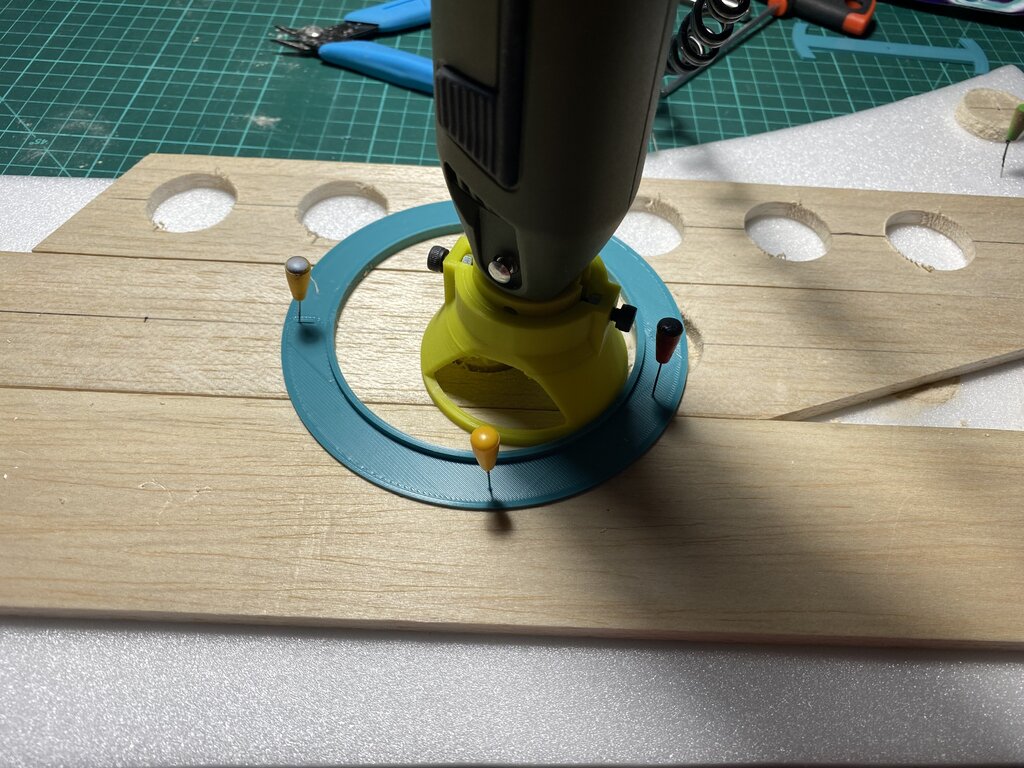

a tu obróbka lotek jeszcze przed ich struganiem





to be continued









[magilla]

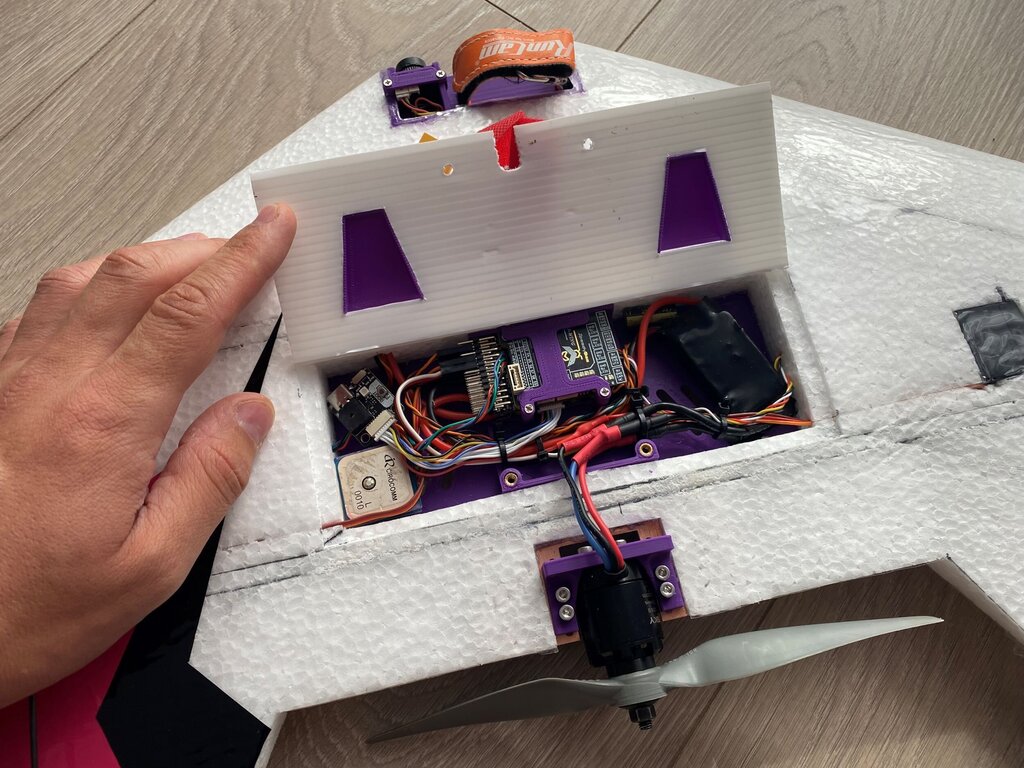

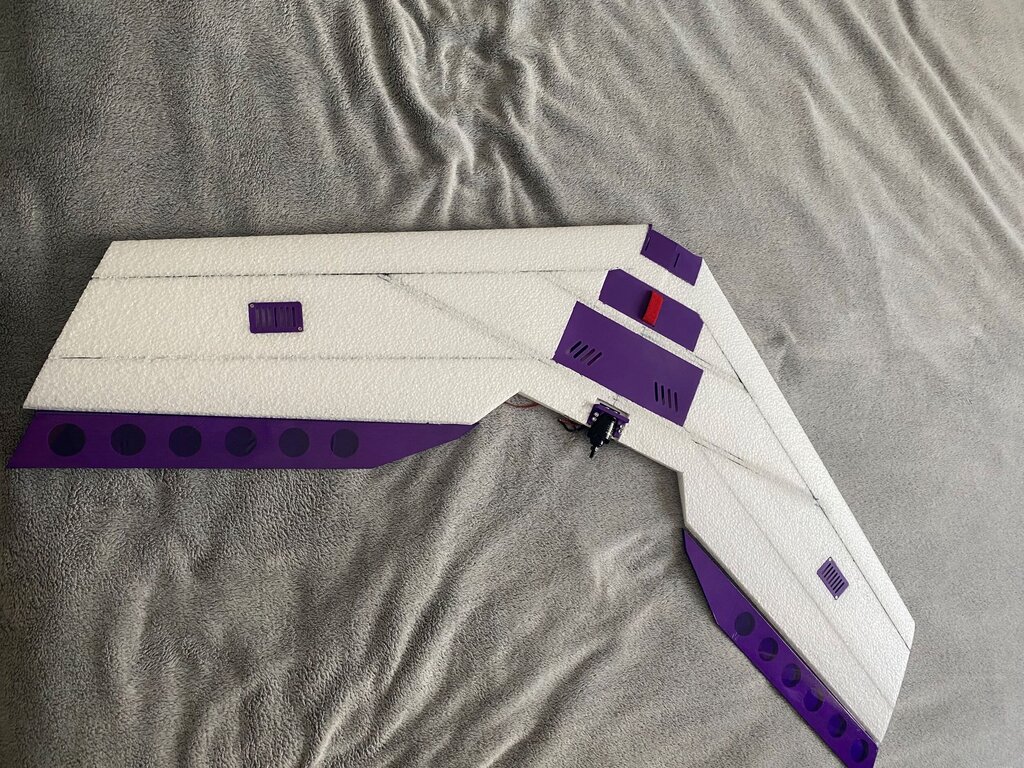

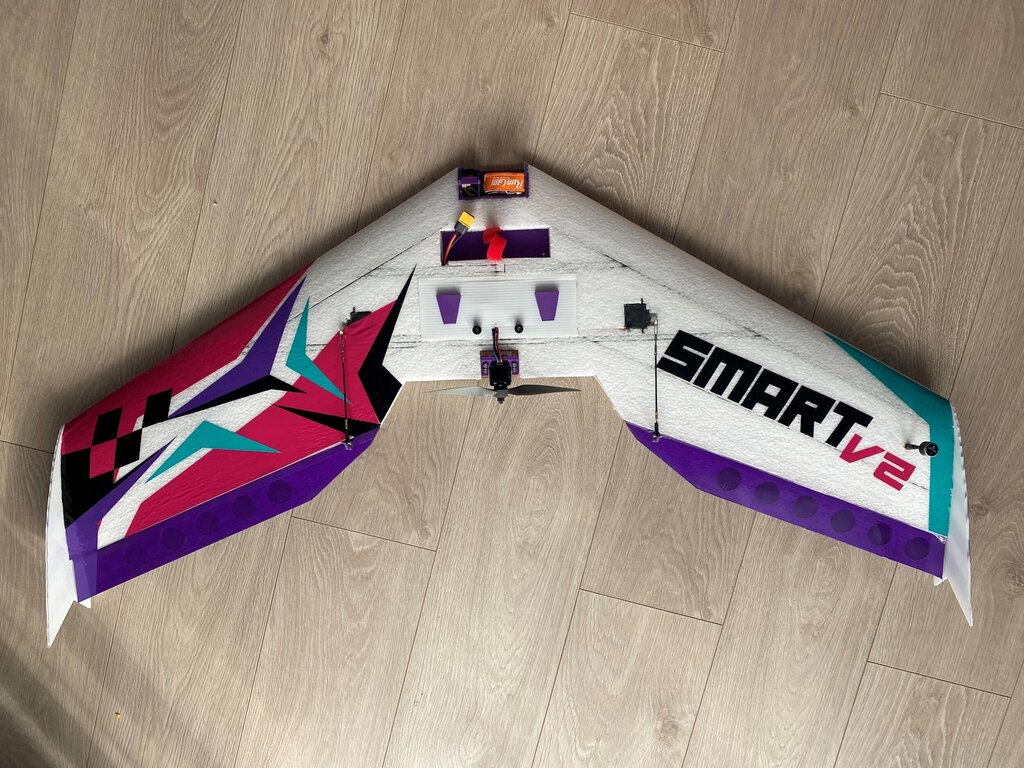

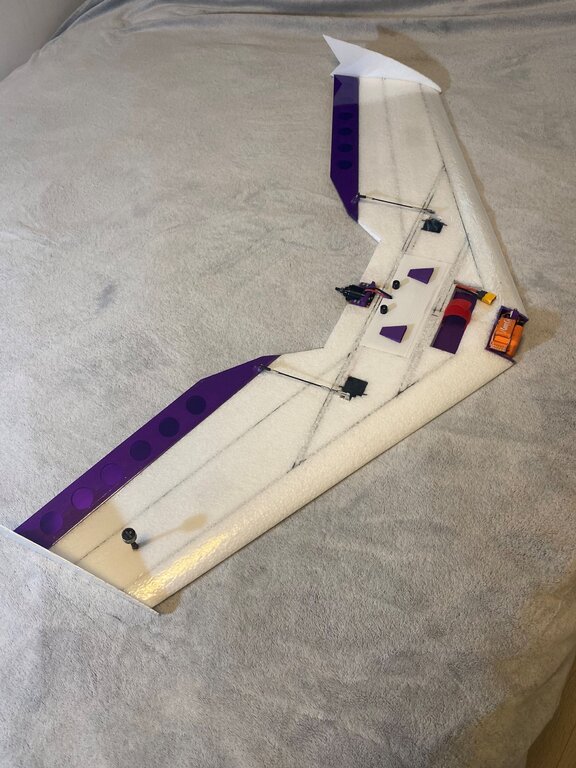

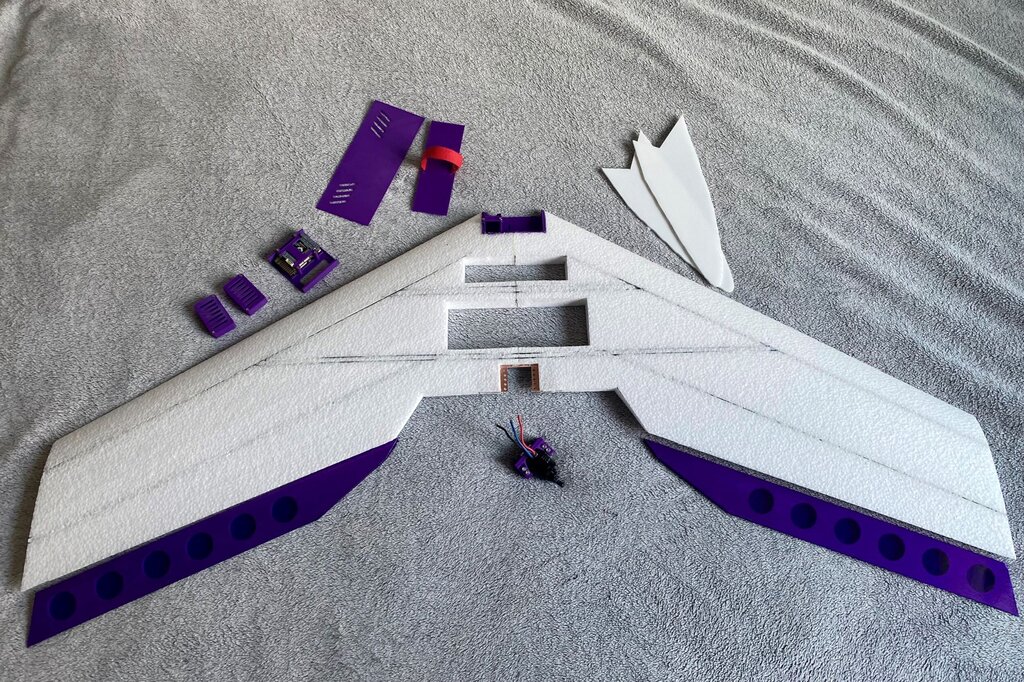

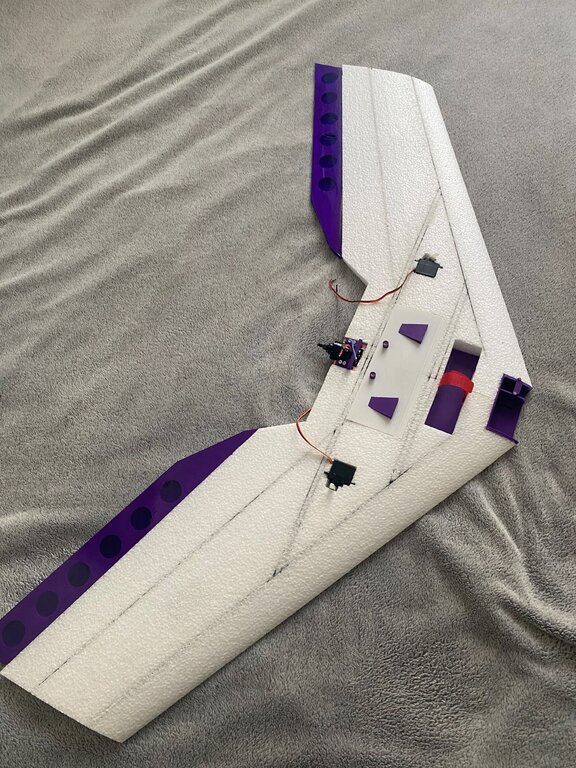

Skrzydlo właściwie gotowe. Zdjęcia pokazują co i jak.



👉Waga gotowego skrzydla z wyposażeniem bez pakietu to 625g. Z pakietem i kamerą runam5 orange będzie jakieś 1100g.



⚙️Wyposażenie które użyłem:

• Motor: SunnySky x2216 1200kV śmigło 8x6 APC
• Esc: HobbyWing 40A
• Bateria: 4S2P zbudowana na bazie VTC5A
• Serwa: Jx PDI1181MG
• FC: SpeedyBee f405 wing z wgranym iNav
• GPS: BN880
• RX: r9mm z ExpressLRSem
• Kamera: Ratel 2
• VTX: TBS Unify HV 800mW
• Antena: narazie lolipop Foxxera ale wleci koniczynka z prodrona













Tu skrzydło już po zalaminowaniu folią 75mic

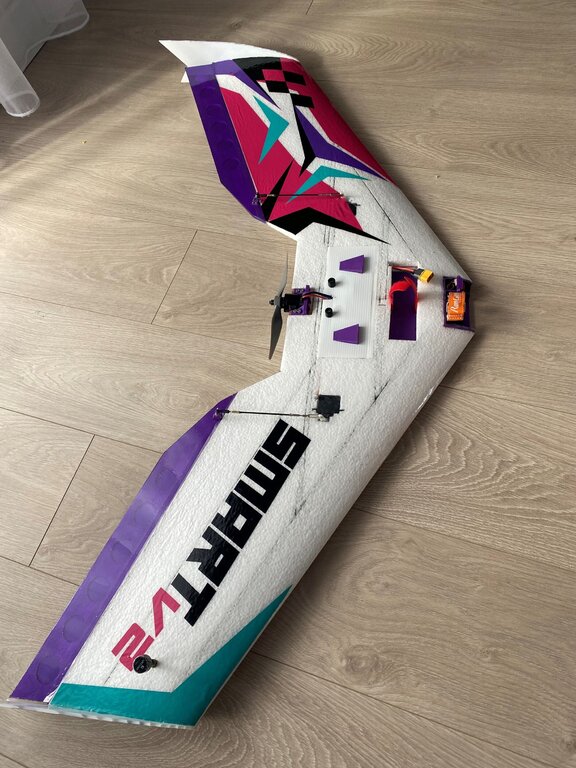

Gotowe:
