PZL P11c 1:7 GP z drukowaną makietą silnika


Rekomendowane odpowiedzi

Opublikowano

Dokładnie, przy odrobinie wprawy nie trzeba mieć sterowanego kółka, żeby sprawnie manewrować modelem na ziemi :)



Maska. Przycinamy na wysokość ok. 94mm:




I gwiazdka z maską:





Z grubsza pasuje. Teraz Saito można schować na dłużej, wstawić Enyę i dopasować makietę silnika. Tymczasem zmieniłem mocowanie pierścienia maski, tak, aby wkręty trafiały pomiędzy cylindry makiety:




Na razie bez osłony silnika:







I osłona posklejana z segmentów:





Wszystko razem:





  • Lubię to 1
  • Odpowiedzi 90
  • Dodano
  • Ostatniej odpowiedzi

Top użytkownicy w tym temacie

Top użytkownicy w tym temacie

Opublikowane grafiki

Opublikowano

Bardzo fajnie to się prezentuje jeszcze tylko brakuje wisienki na tym torcie - kołpak :)

Opublikowano

Dzięki chłopaki!



Piękna robota Marcin a atrapa silnika i maska powala.Nie musisz chyba walczyć z wagą przed sc. :)

Janek, model powinien się wyważyć bez makiety silnika, a z makietą pewnie można będzie aku wrzucić mniej więcej gdziekolwiek, dzięki  :)



Bardzo fajnie to się prezentuje jeszcze tylko brakuje wisienki na tym torcie - kołpak :)

Wisienka będzie taka jak trzeba, choć pewnie nie toczona, jak w Twoim modelu Krzysiek. Raczej laminat  :)



Super wygląda, tylko chyba jeden cylinder trzeba usunąć bo chłodzenia nie będzie ?




Chłodzenie, to jest pewien problem :/ Tomek, wymyśliłem na razie coś takiego, do tego nieco powiększone wycięcie na śmigło. Cylinder makiety zakrywa właściwie tylko pokrywę zaworową. Osłona silnika jest większym problemem, choć powycinałem w niej co się tylko dało. To wszystko pewnie i tak będzie za mało, ale na razie zostawiam to.  W razie czego mam jeszcze kilka pomysłów. W swoim bombowcu też pewnie będziesz przerabiał ten temat, póki co podglądam  :)



  • 2 tygodnie później...
Opublikowano

Centropłat:







Najpierw przód, potem tył - odwrotnie będzie trudniej  :)





Pozostałe żeberka i mocowanie płatów.

Pod nakrętki kłowe dodatkowo dokleiłem skrawki sklejki tak, aby szyjki nakrętek nie wystawały ponad powierzchnię sklejki.

















Opublikowano

Pochwy bagnetów/łączników płata.

Nawijamy na łącznik arkusz papieru na lekko rozwodniony wikol (lub coś takiego) do momentu aż średnica zewnętrzna pochwy osiągnie 16mm.








Po wyschnięciu docinamy lekko nadwymiarowo i korkujemy z jednej strony.








Wklejamy do centropłata.






Krawędź natarcia.







Stelaż do montażu centropłata.





Opublikowano

Ciekawe podejście choć ortodoksi mogą być zniesmaczeni ;)

  • 1 miesiąc temu...
Opublikowano

A mi się podoba, stylizowany trochę na samolot wyścigowy.



Teraz chyba najbardziej upierdliwa i wymagająca uwagi czynność przy budowie modelu - poszycie centropłata. Najpierw trzeba dopasować każdą płaszczyznę. Trzeba zwrócić uwagę na to, aby żeberka na końcówkach były proste a z centropłata nie zrobił nam się romb. Na każdym etapie trzeba kontrolować geometrię. Pomoże w tym stelaż zamocowany na prostej desce. Najpierw zabieramy się do punktowego "przyłapania" dolnego poszycia.




Po wstępnym przeszlifowaniu natarcia i spływu mocujemy centropłat do stelaża i przyklejamy poszycie dolne, potem górne.







Po wyschnięciu kleju zdejmujemy centropłat i obrabiamy co trzeba.






Na tym etapie centropłat waży 150g.

Opublikowano

Oprofilowanie kabiny i centropłata.




Dopasowujemy oprofilowanie centropłata.




Sklejamy i przyklejamy na miejsce.





Przygotowujemy kolejne elementy oprofilowania i przyklejamy. Środkowy element jest z balsy 3mm a boczne z balsy 1,5 mm.



  • 3 tygodnie później...
Opublikowano

Skrzydełka.




Najpierw budujemy klatki serw. Wycinamy odpowiednie wycięcia i składamy uważając aby nie zbudować dwóch prawych, lub lewych.




Miejsca gdzie będą wkręty wzmacniamy skrawkami sklejki.




Składamy skrzydła.




Listwę przylotkową przyklejamy do dolnego pasa poszycia o szerokości 25 mm tak aby tworzyły literę L. Przyklejamy do skrzydła kontrolując geometrię.




Wklejamy kołek  pozycjonujący, pochwę łącznika ze sklejkową zaślepką i sprawdzamy dopasowanie skrzydła do centropłata.





Przyklejamy dolne elementy poszycia.





Przygotowujemy listwę o wysokości 11m, która zapewni właściwe zwichrzenie geometryczne skrzydła.




Podkładamy ją pod listwę przylotkwą i całość mocujemy na prostej desce montażowej.




Przyklejamy górną część poszycia. Tylny pas tym razem ma szerokość 19 mm i jest doklejony na styk do wystającej listwy przylotkowej tak samo jak keson na zdjęciu poniżej.


  • Lubię to 1
Opublikowano

lotki




Ze skrawka balsy 6mm wycinamy trójkątne końcówki lotek






W miejscu mocowania dźwigni wklejamy wzmocnienia. Ja je zrobiłem ze skrawków balsy 6mm. Całość szlifujemy.





Przyklejamy górną część lotki i obrabiamy całość.





Pasujemy do skrzydełka.


  • 2 tygodnie później...
Opublikowano

Dzisiaj odwiedziłem fort Swoszowice w Krakowie, gdzie znajduje się kilka szczątków PZL-ki.

Z góry przepraszam za wpis nie dotyczący tematu.
















Oraz elementy poszycia kadłuba i śmigła z rozbitego samolotu:




  • Lubię to 1
Opublikowano

Dzięki Piotrek za kilka fotek wykopków. Może i OT, ale ja lubię wykopki, to są kawałki z bagażem historii :)

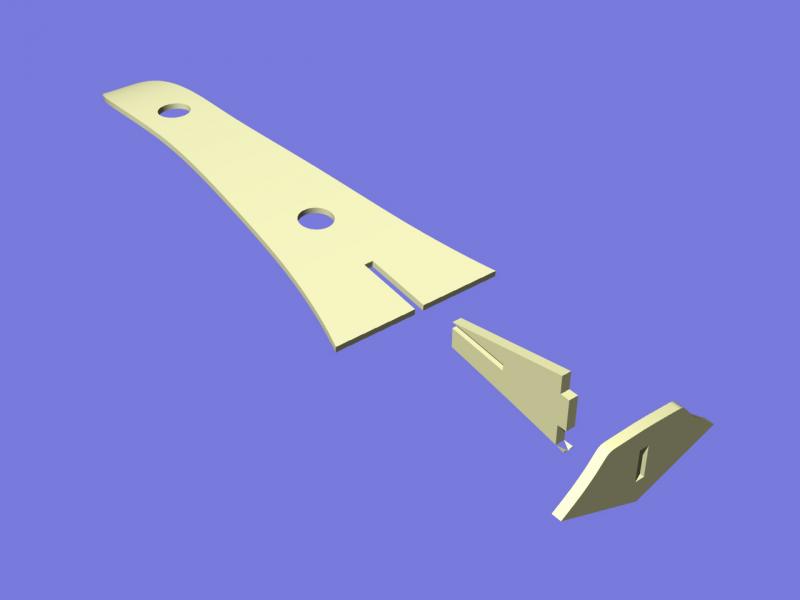

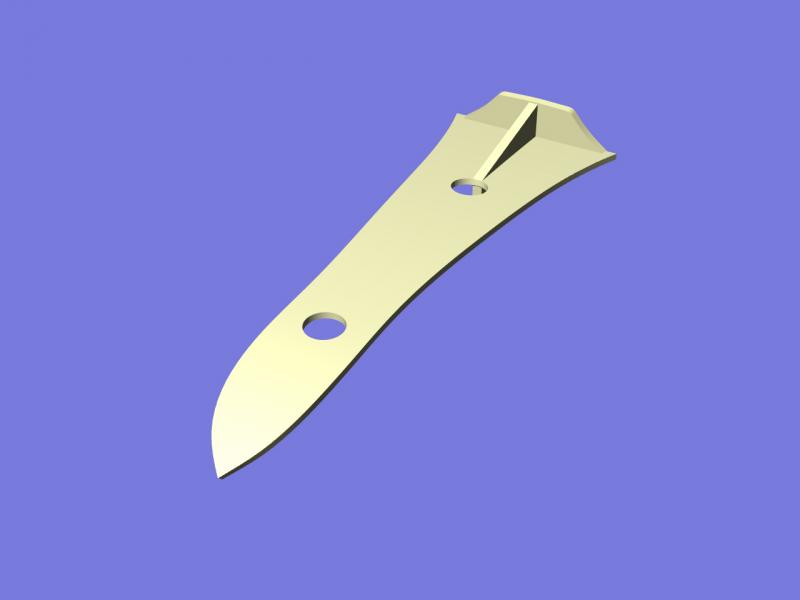

Zastrzały zrobiłem z aluminiowych profili amerykańskiej firmy K&S o przekroju kroplowym. Końcówki zrobiłem z pasków duralowej blachy 1,5 mm. Jedno z drugim zakołkowałem dla pewności. Mimo, że centropłat może sprawiać wrażenie solidnego, to przypominam, że zastrzały w tym modelu przenoszą obciążenia i należy im poświęcić nieco uwagi.








Model jest już kompletnie wyposażony i poskładany. Całość (model, serwa, aku, odbiornik, końcówki popychaczy, dźwignie, itp.) bez folii waży 2050g i wyważa się kilkanaście milimetrów przed środkiem ciężkości przewidzianym do oblotu. Wygląda to optymistycznie. Myślę, że oklejony i gotowy do lotu model (bez paliwa) nie przekroczy 2250g.




  • Lubię to 1
  • 3 tygodnie później...
Opublikowano

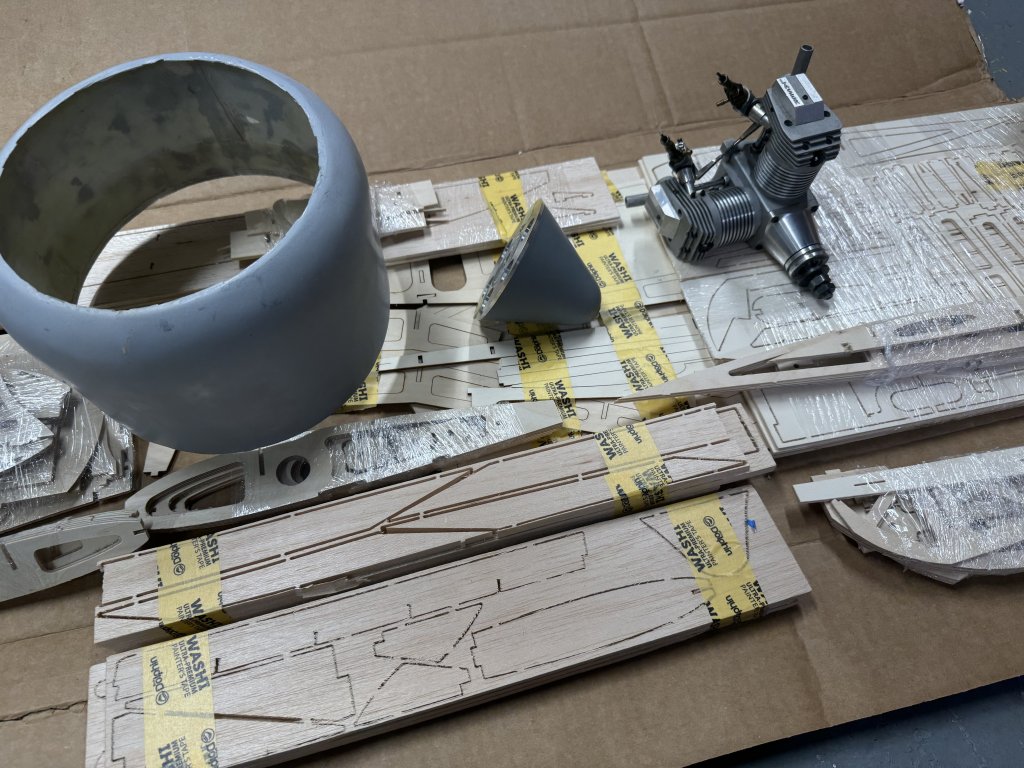

Niestety sam mam ten problem :/ Zacząłem robić kopyto, żeby zrobić go z laminatu, ale planów uzupełnienia zestawu nie ma.
