Uroczystości rodzinne odprawione, wesela odbyte, można trochę podłubać przy łodzi !  :)

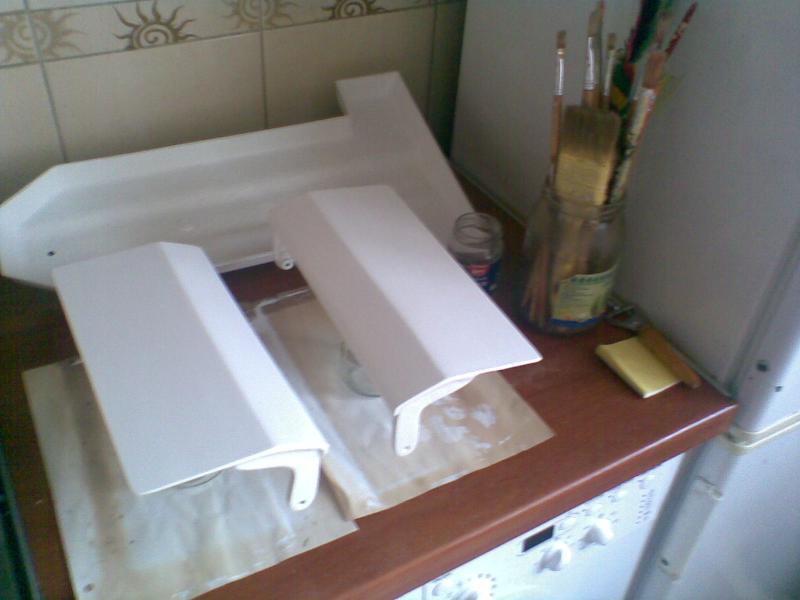

Finalizowanie produkcji pokryw komór do zanęty.




Opublikowano (edytowane)

Trochę dłubania - wzmocnienie tulei prowadzącej oś steru, łoża silnika oraz wstawienie 4 wzmocnień  ograniczających drgania i rezonans kadłuba. -_-

Wzmocnienia kadłuba stanowią też przedział akumulatorowy, ograniczający ich przypadkowe wzdłużne przesunięcie. Dodatkowo  zostaną tam zamontowane pianki amortyzujące i ustalające położenie akumulatora.

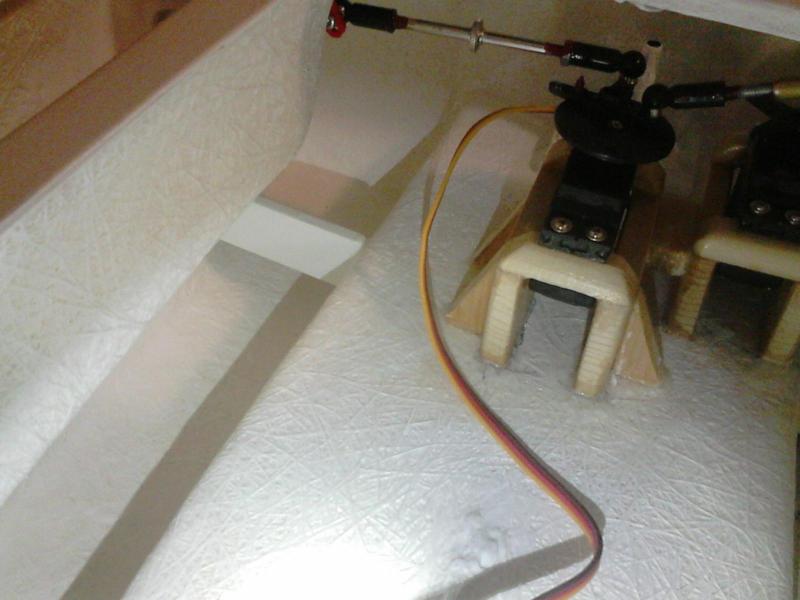

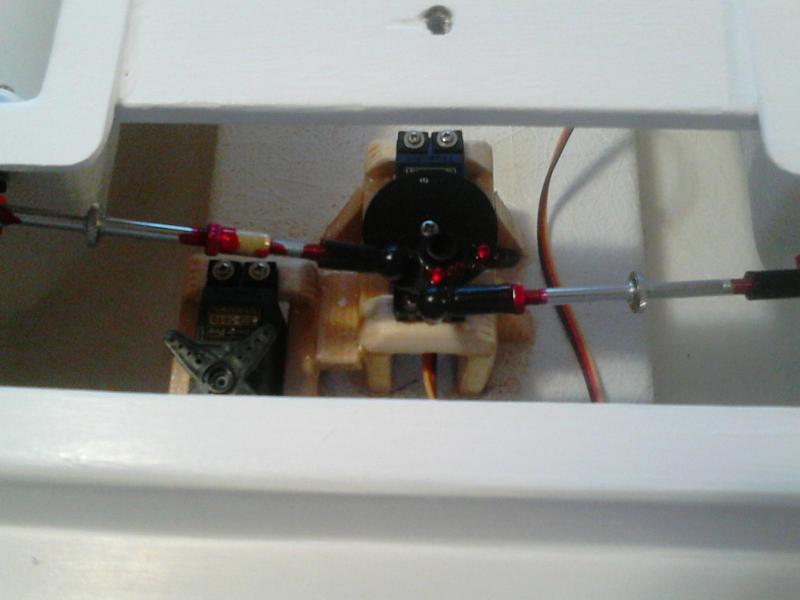

Regulacja i zabezpieczenie mechanizmu podnoszenia pokryw komór ładunkowych.





Edytowane przez kaszalu
Opublikowano (edytowane)

To i dłubię w wolnej chwili !  :)

Tym razem zabudowa wnętrza kadłuba konstrukcją usztywniająco - podtrzymującą .

Kadłub jest duży i wykonany z mocnego laminatu, jednak bez usztywnień długie powierzchnie denne na pełnych obrotach silnika wpadały w lekki rezonans i zwiększa się głośność napędu ( jak w pudle rezonansowym gitary) - więc  usztywniłem i problem się skończył.

Wlaminowanie wzmocnienia i usztywnienia płetwy kilowej prowadzącej wał śrubowy między  kadłubami  - 2 warstwy taśmy szklanej szer 50 mm na Epidianie 53 z utwardzaczem PAC ( mocne i elastyczne) .

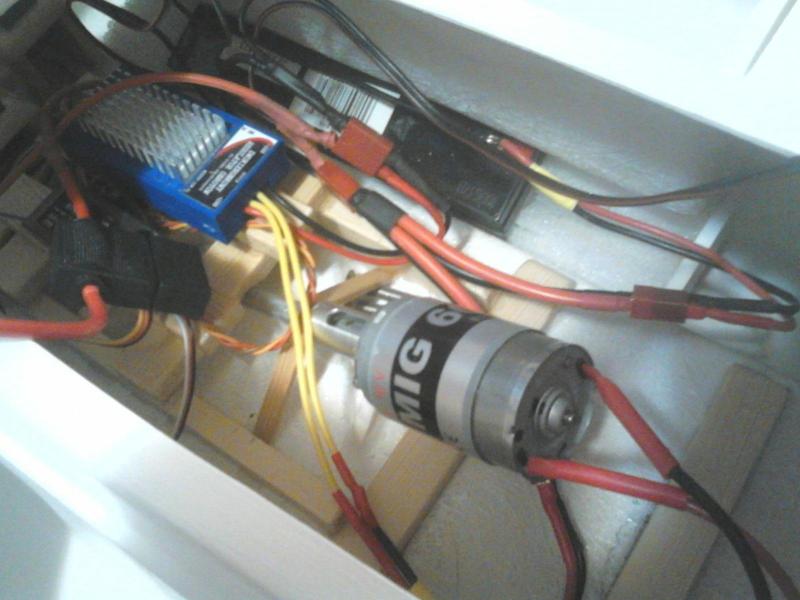

Podłączenie części "flaków" , radio Radiolink 2,4 GHz i oczywiście nie wytrzymałem - próby stoczniowo - wannowe !!  :P

Trzeba powiedzieć że na mosiężnej, 3 - łopatowej śrubie Raboesch fi 50  "ma kopa" zarówno naprzód jak i wstecz  z czego się cieszę !! B)

"Kop" nie musi być zawsze wykorzystywany, ale w sytuacjach awaryjnych często się przydaje ... :rolleyes:

Reszta na fotkach, jest też film ale nagrał się telefonem w jakimś dziwnym formacie i muszę go przetłumaczyć na zrozumiały format - będzie trochę później !!












Edytowane przez kaszalu
Opublikowano

Odpalam kuchnię i stawiam patelnię , panierka czeka . . .

A na poważnie , w tytule jest jak byk , mała łódka zanętowa , a ledwo się mieści w wannie  :)

  • Lubię to 1
Opublikowano

Pamiętam te wielkie smoki  :)

Mam taką motoróweczkę , coś koło 1,2 m i zastanawiam się czy taki napęd jak u Ciebie , razy dwa , da radę i będzie frajda z pływania.

Opublikowano (edytowane)

Zależy jak szybko chcesz Krzysztof pływać - jeżeli w ślizgu to niestety moc za mała !!  :)

Jeżeli wolno i statecznie to dadzą radę - zanętówki pływają wolno, tam nie chodzi o bicie rekordów tylko skuteczne wywiezienie ładunku i powrót do brzegu.

Dzisiaj sprężyłem się i pociągnąłem prace dalej .

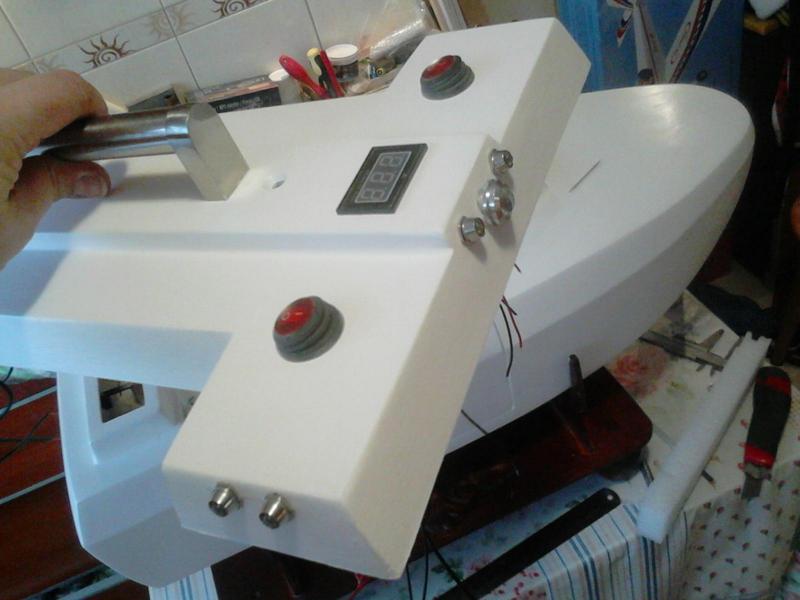

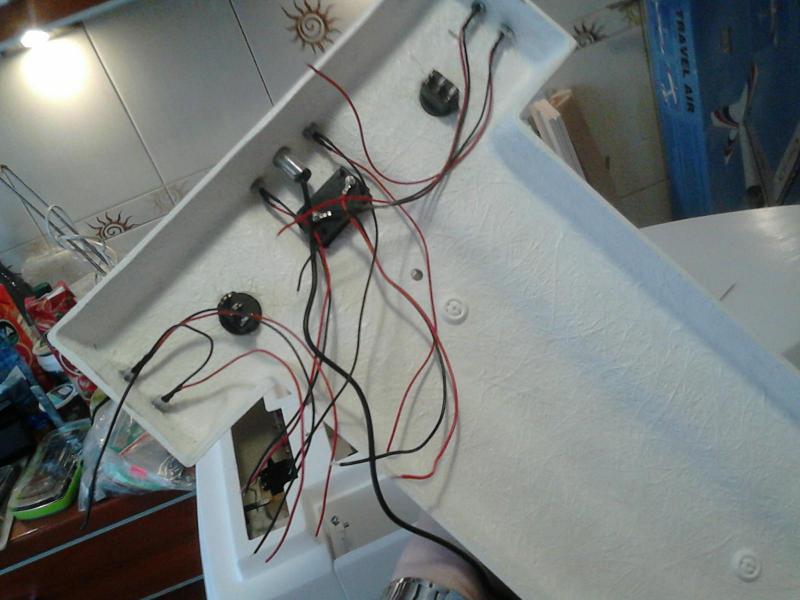

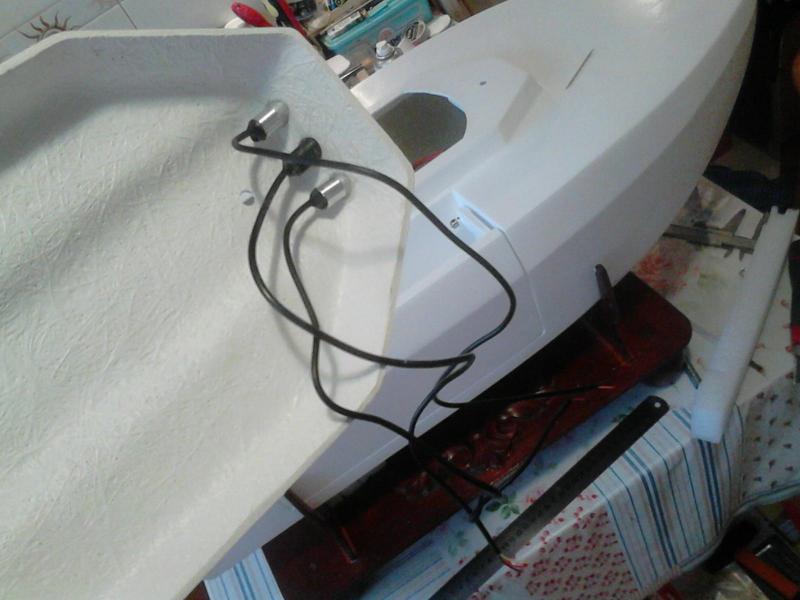

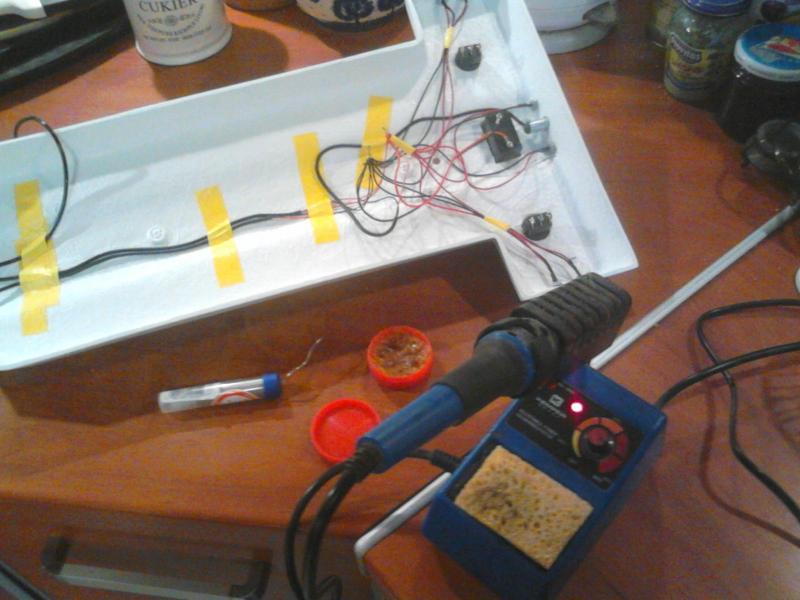

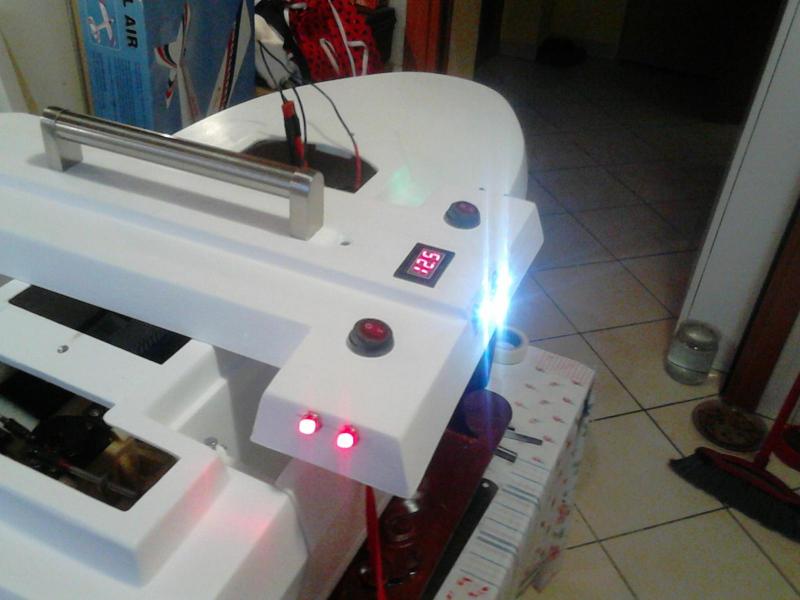

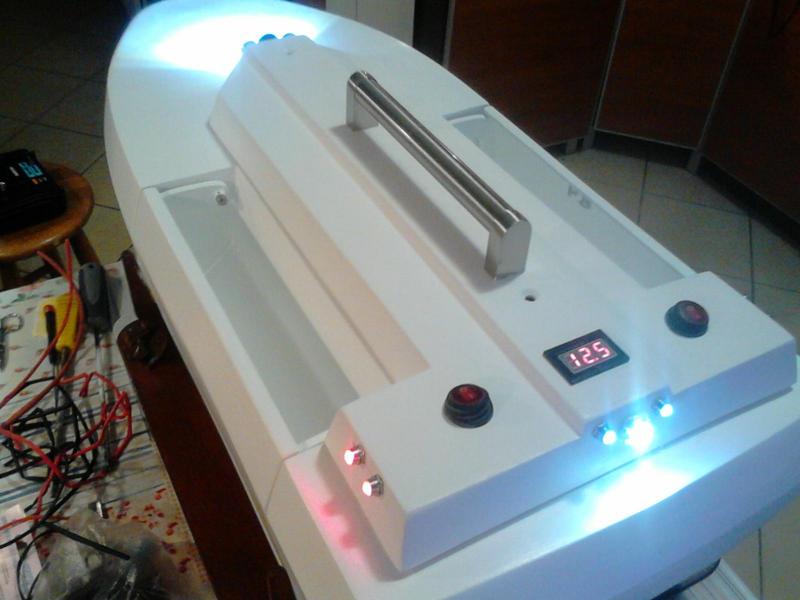

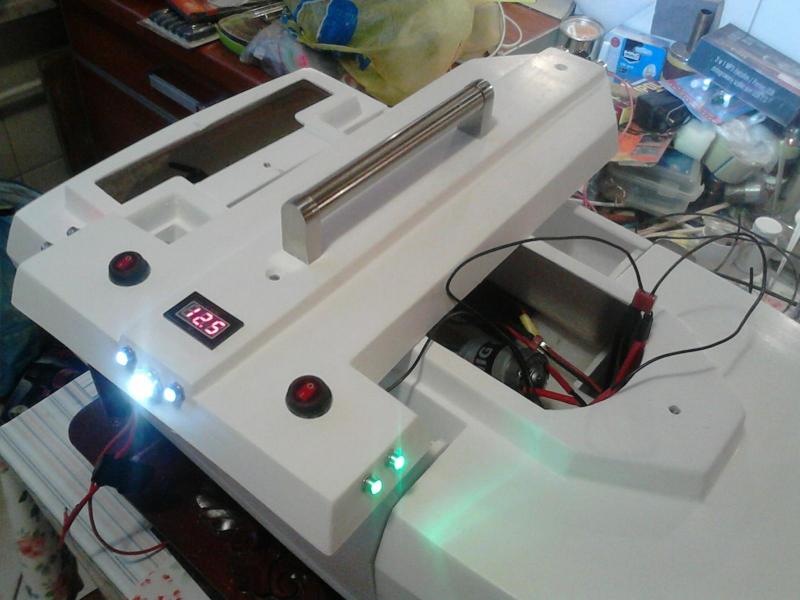

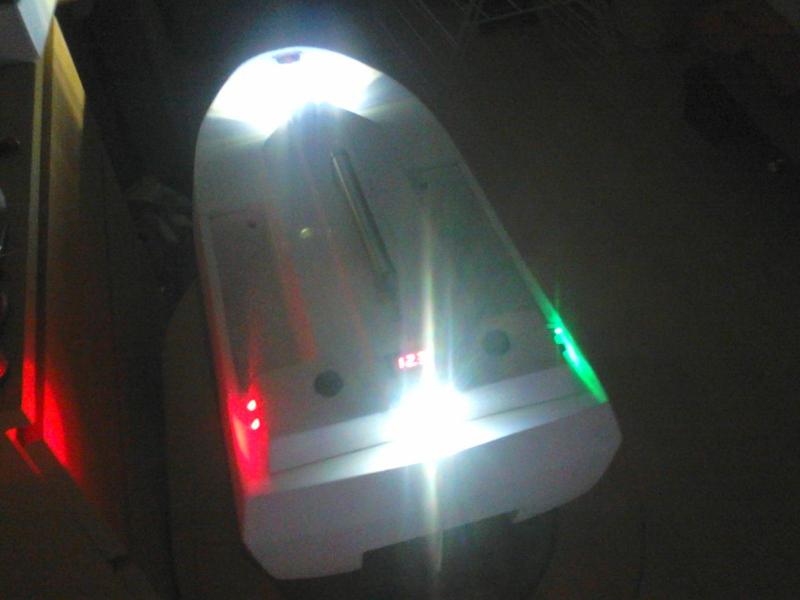

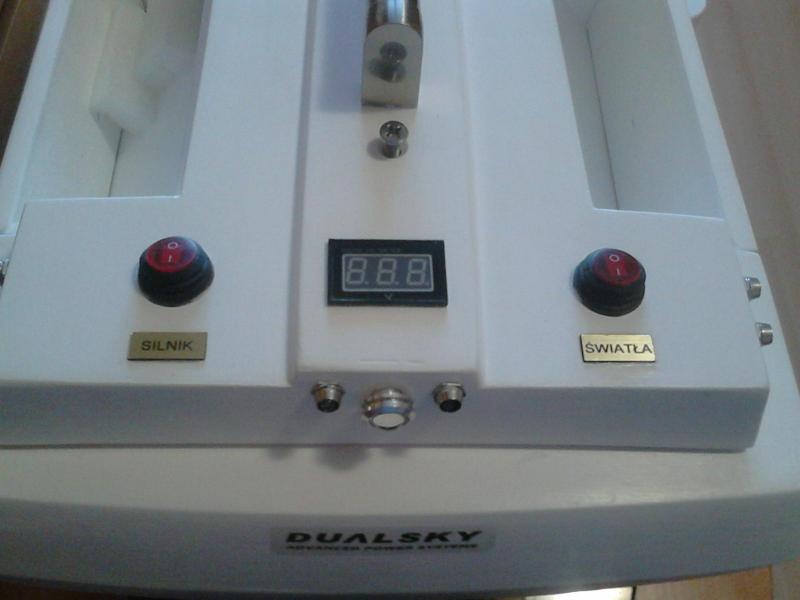

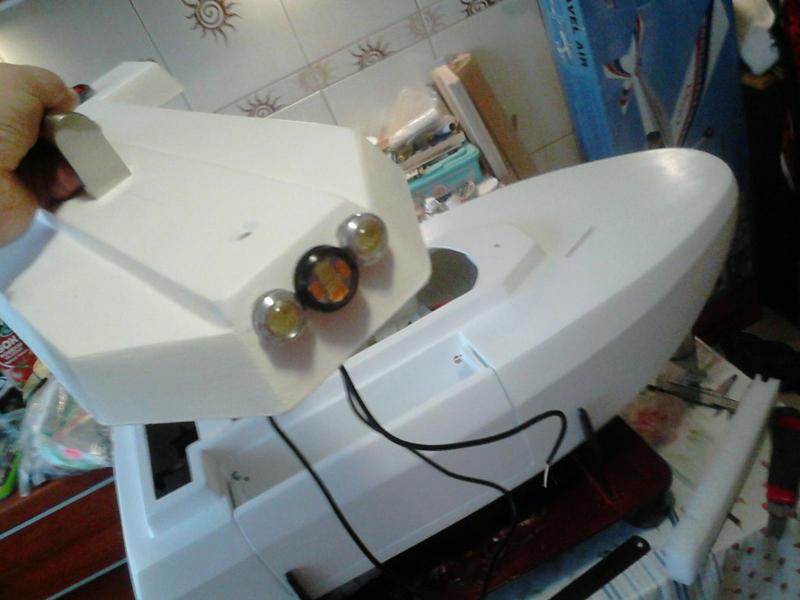

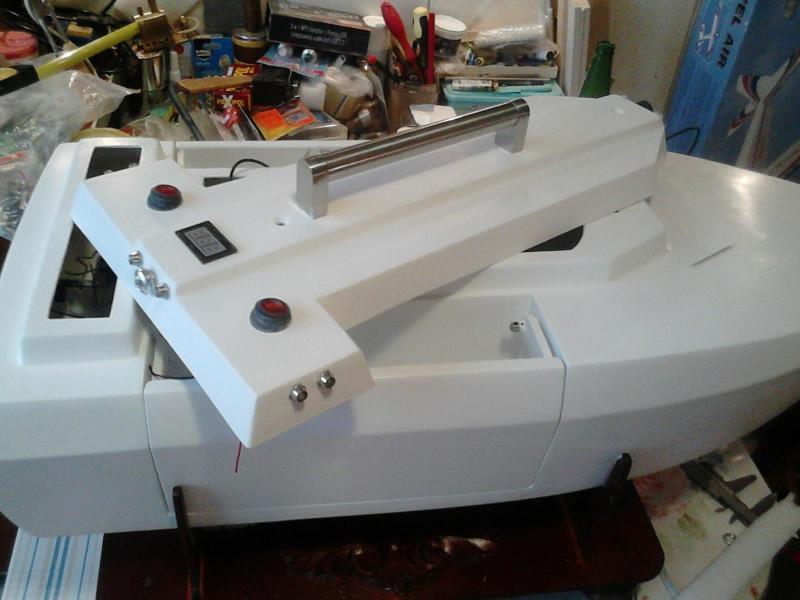

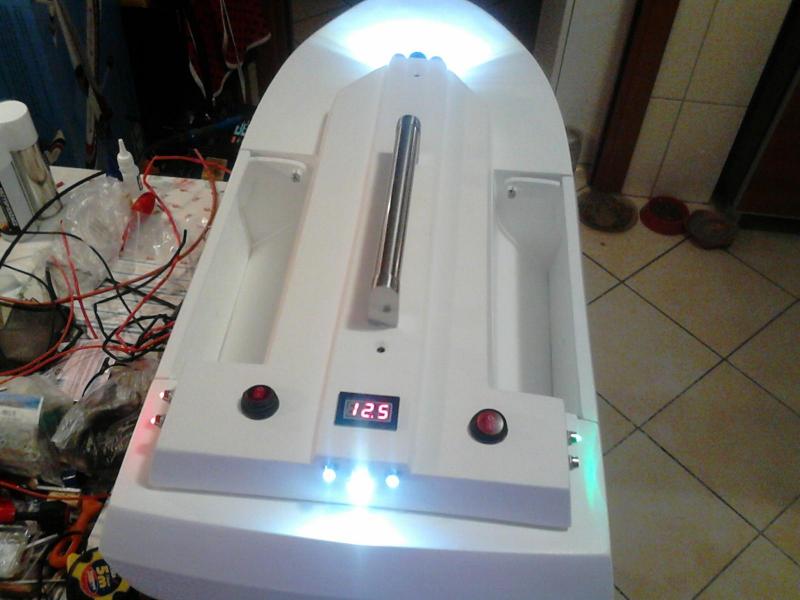

Zamontowane oświetlenie, wykonana instalacja elektryczna do wyłączników zasilania napędu i oświetlenia, zainstalowane serwo do sterowania załączaniem reflektora głównego.

Wykonane próby funkcjonalne i regulacja klap wyrzutu zanęty oraz RC.

Reszta na fotkach i i filmie ( będzie trochę później bo się przetwarza )  !!  B)














Edytowane przez kaszalu
Opublikowano

Ta "herbatka "  to owocowa ?  :rolleyes:

Mam świadomość , że moc to prędkość , że moc to koszty . . . . pomysł jest taki jak w kutrze pościgowym Batory.Dwa silniki marszowe i silnik do prędkości maksymalnej , tzw pościgowej.Czyli dwa silniki szczotkowe klasy 700 - 800 i bezszczotka czyli BLDC , na środku .

Mam tylko obawy że napęd będzie ździebko , przekombinowany. A koszty będą podobne jak jeden mocny BLDC i regulator do niego.

Opublikowano (edytowane)

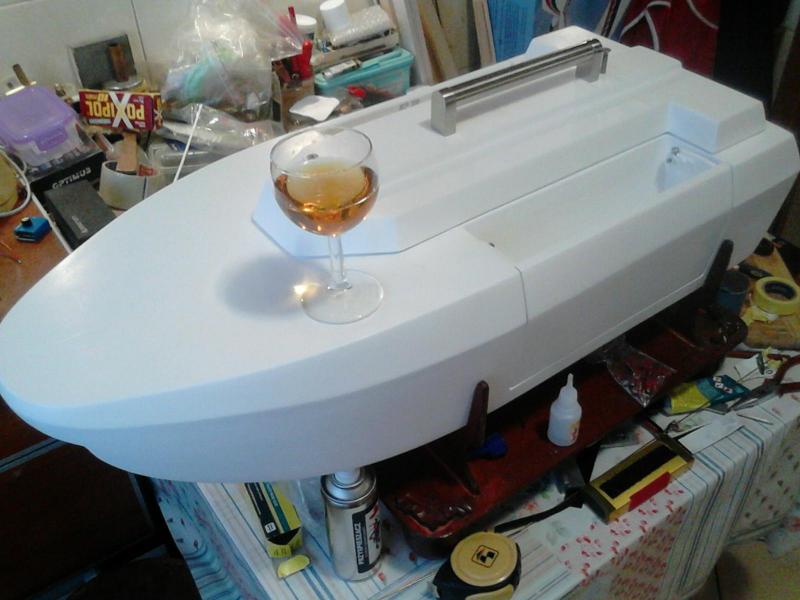

Herbatka a jakże - owocowa, leżakowana w dębowej beczce Cesarza Francuzów - to coby się "zanętówka"  nie rozeschła w eksploatacji  !! :P

A wracając do Twojego pomysłu - ja bym już raczej nie mieszał głównych  napędów szczotkowych z bezszczotkowymi w jednym kadłubie  - to ci tylko mocno skomplikuje układ sterowania i elektryczny .Trzeba się raczej zdecydować na jeden system i w nim szukać odpowiedniego rozwiązania . Specjalnie finansowo na "flakach" przy takiej mieszance nie zaoszczędzisz, skomplikujesz sobie układ a wtedy łatwiej o awarię i koszty dodatkowe.

W tym dziale w kilku wątkach były już dyskusje o doborze napędu do ślizgów i innych łodzi - generalnie tak jak skonstatowałeś "moc to prędkość , moc to koszty" ....

 Trzeba znaleźć złoty środek !  :)

A ta łódka to w oryginale ślizgacz czy "spacerówka" ?

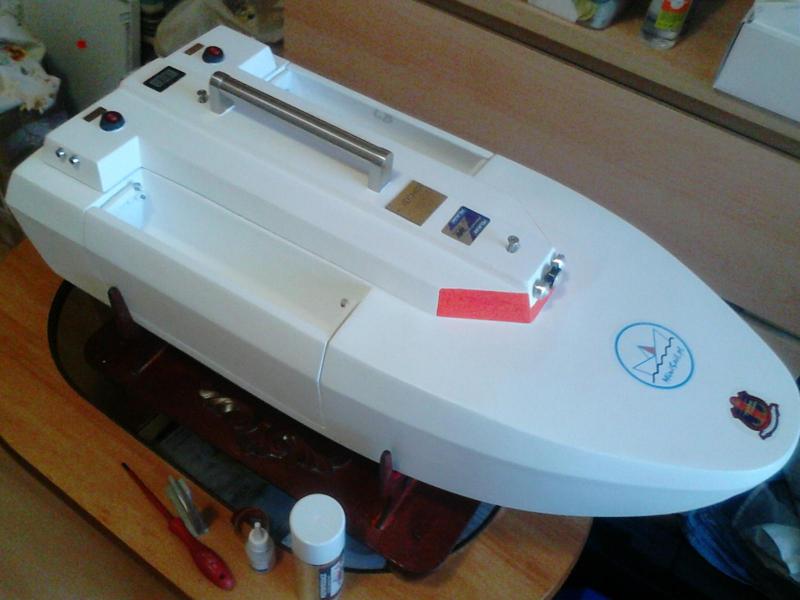

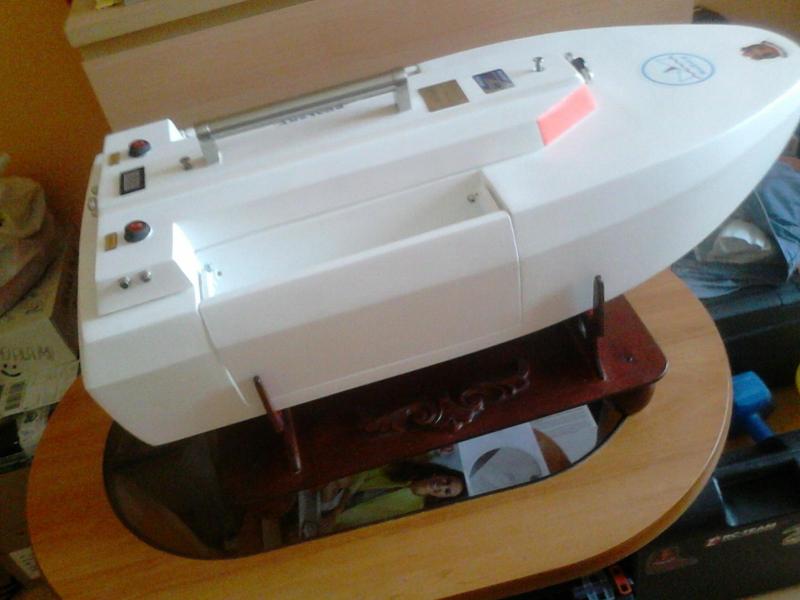

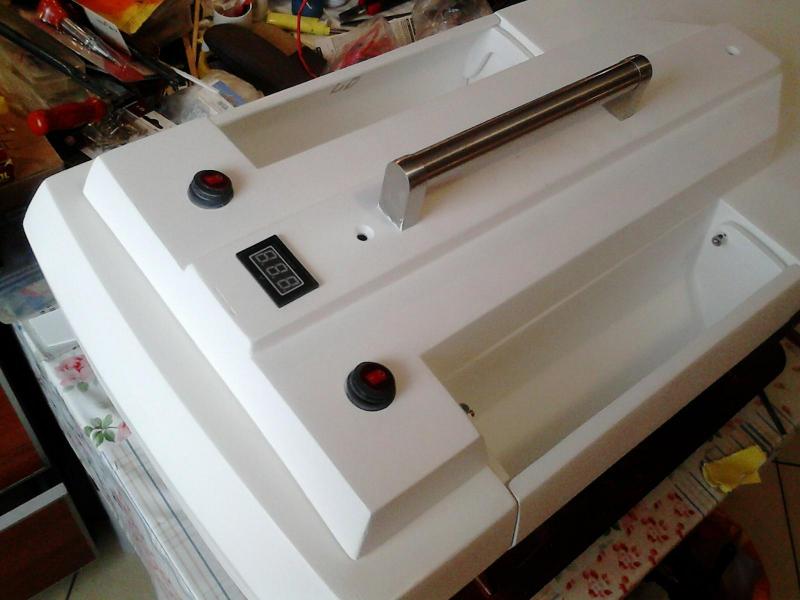

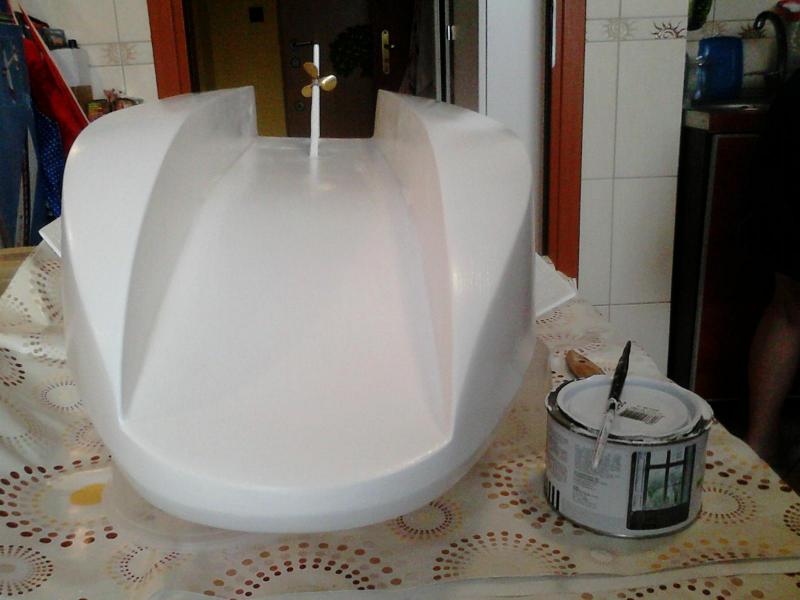

W zanętówce drobne poprawki malarskie i przygotowania do wodowania na jeziorze.

Kolor "cały biały" zgodnie z życzeniem armatora - chodzi o widoczność na wodzie w nocy !  B)



Edytowane przez kaszalu
Opublikowano

A ta łódka to w oryginale ślizgacz czy "spacerówka" ?








Takie  " coś " , nazywa się Tracker i nie mogę w necie znaleźć  żadnych danych

Opublikowano

Dobra robota, efektowna i funkcjonalna.

Mała uwaga: gdyby ścianki tunelu zrobić wypukłe, to byłaby dysza i prędkość przepływu nieco by wzrosła lub obroty spadły.

Opublikowano (edytowane)

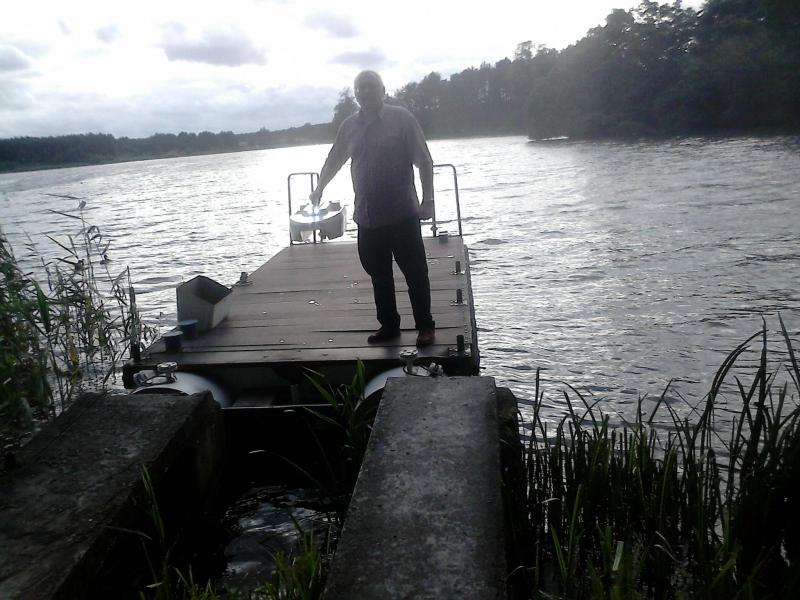

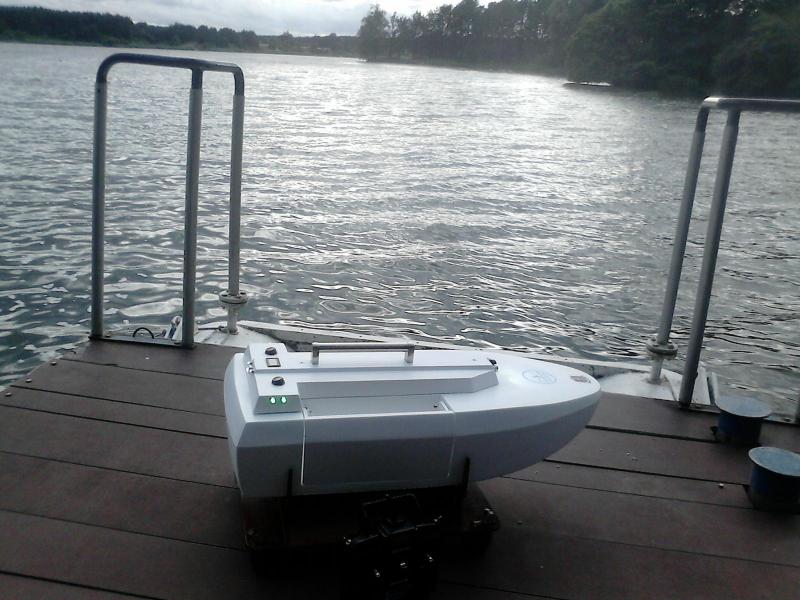

Udało się dzisiaj przetestować zanętówkę na dużym akwenie - zalew koronowski Pieczyska .

Warunki dość sztormowe, wiało, falowało, ale łódeczka daje dobrze radę !!

Jest sterowna, zwrotna  i mimo fali i wiatru dobrze trzyma kurs. :)

Wszystkie systemy działają prawidłowo !

Po pływaniu w środku sucho !

KIlka zdjęć, filmik za chwilę bo się konwertuje !

Jestem zadowolony - zobaczymy jak będzie zadowolony armator  !! B)




Edytowane przez kaszalu
×
×
