Mała łódka zanętowa, czyli jak dorwać karpia !

[kaszalu]

Łódka z założenia ma być BARDZO ODPORNA NA BRUTALNE TRAKTOWANIE ( laminat naprawdę solidny !!)  , ładowna, stateczna. skuteczna i prosta jak budowa cepa - kuzyn nie jest modelarzem i niektóre nasze "finezyjne" rozwiązania techniczne mogą mu tylko przeszkadzać ( patrz wyżej w temacie  na jej starszą siostrę !!   ). Obsługa ograniczona do minimum " włącz - wyłącz- ładuj - pływaj- zanęć- umyj ( z węża...   ) i do następnego razu bez zawracania gitary ".

Wał giętki równoległy do dna kadłuba rozważałem, ale ponieważ to nie ma pływać szybko tylko sunąć  "powoli do celu" a akurat miałem pasujący wał i śrubę to tak zostało..

Osłonę "przeciwzielskową" zrobię, tylko zastanawiam się nad koszem z prętów lub osłoną z blachy perforowanej dość dużymi otworami ...... co Koledzy myślą i radzą w temacie ?

Edytowane 12 Kwietnia 2019 przez kaszalu

[elpazo]

Andrzej ze szprych rowerowych polutuj kosz i będzie ok a oczka sam dobierzesz z bocznymi komorami już moja trzy lata jest na tapecie i nie ma kiedy taczki załadować a ma być kombajn sumowo karpiowo sandaczowy

[kaszalu]

OK - pomyślę !

Myślałem wprawdzie o drucie mosiężnym fi 2 na kosz, ale może za miękki...

Szprychy chyba faktycznie twardsze i sztywniejsze lepiej to zabezpieczą !!

Dzięki za inspirę !!

Ps.

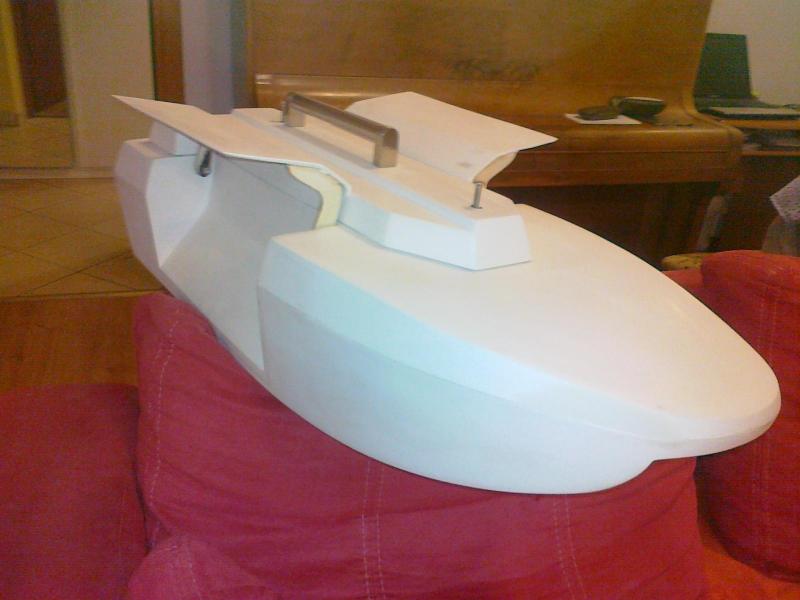

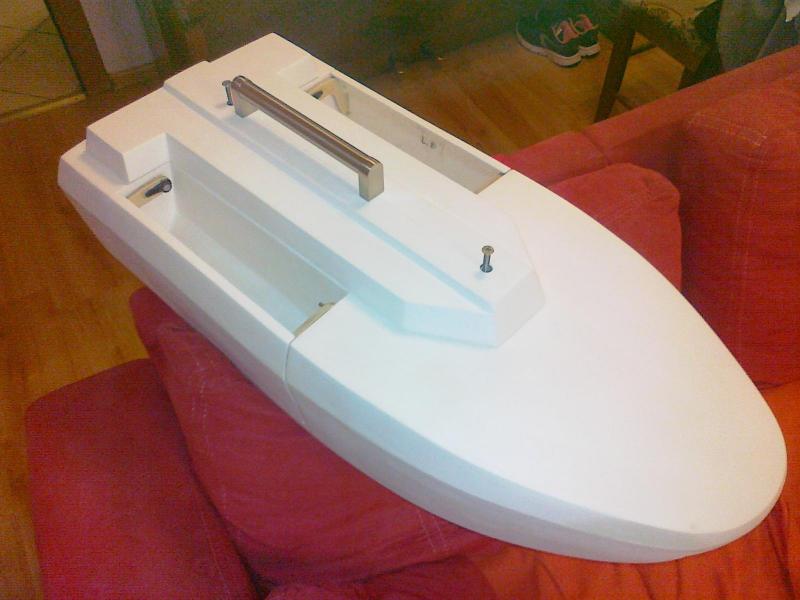

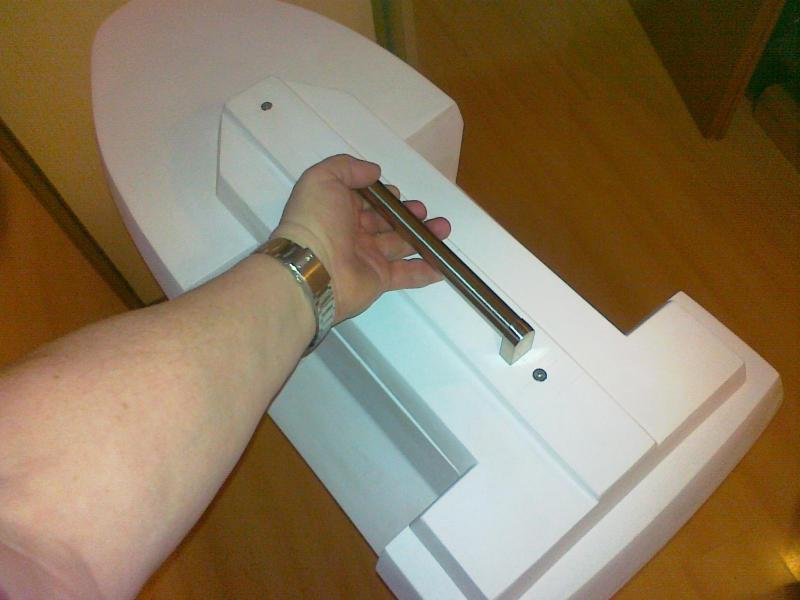

Skręciłem "walizkę" ....

Edytowane 15 Kwietnia 2019 przez kaszalu

[kaszalu]

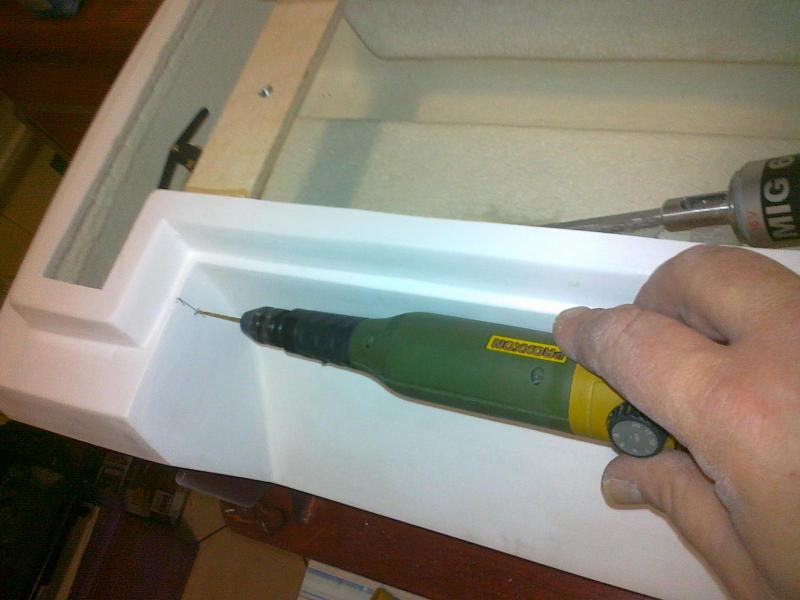

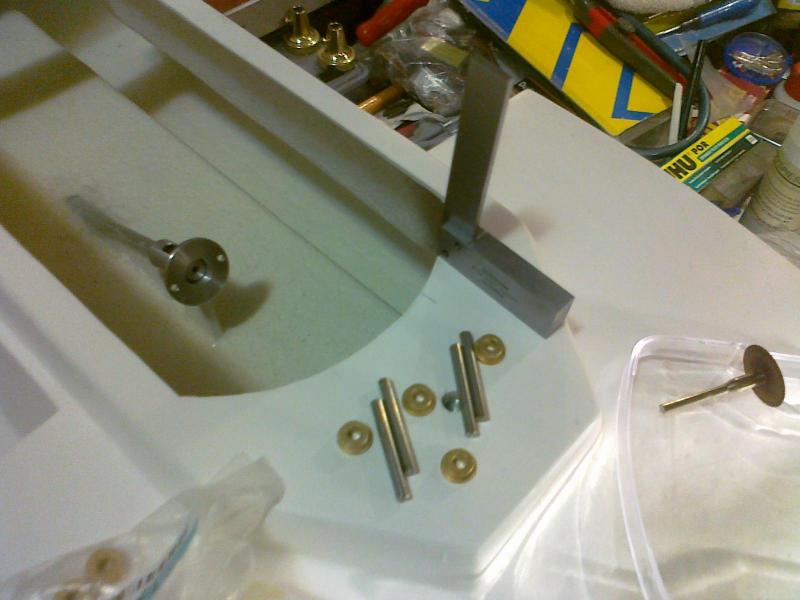

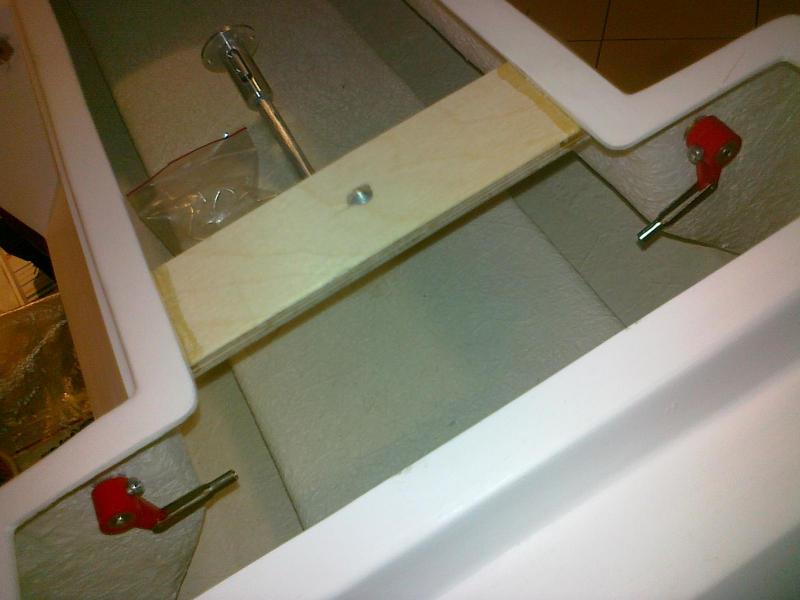

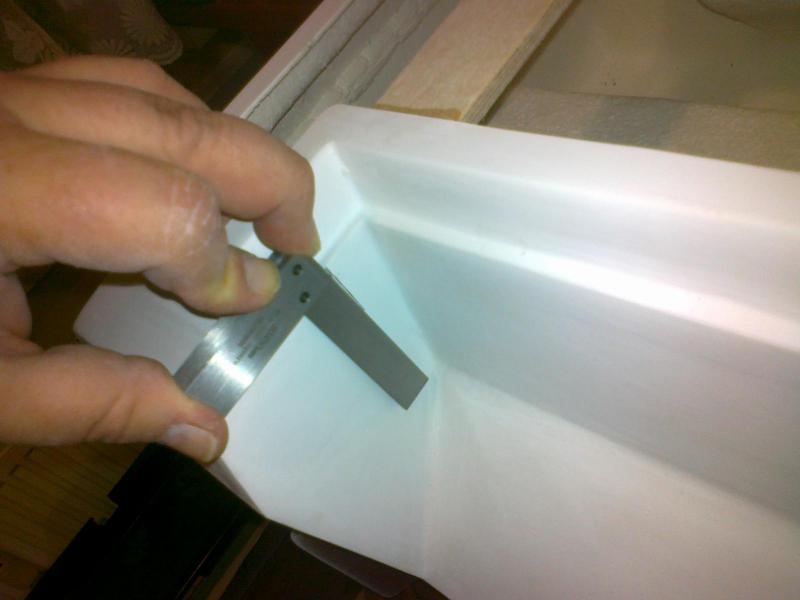

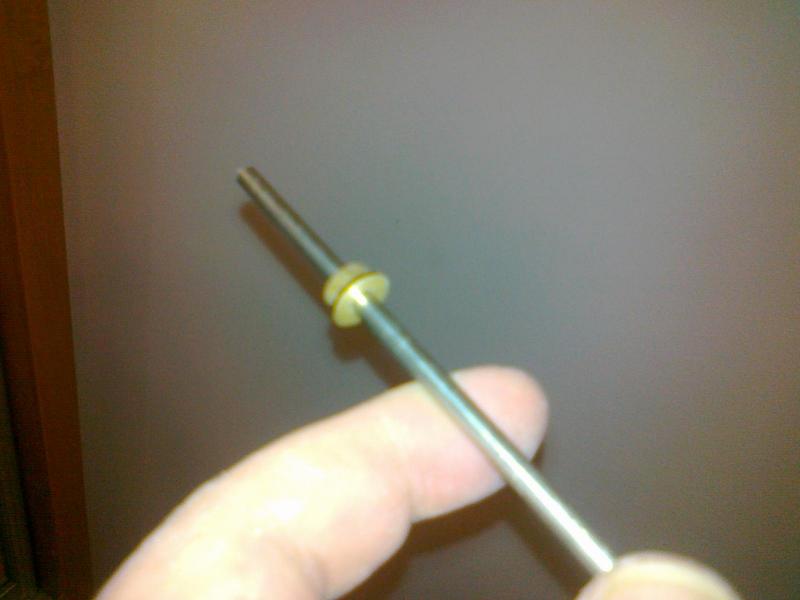

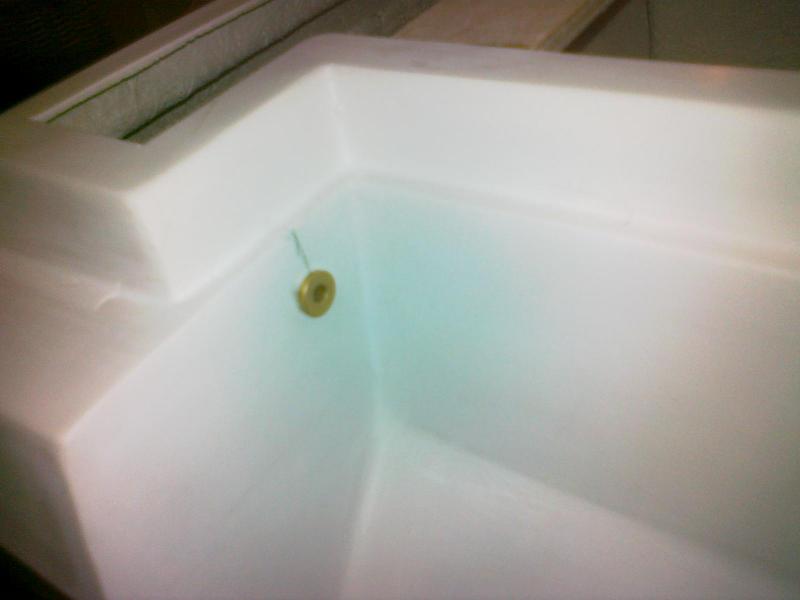

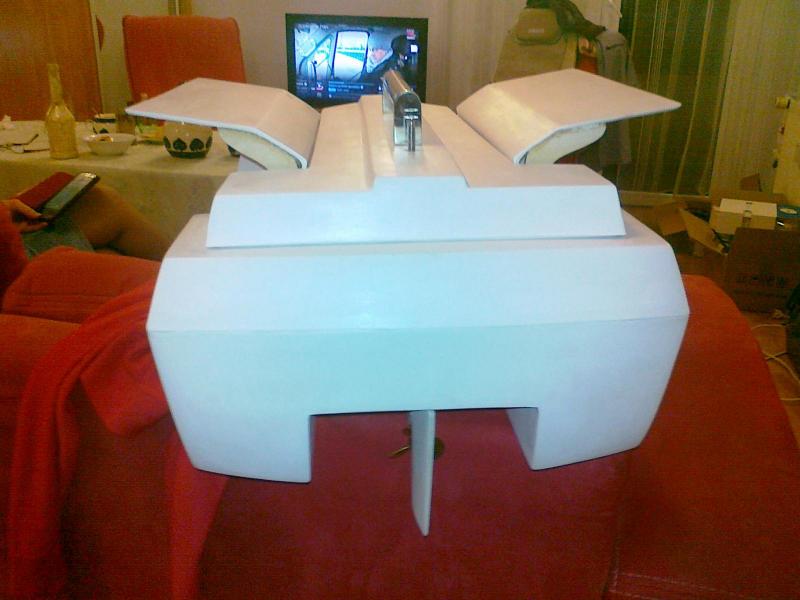

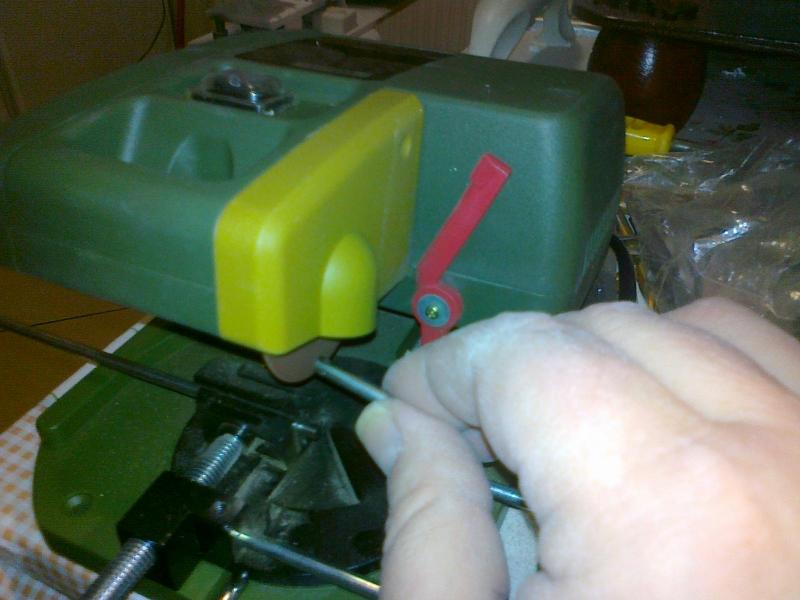

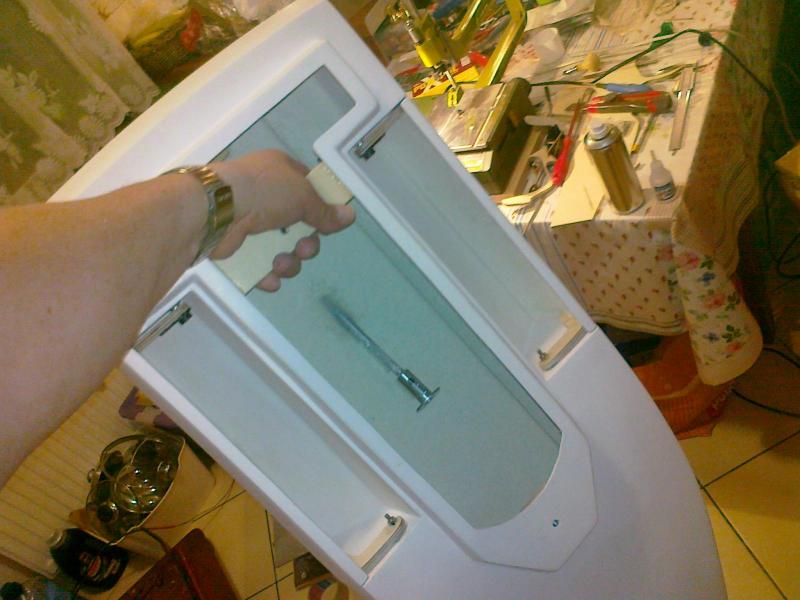

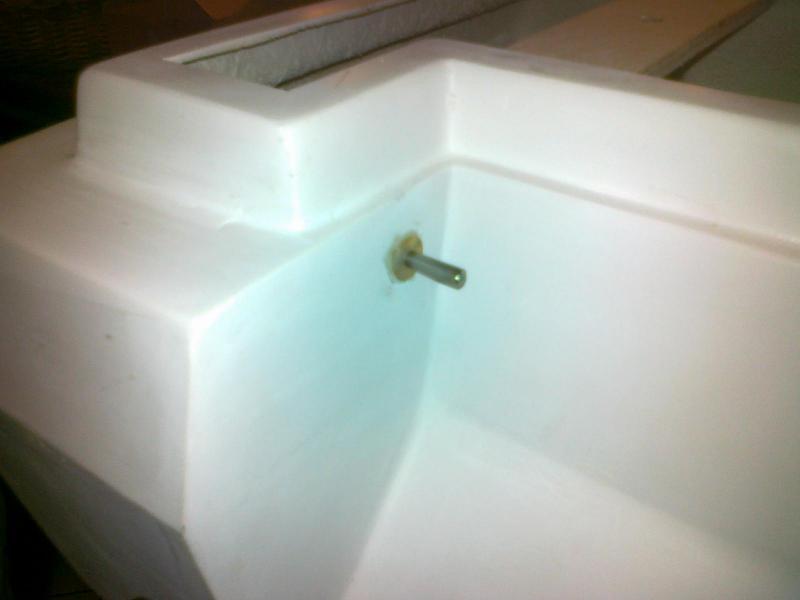

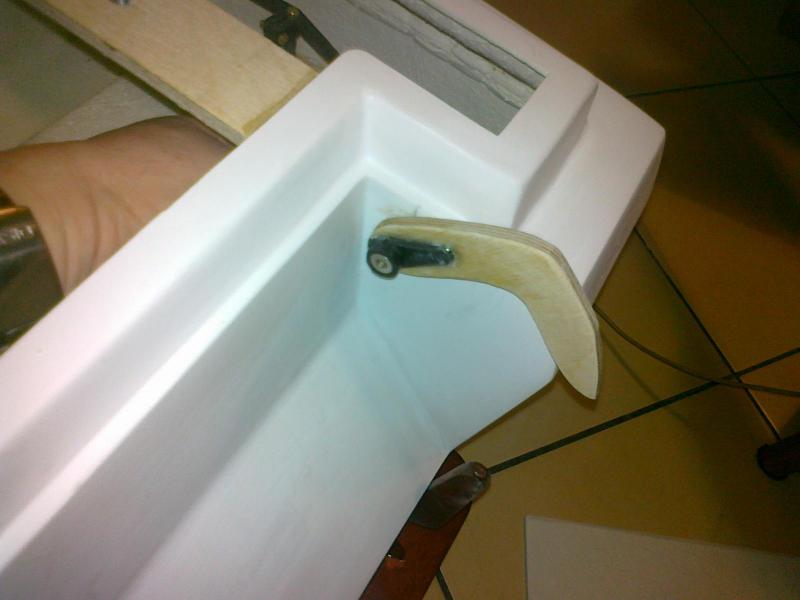

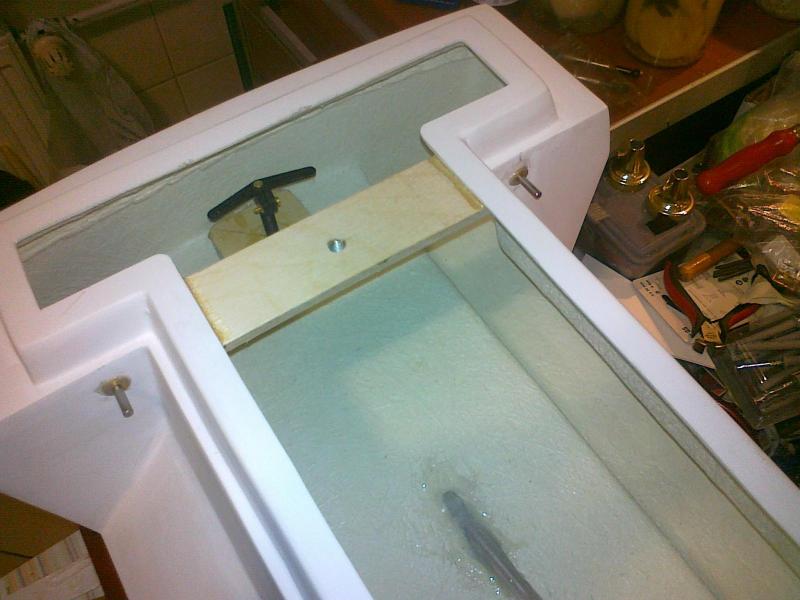

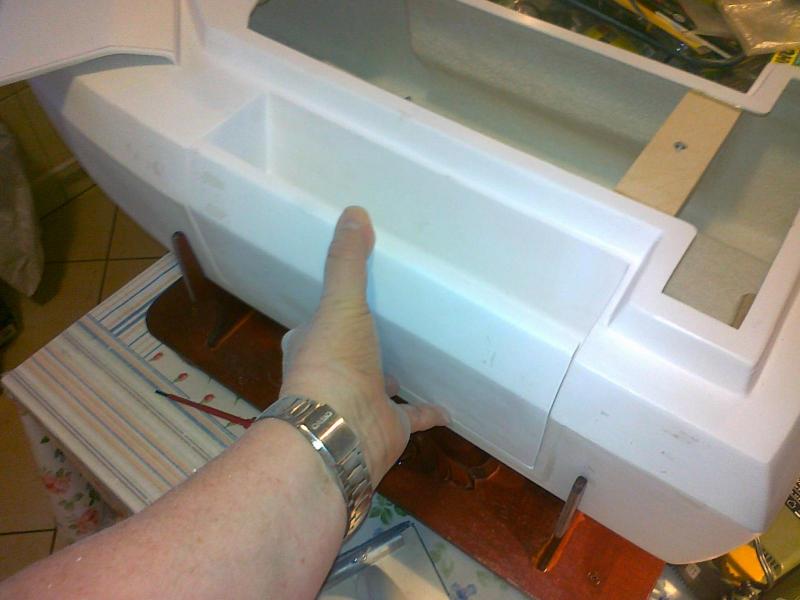

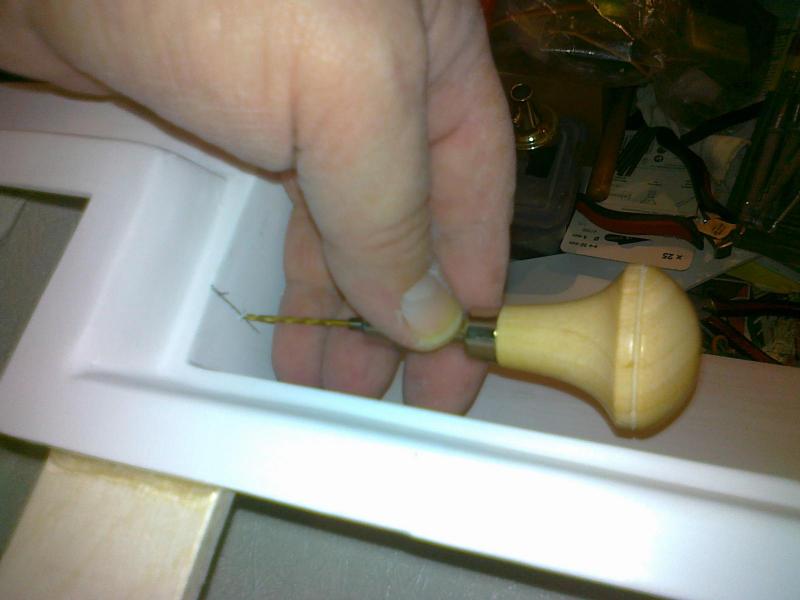

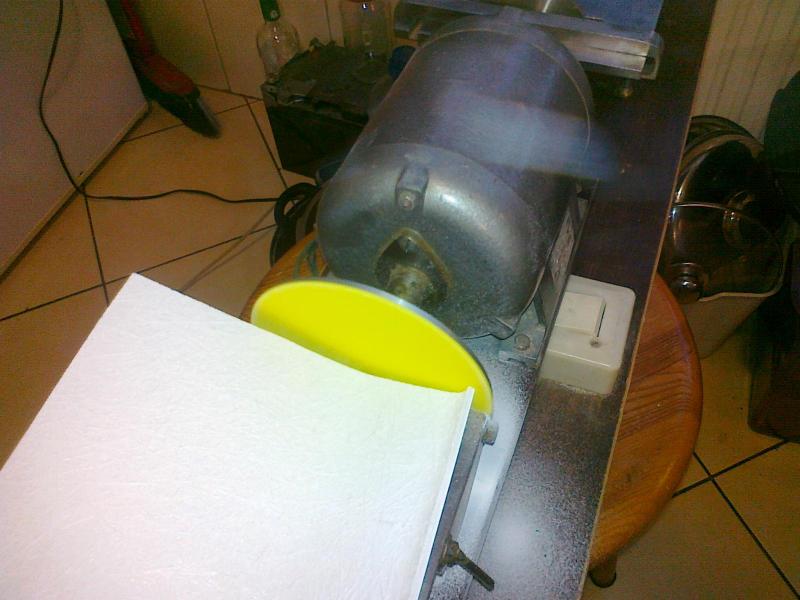

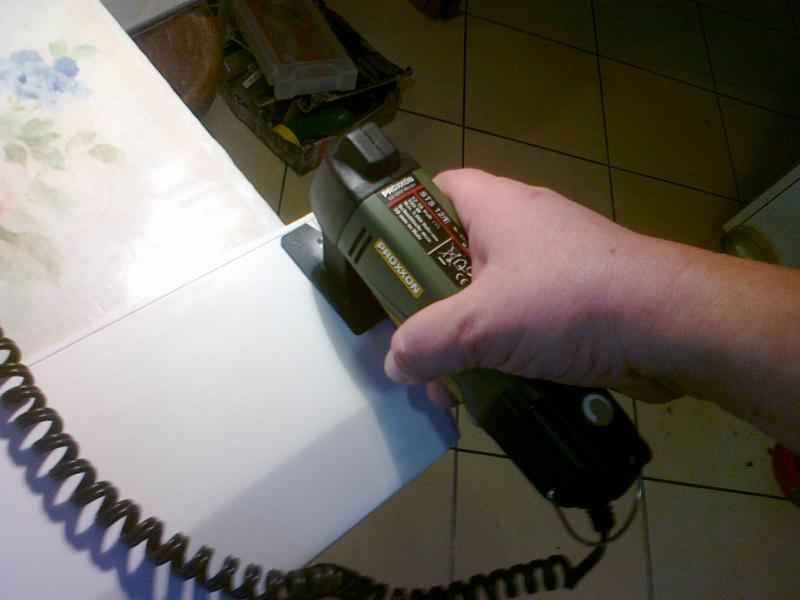

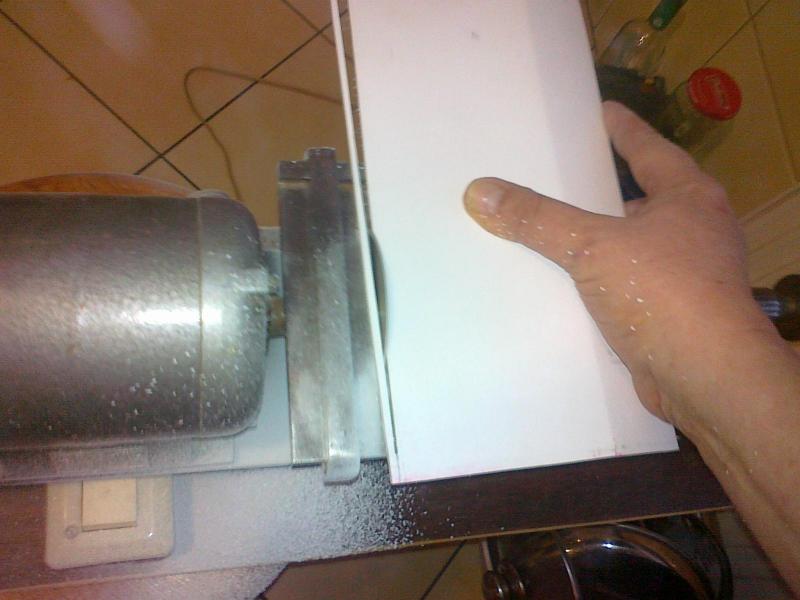

Trochę podłubałem przy zanętówce - dopasowane pokrywy komór ładunkowych, wciśnięte i wklejone na żywicę tulejki łożysk obrotu ( spiek brązu samosmarownego) pokryw komór ładunkowych oraz wykonane osie obrotu pokrywy  (stal nierdzewna).

Edytowane 7 Maja 2019 przez kaszalu

[kaszalu]

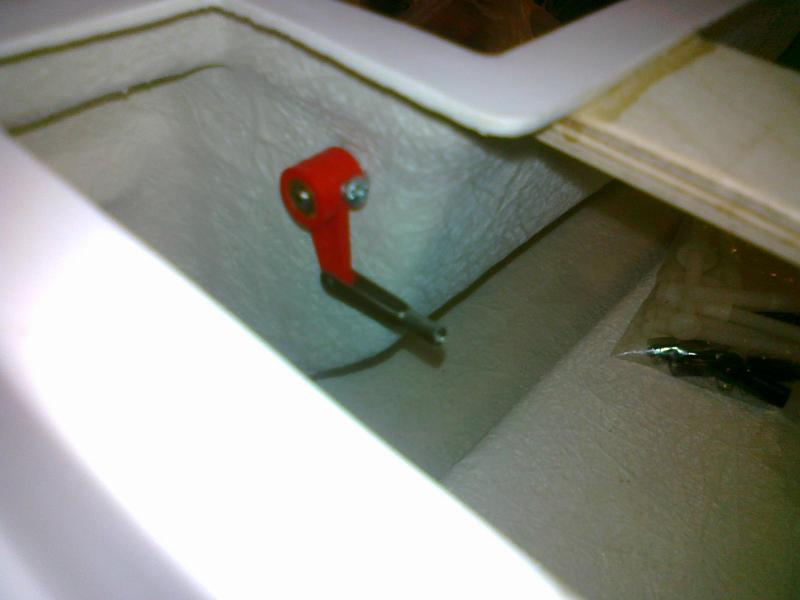

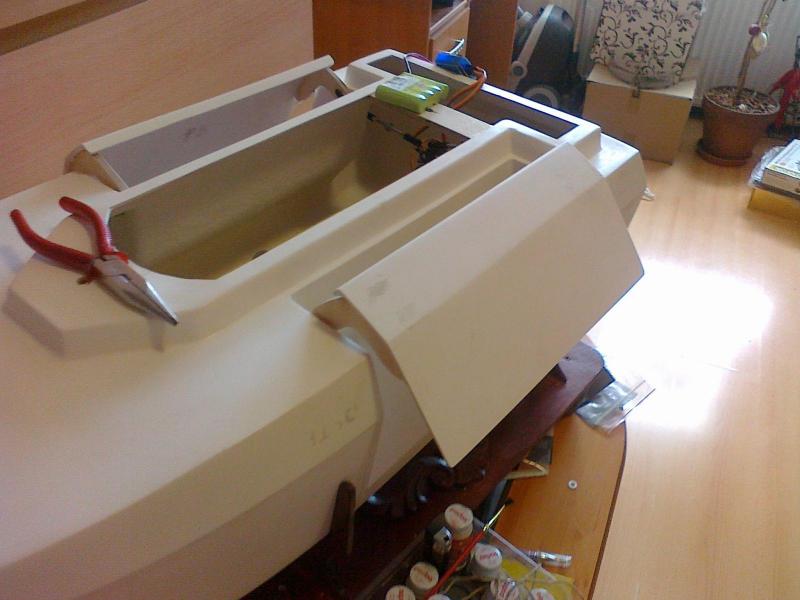

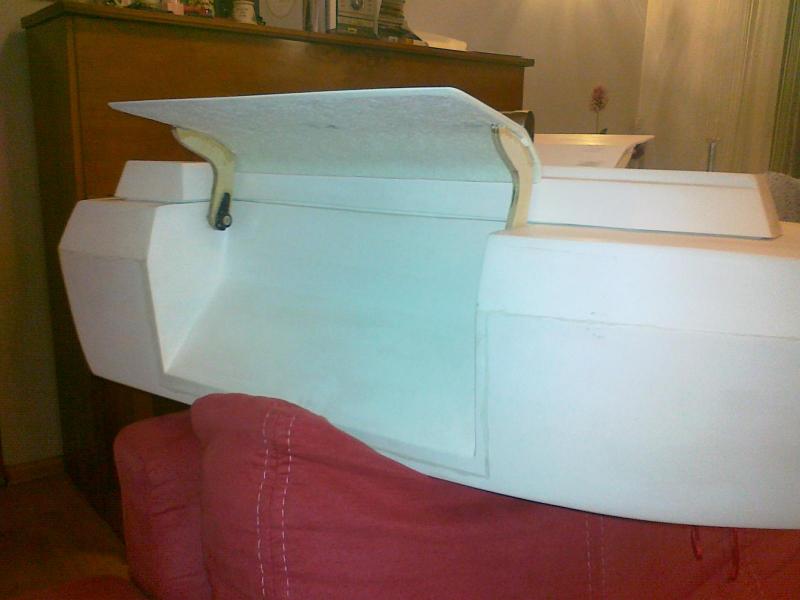

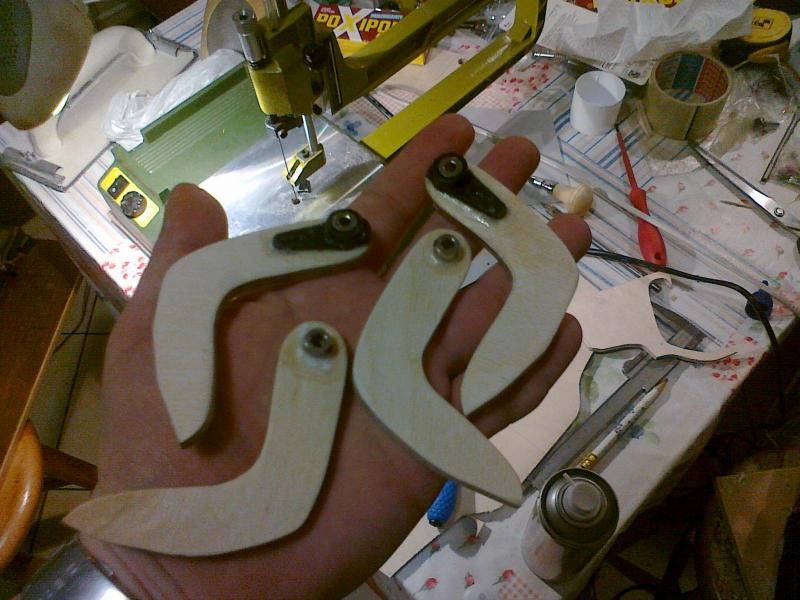

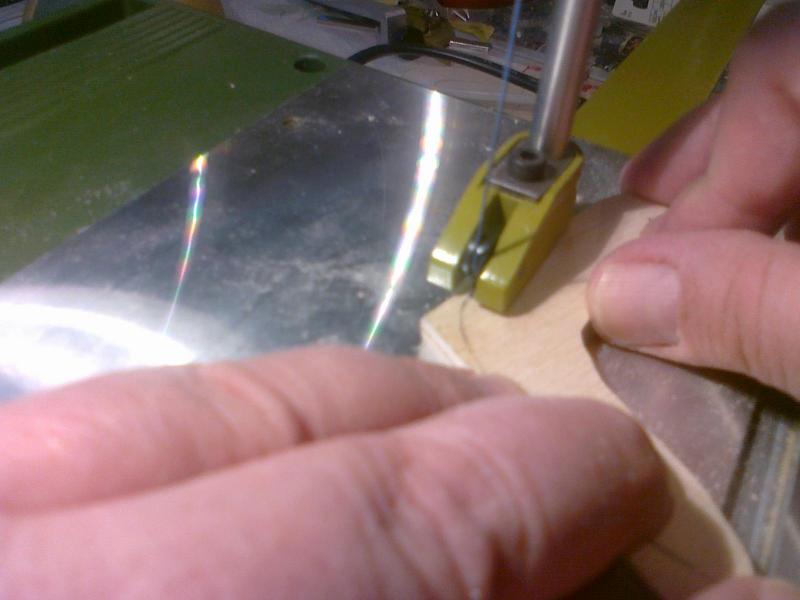

Dzisiaj wykonanie dźwigni otwierających pokrywy luków zanętowych, montaż wstępny z pokrywami i regulacja mechanizmu.

Całość wstępnie złożona i podregulowana - wymaga jeszcze odpowiedniego wykończenia i dopieszczenia.

[JADAR62]

Pytałeś jak zabezpieczyć śrubę. Tu jest dobry przykład:

https://pl.aliexpress.com/item/Wolna-torba-pilot-zdalnego-sterowania-ryby-model-odzi-2-4G-5200-MAH-500-M-szybki-elektryczny/32874891456.html?spm=a2g17.search0604.3.139.58cc66f6DLaGlw&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_10843_319_10059_10884_317_10887_10696_321_322_453_10084_454_10083_10103_10618_10304_10307_10820_10301_10821_537_536%2Csearchweb201603_52%2CppcSwitch_0&algo_pvid=e41a1331-741c-425c-8fcb-a4e9959dbd9f&algo_expid=e41a1331-741c-425c-8fcb-a4e9959dbd9f-19

[kaszalu]

OK - dzięki za linka -  podglądałem !

Coś wykombinuję !



Filmik z próbami klap po wstępnym zamontowaniu do łodzi.



https://www.youtube.com/watch?v=R9ne7tROsOg&feature=youtu.be

Edytowane 8 Maja 2019 przez kaszalu

[Bodzioch]

Poinformuj Andrzeju przyszłego właściciela łódki aby po zrzucie zanęty nie zamykał KLAP, dopiero po przypłynięciu do brzegu i sprawdzeniu czy nic się nie przykleiło w komorze co zapobiega domknięciu klapy. Bardzo szybko uszkodzi serwo i BEC w reglu.

[JADAR62]

To chyba nie jest dobrze, jak karma zamoknie, a taka mozliwosc przy bocznych furtach jednak istnieje.

[kaszalu]

Dzięki za rady Panowie - wszystko skrzętnie czytam, przyswajam i wprowadzam w życie !

Rady są konieczne bo nie jestem wędkarzem i czasem brakuje specjalistycznej wiedzy w temacie - choćby o tym podmakaniu zanęty ....

Też o tym myślałem wcześniej - kombinuję jakąś półeczkę na pokrywie dla podniesienia poziomu ładunku - pokażę co wymyśliłem !

Z drugiej strony widziałem różne systemy wyrzutu ( jeden już przetestowałem, relacja na poprzedniej stronie..) i każdy miał jakieś plusy i minusy....

TRZECIA produkcja będzie jeszcze lepsza !!!! :D

Edytowane 9 Maja 2019 przez kaszalu

[kaszalu]

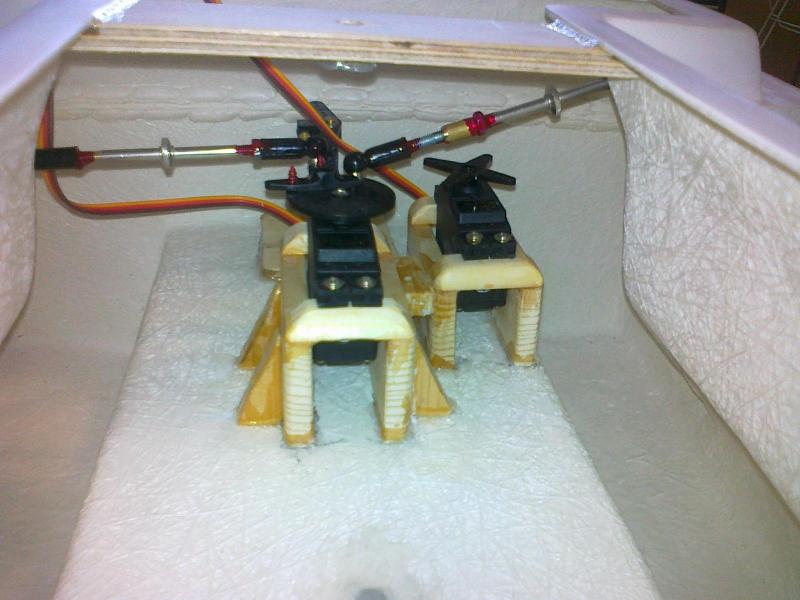

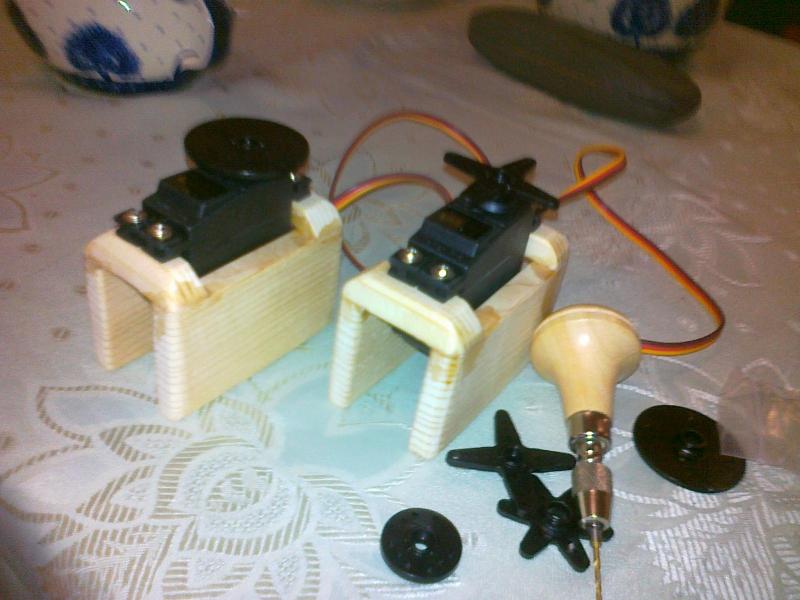

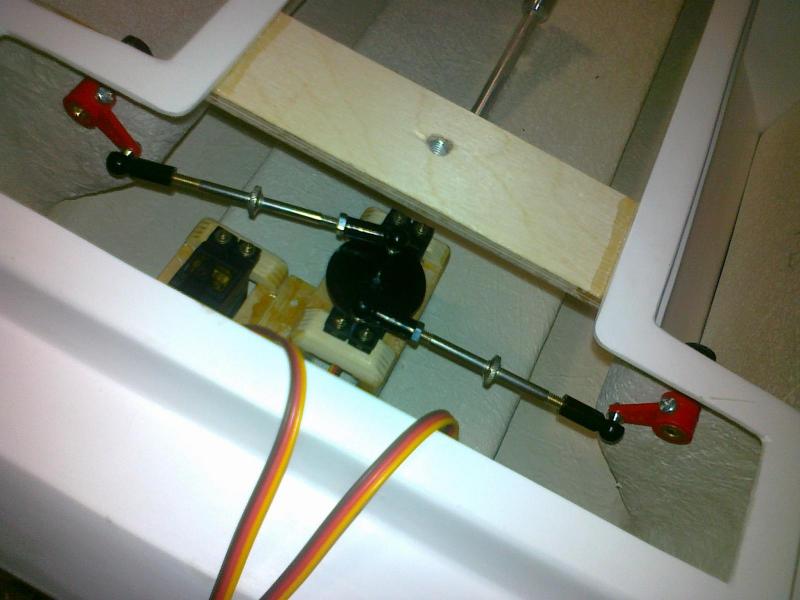

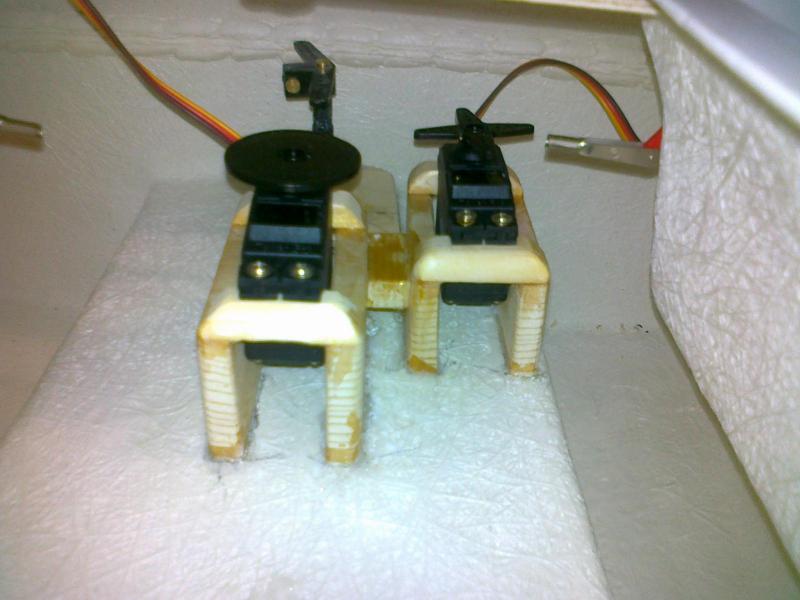

Dorobiłem podstawy serw steru i mechanizmu podnoszenia klap luków ładunkowych.

Z założenia dość pancerne, żeby sporo mogły wytrzymać w swoim życiu ...

[kaszalu]

Doregulowane, wzmocnione, zabezpieczone.

Na filmie praca klap wyrzutowych - teraz trzeba to jeszcze "dopieścić" i montować wyposażenie !

Serwa ( wyrzutowe i sterowe) chodzą na testerze.

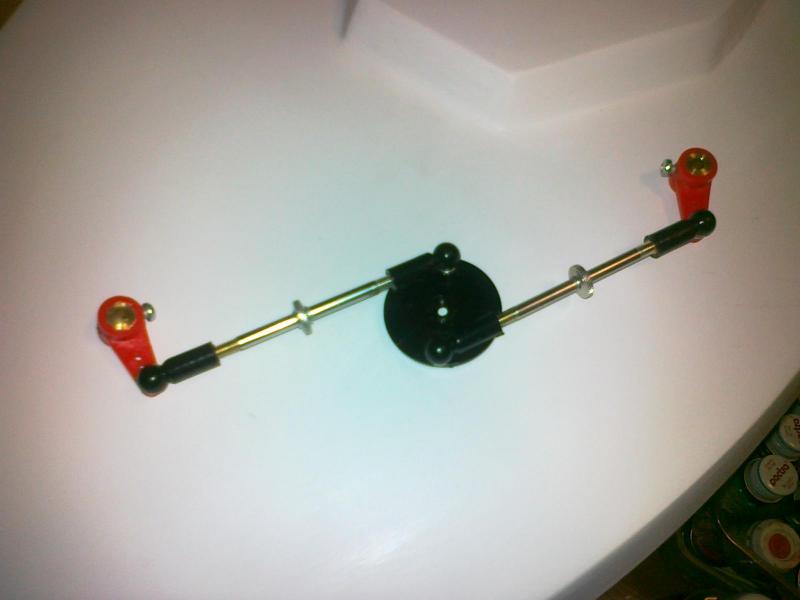

Trochę zabawy było z regulacją mechanizmu podnoszenia klap - po próbach musiałem trochę zmienić pierwotnie wykonany układ ramion napędowych i po przezbrojeniu dotoczyć małą, gwintowaną (dla regulacji) tulejkę dystansową bo śruba rzymska lewej klapy była wtedy za krótka, poza tym chodziło mi o możliwość blokowania klapy w górnym położeniu, po przejściu dźwigni napędowej przez punkt zwrotny obrotu serwa. Przejścia przez neutrum i moment blokowania klap widać dobrze na filmiku - klapy wykonują charakterystyczny "dyg" który pomocny będzie przy opróżnianiu ładowni !

Wszystko wyszło OK - na filmiku widać pracę pokryw ładowni.



https://www.youtube.com/watch?v=aTS8IjL-ed4&feature=youtu.be

Edytowane 11 Maja 2019 przez kaszalu

[JADAR62]

Rozumiem, że to jest tester do serw....



Czy to się wpina pomiędzy odbiornik i serwo? Czy można regulować kąt wychyłu serwa?

[kaszalu]

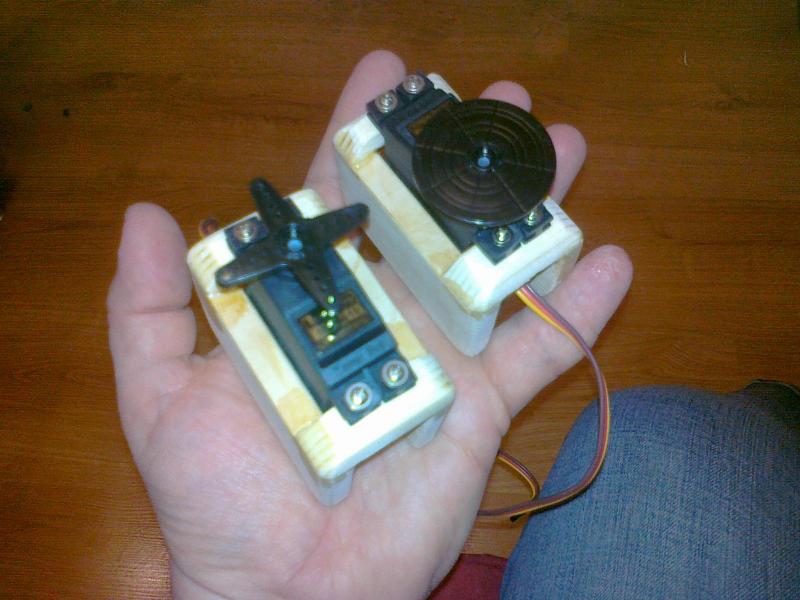

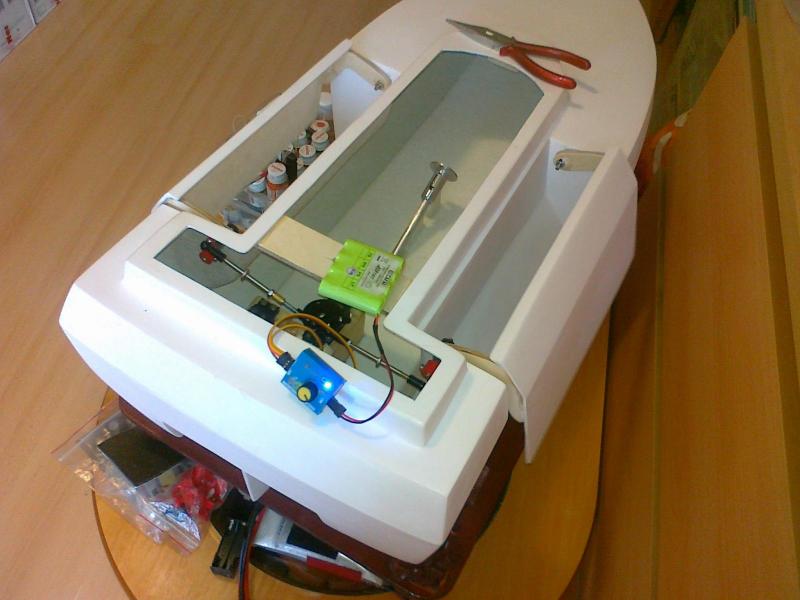

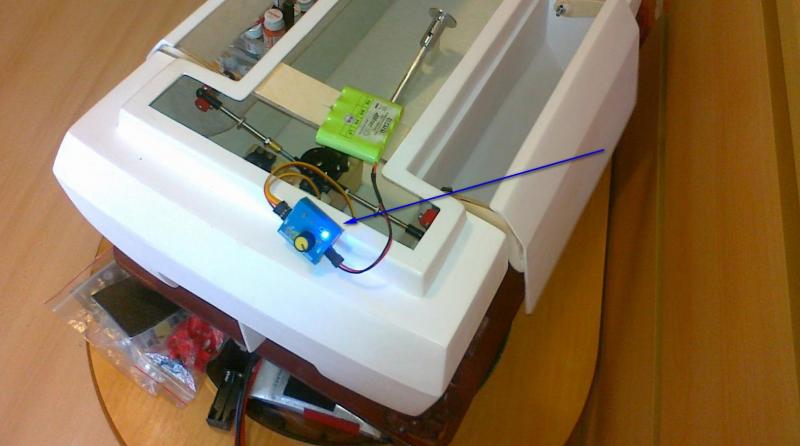

To się podpina tylko do serw i baterii ( fotka) , masz trzy wyjścia na serwa i trzy opcje przełączane kolejno przyciskiem obok diody świetlnej - samoczynne ustawienie położenia środkowego, ustawianie położenia ręcznie (potencjometrem obrotowym w pełnym zakresie) oraz ciągłą  pracę w pętli od prawej do lewej - tak chodzi na filmie !

Bardzo przydatna sprawa, nie trzeba podłączać apki a wszystkie ustawienia i regulacje sobie zrobisz !!

Mały minus to taki, że wszystkie trzy serwa pracują jednocześnie w ustawionym akurat przez operatora  trybie, czyli jak neutrum - wszystkie w neutrum , jak regulacja - wszystkie wychylone w tą samą stronę i o taką samą wartość itd.

Ale można też podpinać sobie pojedynczo i ustawiać indywidualnie. Regulacja sprawdza się potem po przełączeniu normalnie na odbiornik i aparaturę.

[JADAR62]

To po odłączeniu tego testera ustawienia są zapamiętane przez serwo?

[kaszalu]

Tam jest na jakimś procku układ odwzorowujący sygnał z aparatury symulujący wychylenia drążka sterowane tu potencjometrem !

To raczej służy do sprawdzenia prawidłowej pracy serwa i wychyleń dźwigni napędu popychaczy - możesz sprawdzić, pokręcić potencjometrem od min do max i w razie potrzeby przestawić dźwignię na wielowypuście lub popychacz na otworach dźwigni - bardzo wygodne ! .

Może są takie testery bardziej zaawansowane - zapamiętujące ustawienia - do ustawiania serw cyfrowych a nie analogów.. Takiego niestety jeszcze w swojej stajence nie mam, ale grzeczny byłem, Gwiazdor słyszy, może coś zakuma ....

Ja w każdym razie zawsze sobie po zamontowaniu  w modelach ustawiam i testuję serwa najpierw na tym testerku i na 98 % są wyregulowane po włączeniu do użytku apki - reszta tylko już dopieszczona trymerkami !

Tak to działa !



https://www.youtube.com/watch?v=ySOY1L5LOpc

Edytowane 19 Maja 2019 przez kaszalu

[JADAR62]

Rozumiem, dzięki

[kaszalu]

Mała przerwa w  w realizacji - za dużo innych tematów zawodowych i rodzinnych ...

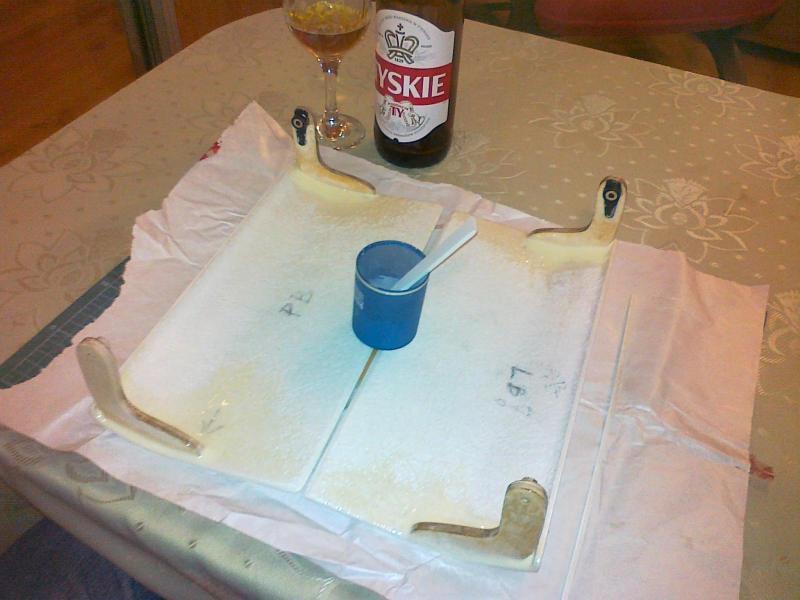

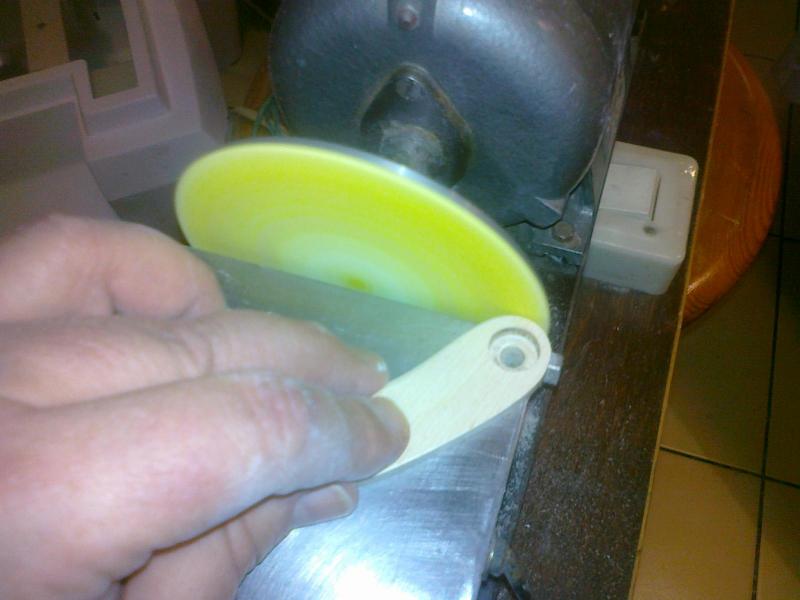

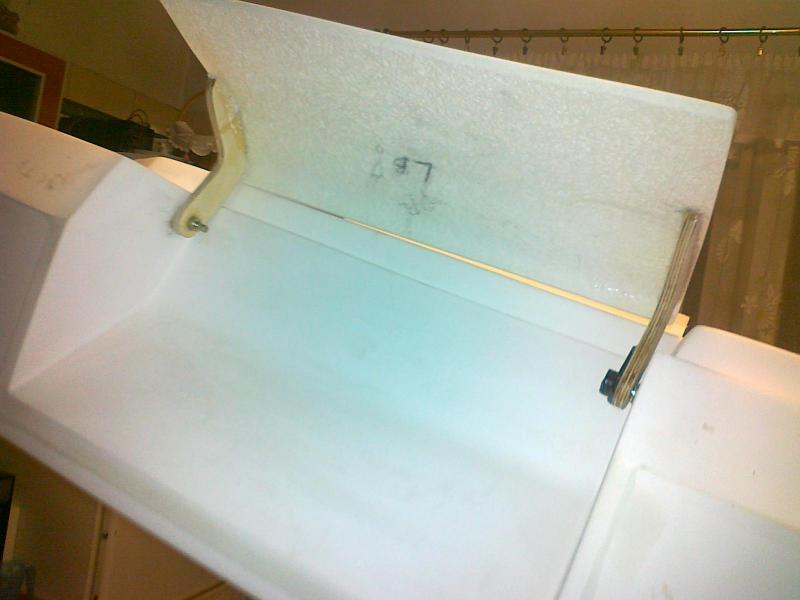

Ale udało się wkleić "wytrzymałościowo" na epidian z mikrobalonem ramiona pokryw luków ładunkowych .



[SebaSeba]

Można prosić jakieś plany skorupy dokładne z czego budować czym klejić i zabezpieczać jaki silniczek użyć ESC wały śruby baterie jak to połączyć żeby wszystko grało. I jaka aparatura wystarczy do sterowania łódka. Pozdrawiam

[kaszalu]

Seba - dane odnośnie kadłubów,  budowy i wyposażenia ( serwa, silniki, regulatory pompy itp. są w tym wątku na poprzedniej stronie o tu : https://pfmrc.eu/index.php/topic/67528-ma%C5%82a-%C5%82%C3%B3dka-zan%C4%99towa-czyli-jak-dorwa%C4%87-karpia/   ( post #7).

Kadłub radzę nabyć gotowy, znacznie przyspieszy to realizację projektu , no chyba że lubisz sobie podłubać w długie zimowe wieczory.

Kadłuby do obu opisanych tu łodzi zanętowych nabyłem w Kielcach u p. Machały ( Modelmast) , ale można zbudować najprościej ze sklejki wodoodpornej klejonej klejami epoksydowymi ( wytrzymałe i wodoodporne ).

Plany prostej łodzi zanętowej ze sklejki można znaleźć w necie - ja robiłem sobie tylko szkice i od razu rysowałem na materiałach , stąd też nie mam dokładnych, zwymiarowanych planów i dokumentacji rysunkowej.

Na poprzedniej stronie jest kilka zdjęć, umożliwiających dokładne odrysowanie sobie kształtów łodzi, o ile zdecydujesz się na ten typ zasobnika wyrzutowego ( czyli "wywrotę   )

Ja bym jednak radził kupić laminatowy, gotowy kadłub do wyposażenia - jest kilka sklepów internetowych oferujących takie kadłuby, trzeba tylko wybrać system wyrzutu ( boczny, w dłół lub wywrota).



Na tej stronie w innych wątkach jest opisanych również kilka innych realizacji łodzi zanętowych - poczytaj np. tu    https://pfmrc.eu/index.php/topic/78501-%C5%82%C3%B3d%C5%BA-do-wywozu-zan%C4%99ty-pyta%C5%84-kilka/  - kolega Dawid  pokazuje krok po kroku jak sobie z tą budową radzi  !



Powodzenia w realizacji, pozdrowienia !

Edytowane 4 Czerwca 2019 przez kaszalu
