Delfin 500 - bo od czegoś trzeba zacząć.


Vesla

Rekomendowane odpowiedzi

Skrzydła zrób na SD7037 i będzie dobrze, będzie latał. Ostatnio Patryk Sokół podesłał mi AG 40 coś tam, fajny profil, ponoć znakomity, nie generujący zbyt dużych oporów indukowanych, szybki i ogólnie bardzo dobry, ino strasznie cienki. Wg mnie bardziej do konstrukcji laminatowych, węglowych, tymczasem ja, podobnie jak i Ty, buduję wyłącznie konstrukcyjnie. Więc SD 7037 będzie ok.

Natomiast kadłub drewniany, dobrze wykonany, wytrzymuje masę lądowań. Mam takowe, latam często i nie ma problemów. Nie wiem co Jurek Markiton miał na myśli pisząc że do częstych lądowań tylko laminat. Chyba że coś źle zrozumiałem.

Natomiast w delfinowatego Wicherka bym nie wchodził. Konstrukcja wcale nie najprostsza, sporo roboty i rzeźbienia itd. Podobny jeśli nie lepszy efekt można otrzymać w sposób znacznie prostszy, szybszy i łatwiejszy w wykonaniu.

Takie mam przemyślenia. :)

Odnośnik do komentarza
Udostępnij na innych stronach

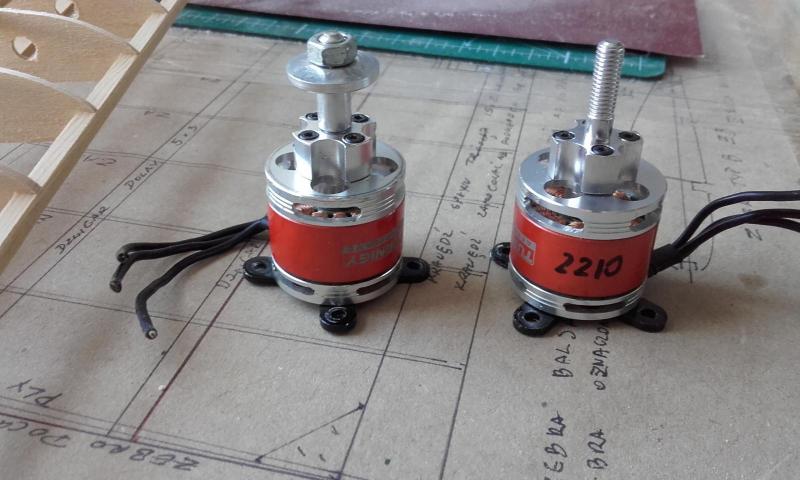

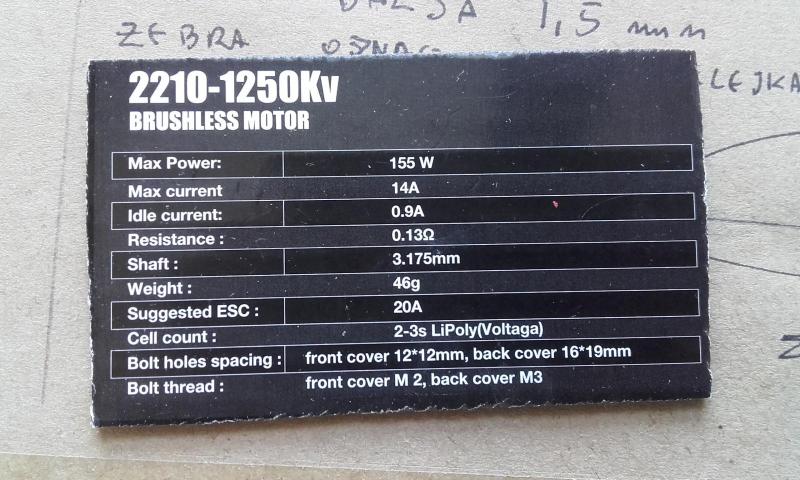

Wydaje mi się, że dobrałem napęd. Pozostały mi dwa silniki Turnigy Aerodrive 2210-1250Kv o mocy 155W, silnik radził sobie z modelem o masie ok.700g. Z tego co pamiętam ma ok. 700g ciągu (lub więcej), ciężko znaleźć specyfikacje na hobby king już tego silnika nie widzę i nie bardzo pamiętam jakie śmigło byłoby tam odpowiednie.

W/g Schiera do poprawnego startu i wznoszenia wystarczy silnik o ciągu 500-600g. Jego Delfin w wersji z napędem miał w różnych konfiguracjach od 1600-2000g.

Niestety w poprzednich lotach silniki utraciły oś 3,2mm i została tylko przykręcona oś z gwintem. Chyba 5mm. Mam pytanie do kolegów budujących motoszybowce. Czy kołpaki na śmigła można nakręcić na taki gwint, czy też są zaciskane (tak jak kołpaki na ośkę 3,2mm).



Odnośnik do komentarza
Udostępnij na innych stronach

Skrzydła zrób na SD7037 i będzie dobrze, będzie latał. Ostatnio Patryk Sokół podesłał mi AG 40 coś tam, fajny profil, ponoć znakomity, nie generujący zbyt dużych oporów indukowanych, szybki i ogólnie bardzo dobry, ino strasznie cienki. Wg mnie bardziej do konstrukcji laminatowych, węglowych, tymczasem ja, podobnie jak i Ty, buduję wyłącznie konstrukcyjnie. Więc SD 7037 będzie ok.



A od kiedy to profil sam z siebie generuje opór indukowany?

Odnośnik do komentarza
Udostępnij na innych stronach

A od kiedy to profil sam z siebie generuje opór indukowany?

Nooo, sam z siebie nie generuje. Ale nadaje się do skrzydeł o małym wydłużeniu, gdzie tenże opór z definicji jest duży. Albo jakoś tak. Nie jestem aerodynamikiem, powtarzam com usłyszał od mądrzejszych od siebie.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 rok później...

Żeby nie było, że temat wygasł, nic z tego. Skończyłem Jaka 17 i jeszcze mniejsze projekty, teraz czas wrócić do Delfina.

Delfin 500 mod.2 (bo 500+ się źle kojarzy ;-)

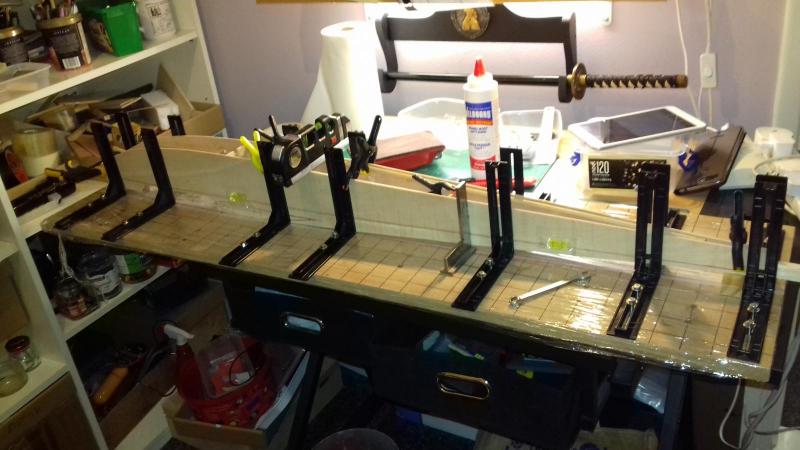

Jednym z pierwszych elementów jakie wykonałem do przyrząd do składania kadłuba. Płyta, wkręty i kątowniki. Bardzo ułatwia pracę z takimi konstrukcjami.

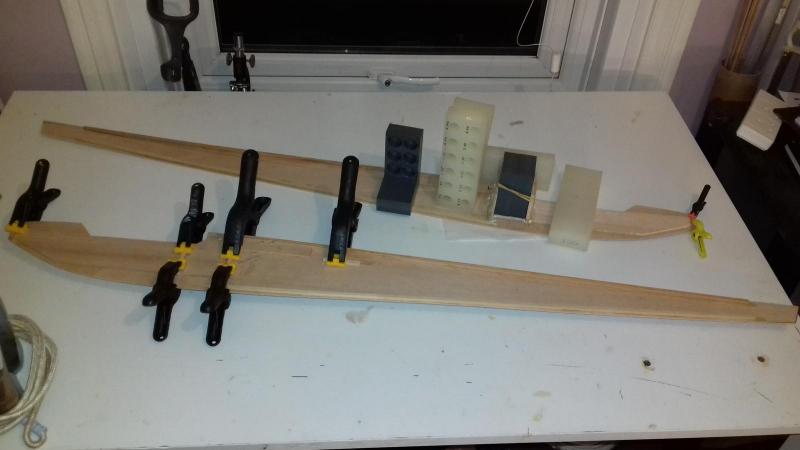

Po wycięciu podstawowych elementów kadłuba, dalsza budowa to proste klocki. Poszycie jest zrobione z balso-sklejki 2mm i wzmocnione wzdłuż listwami.

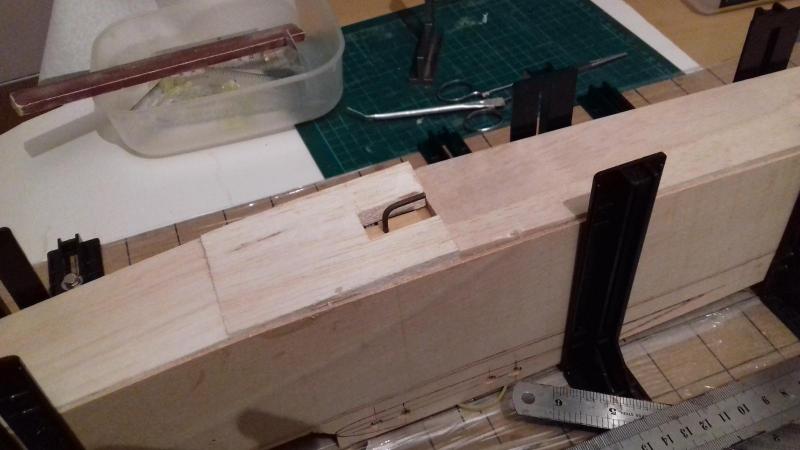

Do głównej wręgi zamocowałem hak do "wystrzelania z holu gumowego".

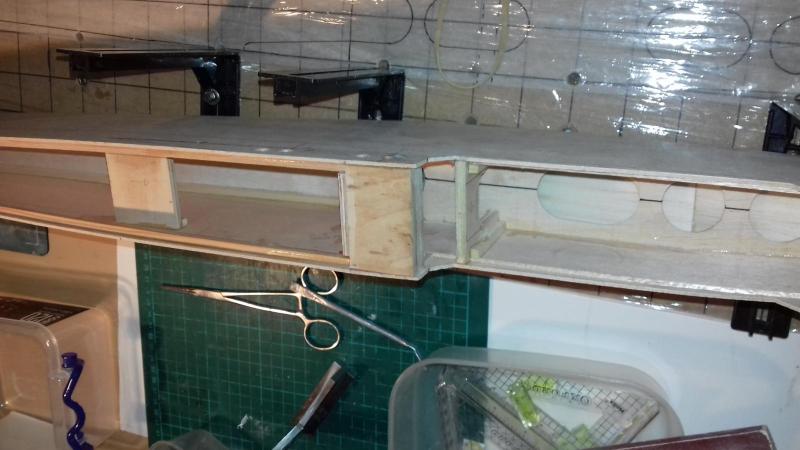

W środku miejsca, że można tam may model zaparkować :-)

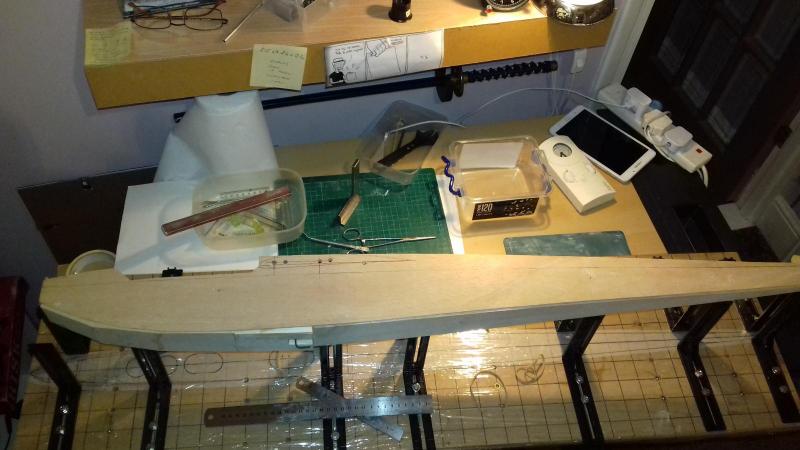

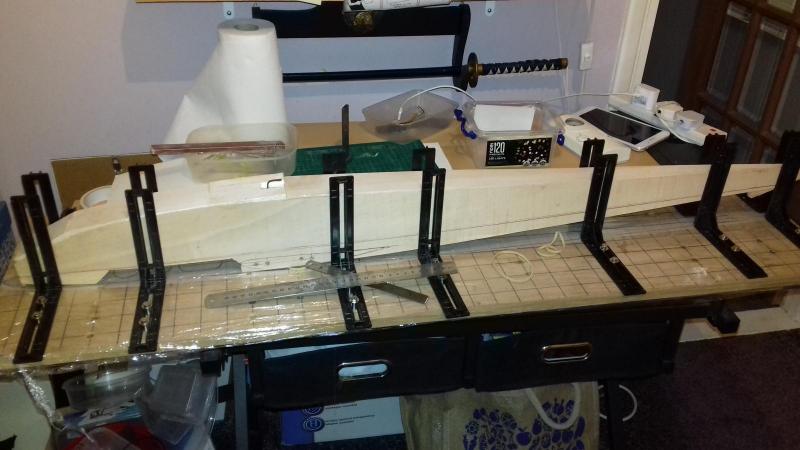

Sam kadłub całkiem duży.

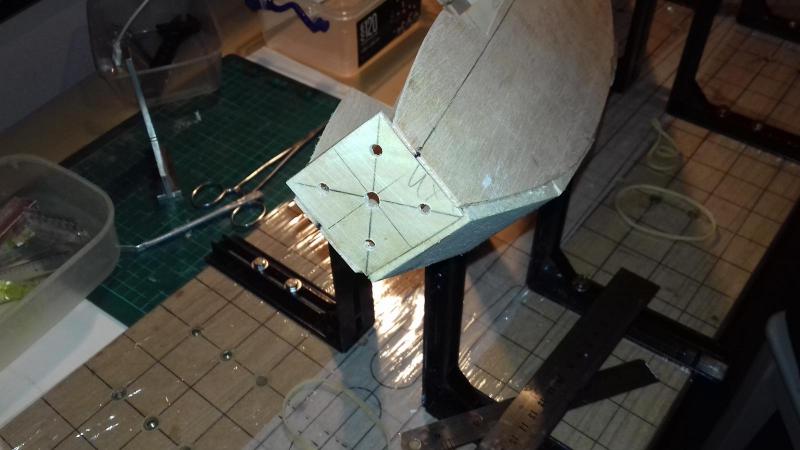

Wręga pod silnik, tak wiem kwadratowa ;-)

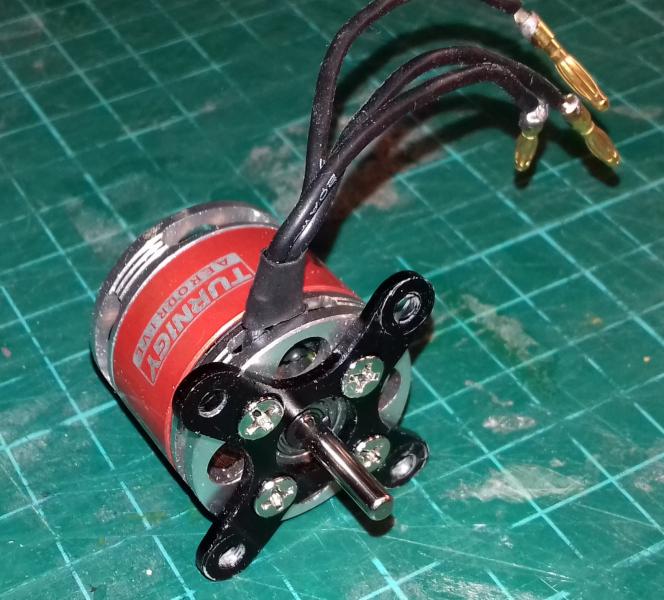

Planowany napęd to Turnigy Aerodrive 2210 o mocy 155W, mocowany za wręgą. Opis w poście #26

http://pfmrc.eu/index.php/topic/68539-delfin-500-bo-od-czego%C5%9B-trzeba-zacz%C4%85%C4%87/page-2?do=findComment&comment=671511




Model nie będzie mały (ok.2m rozpiętości i 1500g wagi) w związku z tym mam pytanie odnośnie serw. Jakie serwa polecacie dla tego modelu. Chciałbym wybrać "rozsądne" serwa w przedziale cenowym 50-150zł za sztukę. Zależy mi bardziej na opinii w stylu: na takich latam od lat i są dobre, niż na opinii: Te są drogie i markowe to na pewno są dobre.

Odnośnik do komentarza
Udostępnij na innych stronach

I to jest odpowiedź. Ktoś ma jakieś typy z których jest zadowolony? Ja stosuję HK15178 jest to serwo do 1,4kg i bardzo jestem z nich zadowolony jak na serw z dolnej półki.



Moje typy to :

Turnigy™ TGY-9018MG MG Servo 2.5kg / 0.09sec / 13g

https://hobbyking.com/en_us/turnigytm-tgy-9018mg-mg-servo-2-5kg-0-10sec-13g.html



Corona 929MG Metal Gear Servo 2.2kg / 0.10sec / 12.5g

https://hobbyking.com/en_us/corona-929mg-metal-gear-servo-2-2kg-0-10sec-12-5g.html

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 miesiące temu...

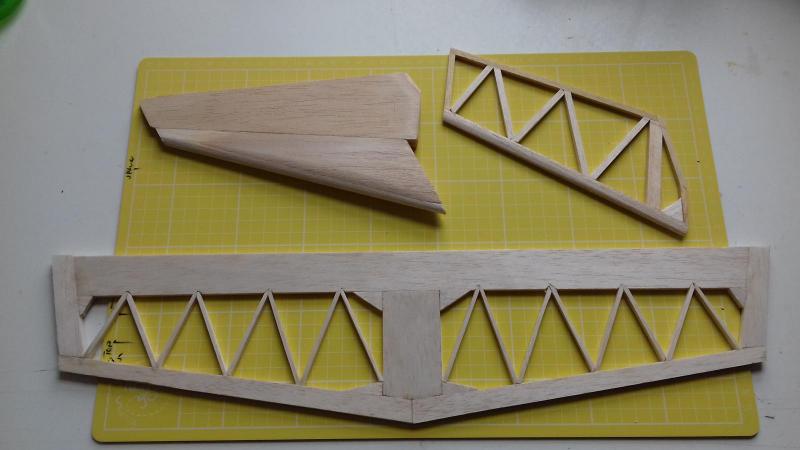

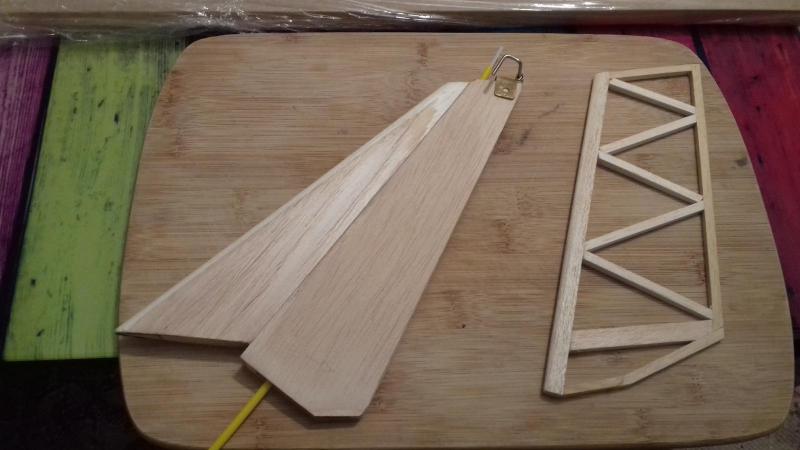

Kolejne krok do przodu (mam nadzieję). Wstępnie wykonałem statecznik pionowy i ster kierunku.



Zaplanowałem, że wykonam usterzenie wysokości w wersji T z pływającym statecznikiem. No i mam twardy orzech do zgryzienia. Napęd steru wysokości.

Zaplanowany przez autora, mechanizm mocowany w stateczniku pionowym nie bardzo mi się podoba, zastanawiam się nad zastosowaniem bowdena. Posiadam bowdeny z twardego plastiku. Wewnętrzny popychacz o średnicy 2mm. Rozwiązanie proste, coś jak w TOTO 21.






Alternatywą jest coś na wzór SOLIUSA

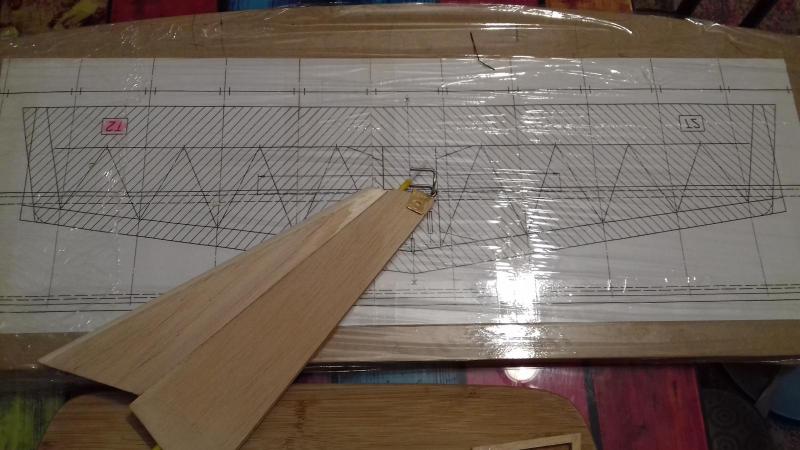

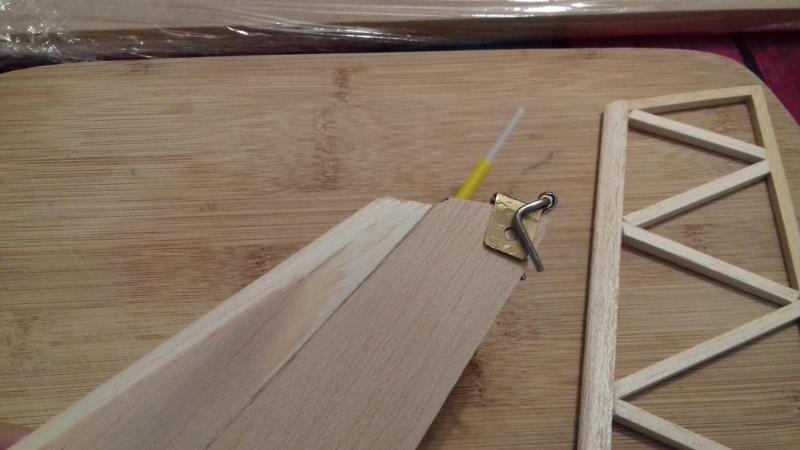

Tak to wygląda z bowdenem.






Rozpiętość planowana to ok. 2500mm masa 1,5-1,8kg, Zastanawiam się jak taki bowden będzie się sprawował. Mocowałem podobne bowdeny w modelu Jaka 17W z napędem EDF. Masa modelu 1450g rozpiętosć 1200mm. Sterowanie sprawuje się dobrze. Tutaj jednak mam trochę większą powierzchnię statecznika i jego masę.



Macie może koledzy doświadczenie z podobnymi bowdenami i szybowcami tej wielkości?



BTW. element mosiężny do mocowania statecznika będzie wykonany inaczej. To jest odpad. :-)

Odnośnik do komentarza
Udostępnij na innych stronach

Spokojnie może być bowden, sprawdzone w większych szybowcach.

Kolejne rozwiązanie to dźwignia pośrednia.

Wszystko sprowadza się do poprawnego montażu i braku luzów oraz precyzji centrowania steru.

Montaż serw na ogonie to dla mnie ostatnia opcja jeśli szukam jak najniższej wagi modelu ????
