Link podałem na maila z forum.

Jest dostępnych wiele śrub na Aliexpress w przystępnych cenach.



Nazwa producenta to jedno, a sklep to co innego. Podałem sklep gdzie nabyłem kształtowniki. Nie są tanie, ale może są i w jakimś innym sklepie w lepszych cenach. Trzeba poszukać. Jest trochę profili w sklepach ogólnobudowlanych, ale nie w małych wymiarach i nie w takim asortymencie. W końcu do budowy potrzeba 1-2 sztuki max.

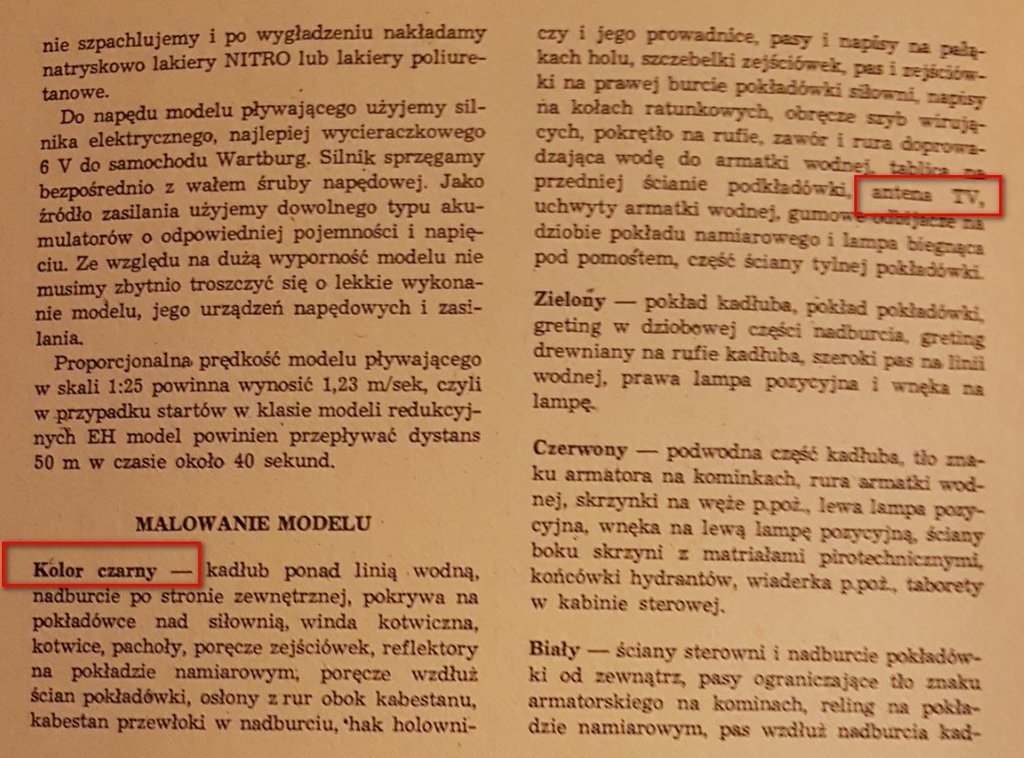

Antena TV wg planów wygląda, że jest mocowana na stałe, ale musiała być ruchoma. Zapewne dobry obraz można było tyko odbierać jak statek stał zacumowany, po uprzednim jej właściwym ukierunkowaniu. U mnie będzie zamocowana na stałe i chyba nie ma to większego znaczenia jeżeli chodzi o model. Nie mam po prostu rurki metalowej o średnicy wewnętrznej 1.5 mm, aby w nią wsunąć uchwyt anteny i zrobić ją częściowo obracaną. A kupować 1 metr dla 5 mm to przesada. Pozostanie wtedy problem z jej blokowaniem w dowolnej pozycji. Nakrętka motylkowa? Na planach modelarskich i w opisie budowy też jest trochę błędów. Np. autor planów napisał, że antena TV była czarna.


A wiadomo, że antena była aluminiowa, ale jak się na nią patrzy od dołu na tle nieba to faktycznie wygląda na czarną. Ale to jest przecież szczegół.



Przewody na maszcie są zawsze montowane na zewnątrz, a sam maszt jest budowany jako przestrzeń zamknięta, zakonserwowana  i szczelna. Tylko tak można go zabezpieczyć przed korozją. Jednak na prawdziwym maszcie przewody można ładnie ułożyć. W modelu już trudniej.Tym bardziej, że te przewody muszą jeszcze spełniać swoją funkcję, a nie być tylko ozdobą. Na planach przewody są pod osłoną. Zdjęcie załączone do postu jest ze statku bliźniaczego z późniejszego okresu. Może osłony były demontowane i stąd niefachowy montaż.

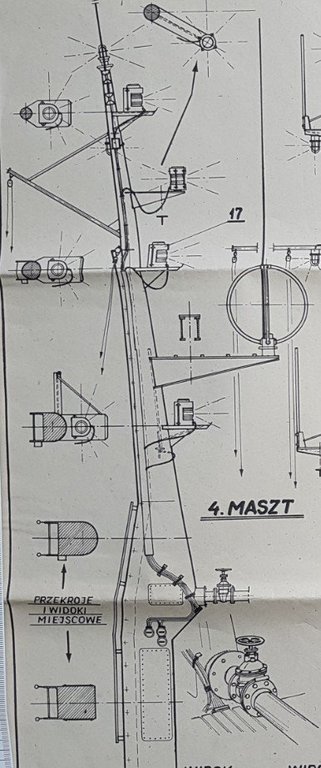

Ostatnia antena - fakt nie ma jasno podanej jej całkowitej długości. Jest pokazana na dwóch planach i na każdym wygląda jako ucięta. Ja do budowy przyjąłem długość z widoku generalnego (100 mm). Założyłem, że jeżeli autor wyciągnął ją poza plan, to i jest to całkowita długość. Nie wiem do odbioru  jakich częstotliwości ona służyła.


Opublikowano

Bardzo dziękuję za: linki,za odpowiedzi i wyjaśnienia. ?

Niestety modelarstwo to drogie hobby.

Na szczęście jest forum , jest dział "Statki , okręty . . ." , i co najważniejsze , relacja z budowy "Atlasa"

Opublikowano

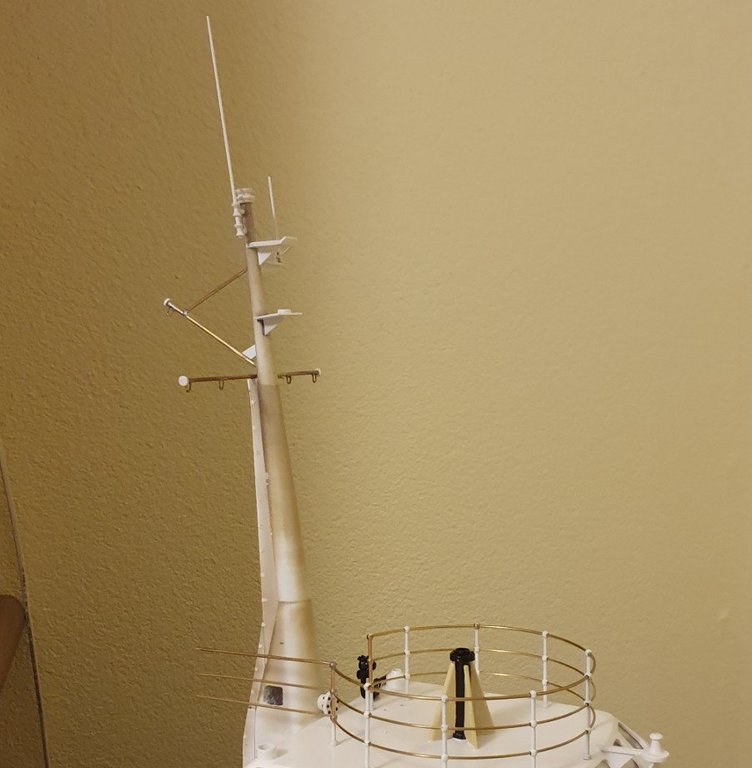

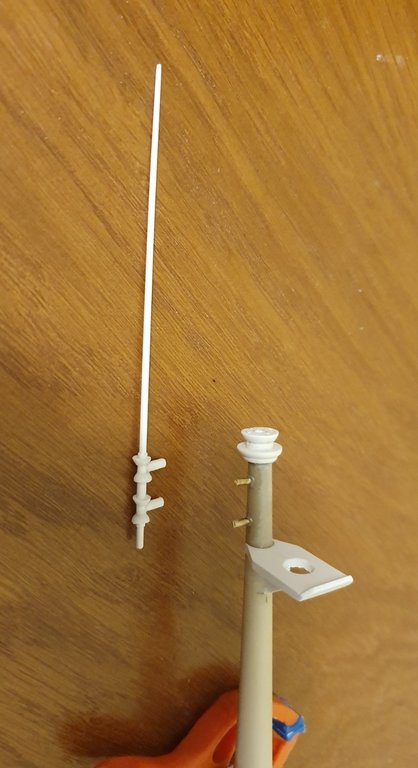

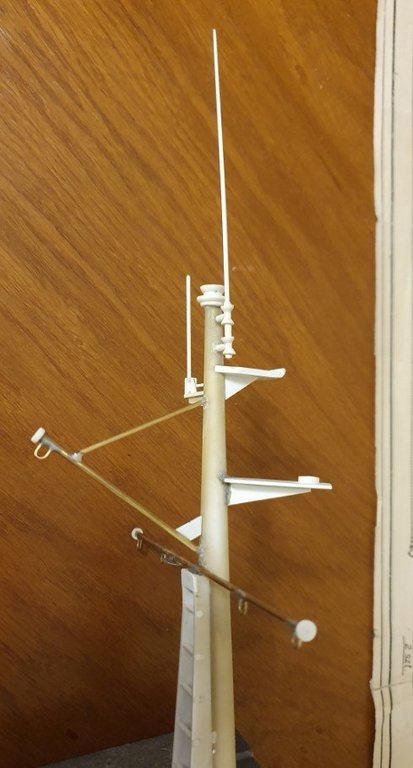

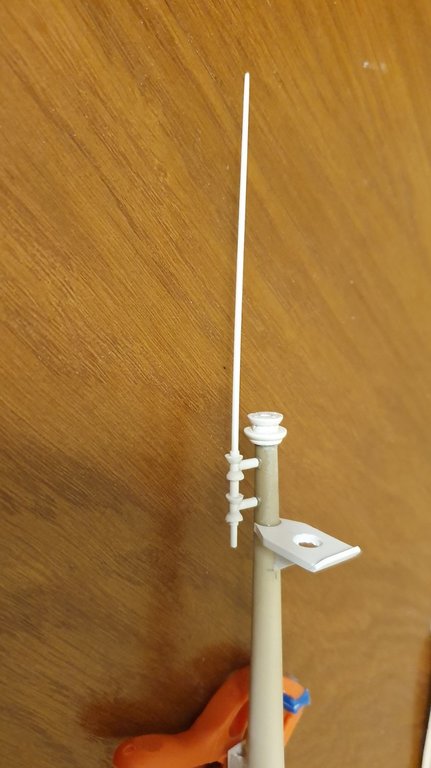

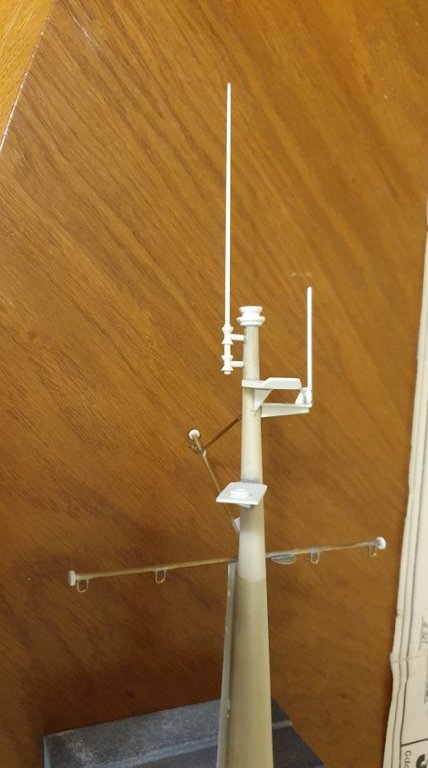

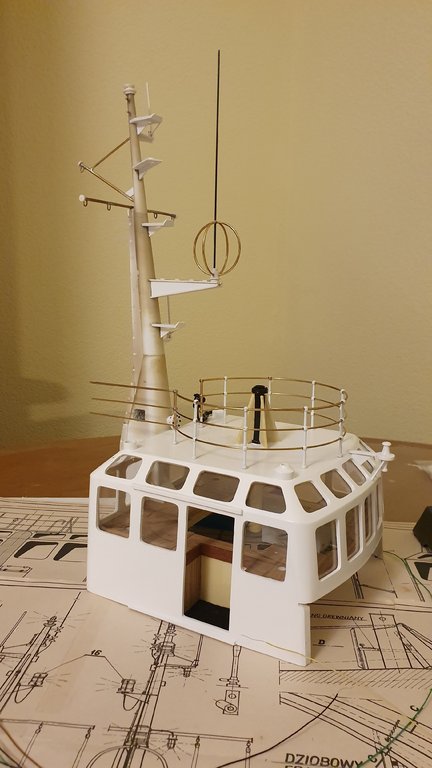

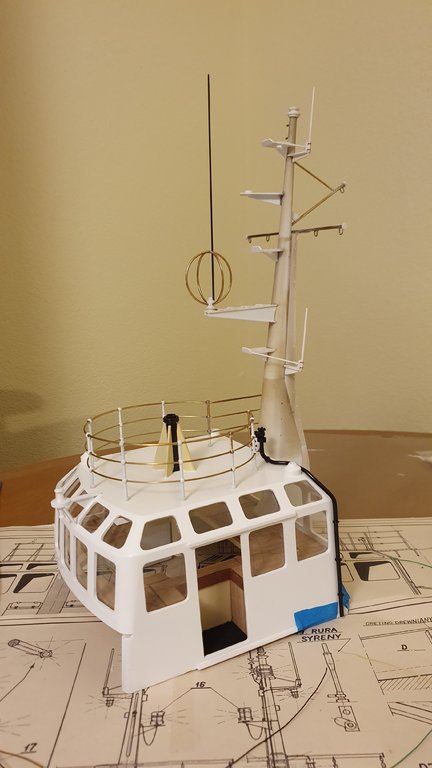

Kolejne elementy masztu na miejscu. Dosyć trudno się je ustawia, aby w każdą stronę były równo, gdyż maszt nie jest pionowy....

2020-01-09_230944.thumb.jpg.7cfdf19ef9ed4c8681519895dbf574bd.jpg2020-01-09_231019.thumb.jpg.dbffd93598056d281fefcf3112850b2f.jpg




Elementy masztu mocuję klejem epoksydowym szybkowiążącym. Poprzeczkę masztu do wspornika lutowałem po wklejeniu. Po związaniu spoiny będą szlifowane.

Opublikowano

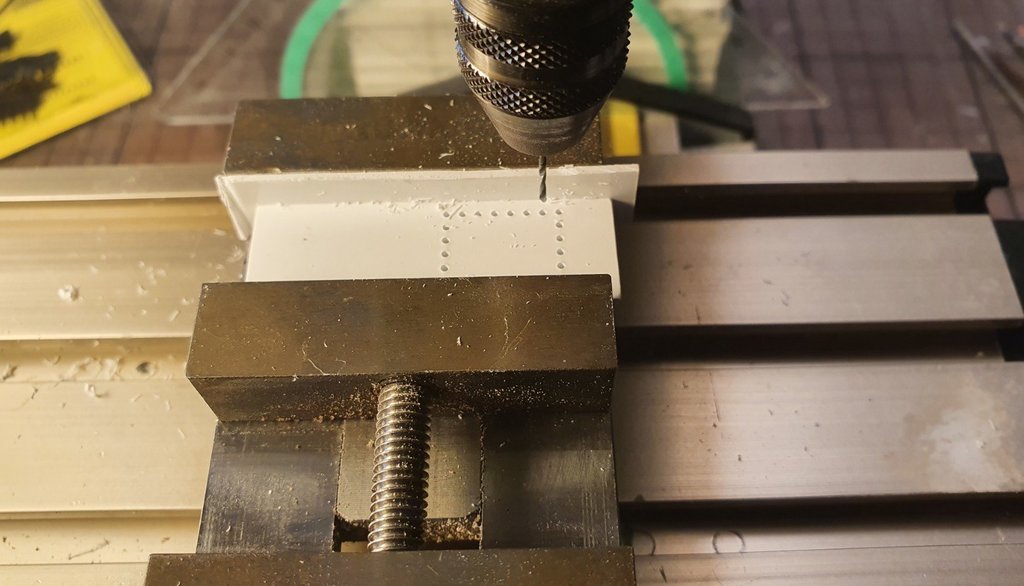

Włazy inspekcyjne do masztu....





do włazów użyłem imitacji śrub - 1.5 mm firmy SPECIAL HOBBY nr kodowy 005...

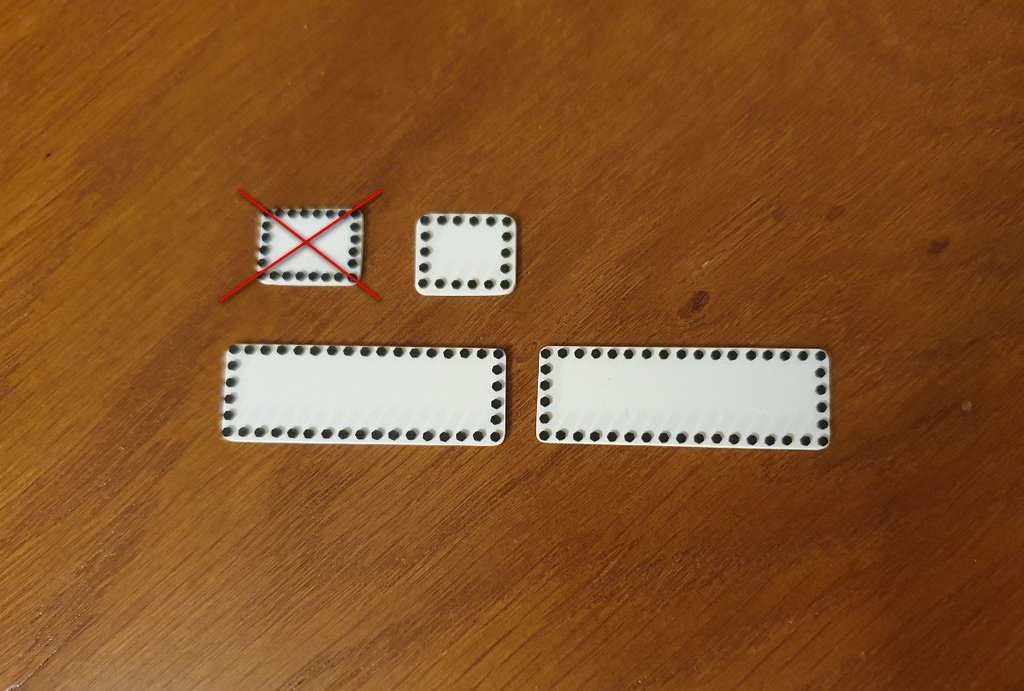

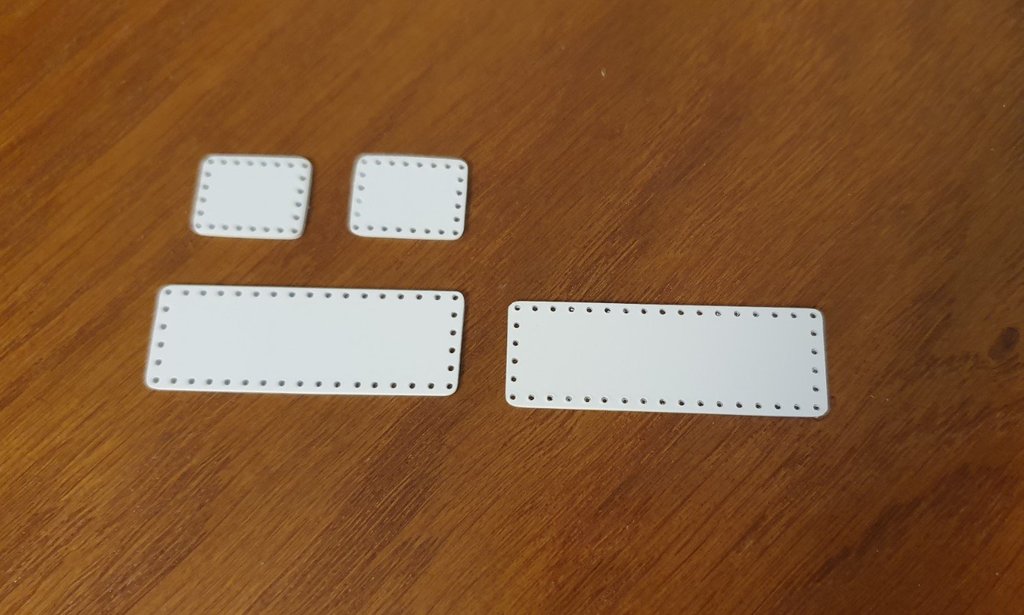

Przekreślony właz nie będzie użyty. Śruby są w nim z rozstawem 2 mm i wyglądają na zbyt ciasno rozmieszczone. Pozostałe mają 2.5 mm i taki będą zamontowane. Montaż włazów będzie po malowaniu masztu....

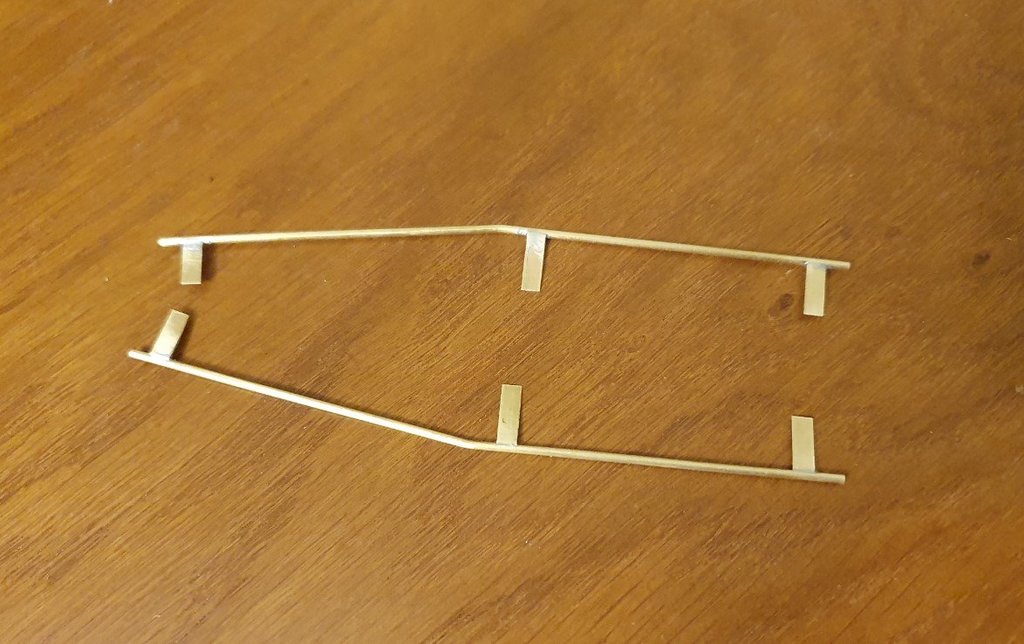

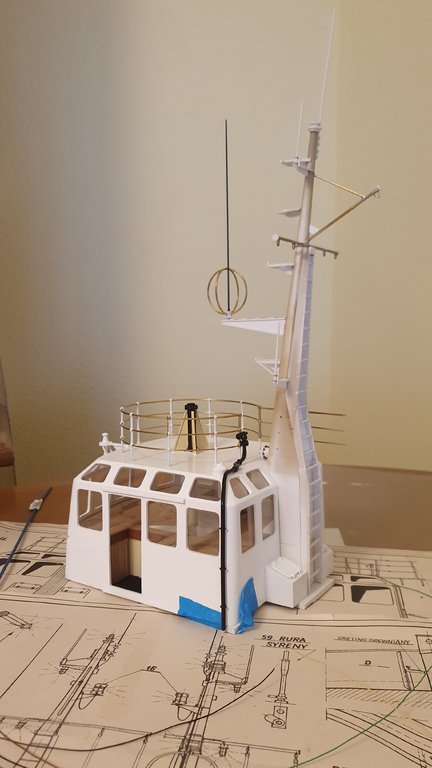

Poręcze do drabiny masztowej. Drut mosiężny 1,5 mm ....

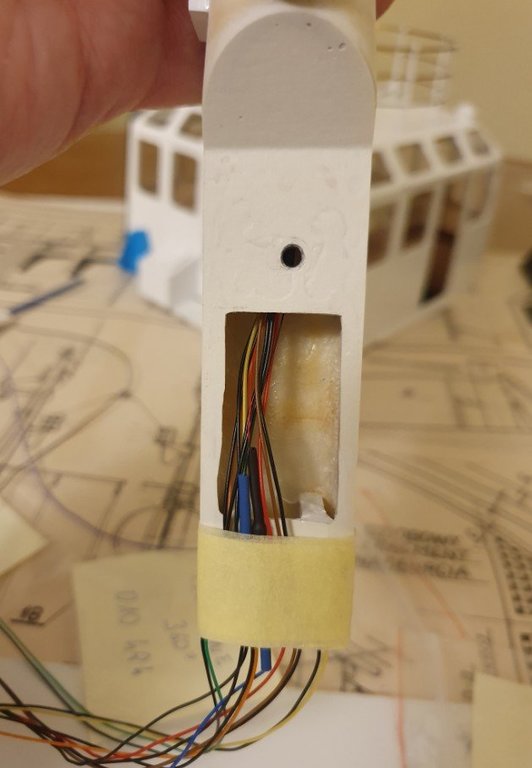

Zamontowałem osłony do kabli i przewlokłem wszystkie kabelki do lamp masztowych. Miałem obawy czy się je uda przewlec do przyklejonych osłon, ale się powiodło. Choć lekko nie było...

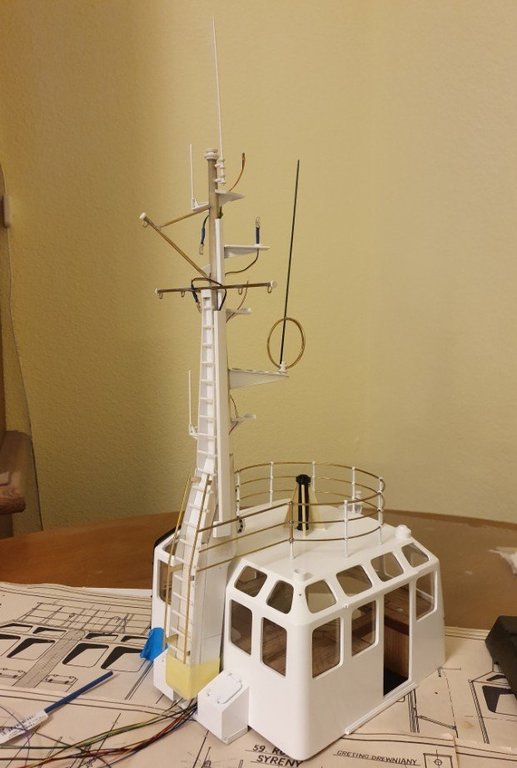

i maszt w całej okazałości z rozmieszczonymi lampkami. Topowa będzie zamontowana po malowaniu, gdyż jej kable będą poprowadzone wewnątrz ....

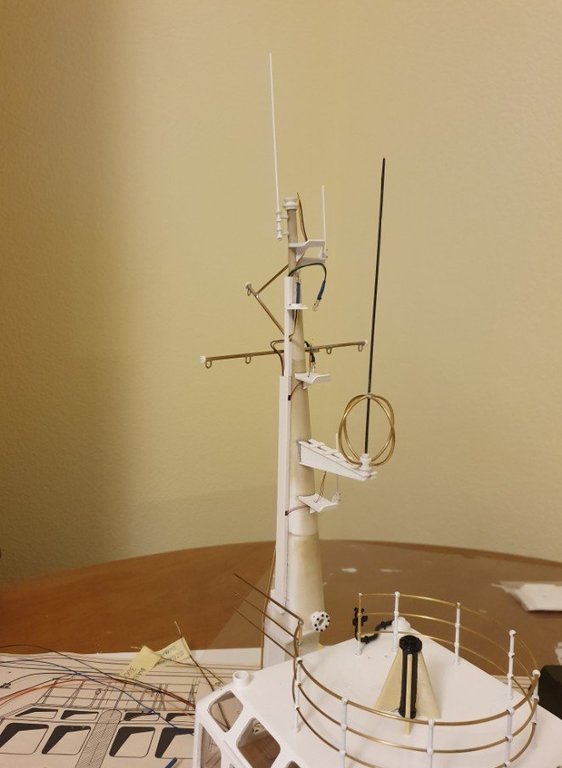

2020-01-11_235839.thumb.jpg.4b3746cdc525ec8664bbb24ea4c0d43d.jpg2020-01-11_235907.thumb.jpg.1343822db1d79b1ebce7aa29bda1df42.jpg



W lampach białych 225° są zamontowane ledy 1206.

W lampach topowej, kotwicznej i dwóch czerwonych są żaróweczki 12V 3x7 mm. Zamontowałem żaróweczki z racji, że potrzebne jest światło 360°. Przeprowadziłem długo czasowe próby i ilość ciepła wydzielona z żaróweczki nie powoduje zmiękczenia tworzywa.





Opublikowano

Maszt przygotowany do malowania.....




farba podkładowa....

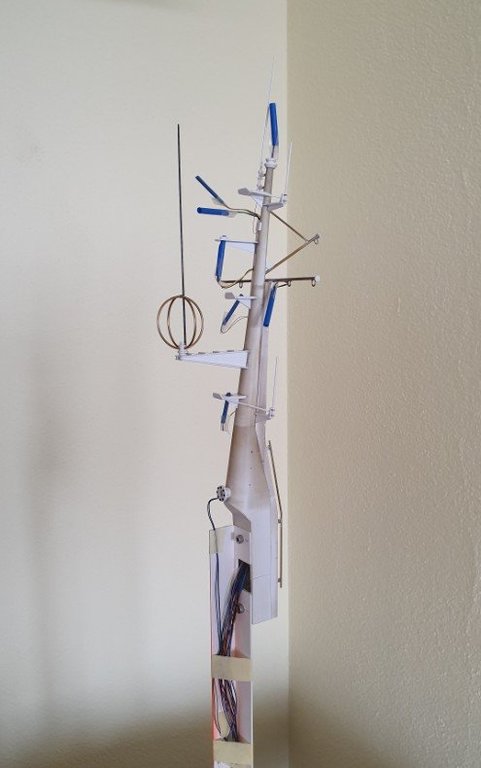

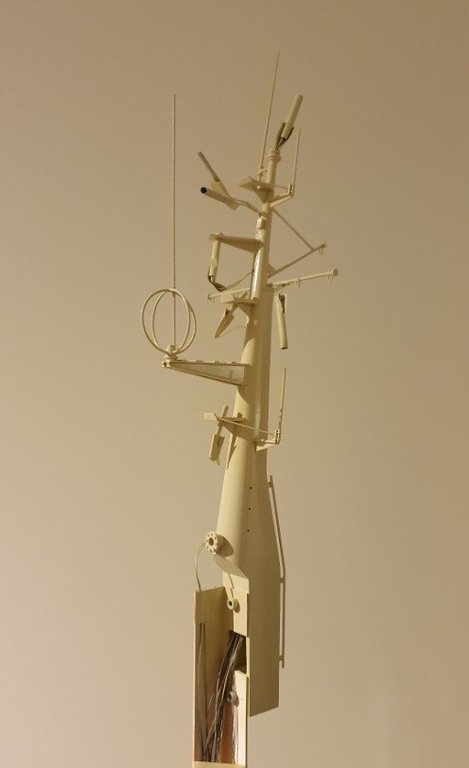

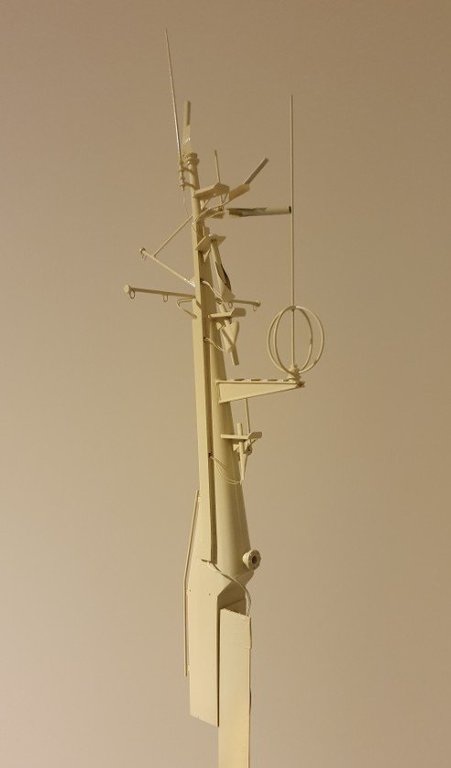

i po malowaniu....

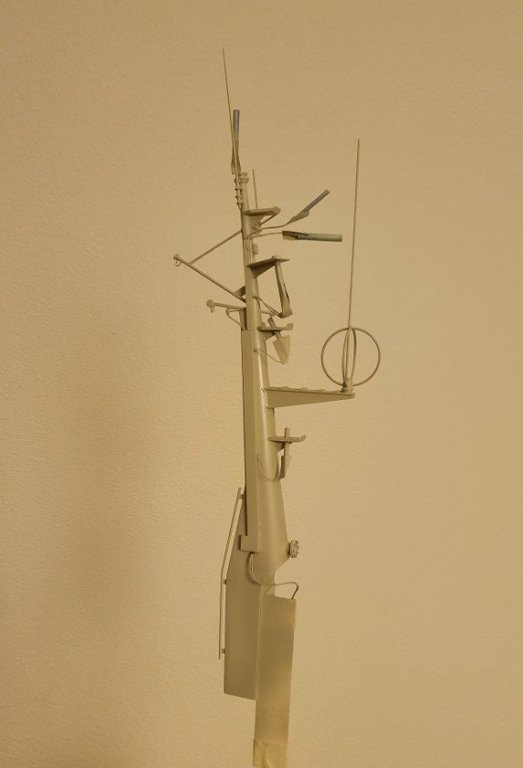

2020-01-12_201140.thumb.jpg.348671a719d705a31f40f615d7d1bffb.jpg2020-01-12_201155.thumb.jpg.834146e745567c3356fd49532ce98b20.jpg

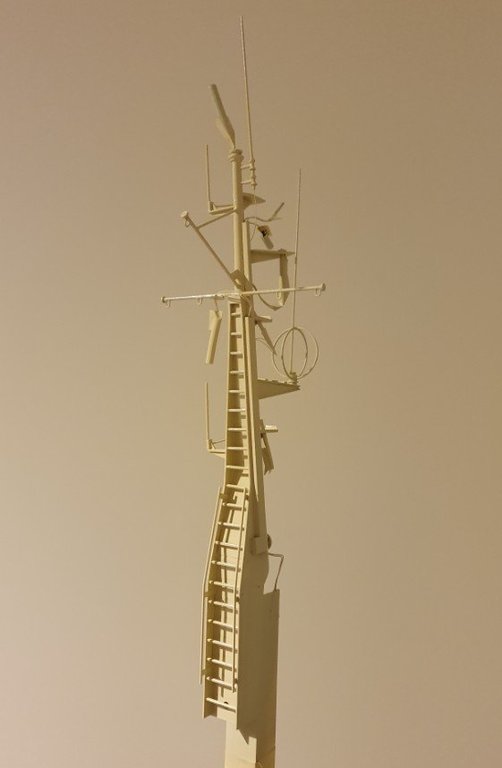

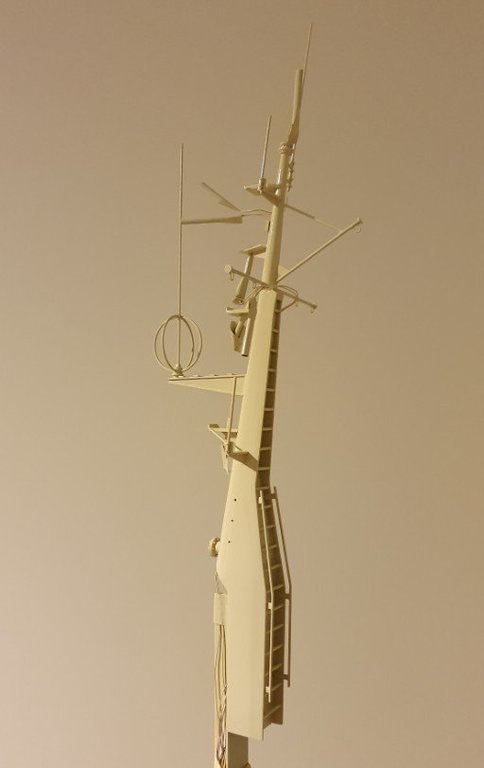

2020-01-12_201207.thumb.jpg.acf42c84fc7e773d7d7dae3e12e594a8.jpg2020-01-12_201218.thumb.jpg.ffc8a017425ad70600a3226922ceaa8a.jpg

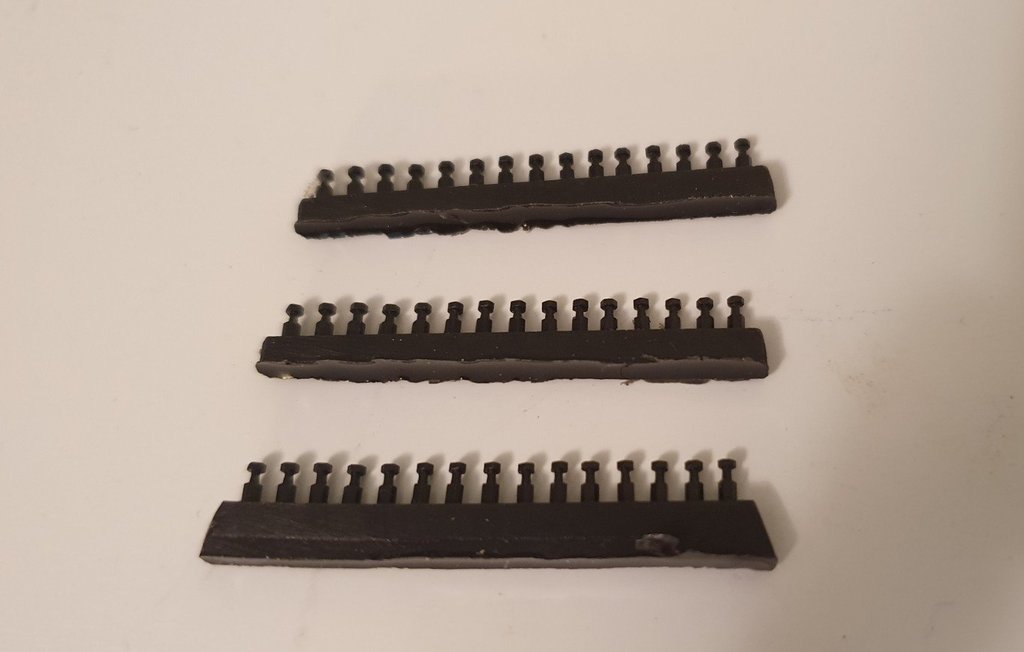

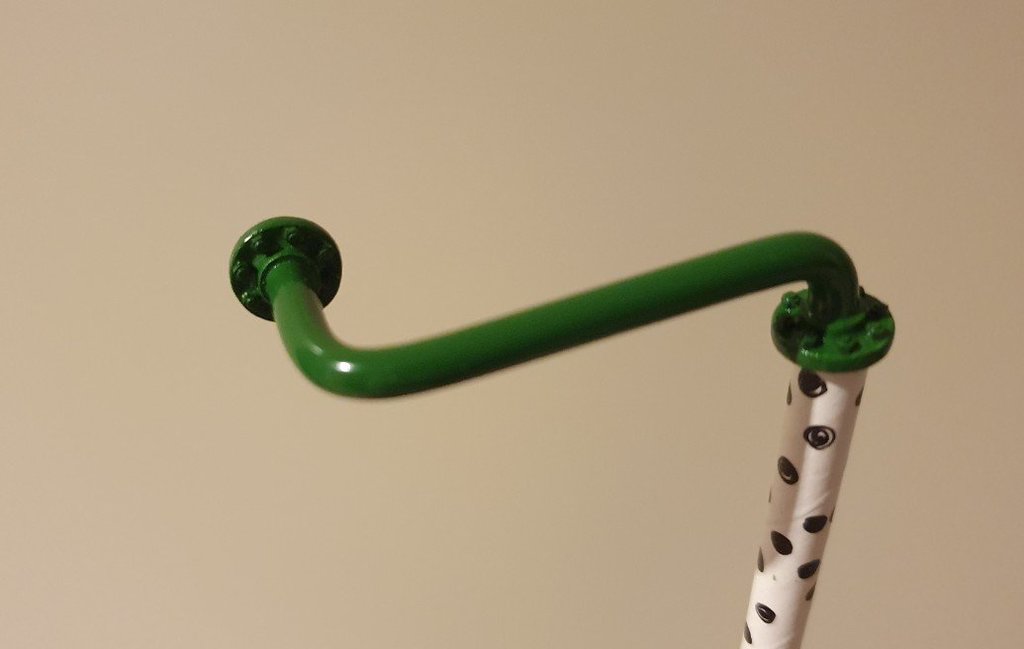

Dokleiłem imitacje śrub do rurociągu pożarowego. Tu jest użyta imitacja śruby z nakrętką 1,5 mm  nr kodowy 007 i dokończyłem jego malowanie....






Opublikowano

Szukałem, nie znalazłem - jeżeli przegapiłem to przepraszam ( odsyłałeś do wcześniejszych zapisów ale nie - gapa jestem i nie mogę znaleść.... )

Do budowy nadbudówek używasz HIPS spienionego czy twardego ?

Opublikowano

Z PLA ale tylko korpus, resztę czyli większość autor tematu wykonał sam.

Wysłane z mojego Redmi Note 4 przy użyciu Tapatalka


Opublikowano

W zasadzie koledzy wszystko powiedzieli ?



Ale dodam coś od siebie.....

Fakt, nie jest łatwo coś znaleźć w wątku z racji jego rozmiaru. Pytaj, a chętnie odpowiem.

Nadbudówka jest wydrukowana z PLA i poskładana z oddzielnych elementów.

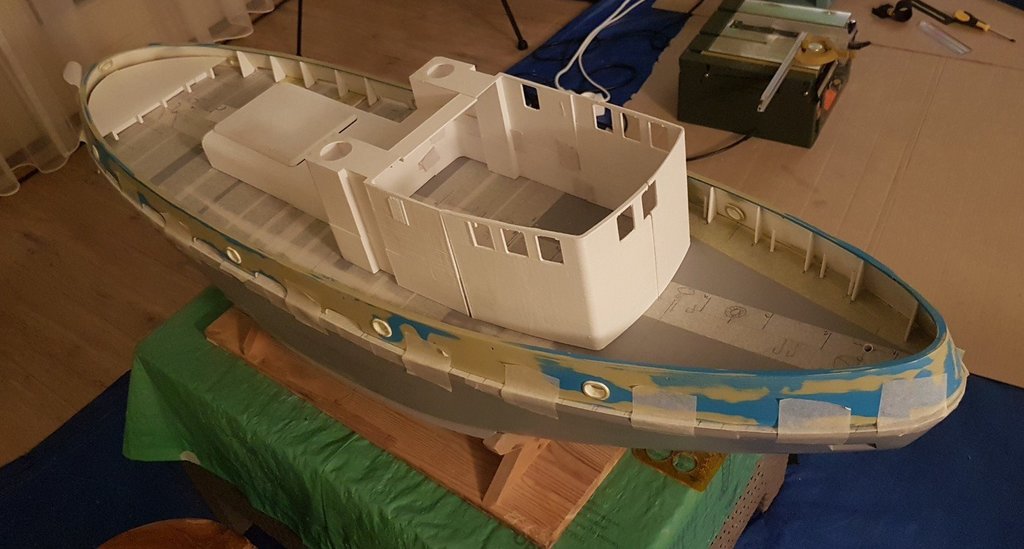

Projekt i wydruk kolegi OSA. Poniżej zdjęcie z lutego 2019...




Do budowy innych elementów używam twardego PCV i ABS. Są przyjemne w obróbce i się ładnie szlifują.

Miękkie PCV używam tylko na szablony i wzorniki. Na konstrukcje się słabo nadaje, gdyż nie ma gładkiej faktury, a poza tym przy klejeniu klejem do PCV łatwo się deformuje.

Polistyren (HIPS) reaguje w jakiś sposób z żywicą epoksydową,  po czym po kilku dniach staje się kruchy. Używam go w bardzo małych ilościach w kontakcie z klejem CA.

Opublikowano

PLA to kiepski materiał jeśli chodzi o odporność na temperaturę. Na słońcu albo w bagażniku nagżanego auta model wydrukowany z PLA potrafi się odksztalcić. Dobrze że nadbudówka jest biała i malowana. Mam nadzieję że to wzmocni jej odporność na słońce. Szkoda by było żeby tak dobry model uszkodził się od słońca.

Opublikowano

Tak, to prawda. PLA staje się szybciej plastyczne od ABS, ale do druku to dobry materiał, bo ma niewiele wad. Plastyczność można zaobserwować już w temp ponad 60°. Nie sprawdzałem dokładnie - może jest to 70°. Na szczęścia z PLA są wykonane tylko główne elementy, a tym samym są grube, więc i potrzebują więcej czasu, aby się rozgrzały. Słońce nie będzie jednak sprzymierzeńcem. Pływanie jak i ekspozycji na słońcu trzeba będzie unikać.

ABS jednak wytrzymuje krótkotrwale nawet 100°C.



Dziś robiłem przymiarki, dla rozmieszczenia całego okablowania w nadbudówce. Nie mam jeszcze wersji ostatecznej. Jest o kilka obwodów więcej, niż liczyłem poprzednio, gdyż wprowadziłem kilka zmian. Jest ciasno, a nawet bardzo.

Muszę to przemyśleć.

Opublikowano

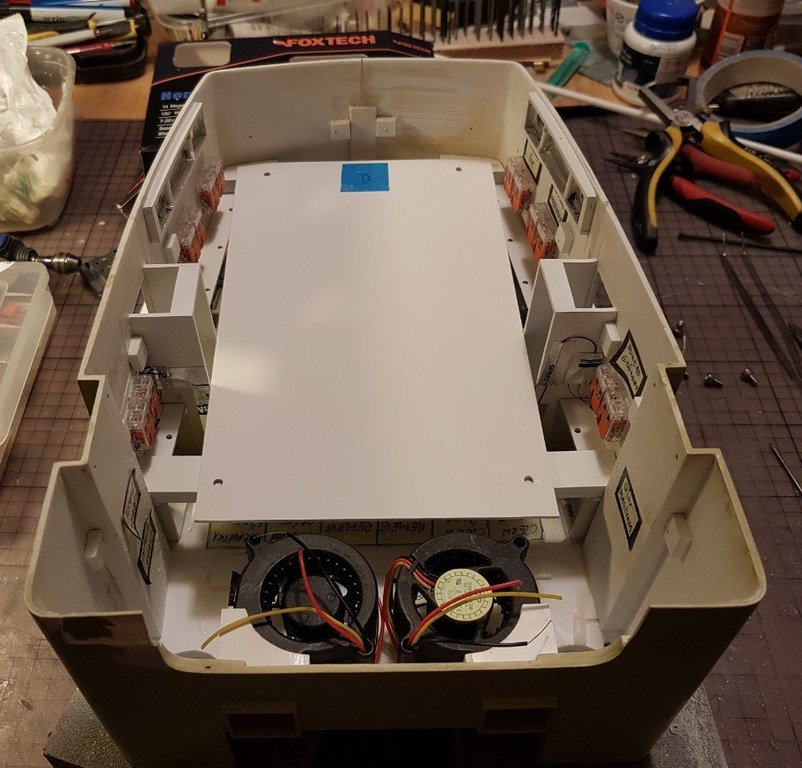

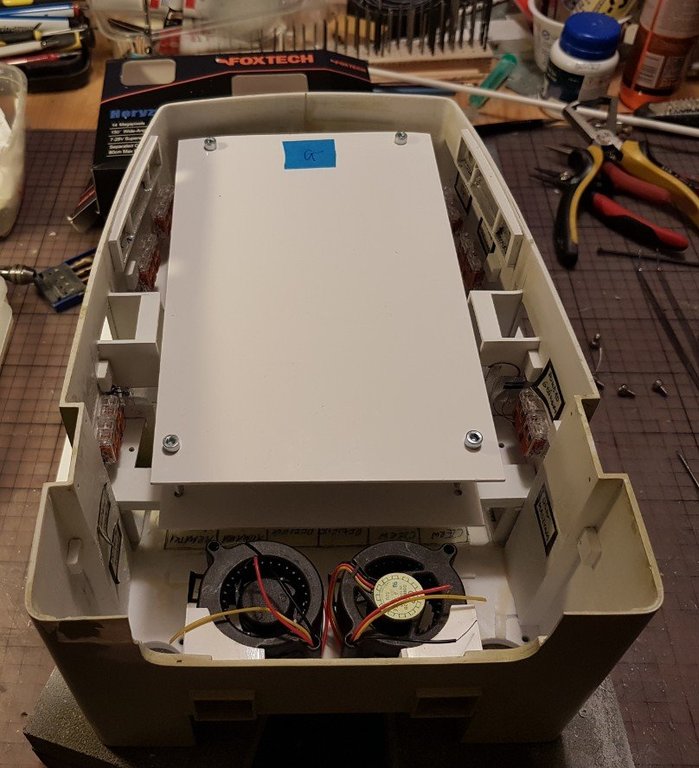

Czas zawsze jest pomocny, gdy potrzebny właściwy wybór. Będzie pięterko. W ten sposób będzie 2x więcej miejsca na kostki połączeniowe i kable....

2020-01-14_230803.thumb.jpg.05db3ef2332b81d70f5cb09339f8dd07.jpg2020-01-14_230818.thumb.jpg.49cd659583e39890e8c2e696bb996792.jpg







Opublikowano
W dniu 13.01.2020 o 22:33, solainer napisał:

PLA to kiepski materiał jeśli chodzi o odporność na temperaturę. Na słońcu albo w bagażniku nagżanego auta model wydrukowany z PLA potrafi się odksztalcić. Dobrze że nadbudówka jest biała i malowana. Mam nadzieję że to wzmocni jej odporność na słońce. Szkoda by było żeby tak dobry model uszkodził się od słońca.

Racja , ale nadbudówka była szpachlowana . Szpachla żywiczna usztywni konstrukcję i nie wszystkie miejsca będą się nagrzewać zobaczymy jak będzie

Opublikowano

Zapraszam kolegę na stronę 48 wątku, gdzie opisałem dlaczego przewody są tu, a nie gdzie indziej. Ładnie czy nieładnie to jest kwesta gustu. A tu jest tak jak zaprojektowała to stocznia. Mi się akurat podoba i cieszę się, że opcję pociągnięcia przewodów wewnątrz masztu ostatecznie porzuciłem. Samo wejście przewodów do masztu wyglądałoby mało profesjonalnie i nienaturalnie. A tak, osłona ładnie to rozwiązała.

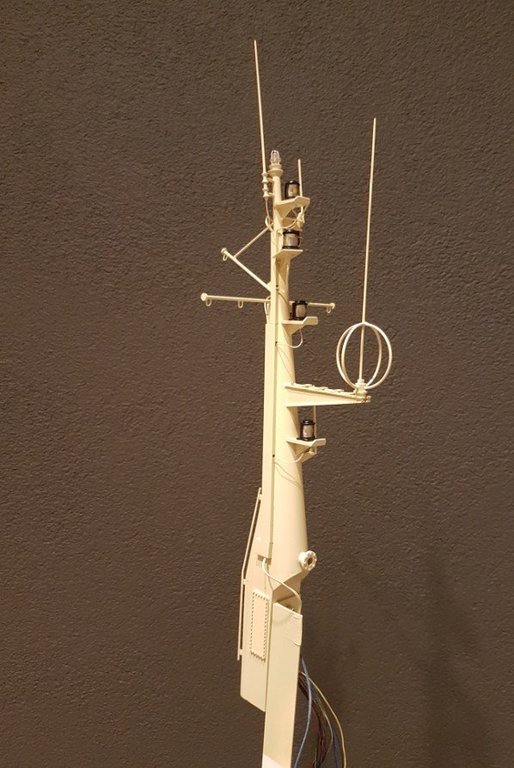

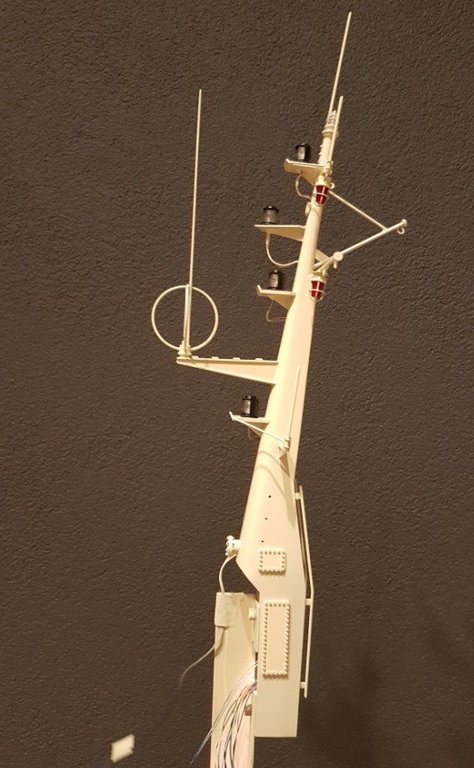

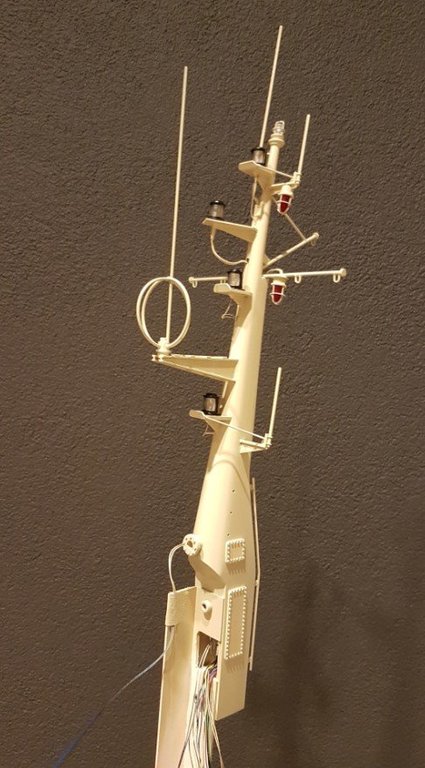

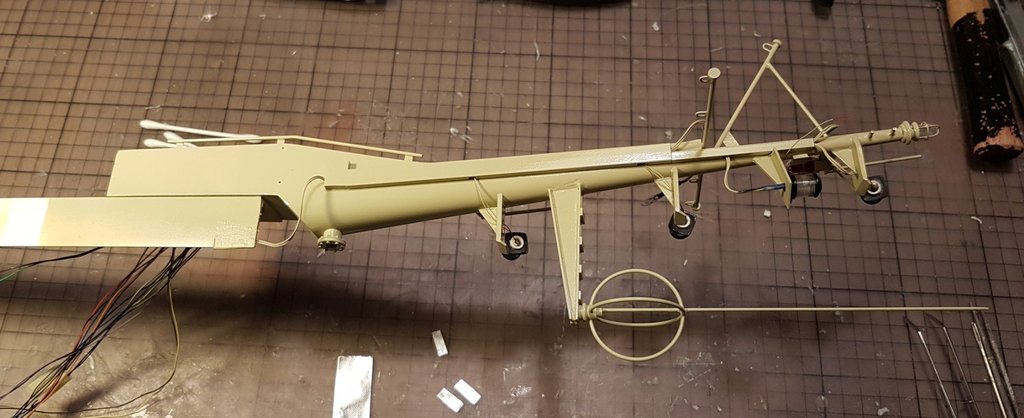

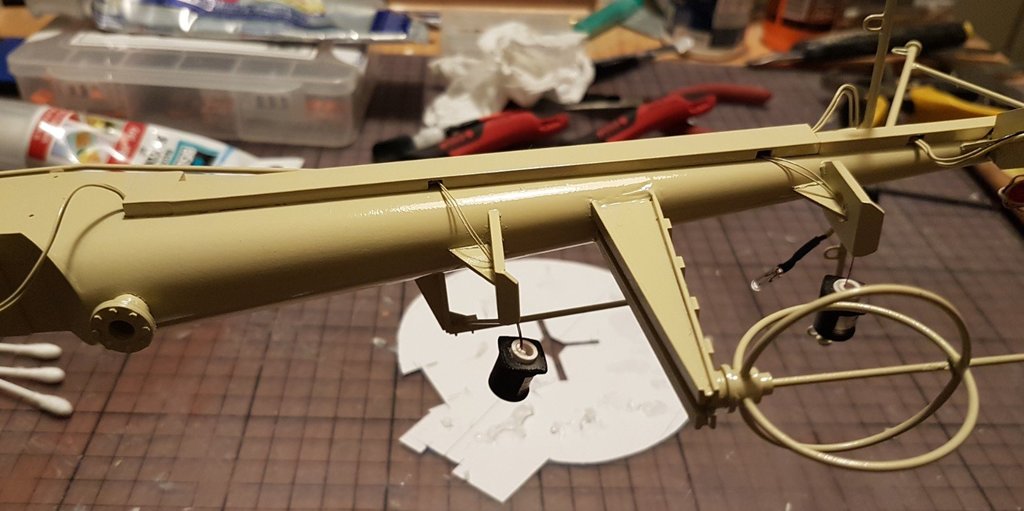

Maszt prawie ukończony. Wszystkie lampy i pokrywy inspekcyjne na miejscu. Jutro poręcze na czarno i bloczki linowe na poprzeczki. No i próba wszystkich lampek....

2020-01-16_234801.thumb.jpg.682f9f1e33bf4816e53c9dbc737688df.jpg2020-01-16_234815.thumb.jpg.5017b3000fc7f18f014dd2cbdd2d0d97.jpg

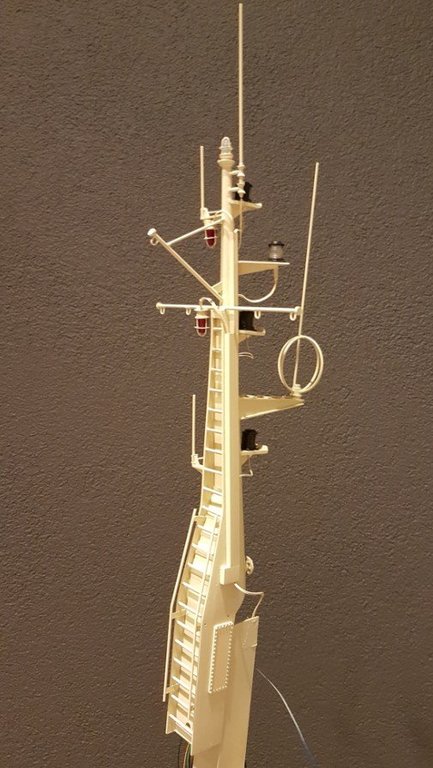

2020-01-16_234835.thumb.jpg.842a3686d16f78da6a36dd5ebf953d63.jpg2020-01-16_234857.thumb.jpg.aba28286d601b03de760fc1f7d38fb3f.jpg
