DH 100 Vampire MK 1

Recommended Posts

Witam. Jako że budowa F16 idzie mi nie całkiem po mojej myśli i nie do końca sobie mogę z nią poradzić, postanowiłem zrobić coś co powinno się udać czyli tradycyjna konstrukcja oparta na sprawdzonych planach. Wybrałem wampira ponieważ to dość charakterystyczna konstrukcja i ma fajny dwu belkowy ogon.

Ruszyłem z budową na początku kwietnia. Chciałbym ten model zrobić tak pół makietowo z liniami podziału i nitami no i może z odsuwaną owiewką kabiny. Skrzydła z pełną mechanizacją: klapy, lotki i hamulce.

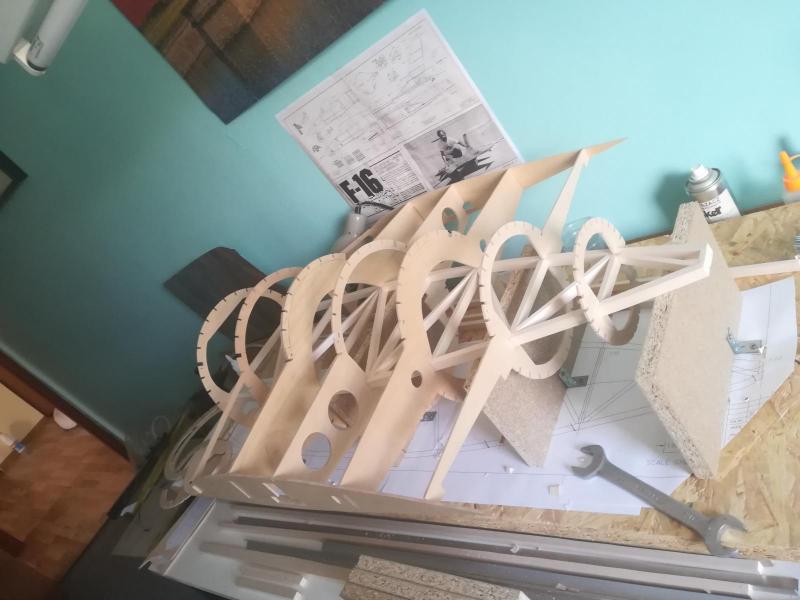

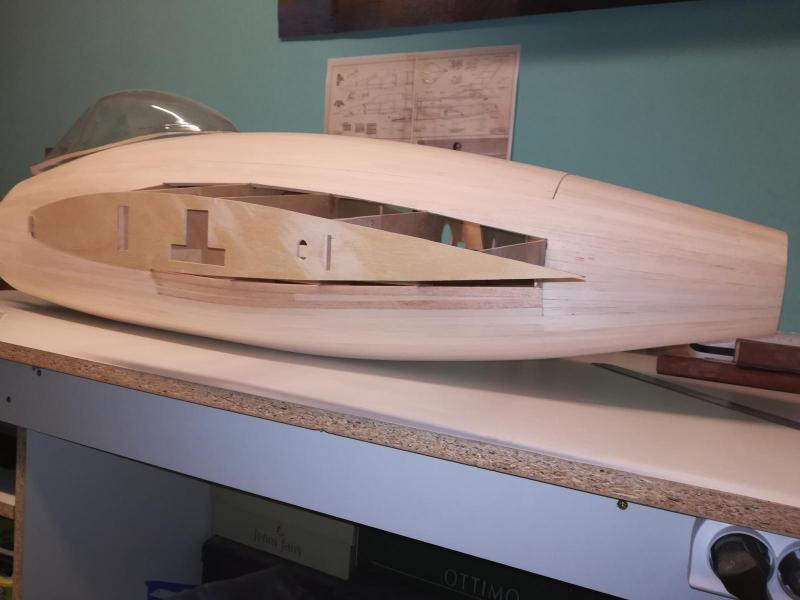

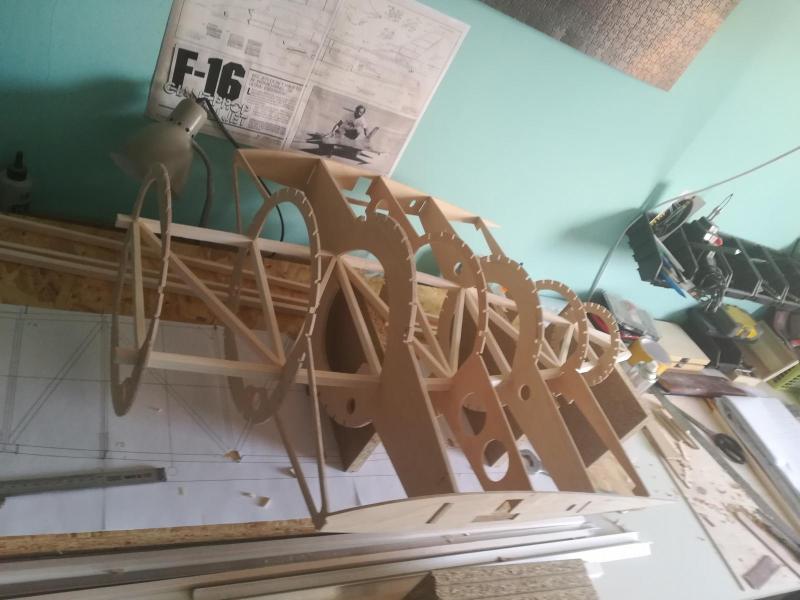

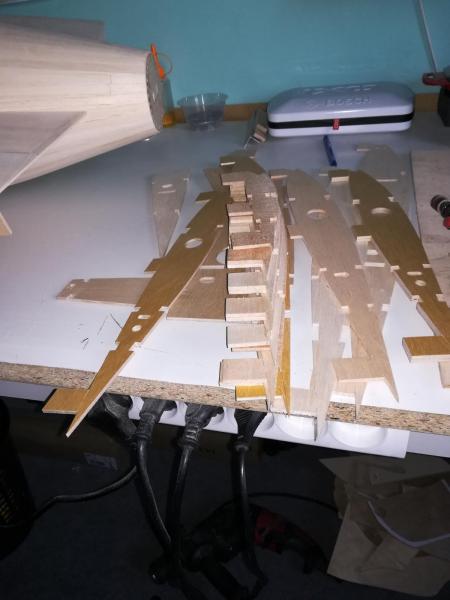

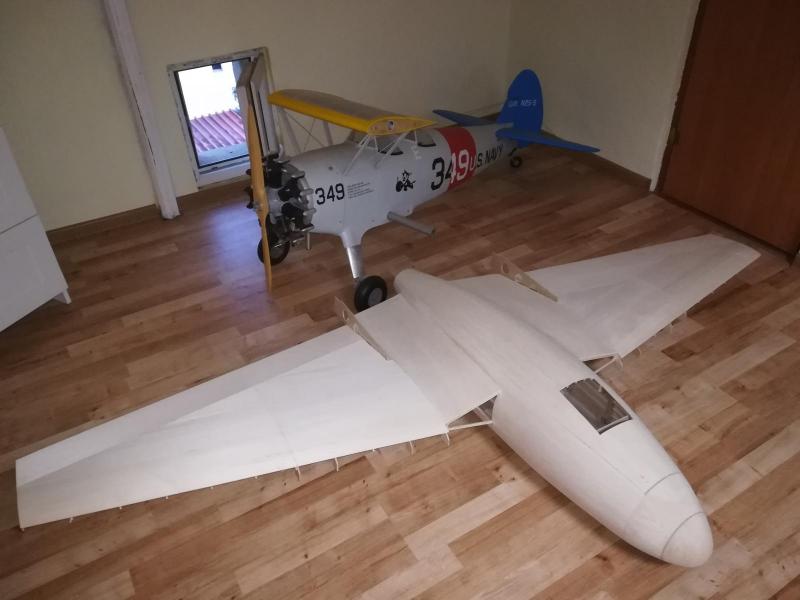

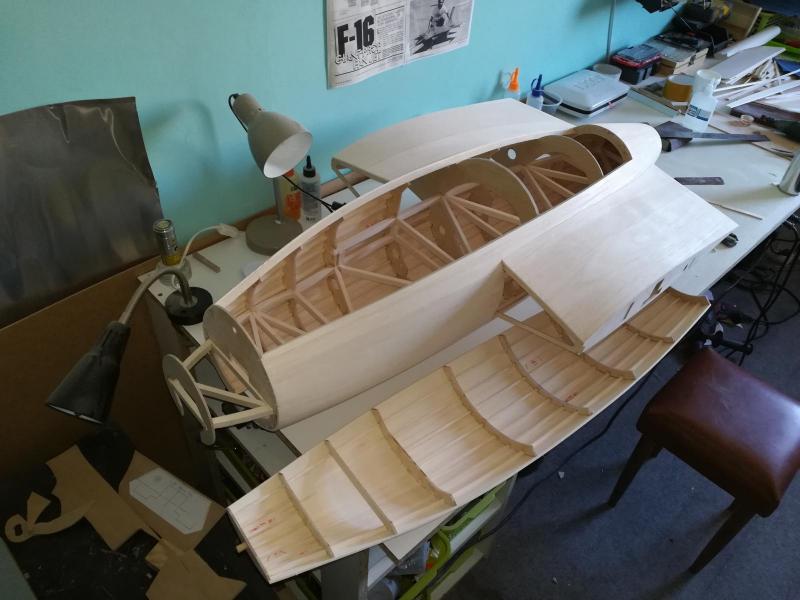

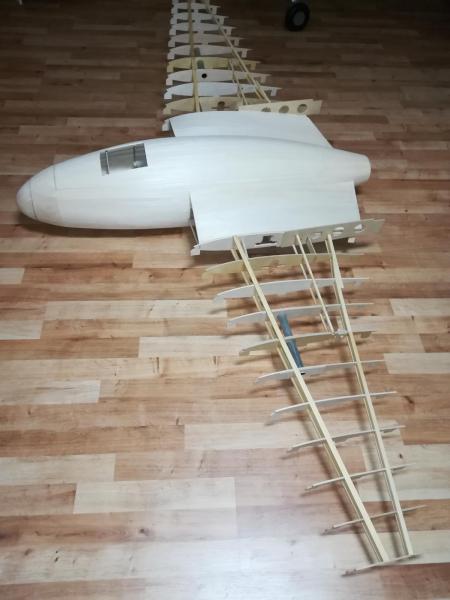

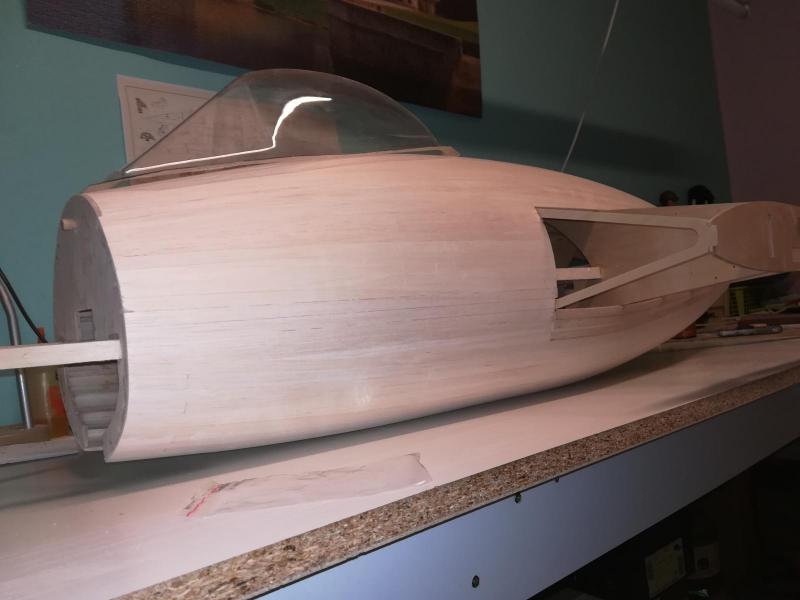

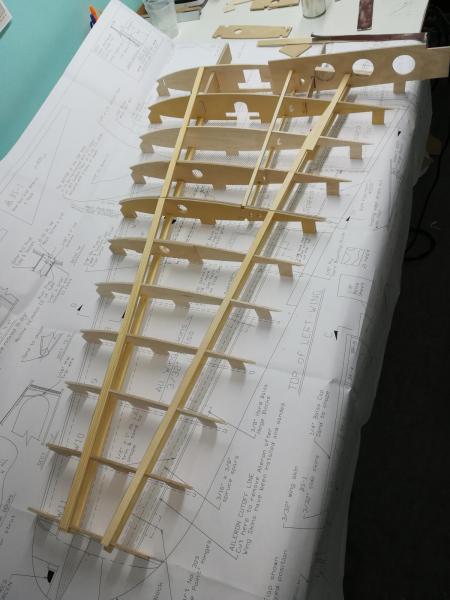

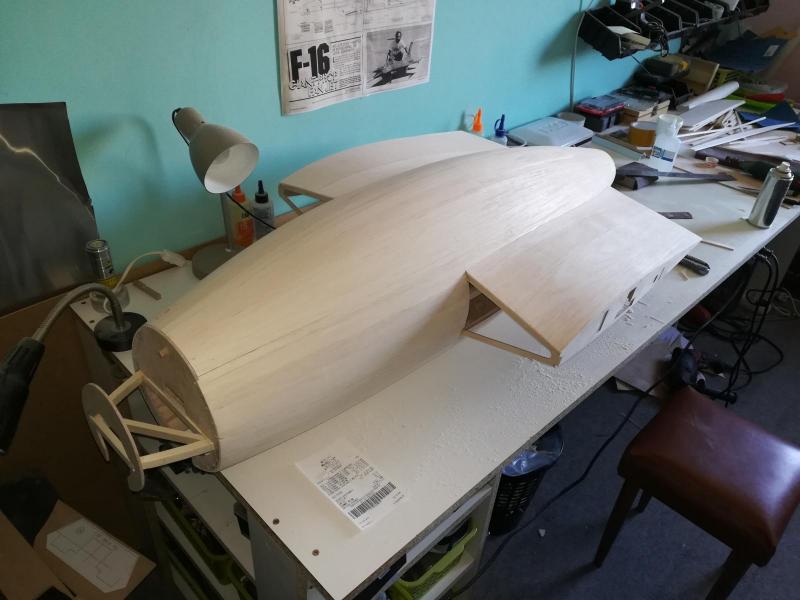

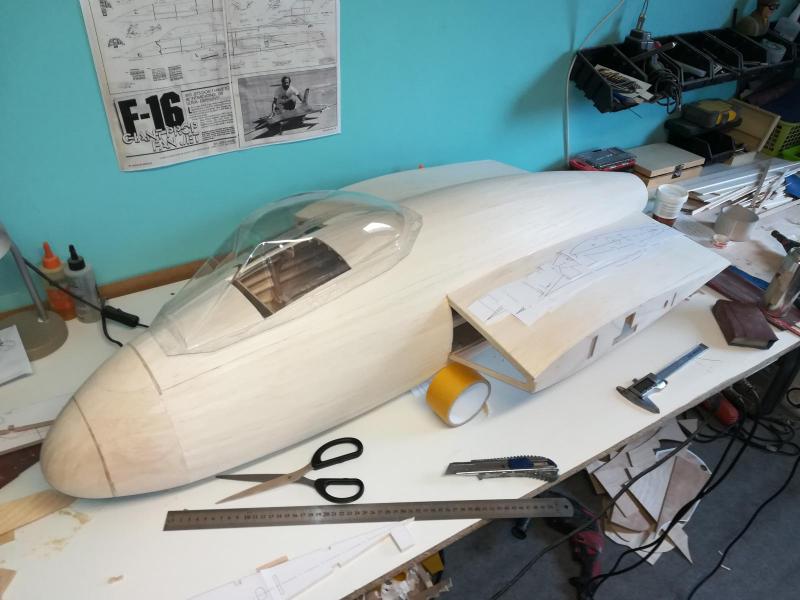

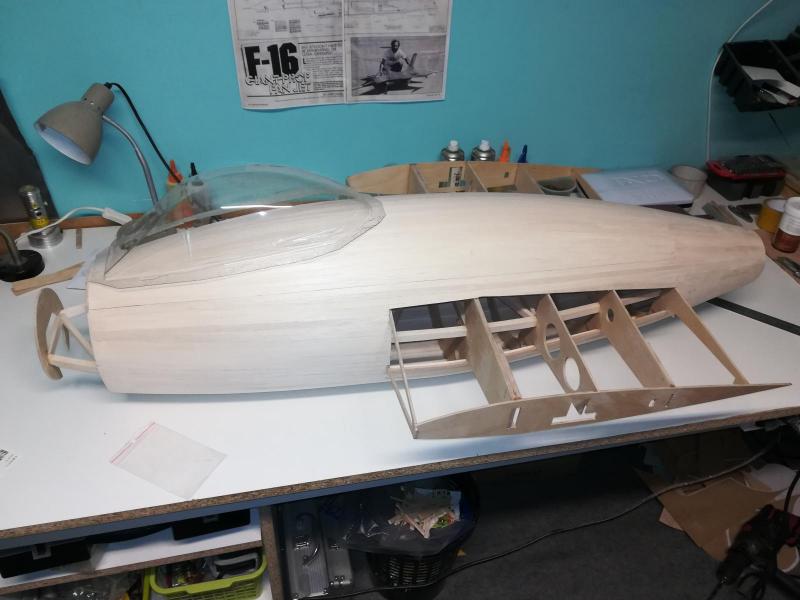

To co zrobiłem do dziś widać na zdjęciach niżej. Mimo że model wygląda na prosty to konstrukcja wcale nie jest banalna i trochę wysiłku mnie kosztowała. Niebawem biorę się za ogon.







































Share this post


Link to post
Share on other sites

Wpadnij na Małopolski Piknik Lotniczy do Krakowa 23-24.06. , obejrzysz sobie na żywo tego krwiopijcę :D, stoi w głównym hangarze w MLP  ;) .



Też mi się podoba ta konstrukcja.

Turbina czy Fan do napedu?

Share this post


Link to post
Share on other sites

Wiem widziałem ale w Krakowie stoi inna wersja. Mimo wszystko cześć rzeczy można z niego popatrzmyć.

Share this post


Link to post
Share on other sites

Wiem widziałem ale w Krakowie stoi inna wersja. Mimo wszystko cześć rzeczy można z niego popatrzmyć.

Witaj Piotr

To wg.Tony Nijhuis Designs

Czy pojawiła się nowość u Zirolli?

pozdrawiam Piotrek

Share this post


Link to post
Share on other sites

Kerry Sterner go narysował. Jest lepiej opracowany niż z Tonego. Ma więcej detali ale ma też wadę. Będzie ciężki w transporcie bo demontują się jedynie końcówki skrzydeł ale to nie aż taki problem. W ostateczności będzie jeździł na lotnisko na dachu a nie wewnątrz samochodu.

Share this post


Link to post
Share on other sites

Widziałem kilka tych konstrukcji na żywo.

Latają Fantastycznie!!!!.

Będzie fajny Duży!, jaki planujesz napęd?



pozdrawiam Piotrek

Share this post


Link to post
Share on other sites

Tradycyjny odrzutowy. Jakoś nie przepadam za elektrycznymi napędami. Jaka turbina to jeszcze nie wiem, pewnie nie mniej niż 10 kg ciągu. Na wybór jeszcze przyjedzie pora. Mam nadzieję, że będzie dobrze latał, skrzydeł ma dużo więc jestem dobrej myśli.

Share this post


Link to post
Share on other sites

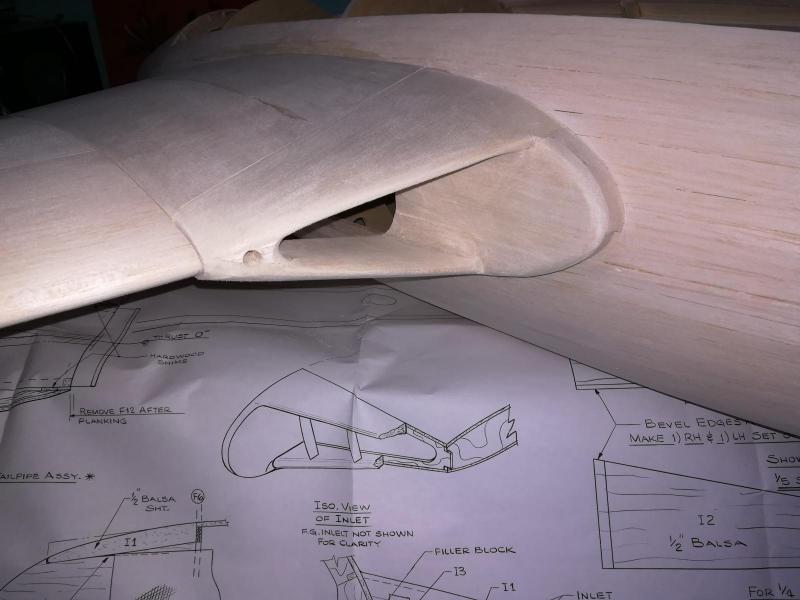

Powoli do przodu, wstępnie oprofilowalem wloty powietrza. Teraz biorę się za spływ i na stół pójdą klapy i hamulce.post-143-0-41674300-1526663540_thumb.jpg

Share this post


Link to post
Share on other sites

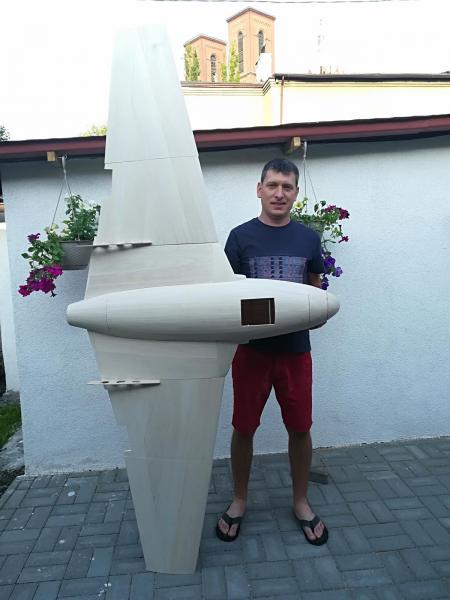

Zrobiłem sobie zdjęcie z modelem i widać że maleństwo troszkę większe jest odemnie. Z prac jakie mam za doba to gotowe mam klapy i hamulce. Skrzydła jeszcze nie mają końców i trzeba oszlifować krawędzie natarcia po czym bierzemy się za ogon.


Share this post


Link to post
Share on other sites

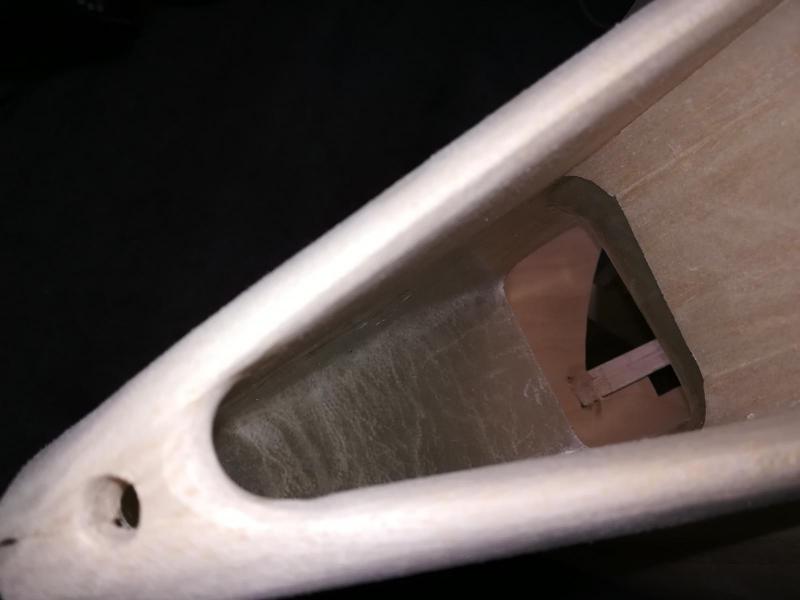

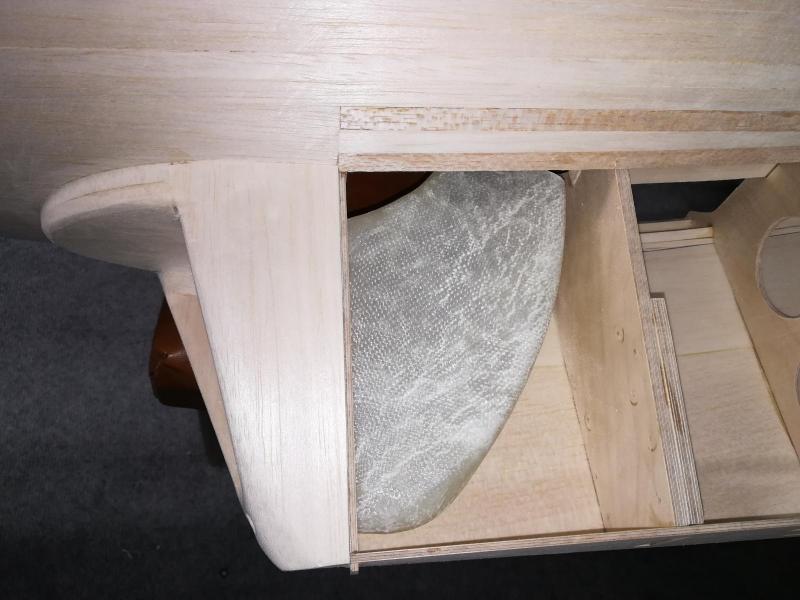

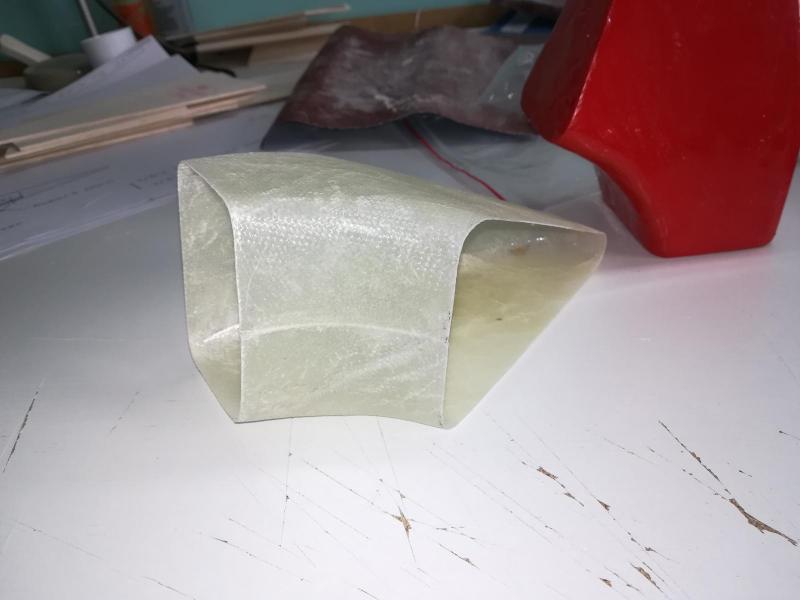

Monologu ciąg dalszy :|. Na prymitywny sryrodurowym kopycie okolejnym folią oracower wylaminowalem wewnętrzną cześć wlotów powierza. Użyłem 2 warstw tkaniny 150g/m2. Tak się owe doloty prezentują.




Share this post


Link to post
Share on other sites

Piotrek, przy wyciąganiu zmaltretowałeś trochę ten laminat ;)  Rozciąłeś jak widać z jednej strony..?

Share this post


Link to post
Share on other sites

Tak ale wyjąłem pół mokry, utwardził się przebarwienia zostały ale wyszło sztywne. Druga sztuka jest nierozcięta bo wytopiłem kopyto. To są skutki lenistwa :) pomaluj się i będzie ok te elementy nie są narażone na jakieś specjalne obciążenia.

Share this post


Link to post
Share on other sites

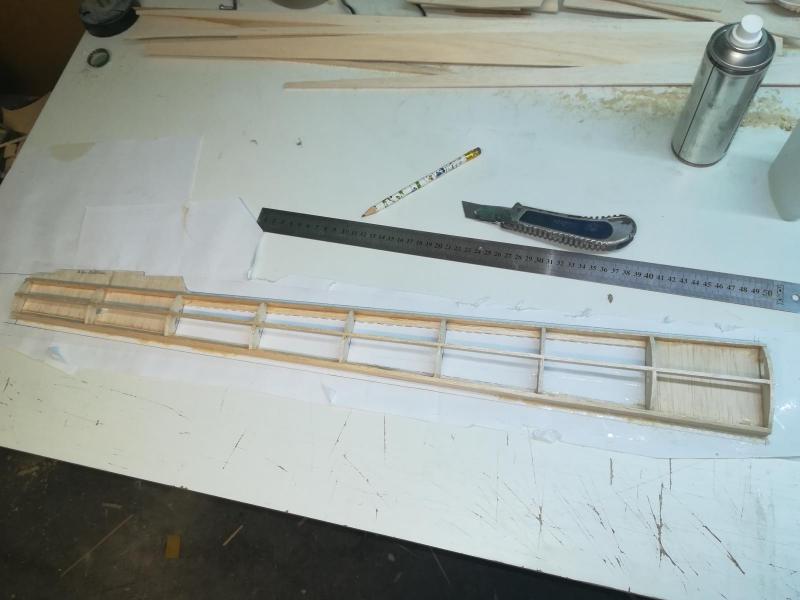

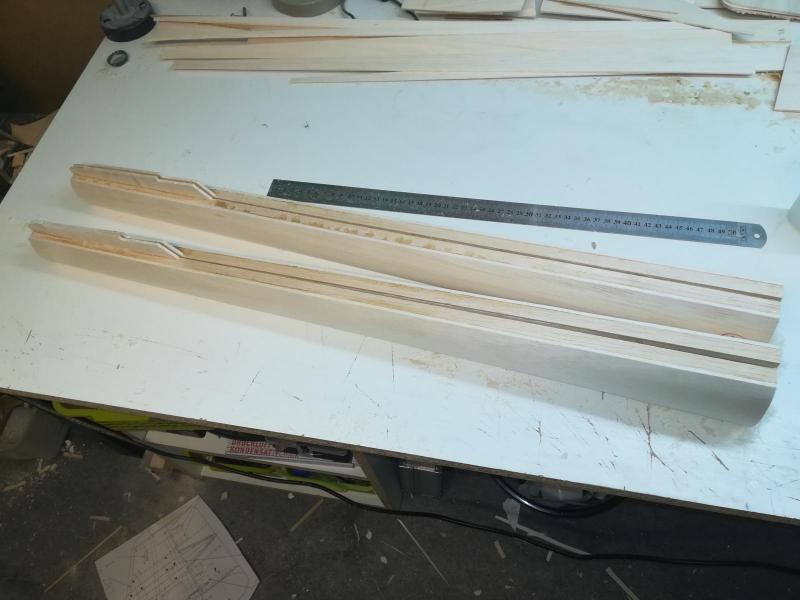

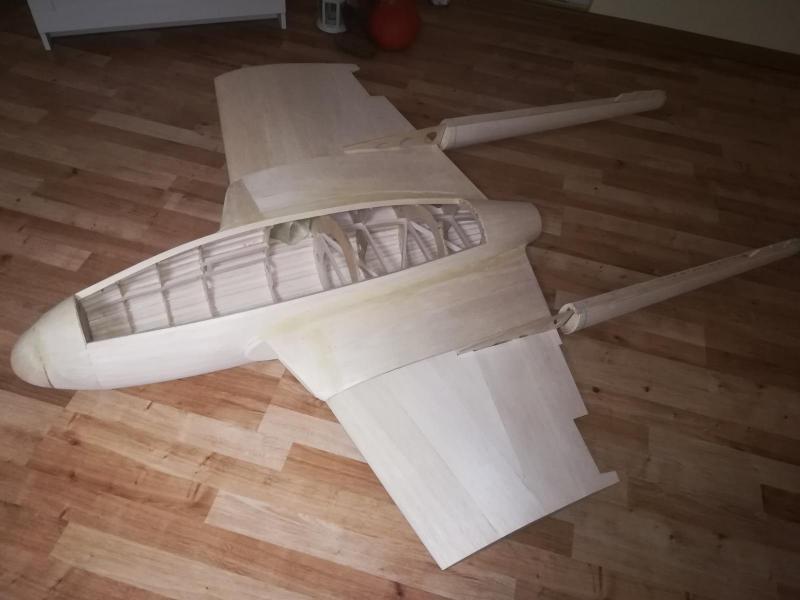

Przyszła jesień więc znów w spokoju można wrócić do budowy. Przez ostatnie kilka dni dłubałem przy belkach ogonowych i udało mi się zrobić dwie pary połowek. Wygląda to tak. Zostało już niewiele pracy w drewnie ale ciągle końca nie widać.post-143-0-89411800-1539191796_thumb.jpg



  • Upvote 1

Share this post


Link to post
Share on other sites

Dobrze że znowu działasz , bo  podejrzewałem  że zaniechałeś  budowy  wampira . Buduj bo to fajny klasyk.

Share this post


Link to post
Share on other sites

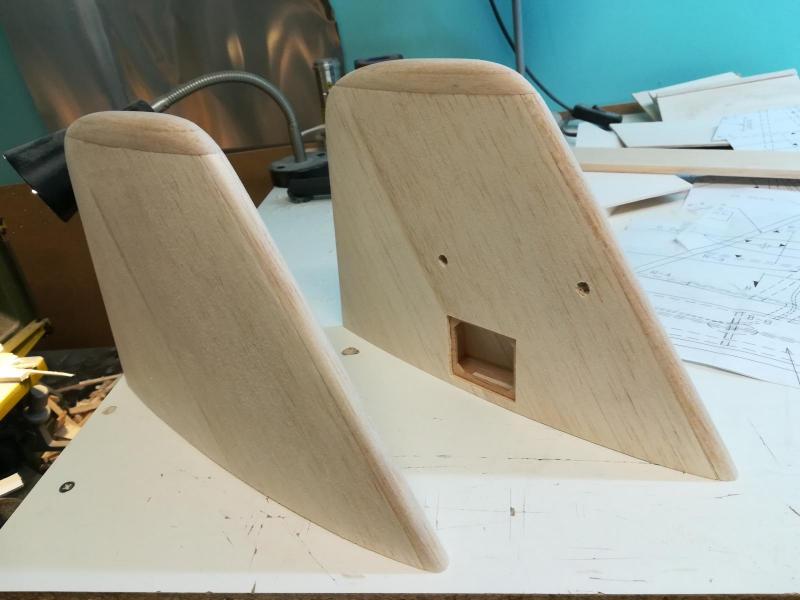

I znowu mały krok do przodu. Mam gotowe stateczniki pionowe. Na zdjęciu jeszcze w jednym kawałku natomiast na warsztacie już z odciętmi sterami kierunku. Teraz na stół wchodzi ostatni element jaki mi został czyli statecznik poziomy. Model ma w projekcie jedno serwo na ster wysokości, zastanawiam się czy nie zdublować ale znowu ta masa na samym ogonie? Mam nadziej ze dobrej klasy serwo będzie niezawodne i wystarczy jedno.


Share this post


Link to post
Share on other sites

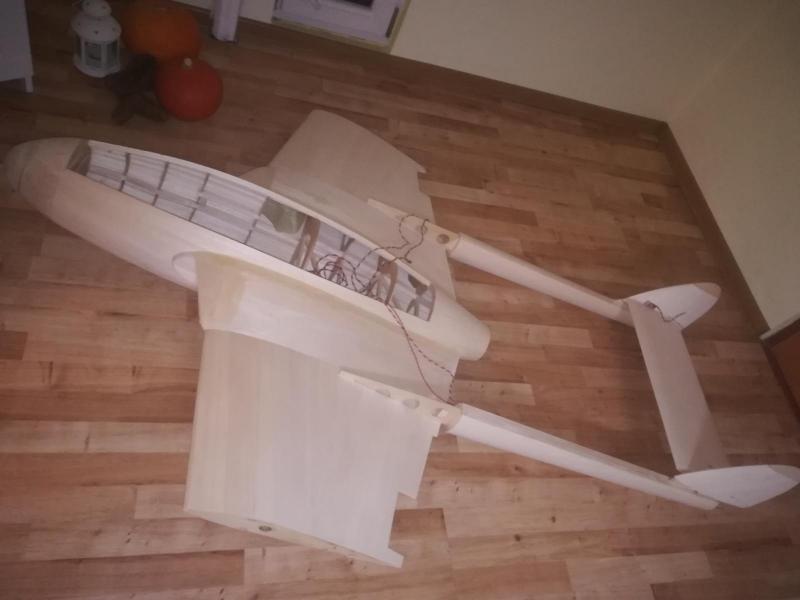

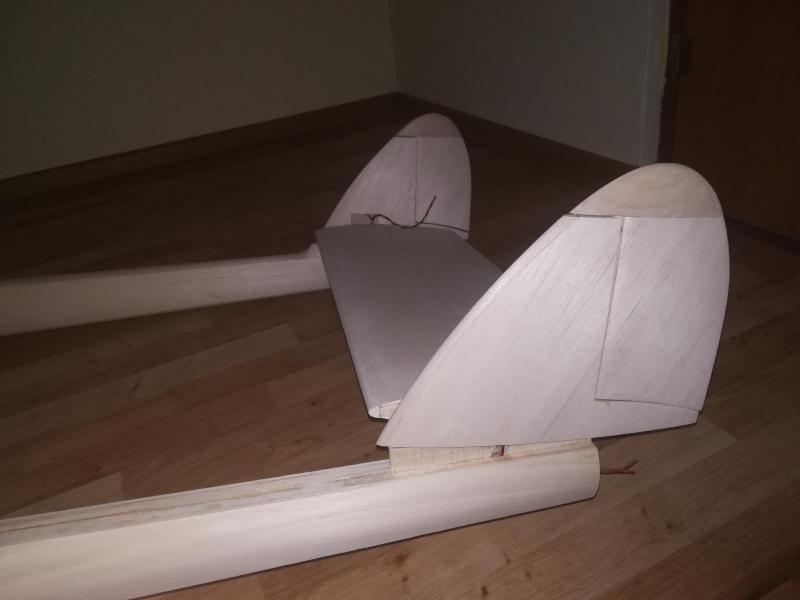

Miała być wersja mk1 ale jak złożyłem model do kupy to coś nie do końca zagrało i przy lekkiej namowie żony zrobiłem komplet nowych stateczników. Teraz mam wersję fb5. Teraz podoba mi się o wiele bardziej. Na chwilę obecną elementy posiadane są na wtyk. Trzeba pomierzyć wszystkie kąty i całość zmontować na sztywno. Już widzę jak "praktyczny" będzie w transporcie.




Share this post


Link to post
Share on other sites

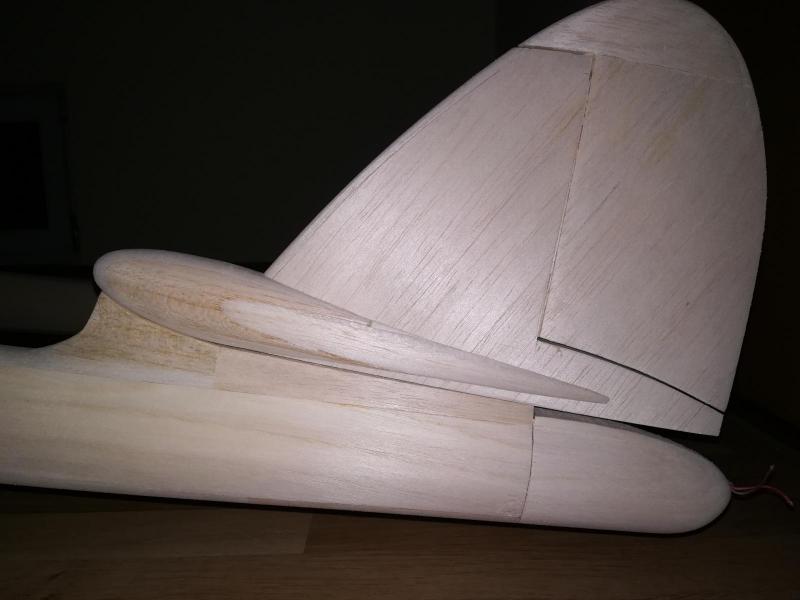

To nie garderoba tylko hol na moim poddaszu i nie jest mały bo na 3 na 7m aczkolwiek model zajmuje trochę miejscs :). Obecnie kończę z rzeźbą która zajęła mi sporo czasu. Jeszcze trzeba będzie podszpachlować gdzieniegdzie i nadejdzie upragniony koniec. Nie mogę doczekać się wykańczania modelu. Kupiłem już cześć serw. Tym razem zastosuję powerboxa SRS ze zintegrowanym odbiornikiem i wszytkie serwa cyfrowe.post-143-0-93054100-1541882652_thumb.jpg

Share this post


Link to post
Share on other sites

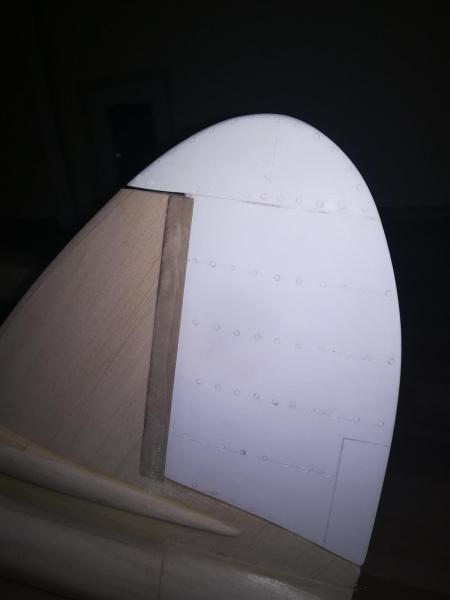

Nie zwątpiłem, buduję dalej. Praktycznie cały model pokryłem laminatem. Skrzydła i usterzeniem 25g/m2 natomiast kadłub 40g/m2. Wykończenie zacząłem od sterów kierunku i wysokości. Na laminat poszła szpacha natryskowa 2 razy szlifowania i na koniec detale. Linie podziału zrobiłem z taśmy do ozdabiania paznokci natomiast nity rozgrzaną rurką 2,5 mm. Efekt dla mnie jest ok i mam nadzieję że uda mi się tak wykończyć cały model.


  • Upvote 1

Share this post


Link to post
Share on other sites

Fajnie wychodzi, podglądam cały czas może jakieś rozwiązanie mi pomoże w moim migu. Nie mogę sobie wyobrazić jak robiłeś te linie podziału. One są wklęsłe czy wypukłe? Mógł byś mi rozjaśnić to?

Share this post


Link to post
Share on other sites
