Jak ładować NIMh?


pjk11
 Udostępnij

Rekomendowane odpowiedzi

No to w czym problem? Koszyczek kosztuje z 15 zł. Wsadź w niego te 8 akumulatorów i podłącz do ładowania i po sprawie. W pedeefie masz ładowanie fast 2A. Jak będziesz je ładował 0.5A  to będzie dobrze. Chyba że chcesz ładować prądem 2A ale musisz ustawić czas ładowania i rozładować je wcześniej.

Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

Problem w tym ze np w XBOXIE mam 2 takie same ogniwa. I juz musze miec koszyk na 2 i na 8 ogniw. Do tego juz 2 zlaczki XT60 do ladowarki. Poniewaz laduje jeszcze ogniwa do krotkofalowek (6szt) musz miec koszyk na 6 ogniw i zlaczke XT60 do ładowarki. I tu wracamy do punktu wyjscia:



"Chciałbym zrobić koszyk (na 8 ogniw) do ładowania tych baterii za pomoca Ichargera 106B+. Będe ładował ogniwa tylko tego samego producenta i tej samej pojemnosci. Jak lepiej połączyc te ogniwa w koszyku, szeregowo czy rownolegle?"



Pozdrawiam

Odnośnik do komentarza
Udostępnij na innych stronach

Przecież to banalnie proste. Dolutuj przewód do styku koszyka po 2,4,6  akumulatorze i wyprowadź to na jakąś listwę stykową. Będziesz przepinał ładowarkę i tyle. Jeżeli już tak upierasz się przy ładowaniu równoległym to kup sobie ładowarkę wielokanałową i nie będziesz musiał mysleć w jakiej kondycji jest każdy z akumulatorów i ile koszyków musisz mieć. Nie da się zrobić wszystkiego na hurra.



A i jeszcze jedno. Jak połączysz równolegle 8 akumulatorów o prądzie ładowania 2A każdy to szykuj się na prąd ładowania fast rzędu 16 A.

Odnośnik do komentarza
Udostępnij na innych stronach

Ja do ogniw Ni-MH w rozmiarze AA i AAA mam dedykowaną ładowarkę BC-700 z 4-ma niezależnymi kanałami. Jak mam do naładowania 5 lub więcej ogniw to po prostu robię to w dwóch turach. Mimo wszystko uważam, że jest to lepsze rozwiązanie niż ładowarka modelarska i kombinowanie z łączeniem równoległym lub szeregowym.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Nigdy nie ładowałem i nie ładuję aku NiMH równolegle . Nawet nie wiem jak to technicznie zrobić ? Szeregowo owszem !

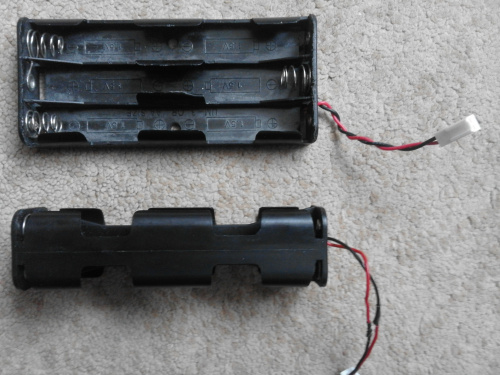

Koszyczki na 6 i 8szt. aku




A ta ladowarka naladuje 1 albo 3 ogniwa? A najlepiej jedno AA i jedno AAA?



Pozdrawiam



Pod warunkiem że mają tą samą pojemność .

Problem w tym ze np w XBOXIE mam 2 takie same ogniwa. I juz musze miec koszyk na 2 i na 8 ogniw. Do tego juz 2 zlaczki XT60 do ladowarki. Poniewaz laduje jeszcze ogniwa do krotkofalowek (6szt) musz miec koszyk na 6 ogniw i zlaczke XT60 do ładowarki. I tu wracamy do punktu wyjscia:



"Chciałbym zrobić koszyk (na 8 ogniw) do ładowania tych baterii za pomoca Ichargera 106B+. Będe ładował ogniwa tylko tego samego producenta i tej samej pojemnosci. Jak lepiej połączyc te ogniwa w koszyku, szeregowo czy rownolegle?"



Pozdrawiam



A niby jak chcesz połączyć ogniwa równolegle w oryginalnym koszyczku na 8 ogniw ?

Problem w tym ze np w XBOXIE mam 2 takie same ogniwa. I juz musze miec koszyk na 2 i na 8 ogniw. Do tego juz 2 zlaczki XT60 do ladowarki. Poniewaz laduje jeszcze ogniwa do krotkofalowek (6szt) musz miec koszyk na 6 ogniw i zlaczke XT60 do ładowarki. I tu wracamy do punktu wyjscia:



"Chciałbym zrobić koszyk (na 8 ogniw) do ładowania tych baterii za pomoca Ichargera 106B+. Będe ładował ogniwa tylko tego samego producenta i tej samej pojemnosci. Jak lepiej połączyc te ogniwa w koszyku, szeregowo czy rownolegle?"



Pozdrawiam





Tak po chłopsku ! Prosto ale działa ! Ładowanie aku NiMH szeregowo koszyczkiem na 8szt aku .



2szt aku






4szt aku






6szt aku






8szt aku - podpinasz minusowego krokodylka do minusa ostatniego z 8-miu aku ( do sprężynki ) . Jak widzisz na zdjęciach do wtyczki koszyczka mam podpiętego plusowego krokodylka . W zależności ile chcę ładować aku ( 2, 4, 6, 8 szt ) ? Podpinam minusowy krokodylek do odpowiedniej sprężynki . ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Zanim zaczniecie kombinować z koszyczkami, bo to akurat najmniejszy problem, jeśli chodzi o ładowanie aku., warto byłoby przeczytać co nieco o samym ładowaniu NiMH:



Notatnik konstruktora. Nowoczesne akumulatory i ogniwa elektryczne. EP 12/2011



Nowoczesne akumulatory. Sposoby ładowania i obsługa. cz.1  EP 4/2003  cz.2 EP 5/2003



po angielsku:



Nota aplikacyjna f-my Texas Instruments:



Characteristics of Rechargeable Batteries - snva533-TI.pdf

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Ja zakupiłem sobie ładowarkę EVER ACTIVE NC 1000Plus do ładowania akumulatorków.Posiada ładowanie,rozładowanie, test,odświeżanie i pomiar pojemności.Prądy ładowania 200,500,700 i 1000mA- rozładowania 100,250, 350 ,500mA.Wykrywa uszkodzone akumulatory.



Być może nie jest to oryginał  ale z tego zakupu jestem zadowolony :), dodatkowo mam dwa kpl Eneloope.

Dla mnie to jest dobre, że każdy kanał jest niezależny, mogę ładować , rozładowywać jeden, dwa trzy lub wszystkie.


Odnośnik do komentarza
Udostępnij na innych stronach

ni-mh oraz ni-cd ładujemy  TYLKO SZEREGOWO ! zwłaszcza przy ładowaniu dużym prądem -szybkim ładowaniu. Związane to jest z charakterystyką ładowania ogniw -spadkiem pod koniec ładowania oporności wewnętrznej i spadkiem napięcia odłożonego na tej oporności przy zadanym prądzie.





Przykład:kilka ogniw równolegle -np. 10 i ładowanie prądem np 10A. Prąd rozkłada się w miarę równo po około 1A na ogniwo -napięcia muszą być równe (bo to połączenie równoległe)

Końcówka ładowania 1 ogniwo się już naładowało -spada oporność wewnętrzna  a napięcia nadal są równe bo inaczej być nie może.  i przez to już naładowane ogniwo płynie np 4A a przez pozostałe   ogniwa reszta -6A -czyli po 0,66A.

całe napięcie się uśrednia -i ładowarka nie wyłącza -lub wyłącza z opóźnieniem.

To jedno słabsze ogniwo jest notorycznie przeładowywane dużym prądem i  się niszczy... spada pojemność -więc następnym razem znowu się szybciej naładuje i przeładuje -i będzie gorzej -postepujaco gorzej.



W praktyce przy bardzo czułej ładowarce tego nie widać i niszczenie ogniw jest powolne ale niestety jest.



Szeregowo - w ogniwa wpompowywany jest identyczny ładunek Ah -jak jedno się naładuje -to przy ustawionym prądzie (w odpowiadającym  przykładzie 1A) na spadającej oporności odłoży się niższe napięcie -spada napięcie ogniwa i identycznie całego szeregu -ładowarka wykrywa delta peak i wyłącza przy pierwszych oznakach naładowania.



Kiedyś -15-20 lat temu była to wiedza powszechnie znana -latało się na pakietach napędowych ni-cd potem ni-mh - a litów jeszcze nie było....

  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

A ta ladowarka naladuje 1 albo 3 ogniwa? A najlepiej jedno AA i jedno AAA?



Jeśli chodzi o BC-700 to tak jak pisałem są 4 niezależne kanały. Można więc ładować od 1 do 4 ogniw o dowolnej pojemności i rozmiarze (AA lub AAA). Oczywiście podobnie jak ta NC-1000 posiada możliwość ustawiania różnych prądów na poszczególnych kanałach jak i różnych funkcji. Można też ustawić opcję rozładowania i po rozładowaniu ładowarka automatycznie przechodzi do ładowania co zapobiega efektowi pamięci. Co prawda niektórzy twierdzą, że w ogniwach Ni-MH ten efekt nie występuje i nie ma konieczności rozładowywania prze ładowaniem, ale nie do końca jest to prawdą.
