Replika Polskiego silniczka SiM 2b - ambitny projekt

[f2cmariusz]

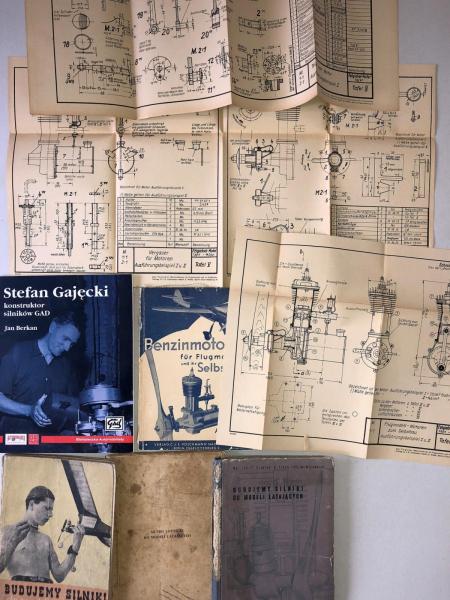

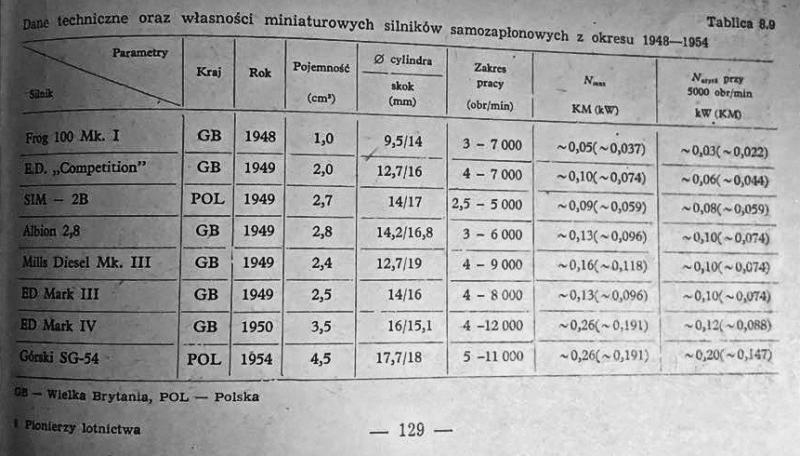

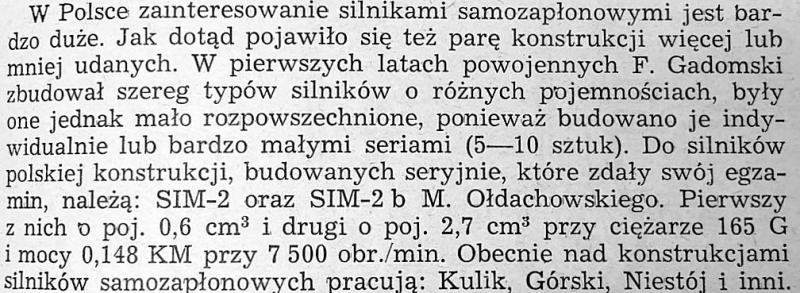

znalezione w książce Mgr inż. T. DZIULAK, R. FLACH, inż. R. WITKOWSKI "BUDUJEMY SILNIKI DO MODELI LATAJĄCYCH" wydanie drugie z 1954 roku.

[f2cmariusz]

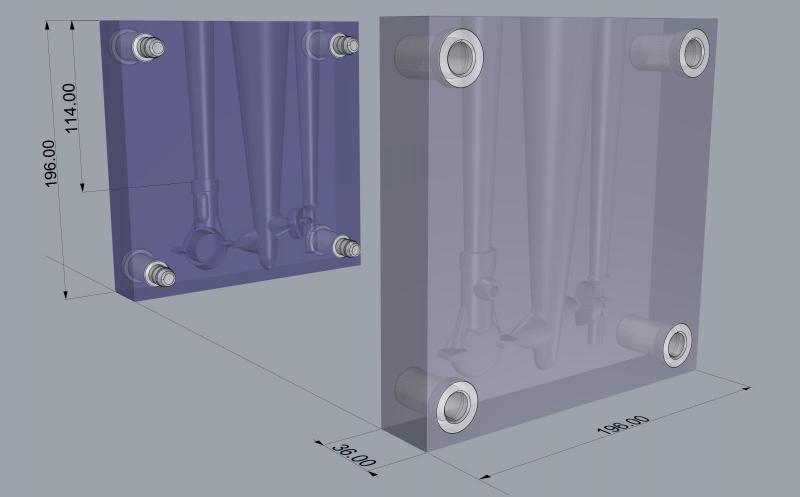

trwa projektowanie kokili.

[MASK]

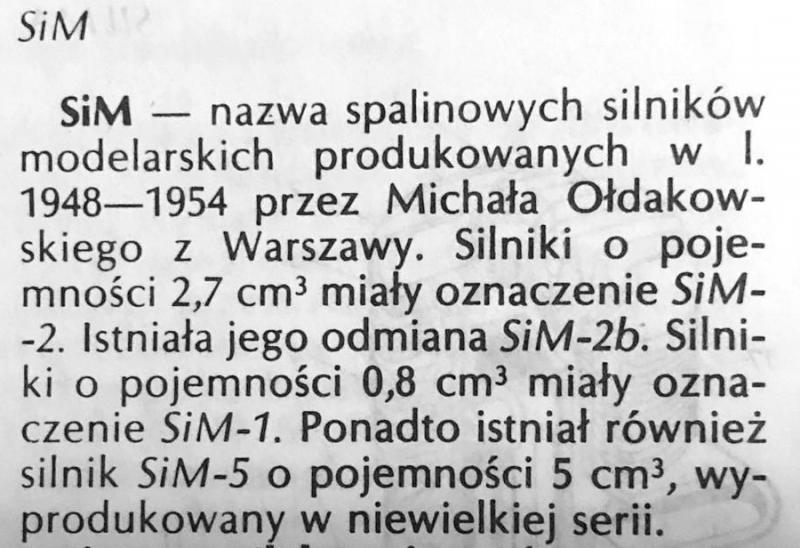

Znalazłem taki artykuł, nie wiem skąd pochodzi i skąd go mam... Przy okazji apeluję do Kolegów o zamieszczanie w tym wątku wszelkich posiadanych przez Was materiałów na temat rzeczonego silniczka :-))



Co Ci Paweł jeszcze trzeba? SiM'ków masz chyba kilka?





http://antiquemodelenginesrunning.blogspot.com/2012/03/sim-2-polish-model-diesel-engine.html

http://www.modelenginenews.org/prod/sim2b.html

https://www.amazon.com/Model-Diesel-Engines-Part-Diesels-ebook/dp/B00I6ROX9S (w książce)



O! Widzę tam swojego SiM'a!

[Paweł Prauss]

Myślę, że te motorki, które mam w kolekcji w zupełności wystarczą do zrobienia repliki. Ale zawsze chętnie o nich poczytam ????.

Pozdrawiam z Charkowa, kto zgadnie po co tu jestem?

[RomanJ4]

Pewnie na kolejnych zawodach... Trzymam kciuki!

[Matijus]

Super sprawa, jeśli będzie możliwość piszę się do kupna motorka.

[Paweł Prauss]

Zawody również, ale to dopiero w weekend.

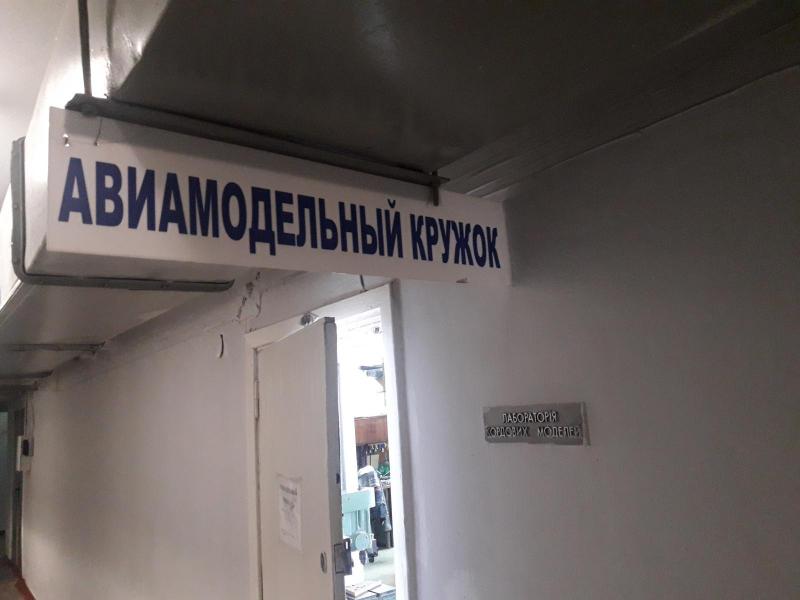

Wczoraj odwiedziłem pałac młodzieży i kilka ciekawych pracowni.

[f2cmariusz]

relacja skromna. Ale chwała i za to. Liczę, liczymy na dużo więcej fotografii z samego pobytu jak i zawodów modeli latających na uwięzi.

[RomanJ4]



Zawody również, ale to dopiero w weekend.

To tym bardziej trzymamy za Ciebie (i Was jeśli ekipa jest większa ) kciuki..



Po tabliczkach widać, że sekcja modelarska jest tam bardzo rozbudowana. Ciekawe jak wypada porównanie z naszym w PKiN?

[f2cmariusz]

Wiesław Schier "Pionierzy lotnictwa" oraz  Stefan Smolis  " 1000 słów o modelarstwie"

[RomanJ4]

Na okładce (w środku pewnie też)..





• Rok wydania: 1953
• Autor: T. Dziulak
• Wymiar: 16.4cm x 23.5cm
• Ilość stron: 195

https://allegro.pl/listing?string=Budujemy%20silniki%20do%20modeli&bi_s=archiwum_allegro&bi_m=Button&bi_c=Product&bi_term=Kolekcje-6_Modelarstwo-1061_Literatura-1067_Lotnictwo-3615&order=m&bmatch=baseline-cl-uni-1-2-0806

[f2cmariusz]

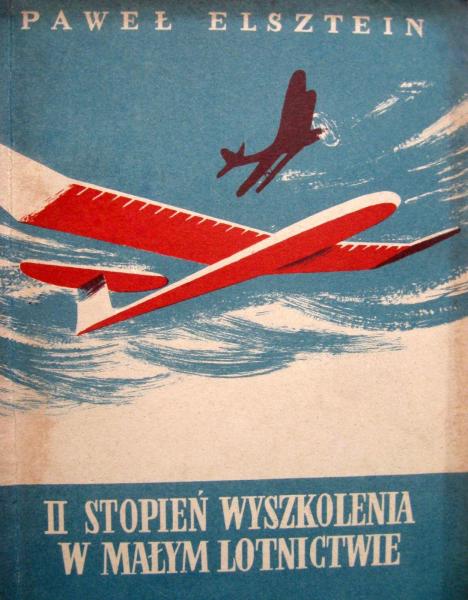

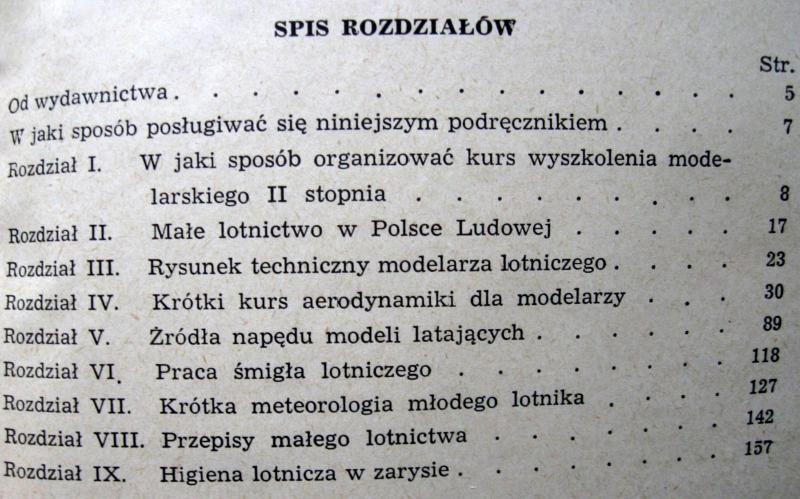

w swojej i znajomych bibliotekach nie znalazłem więcej materiału napisanego na temat SIM 2b. Jedyna jeszcze nadzieja to książka Pawła Elszteina "II stopień wyszkolenian w małym lotnictwie" oraz rodzinach Państwa Elsztain czy Oldachowskich. Kwestia dotarcia.

[f2cmariusz]

wizyta u odlewnika bo nie znam rozmieszczenia otworów do mocowania na kokilarce, wypychacze (płytki wypychaczy) itp. i pora w poniedziałek zamówić stal 123.11 ulepszoną cieplnie do 30 HRC w FCPK Bytów. Ten typ stali bo znakomicie się azotowania

dobra robota  w Charkowie. Autor zdjęć z Charkowa to Andrey Zhuk.

[Paweł Prauss]

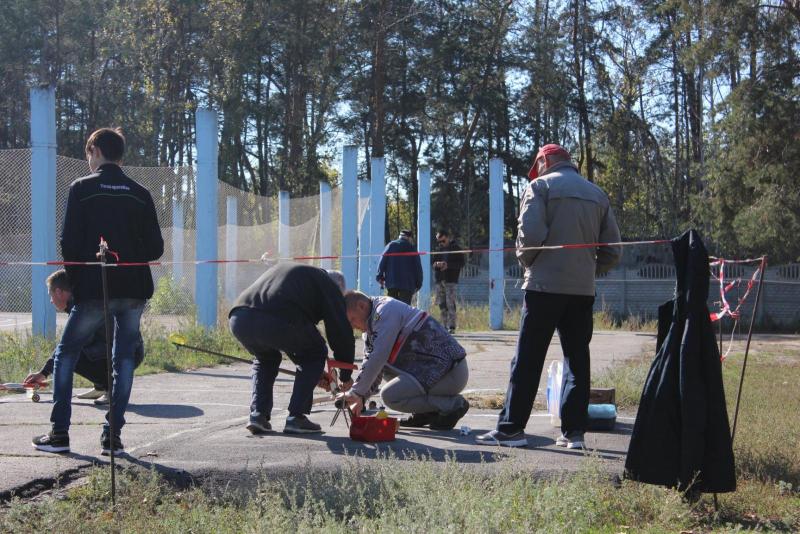

W zawodach (4 klasy modeli latających na uwięzi) udział wzięło 60 zawodników!!!
W tym 22 juniorów!!!
W mojej klasie F2A startowało 10 seniorów i 2 juniorów...
Zawody zawody i po zawodach.
Ostatecznie skończyłem na 2 miejscu.
294,1 km/h
Dziękuję wszystkim kibicom.

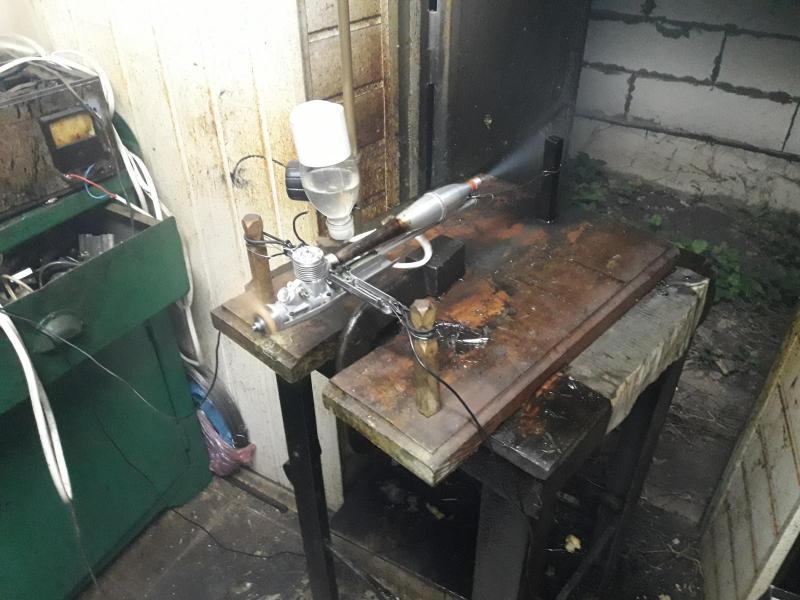

A przy okazji obejrzałem fabrykę silniczków modelarskich
PROFI MICRO ENGINES

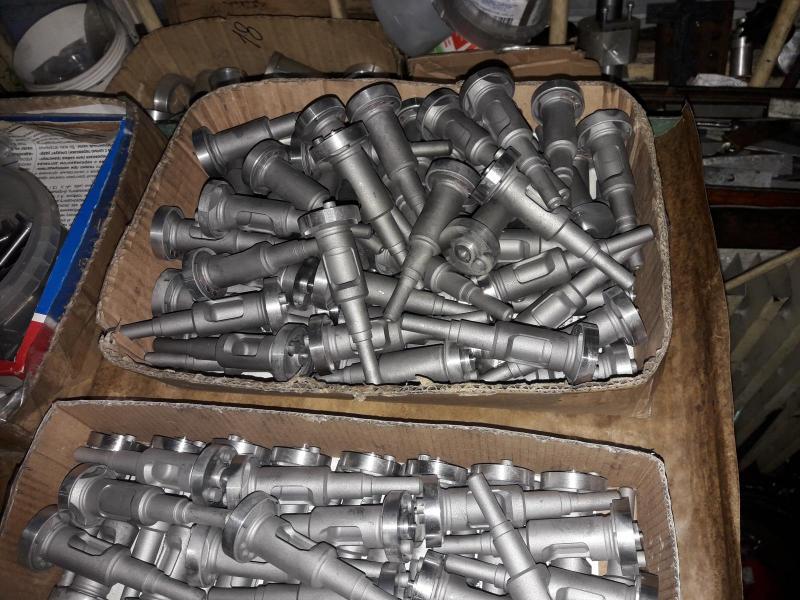

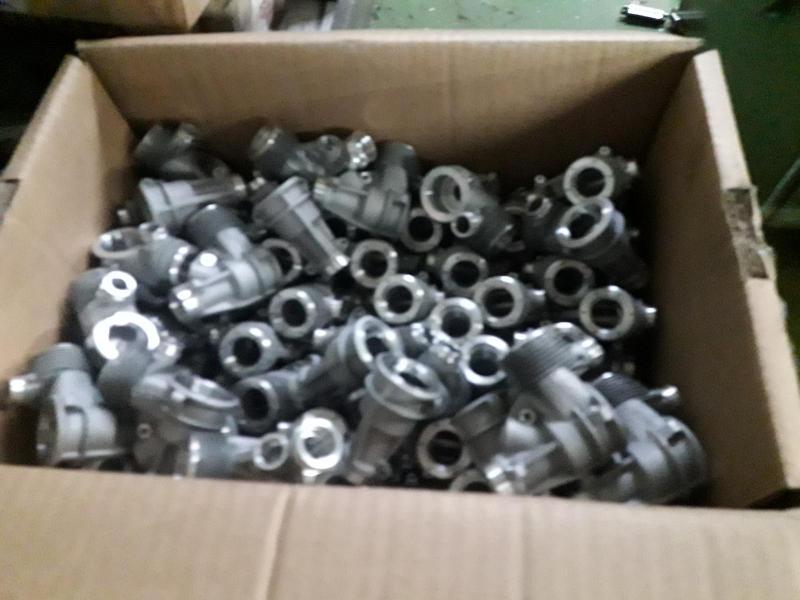

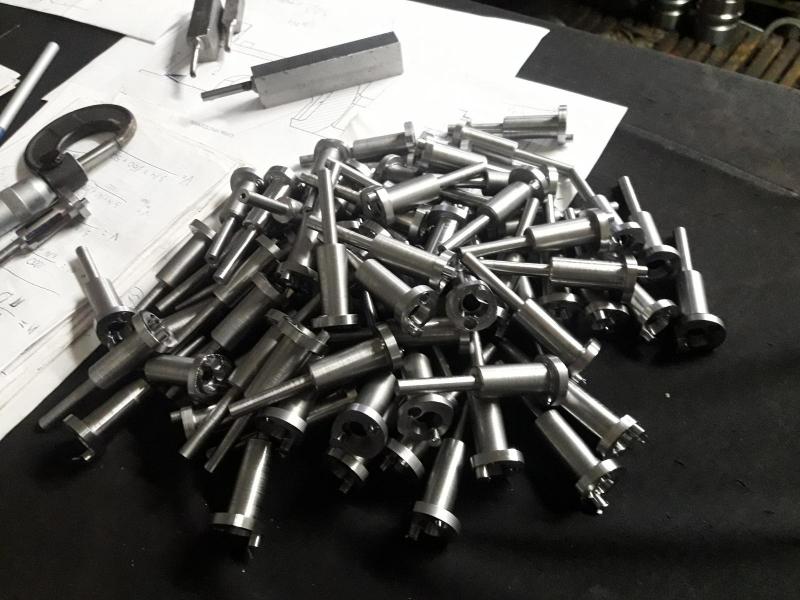

poniżej kilka fotek z linii produkcyjnej.

[stema]

...

Ostatecznie skończyłem na 2 miejscu.

294,1 km/h

...

Brawo, gratulacje.

[RomanJ4]

Moje Wielkie Gratulacje Pawle!!



:D

https://pikabu.ru/story/kordovyiy_modelizm_3942136

https://pikabu.ru/story/kordovyiy_modelizm_chast_2_3946624





A relacja z "fabryki" bardzo ciekawa,

Zwłaszcza stanowisko docierania silników "w zawisie" interesujące. Zastanawiałem się dlaczego akurat taka forma, i jedyne logiczne co przyszło mi do głowy to pomiary wibracji. Podczepiamy np akcelerometr piezo 3D(albo osobne dla każdej osi) i mamy wszystko jak na dłoni...

Być może można w ten sposób badać dopasowanie rury rezonansowej, w końcu spaliny i mieszanka to też jakaś(przemieszczająca się) masa.. Ale to tylko moje laickie przypuszczenie...

Chyba, że znasz inne zastosowanie...



P.S. Ciekawostka..

http://airwar.ru/enc/bww1/k7.html

https://cont.ws/@us2016sr/486318

https://hodor.lol/post/29761/



[f2cmariusz]

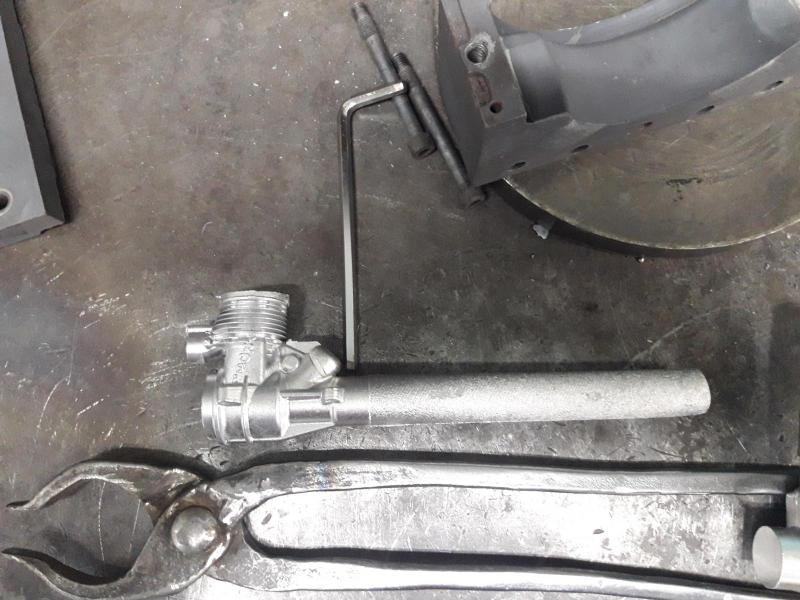

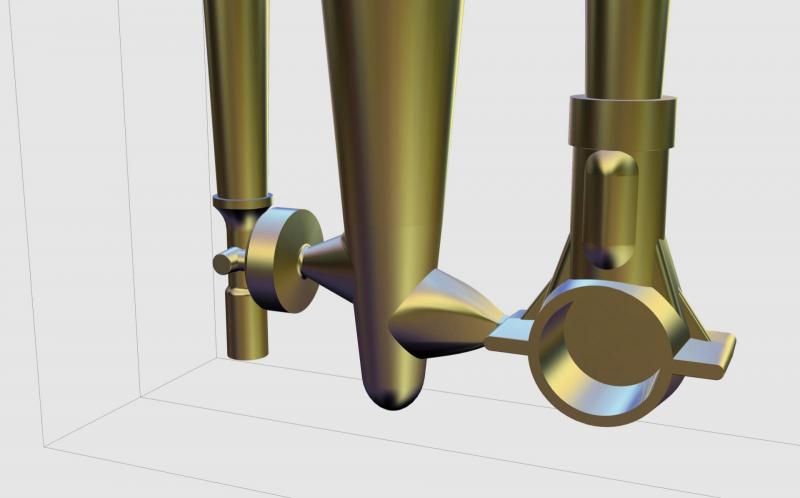

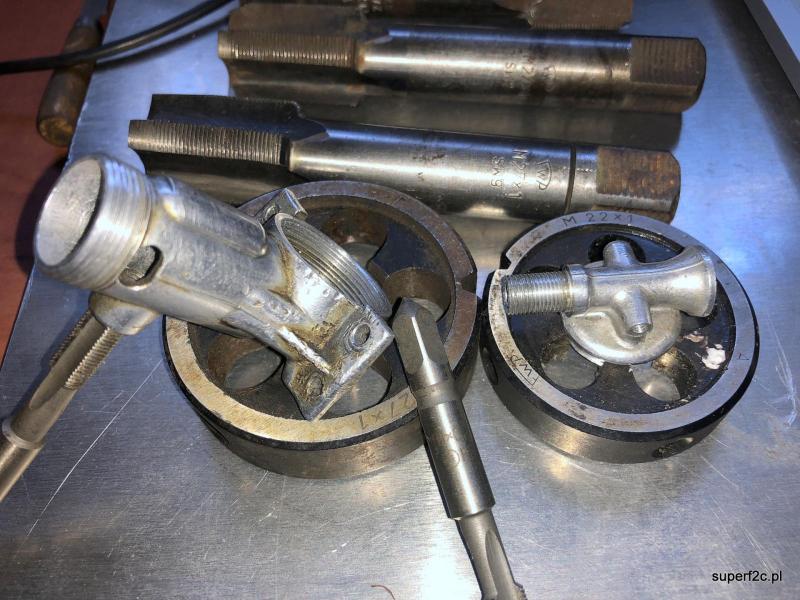

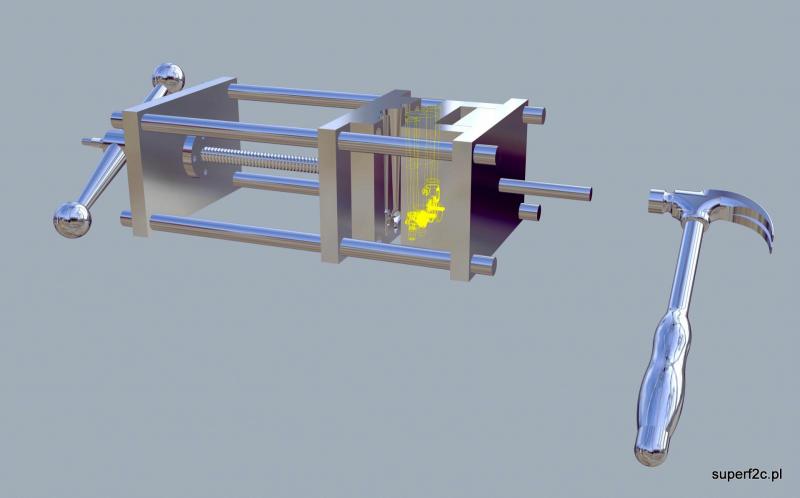

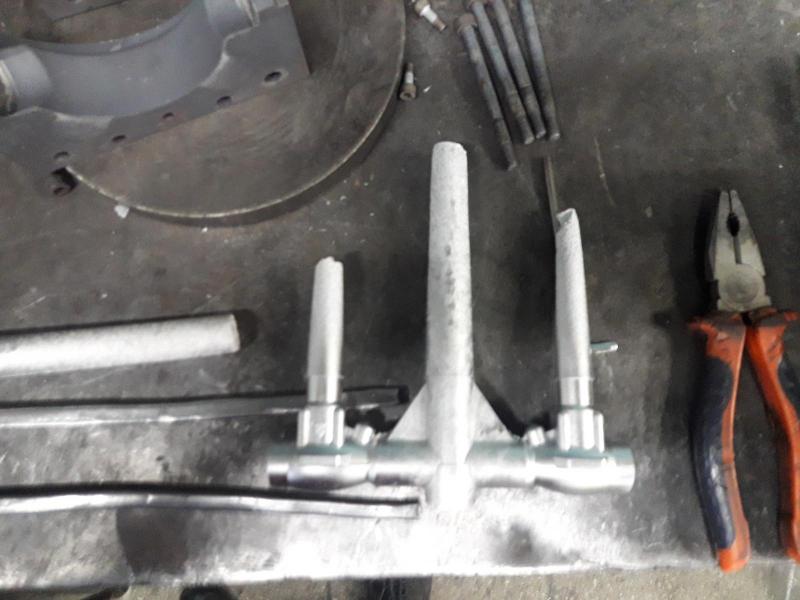

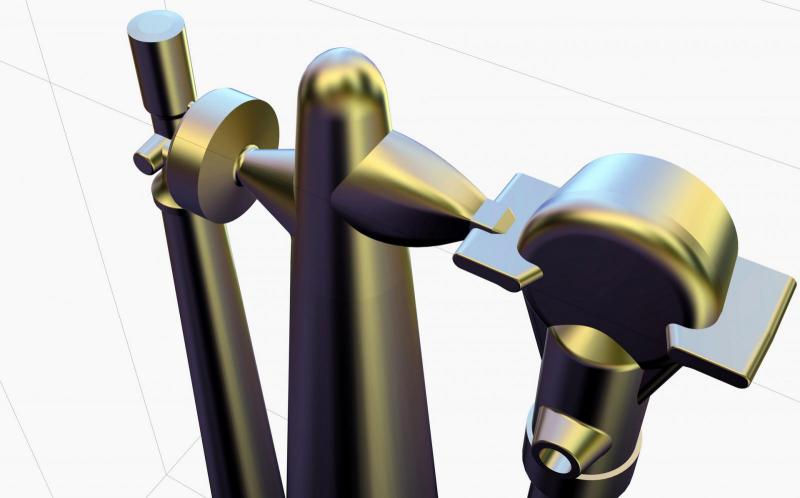

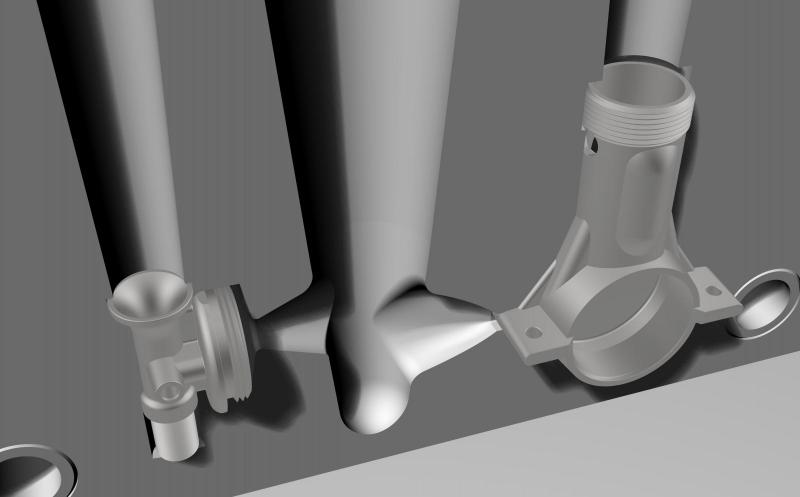

schematycznie przedstawiam w jaki sposób realny będzie wyglądało stanowisko do kokilowego odlewania karteru i gaźnika. Oba elementy umieszczone w jednej kokili. Nie jest to najlepsze rozwiązanie bo brak symetrii w płynięciu materiału może zaburzać i niekorzystnie oddziaływać element na element. Ale to wyjdzie dopiero podczas odlewania. Jeszcze tylko grzałki i izolacja cieplna. Bo to wszystko musi mieć 550 stopni zanim wlejemy roztopione aluminium PN - DIN 226. No i czekam na komplet M20 x 1 do kalibracji tego gwintu.

[Paweł Prauss]

M 20x1 już mam ????

[f2cmariusz]

Wał korbowy silnika SIM 2b

[f2cmariusz]

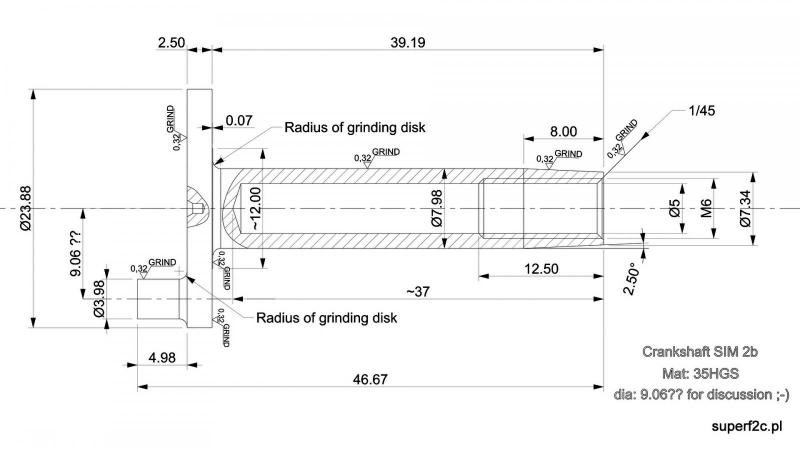

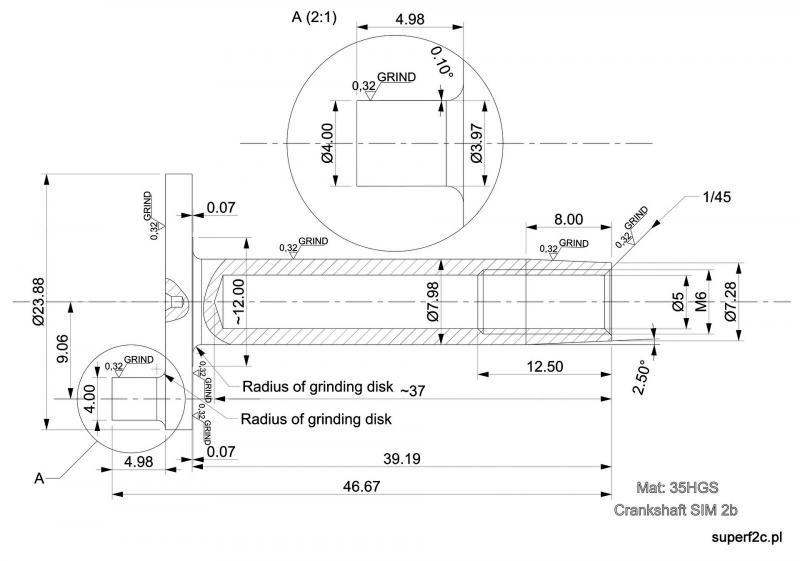

po pierwszych konsultacjach następna wersja rysunku wykonawczego repliki wału korbowego silnika SIM 2b.
