Replika Polskiego silniczka SiM 2b - ambitny projekt


Paweł Prauss

Rekomendowane odpowiedzi

Ja z Pawłem wybraliśmy się do Szczecina co by porozmawiać z Antonim Suliszem. A ugościł i pokazał swoje zbiory Zbyszek.







...



Pan Antoni jak widzę nic, a nic się nie zmienił. No może włosy się "utleniły" i jeśli dobrze pamiętam nie nosił w latach 60 wąsów.

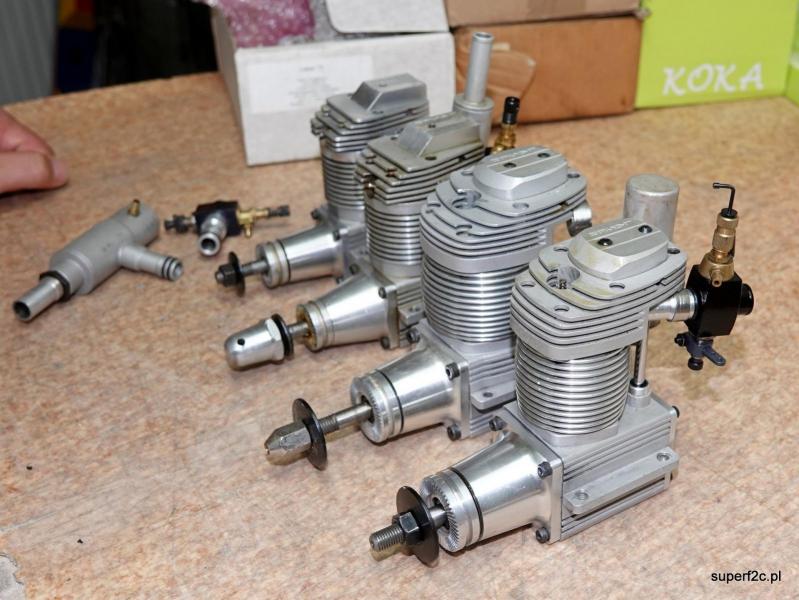

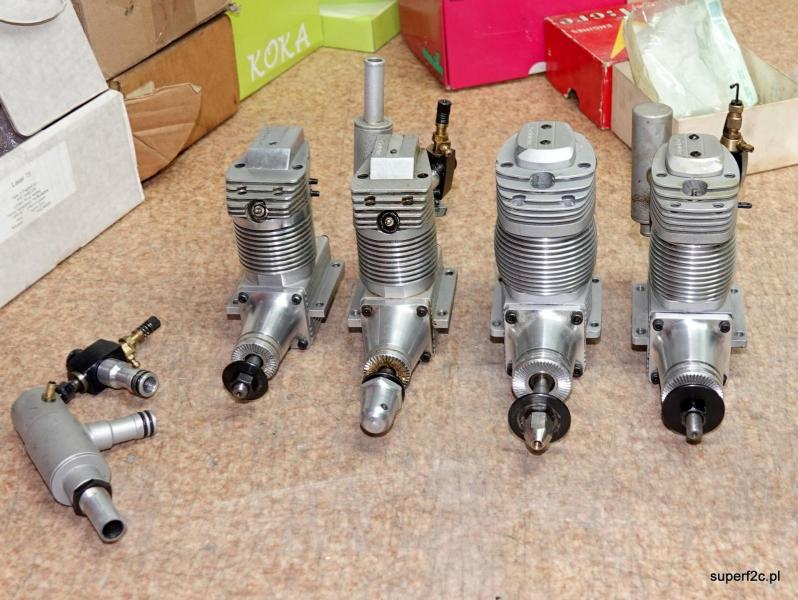

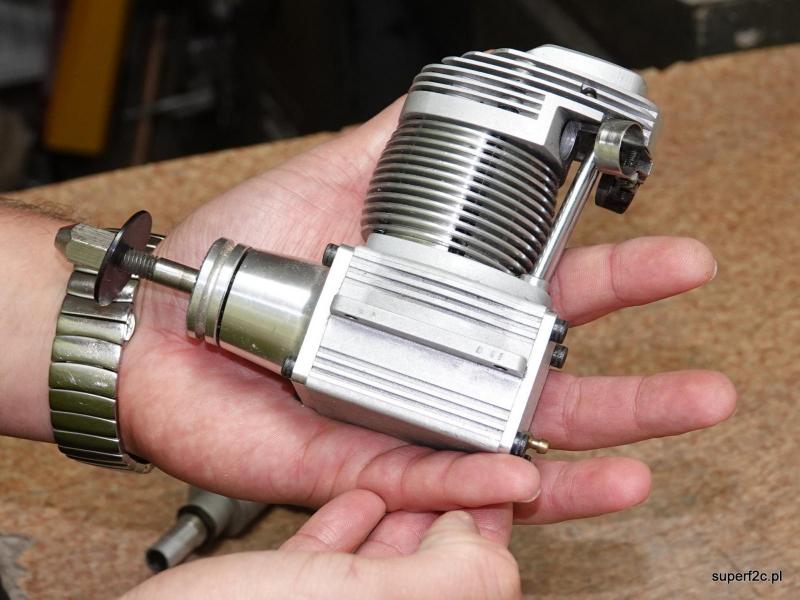

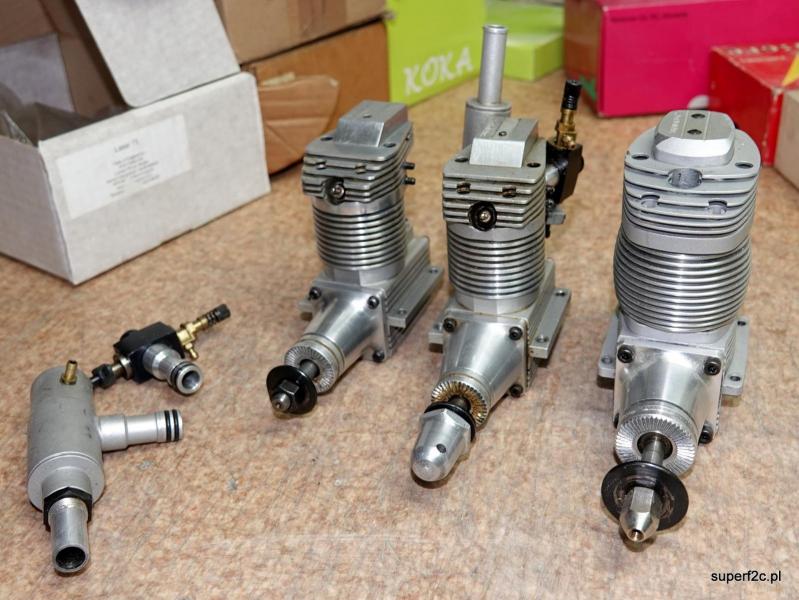

Natomiast zupełnie zmieniły się modele F2C.

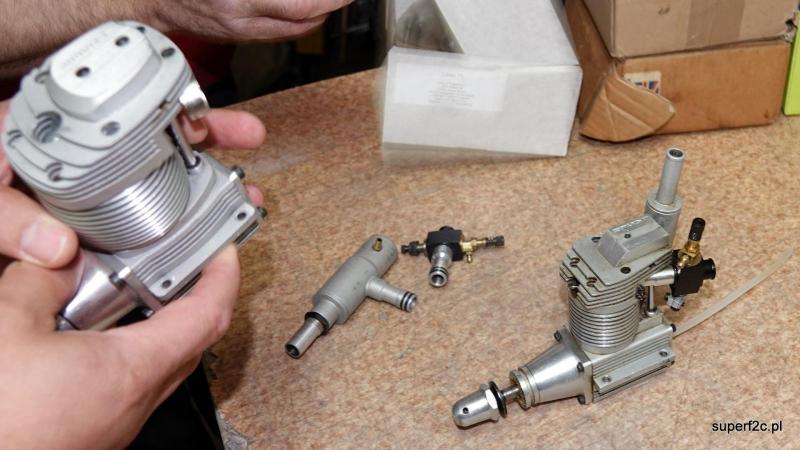

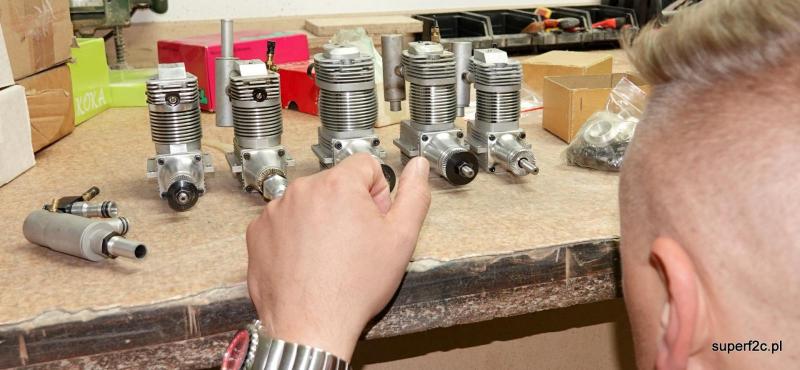

Takim jaki ogląda Mariusz (podobnymi) też wtedy latałem.



I przybliżcie proszę kto to Zbyszek od zbiorów? :)

Odnośnik do komentarza
Udostępnij na innych stronach

Wizyta w Szczecinie zaowocowała dużą ilością nowego dla mnie materiału.

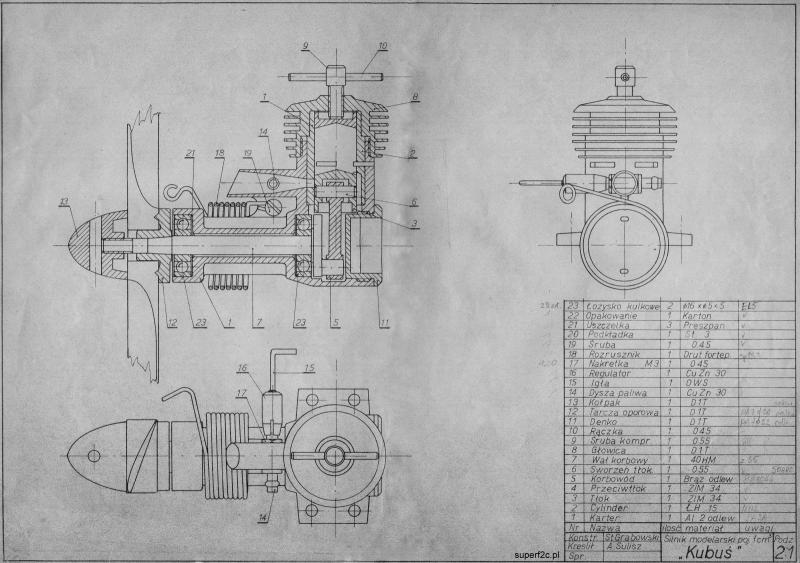

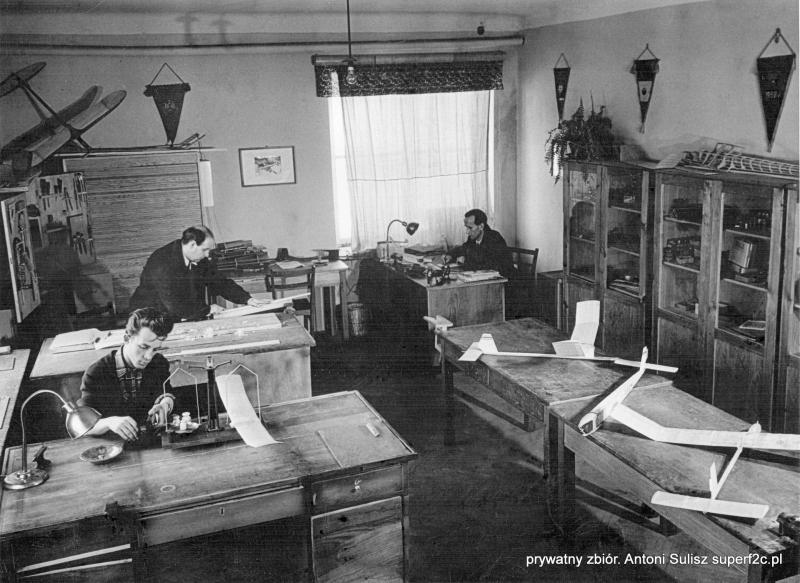

 "KUBUŚ" kreślił A. Sulisz. A ponieważ Centralny Ośrodek Modelarstwa Lotniczego odwiedzali dziennikarze czy fotografowie z gazet to powstało trochę fotografii bardzo dobrej jakości tego ośrodka podczas normalnej działalności.



widać dokładnie że na desce kreślarskiej jest rysunek silnika w dwóch rzutach. Jakiego? Mistrz nie pamięta...


w centrum w białej koszulce z krótkim rękawem Jurek

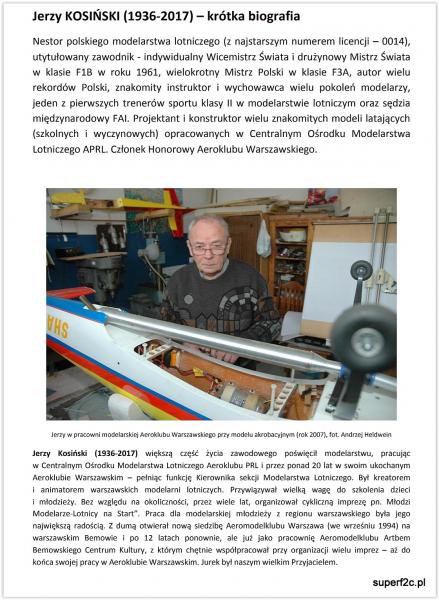

i wspomnienie o Jerzym.

co do SiM a 2b to ponownie zabieram się do pracy z racji wziętego w tym celu urlopu. Zamiast na Mistrzostwach Europy Modeli Latających na Uwięzi w Pazardziku-Bułgaria zrobię w lipcu i sierpniu coś konkretnego.

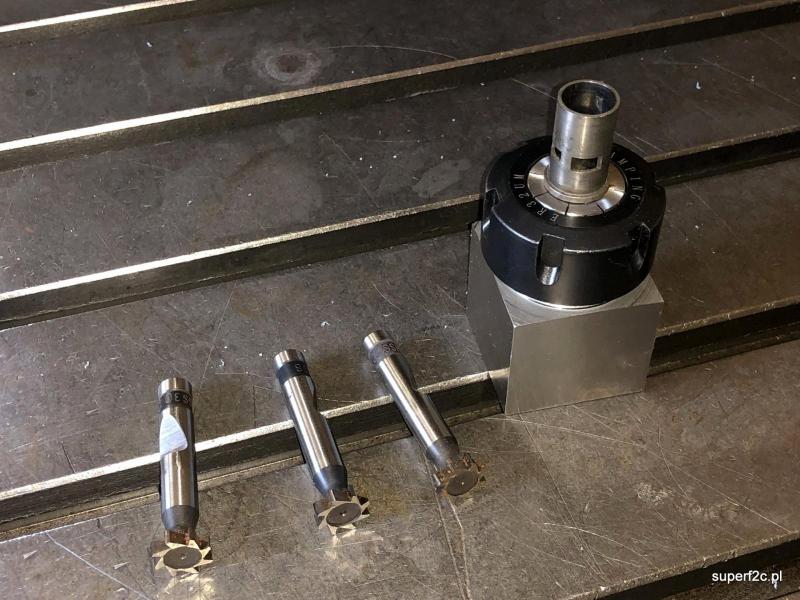

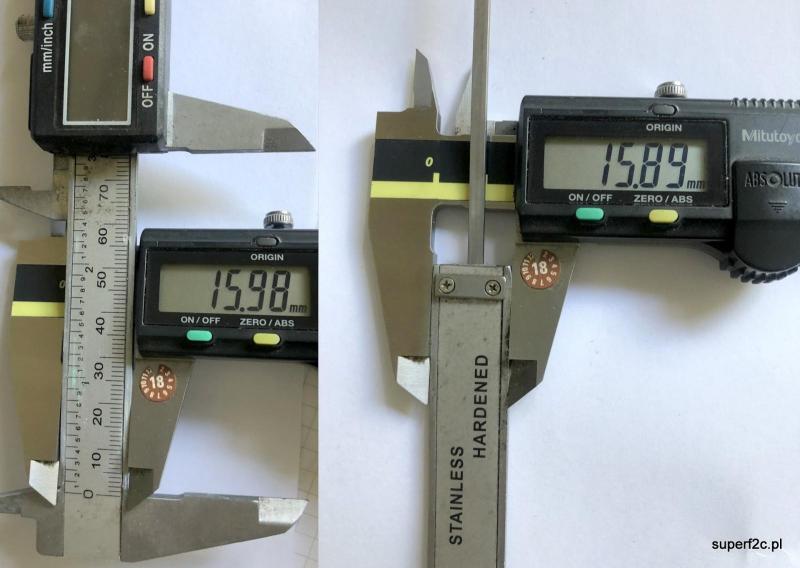

gotowy uchwyt do wykonywania kanałów płuczących w cylindrze. Zakupiony uchwyt kwadratowy z ER32 wykazał do 0,15 mm braku osi względem kwadratu.

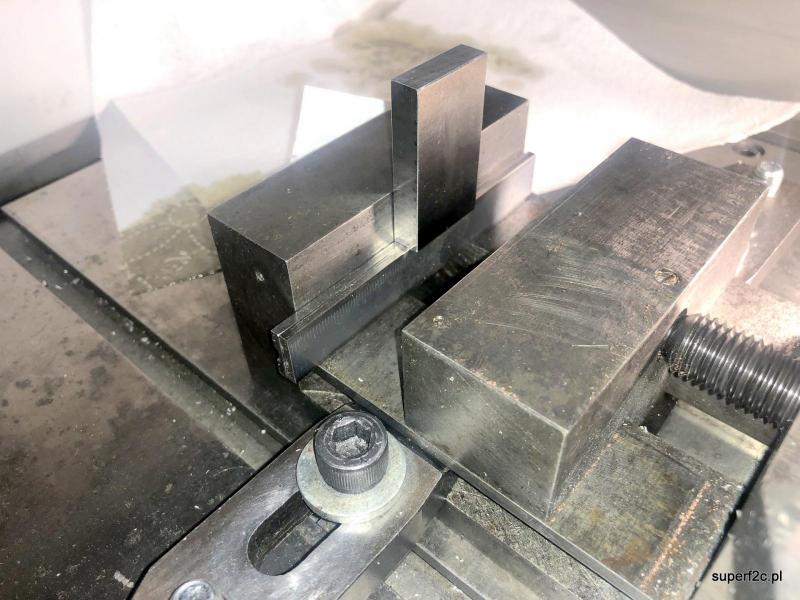

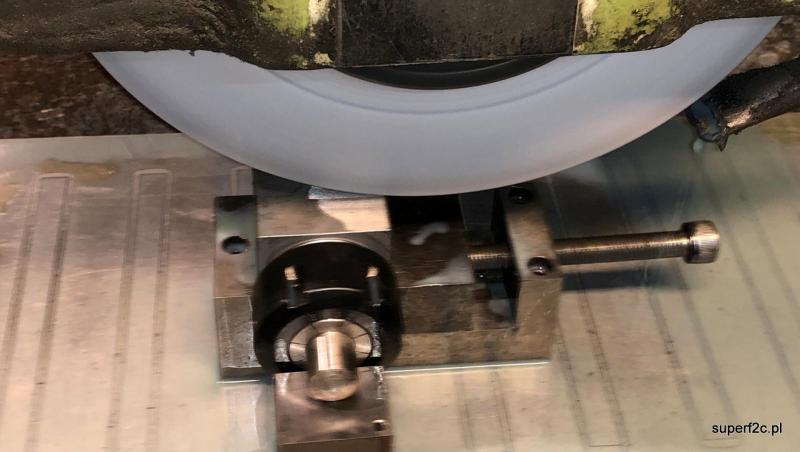

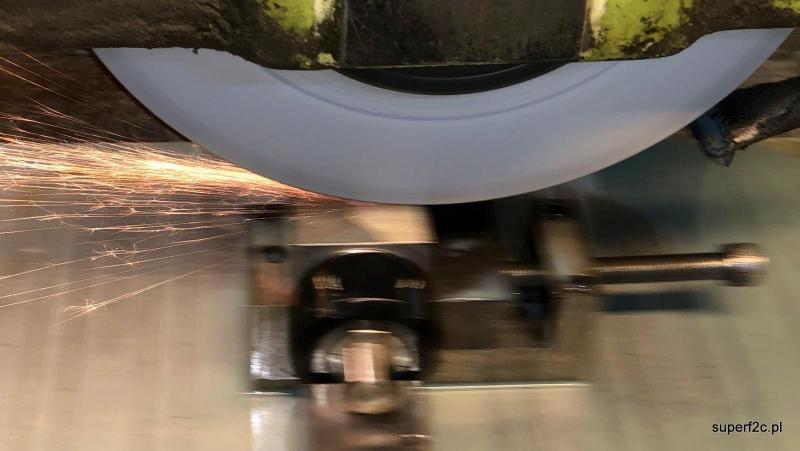

proste szlifowanie po przez obracanie detali w wysokim imadle szlifierskim a nie zmienianie wysokości dało dokładność do 0,01 mm.

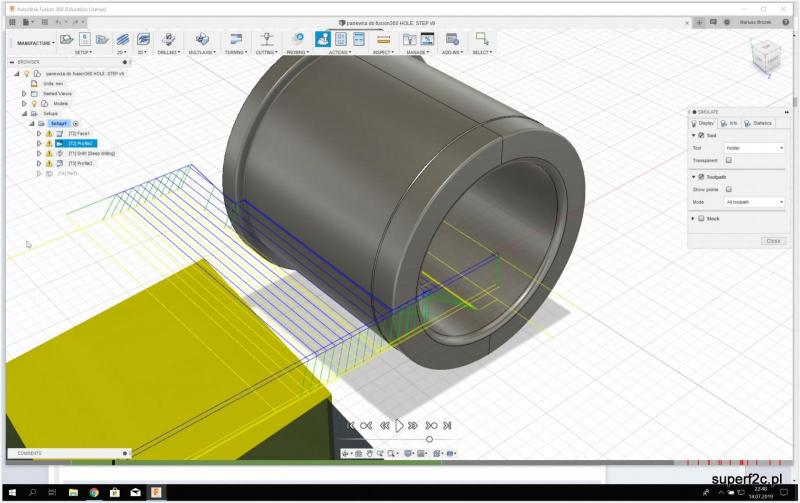

najważniejsze bo napisałem ścieżkę narzędzi w Fusion360 i tylko niewiele modyfikowałem wygenerowany kod ISO przez postprocesor FANUC turning.

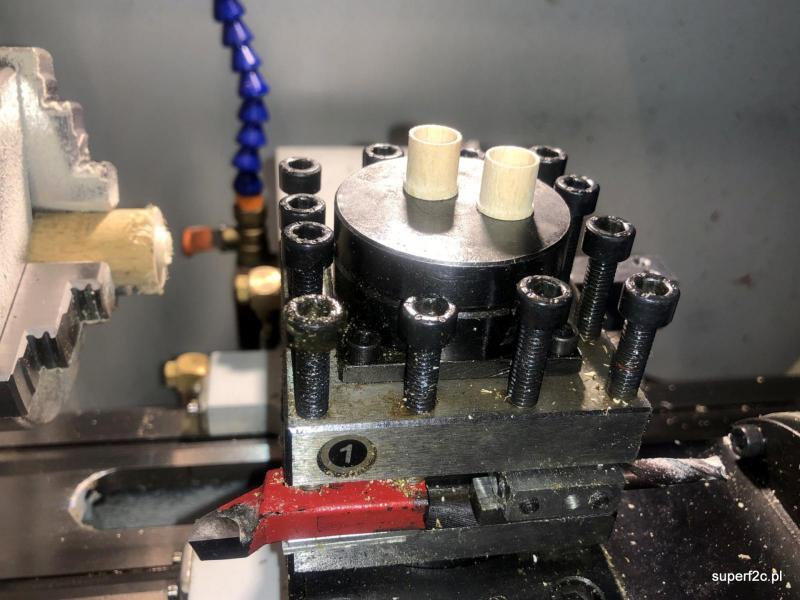

tak w drewnie bo to tylko próby a kij od szczotki był pod ręką...


jak na razie to potrzeba czterech minut aby tulejka drewniana spadła...(Parametry prędkości skrawania jak wcześniej dla brązu)

 Kokila. Dużo do skończenia ale idzie. Bo szczegóły zajmują najwięcej czasu... Muszę powiększyć otwory pod słupy bo okazuje się że tylko większe mam i to tylko dwa komplety to pewnie po środku wykonam nowe tylko dwa otwory.



  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Wizyta w Szczecinie zaowocowała dużą ilością nowego dla mnie materiału.

 "KUBUŚ" kreślił A. Sulisz. A ponieważ Centralny Ośrodek Modelarstwa Lotniczego odwiedzali dziennikarze czy fotografowie z gazet to powstało trochę fotografii bardzo dobrej jakości tego ośrodka podczas normalnej działalności.



widać dokładnie że na desce kreślarskiej jest rysunek silnika w dwóch rzutach. Jakiego? Mistrz nie pamięta...


w centrum w białej koszulce z krótkim rękawem Jurek

attachicon.gif1-Screen Shot 07-14-19 at 10.16 PM.JPG

i wspomnienie o Jerzym.

co do SiM a 2b to ponownie zabieram się do pracy z racji wziętego w tym celu urlopu. Zamiast na Mistrzostwach Europy Modeli Latających na Uwięzi w Pazardziku-Bułgaria zrobię w lipcu i sierpniu coś konkretnego.


gotowy uchwyt do wykonywania kanałów płuczących w cylindrze. Zakupiony uchwyt kwadratowy z ER32 wykazał do 0,15 mm braku osi względem kwadratu.



proste szlifowanie po przez obracanie detali w wysokim imadle szlifierskim a nie zmienianie wysokości dało dokładność do 0,01 mm.


najważniejsze bo napisałem ścieżkę narzędzi w Fusion360 i tylko niewiele modyfikowałem wygenerowany kod ISO przez postprocesor FANUC turning.

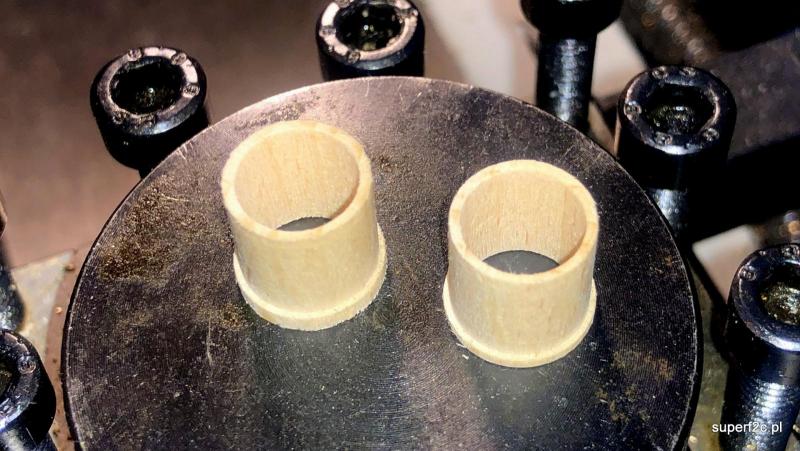

tak w drewnie bo to tylko próby a kij od szczotki był pod ręką...

attachicon.gif1-Screen Shot 07-14-19 at 10.48 PM.JPG

jak na razie to potrzeba czterech minut aby tulejka drewniana spadła...(Parametry prędkości skrawania jak wcześniej dla brązu)

 Kokila. Dużo do skończenia ale idzie. Bo szczegóły zajmują najwięcej czasu... Muszę powiększyć otwory pod słupy bo okazuje się że tylko większe mam i to tylko dwa komplety to pewnie po środku wykonam nowe tylko dwa otwory.

zdjęcie nr 3.... na wprost siedzi Leszek Komuda

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

F1 C – modele z napędem silnikowym

1

Jerzy Krzemiński

A. Warmińsko-M.

180

180

180

163

180

883

2

Zygfryd Sulisz

A. Warszawski

176

180

127

180

164

827

3

Tadeusz Pelczarski

A. Podkarpacki

95

180

125

180

180

760

4

Kazimierz Ginalski

A. Podkarpacki

125

73

180

180

180

748

5

Jerzy Zwoliński

A. Warszawski

95

180

180

96

124

679

6

Marian Kaziród

A. Częstochowski

116

92

90

180

180

658

7

Andrzej Krupa

A. Podkarpacki

78

90

122

96

121

507

8

Zygmunt Janecki

A. Ziemi Lubuskiej

83

61

92

65

180

481

9

Stefan Różycki

A. Wrocławski

60

31

136

155

63

445

10

Andrzej Barański

A. Śląski

67

4

141

180

31

423

11

Adam Szydłowski

A. Bydgoski

26

55

64

151

66

362

12

Mieczysław Polak

A. Stalowowolski

0

52

73

50

180

355

13

Wojciech Czyż

A. Poznański

45

60

35

62

55

257

14

Roman Hazelmajer

A. Wrocławski

71

53

104

0

0

228

15

Zbigniew Dziong

A. Warszawski

61

0

12

75

59

207

16

Piotr Pulwicki

A. Poznański

35

28

67

35

41

206

17

Aleksander Dąbrowski

A. Białostocki

0

85

27

58

29

199

18

Piotr Skrzypczak

A. Poznański

40

48

0

37

34

159

19

Gabriel Grabarkiewicz

A. Wrocławski

0

40

81

0

26

147

20

Jan Szarłat

A. Wrocławski

91

10

4

27

0

132

Startowało 25 zawodników.





1967





XXXII Mistrzostwa Polski Modeli Swobodnie Latających  -  Krosno 8 ÷ 10 września 1967 r.



zamieszczam tabelę wyników



a tu okładka Aeromodellera


z podpisem .."Cover illustration: "World Championship finalist Zygfryd Sulisz javelin launches his F-02 design which is detailed on page 594."



a na zdjęciu nr 3 jest jeszcze brat Pana  Antoniego  Sulisza  , Zygfryd....stąd też i ta tabela bo obaj byli czynnymi zawodnikami

Odnośnik do komentarza
Udostępnij na innych stronach


Centralny Ośrodek Modelarstwa Lotniczego Aeroklubu PRL.

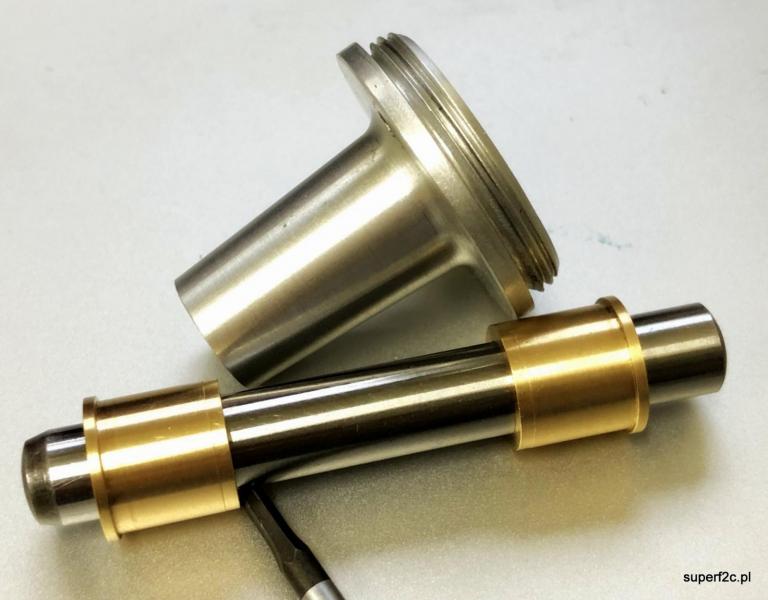

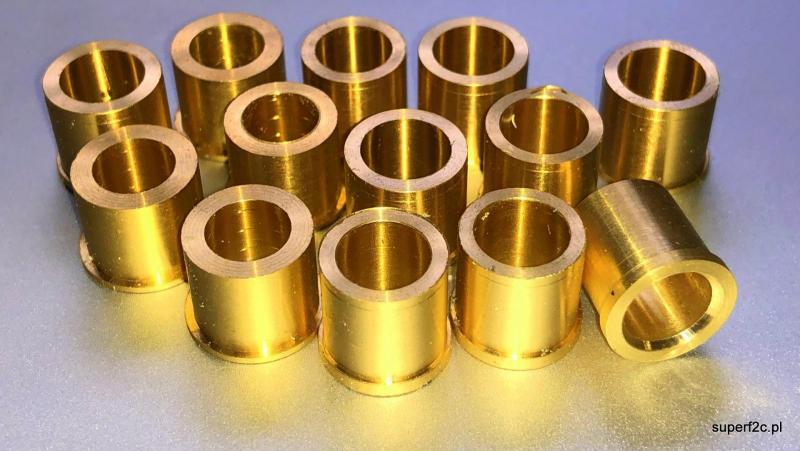

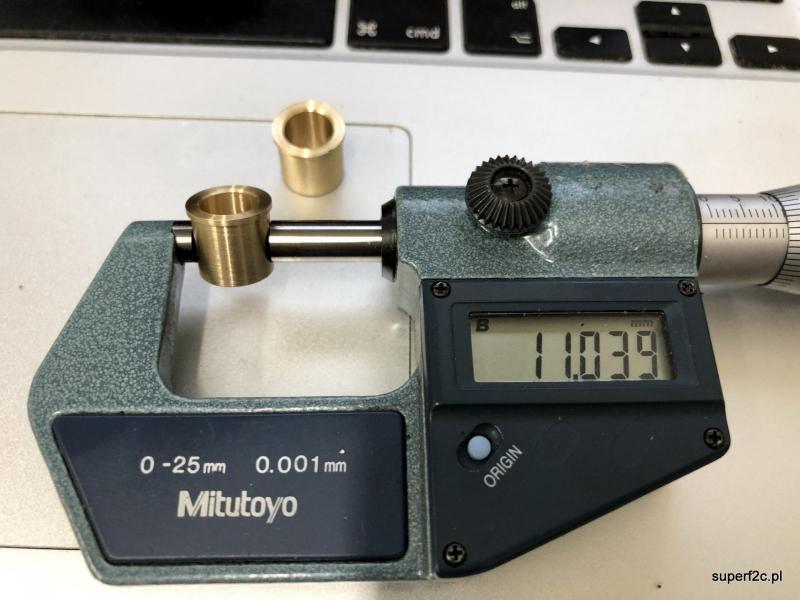

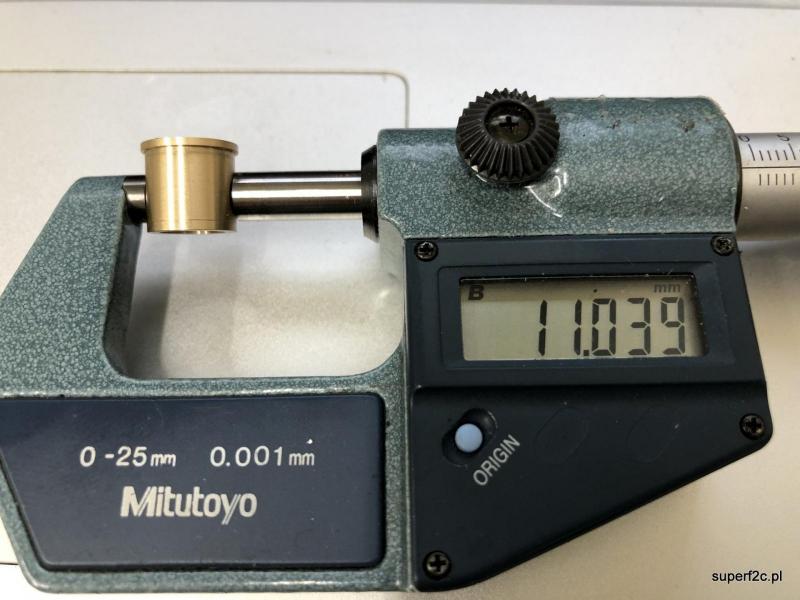

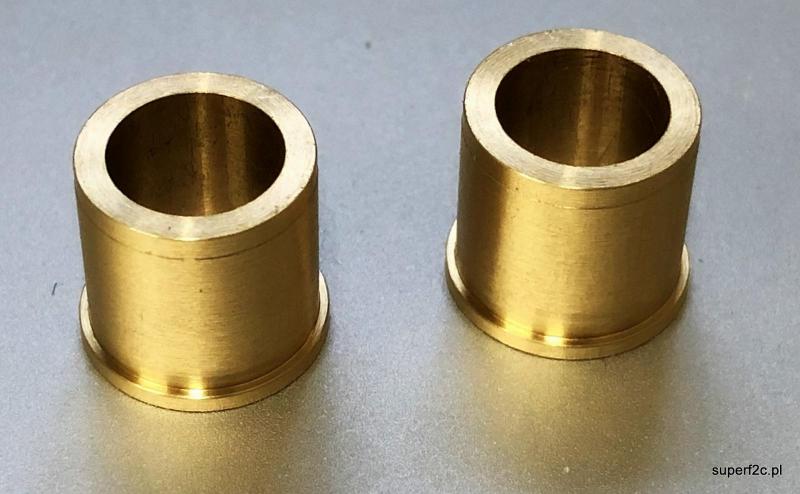

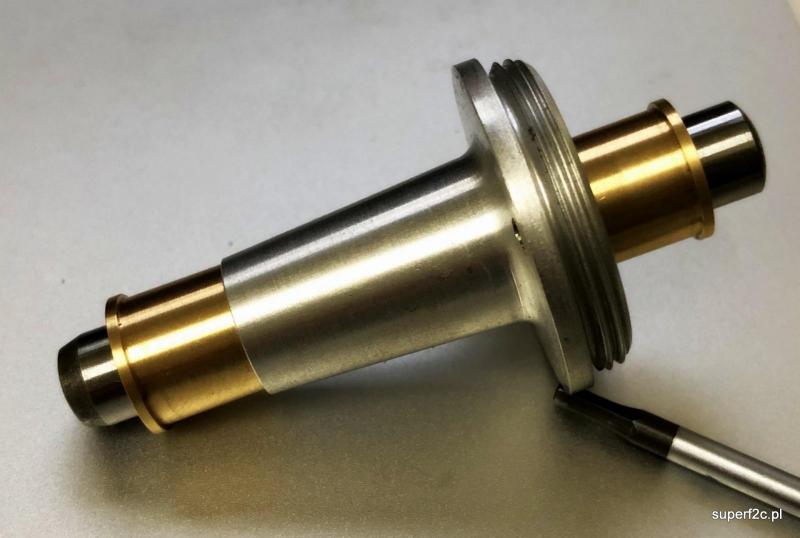

tulejki z MO58 się wykonują same z zadowalającą mnie tolerancją. W tabeli narzędzi jest korekcja każdego narzędzia w "Z" i "X" co do 0,005 mm reguluję a wychodzą powtarzalne zmiany w granicy 0,01 mm.

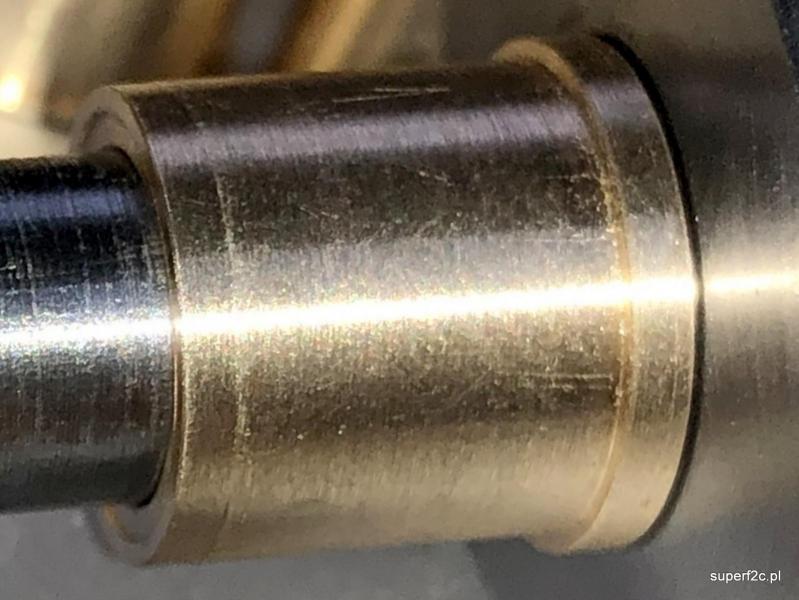

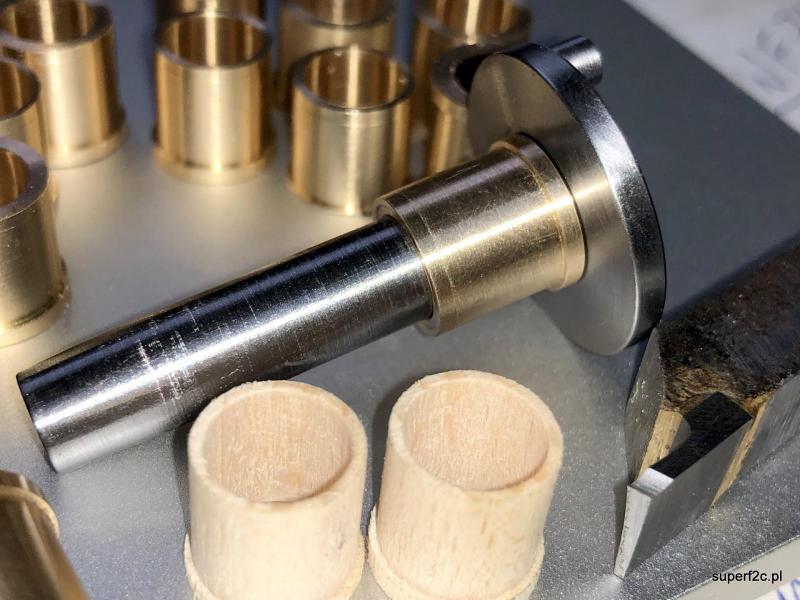

 uskok wprowadzający tulejkę w gniazdo to dokładnie różnica w tym momencie 0,028 mm. Ta różnica zawsze w każdej tulejce jest taka sama niezależnie od średnicy zewnętrznej tulejki.Tak że jeśli tulejka wejdzie suwliwie  to dalsze wciskanie panewki zapewni odpowiedni wcisk. Wszystko to dopiero po eloksalacji na bezbarwno aluminium i dotarciu wału plus polerowanie przed azotowaniem.

widać także uskok na części czołowej tulejki. to tylko wina złego ustawienia zera w "Z" noża wytaczaka który robi także promień- fazę do środka tulei.


faza zrobiona na raz (od środka w otworze) drży bo to wszystko jest delikatne ale jak na parę razy nóż przejdzie przybierając parę setek to będzie estetycznie. Plus widok ostrzonej teraz przygotówki lutowanej kiedyś tam. Stary trzonek noża twardy niepognieciony śrubami imaka plus kupiona wcześniej na Allegro płytka H10.

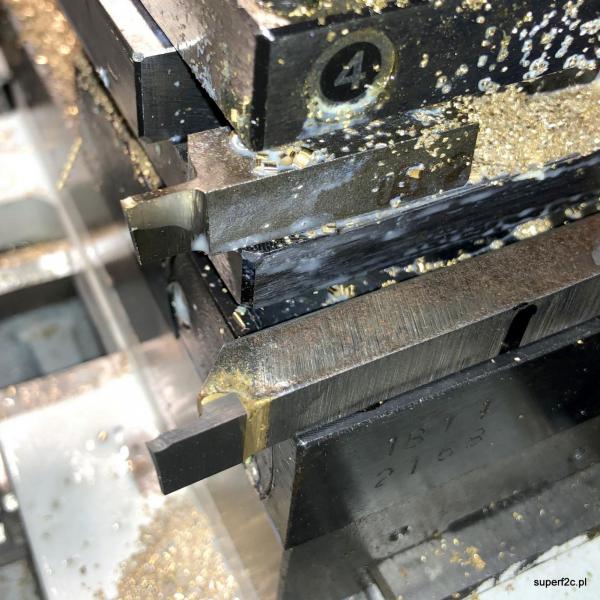

teraz nóż tnący to SW18 i zostaje minimalny grad czy raczej ostra krawędź. Będzie jeszcze toczona faza na zewnątrz bo teraz to podczas odcinania krawędź dotknąłem papierem ściernym który był pod ręką...

Odnośnik do komentarza
Udostępnij na innych stronach

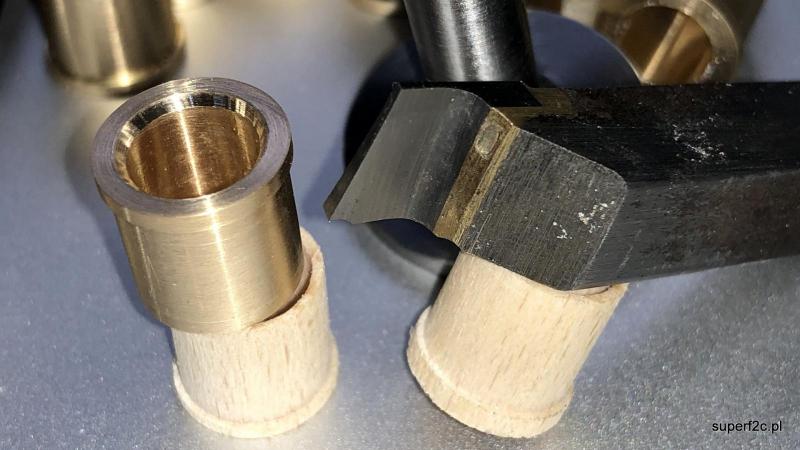

Plus widok ostrzonej teraz przygotówki lutowanej kiedyś tam. Stary trzonek noża twardy niepognieciony śrubami imaka plus kupiona wcześniej na Allegro płytka H10.

powinien wytrzymać,  10-tka jest dość odporna na udary, chodź do stali lepiej jak ma trochę trzonka pod płytką, który będąc bardziej sprężystym amortyzuje drgania..

I nie zapomnij lekko zatępić osełką, a "przelecenie" nią gł. powierzchni przyłożenia redukuje szczerbatość ostrza co odbija się na trwałości...



szczerbatosc%20ostrza%20-%20ostrzenie_19

(szkoda, że link "ostrzalnia.pl" już nie jest dostępny... )

Odnośnik do komentarza
Udostępnij na innych stronach

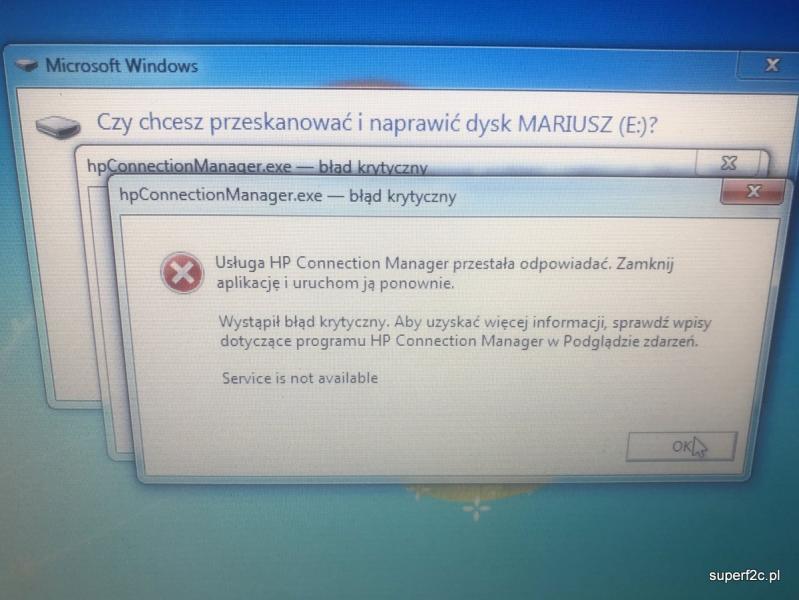

każde wyłączenie cyklu toczenia w trakcje toczenia powoduje powstanie błędu jak na fotografii


objawia się to tym że po poprawieniu programu w pliku tekstowym i załączeniu ponownie cyklu wszystko jest OK do momentu włączenia obrotów wrzeciona. Nie załączają się obroty na żaden sposób ( Mam tu na myśli ręczny z ikonki czy z MDI). Dopiero restart całego systemu powoduje powrót do normalności

Drobny problem software'rowy czy może hardware'rowy powoduje że na nowo potrzeba jest restartować laptop. Zmienię laptopa na komputer i zobaczę.






powtarzalność cyklu jest dla mnie urzekająca i nadaje kierunek dalszych działań, rozwoju.

i zanim więcej natoczę panewek muszę wcześniej zapakować aluminiowe elementy i oddać do anodowania aluminium czy jak kto woli eloksalacji czyli wytworzeniu w sposób elektrochemiczny na powierzchni warstwy tlenku aluminium o dużo większej twardości,szczelności i odporności na korozję niż warstwa tlenku powstała w sposób naturalny.

Po prostu może się podczas tej obróbki elektrochemicznej zmienić wymiar pasowania ciasnego pod panewkę.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Kiedyś zajmując się transmisją danych z komputera do komputera po łączu do szeregowej transmisji danych RS-232 wiedziałem że  długość kabla co by nie było spadku napięcia

 miała krytyczną wielkość. Tutaj komunikacja Mach3 z tokarką czy frezarką odbywa się przez kabel USB i raczej muszę szukać problemu po stronie laptopa. Laptopa a nie stacjonarnego komputera bo mniej miejsca całość zajmuje.


za względu na rozgrzanie kokili aż pojawi się kolor czerwony przed zalaniem aluminium kołki ustalające dwie połówki wykonam ze stali ulepszonej cieplnie 1.2311 i oddam tradycyjnie do azotowania. Dlatego powiększam otwory plus miejsce na kołnierze kołków czy tulejek.




w międzyczasie dalsze oswajanie się z tokarką CNC210. Czyli od początku. Ustawienie czterech narzędzi plus wbicie zer każdego narzędzia w odpowiednią rubrykę tabeli narzędzi a na końcu korekcje po przez wpisanie stosownej wartości w odpowiednią rubrykę.

 Myli się mi jeszcze czy z plusem czy z minusem mam wpisać stosowną wartość...




i to sprzątanie po skończonej pracy. Nie zawsze sprężone powietrze jest rozwiązaniem...

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

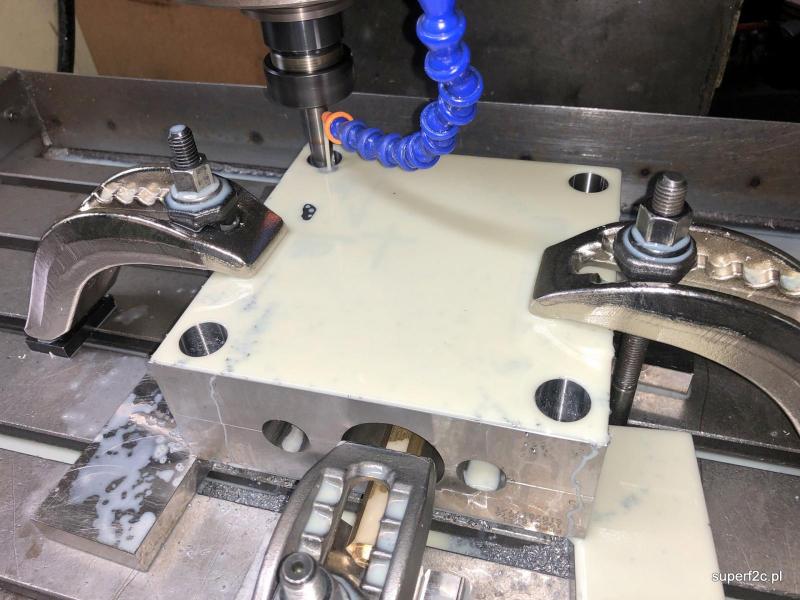

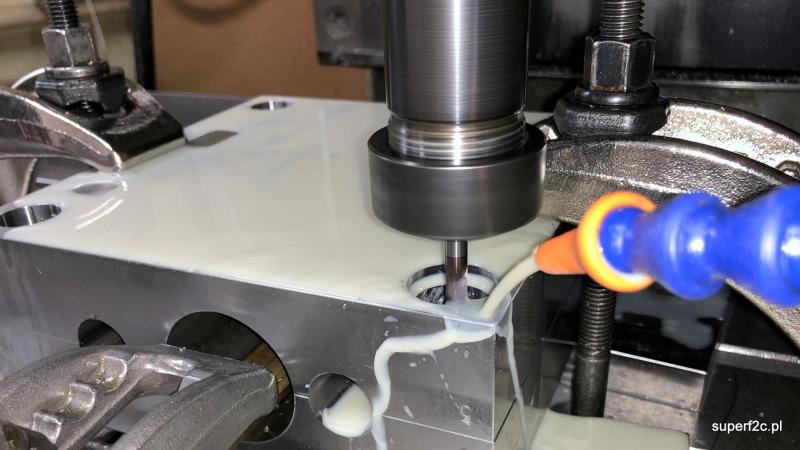

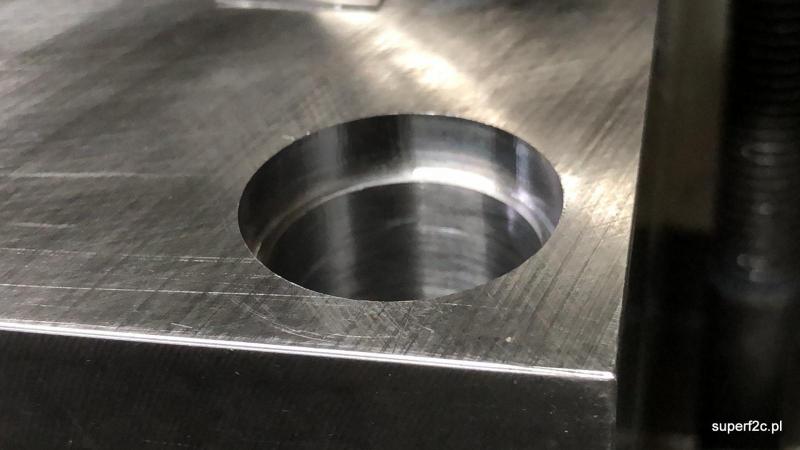

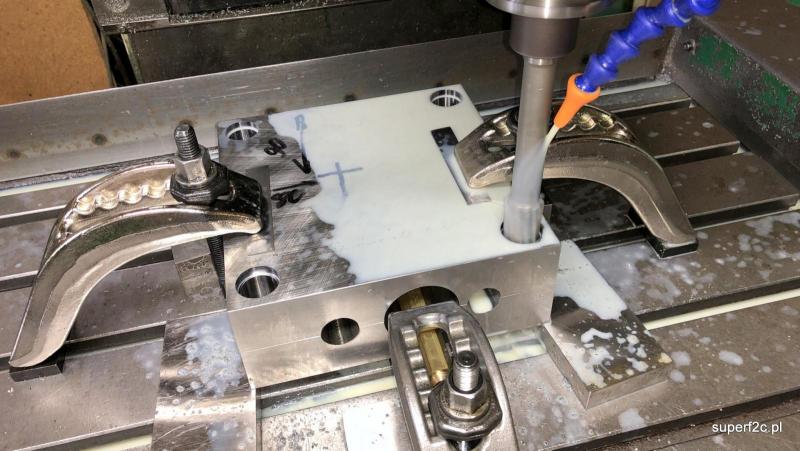

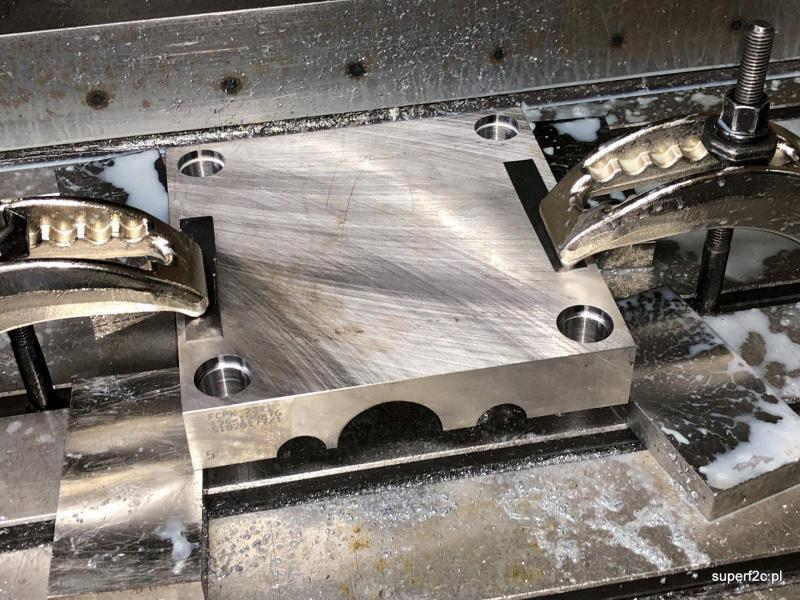

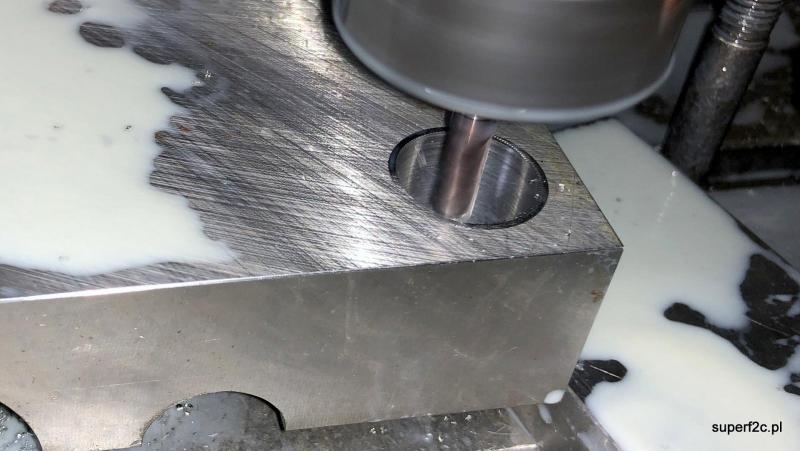

udało się wykonać podebrania pod kołnierze słupów i tulei prowadzących.

 Tu zawsze pada pytanie: Po co aż cztery? Dużo więcej pracy... itd. Nie wystarczą dwa kołki? Przecież słupy prowadzące mają za zadanie ustalenie połówek formy i ich prowadzenie podczas zamykania.

 Odpowiem krótko. Preferuje zawsze prze-wymiarowy-wanie we wszelakich konstrukcjach. A co do ilości pracy to zrobiło się samo...

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

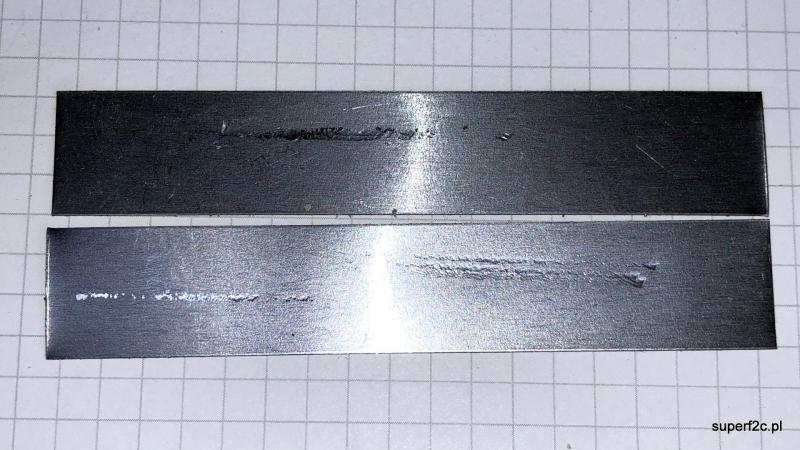

podkładka z taśmy stalowej do pakowania przejmuje jak widać siły dociskowe od klemy.

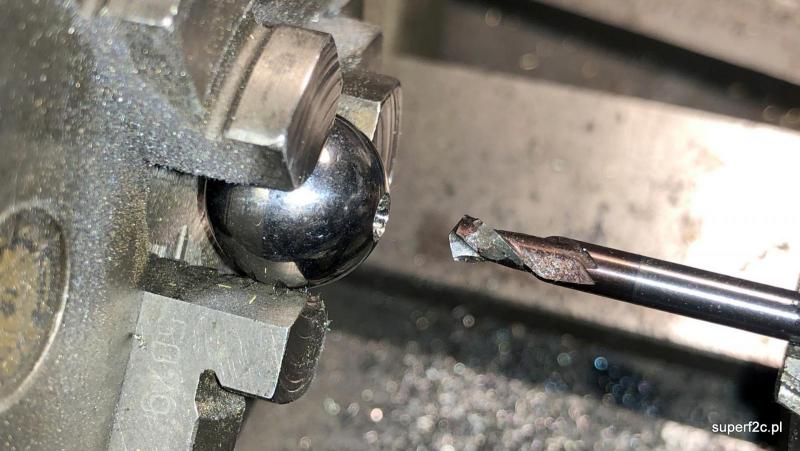

Kulka z łożyska tocznego to idealny materiał na przegub kulisty do mocowania przegubowego na przykład czujnika zegarowego. Relacja nastąpi z postępu prac.

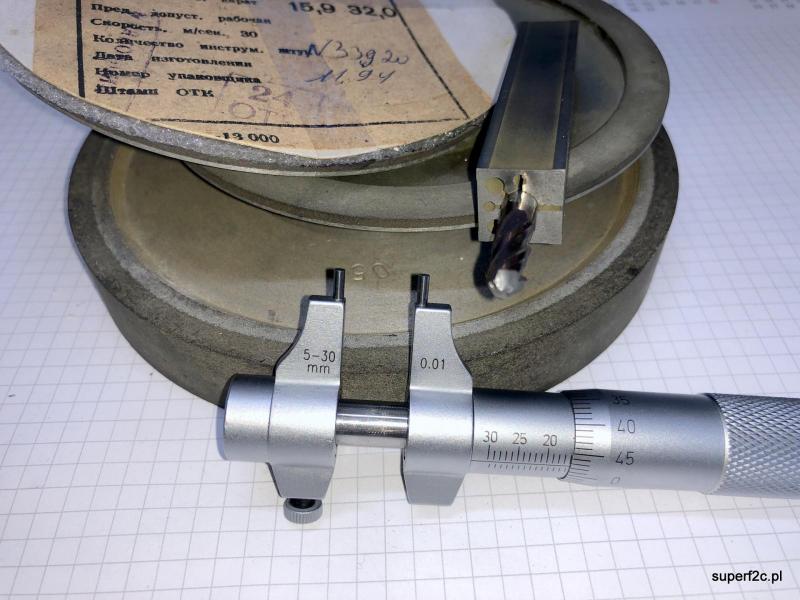

a tu udało mi się w dobrej cenie nabyć precyzyjny mikrometr który posłuży do dalszej pracy przy budowie specjalistycznego przyrządu do ostrzenia czteropiórowego  freza widiowego na trzpieniu fi 6 mm.
