kaszalu

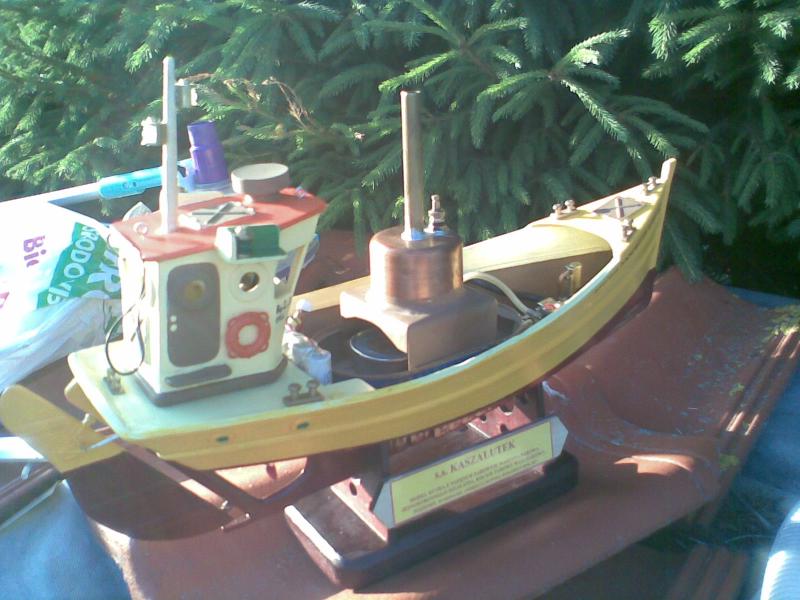

Mikrokuterek z napędem parowym czyli czym popływać RC w ogrodowym basenie

Recommended Posts

Witam Wszystkich !

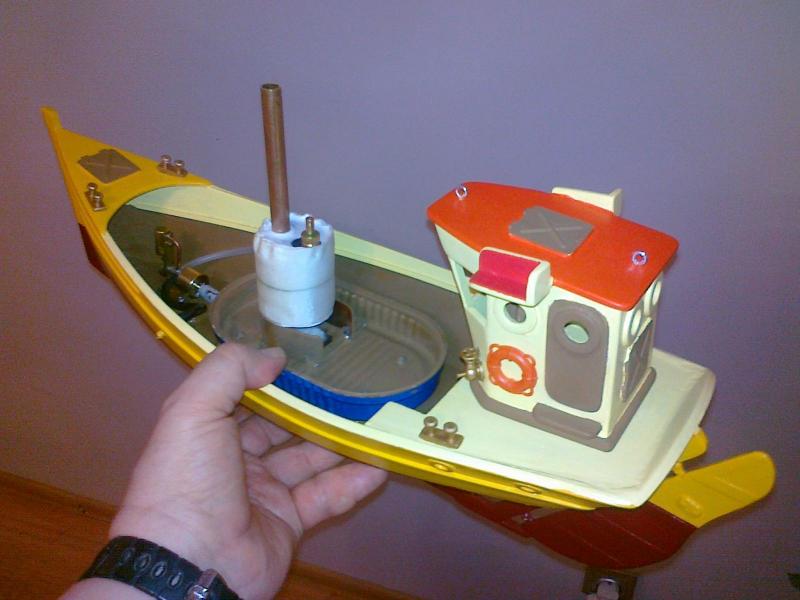

Poniżej przedstawiam skondensowaną  historię pewnej inspiracji, która zmaterializowała się ostatecznie po wielu metamorfozach w formie miniaturowego kuterka RC do pływania na -powiedzmy - małych akwenach .... :rolleyes:  B)

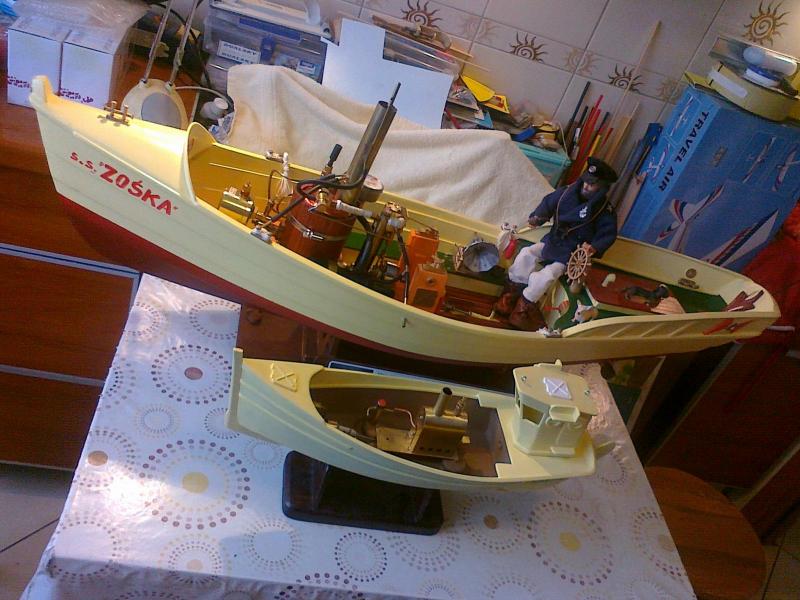

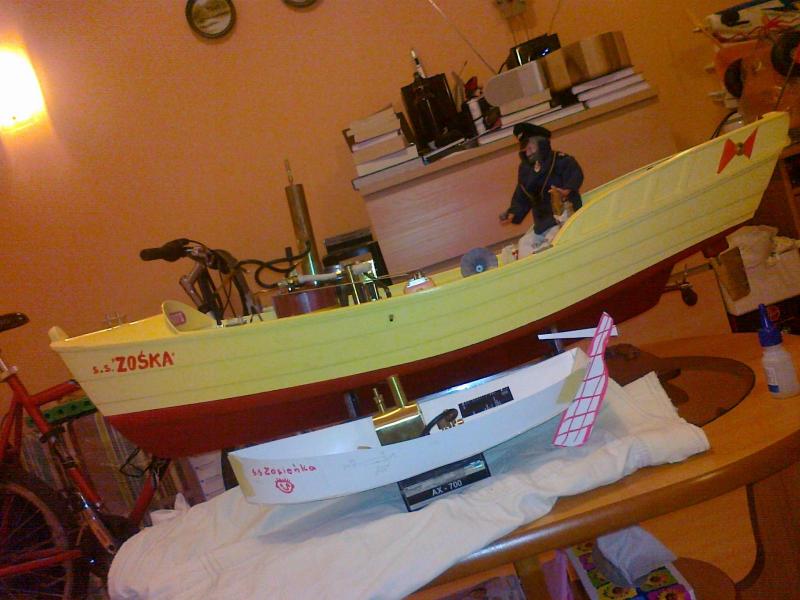

Napęd parowy oprócz spalinowego i elektrycznego zawsze mnie inspirował i pociągał, wcześniej popełniłem kilka jednostek z napędem parowym - choćby np. duża parowa "Zośka" której budowa opisana jest na PFM ( http://pfmrc.eu/index.php/topic/67460-przepis-na-par%C3%B3wk%C4%99-czyli-jak-sobie-uszy%C4%87-%C5%82%C3%B3dk%C4%99/ ) .

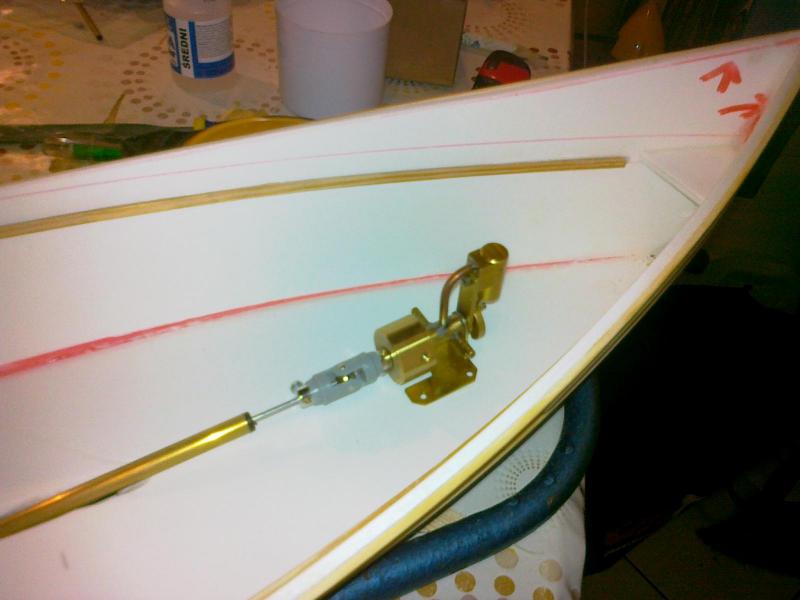

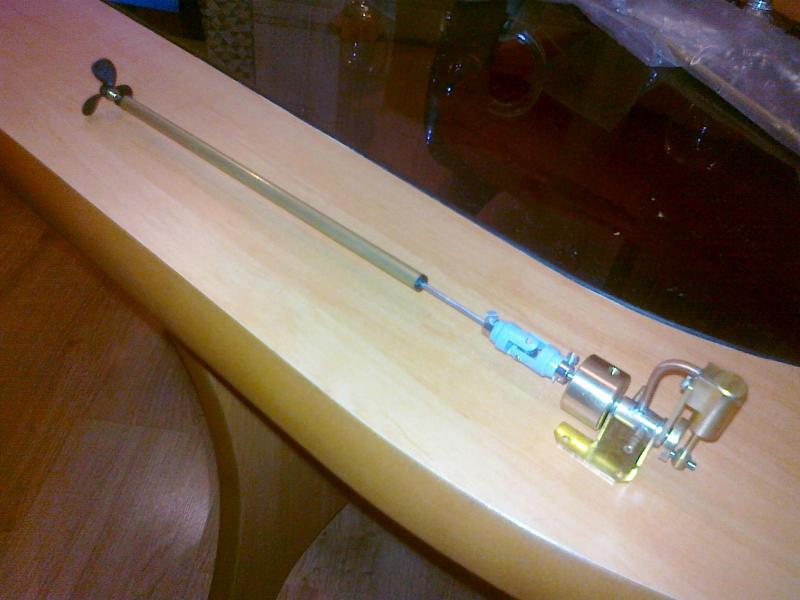

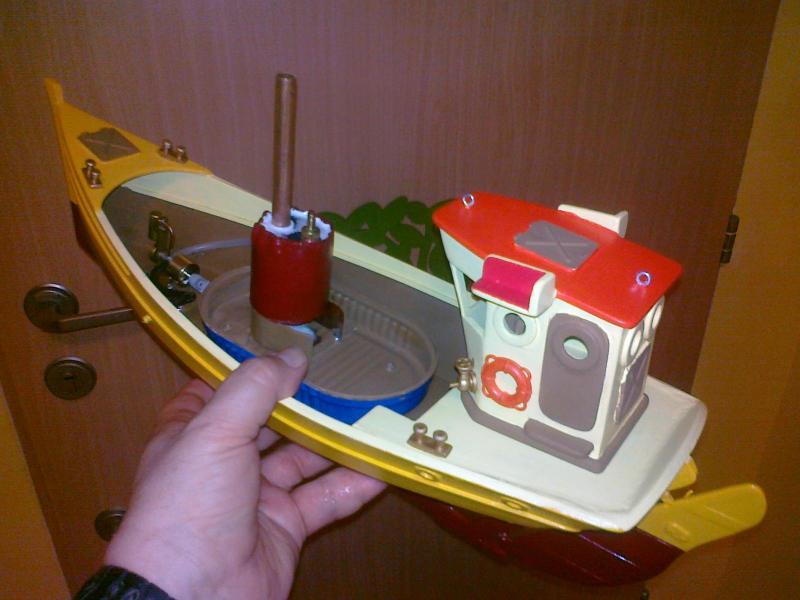

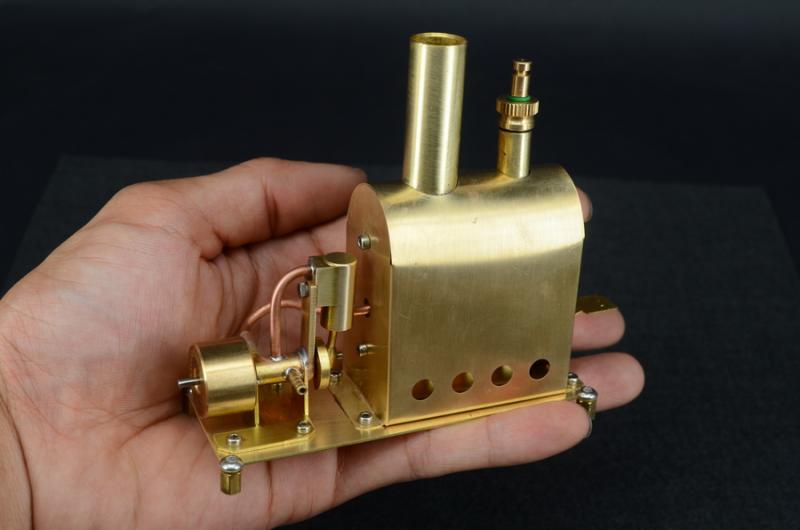

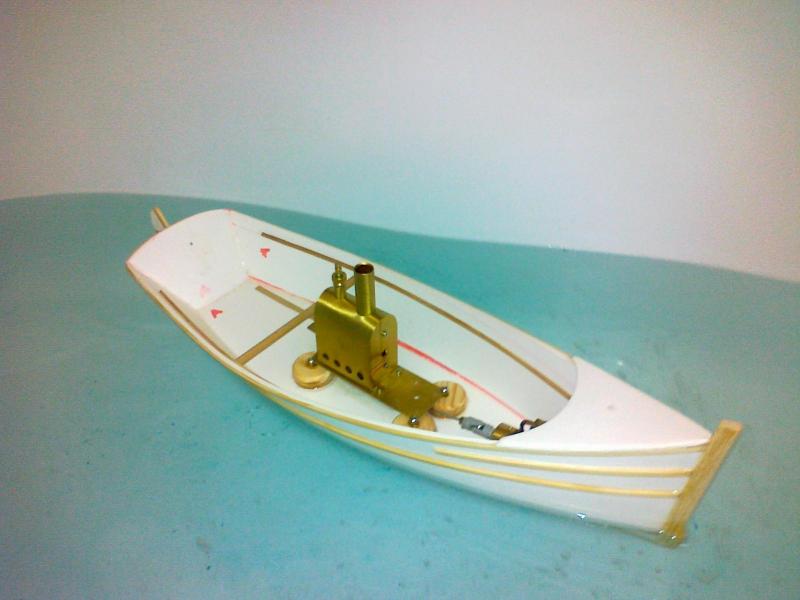

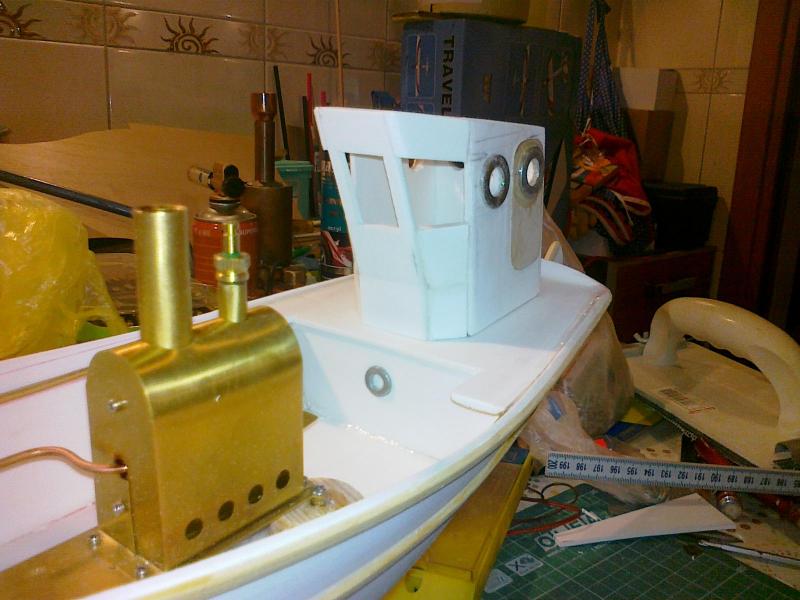

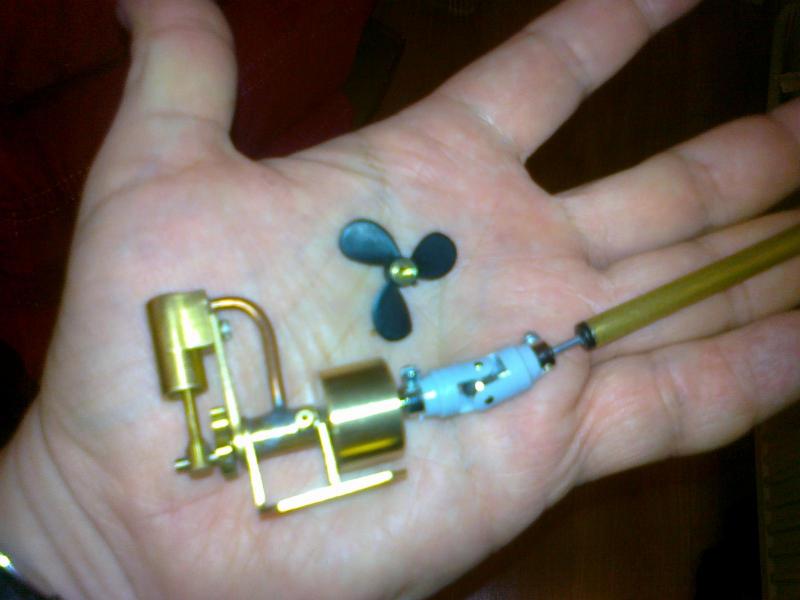

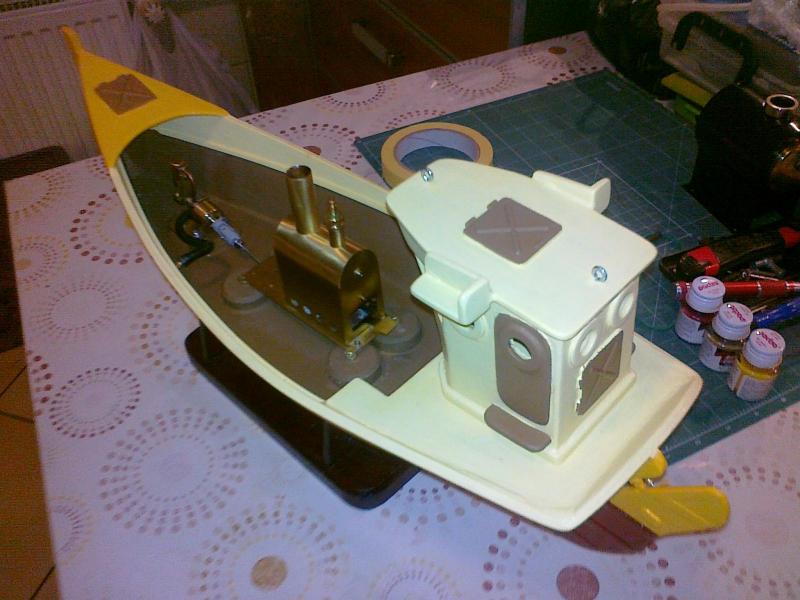

Któregoś dnia wpadł mi w ręce chiński zestaw kociołka parowego wraz z maszynką produkcji "Microcosmosu" - ładny gadżecik , odpaliłem, zadziałało.....  :o

Może by tak zmajstrować coś pod napęd tą "siłownią" ? Gabaryty nie były powalające ( tłok fi 6 mm, skok tłoka 6 mm...) wydajność też , no ale jako że lubię poeksperymentować spróbować warto !!

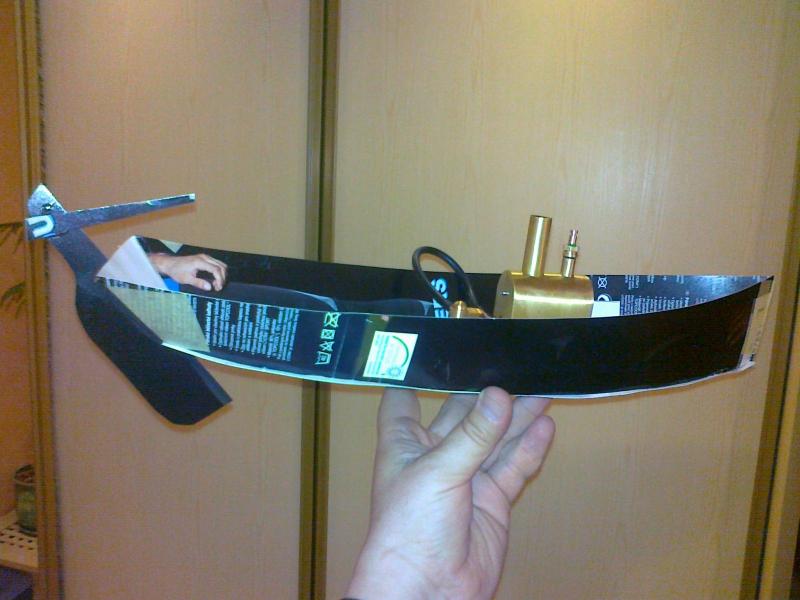

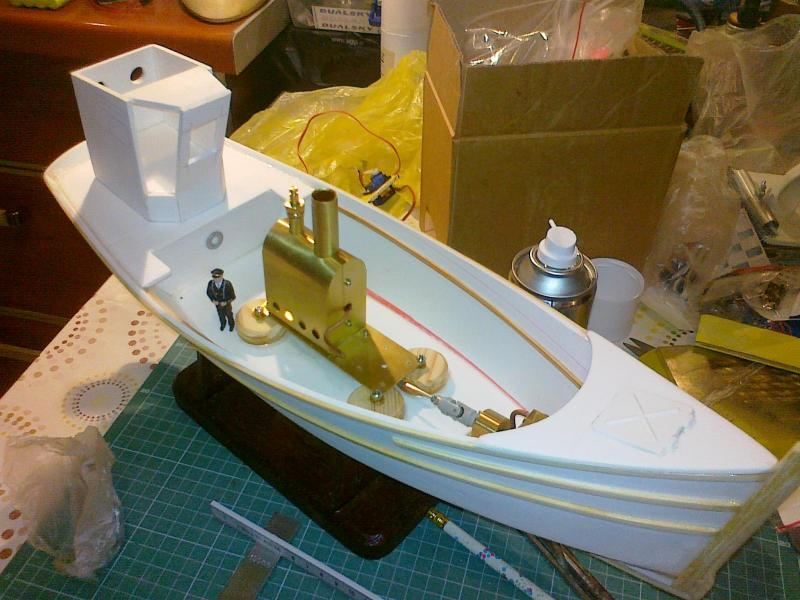

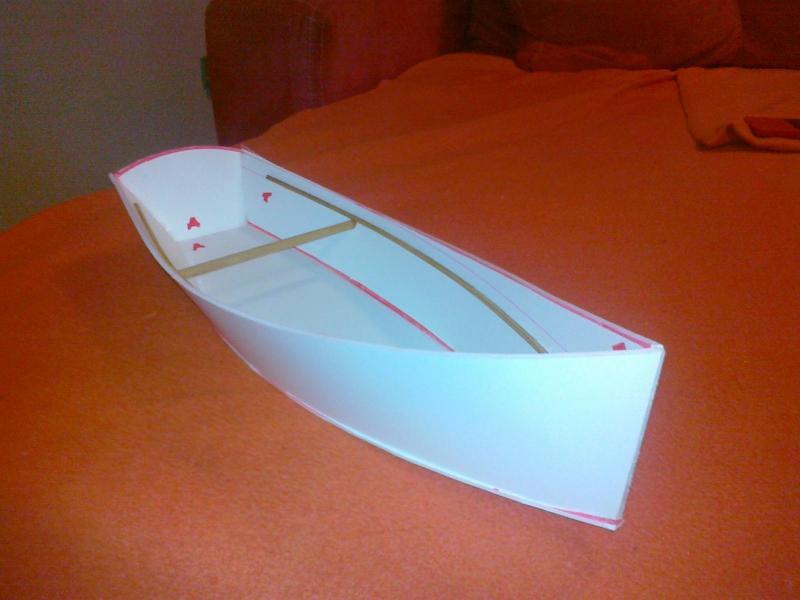

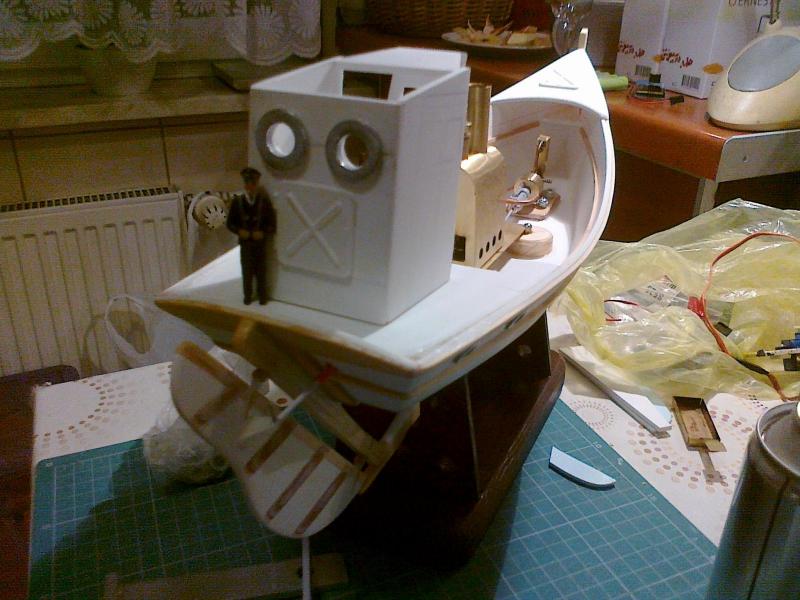

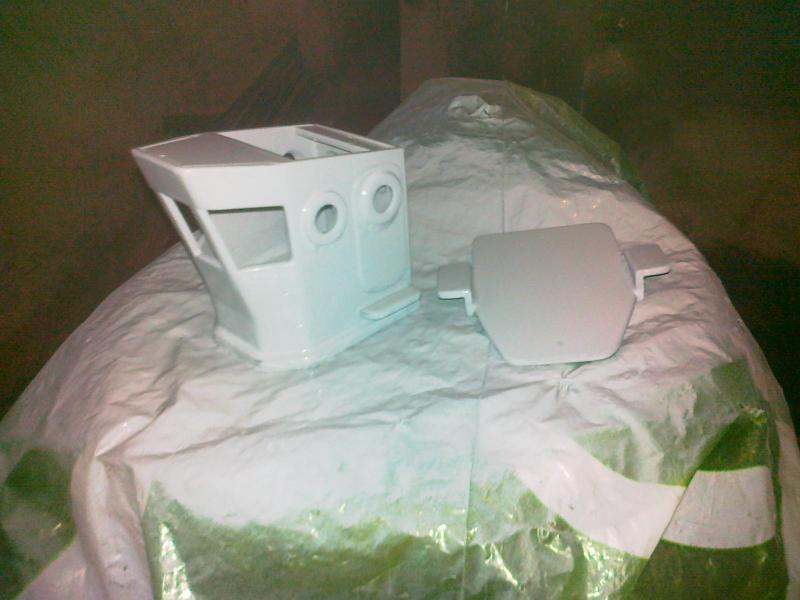

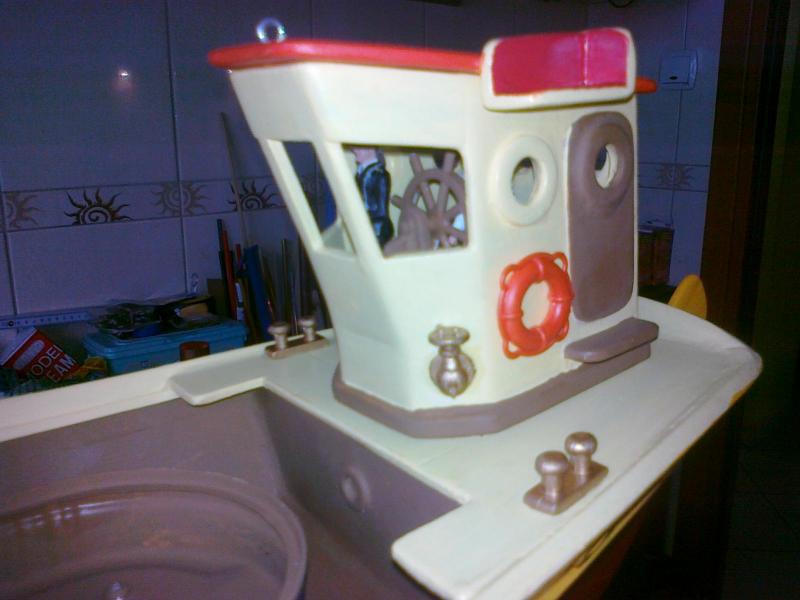

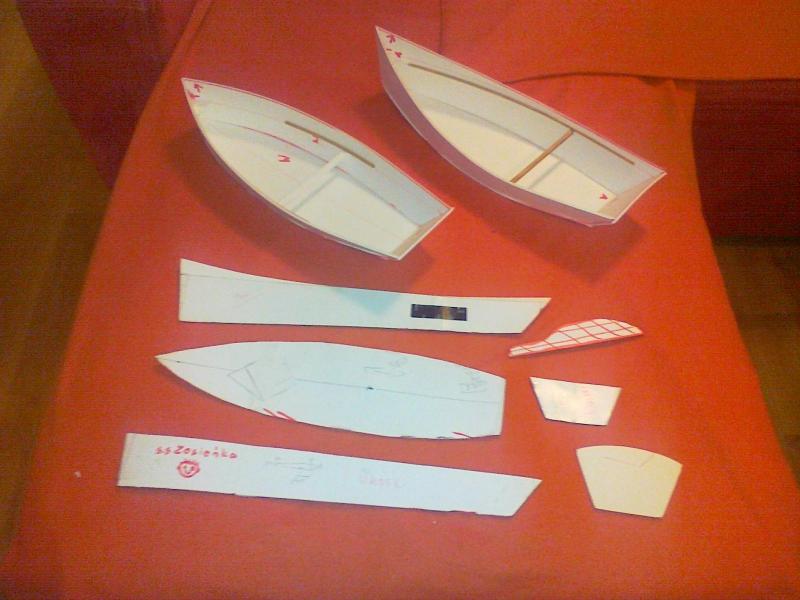

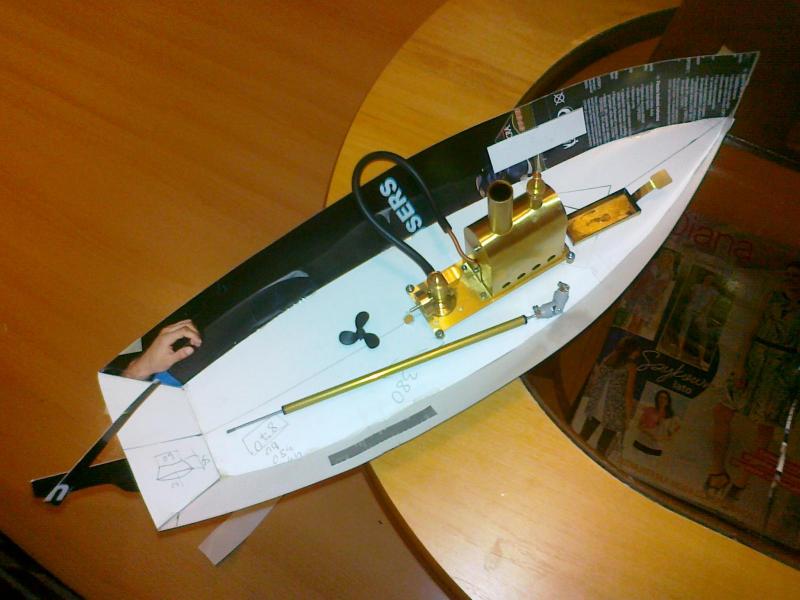

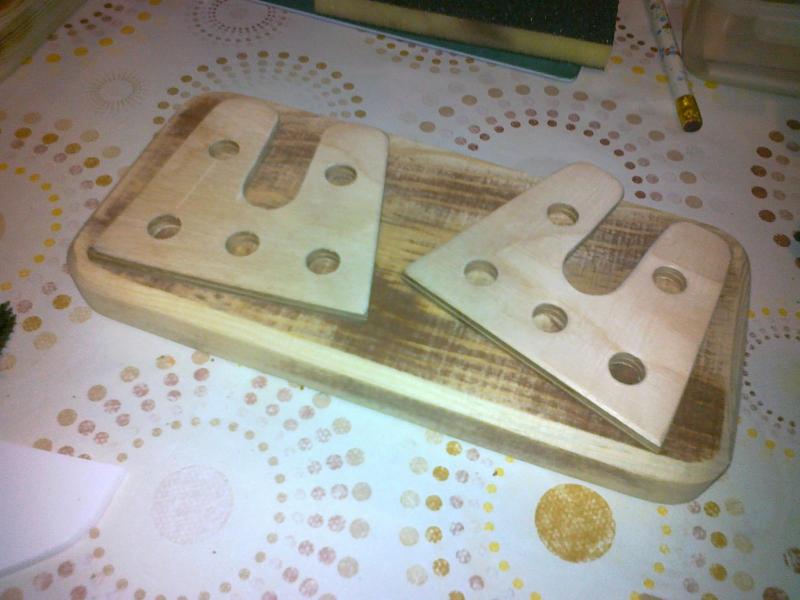

Najpierw powstała kartonowa wizualizacja projektu który naszkicowałem sobie odręcznie, potem ruszyła produkcja.

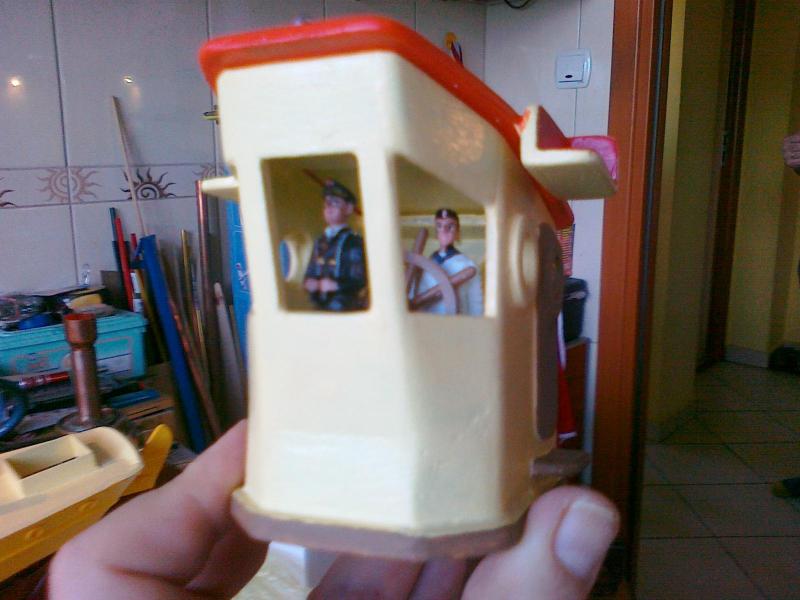

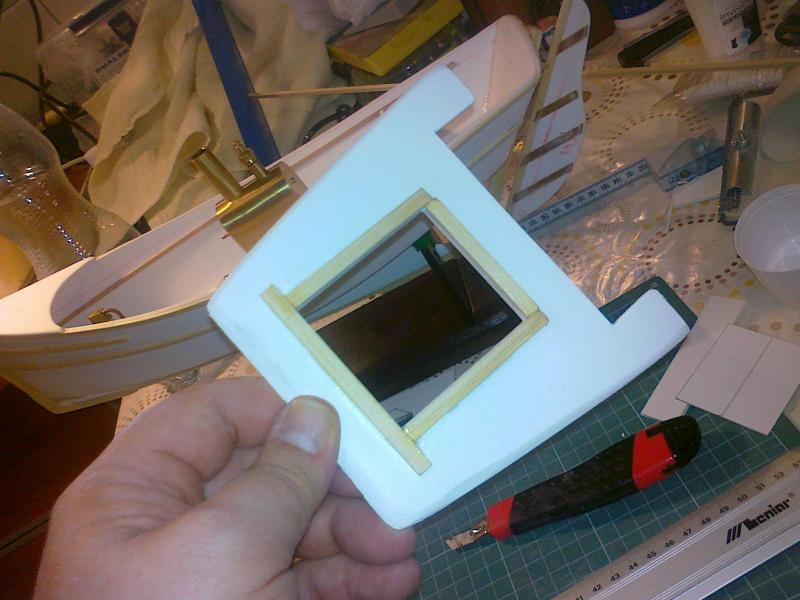

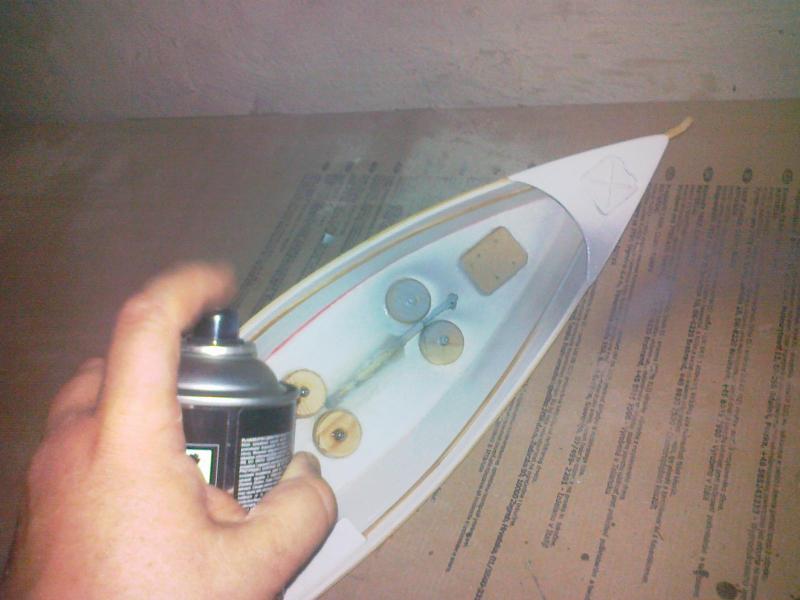

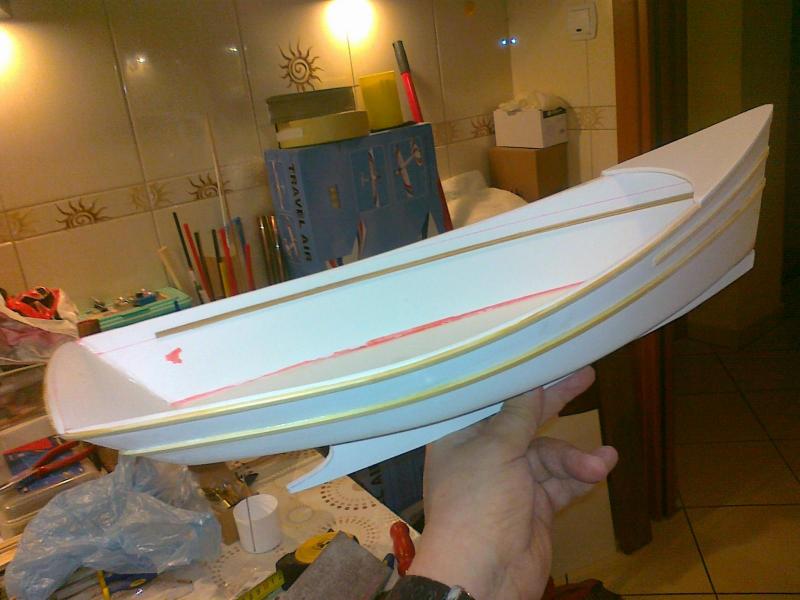

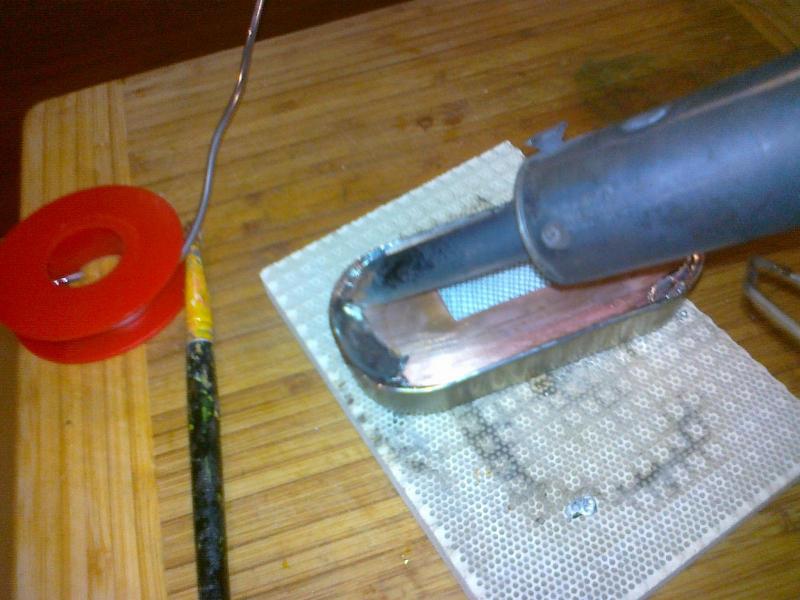

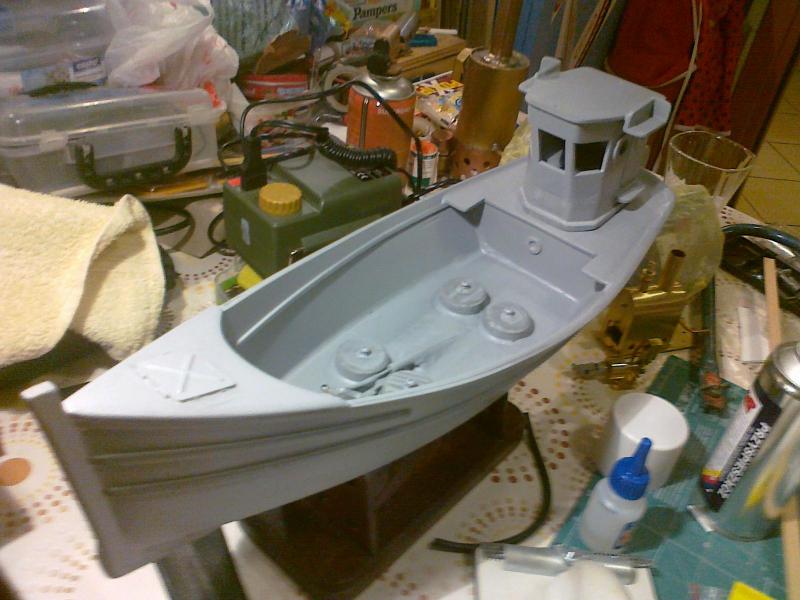

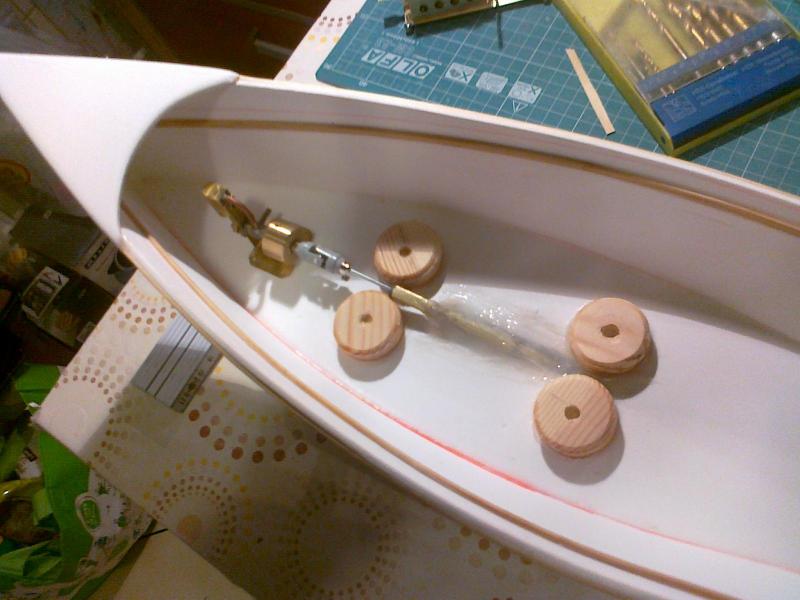

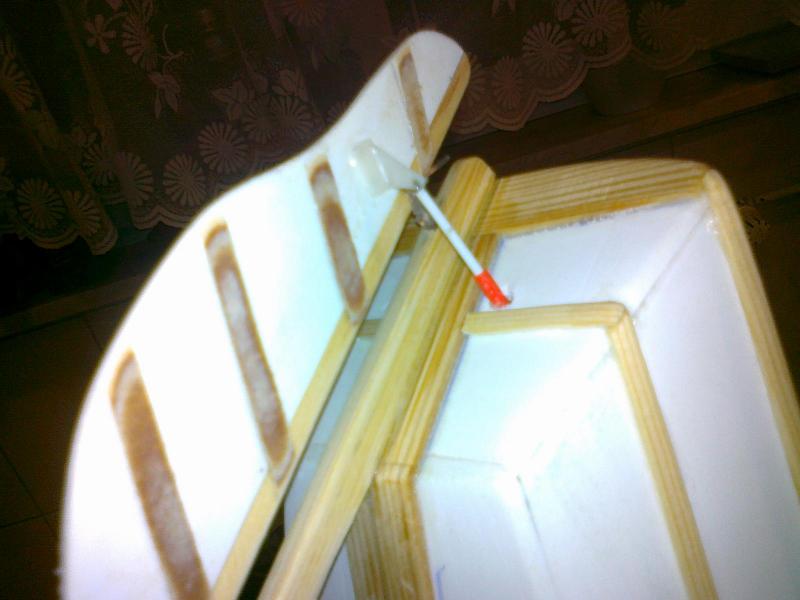

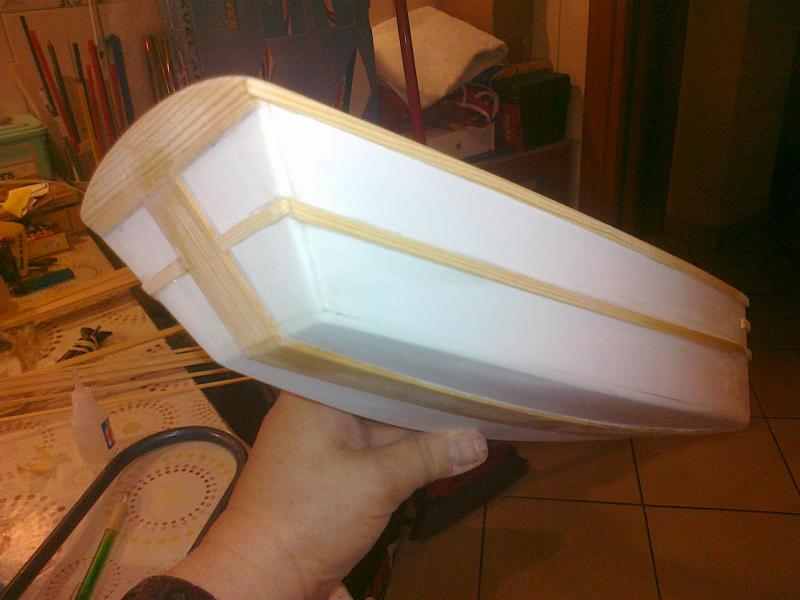

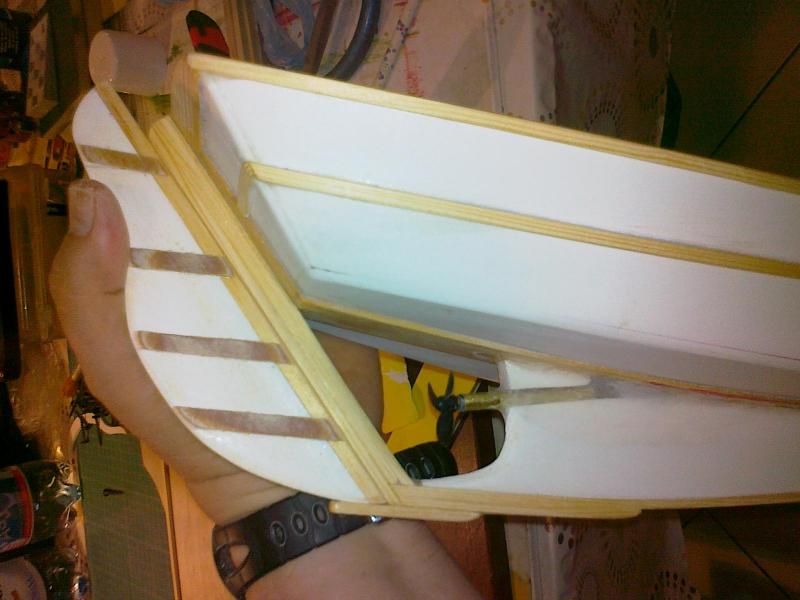

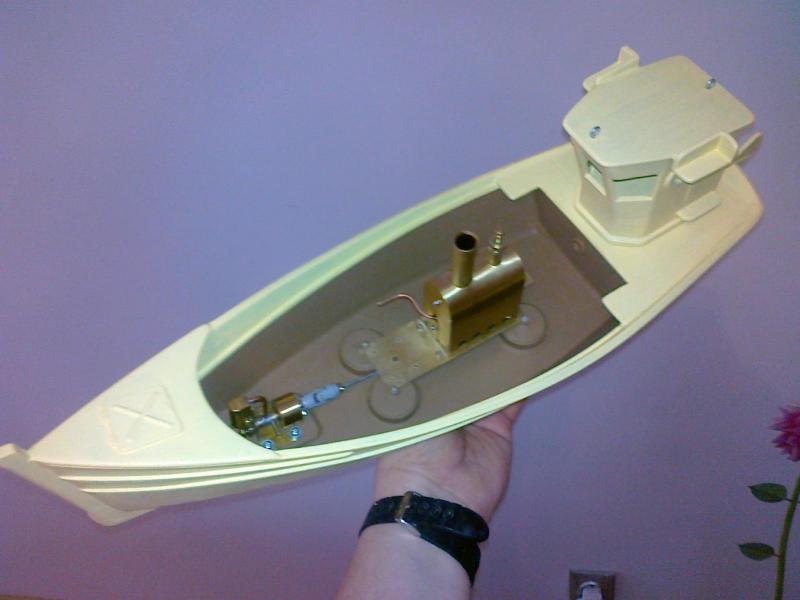

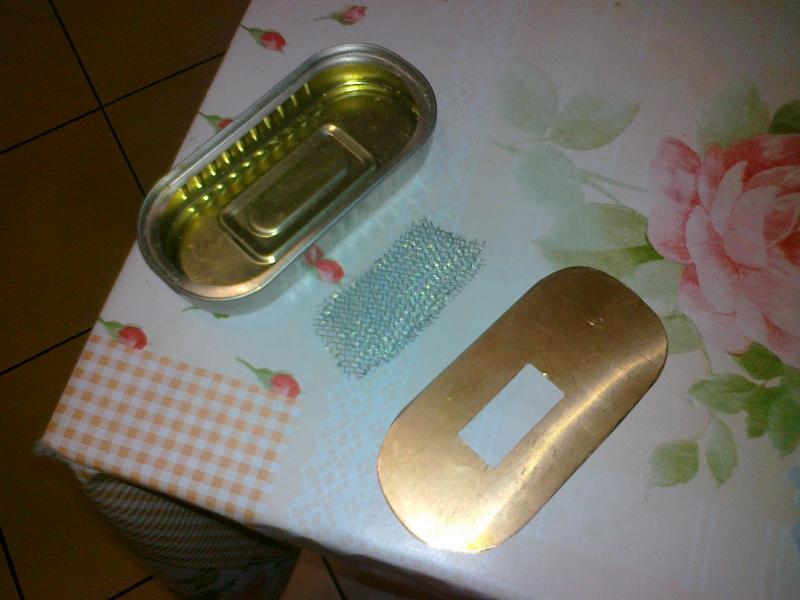

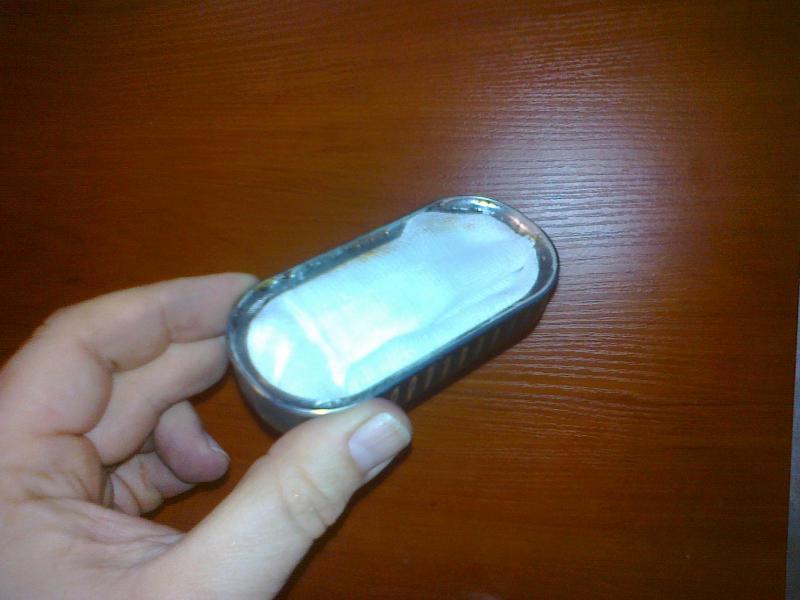

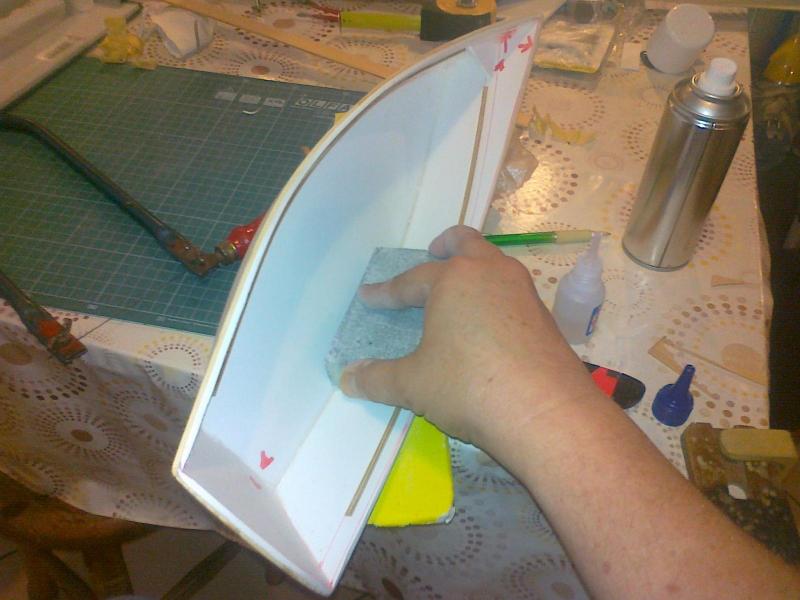

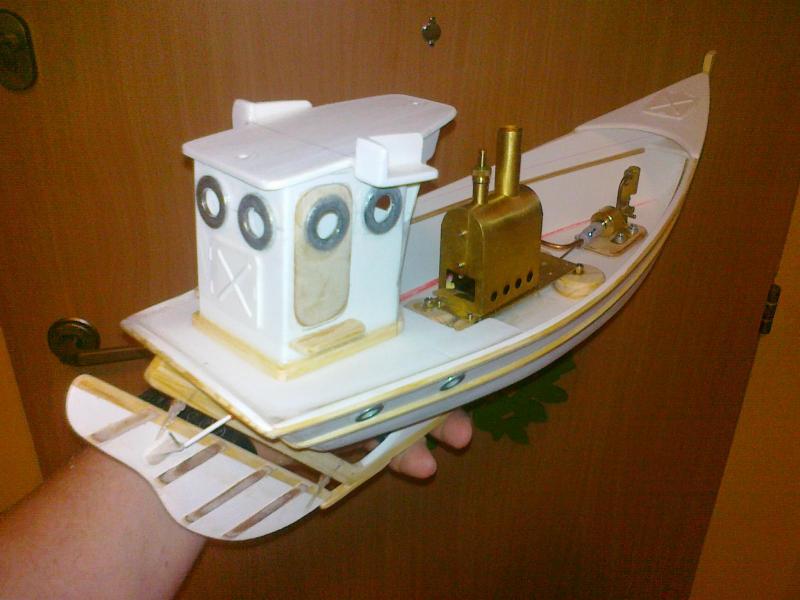

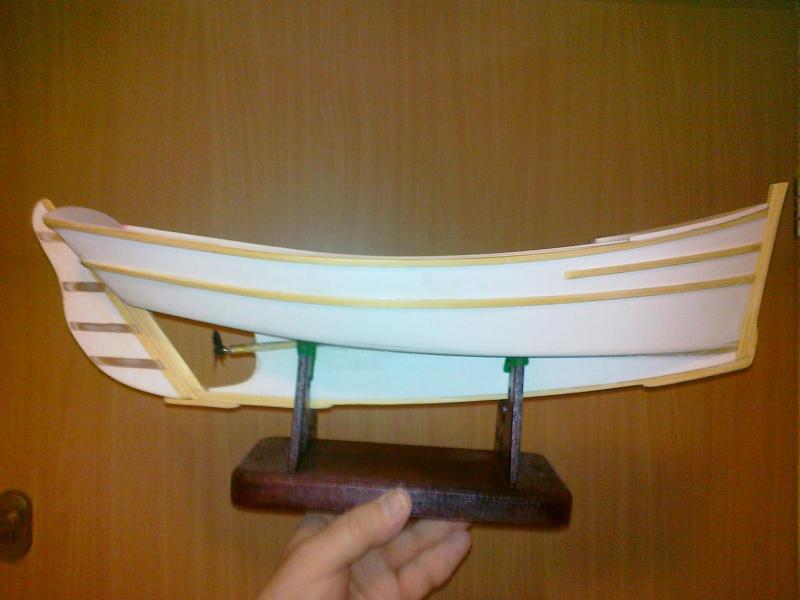

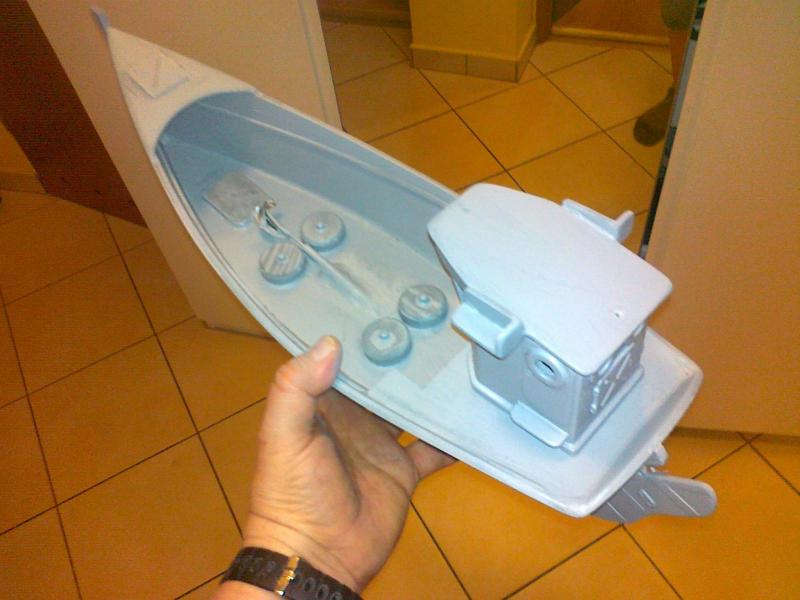

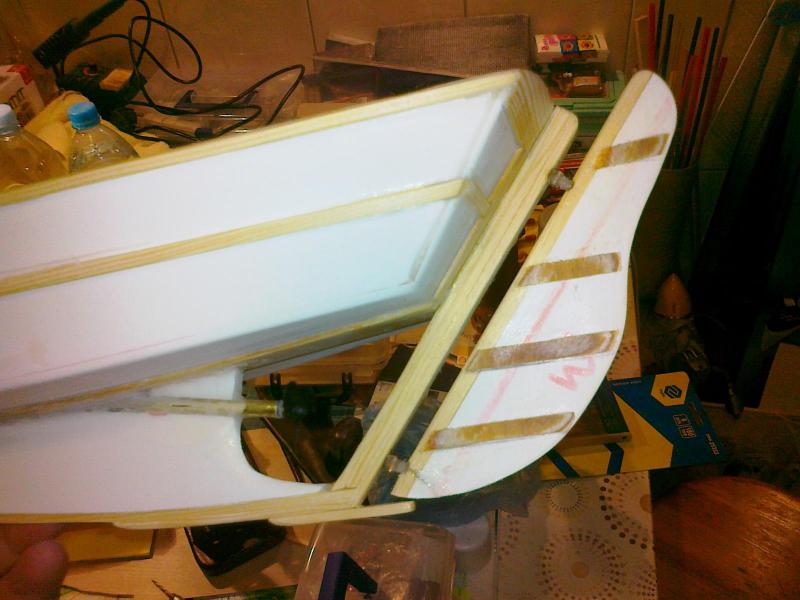

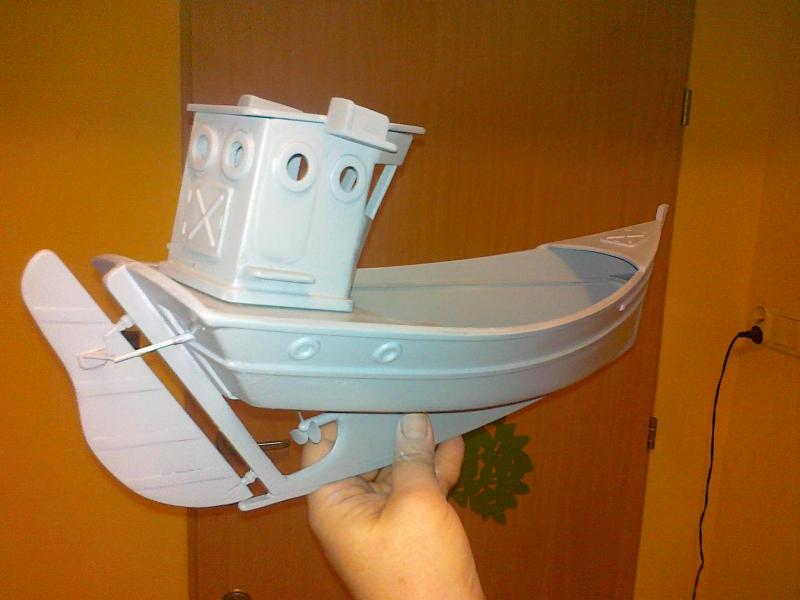

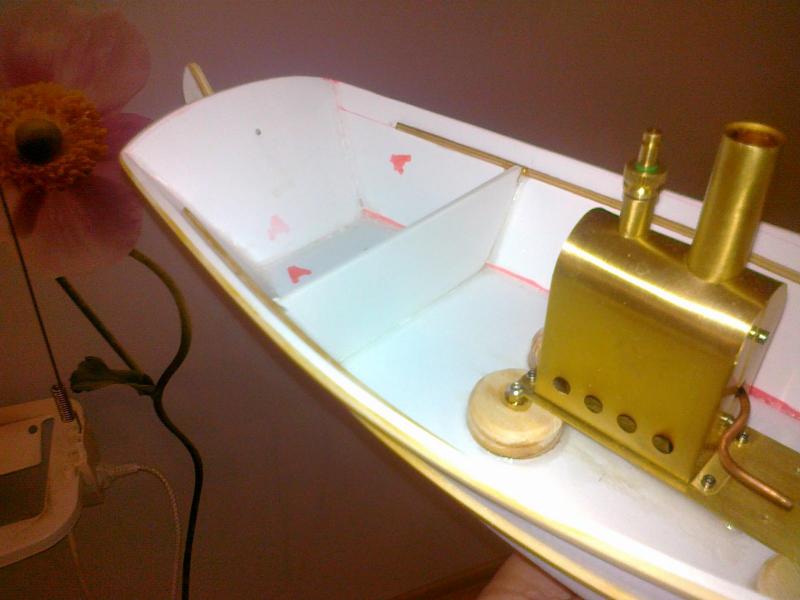

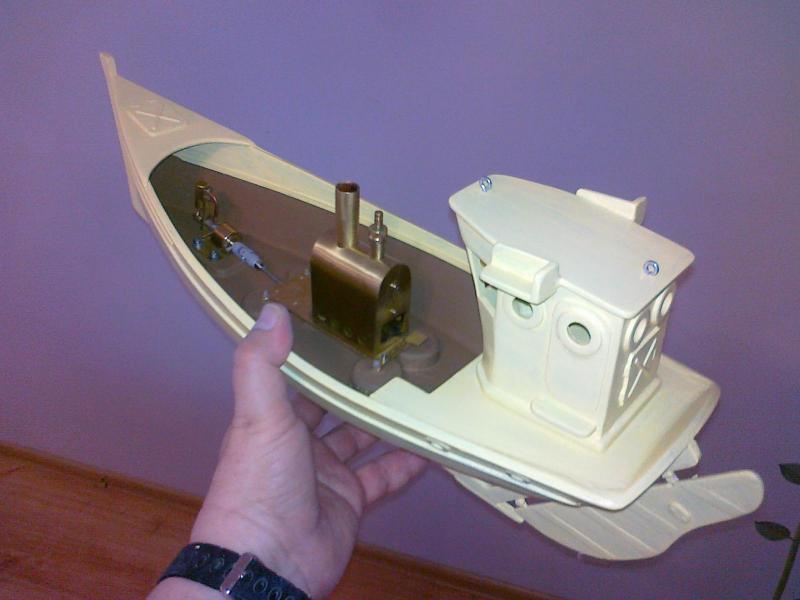

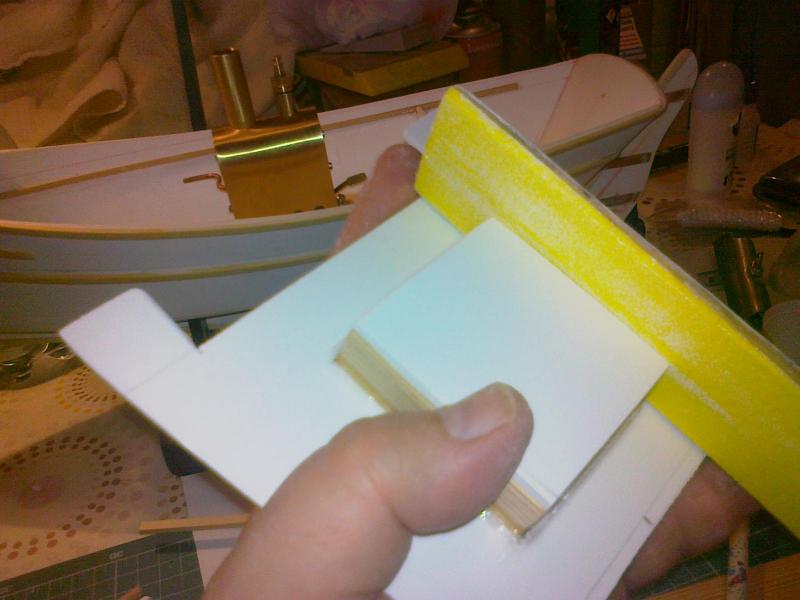

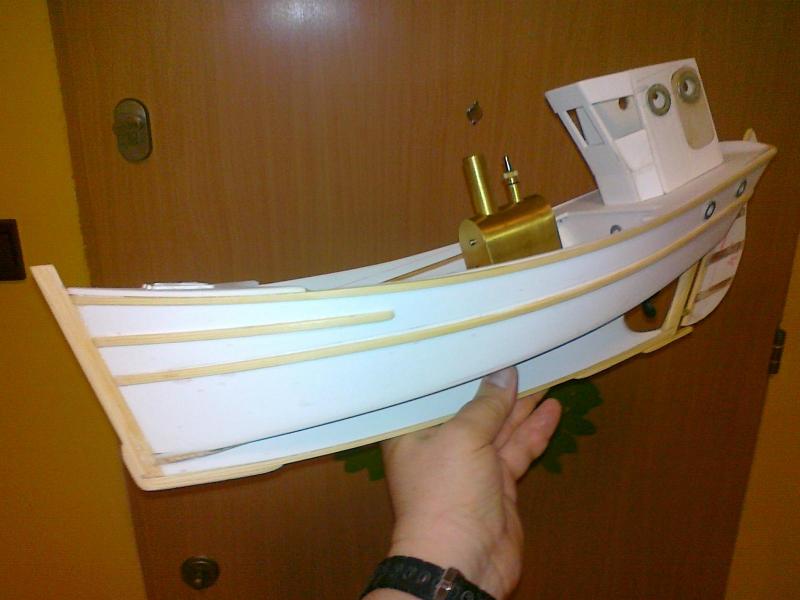

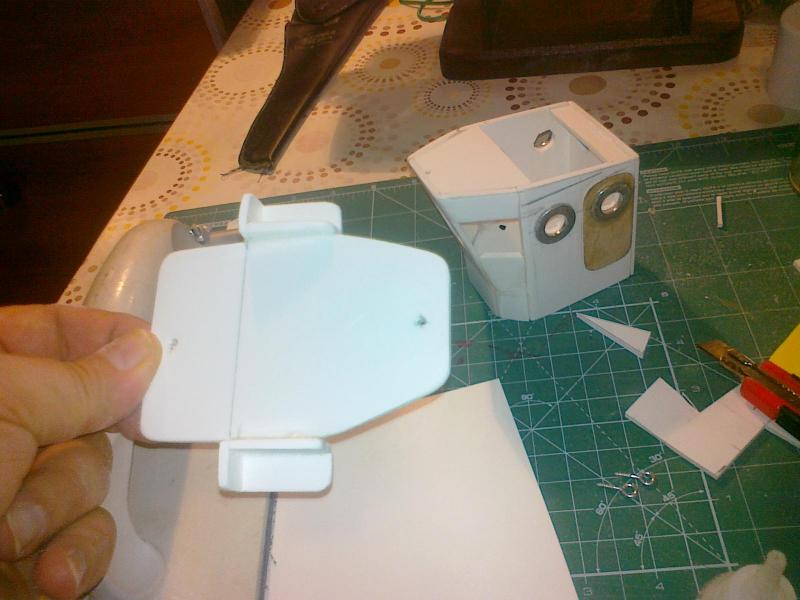

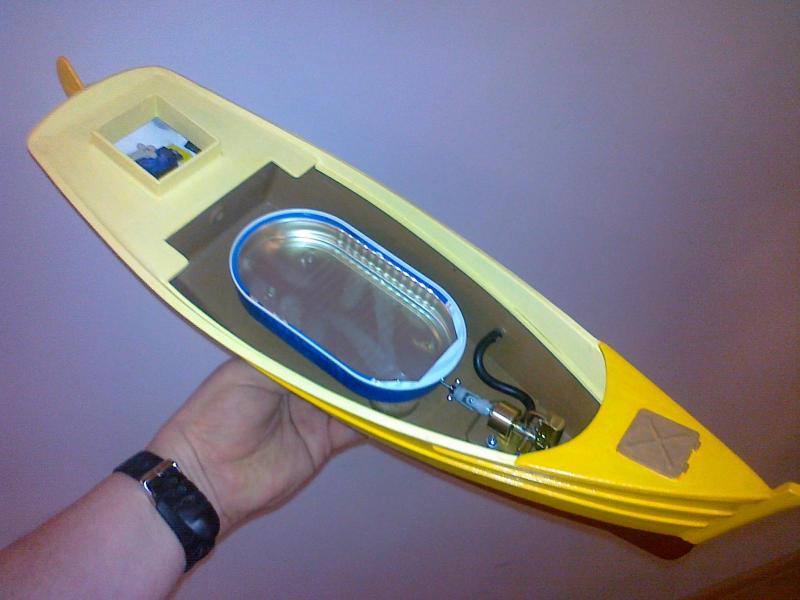

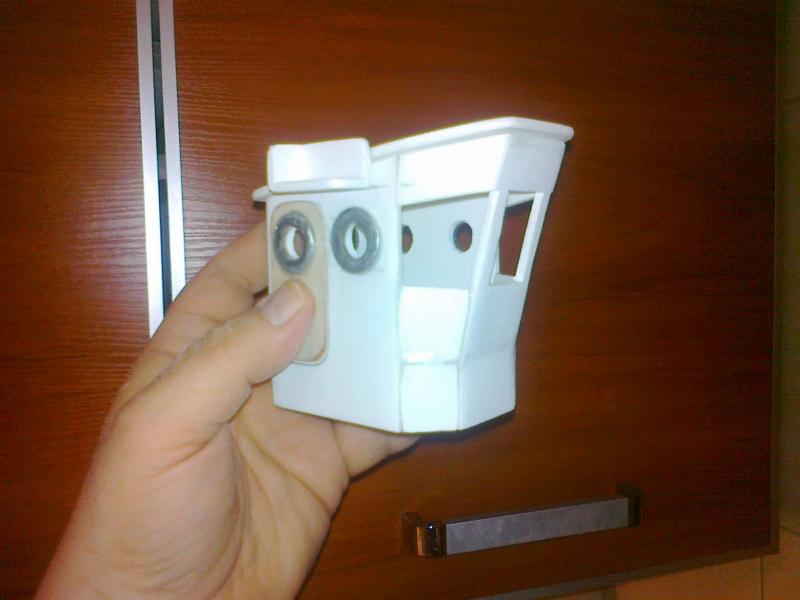

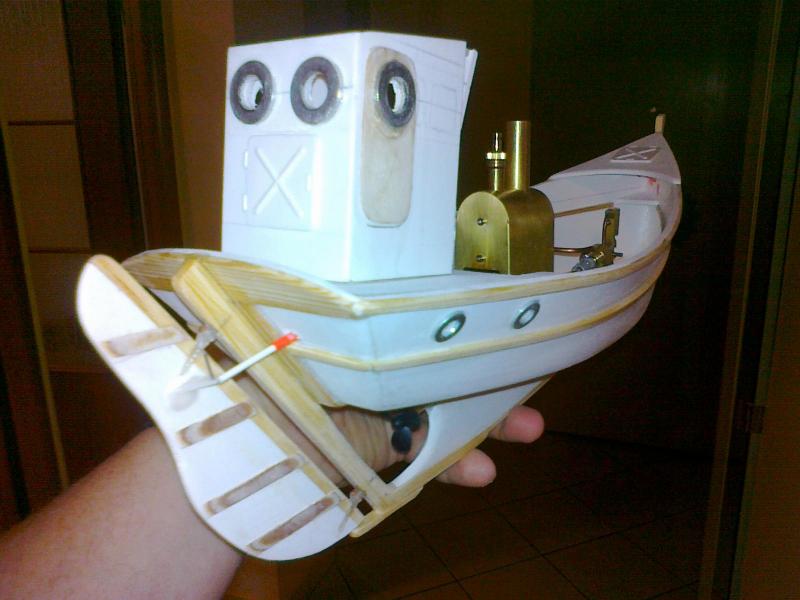

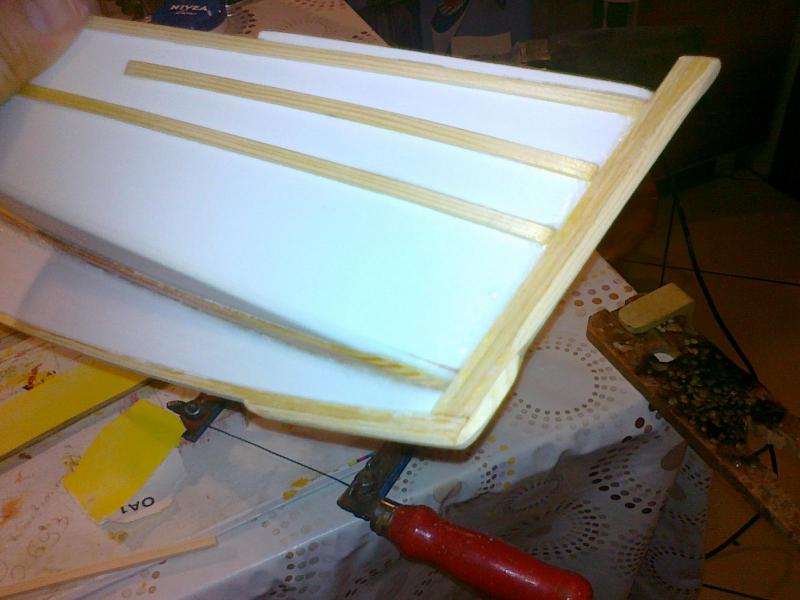

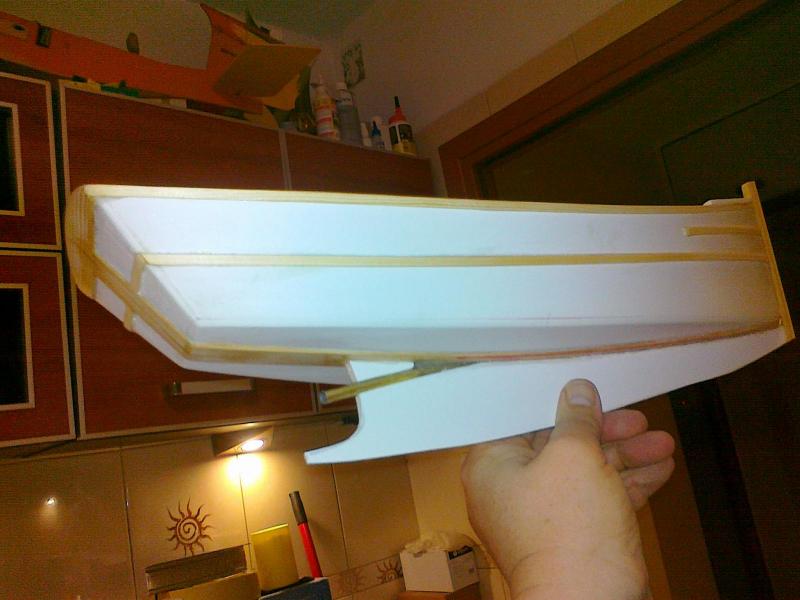

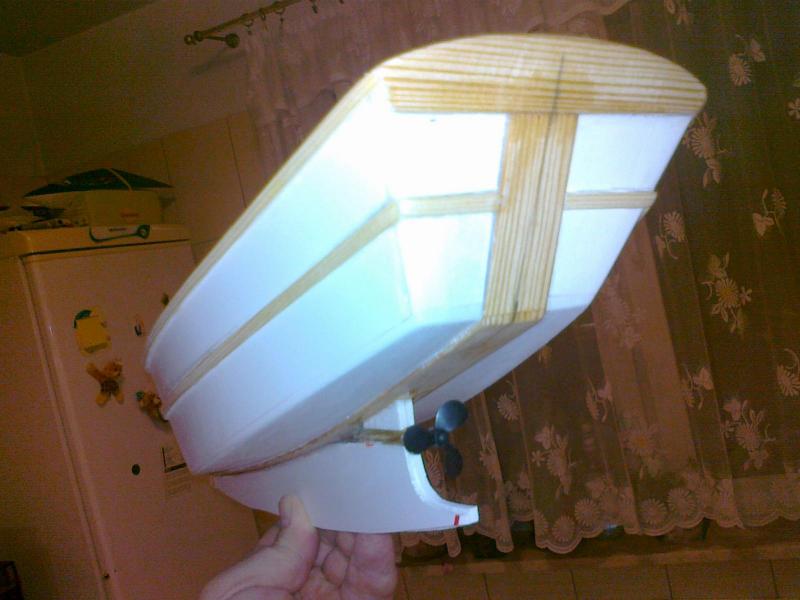

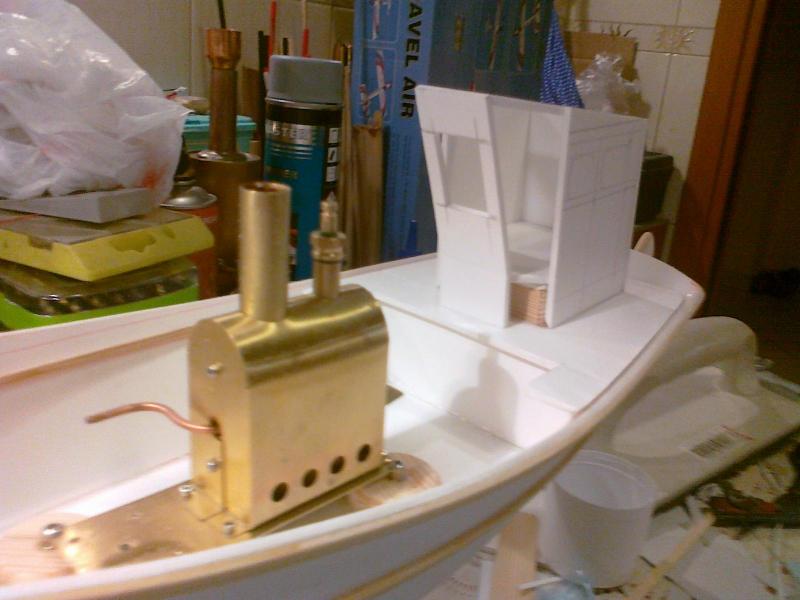

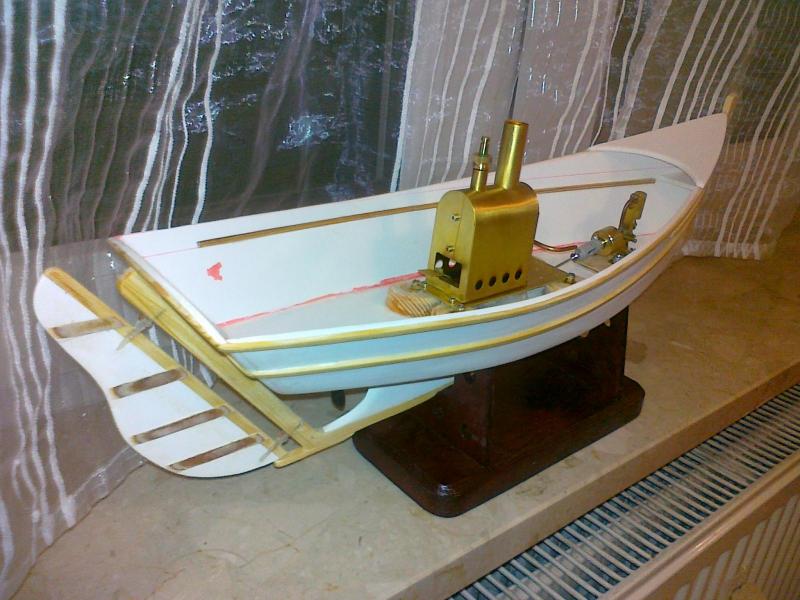

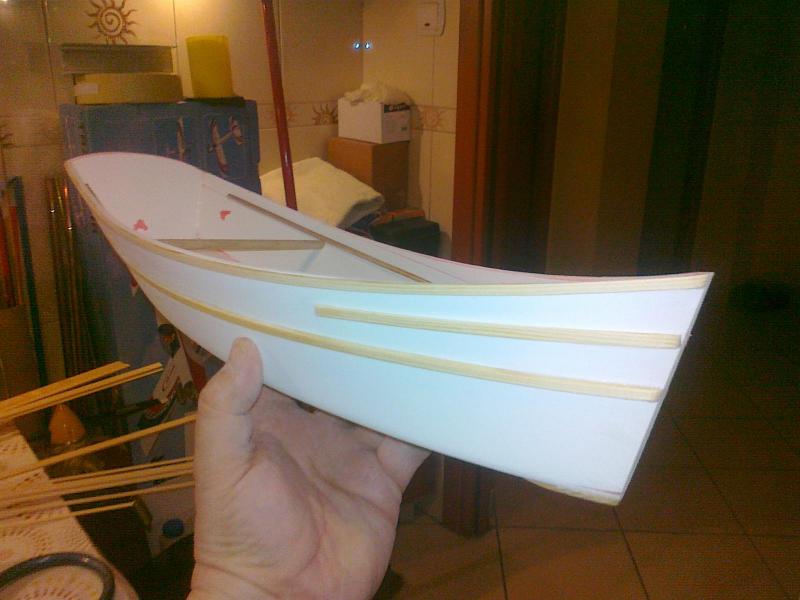

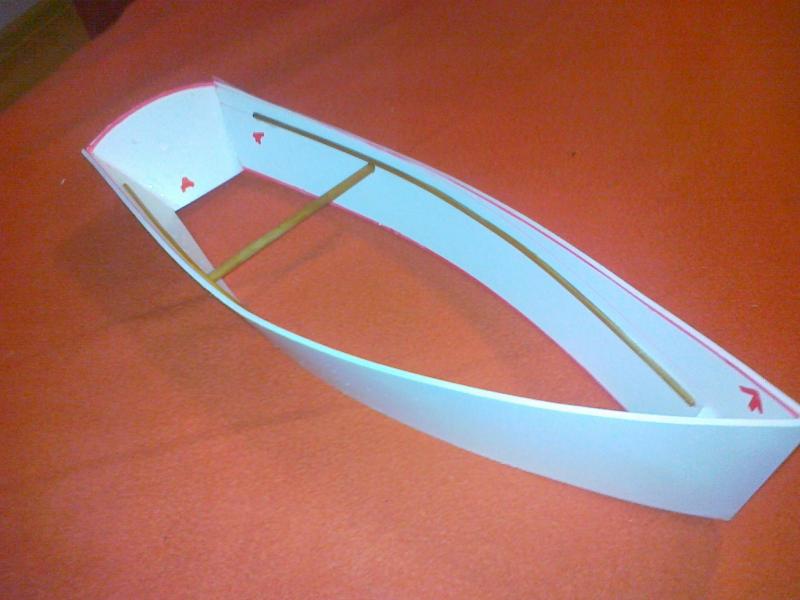

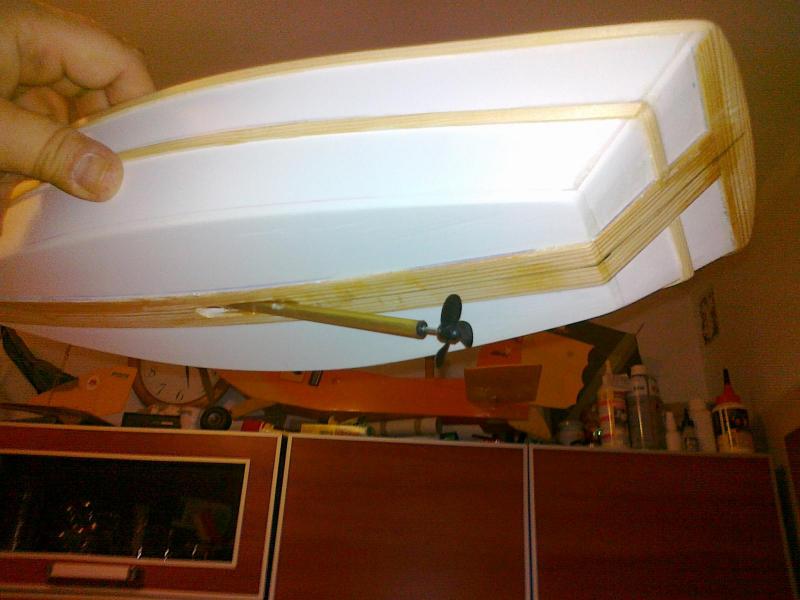

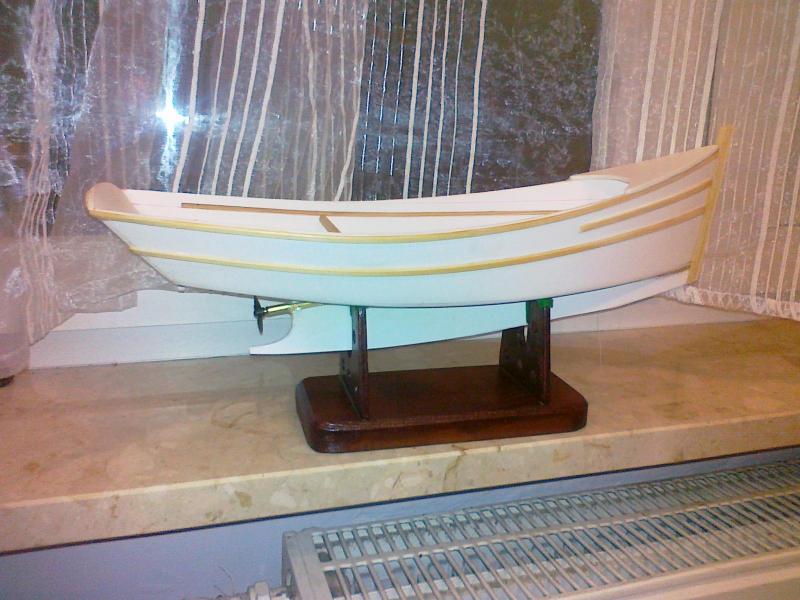

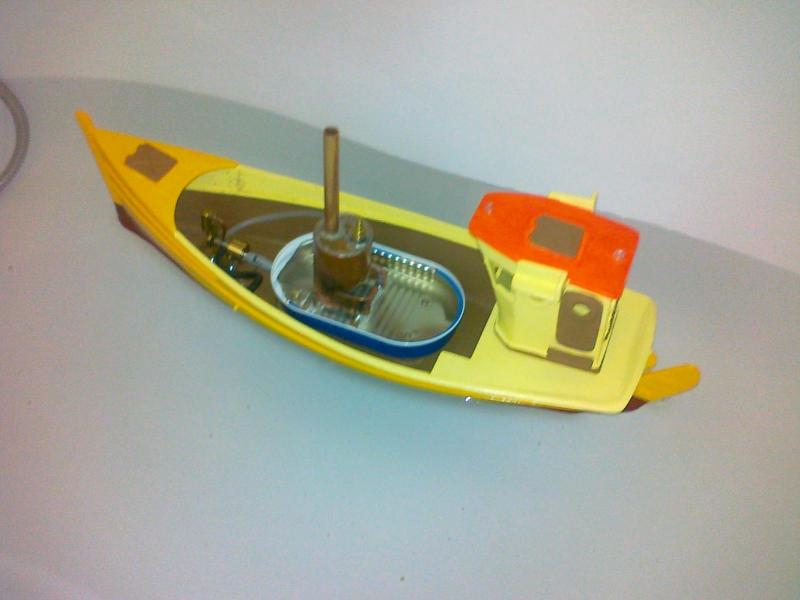

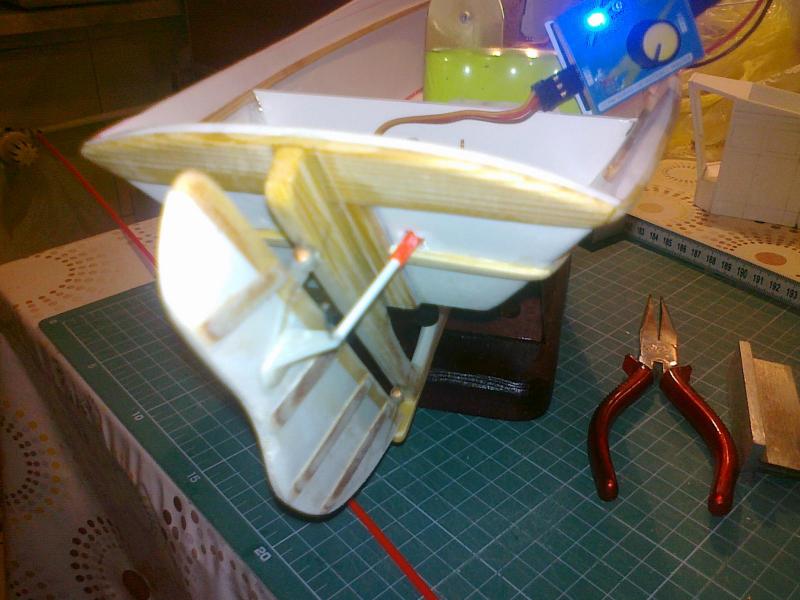

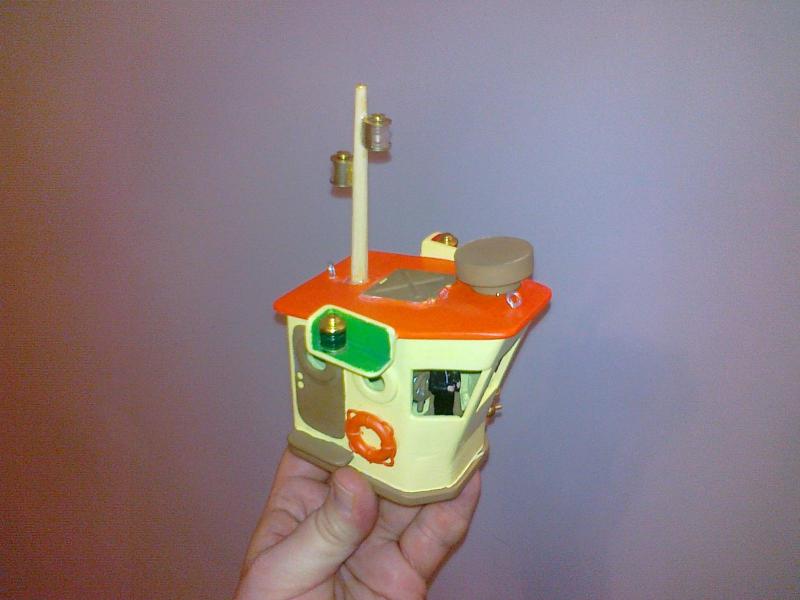

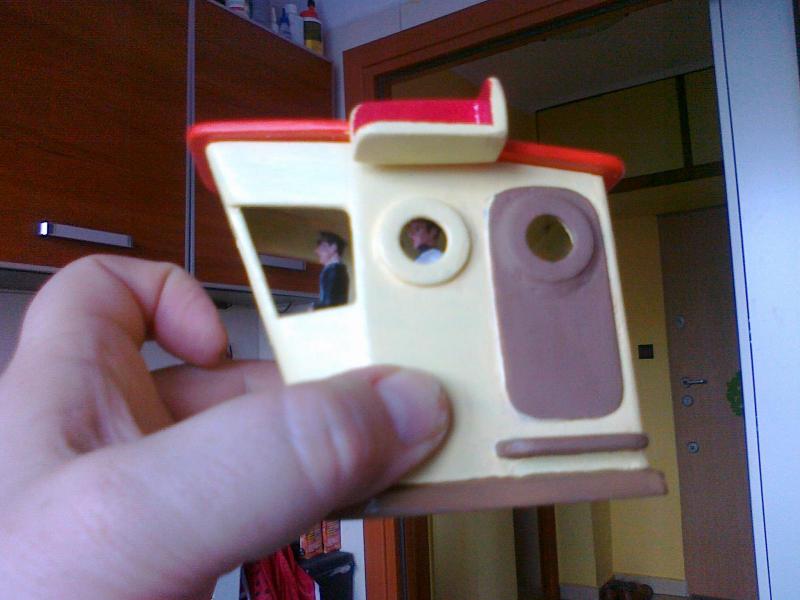

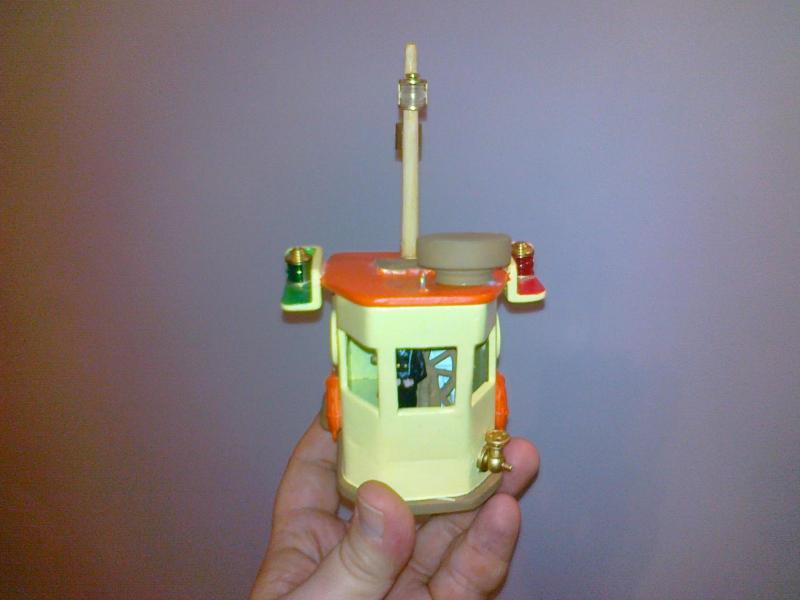

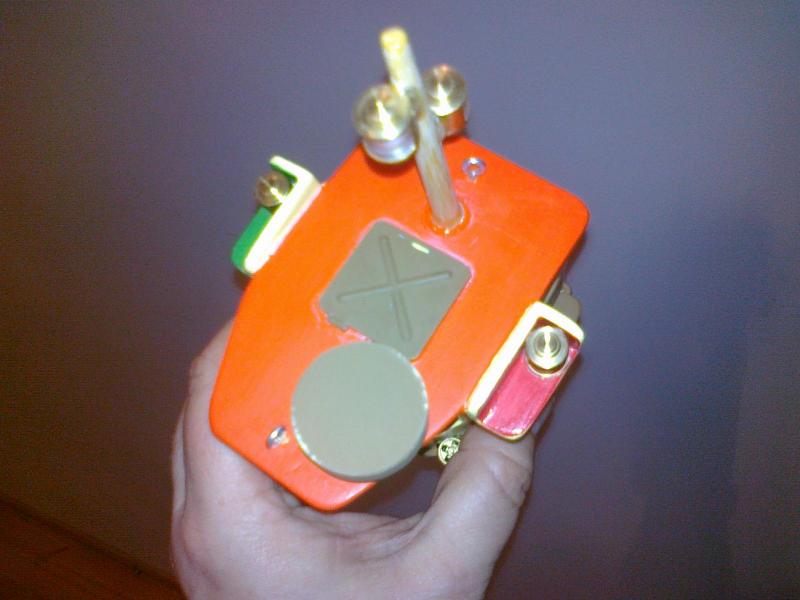

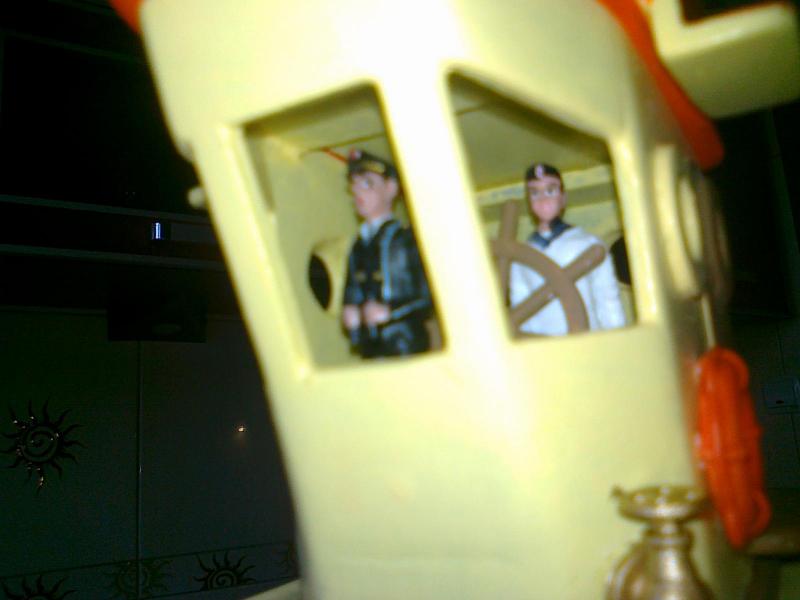

Kadłub wykonany jest z hipsu, listewek , puszek po konserwach i innych materiałów odpadowych, pochodzących z produkcji większych modeli.

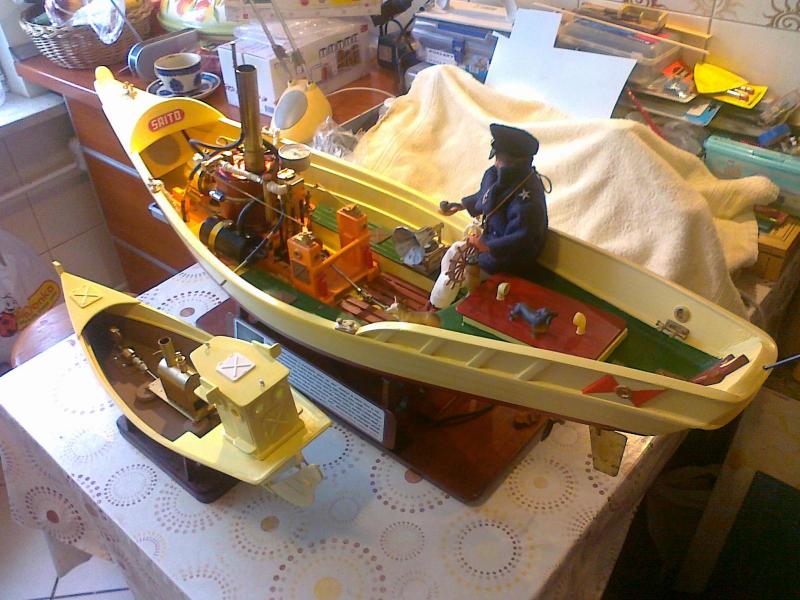

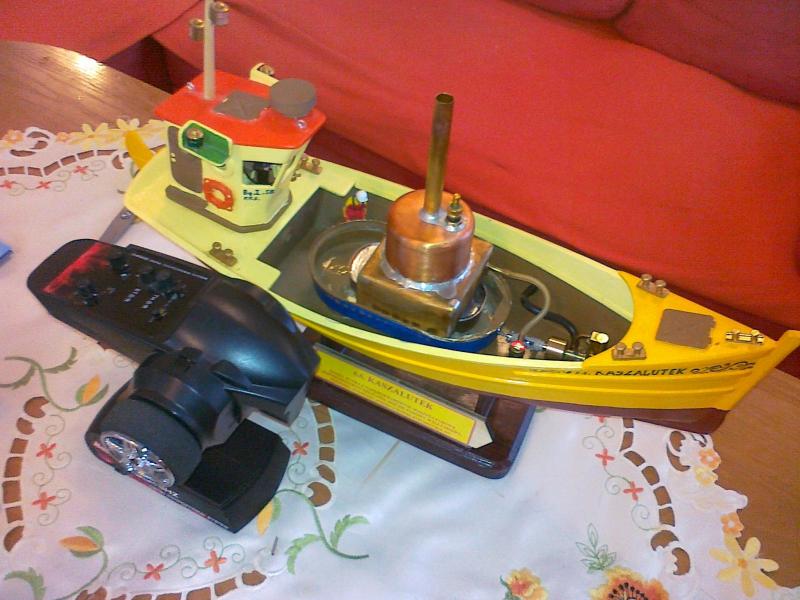

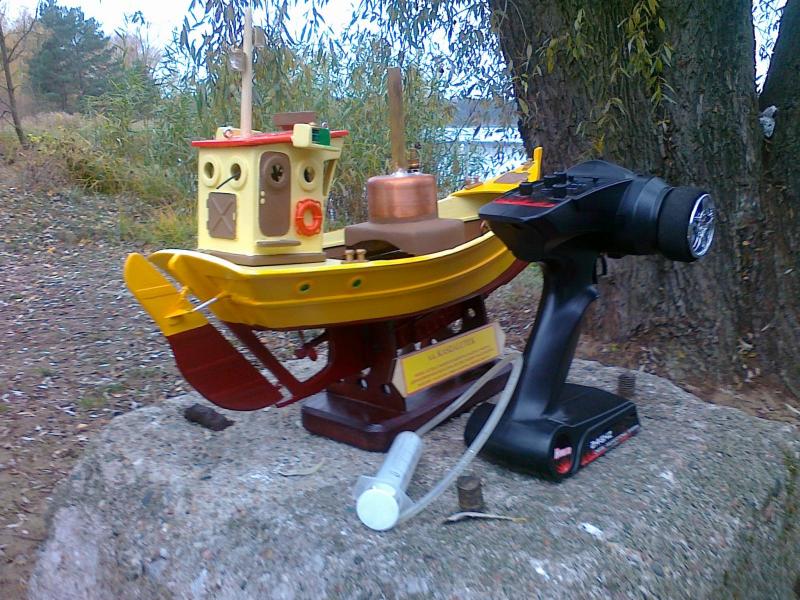

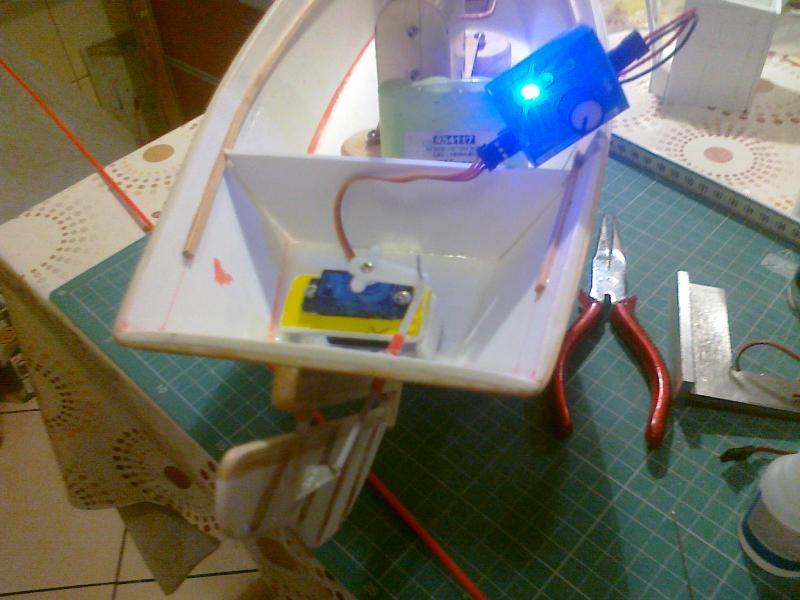

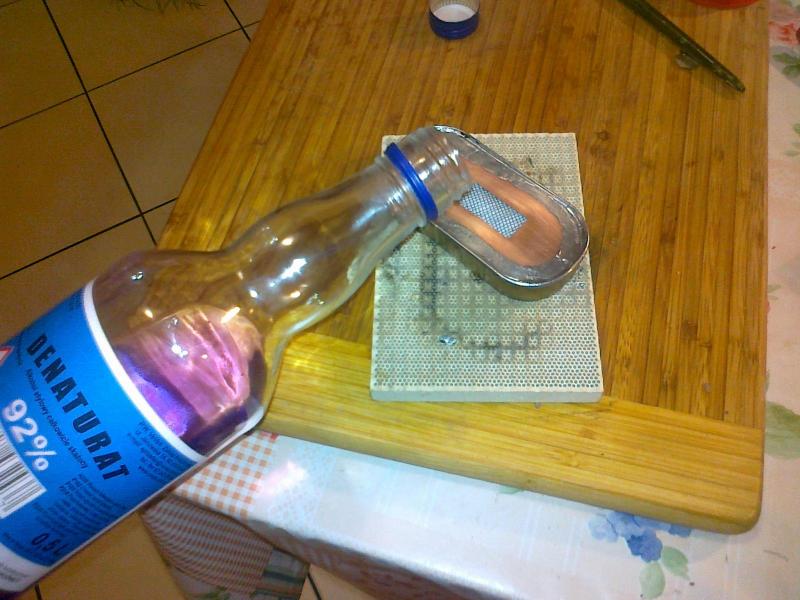

Radyjko HIMOTO zaadaptowane od modelu samochodu, siłownia.... Siłownia ma jednak  swoja dłuższą historię !

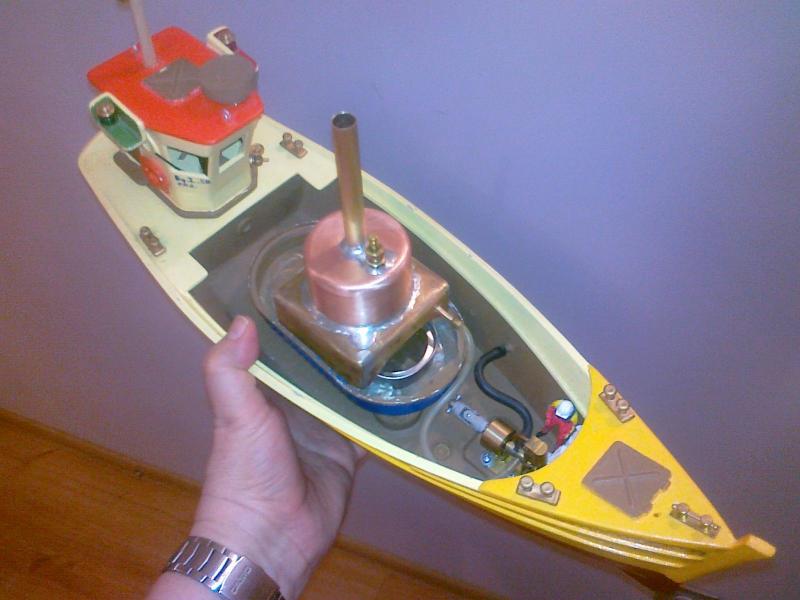

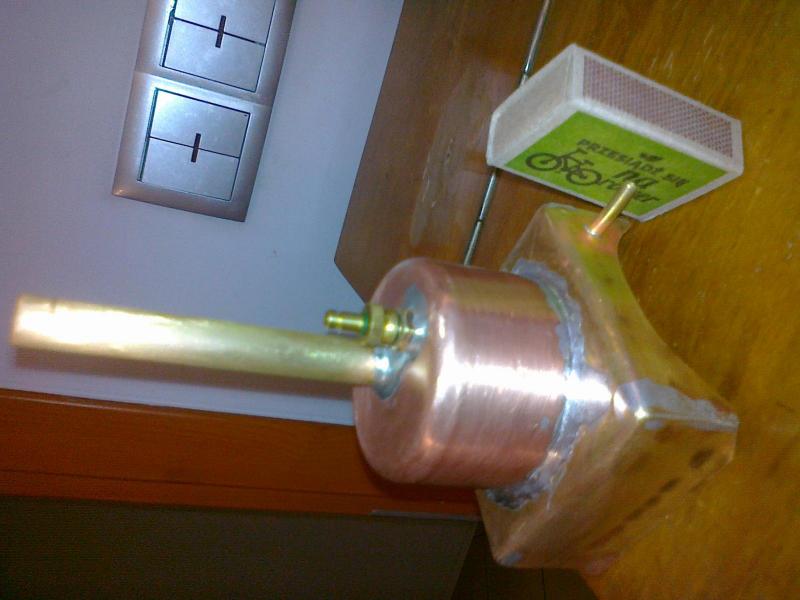

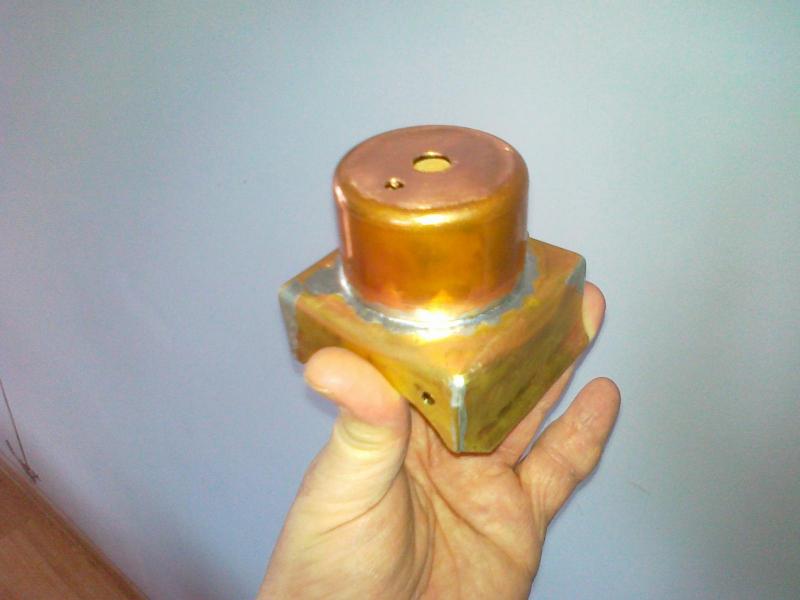

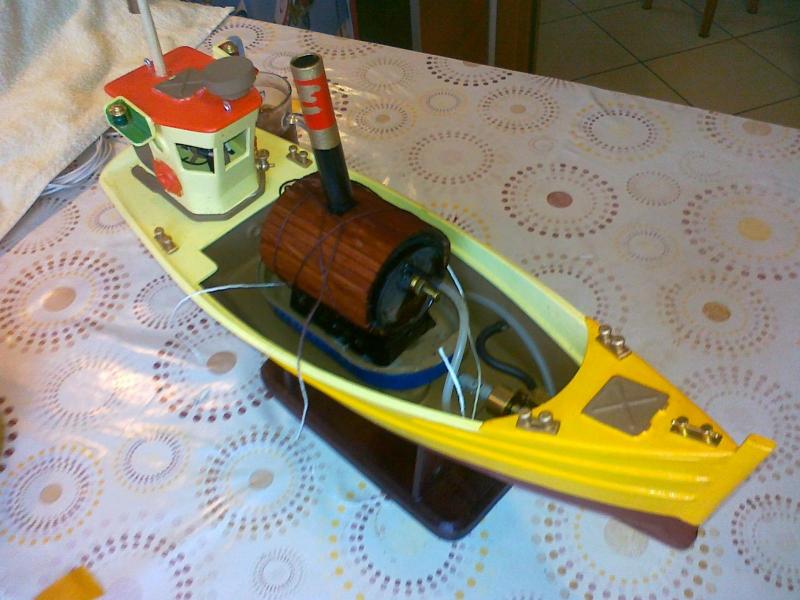

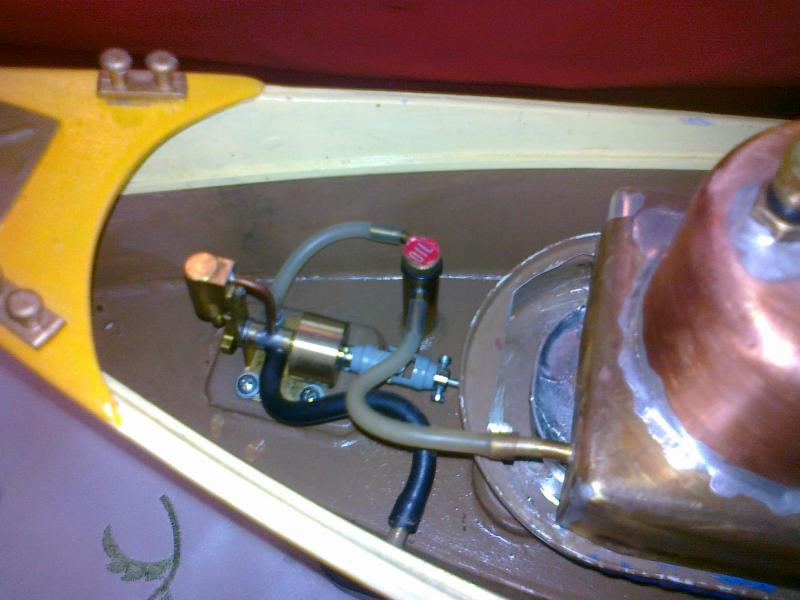

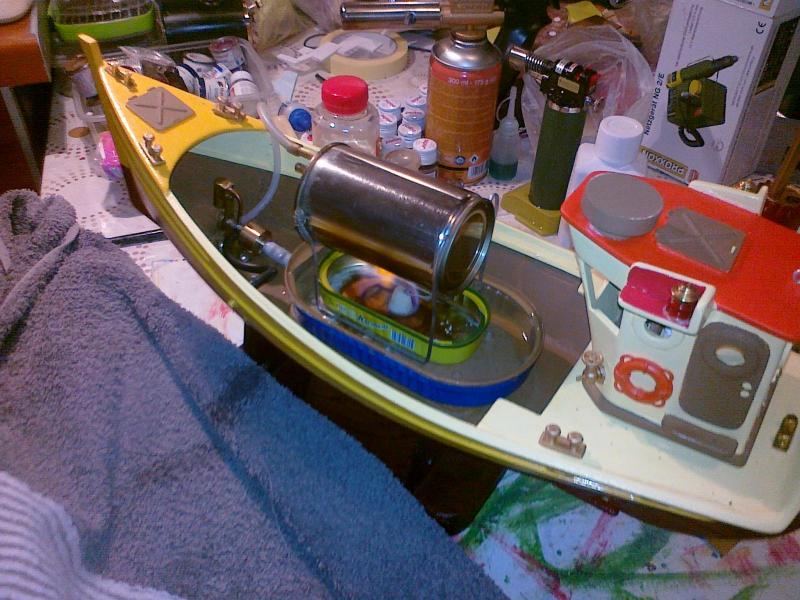

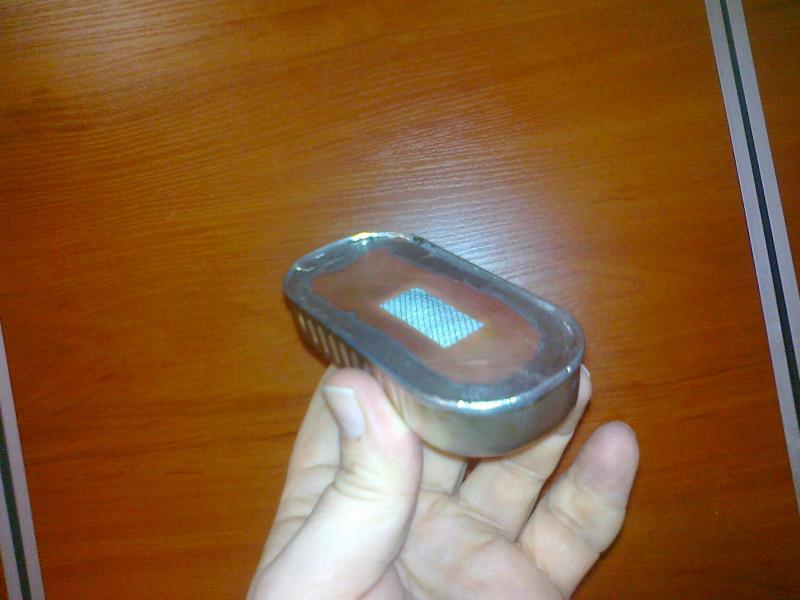

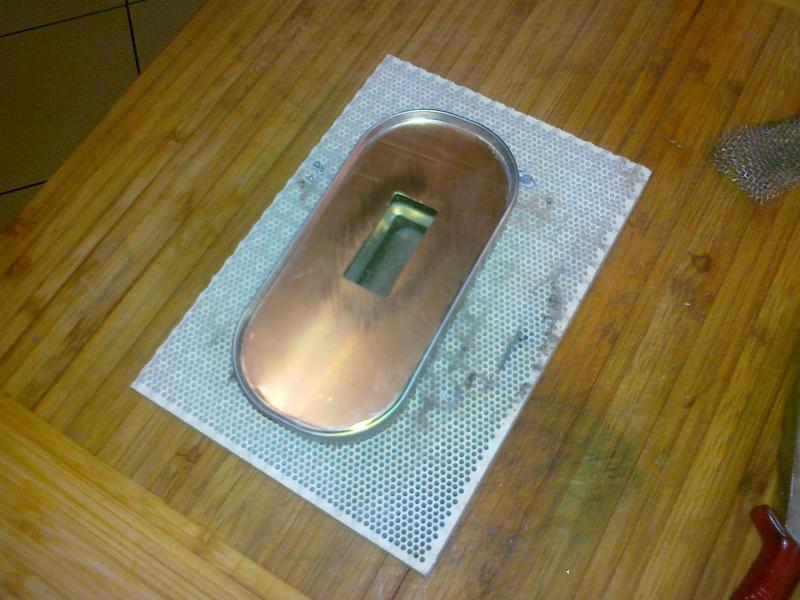

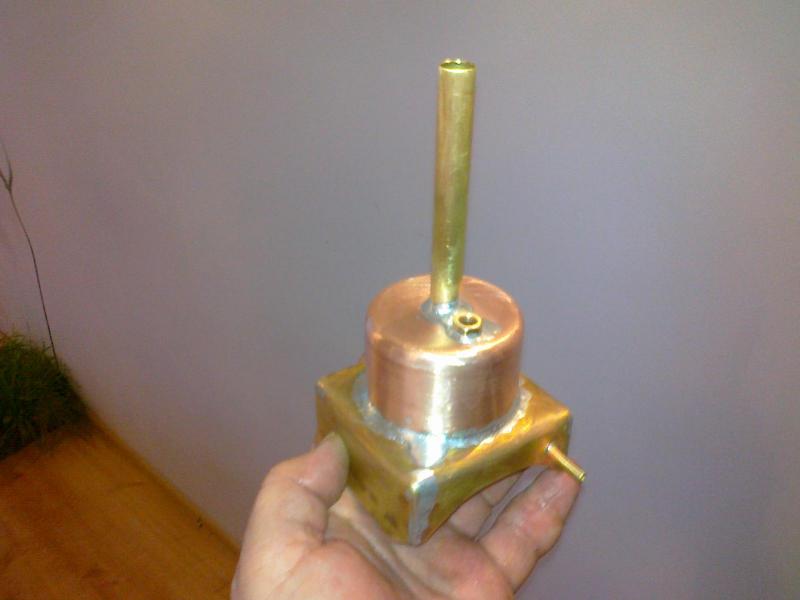

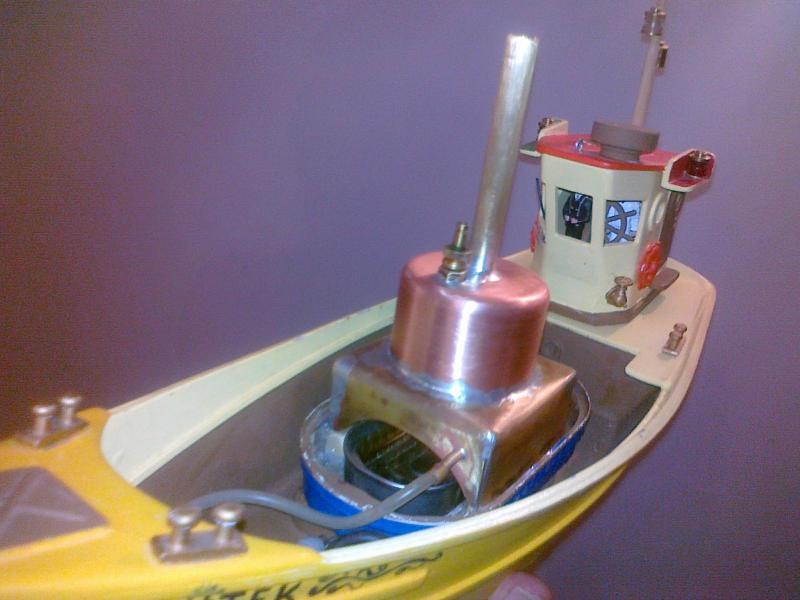

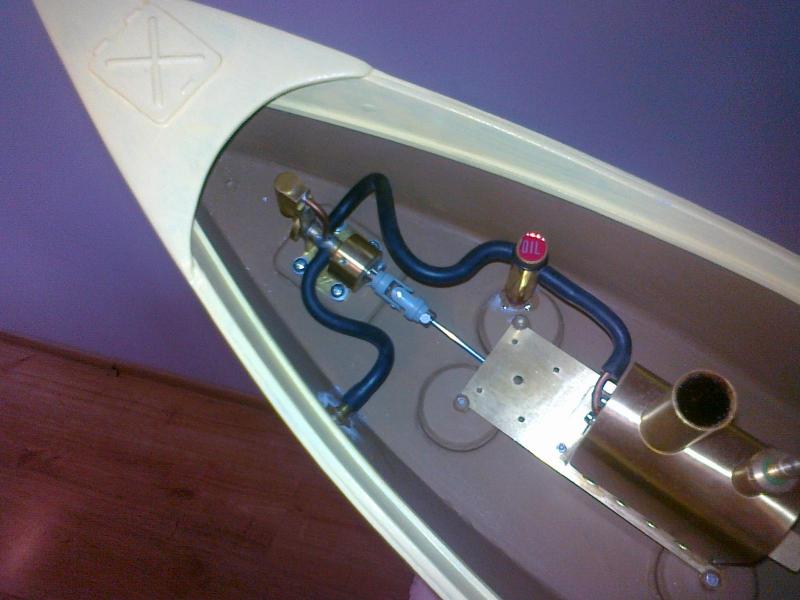

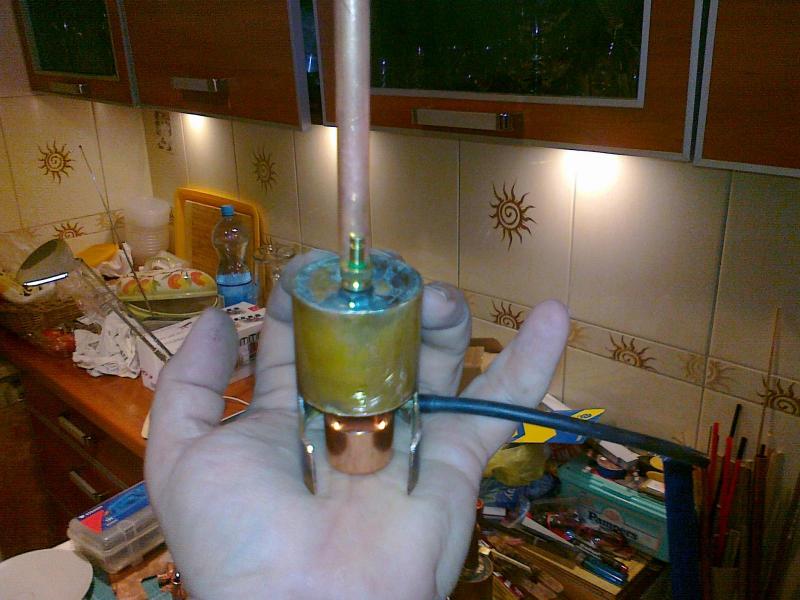

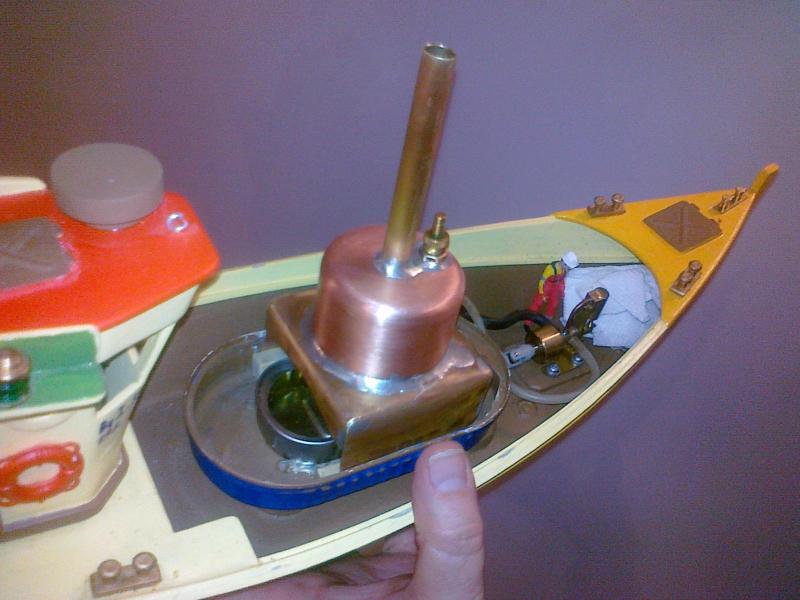

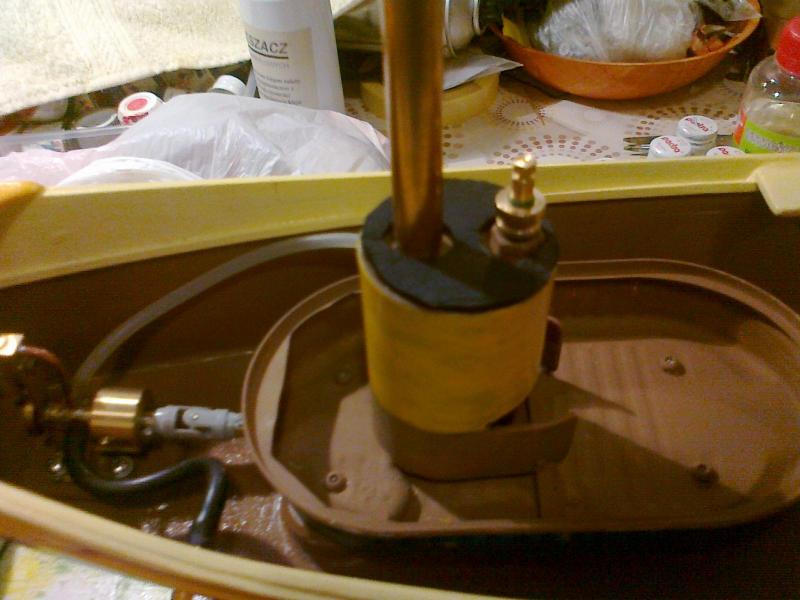

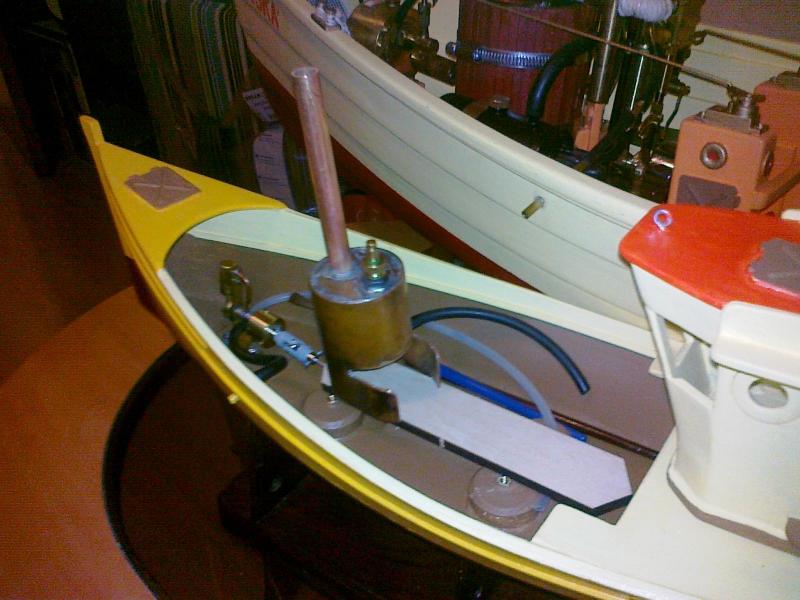

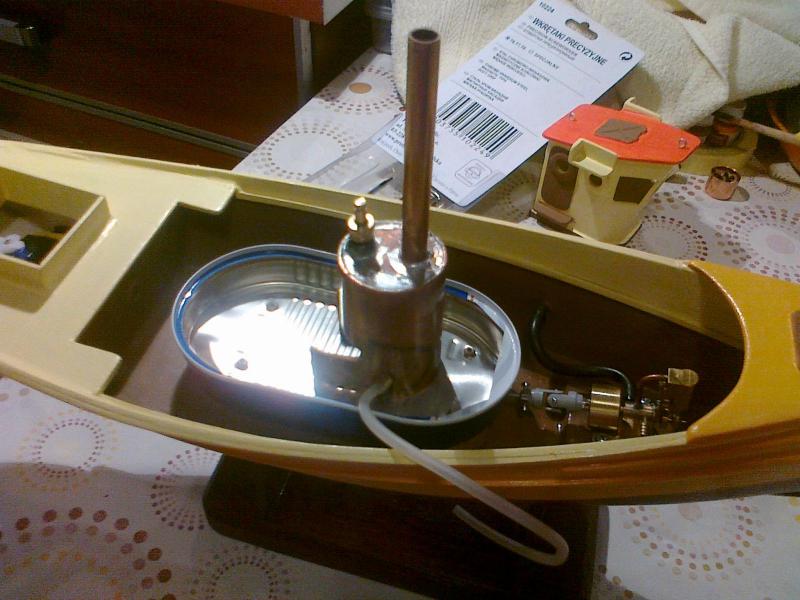

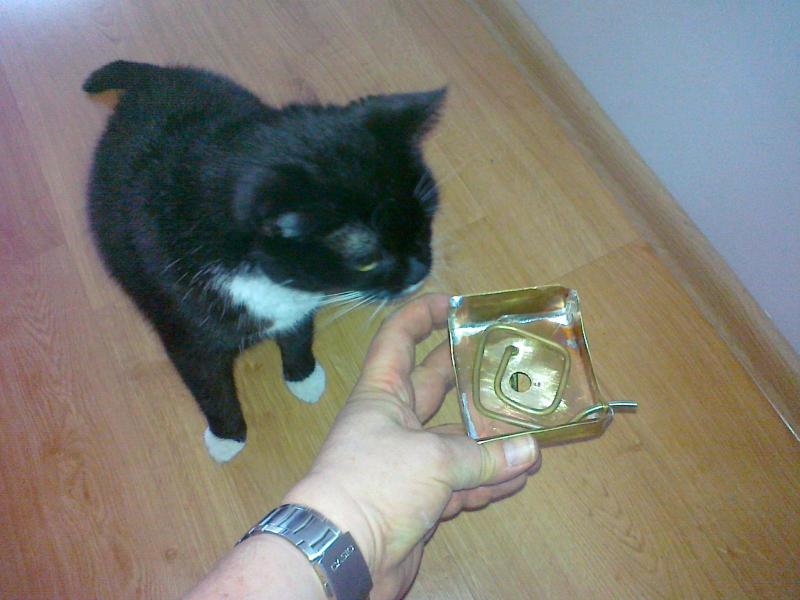

Ostatecznie oprócz podstawowej, chińskiej siłowni która mnie zainspirowała, w kuterku wypróbowałem jeszcze trzy inne siłownie parowe wykonane własnoręcznie ( są pokazane w drugim zbiorze fotek ponizej), by ostatecznie zastosować tą czwartą  - ostatnią ! :rolleyes:

Poprzednie miały swoje mankamenty i niedogodności które eliminowałem w następnych krokach. Ostatnia okazała się najlepsza, o dużej wydajności i ostatecznie ta będzie pływała w kuterku. Ale co się naeksperymentowałem to moje - doświadczenia bezcenne. :D  :D

Za dużo więcej nie będę się rozwodził, popatrzcie na fotki i filmy  !

Przyjemnego oglądania i może ktoś się skusi na budowę podobnej jednostki.  :) C.D.N.

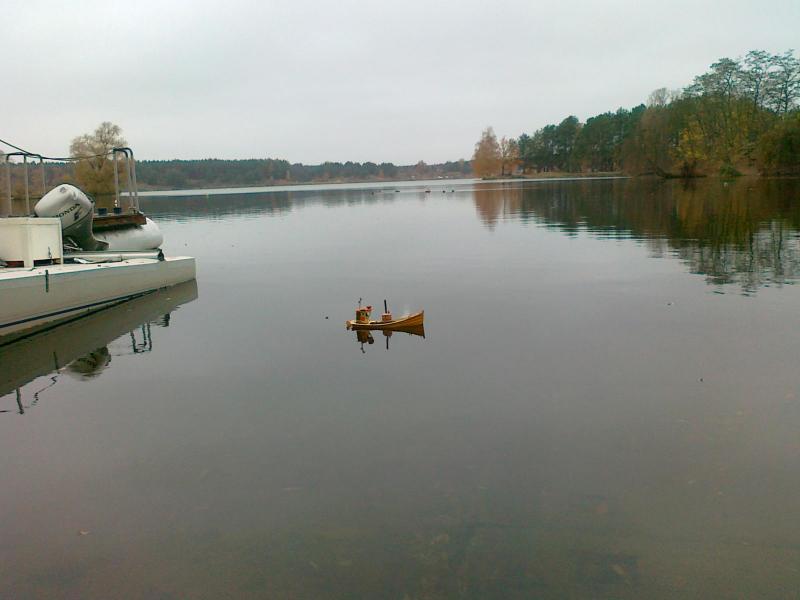

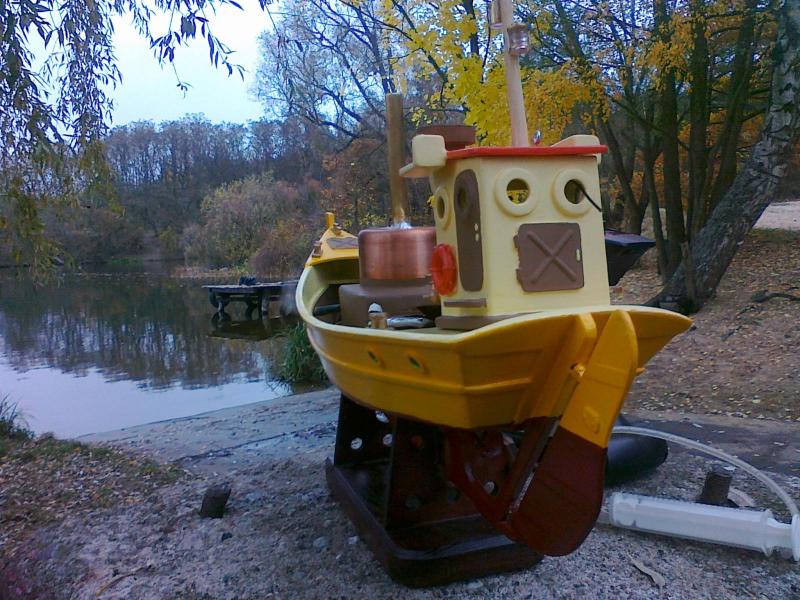

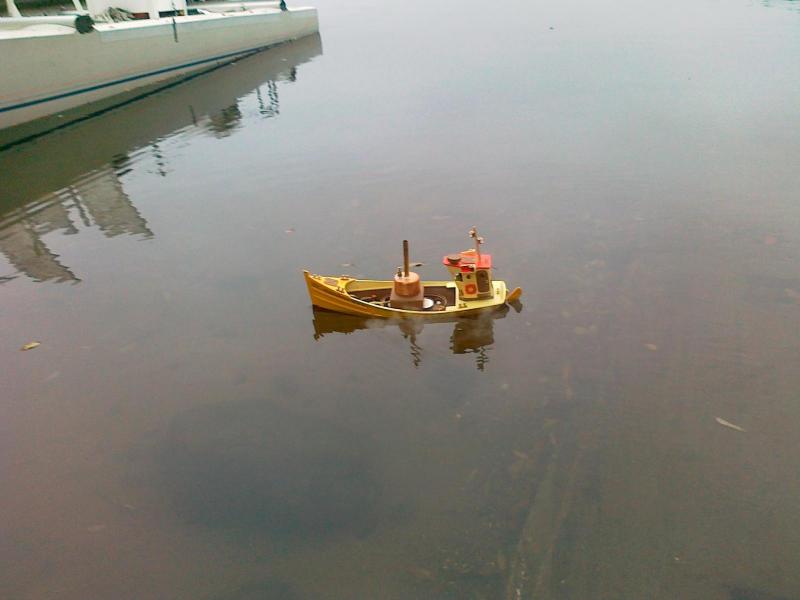

Więcej z wodowania pokazane jest tu :



http://pfmrc.eu/index.php/topic/46400-p%C5%82ywanie-bydgoszcz-i-okolice/page-159



Pozdrowienia !



Poniżej trzy filmy - próba siłowni, próba w wannie i wodowanie na zalewie koronowskim !



https://www.youtube.com/watch?v=mLBrP3wJ-0w



https://www.youtube.com/watch?time_continue=2&v=NbB4LfcDhYI



https://www.youtube.com/watch?v=acTCKrU3DwE






















































Edited by kaszalu

Share this post


Link to post
Share on other sites

A jak ze środkiem ciężkości i statecznością poprzeczną tej łodzi, bo kocioł maszyny jest dość wysoki, a i jego zawartość ma pewną masę, trzeba dociążać balastem?

Share this post


Link to post
Share on other sites

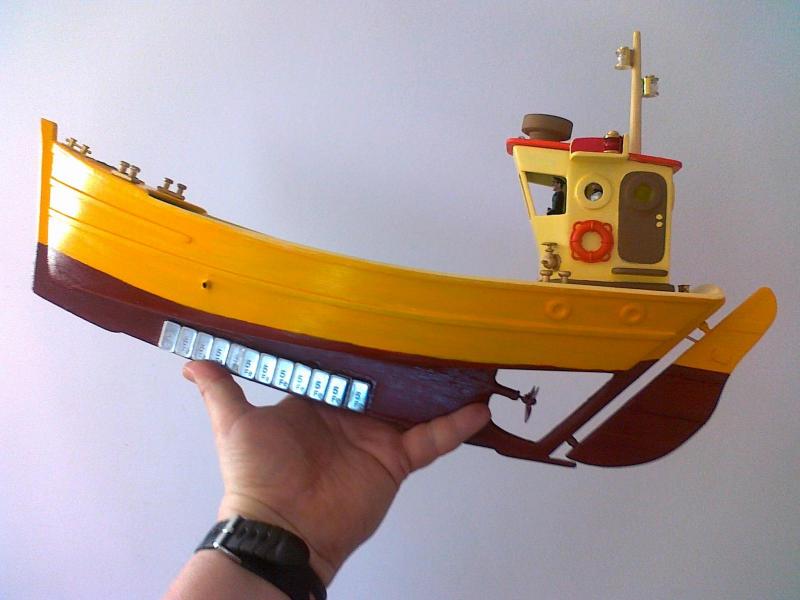

Spokojne, w trakcie wszystko się wyjaśni ( trzeba dołożyć trochę balastu na stępce , będzie fotka) !

Ten " kurs budowy parówki" jest ekspresowy !!!  :D










































Edited by kaszalu
  • Upvote 2

Share this post


Link to post
Share on other sites

No i fajnie pływa, gratuluję pomysłu, choć wydaje mi się, że na jezioro(fala) to chyba trochę mało wolnej burty?

Share this post


Link to post
Share on other sites

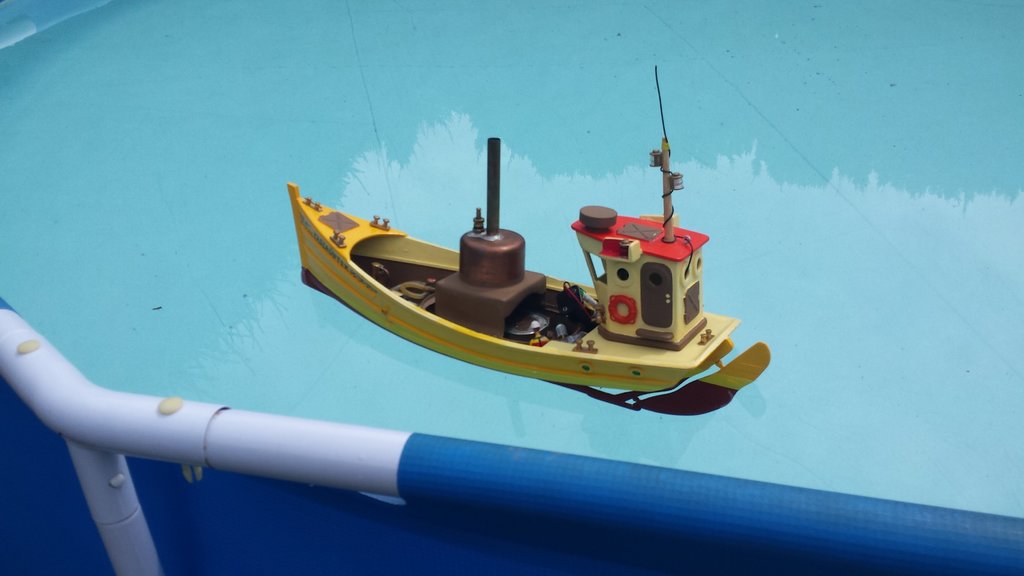

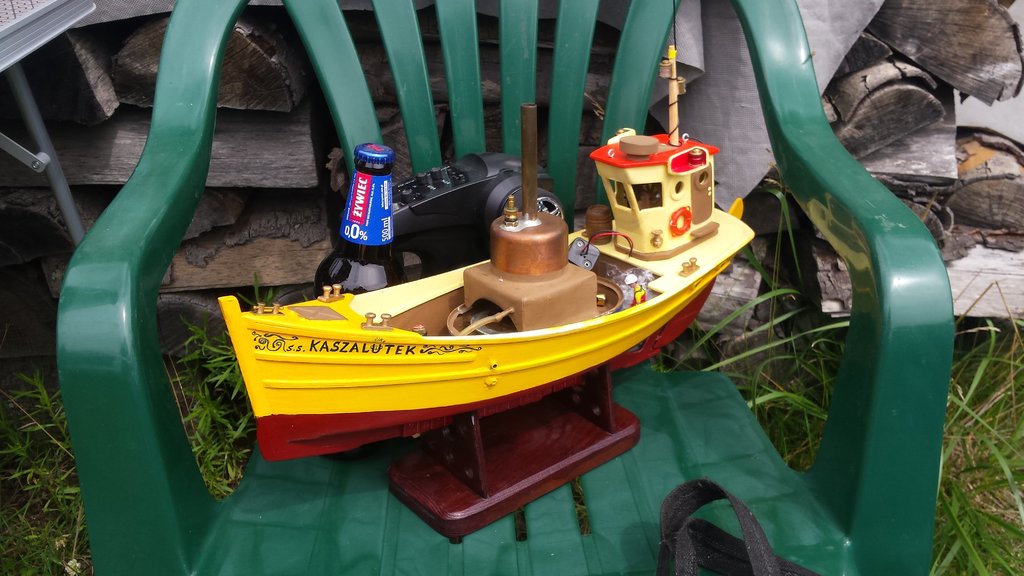

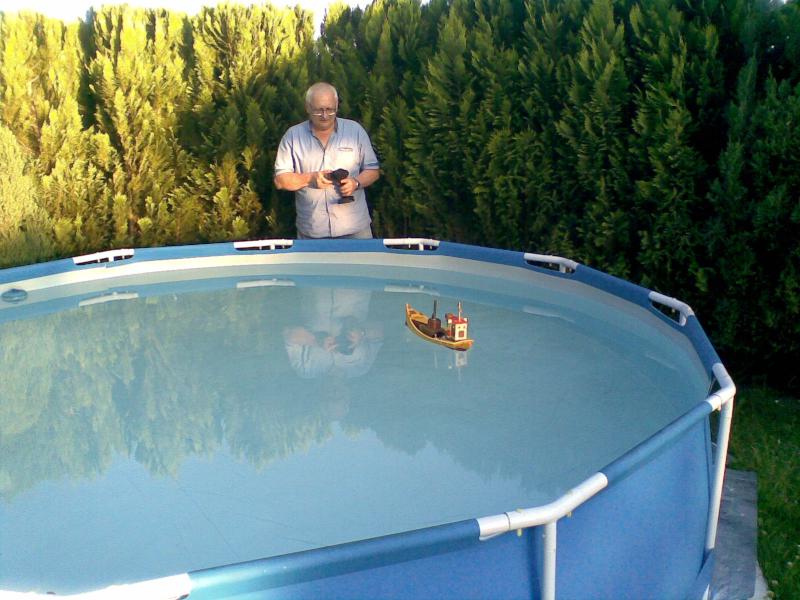

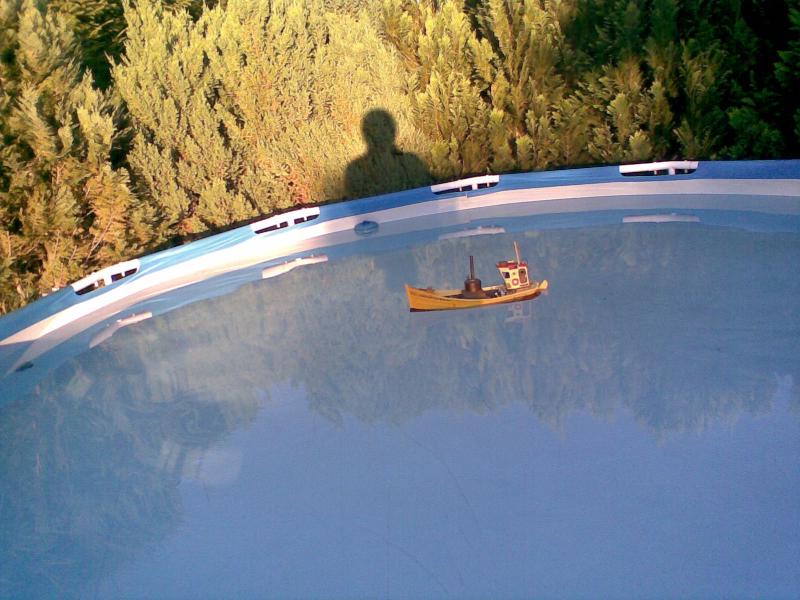

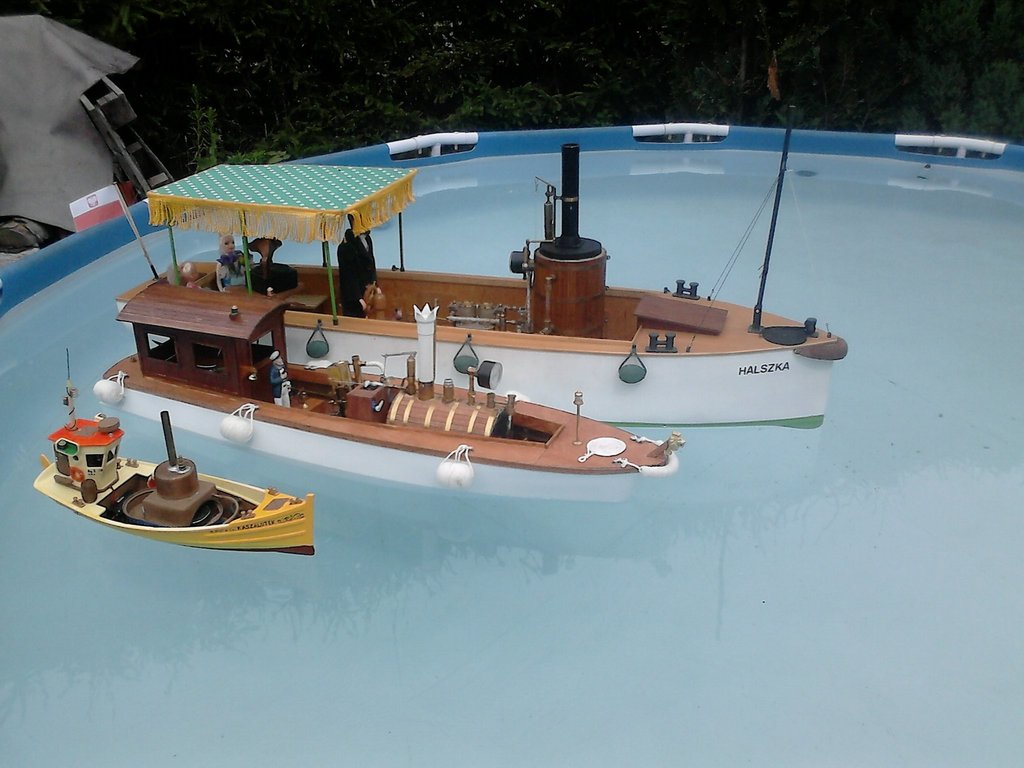

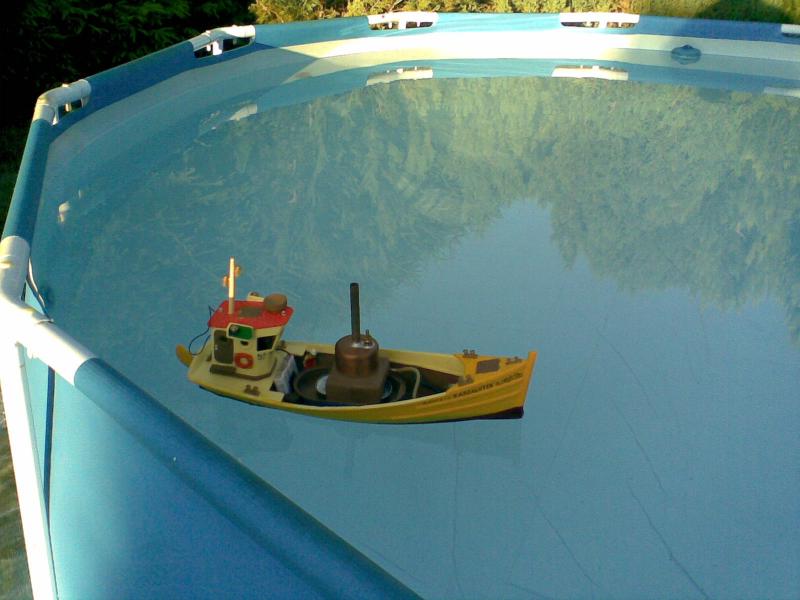

Pływanie działkowo-basenowo-kawowe mikrokuterkiem parowym na otwarciu sezonu 2020..... wprawdzie opóźnionym przez covid, ale lepiej późno niż wcale !!😉




  • Like 1
  • Upvote 2

Share this post


Link to post
Share on other sites

Piękne modele i no fajnie popatrzeć na poszczególne etapy budowy. Ciekawe wykorzystanie podkładek metalowych. Ot, modelarska twórczość. Brawo.

Share this post


Link to post
Share on other sites
11 godzin temu, RomanJ4 napisał:

A może jakiś "U-xxx"... ?

Roman - cierpliwości - U-boot waffe  w przygotowaniu i właśnie ten niebieski akwen będzie miejscem prób, bo na klasycznym jeziorze takie modele są raczej słabo widoczne (patrz filmiki) tak jak ich oryginalne pierwowzory na morzu !!!

Kamera do filmowania podwodnego również w przygotowaniu !! 😉

Załączone filmiki nakręcił podczas pierwszych prób U-boota na zalewie koronowskim kol. Waldek "Waldengerd"  z PFM.


Share this post


Link to post
Share on other sites

Jak w podpisie pod awatarem :

No cóż - ja to po prostu lubię !! 😀😉

Mów mi Leonardo ! 😜🙃😜

Share this post


Link to post
Share on other sites

Jak renesans miał swojego da Vinci tak my mamy swojego Leonardo z Twoim sercem na dłoni i chęcią pomocy innym.

Share this post


Link to post
Share on other sites
W dniu 13.07.2020 o 22:40, kaszalu napisał:

bo na klasycznym jeziorze takie modele są raczej słabo widoczne (patrz filmiki) tak jak ich oryginalne pierwowzory na morzu !!!

Tak od strony technicznej, filtr polaryzacyjny na obiektywie załatwiłby te refleksy na wodzie.

Share this post


Link to post
Share on other sites

Zaciekawiles mnie skad miałem maszynę parową i co to za materiał na budowę kadłuba, mysl mnie taka męczy czy nie mozna zrobic " elektrycznego rozrusznika maszyny parowej? Mozna by bylo robic wsteczny

Wysłane z mojego K6000 Pro przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

Modelarskie maszyny parowe ogólnie mówiąc są nawrotne ( dwukierunkowe)  i jednokierunkowego działania. Zastosowana tutaj jest jednokierunkowa, co nie znaczy że nie może pracować w obu kierunkach , po odpowiednim dostosowaniu rozrządu pary - sam rozrusznik nie załatwi sprawy, pomoże jedynie w przypadku gdy maszyna zatrzyma się po wpłynięciu np, w wodorosty.

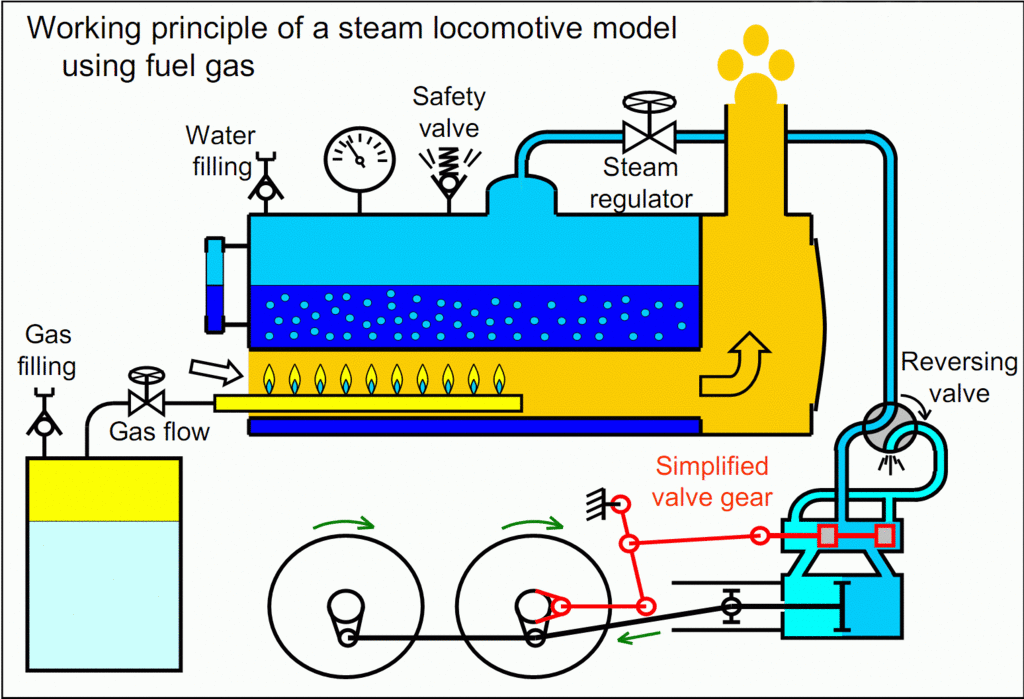

Rozrządem pary w maszynach dwukierunkowych rządzi tzw. stawidło, po przesterowaniu którego następuje przestawienie suwaka rozrządu pary w inne położenie i rozruch maszyny w drugą stronę !Ogólnie zasada pokazana jest na rysunku poniżej - przestawienie zaworu  ( reversing valve) powoduje odpowiednie podanie pary na suwak rozrządu i zmianę kierunku pracy maszyny. Oczywiście istnieje wiele systemów nawrotnych i rysunek poniżej jest tylko jednym z nich !

W maszynach jednokierunkowego działania poradzono sobie z tym problemem poprzez zastosowanie śruby napędowej o skoku przestawnym - tam nawet w przypadku gdy maszyna pracuje cały czas w jedną stronę, przestawienie skoku śruby powoduje że jednostka może realizować funkcję naprzód-stop-wstecz.

Ogólnie mówiąc kierunek pozyskania maszyny - kraj środka czyli Chiny !! 😉

Kadłubek wykonany z tzw. "hipsu" ( spieniony i prasowany polistyren w arkuszach) dostępnego w każdej Castoramie ( regał w pobliżu plexi) .


Edited by kaszalu

Share this post


Link to post
Share on other sites

Oczywiscie znam budowę i zasadę pracy maszyny parowej, mnie sie marzy zbudowanie dziwactwa jakim byly parostatki na Missisipi z kołem napędowym. Ale pewnie do napędu trzeba by wybudować maszynę parową.

Wysłane z mojego K6000 Pro przy użyciu Tapatalka

Share this post


Link to post
Share on other sites
