W dniu 30.11.2022 o 10:40, RomanJ4 napisał:

I co Pawle postanowiłeś?

Mam nadzieję, że niezbyt zawile przedstawiłem jak się sprawy mają, ale gdybyś jeszcze miał jakąś wątpliwości czy pytania to służę dalszą pomocą..

na razie pomierzyłem swoją maszynę i zamierzam zakupić multifixa jakiegoś większego :-)))



Opublikowano
17 minut temu, Paweł Praus napisał:

na razie pomierzyłem swoją maszynę i zamierzam zakupić multifixa jakiegoś większego :-)))



w dłuższej perspektywie tańszy będzie imak klinowy rozmiaru 250-100. Ustawianie pod kątem też jest proste jak się dorobi nakrętkę z wajchą. A co to dla tokarza. :)

Opublikowano

Multifix czy imak klinowy jest bardzo dużym udogodnieniem i warto się w to wyposażyć.

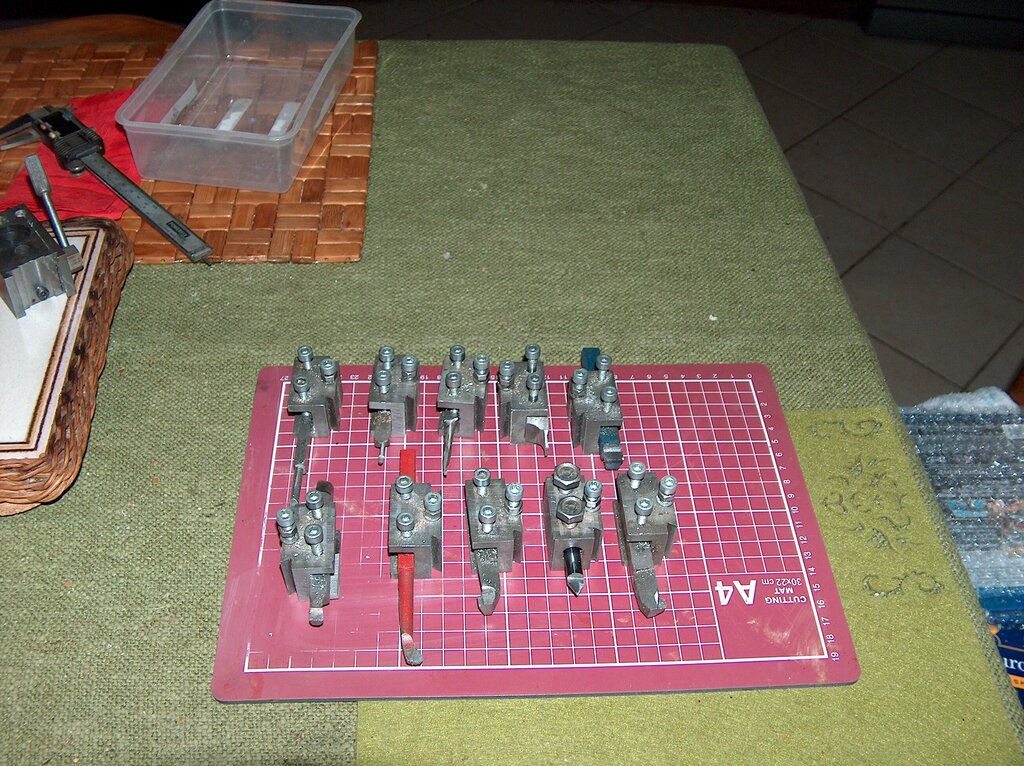

U mnie takie małe zlecenie. Wzmocnienie nogi stołowej. Nawet ten tani wytaczak bardzo dobrze się sprawdził.














Opublikowano
39 minut temu, ahaweto napisał:

Nawet ten tani wytaczak bardzo dobrze się sprawdził.

One wcale nie są złe, trzeba tylko pamiętać, że to w zasadzie surówki do wyszlifowania potrzebnej geometrii..

40 minut temu, ahaweto napisał:

Multifix czy imak klinowy jest bardzo dużym udogodnieniem i warto się w to wyposażyć.

A w Twojej ocenie jak ze sztywnością tego maleństwa?

Opublikowano
11 godzin temu, Granacik napisał:

w dłuższej perspektywie tańszy będzie imak klinowy rozmiaru 250-100.

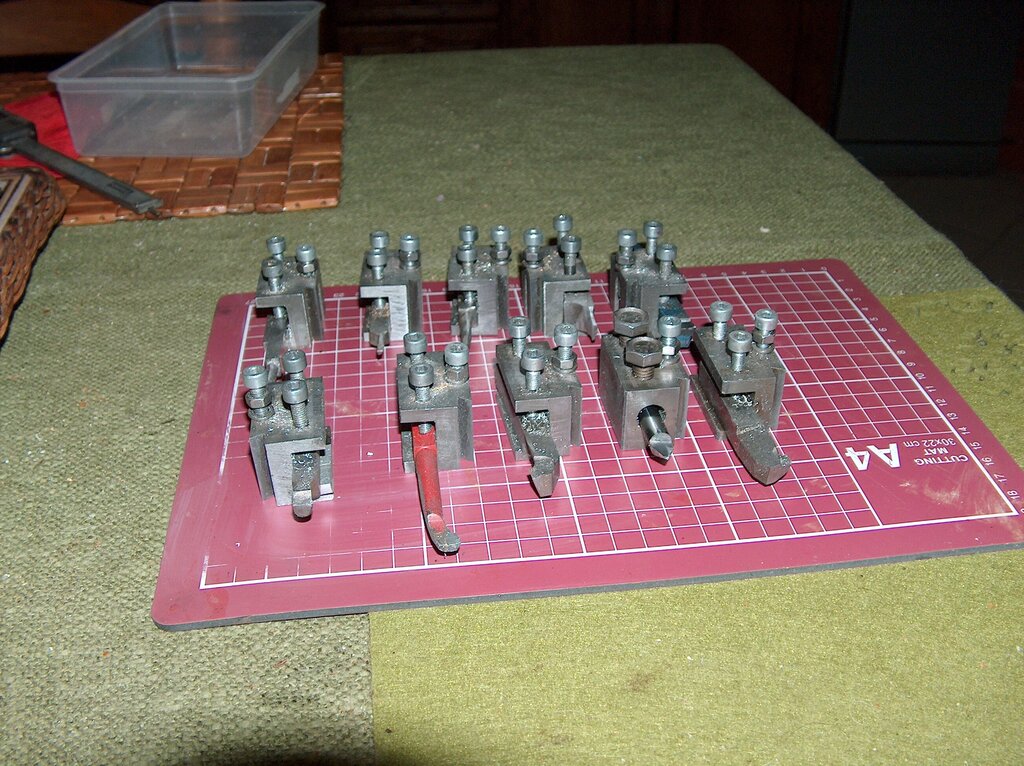

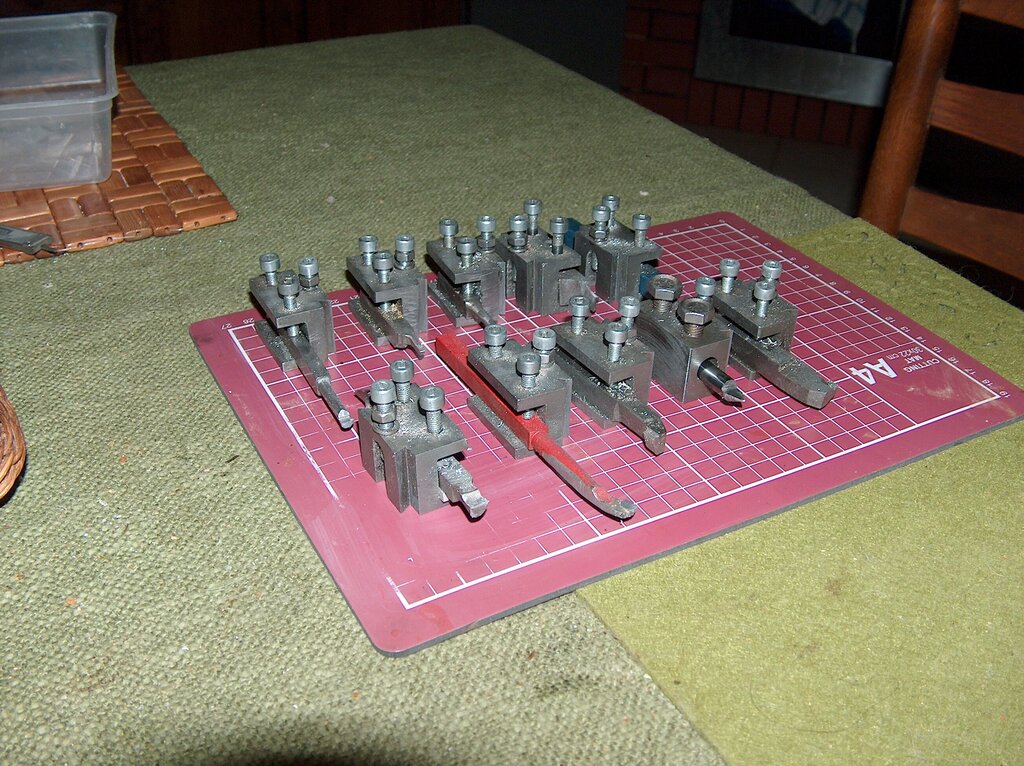

właśnie jest niedroga oferta imak(wys 65mm)+5 różnych kostek 250-100 typu "piston"(rozpierak) z kostkami o prześwicie 14mm(noże 12x12) dokupić jeszcze ze trzy do noży i będzie świat..

https://allegro.pl/oferta/zestaw-imakow-250-100-12327157153



albo takiej wielkości (wys korpusu 70mm) typ "Wedge"(klin) w podobnej cenie, ale wysyłka z CRP 448PLN i ewentualne cło(jednak różnie to z nimi bywa)

https://pl.aliexpress.com/item/32827338215.html?spm=a2g0o.productlist.main.17.5af95f53xPtYWT&algo_pvid=9d76df91-79cd-4f00-b5b2-74a0ae24c216&algo_exp_id=9d76df91-79cd-4f00-b5b2-74a0ae24c216-8&pdp_ext_f={"sku_id"%3A"64981238745"}&pdp_npi=2%40dis!PLN!799.37!799.37!!!!!%402145294416703127959131678d0725!64981238745!sea&curPageLogUid=dGRqycZLCGsx





Opublikowano

Podziałka na suporcie poprzecznym jest co 0,05 mm. Orientacyjnie zostało to podzielone na obwodzie 0, 10, 20, 30, 0 i między tymi liczbami jest 0,25 mm. Posuw wzdłużny mam ustawiony fabrycznie czyli najmniejszy. Grubość wióra (widać to po "przędzy" którą produkuję) ustawiam dla ułatwienia między tymi liczbami czyli na 0,25 mm dopiero ostatnie przejście już na wymiar. Dlatego jak na razie nie zauważyłem drgań imaka przy tych nastawach. Nastawiony wymiar jest zgodny z ustawieniem. Na normalnym fabrycznym czteronożowym imaku raz miałem pofalowaną nierówną powierzchnię, od razu to zauważyłem. Była to wina noża (takiego niebieskiego) ostrze było wykruszone, po naostrzeniu noża problemu nie było.

Opublikowano

Żony będą Was kochały... :mrgreen:

jako szlifierki można użyć typowej szlifierki stołowej zamocowanej na szufladce sań poprzecznych, na ewentualnej podkładce jeśli oś ściernicy wypadnie za nisko.. Daje to możliwość dowolnego manewrowania ustawieniem ściernicy względem przedmiotu.





Prosty w wykonaniu przyrząd do dłutowania na tokarce.





  • Lubię to 2
Opublikowano
2 godziny temu, ahaweto napisał:

Grubość wióra (widać to po "przędzy" którą produkuję)

Można zaszlifować poprzeczny rowek wiórowy jak na filmie poniżej, wtedy powierzchnia natarcia ostrza będzie dodatnia,





i przy mniejszych oporach skrawania wiór będzie lepiej spływał zwijając się i nie przegrzewając jak to się ma na płaskiej (zerowej), co widać na Twoim zdjęciu. Jak rowek wiórowy będzie węźszy, to wiór zwinie ciaśniej...






Jak zrobić wieloklinowy wałek na domowej tokarce (z aluminium, ze stali będzie ciężej, ale możliwe..)

Jeśli tokarka ma możliwość odłączania wrzeciona od napędu odboczką (obraca się tylko gitara i śruba pociągowa, wrzeciono stoi) to można wykorzystać do tego strugania posuw mechaniczny(jak przy toczeniu)...







Niskobudżetowe nożyce do drutu i blachy ze... starego koła zębatego...





  • Lubię to 1
Opublikowano

Czasy dobrych cen to się chyba już skończyły. Właśnie sprawdziłem, że mój imak 250-111 kupiłem w lutym br. na BG za niecałe 360pln z przesyłką. Teraz już jest tylko na Ali i za ponad 500pln. Ale i tak warty swojej ceny. Najważniejsze, że są różne kostki  w tym też ze stożkiem Morse'a.

Rozmiar 250-000 to bardziej dla tokarek typu 350 i mniejszych ale dla 550 raczej za wiotki. Świadomie kupiłem większy mimo konieczności modyfikacji kostek. Jeśli kiedyś wpadnie mi większa maszyna imak będzie jak znalazł. :)

  • Lubię to 1
Opublikowano

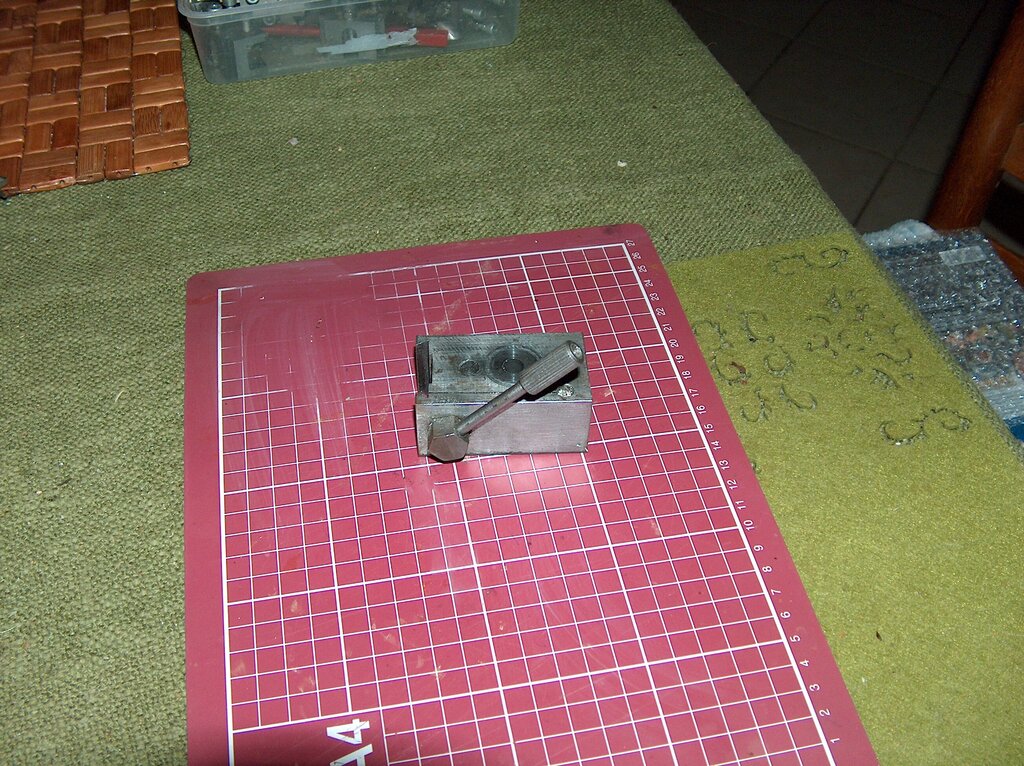

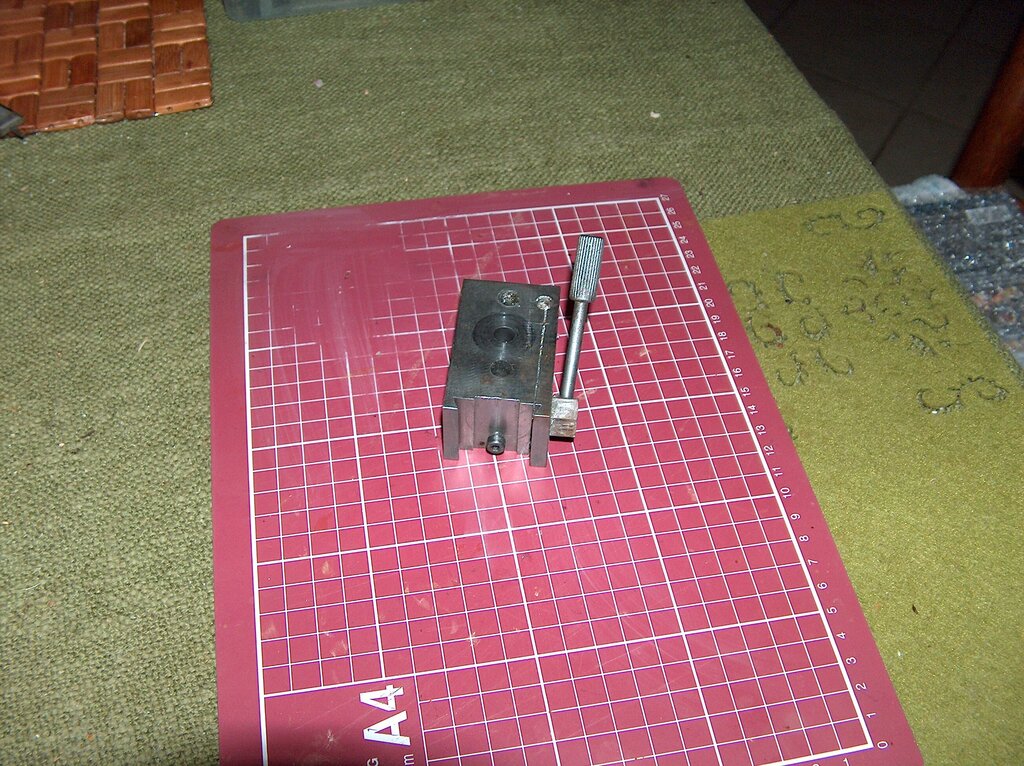

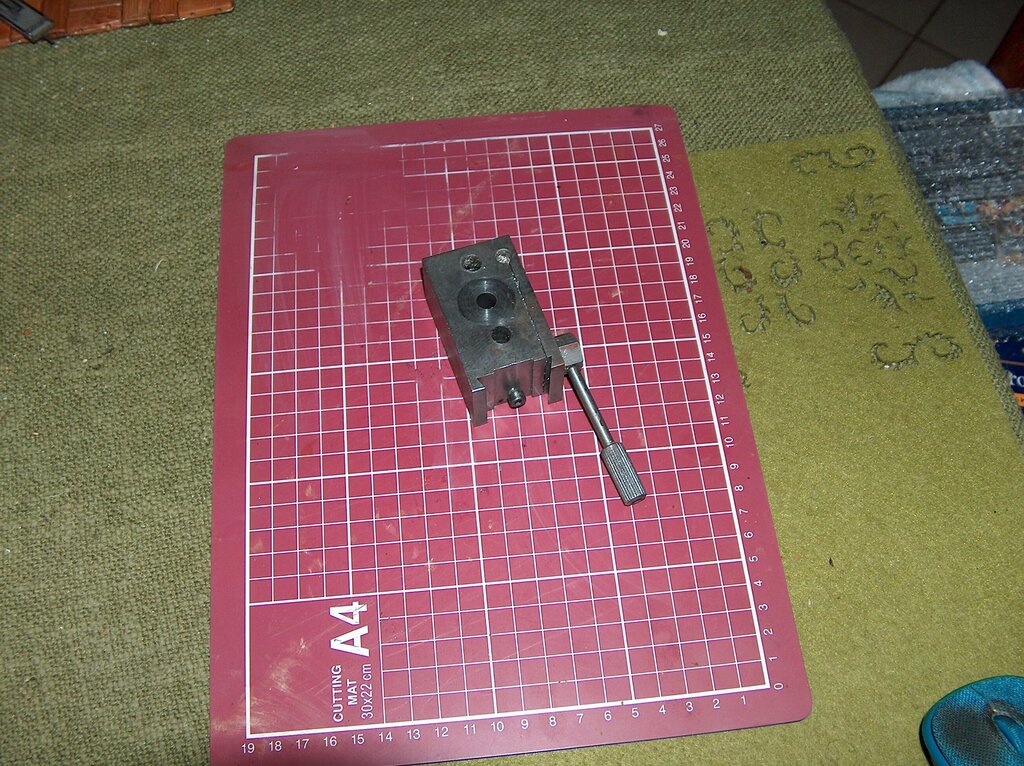

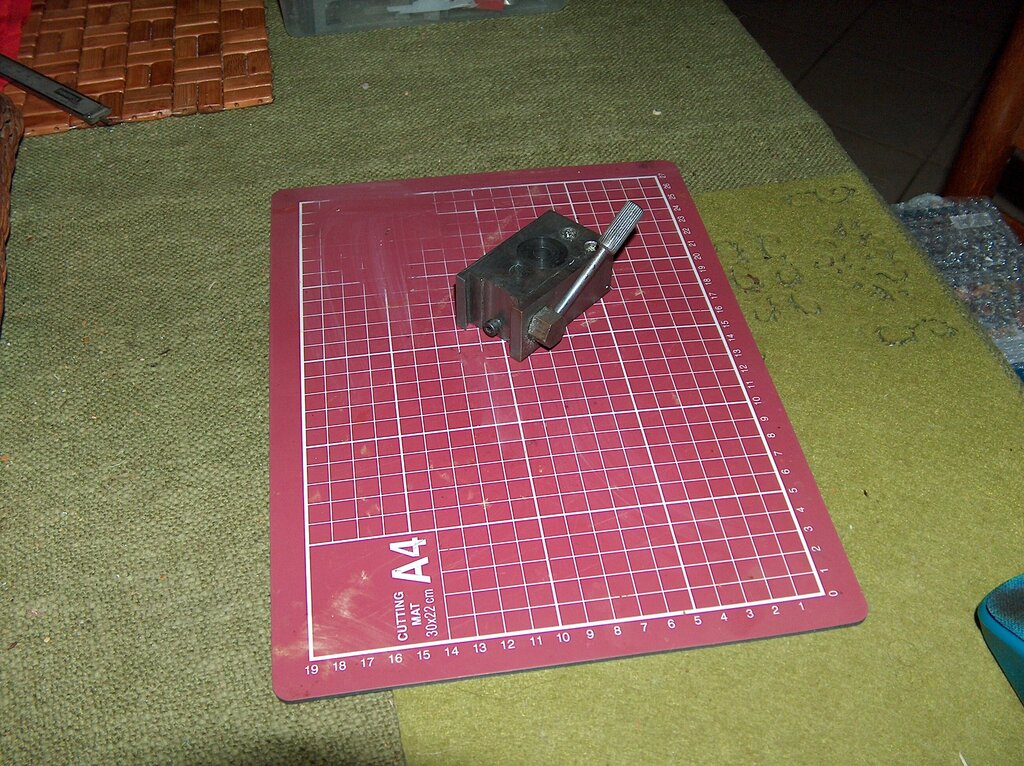

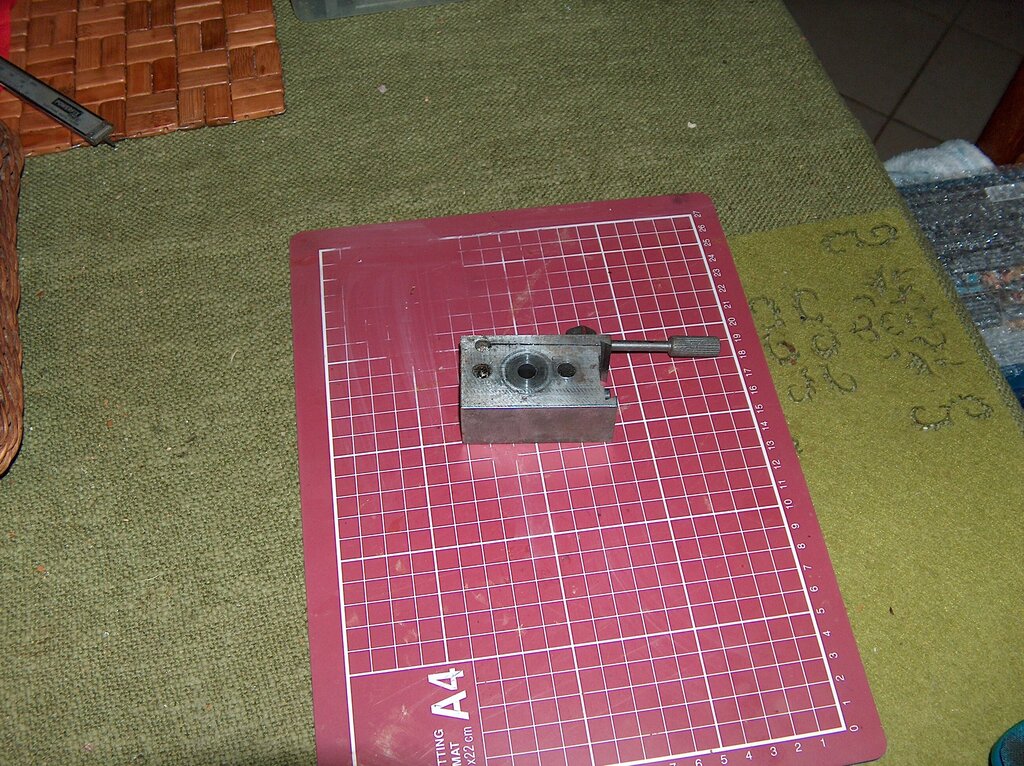

chciałbym pokazać imak  nożowy , ktory stosuję  od ponad 15 lat w mojej TSA-16.

Zalety- prostota wykonania, możliwośc  uzywania noży od 0 do 16mm, precyzyjna  regulacja wysokości, kątów itd...reszte widac na zdjęciach...

konstrukcja banalnie prosta bez żadnych udziwnień, nasz Kolega chciał taki imak produkowac ale niestety nie zdązył









  • Lubię to 2
Opublikowano

Owszem, prosty zacisk boczny na jednej jaskółce, ,ale kiedy obracasz np z wytaczania otworu na przecinanie, to musisz ustawić kostkę z przecinakiem dokładnie prostopadle  do osi toczenia, inaczej przecinak byłby zagrożony. Chyba, że w obu położeniach korpus pozycjonują wciskane kołki.

tu podobnie zaciskany imak do mikrotokarki,

http://www.juergenschwelm.de/files/WHCNC014.pdf



tu już z dwoma jaskółkami (wymiary w calach)

https://raremetalblog.com/metalwebnews/howto/toolpost/toolpost.html



i z rozpierakiem na z jedną jaskółkę

http://www.metallmodellbau.de/Stahlhalter-Eigenbau.php



Dlatego imak z dwoma prostopadłymi jaskółkami jest szybszy, bo nie trzeba zmieniać raz ustawionego korpusu.

Jakby kto chciał sobie wykonać sam, to załączam rysunki typowego imaka typu "Piston" (rozpierak) rozmiaru Aa łącznie z kostkami do noży 12x12mm

Imak jest na jedną jaskółkę, ale gdyby analogicznie wykonać jaskółkę i rozpierak na prostopadłym boku to będzie jak fabryczny(ten sam mimośród zaciska obie)




Imak szybkozm. plan.pdf

Opublikowano
13 godzin temu, RomanJ4 napisał:

musisz ustawić kostkę z przecinakiem dokładnie prostopadle  do osi toczenia,

to oczywiste, ale nie jest to żadnym problemem jeżeli głowne płaszczyzny sa proste i prostopadłe

Opublikowano

Ustawiasz na czujnik


czy dostawiając bezpośrednio sam korpus do dokładnego wałka zaciśniętego w szczękach, albo do tulei konika(zaciśniętej!), lub kostki czy korpusu imaka przykładanego do korpusu uchwytu?






Opublikowano

na czujnik, ale częściej to ostatnie .Mam uchwyty Bizona  więc  raczej moge wierzyc w jakośc

to wszystko o czym tu piszemy to jest pryszcz. Najwięcej czasu schodzi na ustawieniu  karteru-operacja roztoczenia otworu pod tuleję cylindra, bo osie muszą być do siebie prostopadłe. Uprzedzająć Twoje pytanie, tak używam planszajby

Opublikowano
4 godziny temu, d9Jacek napisał:

Najwięcej czasu schodzi na ustawieniu  karteru-operacja roztoczenia otworu pod tuleję cylindra, bo osie muszą być do siebie prostopadłe. Uprzedzająć Twoje pytanie, tak używam planszajby

to pewnie Cię zainteresuje...





https://motochassis.com/photos/cylinder-boring-with-a-lathe/

https://suburbanharley.com/Machine-Shop

https://www.jbcycles.net/head-work

https://www.southbayriders.com/forums/threads/116608/page-4



I nawet na Mini-Lathe da się coś zrobić

http://www.swarfrat.com/VintageMotorcycleEngineRestoration.htm

  • Dzięki 1
  • 5 tygodni później...
Opublikowano

Tanie trzpienie pomiarowe z Czech...

https://www.primadilna.cz/Presny-merici-a-kontrolni-trn-MK4-275mm-Warco-d2870.htm




i małe, typu suwmiarkowego usprawnienie obrotnicy dla 500-tek  do dokładnego ustawiania kąta i dokładnego później ustawienia zera.

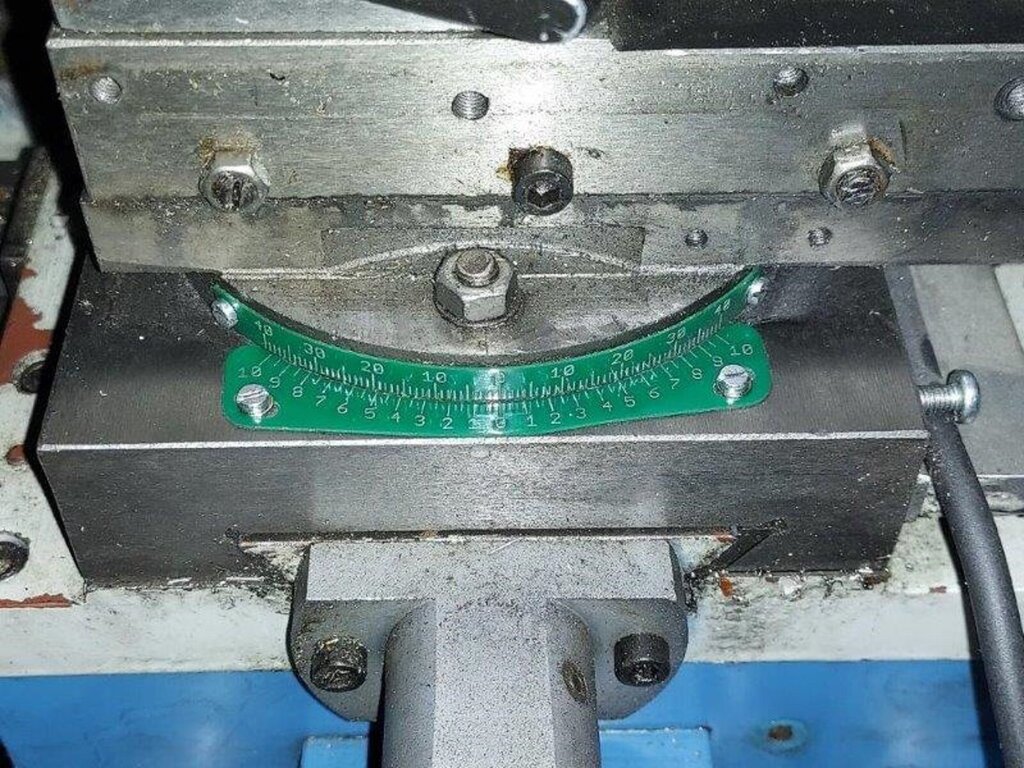

Generalnie chodzi o wykonanie noniusza do skali kątowej obrotnicy. w Nutolach i Tytanach skala kątowa ma zakres 40° od zera w obie strony.

Długość połówki skali noniusza (w jedną stronę) musi obejmować skalę od 0° do 39°(jak na zdjęciu).

Ilość działek noniusza(połówki) = 100 jak na rysunku, da dokładność 1 działki noniusza → 1°=3600" :  100dz. = 36" (sekund), ale to mało czytelna skala noniusza(jednej działki).

Jeśli tę sama długość noniusza(połówkę) podzielimy na 20 działek jak na zdjęciu, to 1 działka noniusza przestawi nam obrotnicę o →  = 3600" : 20dz.= 180" = 3' (minuty) i to chyba rozsądniejszy i czytelny wariant.







Jeśli natomiast noniusz podzielimy na 30 działek to uzyskamy dokładność jednej działki noniusza 3600" : 30 = 120" = 2'(minuty)

Taki noniusz ułatwia zwłaszcza powrót do zerowego ustawienia obrotnicy po toczeniu stożka, nie trzeba ustawiać na czujnik.



  • Lubię to 4
Opublikowano

Tam też za grosze (ok 45PLN+przesył) można nabyć wiggler, czyli centrownik/ustawiacz do frezarek, którą opisywałem już na forum w temacie z 15 marca 2018



https://www.primadilna.cz/Dotykove-centrovaci-sondy-pro-frezku-vrtacku-sada-vizualni-d10629.htm




https://www.cnc.info.pl/wiggler-troche-zapomniane-narzedzie-do-centrowania-t91826.html



Zresztą warto sobie pobuszować w całej witrynie, może ktoś znajdzie coś ciekawego dla siebie https://www.primadilna.cz/

  • Lubię to 3
Opublikowano

Jak sprawdzałem dokładność swojej tokarki to kol. Roman wypożyczył mi taki trzpień. Dokładność mojej tokarki zmieściła się w granicach "rozsądku" ?

Taka podziałka do suportu poprzecznego jak najbardziej przydatna ale w warunkach "domowych" to raczej niewykonalna.

W pełni się zgadzam ze zdaniem kol. Piotra. Nie narzekam na swoich instruktorów z zawodówki ale podejście i wiedza kol. Romana do tych zagadnień jest perfekcyjne.
