Jak obniżyć napięcie zasilające serwo?

Recommended Posts

Witam Wszystkich.

Potrzebuję pomocy w następującym temacie:

Jak w miarę prosty i lub nie specjalnie kosztowny sposób obniżyć zasilanie serwa pomiędzy

odbiornikiem a serwem.

Główne zasilanie 2xLi-Jon czyli w szczycie 8,4V .

serwa "starej generacji" czyli 5,9-6,0V

pozdrawiam Piotrek

Share this post


Link to post
Share on other sites

Jak z dwóch pakietów to przychodzi mi na myśl dualsky vr pro duo. Jak z jednego to wystarczy przetwornica stepdown czy jakiś Ubec

Share this post


Link to post
Share on other sites

Witaj zasilanie z jednego pakietu.

Problem jest tego typu że chcę wymieszać serwa HV(wysokie napięcie do 8,4V) , oraz serwa do 6.0V.

Czyli pomiędzy odbiornikiem zasilanym z 8,4V a serwem na 6,0v trzeba zbić napięcie.

Share this post


Link to post
Share on other sites

Koledze chyba chodzi o coś innego. Ma 2 ogniwa liion i chce tym zasilić serwo. Pytanie jakie i ile tych serw. Po prostu trzeba zastosować BEC. Dość tanio wychodzi z HobbyWing (chyba 5A), są też np Castle za 10razy tyle, albo przetwornica step down z możliwością regulacji, albo bez regulacji z wyjściem USB, które ostatnio kupowałem za 3 zeta i z powodzeniem mam zainstalowane w modelu DLG.
Pytanie zasadnicze do czego

Wysłane z mojego SM-G950F przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

Zasilanie odbiornika oryginalne Jeti 2xLi-Jon 2600mAh

https://rc-team.pl/pakiety-odbiornika/91899-pakiet-zasilajacy-do-odbiornika-power-ion-rb-2600-8595245910792-pi-rb-2600.html

Do odbiornika chcę podłączyć serwa na wysokie napięcie , jak i serwa na stary standard czyli 6.0V.

Są gotowe układy(https://www.lindinger.at/de/RC-Elektronik/RC-Anlagen/Servos/EMCOTEC-SERVO-V-LIMITER-5-9V/9708236)

ja potrzebowałbym 6-7szt.

Trochę drogo to wychodzi , więc pytam?

Jak w miarę prosty i lub nie specjalnie kosztowny sposób obniżyć zasilanie serwa pomiędzy

odbiornikiem a serwem.

Share this post


Link to post
Share on other sites

Low Dropout Voltage Regulator

Robiłem sam sobie takie moduły. Jak umiesz lutować dasz sobie rade



Share this post


Link to post
Share on other sites

Albo gotowiec - tak jak Marcin pisał - dualsky VR Pro Duo, lub coś podobnego, albo taniej tak jak Czyno pisze - DIY.

Wysłane z mojego SM-G950F przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

A możesz Jurku mi podesłać schemat i spis elementów spróbuję .

A może wkleić w ten post zostanie dla Innych.

Share this post


Link to post
Share on other sites
Godzinę temu, piotr jet napisał:



Trochę drogo to wychodzi , więc pytam?

Jak w miarę prosty i lub nie specjalnie kosztowny sposób obniżyć zasilanie serwa pomiędzy

odbiornikiem a serwem.



Najtaniej i najprosciej to wpiac w szereg jedna albo dwie diody np: Schottkiy'ego w zasilanie obwodu serw o mniejszym napieciu. Albo kupic jakis BEC/przetwornice o wystarczajacym pradzie dla ilosci serw.



Tzn:

Serwa HV wpiac bezposrednio do odbiornika a pozostale zasilic przez przez BEC z odczepu baterii (Y kabel czy cos w tym stylu). Do odbiornika wpiac tylko wtyczki z kablem sygnalowym serw.

Share this post


Link to post
Share on other sites

Wg mnie lepiej odwrotnie, zasilić HV przed odbiornikiem, i dać bec na odbiornik, szkoda ścieżek w odbiorniku na tak wysokie napięcie

Share this post


Link to post
Share on other sites

3 diody połączone szeregowo i wstawione w przewód zasilający serwo zbiją napięcie do 6v i zamkną się w 3zł

Share this post


Link to post
Share on other sites
2 godziny temu, piotr jet napisał:

Zasilanie odbiornika oryginalne Jeti 2xLi-Jon 2600mAh

Do odbiornika chcę podłączyć serwa na wysokie napięcie , jak i serwa na stary standard czyli 6.0V.





49 minut temu, Marcin K. napisał:

Wg mnie lepiej odwrotnie, zasilić HV przed odbiornikiem, i dać bec na odbiornik, szkoda ścieżek w odbiorniku na tak wysokie napięcie



Tylko Piotrek napisal, ze odbiornik jest przystosowany do HV, wiec nie ma problemu...



ps:

Jako ciekawostka ekstremalny przylkad rozwiazania.

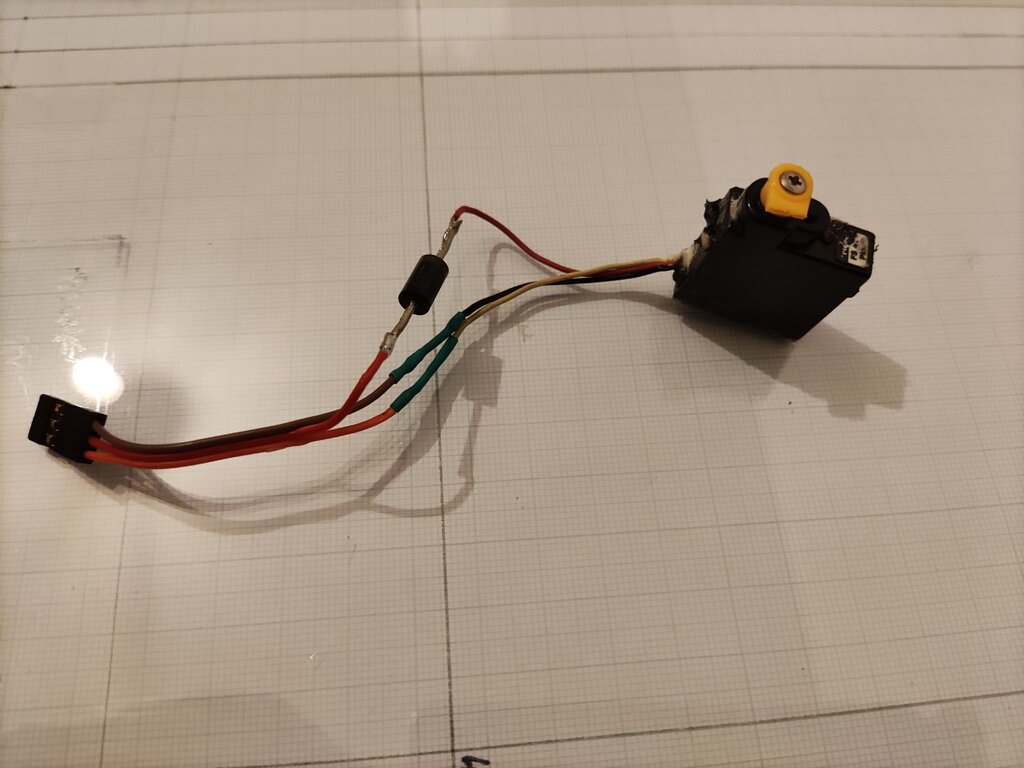

Kazdemu serwu LV wlutowujesz po diodzie o odpowiednich parametrach (lub dwoch w szereg w zaleznosci od tego jakiego spadku napiecia potrzebujesz) i wpinasz po bozemu do odbiornika😲.




edit: Wiesiek szybszy...

Share this post


Link to post
Share on other sites

No!!!!!! i to jest Super pomysł!!!!!

Teraz "tylko" informacja jakiej lub jakich diodek użyć.



Chyba znalazłem:

https://botland.com.pl/diody-prostownicze/2728-dioda-prostownicza-p1000-10a-1000v-10szt.html

Wstawię jedną w linię "+" zobaczę jaki będzie spadek napięcia jak będzie dalej za wysokie wstawię 2 szt.

Mam nadzieję że mocy wystarczy(nie przekroczę Amperów)

Share this post


Link to post
Share on other sites
35 minut temu, enter1978 napisał:

3 diody połączone szeregowo i wstawione w przewód zasilający serwo zbiją napięcie do 6v i zamkną się w 3zł

Niezależnie od zastosowanych diod (prostownicze, schottky)  nie ma możliwości uzyskania napięcia 6V. Pomijając inne wady takiego układu.



Share this post


Link to post
Share on other sites
10 godzin temu, wojtek-a napisał:

edit: Wiesiek szybszy...

Ale dokładnie o to mi chodziło co pokazałeś na zdjęciu.

9 godzin temu, RobertK napisał:

Niezależnie od zastosowanych diod (prostownicze, schottky)  nie ma możliwości uzyskania napięcia 6V

Ja elektronikiem nie jestem więc oczywiście mogę nie miec racji, ale z tego co wiem to jedna dioda prostownicza urywa 0,8V ,  dioda schottky sporo mniej bo 0,3V,  ale montowałem diody tak jak pokazał wojtek-a  i sprawdzałem miernikiem i uzyskiwałem około 6V.

I jedno serwo zasilane max 6V  bez problemu pracowało w modelu który miał całą instalację 7,4V.

Share this post


Link to post
Share on other sites

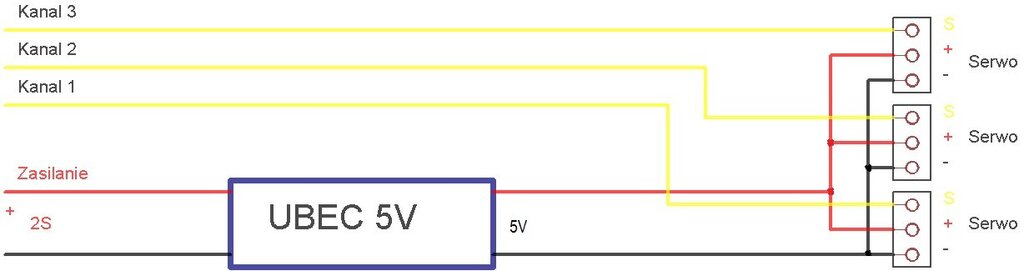

Możesz to zrobić kupując gotowe UBECe 5V 3-5A i zastosować układ do 2-3 serw.

Zasilanie UBECa możesz podpiąć bezpośrednio do pakietu lub do odbiornika. Parę minut lutowania i gotowe. Ja jako BECe liniowe stosuję układ LM1084 też jest dobry.

zasilanie _serw_UBEC.jpg

Share this post


Link to post
Share on other sites

A ja mam pytanie do kolegów, którzy stosują te diody:
Co będzie jak napięcie w pakiecie spadnie do np 6.8-5.9V? Np taki Lion vtc5x ma wtedy jeszcze spory zapas energii. A serwo za diodami, gdzie spadnie mu zasilanie poniżej 4.2V, co zrobi?

A. Ruch serwa będzie prawidłowy ale prędkość będzie bardzo niska.
B. Serwo zostanie w pozycji w jakiej było.
C. Serwo poruszy się w pewną stronę na pewien zakres i tam zostanie.
D. Serwo zacznie trzepotać.
E. Serwo zacznie pobierać duży prąd, doprowadzając do spadku napięcia na całej instalacji.

To są przypadki, które przetestowałem ja. I tym samym nie robię regulacji napięcia na diodach. Używam bec tam gdzie się da, a tam gdzie nie to robię układ ze stabilizatora albo przetwornicy z dodatkowym kondensatorem.


Share this post


Link to post
Share on other sites
10 godzin temu, d2f napisał:

A ja mam pytanie do kolegów, którzy stosują te diody:






Ja miedzy innymi pisalem o tych diodach i podalem ten przylkad jako "ekstremalny " i ciekawostke. Kolega, ktory pytal chcial tanio...



To rozwiazanie dziala i to dobrze, tylko ze to tak jak zasilanie elektroniki bezposrednio z pakietu.  Teraz w epoce wszelkiego rodzaju BEC-ow i Powerboxow  wydaje sie to dziwne...



Nasi dziadowie i ojcowie latali przez lata, nawet duzymi makietami zasilajac elektronike z czterech akumulatorow NiCd i nic sie nie dzialo. Trzeba bylo po prostu pamietac, zeby pakiet byl przed kazdym lotem naladowany (pakiet po naladowaniu 6V a w duzym stopniu rozladowany powiedzmy 4V).



Aha,



Sytuacja Piotrka w pierwszym poscie jest troche specyficzna. Gdyby zasilil wszystko z regulowanego BECa a zbilby napiecie diodami na serwach L Voltage, byloby po bozemu

Share this post


Link to post
Share on other sites
W dniu 7.11.2021 o 09:28, enter1978 napisał:

Ja elektronikiem nie jestem więc oczywiście mogę nie miec racji, ale z tego co wiem to jedna dioda prostownicza urywa 0,8V ,  dioda schottky sporo mniej bo 0,3V,  ale montowałem diody tak jak pokazał wojtek-a  i sprawdzałem miernikiem i uzyskiwałem około 6V.

I jedno serwo zasilane max 6V  bez problemu pracowało w modelu który miał całą instalację 7,4V.

Wiesiek, spadek napięcia na diodzie będzie uzależniony od natężenia prądu przez nią przepływającego.
