Patyczak bis Karolla

[Karollo]

Witam,

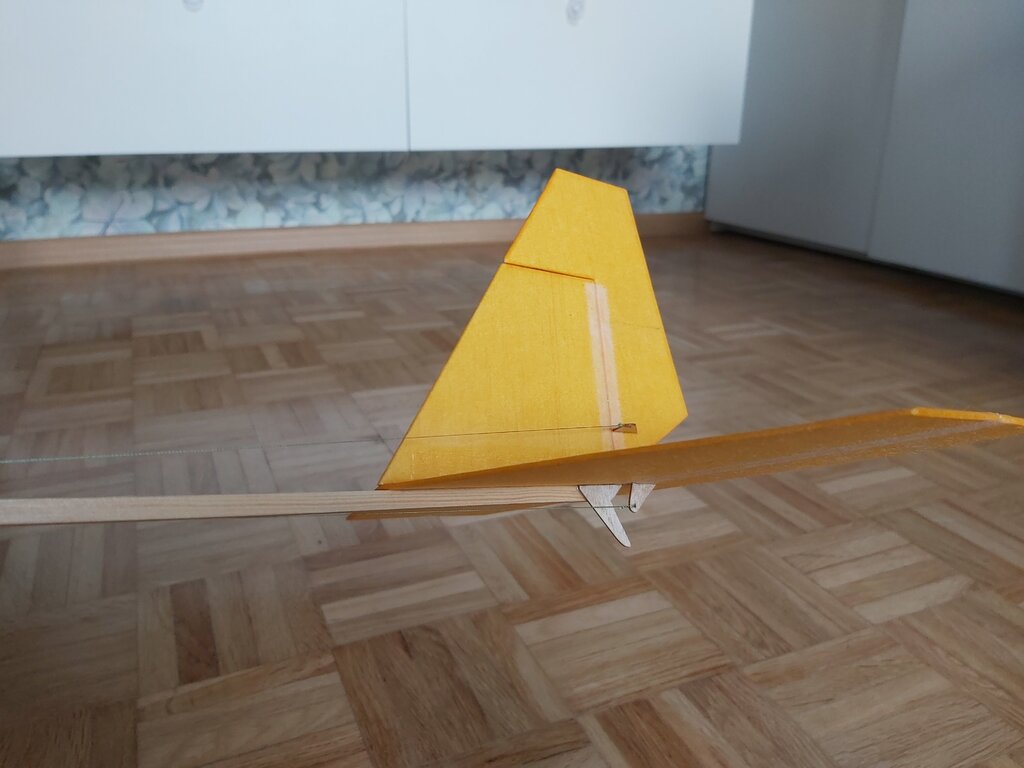

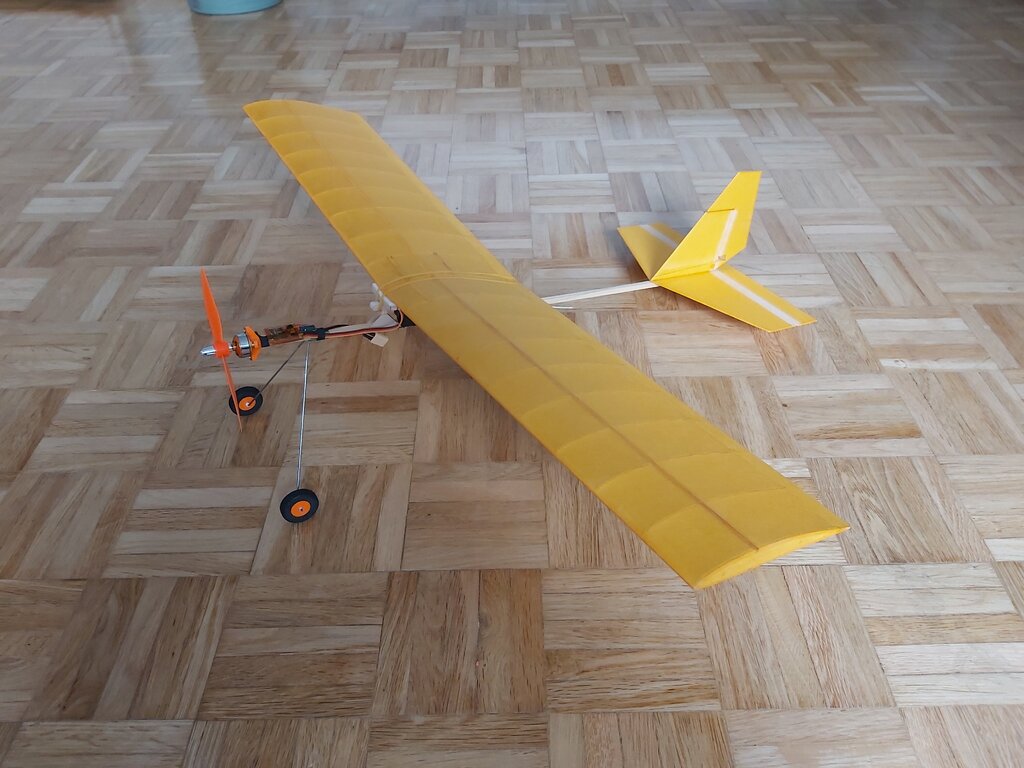

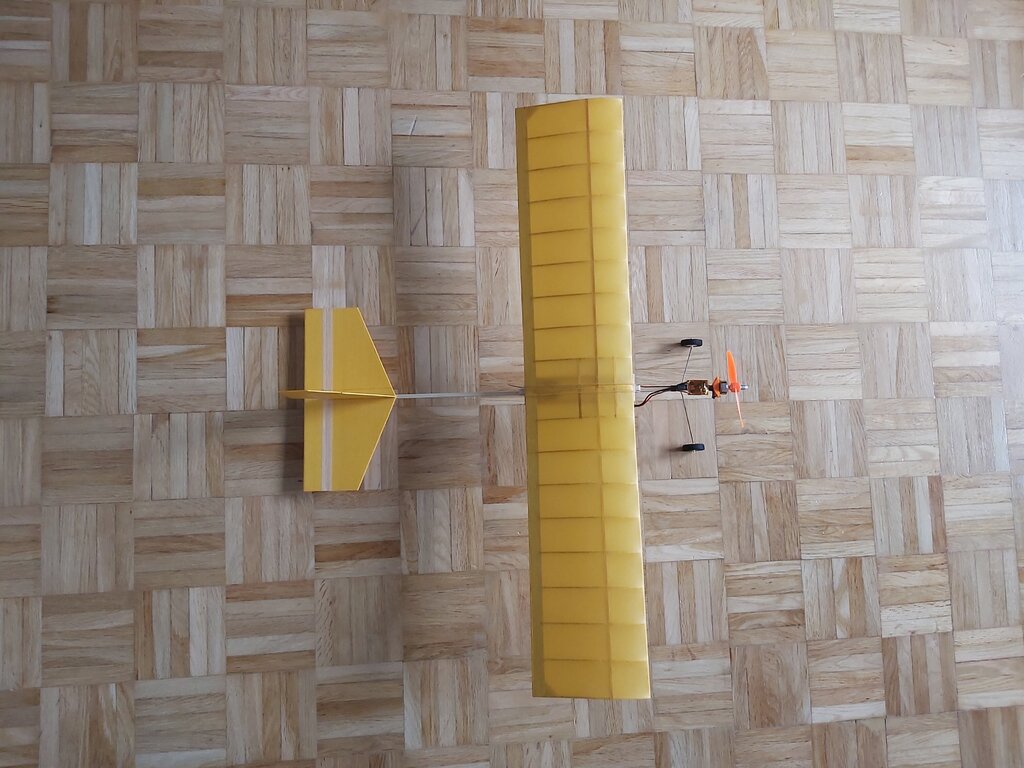

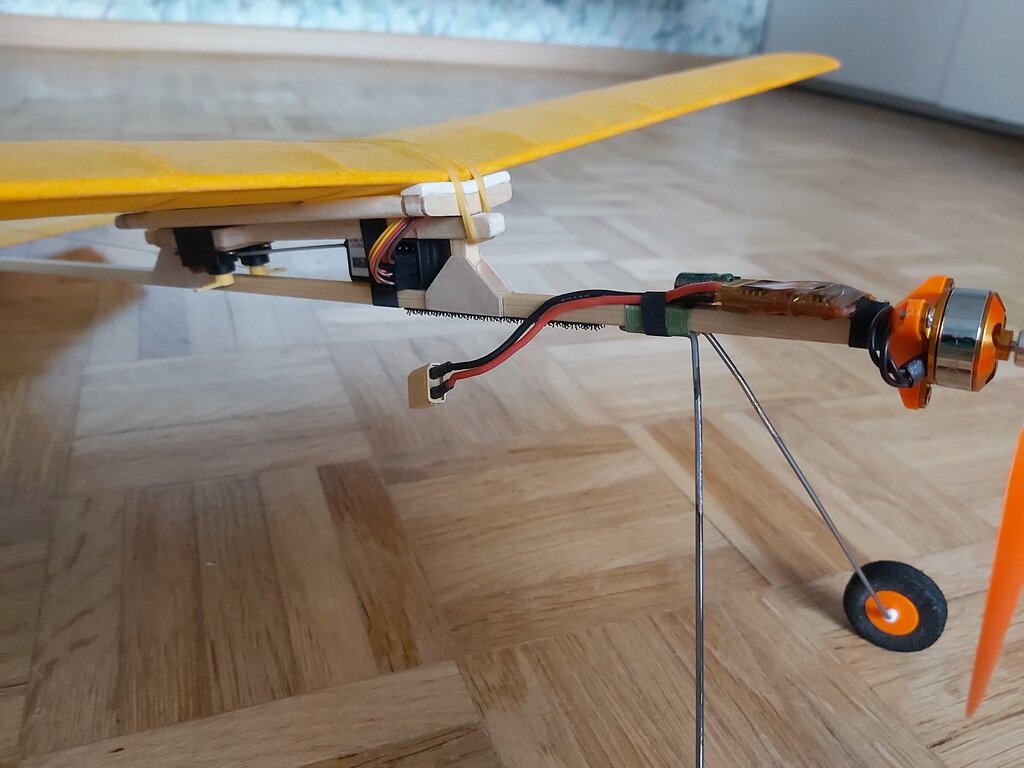

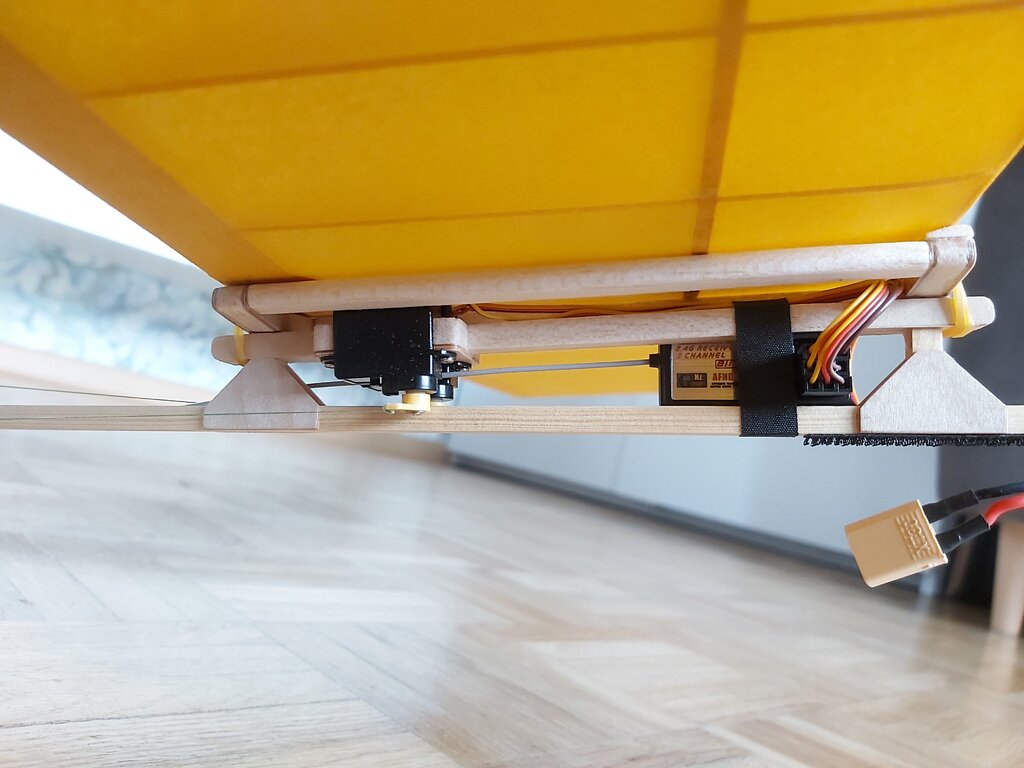

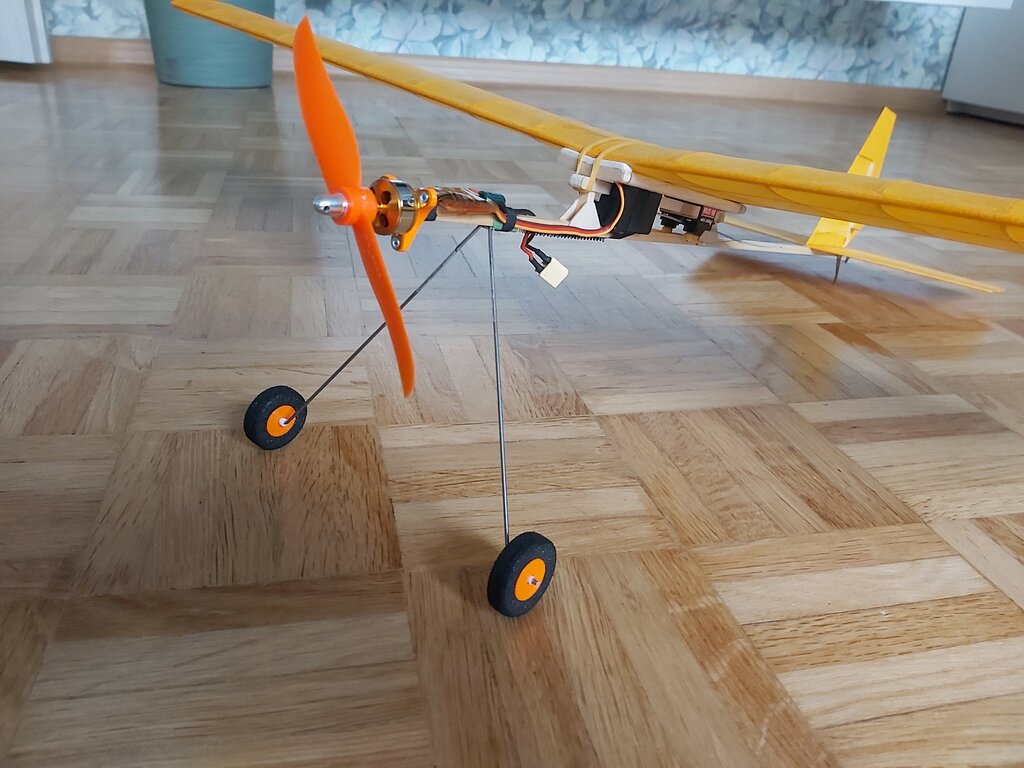

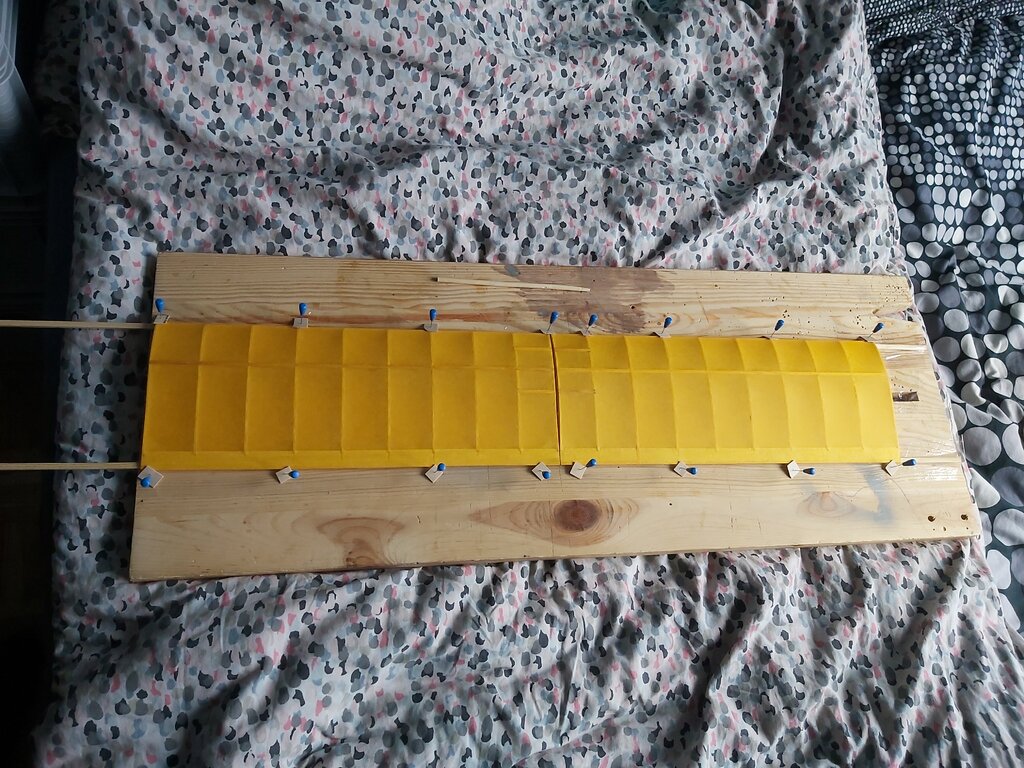

Stworzyłem zmodyfikowanego lekko Patyczaka planów kolegi Olecki. Projekt jest świetny jednak pokusiłem się o drobne modyfikacje. Skrzydło na profilu E193, dźwigar z listewek 3x2, listwa krawędzi natarcia z kołka balsowego 3mm, spływu balsa 15x3x1, żeberka balsowe, kryte japonką i cellonowane. Stateczniki z pełnej deseczki balsowej 1,5mm pokryte japonką. Zawiasy z taśmy opatrunkowej typu soft (świetnie trzymają się wszystkiego). Sposób napędu sterów zaczerpnięty z modelu BUG na sprężynkach ze struny .010 i plecionce wędkarskiej - bez luzowy napęd. Serwa HD-1370A, silnik A1504-2700KV ze śmigłem 5x3 i regulator 12A. Podwozie z drutu 1,5mm, kółka z pianki. Felgi i mocowanie silnika z wykonanym skłonem 3° i wykłonem 1,5°.

Dane techniczne:

Rozpiętość: 720mm

Długość: 580mm ("kadłub" 500mm)

Cięciwa skrzydła: 135mm

Masa bez akumulatora: 100g

Masa startowa z aku (500mAh 2s): 126g

"Patyczak bis" stworzony został na podstawie zdjęć i opisów oryginalnego Patyczaka. Nie posiadam gotowych planów.

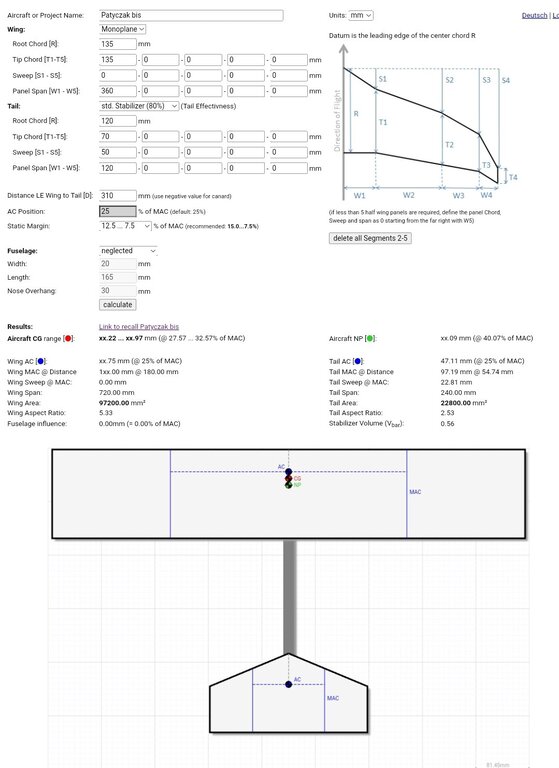

Link do eCalc:

https://www.ecalc.ch/cgcalc.php?deeplink=Patyczak bis;mm;mono;135;135;0;0;0;0;0;0;0;0;0;360;0;0;0;0;9;47;47;22.5;18.7;1;0;0;5;8;25.2;0;7;81;3;2;0;0.80;120;70;0;0;0;0;50;0;0;0;0;120;0;0;0;0;310;25;7.5;0;20;165;30;

Oblot niebawem, jak pogoda dopisze.

16.04.2023

Oblatany! Trzyma się powietrza, wystarczy pół gazu żeby wznosić się powoli, zataczając kółka. Pogoda idealna, bezwietrzna. Niestety nie mam filmu, postaram się nadrobić kolejny raz.



felga1.stl felga2.stl Mocowanie_silnika.stl profil skrzydła.stl

Edytowane 16 Kwietnia 2023 przez Karollo
Oblot

[Vesla]

Fajnie wyszedł. Taka inżynieria wsteczna. Patyczak to wdzięczny model do spokojnego latania i nauki. Dobrze terz lata na silniejszym wietrze. Można wtedy trochę poszaleć.

[Karollo]

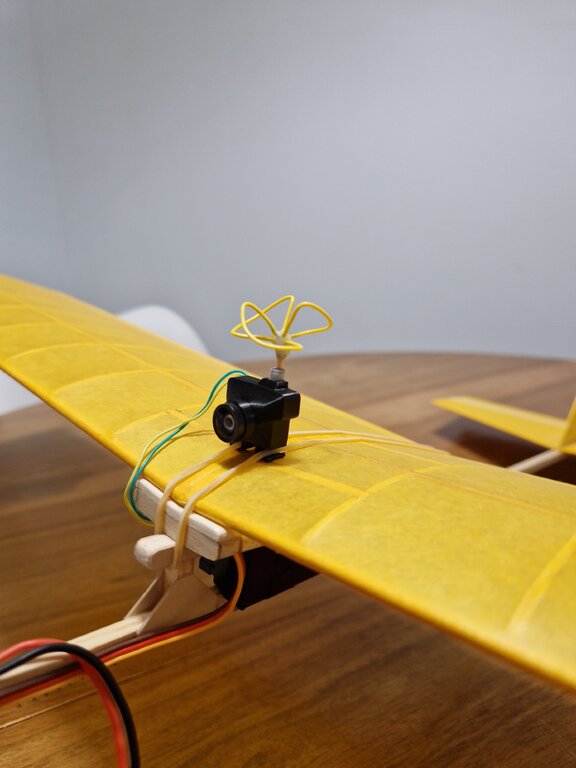

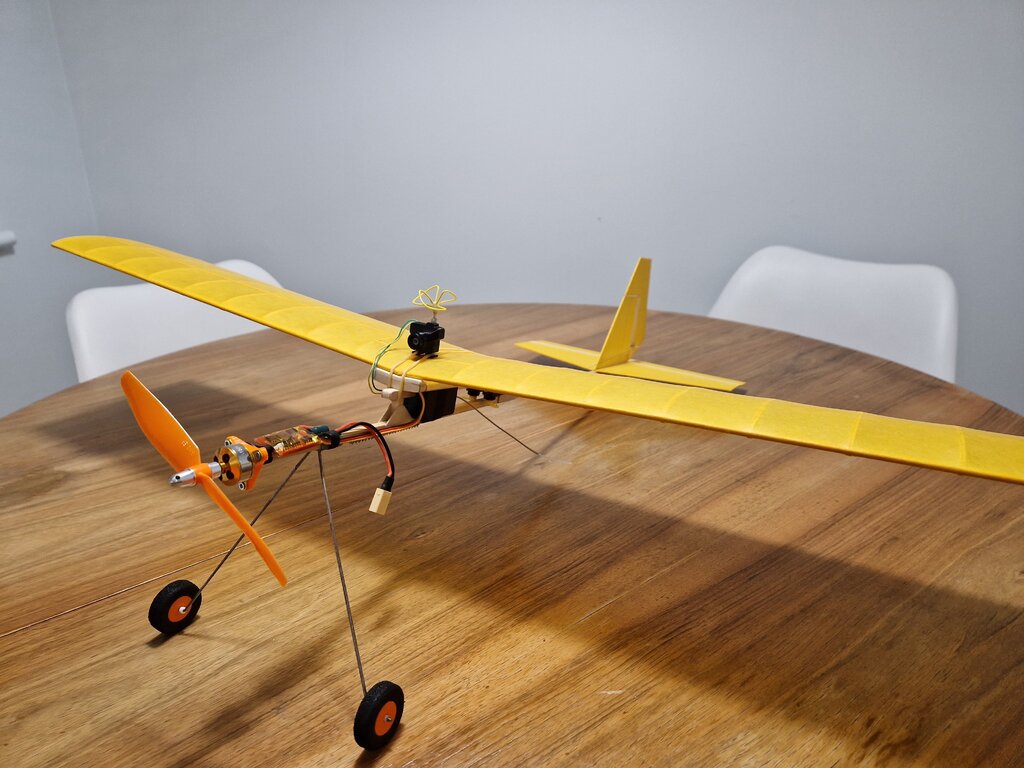

Dziękuję Faktycznie to jest wdzięczny samolocik. Założyłen do niego nawet kamerkę fpv AIO zasilaną wprost z odbiornika i jestem zachwycony podglądem z góry Mam jednak problemy z reakcją na ster kierunku, wydaje się jakby był za bardzo stateczny kierunkowo lub miał za małą powierzchnię statecznika pionowego. Niestety ze względu na małą ilość dni spędzonych na lataniu w tym sezonie nie mogę pochwalić się żadnym materiałem wideo.

[Vesla]

Zwiększ wychylenia steru. Powinno dać radę.
