PZL I-22 Iryda

[Stearman]

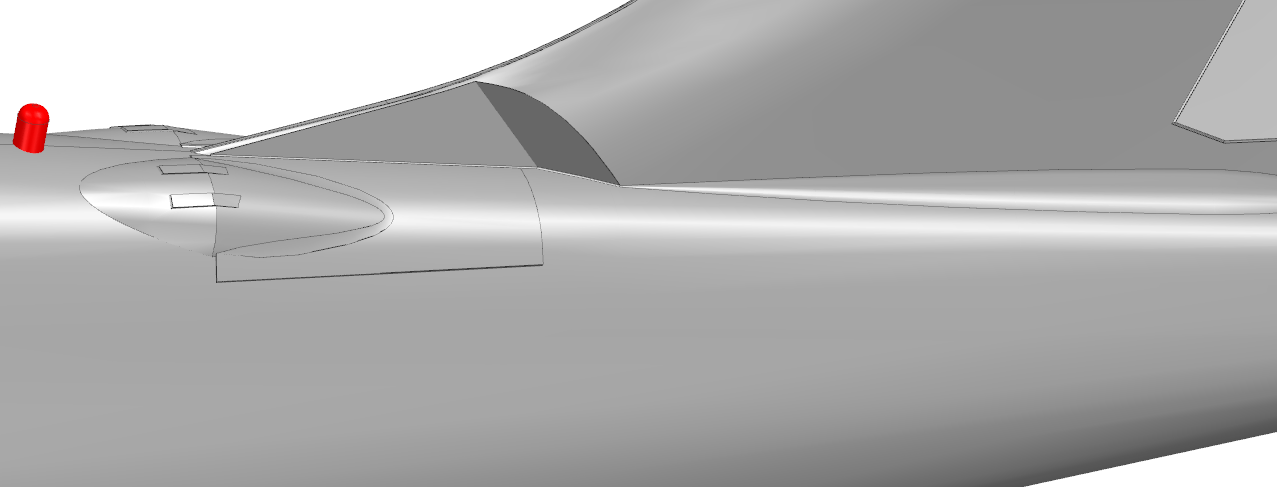

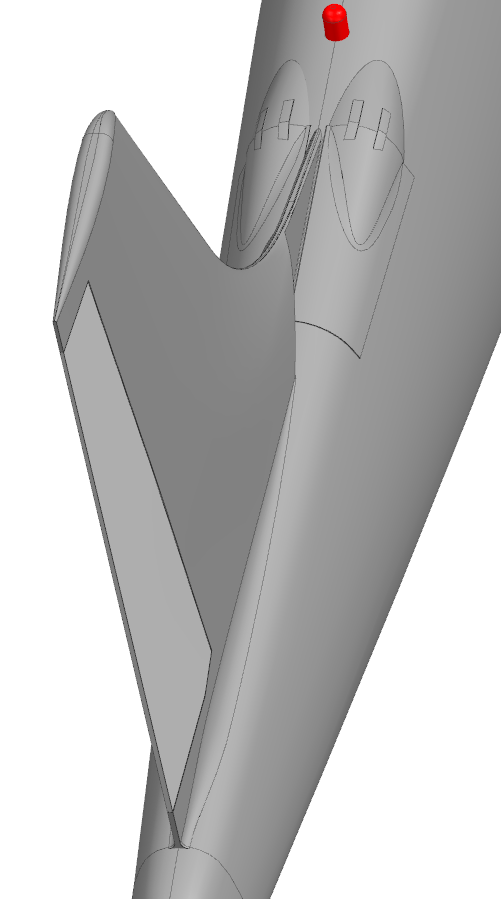

Pokonałem.... coś podobne wyszło...



[pietrku]

A co to jest? Ja tam nie widzę tego co narysowałeś. Widzę może niezbyt idealne, ale tylko oprofilowanie przejścia płetwa-statecznik.

[Stearman]

12 minutes ago, pietrku said:

A co to jest? Ja tam nie widzę tego co narysowałeś. Widzę może niezbyt idealne, ale tylko oprofilowanie przejścia płetwa-statecznik.

Cóż, to tylko mój brak umiejętności modelowania, jakaś moja indywidualna interpretacja... w końcu to tylko model poglądowy, a nie makieta.



Po prostu lepiej nie potrafię  wybaczcie jeśli kogoś razi w oczy

[pietrku]

Nie no spoko. Po prostu ja nie widzę tego, aż tak szeroko. Takie jakby trochę przejście z płaskawej płetwy na profil ale nie takie ostre 🙂. Ale ja noszę okulary więc też może nie dowidzę 🙂.

[dariuszj]

2 godziny temu, Patryk Sokol napisał:

Dokładnie tak

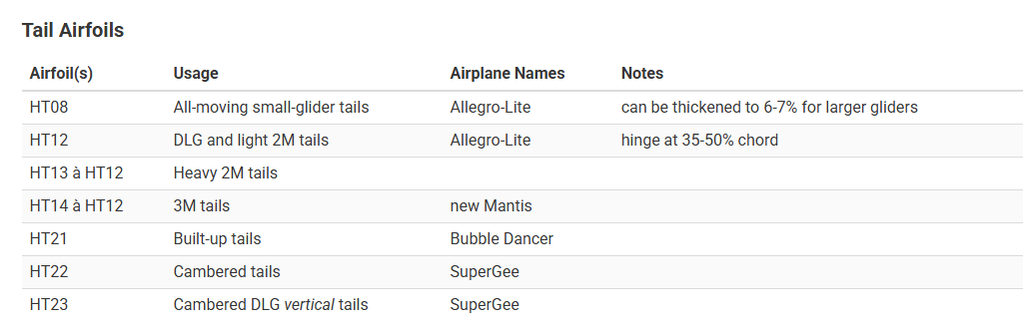

Bazując na tym co można znaleźć w sieci zapytam:

- czemu HT14 a nie HT13?

- czemu tylko jeden profil a nie dwa czyli HT12 na końcówce?



[Stearman]

4 minutes ago, pietrku said:

Po prostu ja nie widzę tego, aż tak szeroko



Chodzi o oddanie charakteru...











[pietrku]

Zobacz, a tu tego nie widać:

11:06 - 11:09 min. Dawno nie widziałem Irydy. Jak ją znowu zobaczę to się aż przyglądnę z ciekawości 🙂.

[Stearman]

Widać... 10:15.... ale na pewno są zmiany konstrukcyjne w zależności od wersji...

Naprawdę nie ma się o co spierać 😁, no gdybym próbował z Irydy zrobić dolnopłata... no wtedy to by była chyba za swobodna interpretacja 🤣

[Patryk Sokol]

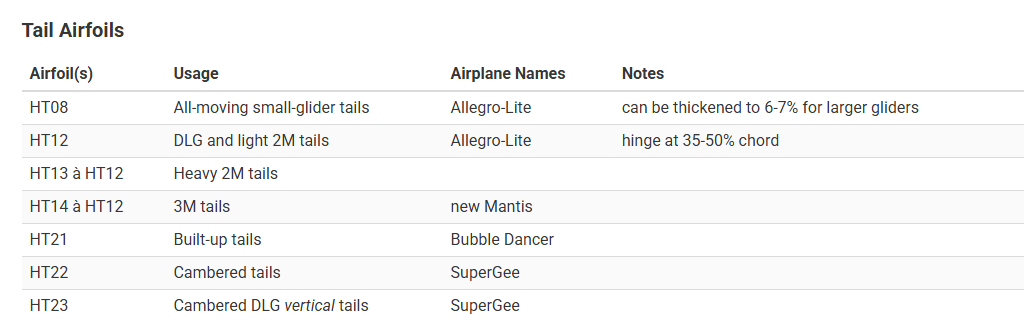

27 minut temu, dariuszj napisał:



Bazując na tym co można znaleźć w sieci zapytam:

- czemu HT14 a nie HT13?

Bo HT13 jest cieńszy.

A grubość pomaga w uzyskaniu sztywnej konstrukcji.



27 minut temu, dariuszj napisał:

- czemu tylko jeden profil a nie dwa czyli HT12 na końcówce?

Bo nie na potrzeby.

Ststeczniki mają przejściowe profile, żeby skompensować niską liczbe Re na końcówce.

A tutaj cięciwa sporawa, więc nie ma takiej potrzeby.

A grubszy profil, prościej wykonać.

[pietrku]

9 minut temu, Stearman napisał:

Widać... 10:15.... ale na pewno są zmiany konstrukcyjne w zależności od wersji...

No np. min. statecznik powiększali 👍 . Ale ładniejsza będzie jak będzie bez tego 😀.
