Rozładowarka do pakietów Li-Po, Li-Ion, Li-Fe od 2 do 6S

[oki188]

Jest to mój projekt DIY który swój początek miał w 2021r. kiedy została stworzona pierwsza rozładowarka, która miała pomóc nam z pakietami 6S do helikopterów.

W razie wcześniejszej kraksy lub awarii przydawała się by rozładować naładowane pakiety do przechowywania.

Prosta na małym procesorze Attiny85 rozładowywała do progu miej więcej 3.82v na cele. Próg ten można było regulować potencjometrem w górę i w dół.

W tym roku podczas zwykłej rozmowy padło zdanie "A może rozbudowa". I tak zrodził się pomysł by rozbudować urządzenie o wyświetlacz i cyfrową regulacje progu odcięcia.

Potem pomysł na dodanie Li-Ion a skoro już są 2 typy to dodajmy Li-Fe. Tak powstała:



"Rozładowarka V2" od 2 do 6S.



Sercem układu stała się mocniejsza Atmega 328P oraz wyświetlacz oLED 0.96 cala z klawiszami do wyświetlania menu.

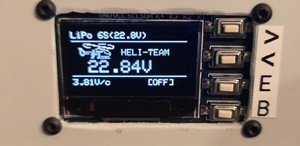

Zasada działania jest prosta podłączamy dowolny pakiet 2 do 6S. Następnie w menu wybieramy typ podłączonych ogniw po czym przechodzimy do ilości podłączonych cel.

Zatwierdzamy klawiszem E i gotowe następuje rozładowanie do ustalonego w menu progu. Potem doszła funkcja wykorzystania urządzenia jako sztuczne obciążenie.

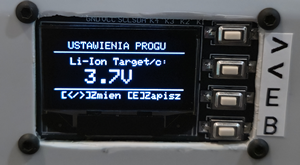

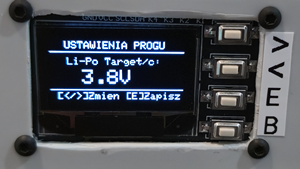

Próg regulujemy w specjalnym pod menu.

Aby do niego wejść przytrzymujemy odpowiednie klawisze.



Dni mijały a ja ciągle ulepszałem własny kod dodając zabezpieczenia przed niewłaściwym wyborem cel, osobne progi dla poszczególnych typów ogniw,

kontrola napięcia podłączonego pakietu, zapis wszystkich ustawień do pamięci, pamięć ostatnio używanego programu.

Obsługa jest naprawdę prosta a wszystkie Klawisze są opisane w Programie.
> = kolejna wartość, zmiana programu.
< = poprzednia wartość, zmiana programu.

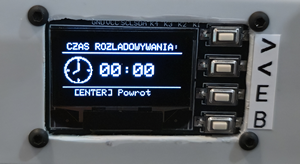

E = (Enter) zatwierdzenie wyboru, zapis ustawień, podgląd czasu.
B = (Back) zatrzymanie programu, powrót do wcześniejszego menu.



Co do prądu, czasu  i sposobu rozładowania.
Wykorzystuję 2 żarówki H4 24V 100/80W co przekłada się na takie prądy oraz czas podczas rozładowywania pakietów (niestety nie mam 5S i 2S więc nie robiłem testów).

Test w pełni naładowanego pakietu rozładowanego do wartości 3.81V na cele:

6S-10000mAh,  Prąd MAX 16.5A, Czas rozładowania około 18m 15s

6S-5000mAh,  Prąd MAX 16.5A, Czas rozładowania około 10m 17s

4S-5000mAh,  Prąd MAX 13A, Czas rozładowania około  14m 19s

3S-2200mAh,  Prąd MAX 11, Czas rozładowania około  9m 11s

Wiadomo moc z niższym napięciem spada. Przy pełnym pakiecie 3S prąd rozładowywania wynosi 11A. To i tak znacznie więcej niż rozładowywanie max 1A przez proste ładowarki.

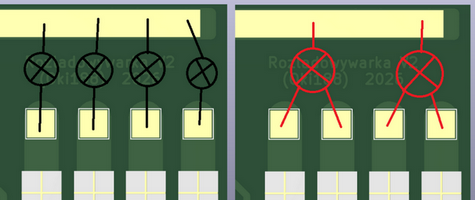

Zawsze dla 2S i 3S można zmienić żarówki na 12v lub dać tylko po 1 sztuce. Należy tylko pamiętać aby nie włączyć pakietu 4S czy więcej na żarówkach 12v bo je spalimy.

Dlatego bezpiecznie wybrałem żarówki 24V H4 ale korzystam głównie z pakietów 4S i 6S. Jeśli chcę jeszcze zmniejszyć prąd, po prostu jedną wyciągam z gniazda

Ktoś by powiedział ale cele się rozjadą podczas takiego rozładowywania.
Odpowiem oczywiście że tak... ale jeśli masz stary zajechany pakiet.



Testy i wieloletnie doświadczenia, pokazały że zdrowy pakiet rozładowuje się równomiernie na cele a na końcu odchyłka pomiędzy celami jest pomijalna.

Na zdjęciu przykład 5mv odchyłki po zakończonym rozładowywaniu zdrowego pakietu 6S, który ma już 3 lata i w heli nie ma lekko.



Bezgłośna praca urządzenia to pewien atut w porównaniu z wyjącymi wiatrakami które chłodzą rezystory w niektórych konstrukcjach.

Jedynie podczas kończenia kiedy zbliżamy się do ustawionego progu żarówki migają cyklicznie praca->pomiar->praca->pomiar (ale bez efektu stroboskopu) po czym kończą pracę.

Urządzenie bardzo proste w budowie wystarczyło parę modułów i części, które bez problemu kupiłem na znanym portalu sprzedażowym.

Obudowa której użyłem to uniwersalna "Kradex z77" która pomieści wszystkie moduły.

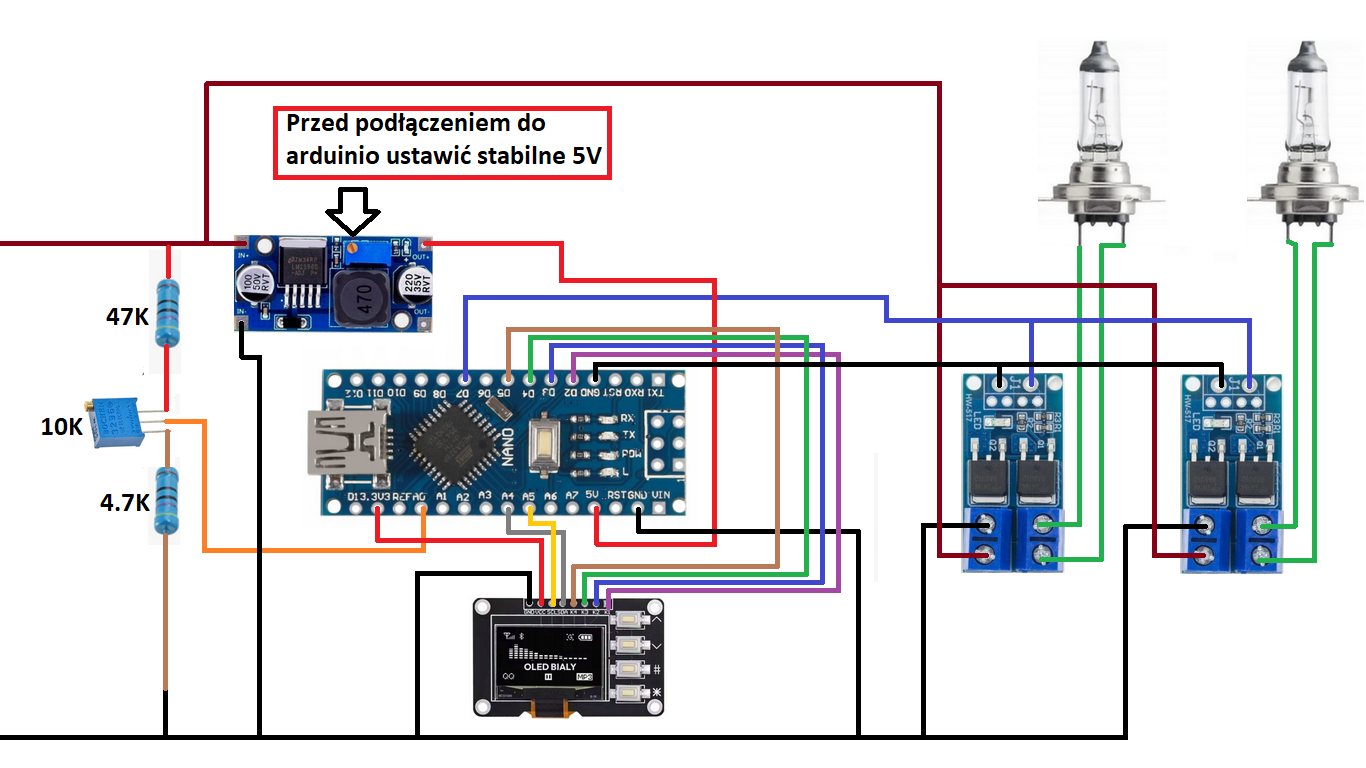

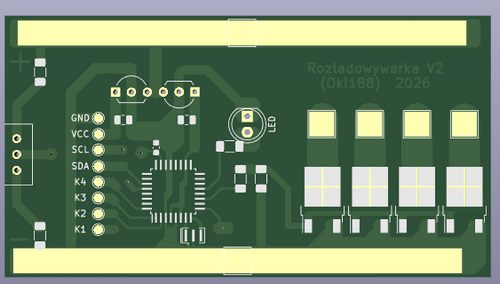

Schemat tego urządzenia jest prosty i czytelny.



Przed uruchomieniem należało włączyć samą przetwornice zasilania i potencjometrem ustawić stabilne 5V dopiero wtedy podłączyłem zasilanie do procesora.

Celowo nie używam stabilizatora na płytce z uwagi na niskie napięcie pracy przy pakietach 2S Li-Fe.

Drugi potencjometr ustawia dokładny pomiar napięcia na podłączonym pakiecie.

Dla innych pakietów wartości zostaną automatycznie przeliczone. Układ jest gotowy do pracy. Mam nadzieję że podoba się ten projekt.

Jeśli ktoś chciałby zbudować sobie taki układ w sprawie oprogramowania które stworzyłem proszę pisać PW.
