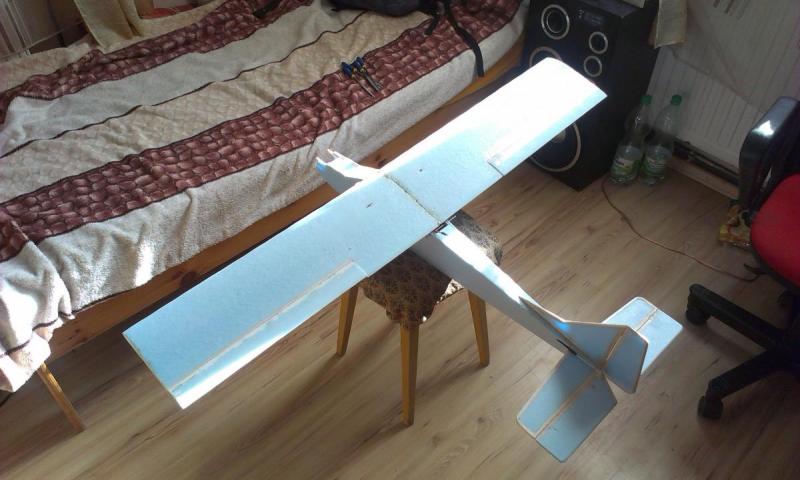

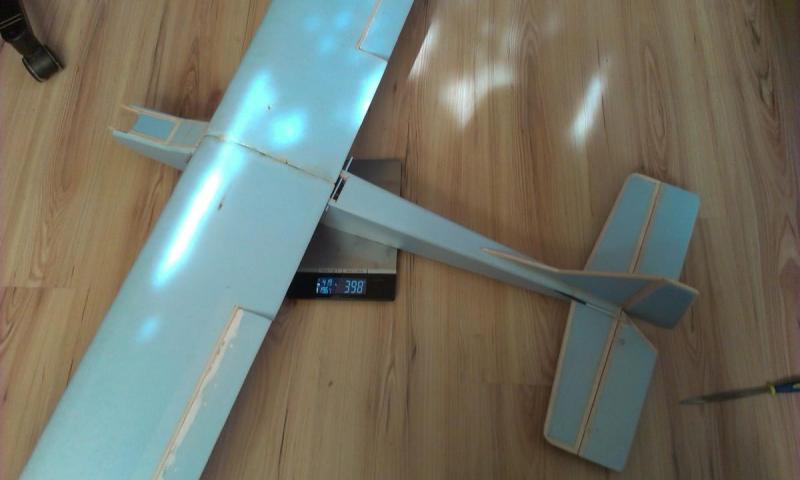

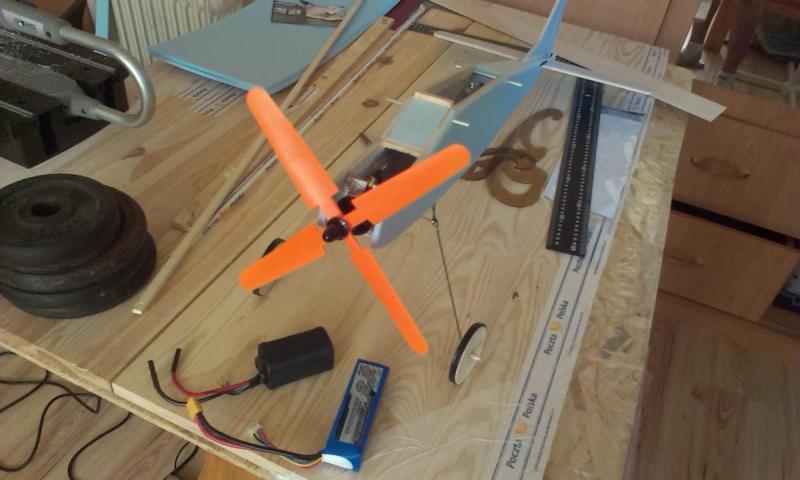

Vallium Posted August 18, 2013 Share Posted August 18, 2013 Witam chciał bym przedstawić jedną z moich pierwszych konstrukcji. Po budowie ciężkiego modelu z balsy i spektakularnej kraksie postanowiłem zbudować coś mniej czasochłonnego i lżejszego wybór padł na toto-7 projektu motylastego ze strony http://www.tbm.lasowice.net Samolocik jest prosty w budowie myślę ze skoro sam dałem sobie z nim rade to każdemu się uda i co ważne koszt wykonania samej budy jest znikomy. Do budowy wykorzystałem podkłady pod panele z casty 6mm i 3mm a przez kadłub idzie listwa 6x4mm troche grubsza niż w projekcie. Wszystko klejone soudalem i żywicą 5min. Dodam jeszcze że plan modelu został wydrukowany na ploterze w 90% oryginalnej skali. Model jeszcze bez poszycia w przyszłości oklejony będzie papierem na wikol . Lekka konstrukcja na zdjęciu z czterema servami. Budowa ogona.Ster wysokości zamocowany na zawiasie z butelki, kierunku na kupnym ze sztyftem, lotki na taśmę klejącą. Do napędu modelu użyłem co było pod rękom a więc: Silnik HK Donkey ST3007 1100kv Śmigło gws cztero łopatowe 1080x4 Regel HK 50A bateria turnigy 2200mah 3cele i samoróbka 2 cele 4000mah Samolocik w trakcie pierwszego oblotu zachowywał sie jak dzika świnia, z racji nadmiaru mocy i dużego wychylenia lotek kręcił przeróżne akrobacje mniej lub bardziej zamierzone ostatecznie po kilku minutach wylądował bezpiecznie na polu. W kolejnej próbie na słabszej baterii i ze skorygowanym wychyleniem lotek lot był płynniejszy toto wykazywał nadal skłonność do zadzierania przodu przy otwieraniu przepustnicy co postaram się zniwelować pochylając nieco silnik. Apropo silnika, przed pierwszymi lotami dokonałem pomiarów i silnik zasilany z mocniejszej bateri turnigy przy 28A wykręcał 1,25kg ciągu co było duzo ponad moje potrzeby i możliwości ciągłej pracy silnika. Ograniczyłem to krzywą ciągu do max 900gr przy około 20A co i tak przy wadze gotowego do lotu modelu warzącego 800gr daje wystarczający nadmiar mocy. Moje ogólne wrażenia z budowy i oblotu są na tyle pozytywne by polecić ten projekt każdemu kto nie dużym nakładem czasu i pieniędzy chciałby mieć model dający dużo radości Za jakiś bliżej nie określony czas postaram się dodać filmik z lotu, jeden już nagrałem ale prawdopodobnie kamera przegrzała się na słońcu i plik był uszkodzony :/ Chętnie odpowiem na pytania i wysłucham opini bardziej doświadczonych modelarzy. Link to comment Share on other sites More sharing options...
Marcin K. Posted August 18, 2013 Share Posted August 18, 2013 Zmien smiglo na dwie łopaty 10x5 lub 11x5. Ja tym modelem uczyłem się zawisu, lotu na zyletke i hariera. Jak na trenerka to świetnie sie Kręcił Link to comment Share on other sites More sharing options...
bubels Posted August 18, 2013 Share Posted August 18, 2013 Kolego a co to za modelik stoi w tle na ostatnim zdjęciu? Link to comment Share on other sites More sharing options...

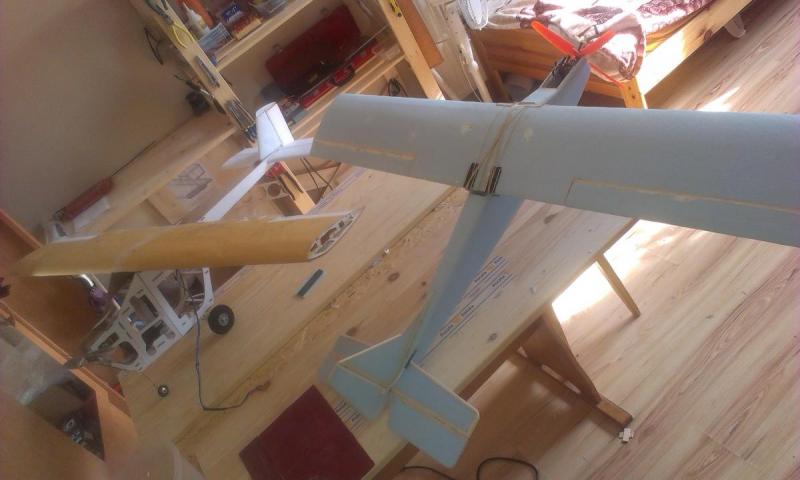

Vallium Posted August 18, 2013 Author Share Posted August 18, 2013 W tle widać model zaprojektowany przez mojego kolegę, wykonany w całości z 3mm płyt coś jak mdf wymiarami zbliżony do toto jednak dużo cięższy. Nie skończony, wymaga kilku przeróbek a czasu na to mało tak że za szybko nie poleci. Link to comment Share on other sites More sharing options...

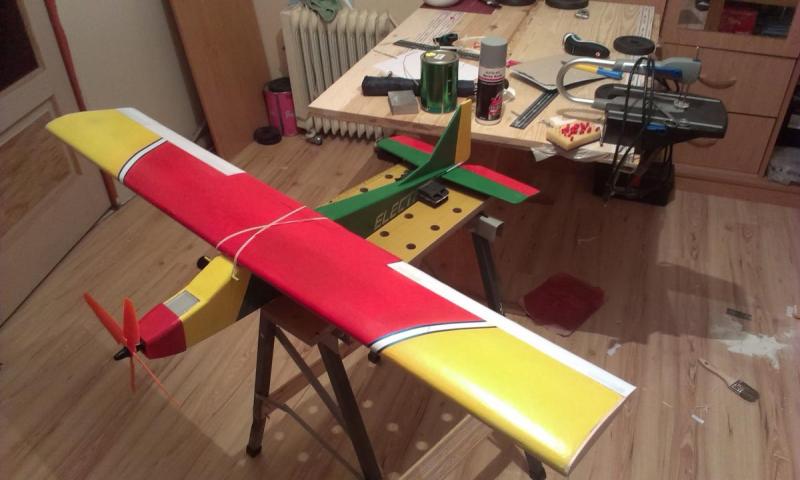

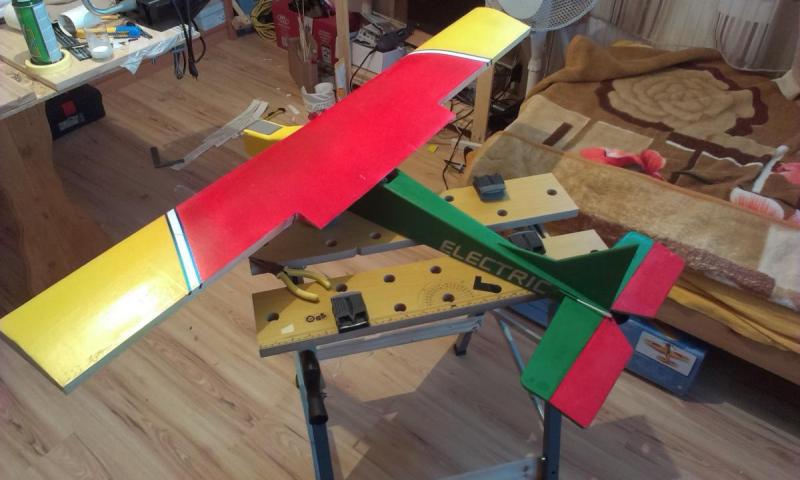

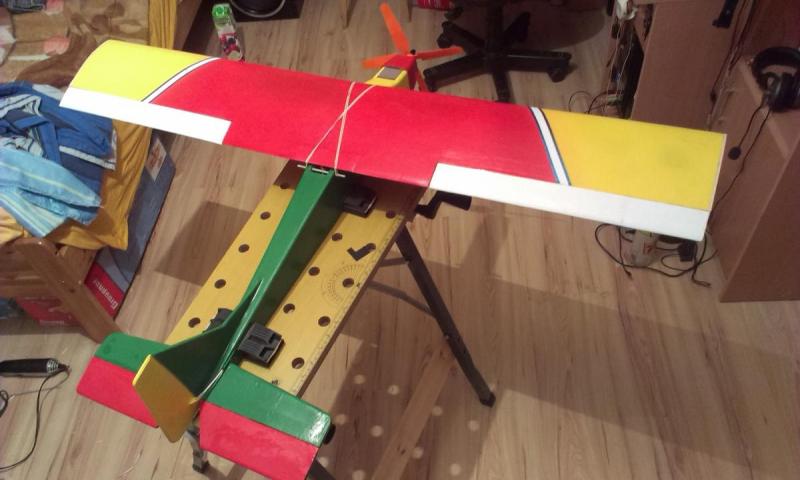

Vallium Posted October 2, 2013 Author Share Posted October 2, 2013 Witam ponownie, miałem zamieścić filmik z lotu jednak z braku czasu model dopiero nabrał kolorów i jeszcze nie latał z poszyciem. Utrudniłem sprawę wykańczając model juz poskładany co nie było łatwe, całość poszyłem białym papierem na wikol i pomalowałem farbami fly color zakupionymi w castoramie które ponoć nie rozpuszczają takich materiałów jak styropian i inne pianki tego typu, ponoć bo tak twierdziła obsługa sklepu co niestety nie okazało się prawdą i w jednym prawie nie widocznym miejscu troszeczkę zjadło mi ogon. Całość gotowa do lotu wazy prawie 1kg. Farby nie polecam kryje całkowicie dopiero za 3 warstwą dodaje wagi i ostatecznie nie wyszło to zbyt ładnie, do tego papier zwykły do drukarki i malowanie wikolem już po nałożeniu papieru dodało kolejne gr. Poniżej zdjęcia gotowego toto. Jak tylko będzie okazja zamieszczę filmik z lotu, mam nadzieje udanego. Na koniec link do pełnej galerii : https://www.dropbox....bi74/SBW0Fe5vZF Link to comment Share on other sites More sharing options...
