Toto 0 - relacja z budowy :)

[KLAKu]

Taśma pakowa(Papierniczy cena okolo 3 zl ) Tak 2 serwa po 1 na lotke.

[andrzejrc]

Trochę nie w temacie, ale czekając na wyposażenie zacząłem myśleć o kolejnym modelu. Szukałem planów depronowego średniopłatowca, lub dolnopłatowca z konstrukcyjnym skrzydłem(jakoś wolę konstrukcję żeberkową od płaskiego płata), ale nigdzie nic nie mogłem znaleźć. Podoba mi się ten model:http://www.motylasty.pl/toto011a.html , jednak nie ma do niego planów  .

Byłbym wdzięczny, gdyby ktoś udostępnił plany do jakiegoś podobnego modelu

[andrzejrc]

W kocu przyszedł czas na uzbrojenie w elektronikę mojego toto.

Niestety nie mam pojęcia jak wszystko połączyć.

Spodziewałem się wtyczek gotowych do podpięcia, a tymczasem są jedynie zwykłe kable :/

Czy mógłby mi ktoś objaśnić, myślę że banalną sprawę, jak to wszystko do siebie podłączyć?

Z góry dzięki

[jethrotull]

A co konkretnie kupiłeś za wyposażenie?

Jedyne miejsce gdzie powinieneś mieć "złącze uniwersalne" (czyli gołe przewody) to zasilanie regulatora obrotów.

Pokaż zdjęcia to poradzimy.

[Elkojote]

Wyjście pod silnik też gołe czasami i same przewody silnikowe gołe bywają .

[japko95]

Jeżeli do jakiegoś toto nie ma planów na stronie motylastego to znaczy że te plany nie istnieją.

[andrzejrc]

@japko95: Dlatego napisałem, że do jakiegoś podobnego modelu.

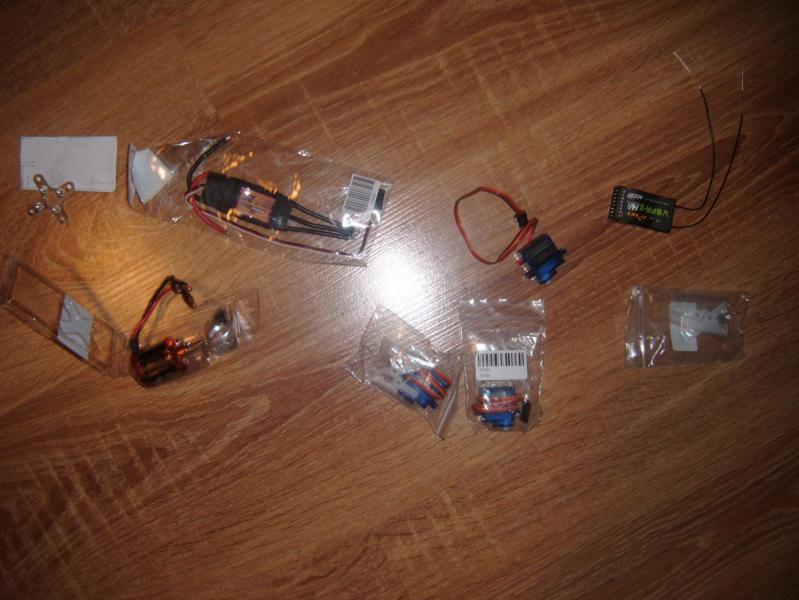

Całość wygląda tak.

Wiem, że serwa podłączam bezpośrednio w odbiornik i tą jedną wtyczkę od regulatora też.

Tylko nie wiem jak podłączyć li-pola i jak połączyć silnik z regulatorem :/

Za wszelką pomoc z góry dziękuję

[jethrotull]

Regulator łączysz z silnikiem byle jak, jeśli silnik się kręci w złą stronę, zamieniasz dowolną parę przewodów miejscami.

Baterii nie pokazałeś, więc nie wiem jakie tam jest złącze.

[micro]

Z regla wychodzą trzy przewody, które podłączasz do silnika.

Z drugiej strony masz dwa grube przewody, (czerwony i czarny) które podłączasz do LiPol-a.

Czerony to + ,a

czarny    to -

[andrzejrc]

@jethrotull

Jeszcze nie kupiłem, bo z Chin nie chcieli wysłać.

A polecacie jakieś konkretne?

Ja myślałem o ZIPPY compact, tylko nie wiem, czy to na pewno dobry wybór.

Ze specyfikacji wynika, że są tam dwie wtyczki:JST-XH i XT60

@micro

Czyli, że muszę gdzieś dostać taką wtyczkę i ją samemu dorobić?

[TeBe]



Czyli, że muszę gdzieś dostać taką wtyczkę i ją samemu dorobić?



Niestety tak. Przepraszamy

[andrzejrc]

Nie ma za co przepraszać

Jeszcze tylko ostatnie pytanie:

Czy kable od regulatora i silnika mam zlutować ze sobą, czy też są jakieś wtyczki, w które warto się zaopatrzyć?

[jethrotull]

Kable regulatora i silnika zlutować między sobą i zabezpieczyć rurką termokurczliwą.

Regulator z baterią połączyć odpowiednim złączem (trzeba kupić osobno)

Baterię można kupić w Polsce, np. w cyber fly, albo w usa, np. w hobby king, ale dla jednej baterii przesyłka się nie opłaca.

[TeBe]

Są, tzw "goldy". http://www.modelmotor.pl/konektory-typu-banan-3-mm.html

[andrzejrc]

Witam ponownie

Czy mógłby mi ktoś pomóc dobrać śmigło do silnika Turnigy D2836 8 1100KV?

Z tego co wyczytałem, to 10x5 albo 11x4.7. Są zwykłe i "slow flyer", ale to chyba do szybowców.

Niestety nie znam się na tym

[TeBe]

Widzę, że masz regulator 25A. Możesz założyć śmigło 10x6.

[jethrotull]

Goldy faktycznie są, ale z tego co widzę to chyba tylko na silniku.

Nie wiem jak Wy, ja bym je obciął i lutował przewody.

[endriuRC]

masz już zdjęcie całości ?

[andrzejrc]

Teraz kompletnie nie mam czasu. ale w przyszłym tygodniu powinienem ulotnić model

[endriuRC]

ile waży twój toto z bebechami gotowy do lotu ?
