Su-22M4 z planami

[GEX999]

Ja bym użył tego: http://www.modelemax...roducts_id=5738 . Ile serw (i jakie) oprócz tego zamierzasz włożyć do Su? Takie serwo będzie żarło dużo prądu więc zwykły BEC może nie dać rady.

[robertus]

Dwa serwa 5g na lotki i dwa 5g na ster wysokości. Może na wysokość 9g bo to ster płytowy.

[GEX999]

Więc pewnie konieczne będzie zastosowanie jakiegoś innego układu zasilającego serwa.

[robertus]

Dzisiaj trochę porzucałem makietkę. Parę lotów do dokumentacji. Tendencja do przechylania się na prawe skrzydło to pewnie wynik niedokładnego ustawienia steru płytowego.

W pozycji - skrzydła złożone - środek ciężkości przesuwa się o dwa centymetry do tyłu. Zastanawiam się, czy w modelu o docelowej wadze będzie miało to znaczenie. Może wystarczy wtedy skorygować sterem wysokości, bo w locie ze złożonymi skrzydłami a z SC jak dla rozłożonych nie pikuje ostro w ziemię.

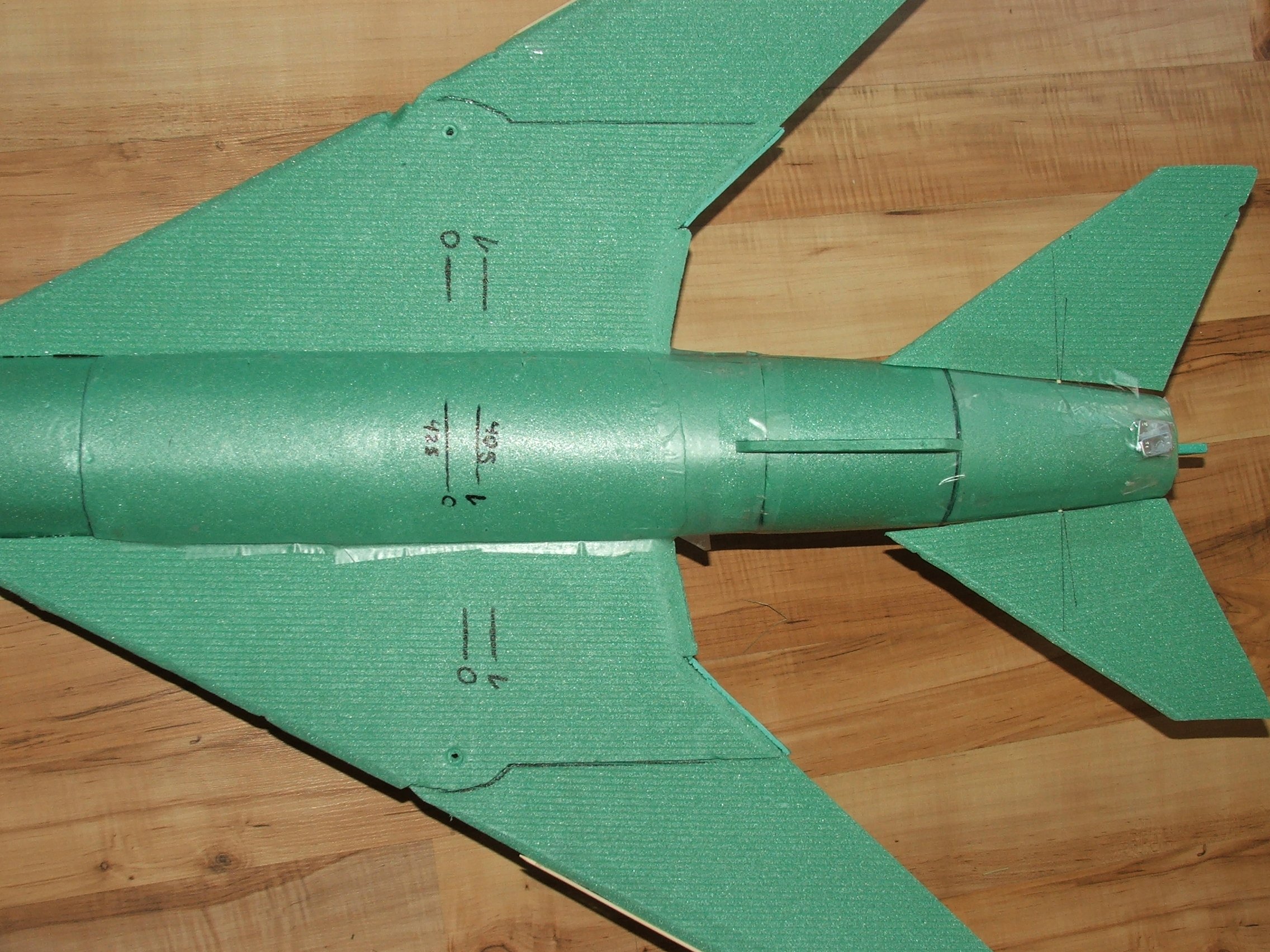

Na stanowisku pomiarowym

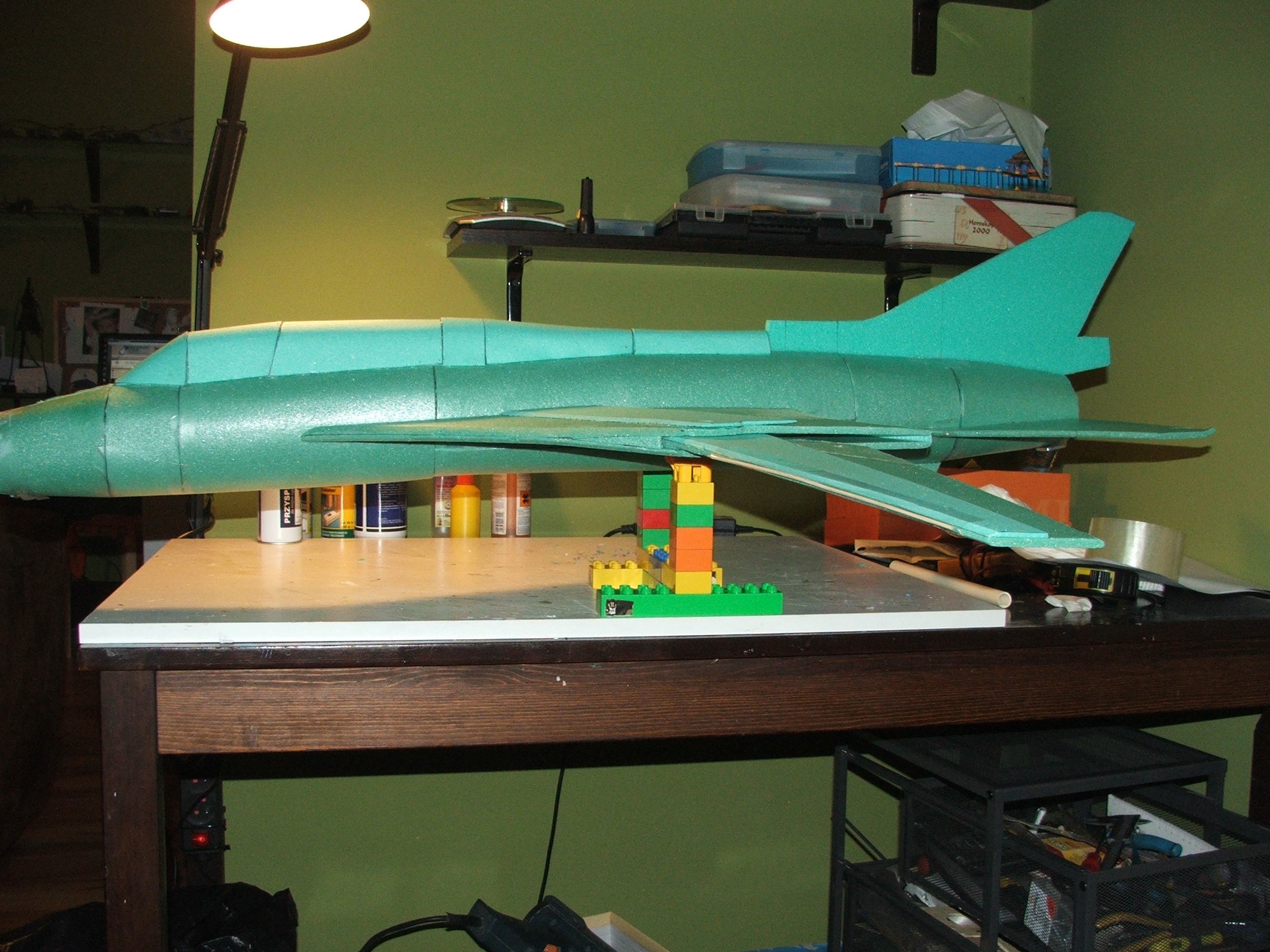

Środek ciężkości dla skrzydeł rozłożonych - 425mm od wylotu
Środek ciężkości dla skrzydeł złożonych - 405mm od wylotu

Doświadczalnie po wielu lotach ustawiłem środek ciężkości na 425mm od wylotu. Tak ustawiony lata bardzo dobrze w obu konfiguracjach skrzydeł.

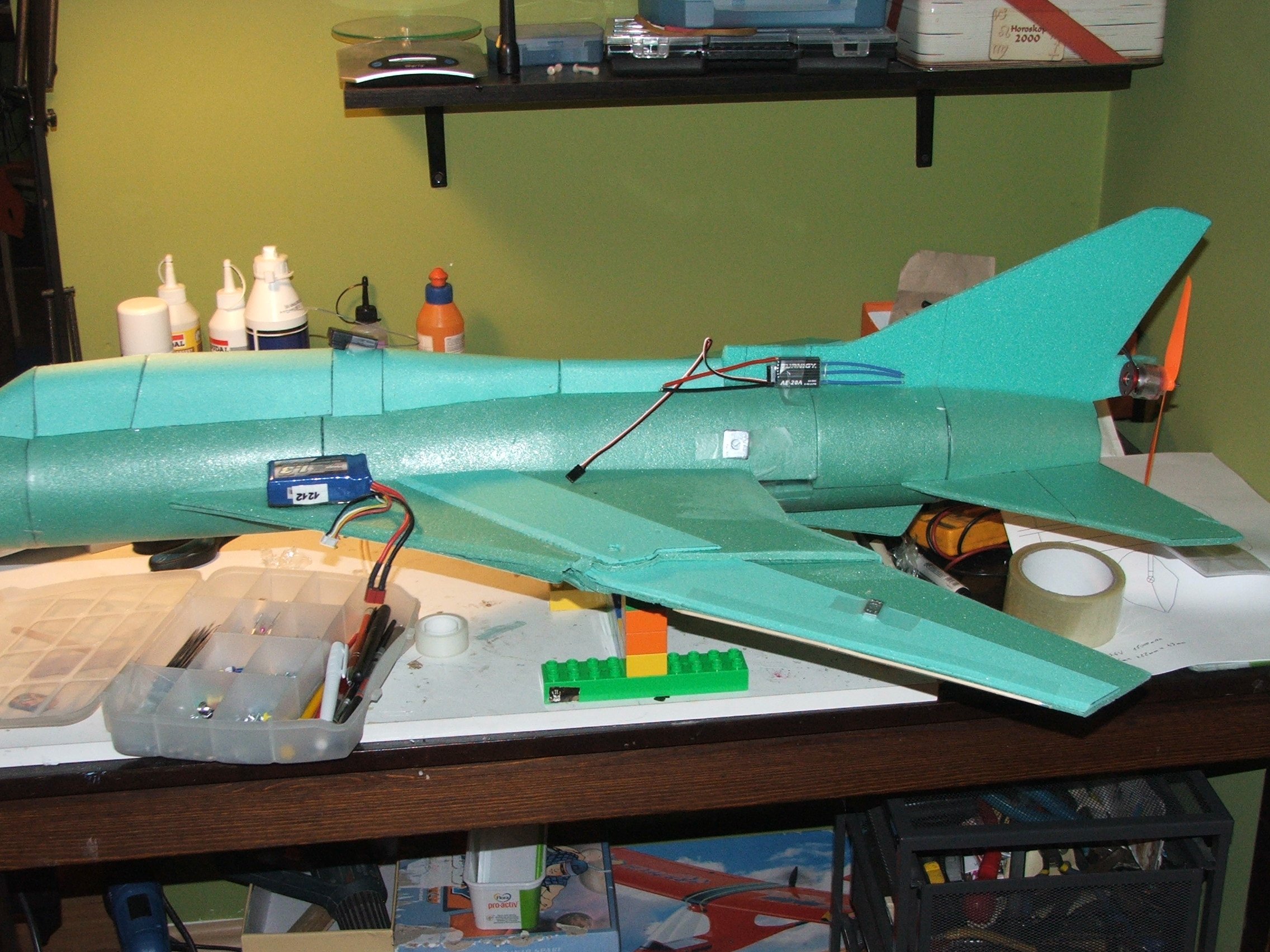

Rozłożyłem tez wyposażenie. Błyszczące ciężarki symulują serwa.
To już postanowione, że będzie śmigiełko. Na EDF jeszcze nie czas.

[przemo]

Dla mnie super czyli zaraz będzie wysyp Su na forum ... i bardzo słusznie bo wygląda super ... ale widzę po ciężarkach na ogonie że silnik chyba powędruje na tył no chyba że jednak jeszcze będzie edf ? wnioskuje po wypowiedzi w tym temacie http://pfmrc.eu/index.php?/topic/26547-dyskusje-o-odkurzaczach/page__pid__417082__st__60#entry417082 pozdrawiam i obserwuje z zaciekawieniem

[robertus]

W międzyczasie edytowałem.

EDF jeszcze poczeka na swoja kolejkę. Co innego kupic gotowca a co innego zaprojektować coś z EDFem.

[Dj.]

W pozycji - skrzydła złożone - środek ciężkości przesuwa się o dwa centymetry do tyłu. Zastanawiam się, czy w modelu o docelowej wadze będzie miało to znaczenie. Może wystarczy wtedy skorygować sterem wysokości, bo w locie ze złożonymi skrzydłami a z SC jak dla rozłożonych nie pikuje ostro w ziemię.



Poszperałem troche w starej dokumentacji, SC w prawdziwym samolocie równiez wędruje, ale korekta odbywa sie tylko wytrymowaniem SW jezeli jest konfiguracja do lotu - bez podwieszen. Jezeli podwieszenia są, wtedy jeszcze dowazenie jest realizowane przepompowaniem paliwa. Dbają o to dwie pompy (kod 1029) o bardzo dużym wydatku. Twoja wersja jako podstawowa powinna latac poprawnie po korekcie tylko SW

Całkiem fajnie lata na "sucho".

[robertus]

Do napędu skrzydła chcę użyc takiego serwa.

http://www.hobbyking...RACT_Servo.html

lub

http://www.hobbyking.com/hobbyking/store/__2__HXT_10kg_Servo_metal_gear_55g_10kg_16sec.html



Mam też taki pomysł aby bezpośrednio na serwa zamontować usterzenie płytowe.

Np takie

http://www.hobbyking...g_10g_0_12.html

[robertus]

Ktoś poradzi z jakiej sklejki wykonać mechanizm skrzydeł? Im cieńsza i sztywniejsza tym lepsza.

http://www.modele.sklep.pl/pl/Katalog/MATERIALY-DO-BUDOWY-MODELI/Sklejki/

[robertus]

Depronu nie ma i nie ma, to pojechałem obcykać napisy eksploatacyjne.

Te większe z pewnością umieszczę na modelu.

[robertus]

Czas się wziąć do roboty.

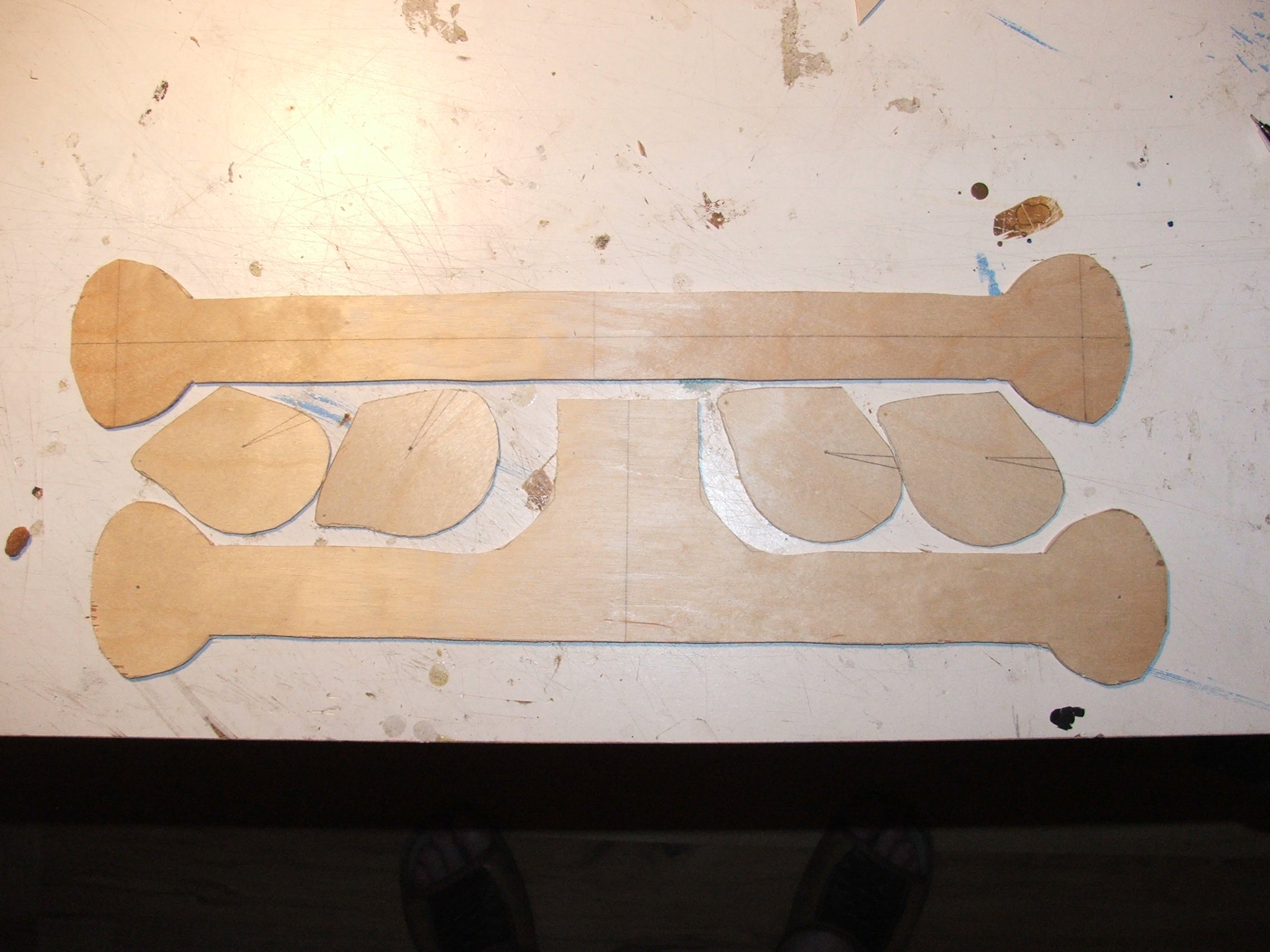

Wyciąłem sklejkowy mechanizm ruchomych skrzydeł.



Waży 75gram. Dużo.

[JacekCichy]

Fajnie idzie Jaka grubość sklejki?

[jaciomp]

To chociaż daj kwadratowe śmigło 4 cale i schowaj w tunelu

[robertus]

Mały postęp

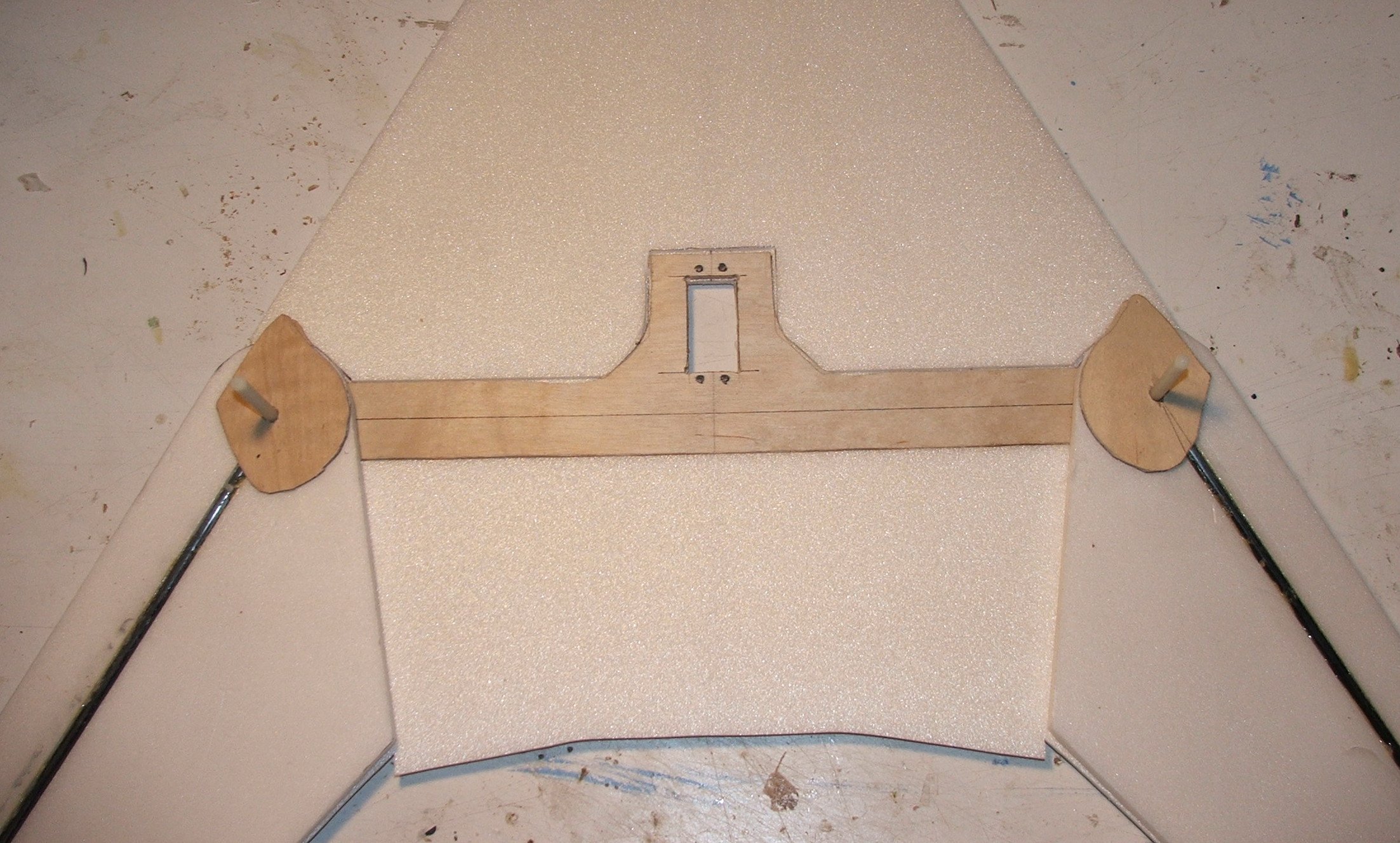

Centropłat jest zrobiony z depronu 2x3mm, tak aby sklejkowe wzmocnienie 2,5mm schowało się piance.

Sklejki na skrzydełkach mają grubość 1,5mm. Wzmocnienie rurką węglową.

Osie obrotu ze śrub nylonowych 6mm



Czy 2 mm drut stalowy będzie dobry na popychacze do skrzydeł?

[przemo]

W moim F-22 na popychacz do sterowanie ciągiem mam drut 1,5 mm więc może spróbuj taki dać sądzę że opory porównywalne będą.

[robertus]

A jaki długi miałeś, u mnie jeden popychacz będzie miał ok 15cm

[przemo]

Ja mam popychacz długości 30 cm fakt wsparty dwoma wspornikami o średnicy 2 mm ale spokojnie wystarczył by jeden.

Teraz przeglądam plany F-14 Shumate i dał pręt na skrzydła 1,5 mm. więc sądzę że wystarczy

[robertus]

Czas na testy działania skrzydła.

Na razie popychacze z patyczków bambusowych. Chciałem dobrać ich długość

[robertus]

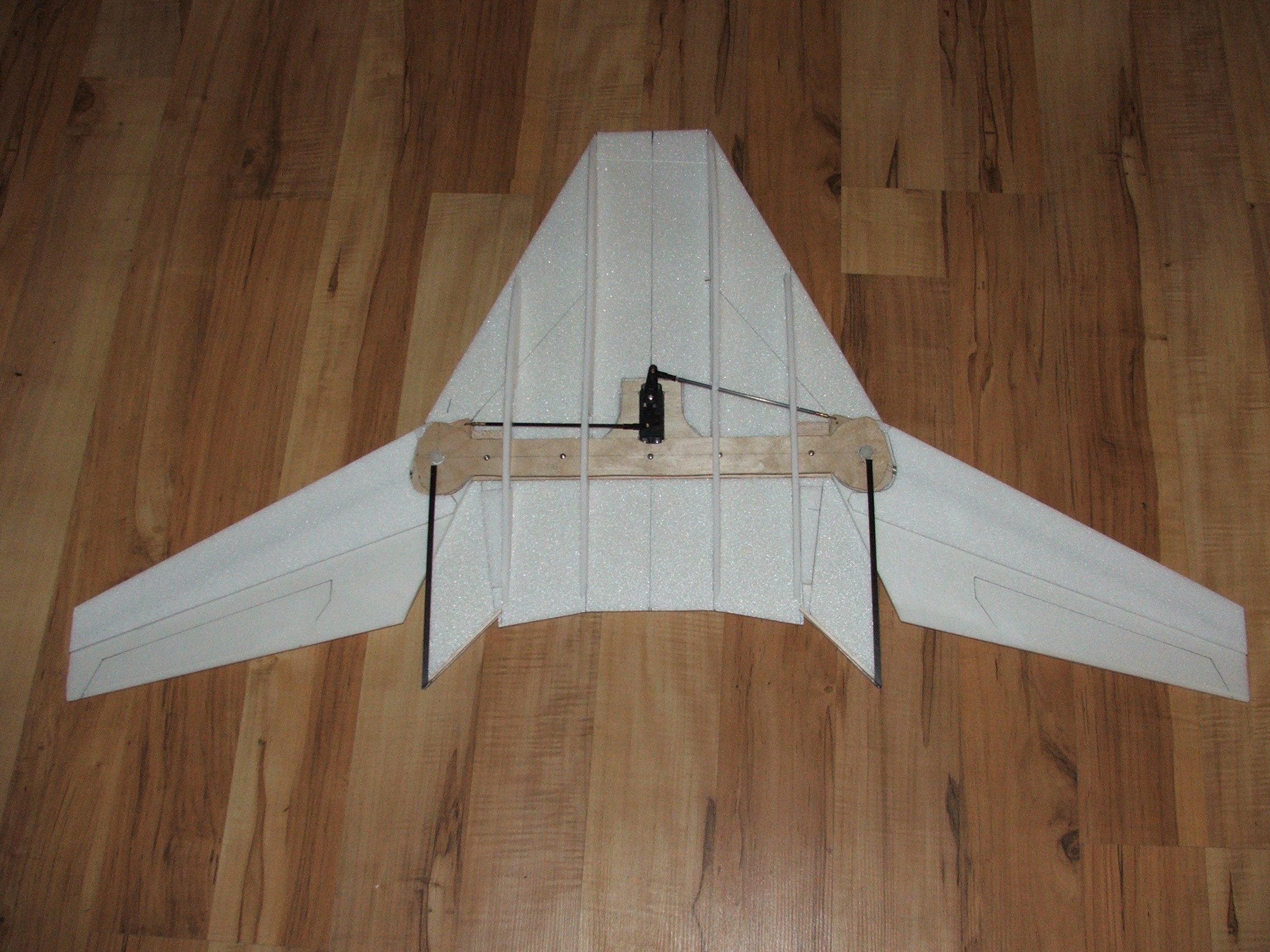

Pomału kończę skrzydło.

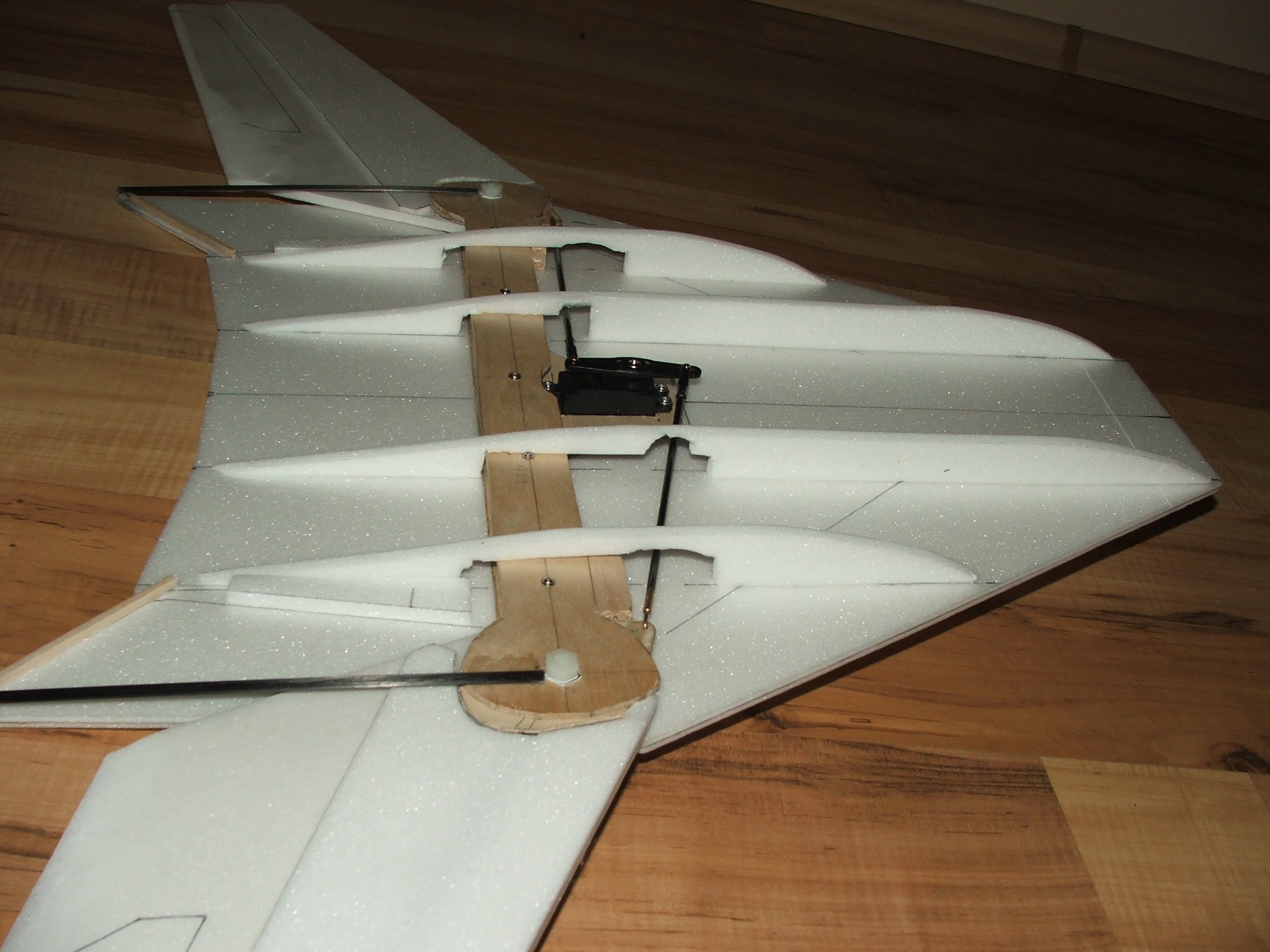

Przed zamknięciem górnym poszyciem









Teraz skrzydło waży 245gram. Jak tak dalej pójdzie to samolot będzie ważył kilogram.

[RAFALR30]

Od studiów poprzez projekt, prototyp do budowy modelu...precyzyjny plan. A jak z napędem będzie - śmigło w ogonie czy jednak EDF? Planujesz podwozie?
