Kompresor domowej roboty tzw "lodówkowiec"

[przemo]

Zachęcony namowami jak również dobrą opinią użytkownika naszego forum Bartek Piękoś postanowiłem zbudować sobie kompresor domowej roboty, który posłuży mi do malowania modeli aerografem jak również do napompowania koła w rowerze czy nawet w samochodzie. Budowa kompresora trwa więc w miarę postępu w budowie będę wklejał kolejne zdjęcia wraz z opisem oczywiście budowę podpatrzyłem pod tym adresem http://pwm.org.pl/pw...m-krok-po-kroku



Dopinam jeszcze taki uproszczony blokowy schemat całego kompresora



Do zbudowania kompresora użyłem tych rzeczy a w zasadzie jeszcze użyje bo budowa trwa









1. agregat z lodówki bądź zamrażarki

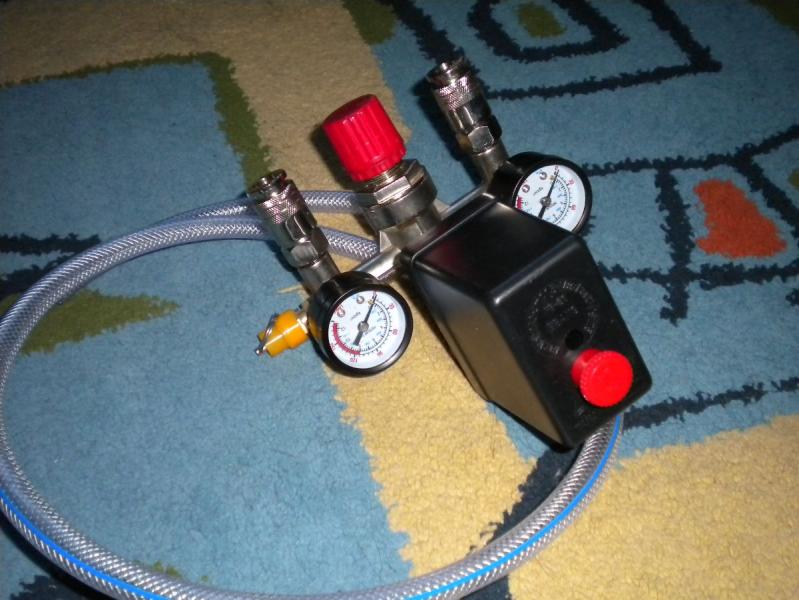

2. presostat, wyłącznik ciśnieniowy do którego podłącza się agregat. Przy osiągnięciu ciśnienia 8 bar wyłączy agregat a gdy ciśnienie spadnie do 6 barów włączy go na nowo. Jest wyposażony w zawór odprężający agregat dla lepszego jego ponownego rozruchu. Ma również wbudowany włącznik, ten czerwony "knefel" na górze obudowy dzięki, któremu w każdej chwili możemy wyłączyć kompresor bez konieczności wypinania wtyczki z gniazdka.



3. jakiś zbiornik np. pusta gaśnica

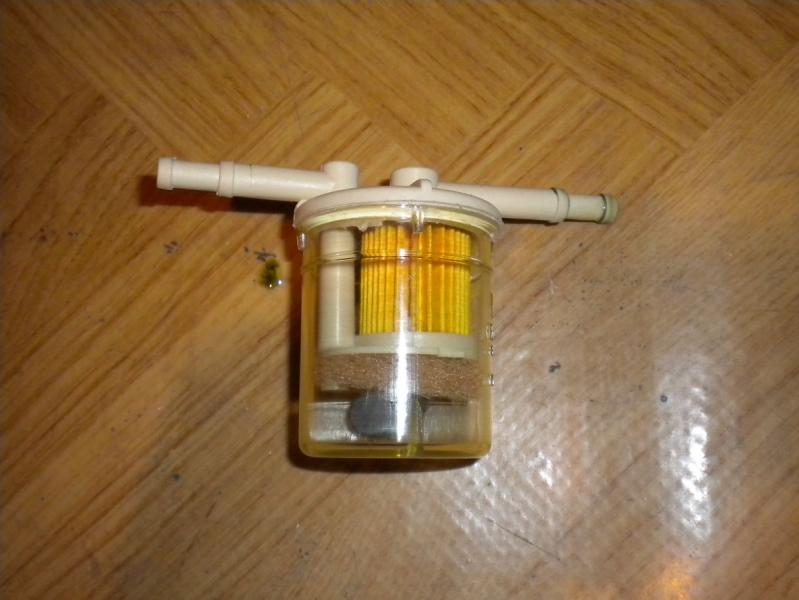

4. filtry przepływowe do paliwa 2 sztuki (ja potrzebuje 3 sztuk a dlaczego to wszystko poniżej)

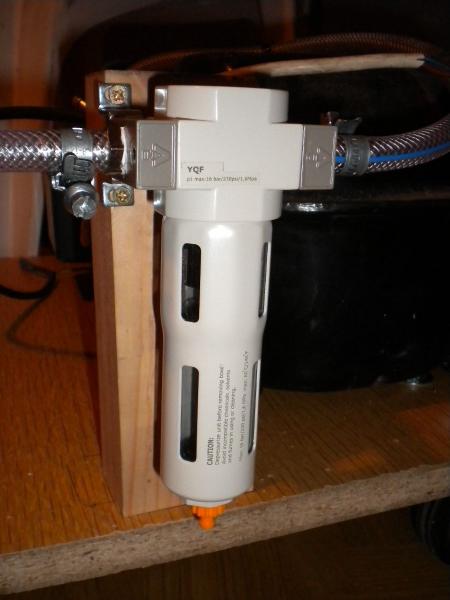

5. odstojnik

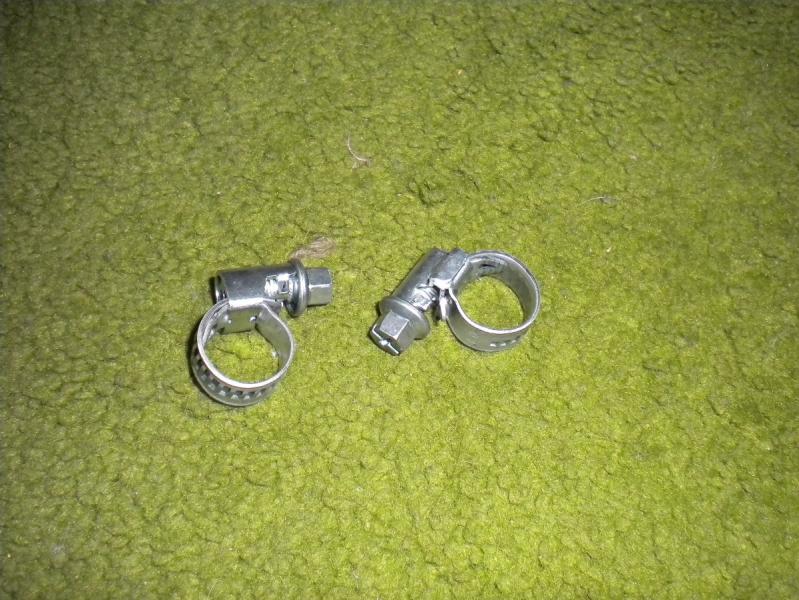

6. opaski zaciskowe metalowe około 10 sztuk

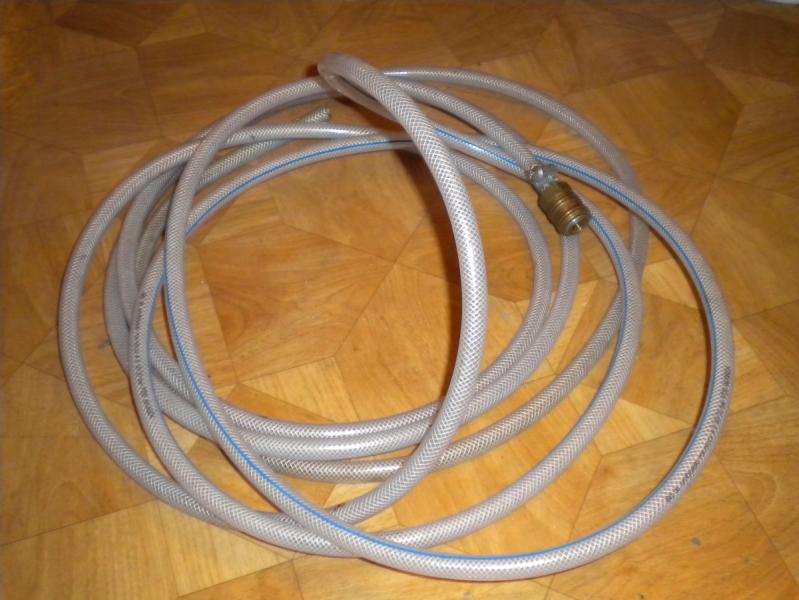

7. wąż giętki zbrojony około 1 do 1.5 m (ja użyłem o średnicy 12 mm)



8. zawór zwrotny trójdzielny, który będzie blokował wypływ powietrza ze zbiornika na agregat jak również umożliwi odprężenie powietrza poprzez presostat na odcinku agregat - zawór zwrotny trójdzielny

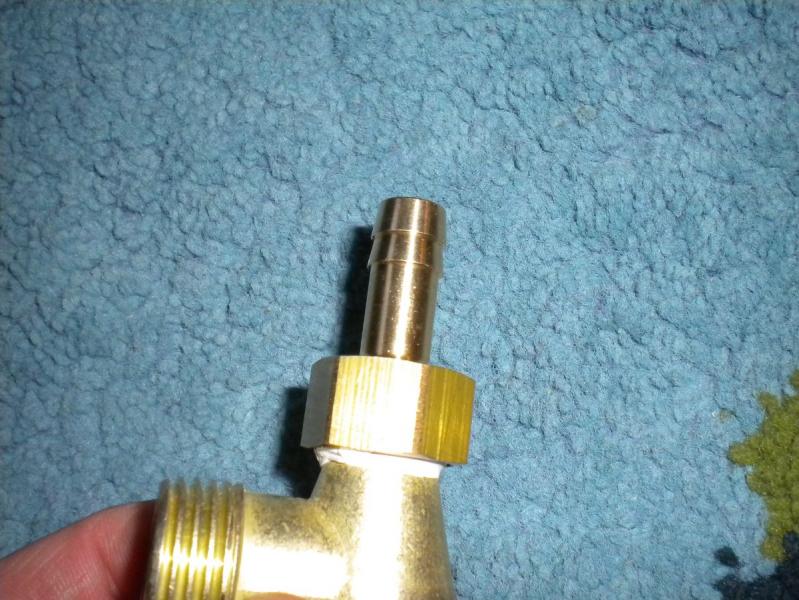

9. taki o to króciec w rozmiarze 3/8" który nakręcamy na taśmie nylonowej na zawór zwrotny trójdzielny w miejscu gdzie przyjdzie wąż od agregatu (sprężarki)



10. płyta meblowa, wiórowa itp która posłuży nam jak podstawa całej konstrukcji

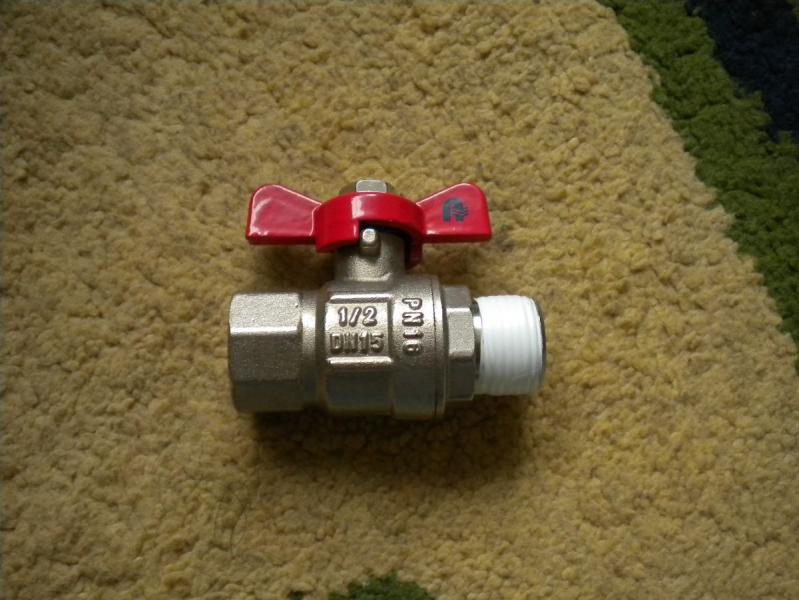

11. Zawór kulowy 1/2" który będzie przykręcony do zbiornika w spodniej jego części i dzięki niemu będzie można w razie czego spuścić bezproblemowo wodę ze zbiornika.

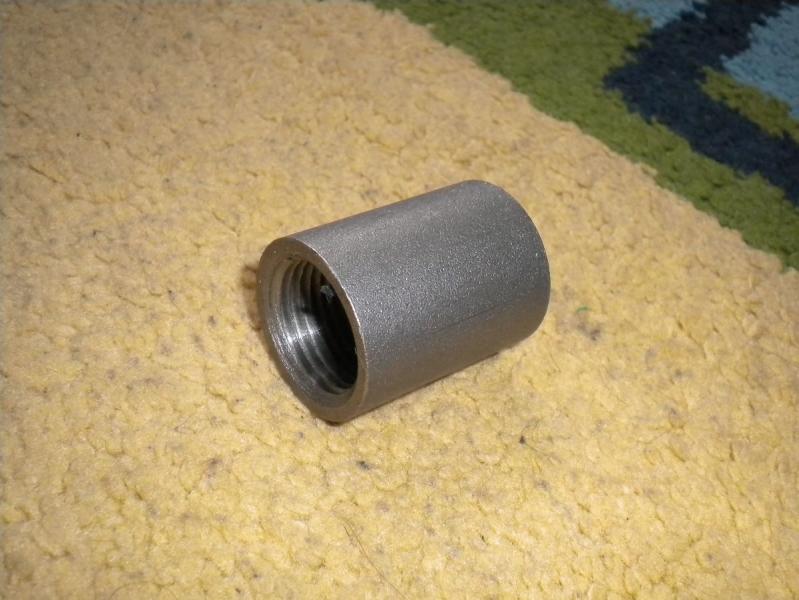

12. Mufki do spawania. Do kupienia w sklepie wod-kan. W moim przypadku potrzebowałem 3 mufek w tym 2 sztuki na 1/2 cala i jednej calowej. Mufki 1/2 cala posłużą do przykręcenia presostatu i zaworu spustowego wody ze zbiornika. Co do trzeciej mufki calowej to musiałem kupić taką celowo ponieważ fabryczny otwór w gaśnicy miał taką średnicę więc trzeba było coś dopasować. Następnie w calową mufkę wkręcę przejściówkę z 1 cala na 1/2 cala a potem do zbiornika przykręcę nasz zawór zwrotny trójdzielny.


13. taśma teflonowa


14. koła wózkowe które kupiłem w markecie budowlanym


15. przewód elektryczny z zarobioną wtyczką.


Z racji że miałem wcześniej w garażu pompkę zbudowana z dwóch takich agregatów do pompowania kół w samochodzie czy w rowerze postanowiłem wykorzystać dwa agregaty, co z pewnością zwiększy wydajność kompresora.

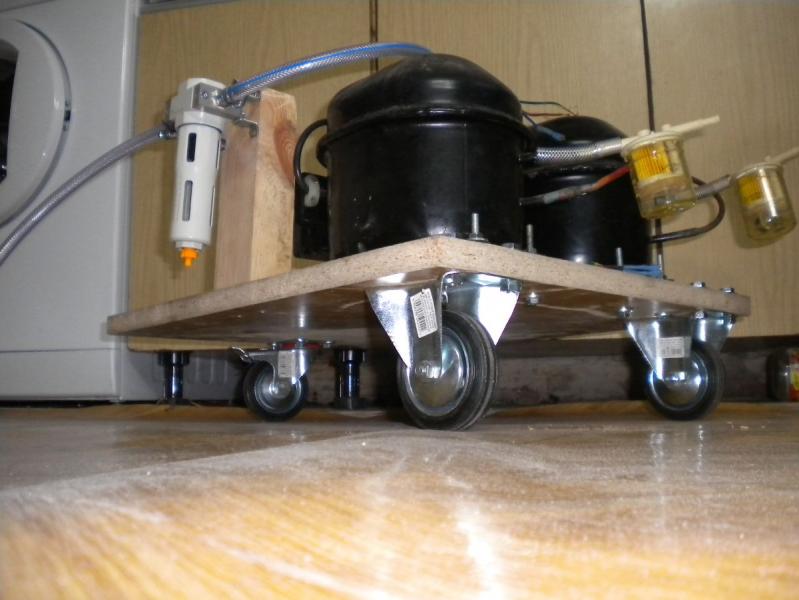

Zacząłem od przygotowania płyty meblowej o wymiarach 45x60 cm, do której przykręciłem koła zakupione w markecie budowlanym (cena około 9 PLN za sztukę) dwa tylne nieruchome a przednie skrętne. Postanowiłem kompresor zrobić na kołach żeby uprościć sobie transport między moją modelarnią a garażem.

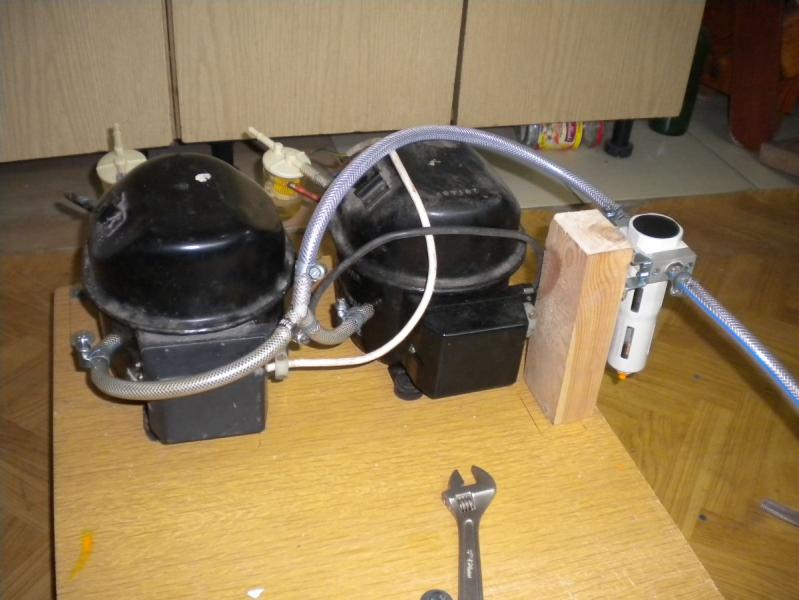

Do płyty przykręciłem dwa agregaty.

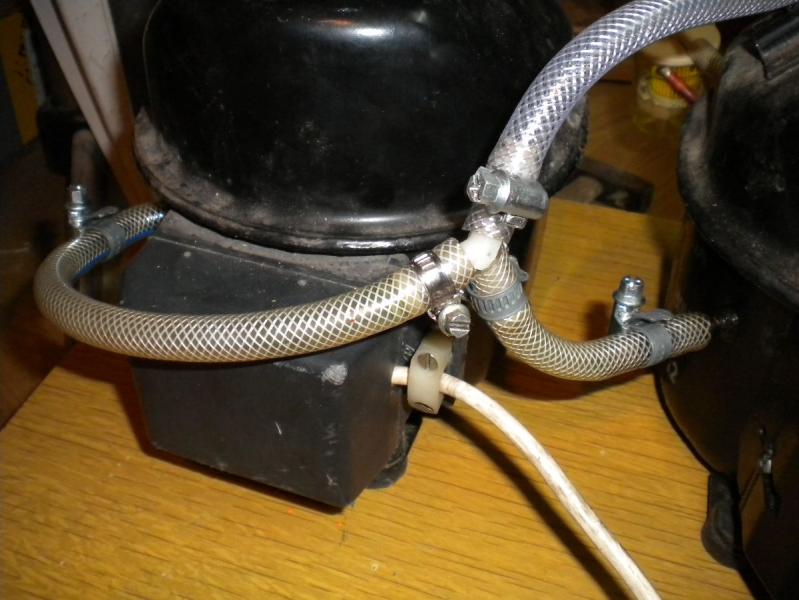

Na ich wyloty naciągnąłem wąż zbrojony giętki, który potem zabezpieczyłem na końcach opaską zaciskową metalową, następnie dwa końce węży połączyłem trójnikiem.

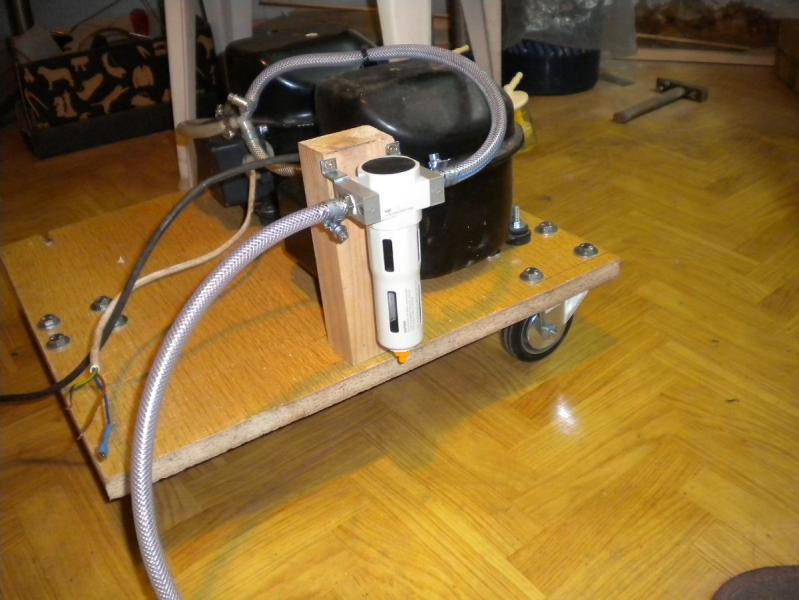

Wąż idący od trójnika podłączyłem do odstojnika, a od odstojnika wąż pójdzie prosto do zawory zwrotnego trójdzielnego, który zostanie wkręcony do zbiornika.

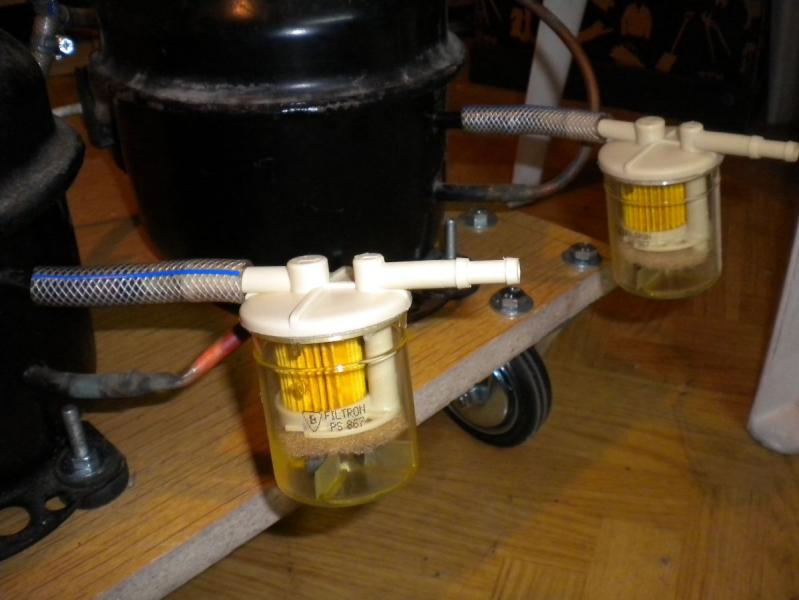

Na końcówki agregatów, które zasysają powietrza założyłem filtry przepływowe do paliwa

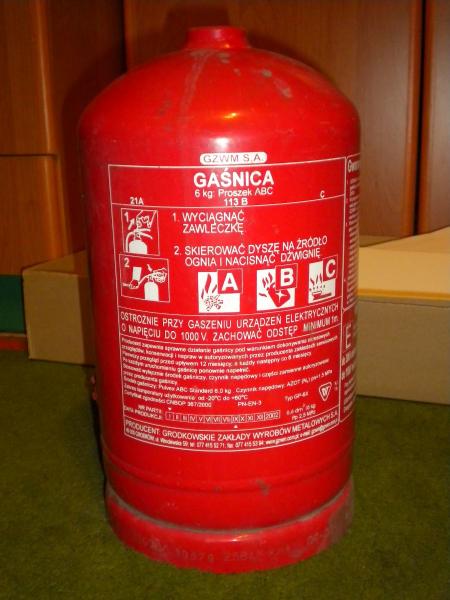

Do zbiornika, za który posłuży mi stara gaśnica proszkowa 6 kg zostaną dospawane trzy mufki, ale o tym dopiero jak zbiornik wróci od spawacza w przyszłym tygodniu



CDN ...

[robroy67]

hmmm....hurtowo będzisz malował?? .po qnia Ci dwa agregaty ??

[robertus]

He he, właśnie o to samo miałem zapytać.

Poza tym zapowiada się świetnie opracowany tutorial.

[przemo]

Wcześniej miałem podłączone dwa agregaty z sobą jak pompkę w garażu żeby w miarę szybko napompować koło samochodowe czy rowerowe. Przy jednym agregacie szło to dość topornie ale za to przy dwóch koło było napompowane w momencie. Ogólnie wykorzystam dwa bo jeden by mi się tylko pod nogami krzątał w warsztacie a tak to będzie jeździł na wózku z drugim a przy okazji zwiększy wydajność urządzenia

[robroy67]

szkoda prądu,przy jednym kompresorku nie wykorzystasz jego wydajniści nawet w 50% .

[przemo]

może i masz rację ale kompresor nie będzie służył tylko do malowania modeli ale też do pracy koło domu o ile podoła a w razie czego zawsze będzie można odłączyć jeden z nich bez zbędnej ingerencji w resztę konstrukcji

[robroy67]

A chyba,że tak . Zrób dużo zdjęć z dokładnym opisem i może modek podepnie temat,na pewno sie przyda HOW TO

[przemo]

Dzięki postaram się jak najbardziej mogę z dokładnym opisem

[jerzyl]

Witaam

kumpel ma dwa agregaty pompujące butle 35l, o ile dwa dają rade szybko nabić do 7at to jeden już się potwornie męczy. Ja mam podobne ustrojstwo zrobione z pojedynczego agregatu pompującego butlę 10l ( na alledrogo można dość tanio kupić praktycznie cały zestaw dentystyczny bez agregatu )

U mnie występuje problem z samym agregatem, silnik odłącza uzwojenie rozruchowe termikiem- efekt, nie załączy się kompresor zaraz po wyłączeniu tylko jak wystygnie silnik. Kompresor jak dla mnie do wymiany

pozdrawiam Jurek

[RomanJ4]

Tu też fajny kompresorek z miedzianą instalacją http://www.elektroda.pl/rtvforum/viewtopic.php?p=11111081#11111081





[przemo]

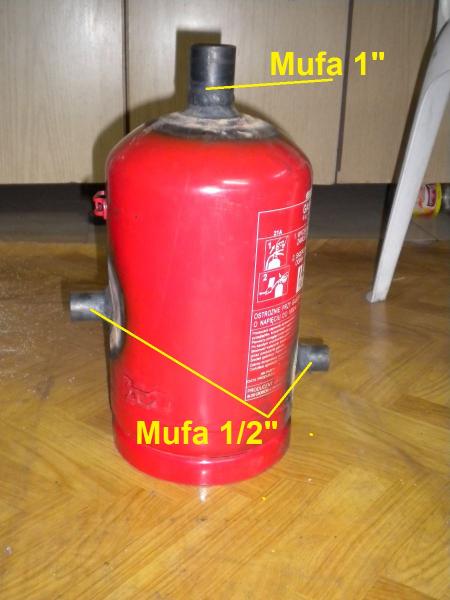

Dzisiaj odebrałem zbiornik ze spawania Do zbiornika zostały dospawane 3 mufy, w tym 2 mufy w rozmiarze 1/2" i 1 mufa w rozmiarze 1". Gaśnica miała oryginalnie tylko jeden otwór fabryczny o średnicy 1" więc stąd taka duża mufa.



W mufy 1/2" zostanie wkręcony presostat i zawór kulowy, który będzie pełnił funkcję spustową wody ze zbiornika. Natomiast w mufę 1" zostanie wkręcona przejściówka z 1" na 1/2" a potem w nią zawór zwrotny trójdzielny.

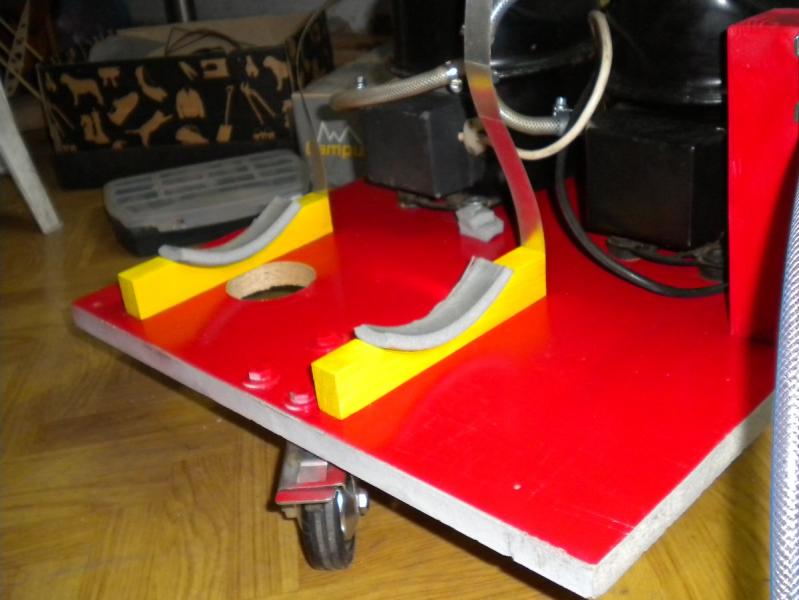

Płyta nośna całego kompresora zyskała troszeczkę nowy "look". Dodatkowo dokręciłem kawałki kantówki sosnowej z wyprofilowaniem na zbiornik a w samej płycie wyciąłem otwór na zawór spustowy wody ze zbiornika

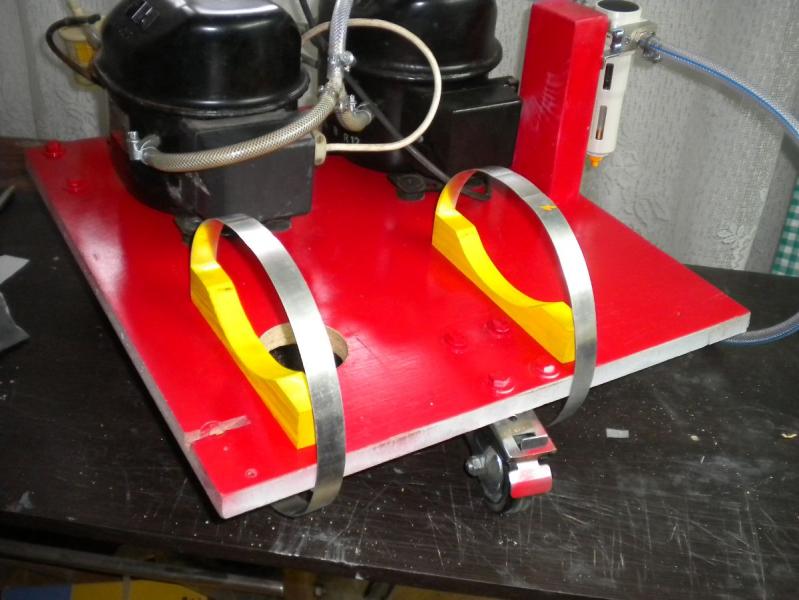

Na kawałki sosnowej kantówki dokleiłem kawałek gąbki do ocieplania rur centralnego ogrzewania, będzie to stanowić dobre podłożę dla zbiornika. W domu znalazłem pasek cienkiej blachy szerokości około 2 cm, którym przymocuje zbiornik do płyty kompresora.

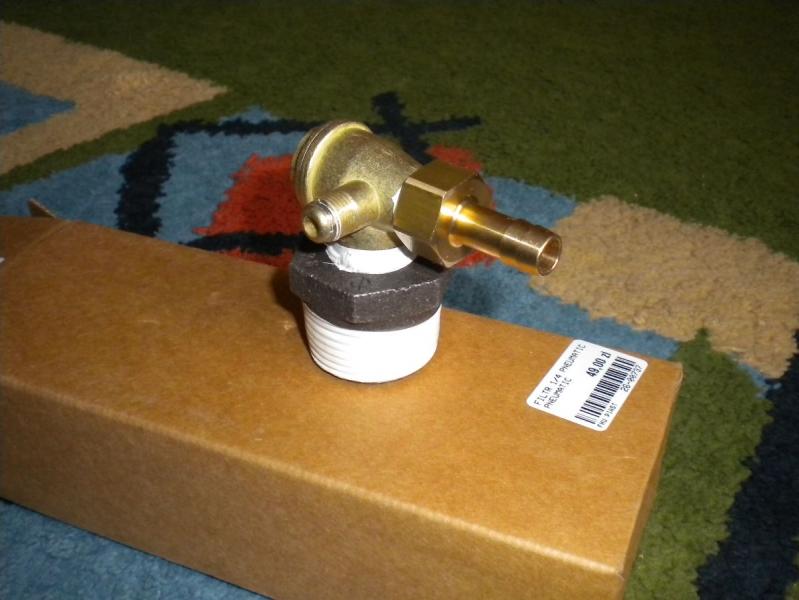

Przygotowany zawór zwrotny trójdzielny do wkręcenia w zbiornik.

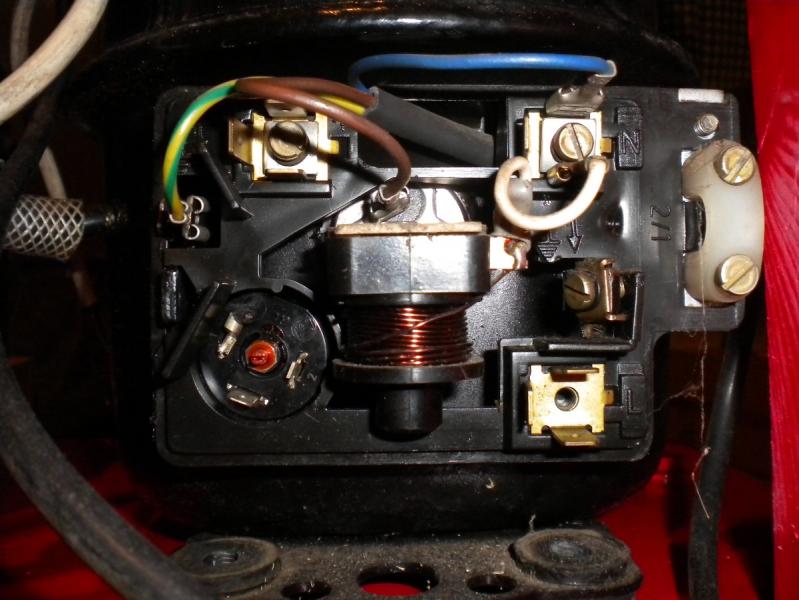

Co do samego agregatu to jest on wyposażony w termostat. Kłopot z nim jest taki że jak jest zimno to agregat nie odpali i będzie trzeba poczekać aż nabierze troszeczkę temperatury, ale ten problem da się obejść ... wystarczy tylko ominąć termostat i agregat będzie nam się załączał za każdym razem nie zależnie od temperatury. Tutaj wybaczcie bo tą czynność robiłem około 3 lata temu jak powstawał pompka garażowa wspomniana wyżej i za bardzo nie pamiętam jak to zrobiłem ale zamieszczam zdjęcie jak wygląda podłączenie agregatu sądzę że sytuacja jest tutaj przejrzysta





Zbiornik idzie do malowania więc niebawem CDN ...

[Masło]

Mam nadzieję Przemku, że nie obrazisz się jak zamieszczę tu zdjęcie mojego kompresorka. Jest pionowy, dużo miejsca można w ten sposób zaoszczędzić.

[przemo]

Oczywiście że się nie obraże byle by był "homemade" i z agregatu urządzenia chłodzącego a widze że jest więc jak najbardziej może być

[bart07]

Mam pytanie, czy można podłączyć "odwrotnie", tzn czy agregat może robić próżnię?

[Wojtek Sz]

Mam pytanie, czy można podłączyć "odwrotnie", tzn czy agregat może robić próżnię?

Podepnij rurkę na sprężarce na "wlot" i masz pompę podciśnieniową.

[bart07]

Tego się domyślam, w końcu pracowała w obiegu zamkniętym, ale jak ze sprawnością? Czy wystarczy do laminowania w worku?

[Wojtek Sz]

Tego się domyślam, w końcu pracowała w obiegu zamkniętym, ale jak ze sprawnością? Czy wystarczy do laminowania w worku?



Przeczytaj te tematy Maszynka próżniowa z agregatu od lodówki , Kompozytowe skrzydła z worka próżniowego i Budowa pompy z agregatu z lodówki.

[bart07]

Dziękuję, już czytam.

[przemo]

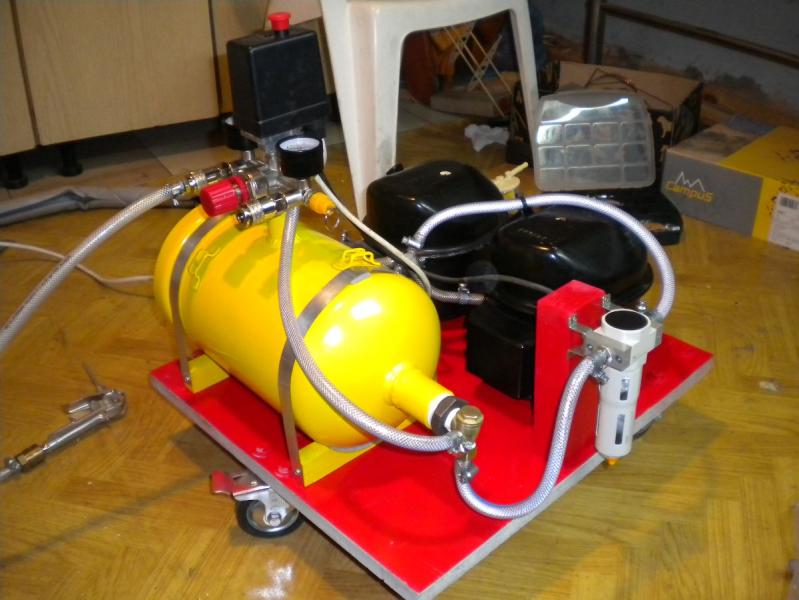

Kompresor skończony

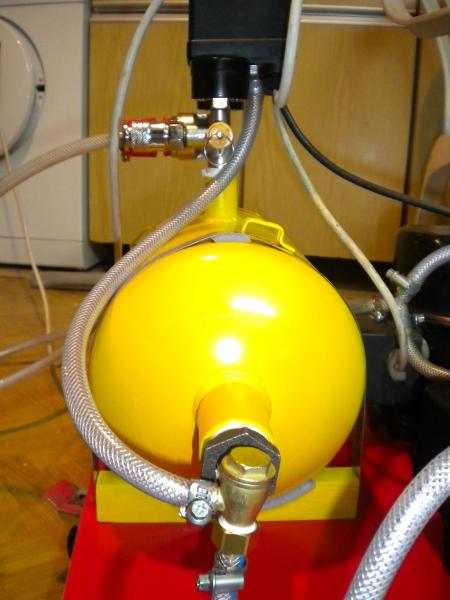

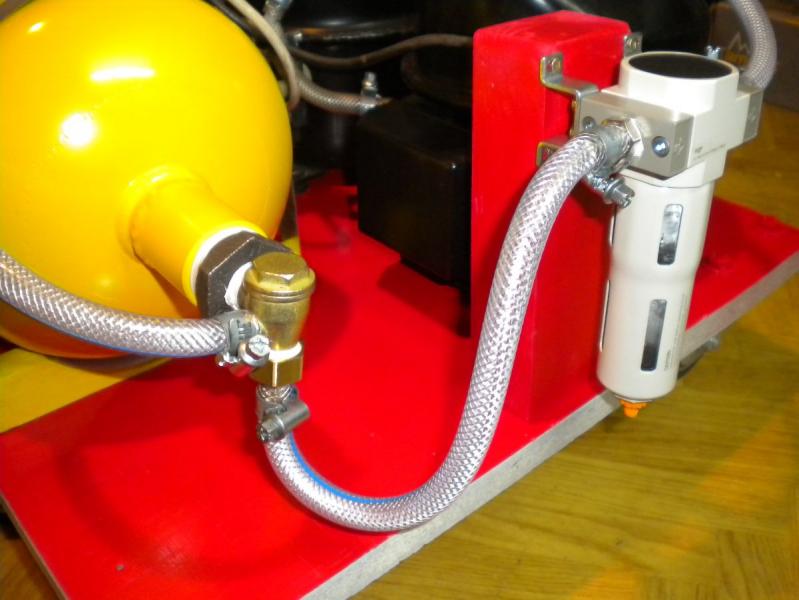

Zbiornik pomalowany ... dalsze podłączenie reszty jest banalne. Czyli od odstojnika podłączamy wąż prosto do zbiornika po przez zawór zwrotny.



trzecie wyjście najmniejsze zaworu zwrotnego podłączamy wężem do zaworu rozruchowego w presostacie

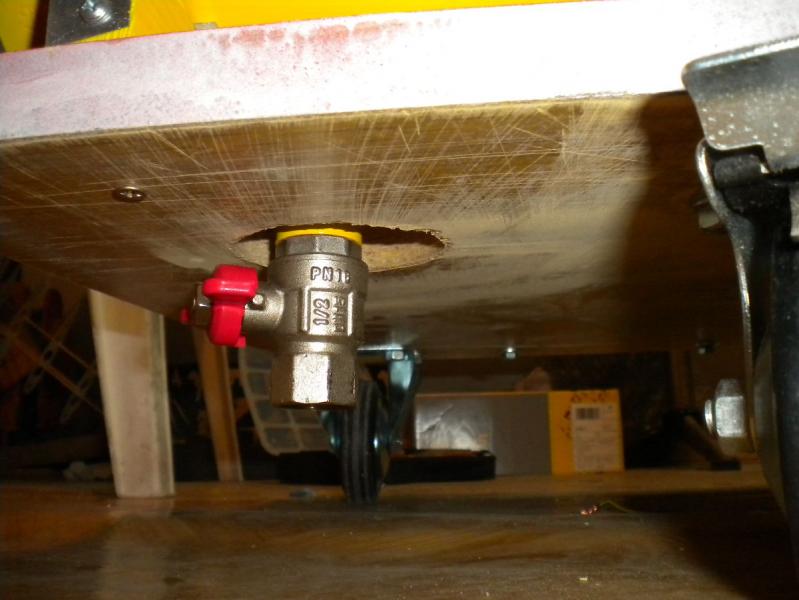

od spodu zbiornika został wkręcony zawór spustowy do wytrącającej się wody w zbiorniku



i w zasadzie zostaje podłączyć elektrykę i w tym celu ściągamy plastikową obudowę presostatu i podłączamy do niego agregat i przewód z zarobioną wtyczką. Tutaj nie ma co zdjęć wklejać bo pomylić się raczej nie idzie ... o ile ja sobie dałem z tym radę to da każdy

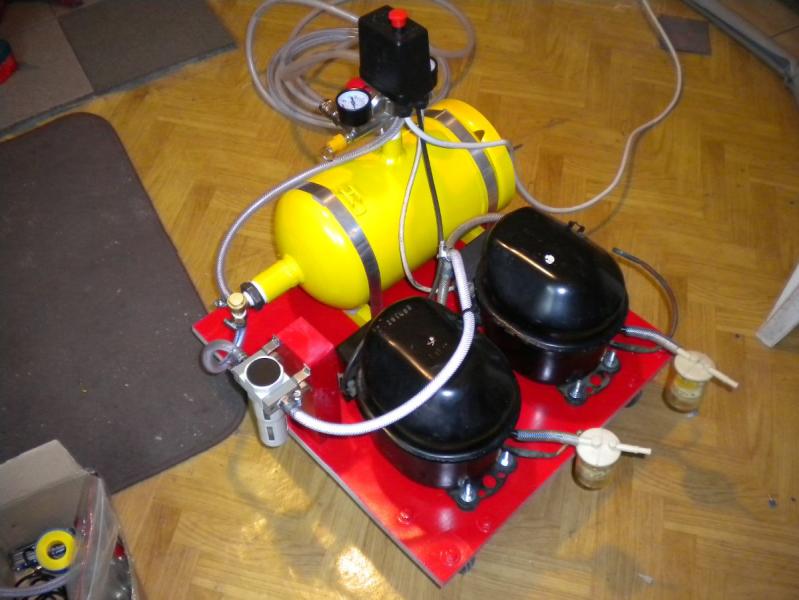

a tak wygląda mój kompresor w całości







Po paru ładowaniach testowych zbiornika już widać osadzającą się parę wodną na ściance odstojnika, czyli zakup takiego ustrojstwa jest wskazany

Teraz troszeczkę danych a raczej moich prowizorycznych obliczeń

Wyliczyłem że butla ma pojemność 8 litrów co przy ciśnieniu 8 bar daje nam 64 litry powietrza. Czas napełniania zbiornika od zera zajmuje agregatom jakieś 2 minuty i parę sekund czyli można obliczyć że wydajność to jakieś 30 l/min. Ogólnie jestem bardzo zadowolony z tegoż tworu

[robertus]

Podaj jeszcze wymiary i wagę.

Parę uwag jeśli można. Odstojnik wstawiłbym od wewnętrznej strony tego słupka. Teraz jest narażony na uszkodzenia .Filtry na wejściach agregatów również bym przymocował w obrębie płyty. Kanty w płycie podłogowej bym zaokrąglił. Butle bym podwyższył aby zawór był dostępny od góry a w dół wypuścił rurkę gumową. Jakiś uchwyt do przetaczania, podnoszenia. To takie rady co są eksploatacji i ergonomiczności.

Nie kiwa Ci się urządzenie z uwagi na jedno koło po jednej stronie/
