jak Feniks z popiołów ZLIN 50L


Rekomendowane odpowiedzi

  • 2 tygodnie później...

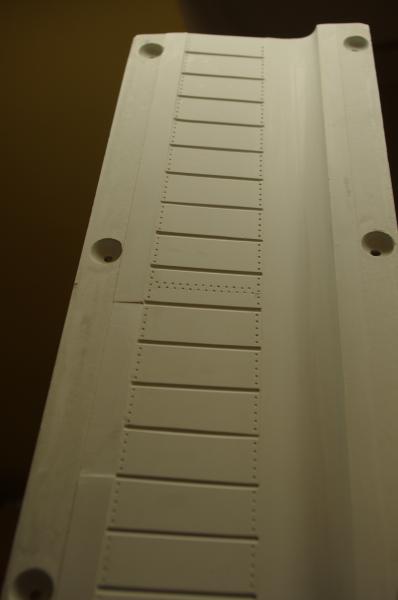

No i widzisz? można zrobić wklęsłe nity?  można... :)

Ato wszystko przez Mietka. On mnie do tych nitów namówił.

Ten, to jest dopiero masochista- na miarę Mistrza Świata!!!

I żeby Broń Boże żadnym dremelkiem, tylko ręcznie w imaku zegarmistrzowskim.Podzielniczka itd.

Ech... Z Mietkiem, to słowo ,,doskonałe wykonanie'' nie istnieje. Zawsze jest coś do poprawienia:)

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

budowę skrzydła rozpocząłem nietypowo, bo od lotki.O rozdzielaczach do formy już pisałem wcześniej.

Pierwszą warstwą jest podkład.


Za pomocą noża krążkowego, oraz szablonu przyciąłem formatki z tkaniny szklanej:


Wszystkie materiały potrzebne do laminowania gotowe: od góry przekładka Herex 1,5 mm następnie tkaniy 48, 33 G / m2

 tkanina delaminaż


Odnośnik do komentarza
Udostępnij na innych stronach

pierwsza próba nitowania. Żywica+wypełniacz( mikrobalon)



zewnętrzna warstwa  tkanina 48g/m2



przekladka + tkanina 33 g/m2


do uszczelnienia rękawa użyłem akrylu budowlanego



Pompa próżniowa podłączona


Druga połówka również ukończona


Pompa włączona na ok 5 godzin.

Odnośnik do komentarza
Udostępnij na innych stronach

Oś obrotu lotki jest trochę przesunięta i dla tego zawiasy będą zrobione podobnie jak w prawdziwym Zlinie. Żebro z dźwignią napędu lotki, będzie wklejone w miejscu wzmocnienia węglem. Wcześniej na krawędzi natarcia będzie wyciete miejsce na zawias lotki. Tak jest w oryginale. Zakończenia lotki będą wklejone razem z łożyskami .Pozwoli to na utrzymanie dokładnej osi obrotu.

Przy okazji pokażę  co wyszło z formy:
Widoczne wycięcie pod środkowy zawias.Lotka w poprzednim wykonaniu ważyła troszeczkę więcej.


Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 tygodnie później...

Trymer lotki  został wykonany z laminatu


1warstwa foremki= tkanina 48 g/m2 . wypełnienie mikrobalon



zawiasy wykonałem z drutu.... 0.6 mm


Poszycie zewnętrzne lotki gotowe.  W dalszej fazie budowy dojdą jeszcze żebra końcowe z osiami obrotu.


Na dzisiaj to wszystko, jutro biorę się za budowę skrzydla.
