SE 5a z modelesuchocki.pl, rekreacyjna pół-makieta

[TeBe]

Piotrze, koniecznie z operatorem

[Viper]

Ty jesteś ciekaw, a mnie to czeka

Eeee, tam, wierzę w Ciebie

Dasz radę.

A jak będziesz chciał pokazać w locie to z przyjemnością wpadnę i udokumentuję fotkami i filmami.

[Pioterek]

Piotrze, koniecznie z operatorem





Będą filmy jak obiecałem, ale jeszcze do oblotu trochę pracy trzeba włożyć  w "pierdułki" ale istotne i  przyjemnie się już je robi.

[mavo]

Wspaniała robota, gratuluję. Zyczę dużo pozytywnych emocji przy oblocie !

[M.Ch.]

Piotrze,



śledziłem i dalej obserwuję Twoją relację. Dołączam się do gratulacji - fachowa, piękna robota!

Model naprawdę duuuuży. Fajnie, bo jak wszyscy twierdzą duże lata lepiej i stabilniej.

Powodzenia przy oblocie i cierpliwości w oczekiwaniu na dogodną pogodę.

[Pioterek]

Piotrze,



śledziłem i dalej obserwuję Twoją relację. Dołączam się do gratulacji - fachowa, piękna robota!

Model naprawdę duuuuży. Fajnie, bo jak wszyscy twierdzą duże lata lepiej i stabilniej.

Powodzenia przy oblocie i cierpliwości w oczekiwaniu na dogodną pogodę.





Dziękuję za ocenę i życzenia - na razie oswajam się z "czymś dużym" co zapanowało w moim pokoju.



Oblot nowego modelu to takie emocje, że potem pamięta się je przez resztę życia. Szczególnie dobrze pamiętam pierwsze loty Wicherka, Prząśniczki, PZL P.24 - bo to były wyjątkowe modele - zrobione własnoręcznie.

Wspaniała robota, gratuluję. Zyczę dużo pozytywnych emocji przy oblocie !



Dzięki za ocenę, taki nowiutki i błyszczący że tylko na półkę, aż szkoda w powietrze - żartuję oczywiście, ma latać i to dobrze.

[pacek]

gratuluję i zazdroszczę, bo masz prawie gotowy model, a ja cały czas w krzakach, ale na swoje usprawiedliwienie dodam, że moja nowa miłość ma na imię K-750 i jest moim rówieśnikiem. O modelach oczywiście nie zapominam, ale tak to jest z zabawkami, że nowe na jakiś czas wypierają stare, a potem też są stare i wszystko wraca do normy

[Pioterek]

gratuluję i zazdroszczę, bo masz prawie gotowy model, a ja cały czas w krzakach, ale na swoje usprawiedliwienie dodam, że moja nowa miłość ma na imię K-750 i jest moim rówieśnikiem. O modelach oczywiście nie zapominam, ale tak to jest z zabawkami, że nowe na jakiś czas wypierają stare, a potem też są stare i wszystko wraca do normy



K-750 to to ?, coś małe skrzydła, pewnie nielot   żartuję oczywiście - to b. fajne hobby







U mnie z modelami jest podobnie,  oczywiście nowy bawi najbardziej, ale po roku staje się równy wszystkim pozostałym - a tak po cichu mówiąc, bardzo lubię co jakiś czas przypomnieć sobie o Wicherku - mam dla niego jakiś taki sentyment

Poważyłem dzisiaj skrzydła i wyszło mi tak:



Para skrzydeł (górne i dolne) z rurką węglową - 0,95 kg

Rozpórki skrzydeł i popychacze - 0,15 kg



Więc skrzydła ważą w sumie 2,05 kg  z serwami, kablami i rozpórkami

[gregory]

Piotr GRATULACJE !!! faktycznie kolos znając Twój pokój modelarski to jak tam stoi w całej okazałości SE 5 to miejsca zostało tam niewiele.

Piekna maszyna już się nie mogę doczekać jak stanie na morawie naszego lotniska i się wzbije w powietrze i bedę mógł ją filmować

[Pioterek]

Piotr GRATULACJE !!! faktycznie kolos znając Twój pokój modelarski to jak tam stoi w całej okazałości SE 5 to miejsca zostało tam niewiele.

Piekna maszyna już się nie mogę doczekać jak stanie na morawie naszego lotniska i się wzbije w powietrze i bedę mógł ją filmować

Tak, Grzesiu liczę na Twoje filmy, robisz to naprawdę dobrze. Bardzo często można wrzucać Twoje filmy na YT zupełnie bez montażu.

[Pioterek]

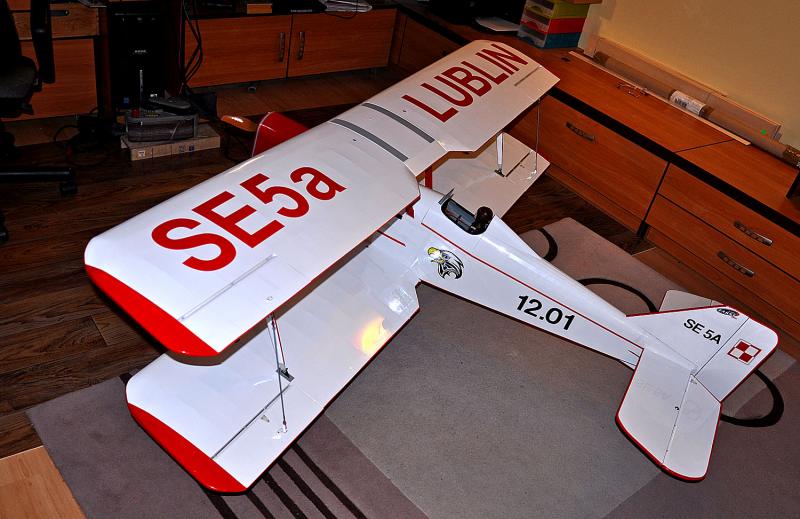

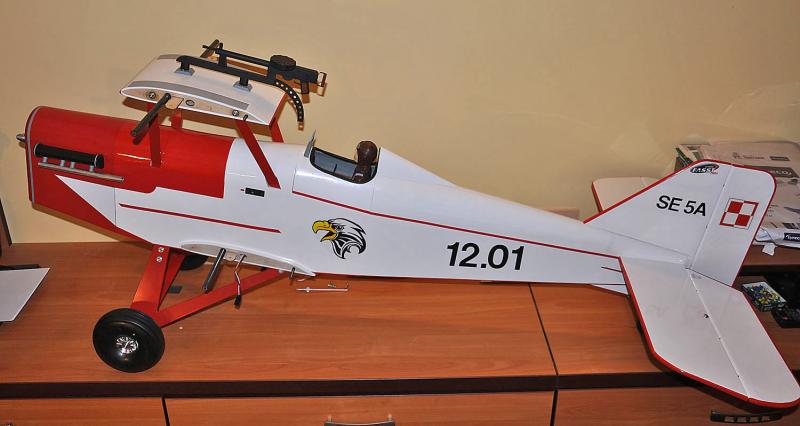

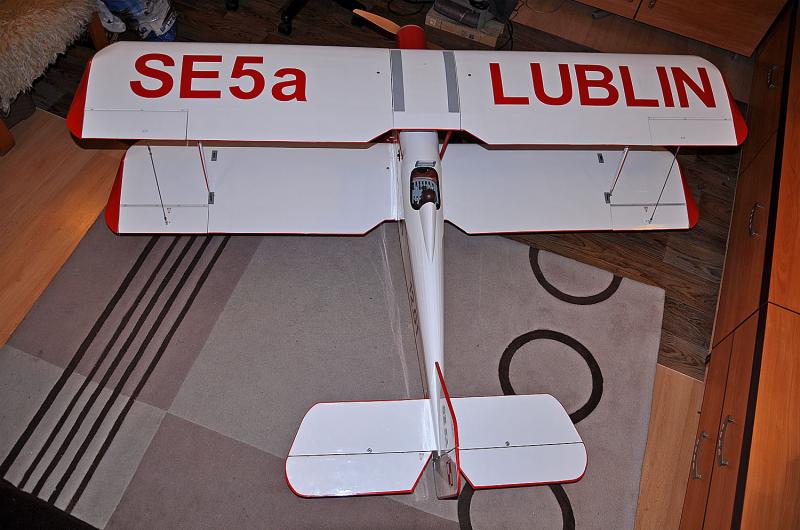

Przybyło na modelu trochę ozdób. Ze względu na bliskość aparatu od obiektu (mały pokój) proporcje modelu są niestety zaburzone. Następne  zdjęcia całego modelu będą robione z większej odległości. A na razie jest jak jest.





[Pioterek]

Karabin górny:



Jak wiadomo dzięki uprzejmości Marka (Mavo) otrzymałem w prezencie górny karabin do mojego modelu. Bardzo ładnie wykonany, lekki 23g - jeszcze raz dziękuję Marku.



Chciałem aby ten karabin można było łatwo montować i demontować a w dodatku, żeby przy mocniejszym szarpnięciu mógł się sam "wyluzować". Wybór padł więc na magnesy neodymowe. Trzeba było więc wykonać słupki i podstawy z zamkami i magnesami.

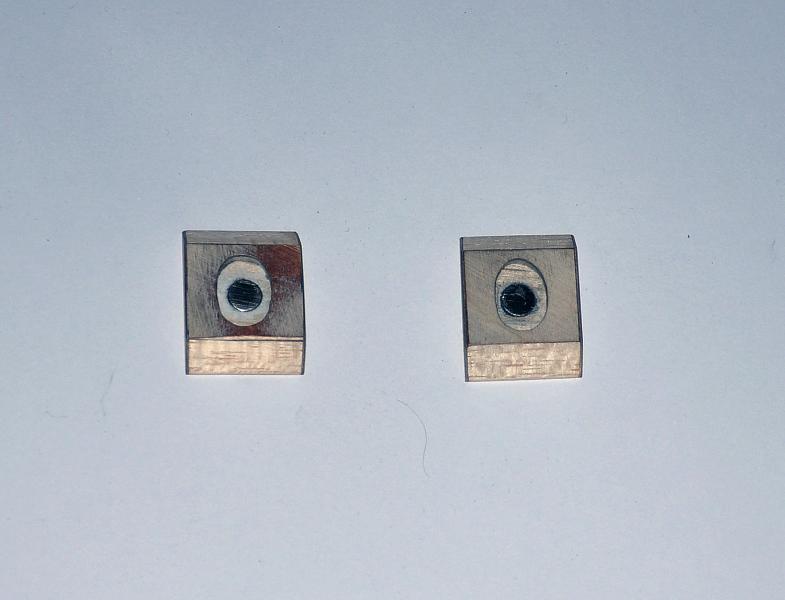

podstawy karabinu mocowane na skrzydle - balsa oklejona sklejką

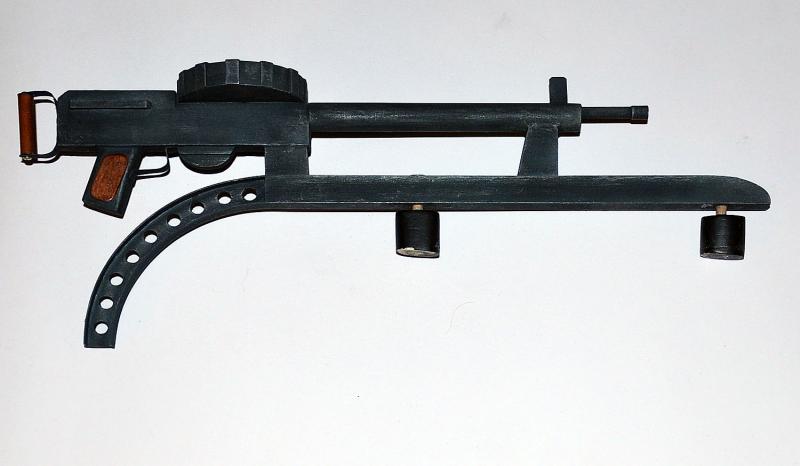

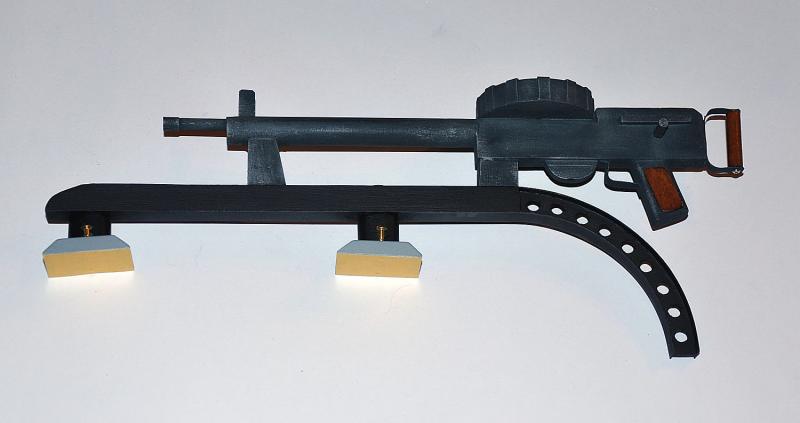

karabin z dorobionymi słupkami (tak było nawet w oryginale)





zestaw przygotowany do montażu na baldachimie - montaż na taśmie samoprzylepnej i dwóch wkrętach na każdą podstawę

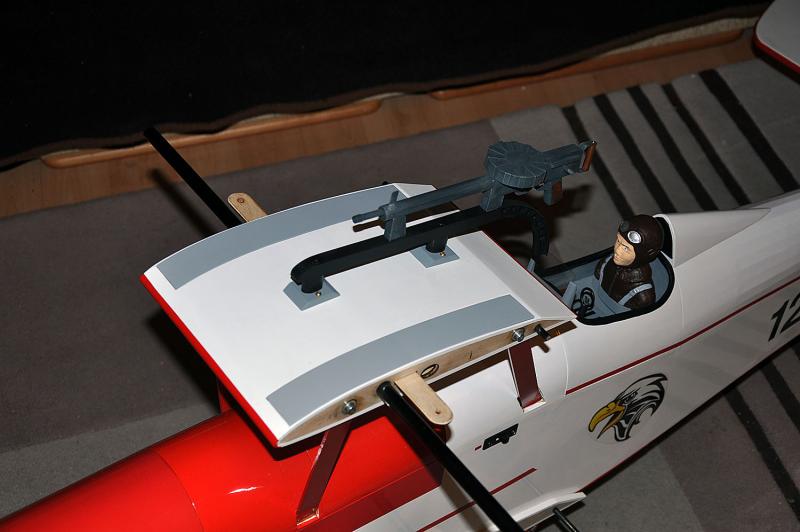

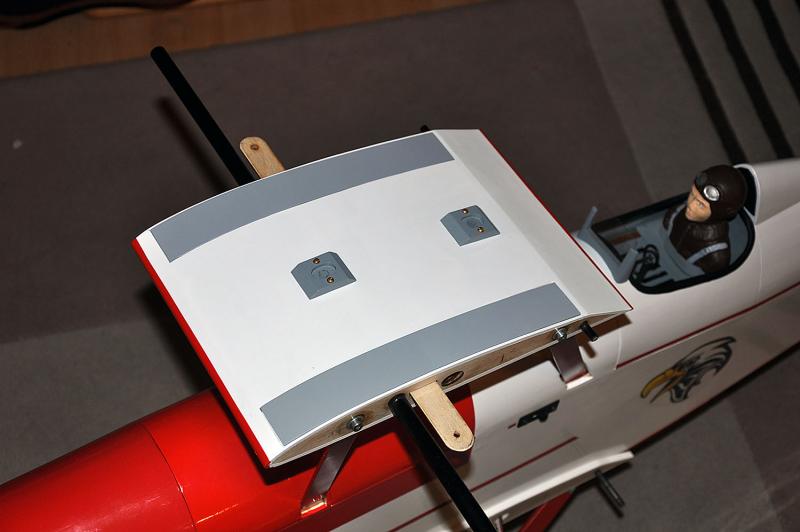

Podstawy zamocowane na baldachimie

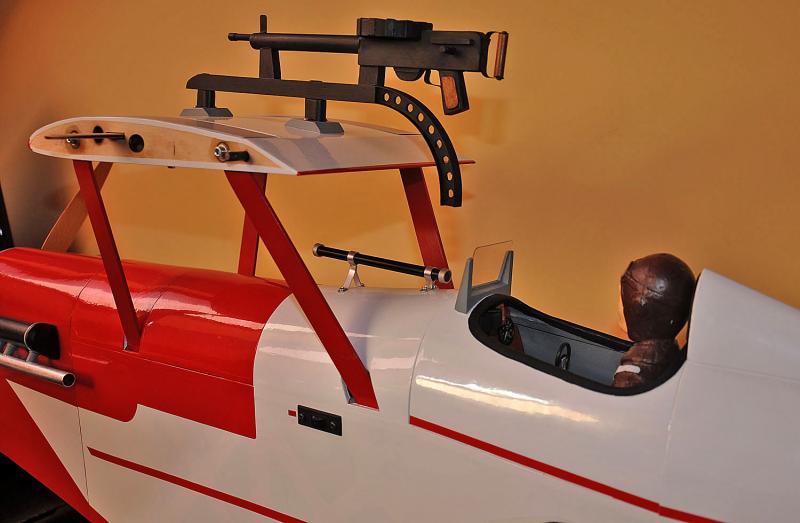

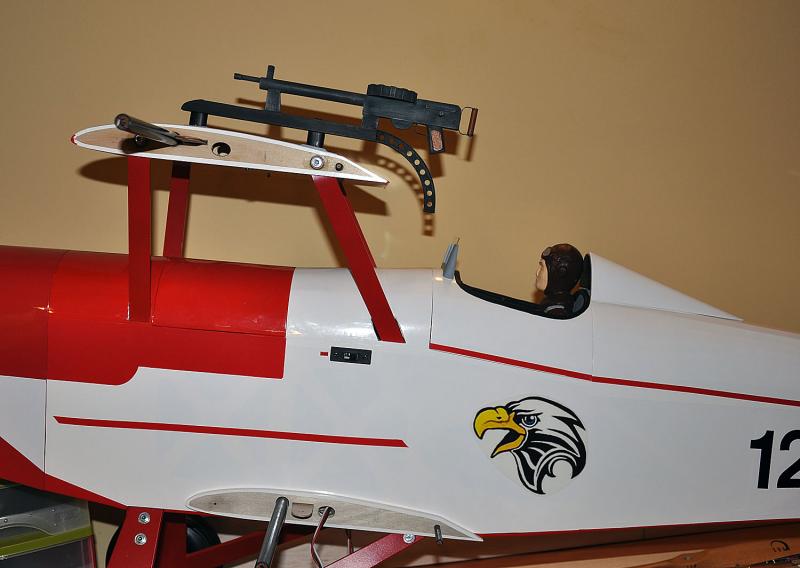

i karabin na modelu





[Pioterek]

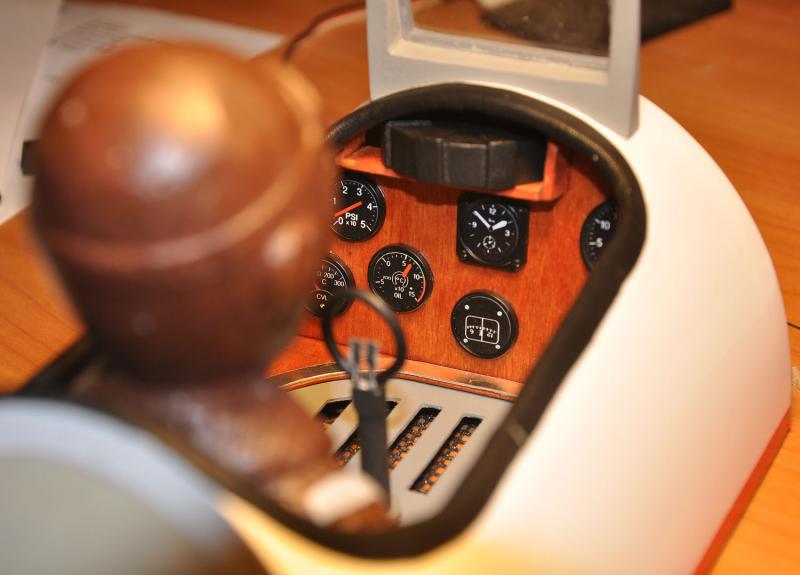

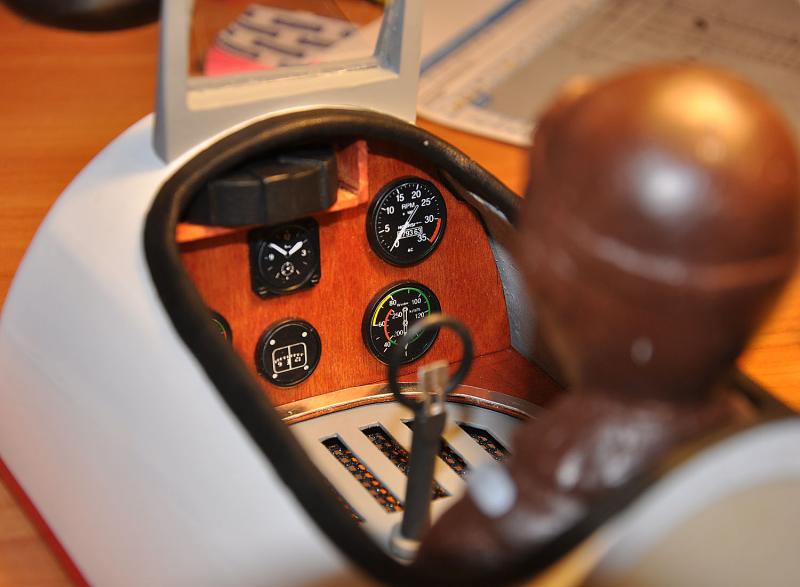

Wyposażenie kabiny:



Ponieważ mój model nie jest makietą postanowiłem skorzystać z gotowych zegarów oferowanych przez Grupnera 1:4. Nie są to zegary w pełni odpowiadające epoce (raczej II WW i później) ale użyłem ich.



Układ i funkcje zegarów starałem się zachować zgodnie z oryginałem.  Dodatkowo doszedł zegar czasu ponieważ oryginał SE 5  posiadał dużą efektowną busolę (wygląda jak  jakaś zmniejszona wersja od statków morskich),  która zajmowała całą centralną część kokpitu a ja miałem małą współczesną busolę więc uzupełniłem puste miejsce zegarem.







Kabina ma ażurowaną podłogę, ponieważ jest to część wentylacji wnętrza modelu.



Pozostała mi jeszcze atrapa silnika i do oblotu tyle starczy.

[Pioterek]

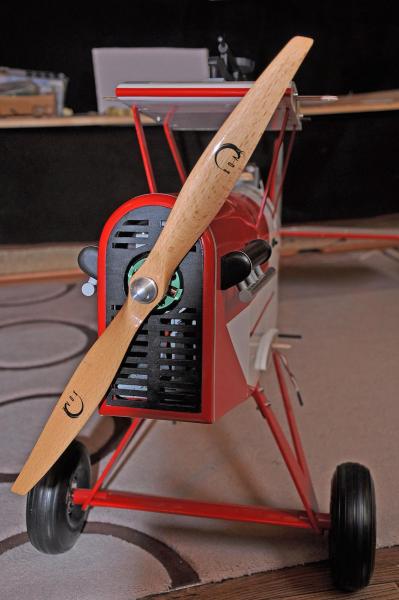

Maska silnika widlastego

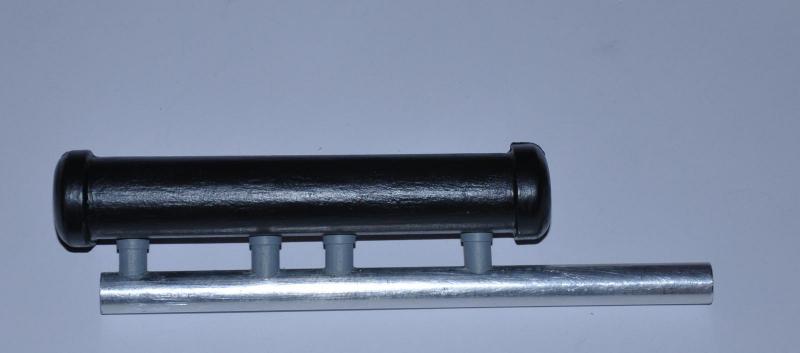

Zabrałem się dzisiaj za wykonanie atrap głowicy zaworowej i rur wydechowych silnika mojego SE 5a

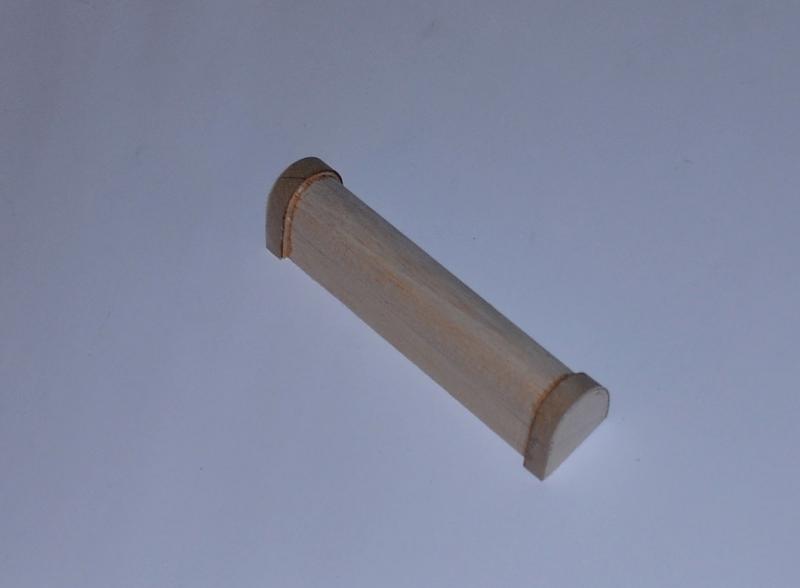

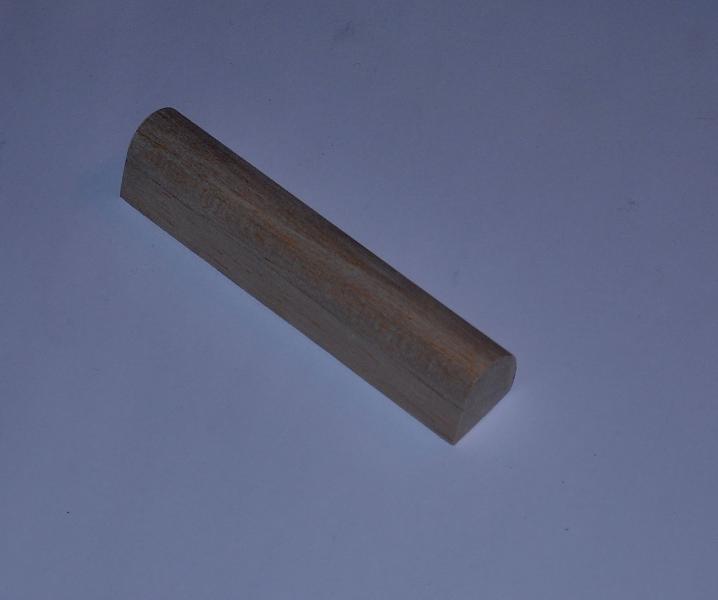

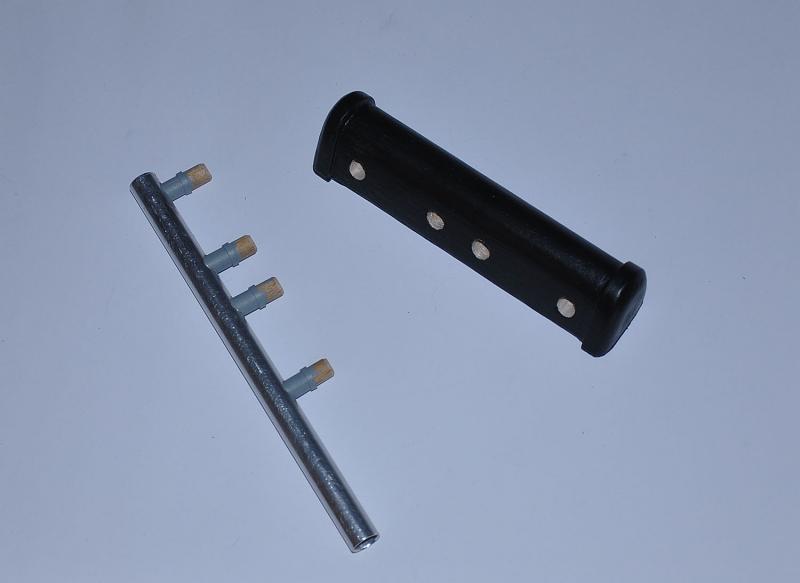

Całość wykonałem z klocka balsowego, rurki aluminiowej i wałków z drewna bukowego. Kolejne fazy budowy:









[Pioterek]

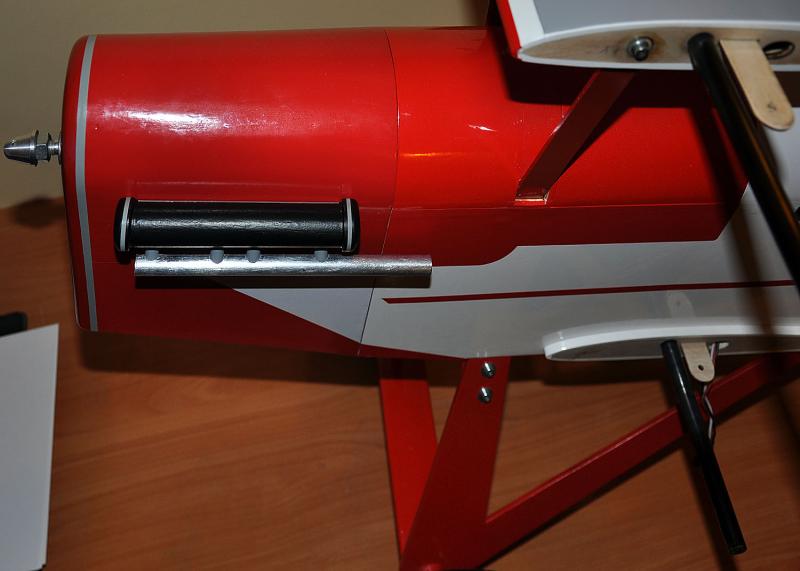

Głowice zamontowane na modelu





[Pioterek]

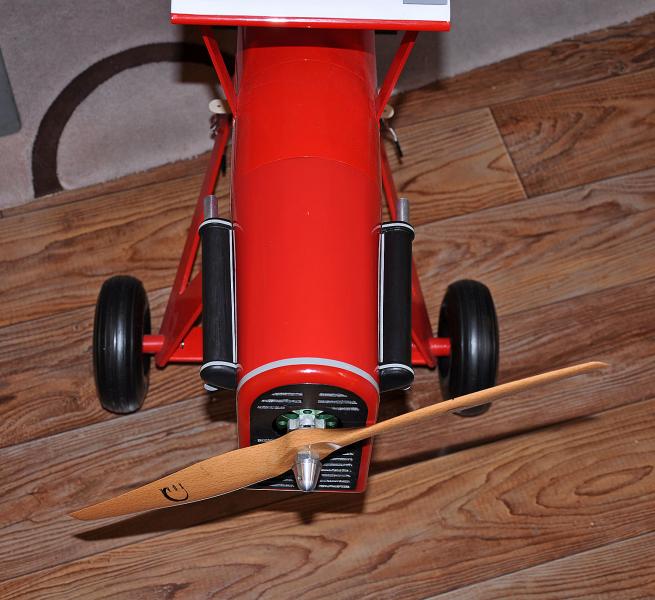

I druga strona





[Pioterek]

Przymiarka do celownika karabinu górnego





[Pioterek]

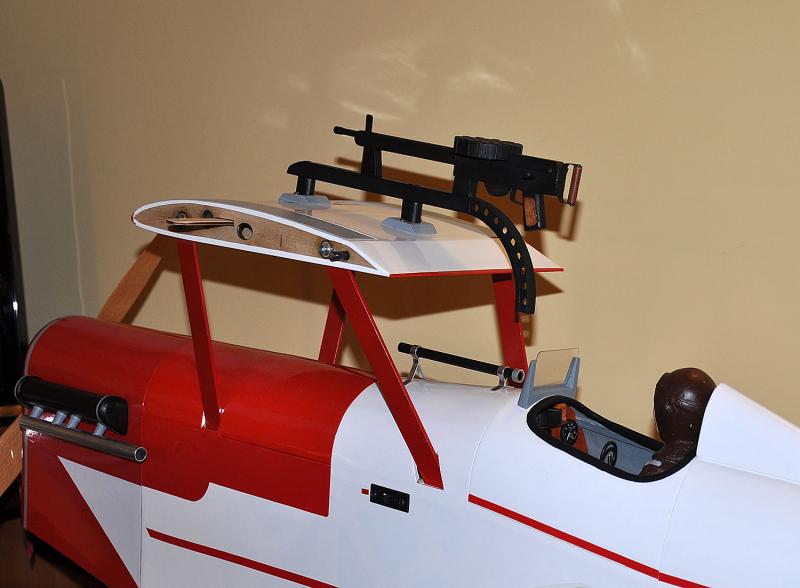

I celownik górnego karabinu zamontowany





Myślę że na tym skończę etap szczegółów makietryzacji modelu.



Czas teraz na ostateczną regulacje i pomiar ciągu napędu oraz odpowiedź na najciekawsze pytanie - ile to wszystko razem waży do lotu ?

[Pioterek]

Waga modelu



Poważyłem w końcu cały model:



Skrzydła 2,05 kg

Kadłub   4,53 kg  bez pakietów napędowych



Pakiety 5300 mAh 2x0,585 kg

Pakiety 440mAh    2x0,445 kg



A więc sam model model waży   6,58 kg



model z pakietami 5300 mAh                7,75 kg

model z pakietami 4400 mAh                7,49 kg



Jutro pomierzę ciąg statyczny napędu.

[noker]

Cukierkowe barwy płatowca i karabin? Nie pasuje mi to.
