SE 5a z modelesuchocki.pl, rekreacyjna pół-makieta

[Pioterek]

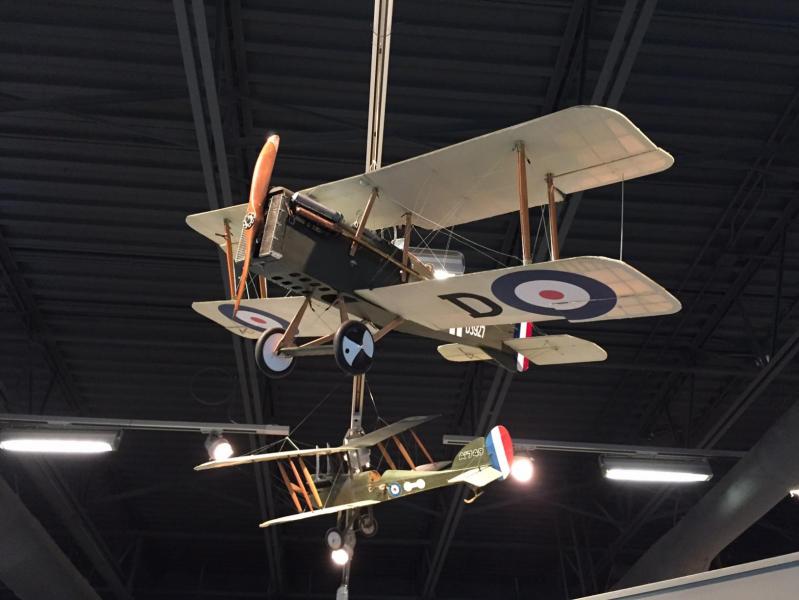

Jeszcze jeden SE 5a z muzeun lotnictwa - tym razem oryginał. Muzeum Militarii w Calgary - Kanada.





[Pioterek]

Blokada skrzydeł

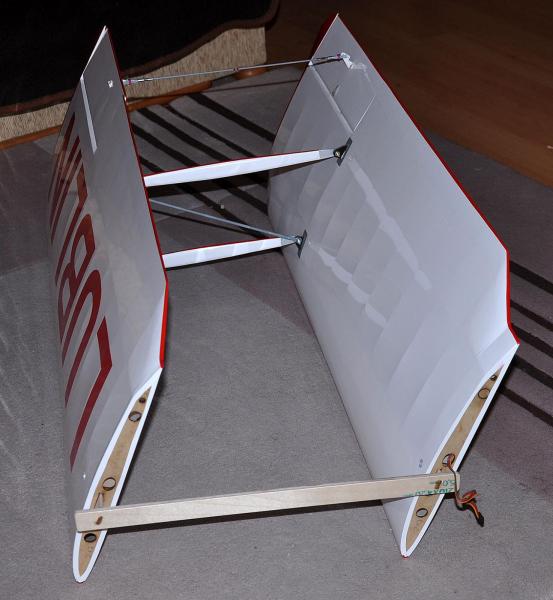

Tak już pisałem przyszedł mi do głowy zamysł żeby skrzydła wozić w całości zmontowane a na lotnisku nasadzić je tylko na rury i zablokować. Dzisiaj spełniłem ten pomysł:

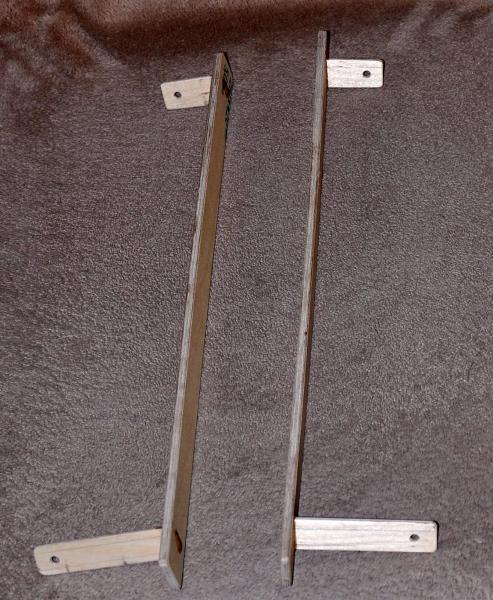

Blokada-nosidło to sklejka lotnicza 5 mm a jej poprzeczki 3 mm.





Jutro za dnia załączę zdjęcia jak to się przenosi i montuje do modelu. Sam jestem tego ciekawy, bo sprawdzałem tylko na jednej połówce (parze) skrzydeł.

[Irek M]

Jak ma się duży samochód to można bawić się w takie projekty ale w zwykłej osobówce to nie ma racji bytu.

[Pioterek]

Jak ma się duży samochód to można bawić się w takie projekty ale w zwykłej osobówce to nie ma racji bytu.



Ja mam Astrę II sedam więc normalna raczej wielkość samochodu, ale o szczegółach jutro jak przećwiczę montaż.

[Irek M]

W takim razie zwiększasz ryzyko uszkodzenia w transporcie. Ja skrzydła kładę na płasko przez długosć samochodu od strony pasażera. Tak było w maluchu, Tico i I30. to wszystko jeszcze spięte pasem bezpieczeństwa by nie latało.

[Pioterek]

Blokady skrzydeł - montaż


Dzisiaj rano wykonałem próbny montaż skrzydeł według metody ze zdjęcia z wczoraj.

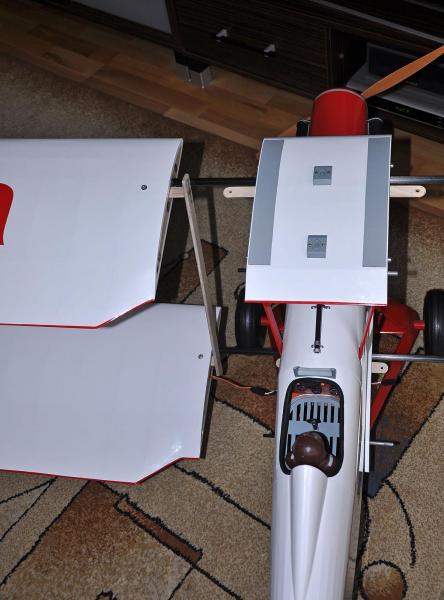

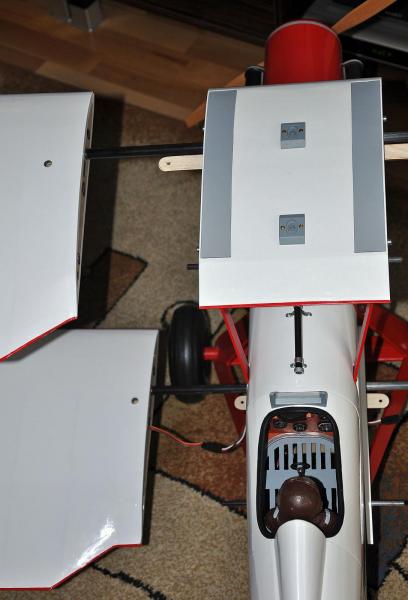

Lewe skrzydła nałożone na rurki węglowe z blokadą



po zdjęciu blokady można dosunąć skrzydła do kadłuba

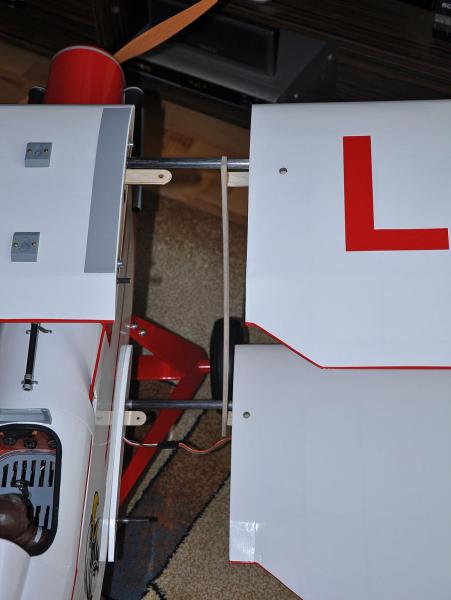

to sam prawa strona z założona jeszcze blokadą

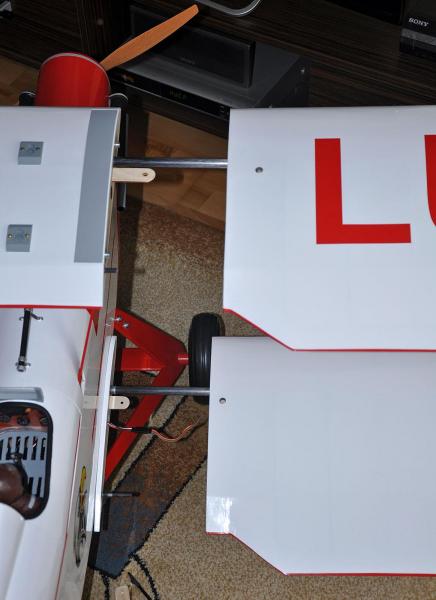

po zdjęciu blokady można dosunąć skrzydła do kadłuba

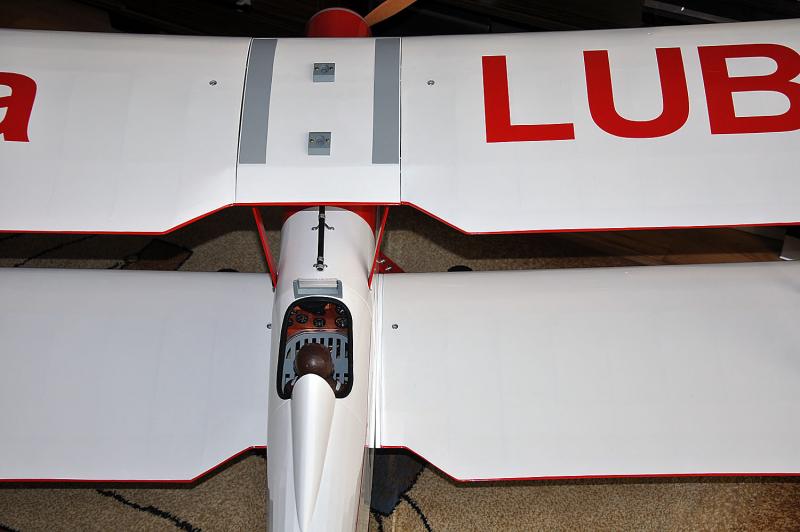

skrzydła złączone zabezpieczone przed rozsunięciem się



zdjęcie blokad transportowo-montażowych




Zalety systemu:

Skrzydła przenoszone są, wożone w samochodzie i montowane w stanie "gotowym do lotu" co znacznie skraca czas tracony na montaż i demontaż modelu na lotnisku. Montaż i demontaż skrzydeł można wykonać samemu.
Dlatego krótka np. popołudniowa wyprawa na lotnisko z modelem SE 5a nabiera sensu.

Wady

Zmontowane i zblokowane skrzydła zajmują sporo przestrzeni bagażowej, więc nie jest wtedy możliwe w moim samochodzie wożenie dodatkowo pasażera. Na dalsze wyprawy lotnicze trzeba by pomyśleć być może o rowerowym bagażniku dachowym, na którym podróże mógłby odbywać sam kadłub modelu wtedy miejsce w samochodzie dla pasażera się znajdzie.





Montaż i demontaż skrzydeł w warunkach domowych odbywa się bez problemu - na lotnisku dochodzi czasami wiatr, który tę operację wykonywaną samodzielnie będzie chciał utrudnić.


Na zdjęciach widać że otwory blokujące skrzydła przed rozsunięciem są nierówno oddalone od krawędzi przy kadłubie. Otwór górnego skrzydła jest bardziej oddalony od otworu w dolnym skrzydle - tak było w projekcie. Dzisiaj gdybym mógł powtórnie wykonać otwory te zrobiłbym tak samo bo ułatwiło by mi to pracę z blokadami skrzydeł.

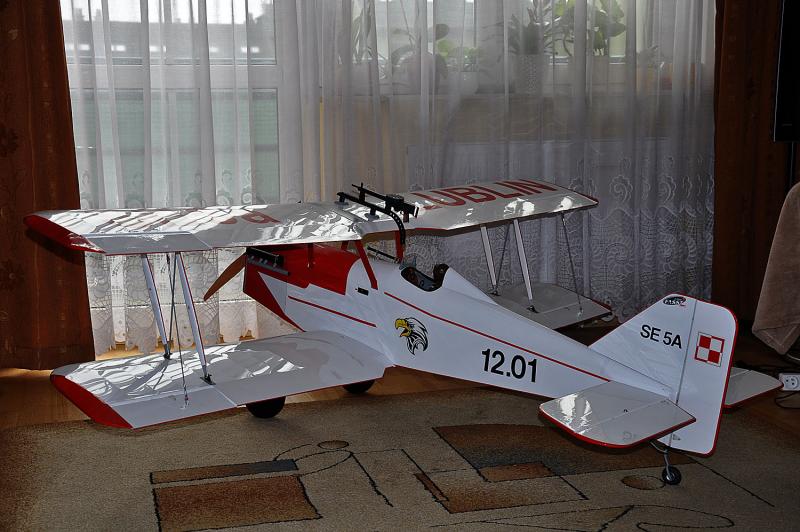

W oczekiwaniu na oblot - otworzyć tylko drzwi od balkonu i startuję

[Pioterek]

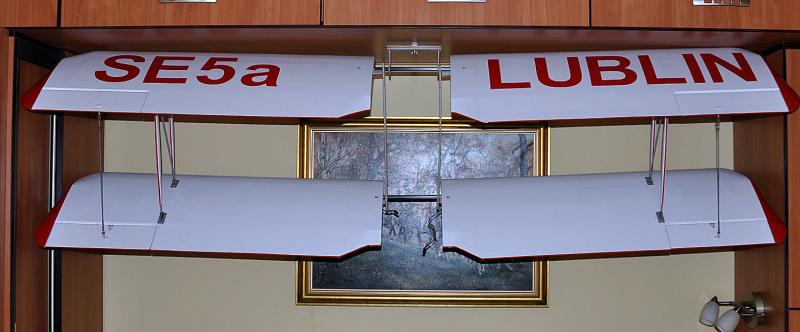

Mała ciekawostka - przechowywanie skrzydeł SE 5a w domu



W okresie "lotnym" skrzydła SE 5a będą sobie wisiały jak na zdjęciu. Na zimę będą rozłączane i chowane do szafy pod którą wiszą.



[*]

Piotrze, kiedy wybierasz się na oblot pytam bo pogoda coraz lepsza, byłem dzisiaj na naszym lotnisku w Radawcu i powiem, że warunki super, zrobiło się sucho. A tak całkowicie na marginesie chciałem się pochwalić nowymi kołami do mojego SE

[Pioterek]

Piotrze, kiedy wybierasz się na oblot pytam bo pogoda coraz lepsza, byłem dzisiaj na naszym lotnisku w Radawcu i powiem, że warunki super, zrobiło się sucho. A tak całkowicie na marginesie chciałem się pochwalić nowymi kołami do mojego SE





Koła super, od razu widać modelarską rękę. Ja z oblotem trochę zwlekam, aż poczuję się w pełni sił. Model przygotowany jest do oblotu - tylko podładować pakiety i jazda w powietrze.

[Irek M]

Mam chyba te same koła - od leżenia przez chyba 3-4 lata popękały już bieżniki. Ale wyglądają bardzo OK.

E D I T - znaczy koła własnej produkcji? Moje są kupne.

[Pioterek]

Mam chyba te same koła - od leżenia przez chyba 3-4 lata popękały już bieżniki. Ale wyglądają bardzo OK.

E D I T - znaczy koła własnej produkcji? Moje są kupne.



To są koła własnej roboty wykonane od podstaw do niedużego SE 5a (gdzieś koło 100 cm rozpiętości) jak się nie mylę.

[*]

Koła do modelu z zestawu GREAT PLANES o rozp. 860mm który chcemy trochę udoskonalić.

[Irek M]

No to właśnie o nich mówiłem. Nie pękają tobie bieżniki?

[*]

Na razie nic takiego nie zaobserwowałem może dlatego, że oponki są nowe.

[Pioterek]

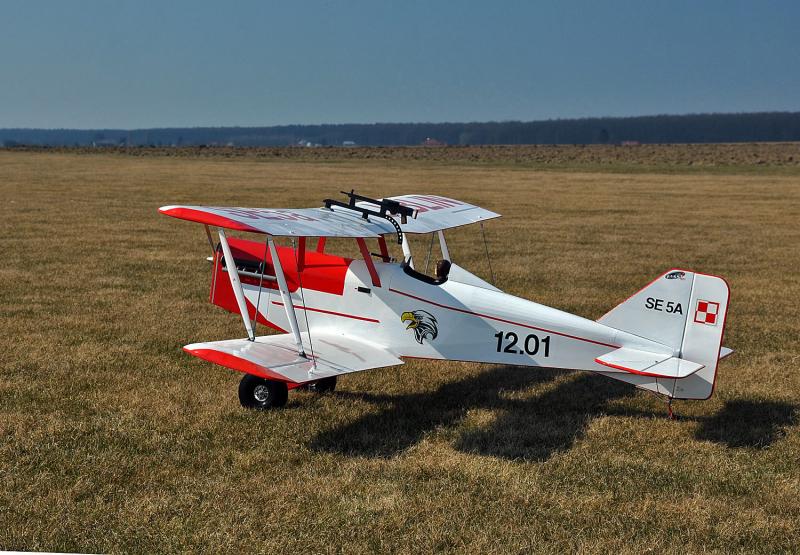

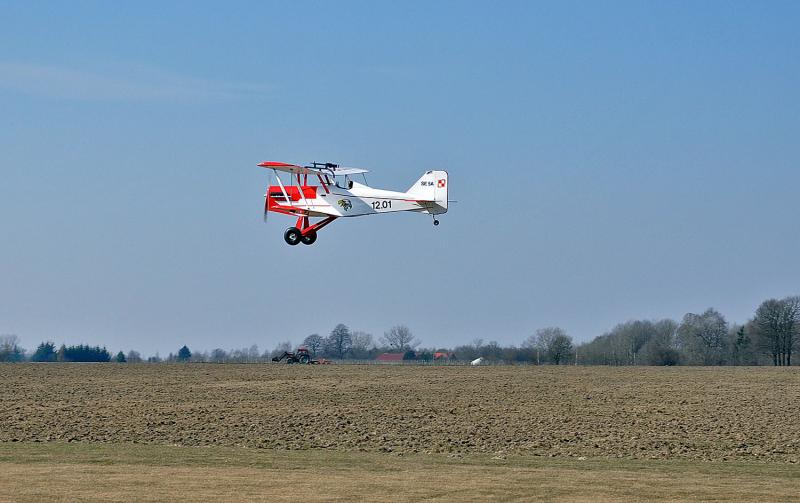

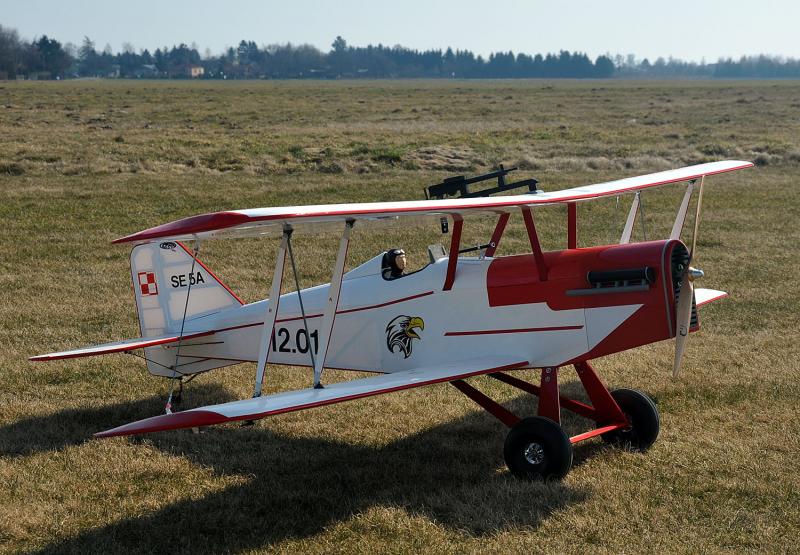

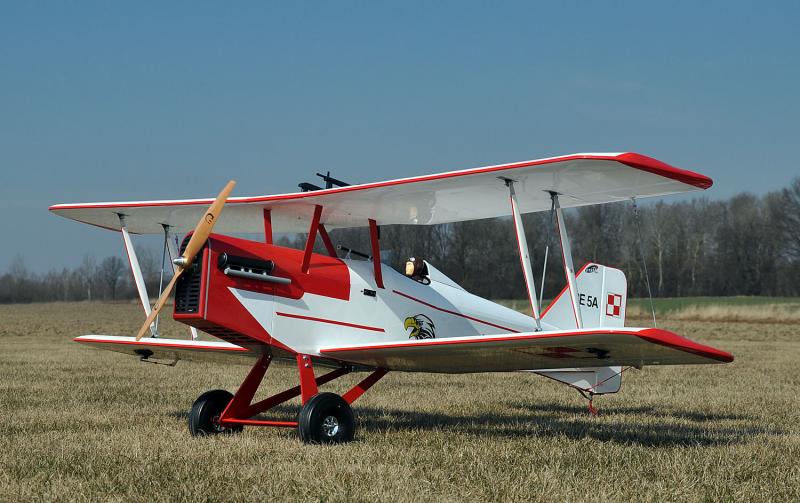

OBLOT MODELU - pisze się









[pacek]

gratulacje

[MironRC]

opowiadaj jak bylo:)

[gregory]

Gratulacje udanego oblotu !!! Model na lotnisku prezentuje sie super !!!

[302_Osh]

gratuluję!

[Irek M]

Zawsze udany start/oblot cieszy bardzo więc gratulacje .
