PZL P11c 1:7 GP z drukowaną makietą silnika

[dukeroger]

w sumie najprosciej to byloby go wydrukowac... tylko powierzchnie by trza potem czyms wykonczyc na gladko

[MASK]

Tu jest obrys kołpaka dla tego modelu gdyby ktoś chciał toczyć, drukować, czy cokolwiek innego:



kolpak.dwg



[MASK]

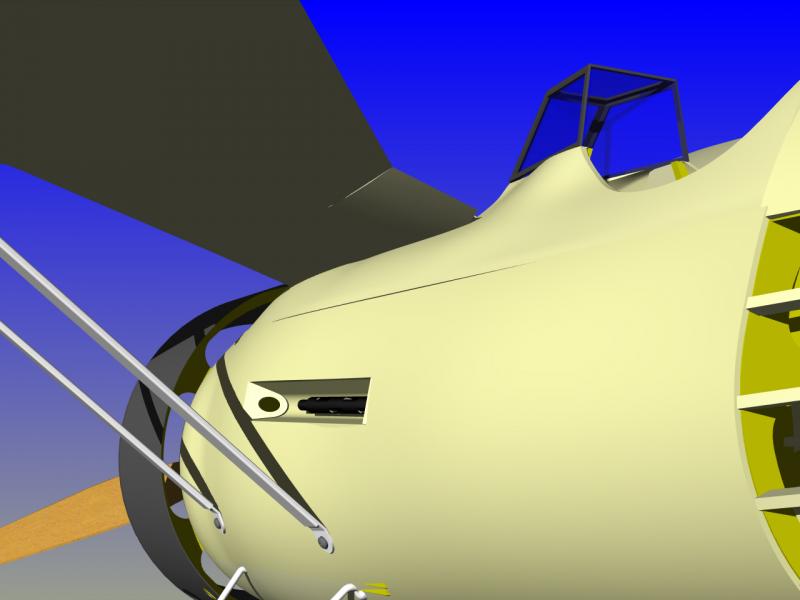

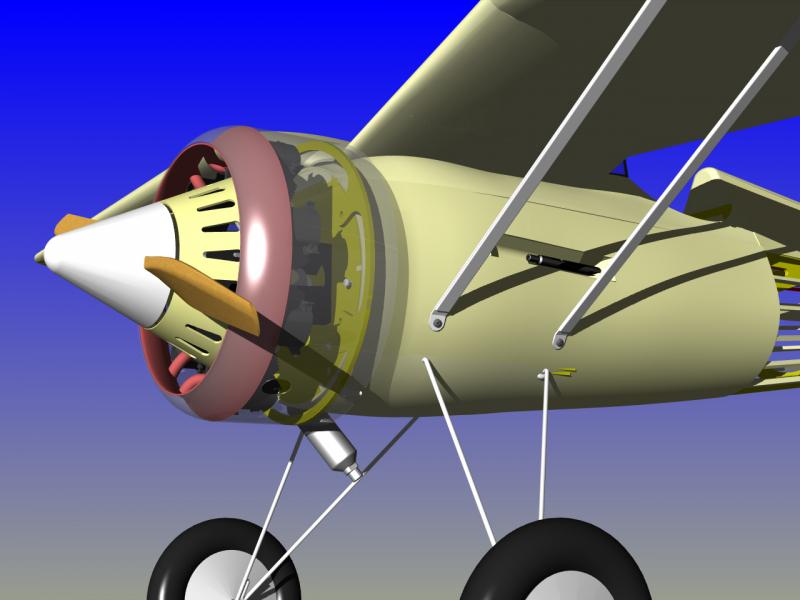

Póki co uzupełniłem nieco łysą kabinę, na razie w wersji elektronicznej











Pewnie niedługo uzupełnię mój model w realu i udostępnię materiały dla posiadaczy zestawu

[Pioterek]

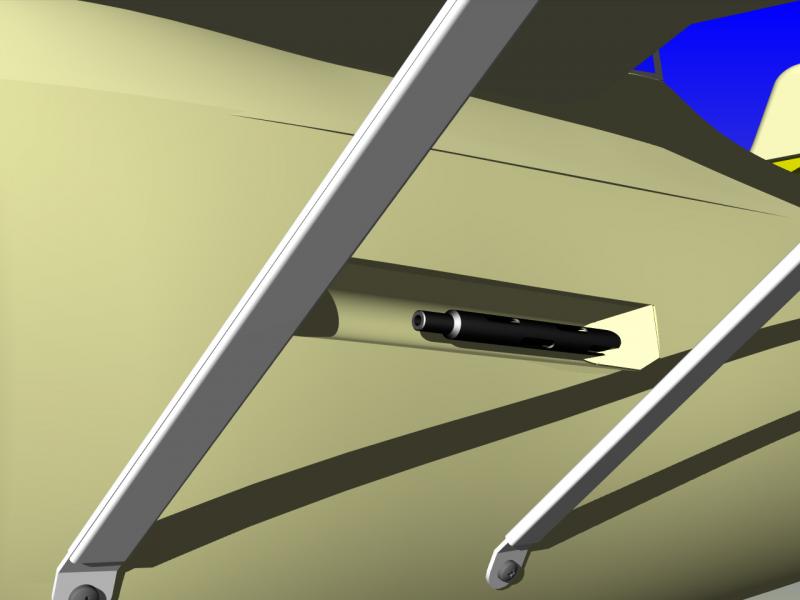

Super, takiego elementu brakowało, fajnie to wygląda.  Jeszcze może wnęki na karabiny maszynowe i byłby komplet dla ładnej makietki.

[MASK]

Dzięki. Wnęki na km-y, to banał. Szczerze mówiąc nie planowałem tego robić, ale może faktycznie warto się nad tym pochylić.







[dukeroger]

Dzięki Piotrek za kilka fotek wykopków. Może i OT, ale ja lubię wykopki, to są kawałki z bagażem historii



Zastrzały zrobiłem z aluminiowych profili amerykańskiej firmy K&S o przekroju kroplowym. Końcówki zrobiłem z pasków duralowej blachy 1,5 mm. Jedno z drugim zakołkowałem dla pewności. Mimo, że centropłat może sprawiać wrażenie solidnego, to przypominam, że zastrzały w tym modelu przenoszą obciążenia i należy im poświęcić nieco uwagi.








Model jest już kompletnie wyposażony i poskładany. Całość (model, serwa, aku, odbiornik, końcówki popychaczy, dźwignie, itp.) bez folii waży 2050g i wyważa się kilkanaście milimetrów przed środkiem ciężkości przewidzianym do oblotu. Wygląda to optymistycznie. Myślę, że oklejony i gotowy do lotu model (bez paliwa) nie przekroczy 2250g.






co do duralowych blach nadajacej sie na okucia; jakas sugestia gdzie taki material kupic? w marketach to raczej biedne te aluminium jest

moze ktos ma kawalek do odstapienia?



drugie pytanie; jak to zakolkowac do takich aluminiowych profili?

[MASK]

Końcówki zastrzałów wyciąłem ze starego podwozia duralowego. Dopasowałem ich szerokość tak aby wchodziły w profile na lekki wcisk, potem dokleiłem na CA balsowe nakładki i wyprofilowałem je tak aby całość weszła również na lekki wcisk (na żywicę) na odpowiednią głębokość. Rozwierciłem i nagwintowałem miejsce na kołek, wkręciłem wkręt/kołek M2 na żywicę. Dopiłowałem do profilu



Lech w swoim modelu zrobił zastrzały chyba z blachy stalowej tzw. "kwasówki" o grubości 1mm. Całość okleił paskami balsy odpowiednio ją profilując.

[MASK]

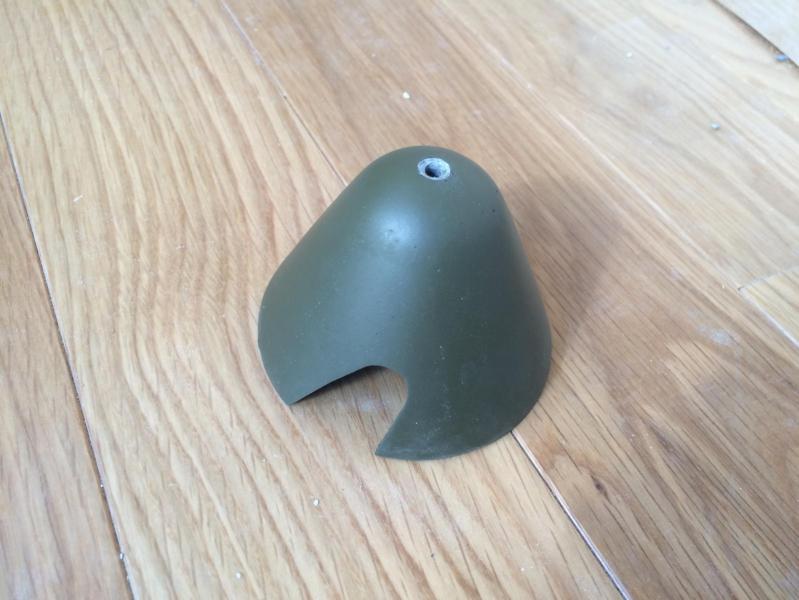

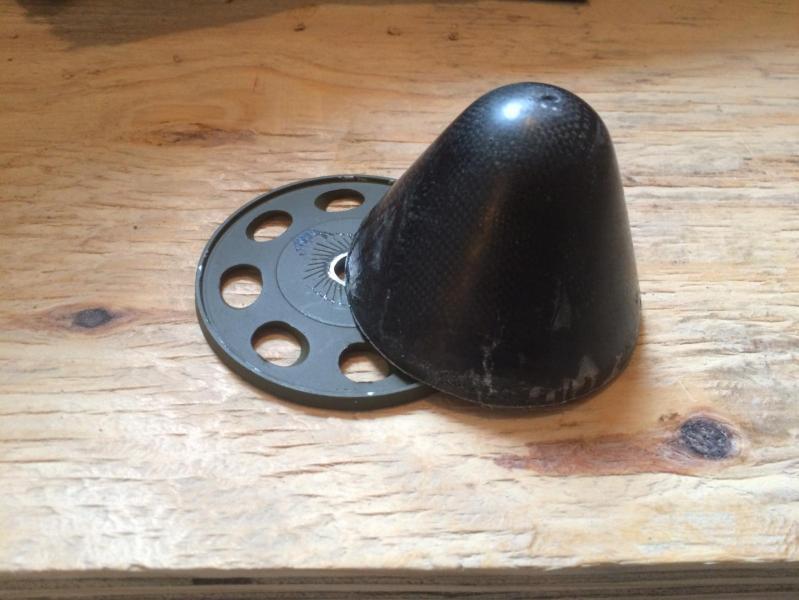

Kołpaczek gotowy

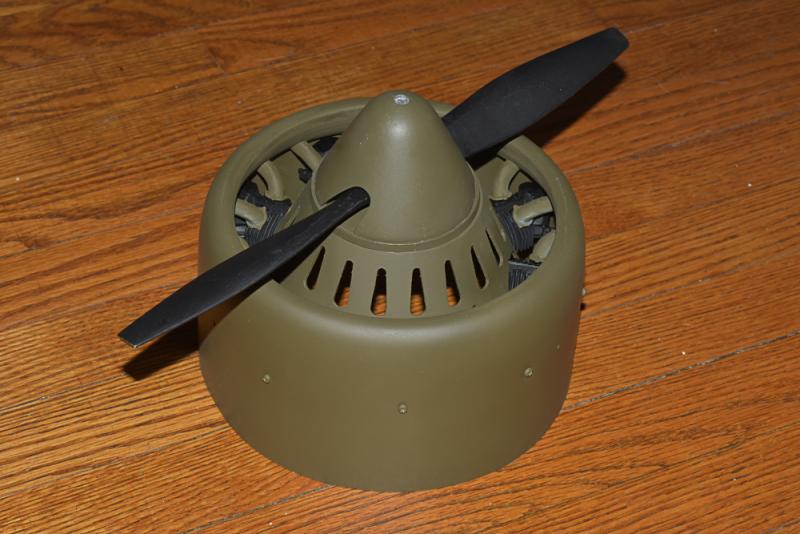

I przymiarka:



[dukeroger]

Można u ciebie taki zamówić?

[MASK]

mozna u ciebie taki zamowic?

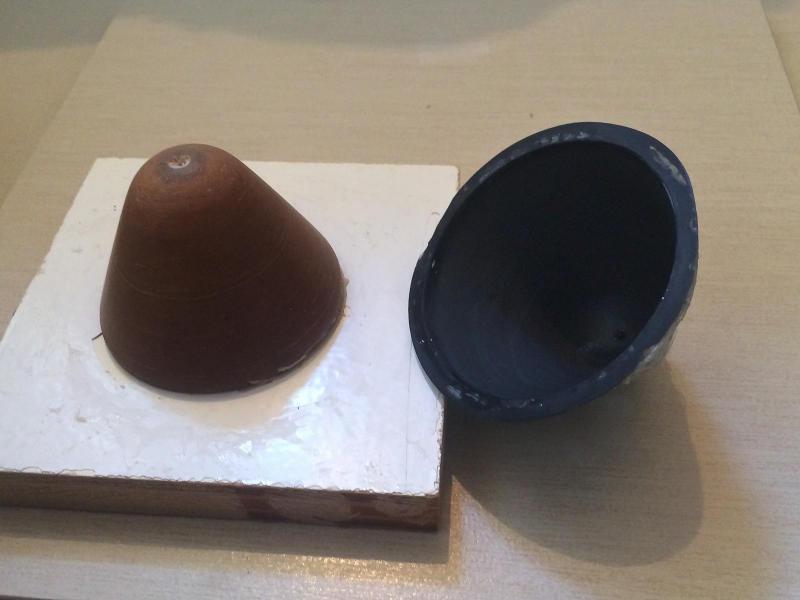

Niee, w kompozytach jestem cienias, dla siebie jeszcze coś tam wydłubię. Jak chcesz to wyślę Ci formę, sam sobie zrobisz. Nie jest mi już potrzebna.

[dukeroger]

Pewnie... szczegóły na privie.

[merlin71]

Piękna robota! Będzie super jedenastka!  Kołpak naprawdę to jest to, czego brakuje wykonanym równie ładnie modelom innych kolegów.

Jest tak charakterystyczny że wszelkie inne kształty po prostu się "gryzą" z widokiem przodu tego samolotu. Twój jest super!!!

[MASK]

Na prośbę jednego z kolegów wrzucam fragment kadłuba w formacie DXF gdyby ktoś chciał popracować nad wnętrzem kabiny bez ingerencji w konstrukcję modelu:



kabina p11.dxf

[dukeroger]

dzieki dzieki

[MASK]

Wrzucam fragment nowej instrukcji do wersji EP. Najprawdopodobniej już do niej nie wrócę, więc wrzucam to co jest. Może być bardzo pomocna dla tych, którzy kupili zestaw w ostatniej wersji:

P11c_EP_man_3.pdf

[MASK]

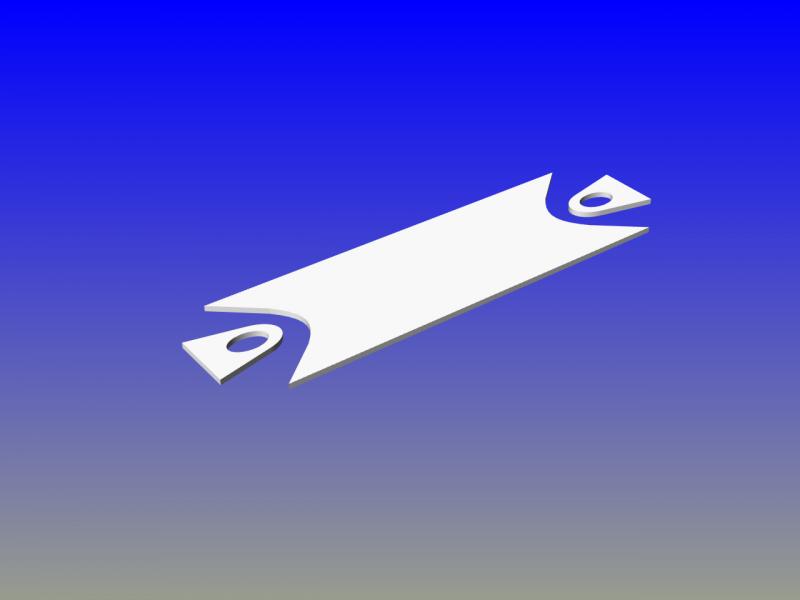

Model jeszcze nie oklejony, a ja tymczasem przymierzam się do narysowania wersji dwumetrowej Zmiany, to: statecznik poziomy na profilu, a nie na płaskiej desce i kadłub kryty w całości balsą obligatoryjnie

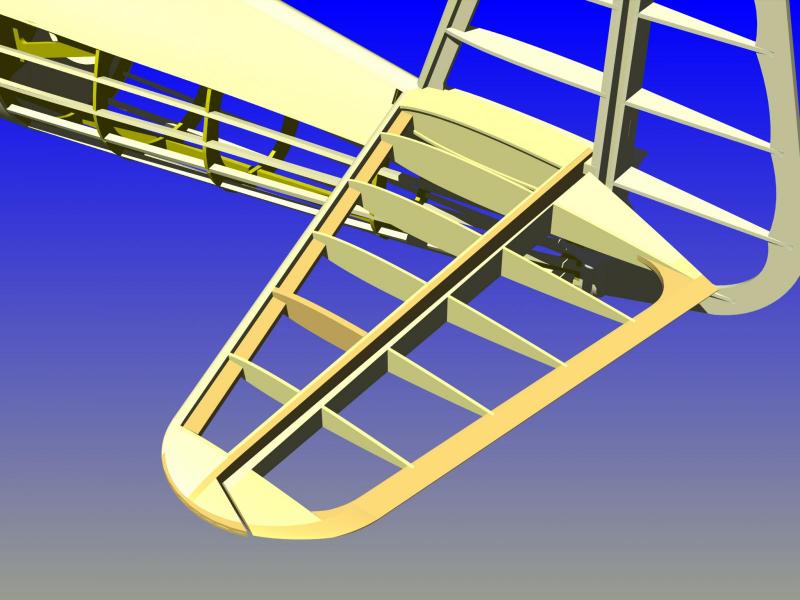

Na razie statecznik:

[Viper]

Jak będzie lekko i pod elektryka te 2 metry to ja już się deklaruję że chętnie kupię

[MASK]

Będzie lekko, a pod elektryka - się zobaczy

[jetfan]

Jestem zainteresowany pod warunkiem, że można wstawić benzynę

a jak będzie lekko to jeszcze lepiej.

[Viper]

Będzie lekko, a pod elektryka - się zobaczy

O lekkość i że to będzie fajna konstrukcja to jestem spokojny, zwłaszcza po zrobieniu małej PZL-ki. Myśl więc, analogicznie do właśnie małej PZL-ki o różnych wersjach. Jak widać zainteresowanie już jest
