PZL - 50a "Jastrząb" 1/4.3 czyli "A mogło być tak pięknie!"


mecenas

Rekomendowane odpowiedzi

Wojtek pisał wcześniej, że korzysta z dewWing i dewFus - można je ściągnąć stąd: http://www.devcad.com/eng/download.asp i obczaić  jak się w tym pracuje.

Ale żeby zrobić eksport po CNC - no już niestety to kosztuje - po 70 eurasów za każdy...

Ja ściągnąłem, trochę się pobawiłem, no i cóż -  chyba za rok, dwa trza będzie skarbonkę rozbić i kupić... ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Irku, pamiętam te czasy, człowiek cieszył się jak dziecko próbując swoich sił w Profili i Corelu. Laser, woda czy frez to tylko taka "automatyczna laubzega" :P. Ważne by nauczyć ją żeby robiła to co chcemy :) . Z resztą, i tak wszystkiego lub prawie wszystkiego nie da się zrobić na automatach, i to jest piękne - laubzega, iglaczek, nożyk. Oczywiście można, a nawet trzeba iść z duchem czasu i wspomagać się nowymi technologiami, inaczej stalibyśmy w miejscu :) .

Notabene, fajna "rajdówka" ci wyszła!





Są jakieś darmowe programy do takiego projektowania?

No niestety, darmowych chyba nie ma. Jak za każde narzędzie trzeba zapłacić.

Przeczytaj post #4.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Zawsze mi się podobało takie projektowanie, moja żona ma opanowanego auto cada do perfekcji, ale moje umiejętności pracy z komputerem kończą się na obsłudze facebuka. Zazwyczaj jest tak że jak przychodzi do montażu nawet całych podzespołów to wtedy wychodzą kwiatki.

Odnośnik do komentarza
Udostępnij na innych stronach

Jezu! Patryk! masz taki skarb w domu! To nie wiesz jak się "zakręcić" koło żonki co by Cię podszkoliła !? :D  ;) . Jakiś kwiatek, jakaś biżuteria albo romantyczna kolacja i już byś wszystko wiedział :D  :D  :D .

Co ja bym dał by być w takiej sytuacji :rolleyes: .

Odnośnik do komentarza
Udostępnij na innych stronach

moja żona ma opanowanego auto cada do perfekcji, ale moje umiejętności pracy z komputerem kończą się na obsłudze facebuka.

Niewiasty szybko się uczą..






nie wiesz jak się "zakręcić" koło żonki co by Cię podszkoliła !? :D  ;) . Jakiś kwiatek, jakaś biżuteria albo romantyczna kolacja i już byś wszystko wiedział :D  :D  :D .

I można nawet połączyć przyjemne z pożytecznym.... :D




  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

Nie mogę się wprost napatrzyć Wojtku na twoją robotę  :)  Na każdy kolejny wpis, ze zdjęciami, czekam z niecierpliwością. I to do tego stopnia że parę razy dziennie sprawdzam czy już jest coś nowego ;)



Co do programów projektowych to dodam coś od siebie bo zawodowo projektuję i pewną wiedzę posiadam. Obecnie głównie korzystam z Creo Parametric i uważam ten program za jedno z najlepszych rozwiązań na rynku, niestety cena w pełnym pakiecie jest astronomiczna. Jednak możliwości w pełni rekompensują ten mankament.  Kiedyś używałem Inventora jednak po przesiadce na Creo całkowicie porzuciłem ten program. To samo dotyczy innych platform 3D (nie wspominając darmowych), ale to naturalne, jak się raz wsiądzie do lepszego auta to już się nie chce wracać do malucha :D  Oczywiście do płaskiego rysowania świetny jest Autocad (od niego zaczynałem), jak i cała masa podobnych programów.

Odnośnik do komentarza
Udostępnij na innych stronach

Marcinie, dzięki za słowa uznania i zainteresowanie.

Co do programów do projektowania, to wszystko zależy od tego co chce się zrobić, jakie ma się możliwości. Dla osób młodszych mających do czynienia z komputerami od dziecka, nauka programu przychodzi w sposób naturalny. Dla osób mojego pokolenia, którzy wychowali się na rysunku technicznym rysowanym przyrządami "Skala", to już tak łatwo nie idzie. Najważniejsze, to aby nie wchodzić od razu do "głębokiej wody", zacząć od prostych programów 2D. Potem, w miarę doświadczenia i wiedzy przechodzić poziom wyżej. Jak pierwszy raz otwiera się nowy program i widzi się np. pasek narzędzi i ile jest możliwości - człowiek myśli - no nie ogarnę! Ja tych programów uczyłem się 3 m-ce, a na projekt tego modelu potrzebowałem kolejnych 6-ciu.

No niestety, jak się chce coś osiągnąć, "frycowe" trzeba zapłacić :) .



Skoro się temat tak podoba, to może mały przerywnik.

Kilka lat temu wykonałem taką małą półmakietkę  którą miałem startować w zawodach F4H. Niestety :( , nie doczekała się zawodów. Latałem jeszcze na 35MHz i niestety brak kontaktu na elementach anteny w nadajniku doprowadził do katastrofy :( . Pierwszym ostrzeżeniem było "wahnięcie" skrzydłami 3:37 filmu. Następny lot był ostatnim tego modelu. No cóż, porażki są wliczone w naszą zabawę.







Odnośnik do komentarza
Udostępnij na innych stronach

Oglądając film to pierwsze co mi przyszło na myśl to że kolega jest zboczony oczywiście zboczenie hobbystyczne. Detale w modelu... gratulacje. Piękna maszyna :) szkoda tylko że już nie lata :(



Wysłane z mojego SM-G900F przy użyciu Tapatalka

Odnośnik do komentarza
Udostępnij na innych stronach





Oglądając film to pierwsze co mi przyszło na myśl to że kolega jest zboczony emoji14.png oczywiście zboczenie hobbystyczne.

:) Każdy ma swoje "kółko zainteresowań" ;) . To tylko przecież półmakietka.



Po tej krótkiej chwili zadumy, powróćmy do "Jarząbka".



Klapa krokodylowa






Zmontowane skrzydło




I jego waga






No mogło być lepiej :wacko: , ale później rozwinę ten temat.

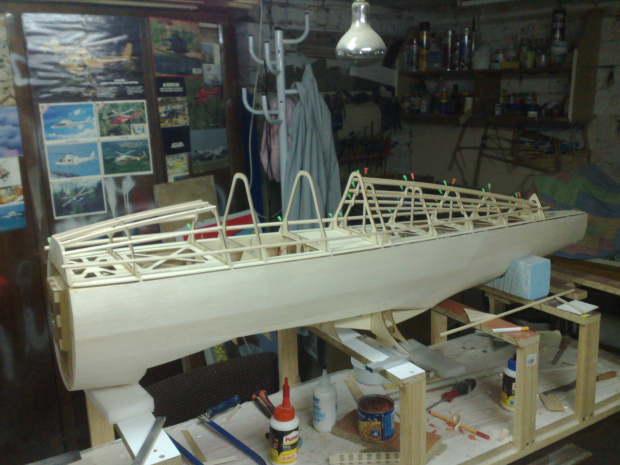

I oklejony częściowo kadłub. Poszycie - średnia balsa 2 mm.






C.D.N.

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki :) .



To bardzo wydajny środek. Dużo zależy od chłonności balsy i jaką powierzchnię chce się uzyskać. Mnie wyszło 1.5 butelki, ale malowałem tylko 3x. Na to i tak idzie lekka szpachlówka "Johanson Baby" :)  z pędzla i potem szlifowanko. Można również użyć cieńszej szmatki i malować 4-5x, wtedy powierzchnia jest prawie idealna.

Jeśli oryginał miał poszycie płócienne, można dobrać tak tkaninę aby skalowo przypominało płutno, wtedy bez szlifowania po pomalowaniu wyjdzie piękna faktura płótna.

Odnośnik do komentarza
Udostępnij na innych stronach





Czy wielkość modelubsie coś zmieniła? Nie wygląda na 225cm  ;) będzie dostępny kit?



:)  No jak się zmieniła!? Nie spuchł ani się nie skurczył :D . Dalej ma 225 cm rozp.

Co do kitu.... hmmm... Przewiduję taką opcję ;) . Ale to dopiero po oblocie (wiosna), jak wszystko zostanie sprawdzone. Może trzeba będzie wprowadzić jakieś poprawki.... zobaczymy.

Do modelu wchodzi prawie każdy silnik, nawet Moki 150. Maska ma średnicę 300 mm.

Odnośnik do komentarza
Udostępnij na innych stronach

Czy możesz zdradzić jakie będzie malowanie? W kolorze aluminium? Za dużo informacji na ten temat chyba nie ma.

Te budowanie to dla mnie zbyt wysoka półka .Podziwiam i zazdroszczę.Na modelarskich lotniskach takiego czegoś jeszcze nie było! To będzie międzynarodowa sensacja.Super!

Odnośnik do komentarza
Udostępnij na innych stronach





Czy możesz zdradzić jakie będzie malowanie? W kolorze aluminium? Za dużo informacji na ten temat chyba nie ma.



No cóż, malowanie to kwestia otwarta. Wiadome jest że oryginał nie został pomalowany i był w kolorze duralu. Chcąc być zgodny ze zdjęciami powinienem tak go wykończyć.

Ale z drugiej strony, to i tak model jest w zasadzie "radosną twórczością budowniczego", bo porządnej dokumentacji nie ma :( .



Jest w internecie kilka przykładów malowań jak mógł być malowany ten samolot, jeśli by zdążył wejść do linii, i kusi mnie skorzystanie z któregoś.













Odnośnik do komentarza
Udostępnij na innych stronach

Elegancka robota, osobiście pomalował bym go w kamuflaż "łamany" w tym czasie w ITL eksperymentowano z takim malowaniem kto wie jak by się historia potoczyła gdyby nie wybuch wojny.

Odnośnik do komentarza
Udostępnij na innych stronach

Oj Krzychu kusisz :) ... mnie też się podobają kamuflaże z dużą ilością kolorów :) .

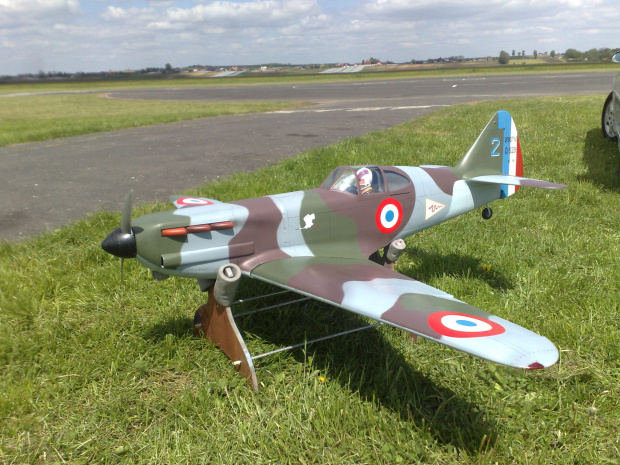

Mój D.520






Ale wracając do Jastrzębia....



W związku iż nie ma dokumentacji dotyczącej wyposażenia kabiny, tzn są, szczątkowe opisy  :huh: , postanowiłem spróbować chociaż trochę odtworzyć jej wygląd.

( no przecież w tej wielkości modelu nie może zionąć "czarna dziura" w miejscu przeszklonej kabiny!).

Na początek wybrałem się do MLP w celu obfotografowania kabiny P-11. Następnie, "kopiąc" po internecie dotarłem do zdjęć kabin P-24 i Wilka. Zdobyłem również publikację "Lotnicze Przyrządy Pokładowe" wydaną w 1936 r. Po przestudiowaniu powyższych materiałów i zdobyciu odpowiedniej wiedzy -( kopalnia informacji - forum DWS) - nakreśliłem w Corelu tablicę przyrządów. Każdy przyrząd rysowany był oddzielnie wg oryginałów (można znaleźć w "grafice" w internecie). Szukanie materiałów, projektowanie, zmiany itd. zajęły mi ponad aż 3 m-ce i mam nadzieję że przybliżyłem się choć trochę jak mogła wyglądać tabl. przyrządów.

Podkreślam, jest to moja wizja tego elementu, i jeśli ma ktoś dowody jak wyglądała tablica w PZL-50 to chętnie zmienię jej wygląd.









A tu z czego została wykonana.






Wytrawiony laminat PCB frezowany CNC, pierścienie toczone z AL.



CDN
